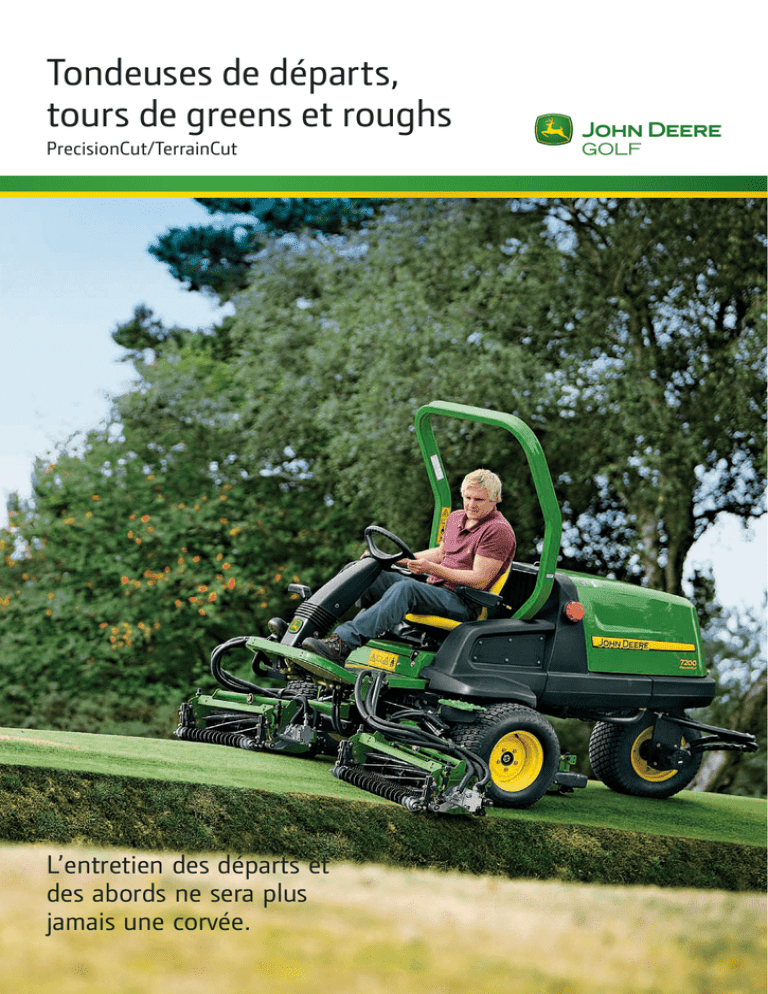

Tondeuses de départs, tours de greens et roughs

Tondeuses de départs,
tours de greens et roughs
PrecisionCut/TerrainCut
L’entretien des départs et
des abords ne sera plus
jamais une corvée.
2
Tondeuses de départs, tours de greens et roughs
Pour concevoir ces tondeuses, nous avons fait appel à vous.
En restant à votre écoute, nous avons abordé le travail d’ingénierie sous un angle complètement inédit, au-delà des simulations informatiques et
des prototypes. Ce sont, en effet, des professionnels de l’entretien des terrains de golf qui nous ont suggéré en premier lieu les améliorations à
apporter, telles que le déport des unités de coupe frontales modifiant la largeur de coupe, la direction favorisant les trajectoires rectilignes, ainsi
que les cylindres à réglage rapide. Des améliorations qui ont ensuite été affinées par des Greenkeepers et des opérateurs du monde entier sur
leurs propres parcours. Nous avons donné la parole à des experts comme vous, et les résultats parlent d’eux-mêmes : chacune de nos tondeuses
offre des niveaux exemplaires d’efficacité, de confort et de fiabilité.
Tondeuses de départs, tours de greens et roughs
7200 / 2653B
PrecisionCut
3
4
7200 PrecisionCut
Une étonnante souplesse en toutes circonstances.
Rangées d’arbres, abords de bunkers et tours de greens ne posent plus aucun problème. Un simple interrupteur commande la largeur de
coupe et le déport individuel de l’unité de coupe droite ou gauche, pour un entretien rapide des zones difficiles. (Nul besoin de descendre de
la tondeuse ou d’intervenir sur les bras de relevage.) Outre cette polyvalence exceptionnelle, la tondeuse 7200 affiche des niveaux de puissance
hors pair, pour un résultat irréprochable dans les conditions les plus difficiles.
Largeur de coupe à la demande “Width on Demand”
Dans les dévers et les zones imposant de nombreuses manœuvres, la largeur de coupe peut
être instantanément réduite afin d’accentuer le chevauchement des unités de coupe et
limiter les manques.
Système de finition “Reach”
Commandez, à l’aide d’un simple bouton, le déport latéral de l’unité de coupe droite ou
gauche pour réaliser des finitions impeccables autour des bunkers sans avoir à vous
approcher des pentes.
2653B PrecisionCut
Une tondeuse à cylindres sur laquelle vous pouvez compter.
7200 / 2653B
PrecisionCut
Très polyvalente, la tondeuse 2653B bénéficie de nouveaux cylindres Quick Adjust QA7 spécifiquement conçus pour les gazons denses et
luxuriants, d’un système d’entraînement hydraulique très souple garantissant une parfaite motricité et un excellent suivi du relief, ainsi que
d’un rapport poids/puissance élevé. Avec elle, votre terrain sera toujours entretenu à la perfection !
Rammassage aisé
Des bacs de ramassage en option se monte facilement sur les cylindres QA7 aussi bien sur la
2653B que sur la 7200. Des plaques ajustables assurent que les déchets de tonte sont
envoyés vers l’avant du bac pour une finition impeccable.
Puissance et discrétion
Le moteur 19,6 ch* offre une excellente réactivité. Il est monté sur des silentblocs pour
limiter le niveau sonore.
*La puissance du moteur est fournie par le fabricant à des fins de comparaison uniquement. La puissance réelle en fonctionnement sera inférieure.
5
6
Unités de coupe Quick Adjust
Nouveaux cylindres : la simplicité à l’état pur.
Les nouveaux cylindres Quick Adjust des tondeuses 7200 et 2653B PrecisionCut disposent d’un
système révolutionnaire qui permet d’ajuster la hauteur de coupe des deux côtés de l’unité,
sans effort et en un temps record. Une barre relie les 2 extrémités du rouleau arrière à un engrenage à vis sans fin à rapport de réduction élevé. Ce système autorise des réglages par pas
de 0,025 mm de part et d’autre du rouleau en une seule opération via une simple perceuse
électrique. Le système de vis sans fin a pour autre avantage d’empêcher la hauteur de coupe
de se dérégler. Sur les cylindres QA7, le réglage de la contre-lame sur le cylindre s’effectue
rapidement à l’aide d’un système à encoches. Il suffit d’une simple rotation de la commande
de réglage pour régler la finesse de coupe. Chaque encoche correspond à un déplacement
de 0,050 mm du cylindre. Ces cylindres multiplient donc les innovations et vous simplifient
considérablement la tâche.
Options :
Rouleau arrière à brosse
(QA7 66 cm uniquement)
Ce rouleau empêche l’accumulation de déchets de tonte
et autres débris sur le rouleau arrière, préservant ainsi
l’homogénéité de la hauteur de coupe.
Conditionneurs à fairways Tender
(QA7 66 cm uniquement)
Ce conditionneur coupe les stolons, contrôle le grain et
offre une surface de jeu et une hauteur de gazon plus
uniformes. Il possède un entraînement mécanique gage
de longévité et d’homogénéité de la tonte.
Unités de coupe Quick Adjust
7
8
7200 PrecisionCut
Tondeuse de départs et de tours de greens 7200 PrecisionCut
Moteur
Type
Puissance nominale, (kW) - tr/min
Puissance nette, (kW) - tr/min
Puissance selon ECE-R24 (kW)- tr/min
Nombre de cylindres
Cylindrée cm3
Filtre à air
Carburant
Système de refroidissement
Yanmar
19,69 à 2600 – *La puissance du moteur est fournie par le fabricant à des fins de comparaison uniquement.
La puissance réelle en fonctionnement sera inférieure.
18,64 à 2600 – *La puissance du moteur est fournie par le fabricant à des fins de comparaison uniquement.
La puissance réelle en fonctionnement sera inférieure.
14,4 à 2600
3
1496
Sec à deux éléments
Diesel
Par eau, via une pompe centrifuge ; à l’avant pour un refroidissement optimal
Cellule
Transmission
Pompe d’entraînement des cylindres
Capacité du système hydraulique (l)
Contenance du réservoir de carburant (l)
Direction
Pneus AV (roues motrices)
Pneu AR (roue directrice)
Pression au sol (psi)
Freins
Arceau de sécurité et ceinture de sécurité
Pompe hydrostatique entraînant les moteurs des roues ; système 3 roues motrices GRIP actif en mode transport et tonte
À engrenage
37,1
49,21
Hydraulique à vérin double effet
24x12-12 gazon à profil large
24x12-12 multi-usage
14
À disques + freinage dynamique via un système hydraulique en boucle fermée
Siège “grand confort“ avec ceinture de sécurité conforme à la future norme ISO 21299
Poids
Sans opérateur (kg)
1179
Commandes de l’accoudoir “CommandARM“
Largeur de coupe “Width on Demand“
Déport des carters avant
Accélération
Relevage
Prise de force
Démarrage
Phares de travail (en option)
Tableau de bord
Rangements
Interrupteur unique
Sélecteur + interrupteur de déploiement/rétraction
Levier
Monolevier
Levier
Clé de contact
Interrupteur
Compteur horaire, voyants d‘avertissement et témoin de préchauffage
Porte-boisson, emplacement pour téléphone portable
Commandes
Siège
Frein de stationnement
Colonne de direction inclinable
Marche AV/AR
Siège “grand confort“ à ceinture de sécurité et réglage de l’avancement
Par pédale
Par pédale
Par deux pédales
Dimensions
Hauteur avec arceau (cm)
Longueur (cm)
Largeur (cm)
Empattement (cm)
Vitesse de tonte (km/h)
Vitesse de transport (km/h)
Marche AR (km/h)
210,8
279
173 ; 183 “Width on Demand“
152,4
0 à 10
0 à 14
0 à 6,4
Unités de coupe
Nombre
Dimension (cm)
Nombre de lames
Rodage
Fréquence de coupe
Unités de coupe à 5 lames (mm/km/h)
Unités de coupe à 8 lames (mm/km/h)
Rouleaux avant (cm)
Diamètre des cylindres (cm)
Réglage de la contre-lame
3, à cylindres
66 ou 76 à système de réglage rapide QA7
5 ou 8
De série
–
3,17
1,98
En option, 7,5 striés, lisses ou à spirales
17,8
Sur cylindre
Garantie
Type
Deux ans
Certification
Type
CE et ANSI B71.4-2004
Ces caractéristiques se basent sur les informations disponibles au moment de la publication. Nos équipements et services faisant constamment l’objet d’améliorations et étant destinés à des régions et pays où les applications varient, nos descriptions sont donc partielles.
Veuillez consulter votre concessionnaire afin de sélectionner les options adaptées à vos besoins spécifiques et vérifier la définition du standard en vigueur au moment de votre commande. Contactez votre concessionnaire John Deere pour en savoir plus.
Tarifs sujets à modification sans préavis. Veuillez consulter les grilles tarifaires en vigueur et les offres promotionnelles en cours.
2653B PrecisionCut
7200 / 2653B
PrecisionCut
Tondeuse de départs et de tours de greens 2653B PrecisionCut
Moteur
Type
Carburant
Yanmar IDI Diesel TNV70-XJGM
Diesel
Puissance nominale, (kW) - tr/min
14,6 à 3000 – *La puissance du moteur est fournie par le fabricant à des fins de comparaison uniquement.
La puissance réelle en fonctionnement sera inférieure.
14,3
14,6
Double avec indicateur de colmatage
Par eau
Plein débit
3
De série
3
854
Puissance selon ECE-R24 (kW)
Puissance selon 97/68ECE/Power (kW)
Filtre à air
Système de refroidissement
Filtre à huile
Capacité d‘huile moteur (l)
Lubrification sous pression
Nombre de cylindres
Cylindrée, cm3
Cellule
Roues et pneus
Avant
Arrière
Système de freinage
Vitesse de tonte (km/h)
Vitesse de transport (km/h)
Marche AR (km/h)
Garde au sol (cm)
Contenance du réservoir de carburant (l)
Contenance du réservoir hydraulique (l)
Gazon standard
20x10-10
20x10-8
Frein à main sur 2 roues, freinage dynamique via un système de traction en boucle fermée
0à8
0 à 13,7
0 à 4,8
14
28
20,8
Entraînement des moteurs de roues et des cylindres
Roues motrices
Transmission
Pompe des outils et cylindres
Distributeurs des cylindres
Filtration
Relevage des unités de coupe
Hydrauliques, 3 de série
Hydrostatique, 3 roues motrices, motricité identique des 3 roues
À engrenage
Micro-distributeurs de rodage avec contrôle de la vitesse des cylindres
10 microns
2 vérins hydrauliques
Commandes opérateur
Direction
Relevage et abaissement des unités de coupe
Mise en marche de l‘unité
Accélération
Frein de stationnement
Vitesse hydrostatique
AV
AR
Démarrage
Hydrostatique
Manuels par bouton
Manuelle
Manuelle
Manuelle
–
Par pédale
Par pédale
Par clé de contact, bougie de préchauffage à allumage automatique
Indicateurs
Pression de l’huile moteur
Alternateur
Température de l’huile hydraulique
Température du liquide de refroidissement moteur
Voyant
Voyant
Voyant
Voyant
d’avertissement
d’avertissement
d’avertissement
d’avertissement
Verrouillages électriques et de sécurité
Diagnostics
Commandes de sécurité
Système de diagnostic embarqué avec boîtier électronique “White Box“ et système SOS
Contacteur de sécurité de démarrage, commande
de détection de la présence de l‘utilisateur (siège), commande de sélection du mode Tonte/
Transport, commande du frein de stationnement
Poids et dimensions
Empattement (cm)
Voie (cm)
Largeur en position de coupe (cm)
Hauteur (cm)
Rayon de braquage hors tonte (cm)
Poids (réservoirs hydraul. pleins, sans opérateur
ni carburant), unités de 66 cm relevées (kg)
140
132
183 ou 213
208,3 avec arceau
50,8
863,1
Unités de coupe
Nombre
Dimension (cm)
Nombre de lames
Rodage
Fréquence de coupe
Unités de coupe à 5 lames (mm/km/h)
Unités de coupe à 8 lames (mm/km/h)
Rouleaux avant (cm)
Diamètre des cylindres (cm)
Réglage de la contre-lame
Certification
3, à cylindres
66 ou 76 à système de réglage rapide QA7
5 ou 8
De série
–
3,17
1,98
En option, 7,5 striés, lisses ou à spirales
17,8
Sur cylindre
ANSI B71.4-2004 ; arceau de sécurité à 2 montants conforme SAE J21294 avec ceinture conforme à la future norme
ISO 21299 ; moteur Yanmar conforme aux normes de l’EPA Tier 2, Interim Tier 4 et Tier 4.
Niveau sonore
Au poste opérateur (dB(A))
Norme de mesure
Outils installés
87
ISO 11201
Cylindres engagés
Ces caractéristiques se basent sur les informations disponibles au moment de la publication. Nos équipements et services faisant constamment l’objet d’améliorations et étant destinés à des régions et pays où les applications varient, nos descriptions sont donc partielles.
Veuillez consulter votre concessionnaire afin de sélectionner les options adaptées à vos besoins spécifiques et vérifier la définition du standard en vigueur au moment de votre commande. Contactez votre concessionnaire John Deere pour en savoir plus.
Tarifs sujets à modification sans préavis. Veuillez consulter les grilles tarifaires en vigueur et les offres promotionnelles en cours.
9
10
7400 TerrainCut
La sélection en marche de la largeur de coupe !
Installez-vous au volant de la tondeuse 7400… et restez-y. Cette
tondeuse rotative est la seule qui vous permette de modifier librement
la largeur de coupe de 172 à 188 cm d’une simple pression sur un
bouton, depuis votre siège. Et ce, sans compromis sur la qualité de
coupe, même sur gazon dense et humide. Tondeuse la plus puissante
de sa catégorie, elle bénéfice également de série du système 3 roues
motrices GRIP.
Vous allez enfin redécouvrir le sens du mot productivité…
Un réglage de la hauteur de coupe sans outils
Le réglage de la hauteur de coupe est également très simple : il s’effectue par ajout ou retrait
d’entretoises, sans aucun outil et en un tour de main.
Idéal pour les finitions
Les carters de la tondeuse 7400 sont spécifiquement conçus pour des finitions parfaites :
l’extrémité des lames est, en effet, située à seulement 25,40 mm de la paroi latérale.
Chaque carter bénéficie en outre d’un moteur affichant un couple de 19,01 kgf-m, ce qui
garantit une coupe efficace des gazons les plus fournis.
7400 TerrainCut
7400
TerrainCut
Une étonnante habileté
Les carters indépendants de la tondeuse 7400 peuvent se
déporter individuellement de 38 cm et s’approcher ainsi au
plus près des zones délicates sans leur faire supporter tout
le poids de la tondeuse.
Système 3 roues motrices GRIP
Ce système est en permanence actif, prêt à réagir
instantanément. Dès qu’une roue commence à patiner,
il agit sur la roue opposée afin de compenser la perte
d’adhérence et vous offrir une motricité accrue pour gravir
les pentes, mais également pour travailler en dévers.
Inutile désormais d’utiliser les freins dans les virages !
Des diagnostics intelligents
Les modules du boîtier électronique «White Box»
permettent à l’opérateur d’identifier tout problème
de manière rapide et précise.
11
12
8800 TerrainCut
Un coup d’accélérateur dans votre journée de travail.
Rapide et fiable, la tondeuse 8800 possède cinq carters rotatifs à double pivot et éjection arrière de 127 mm de profondeur qui épousent le
relief du terrain et redressent l’herbe en générant un vide, pour une coupe nette et précise. De plus, les moteurs de roues à forte cylindrée et
l’entraînement 4 roues motrices GRIP confèrent à ce modèle une incroyable motricité. Le vérin de direction double effet garantit, quant à lui,
des lignes parfaites.
Système 4 roues motrices GRIP
Très réactif, ce système régule le flux de l’ensemble des
roues en fonction des conditions du terrain. Il transfère, en
effet, la puissance d’un moteur de roue avant vers celui de
la roue arrière opposée afin d’éviter tout patinage et
d’optimiser la motricité dans les pentes.
De la puissance en réserve
Le moteur diesel turbocompressé de 43,1 ch* à échangeur
d’air délivre aisément toute la puissance nécessaire pour la
tonte des gazons les plus denses.
De l’espace pour les jambes et des commandes à portée
de main.
Toutes les commandes essentielles sont regroupées,
à portée de main, sur l’accoudoir «CommandARM».
L’ergonomie est complétée par un espace dégagé pour les
jambes, un siège Grammer «grand confort» et deux pédales
de commande brevetées, idéalement placées.
*La puissance du moteur est fournie par le fabricant à des fins de comparaison uniquement. La puissance réelle en fonctionnement sera inférieure.
Des
8800 TerrainCut
unités de coupe d’une étonnante précision.
Robustesse
Les carters de la tondeuse 8800, en acier embouti de forte
épaisseur, sont protégés par un châssis qui supporte les
charges au cours de la tonte, ainsi que par une plaque de
protection montée à l’avant.
Réglage rapide de la hauteur de coupe
De conception robuste, les carters intègrent un dispositif
exclusif permettant de modifier rapidement la hauteur de
coupe sans l’aide d’outils.
8800
TerrainCut
Qualité de coupe incomparable
Les vérins à mouvement perdu des carters de coupe
garantissent une réaction instantanée pour un suivi
exceptionnel du profil du terrain.
13
14
7400 TerrainCut
Tondeuse de départs et de tours de greens 7400 TerrainCut
Moteur
Type
Puissance nominale, (kW) - tr/min
Puissance selon ECE-R24, (kW) - tr/min
Puissance selon 97/68ECE (kW)
Nombre de cylindres
Cylindrée cm3
Filtre à air
Carburant
Système de refroidissementCooling system
Yanmar
27,7 à 2600 – *La puissance du moteur est fournie par le fabricant à des fins de comparaison uniquement.
La puissance réelle en fonctionnement sera inférieure.
26,4 à 2600
27,3 à 2600
3
1496
Sec à deux éléments
Diesel
Par eau, via une pompe centrifuge ; à l‘avant pour un refroidissement optimal
Cellule
Transmission
Pompe d‘entraînement des carters
Capacité du système hydraulique (l)
Contenance du réservoir de carburant (l)
Direction
Pneus AV (roues motrices)
Pneu AR (roue directrice)
Pression au sol (psi)
Freins
Arceau de sécurité et ceinture de sécurité
Pompe hydrostatique entraînant les moteurs des roues ;
système 3 roues motrices GRIP actif en mode transport et tonte
À engrenage
37,1
49,21
Hydraulique à vérin double effet
24x12-12 gazon à profil large
24x12-12 multi-usage
14
À disques + freinage dynamique via un système hydraulique en boucle fermée
De série, conformes à la future norme ISO 21299
Poids
Sans opérateur (kg)
1190 carters relevés ; 928 carters abaissés
Commandes de l’accoudoir “CommandARM”
Largeur de coupe “Width on Demand”
Déport des carters avant
Accélération
Relevage
Prise de force
Démarrage
Phares de travail (en option)
Tableau de bord
Rangements
Interrupteur unique
Sélecteur + interrupteur de déploiement/rétraction
Levier
Monolevier
Levier
Clé de contact
Interrupteur
Compteur horaire, voyants d’avertissement et témoin de préchauffage
Porte-boisson, emplacement pour téléphone portable
Commandes
Siège
Frein de stationnement
Colonne de direction inclinable
Marche AV/AR
Siège “grand confort” à ceinture de sécurité et réglage de l’avancement
Par pédale
Par pédale
Par deux pédales
Dimensions
Hauteur avec arceau (cm)
Longueur (cm)
Largeur (cm)
Empattement (cm)
Vitesse de tonte (km/h)
Vitesse de transport (km/h)
Marche AR (km/h)
210,8
312,4
179 avec largeur de coupe de 173 ; 194,3 avec largeur de coupe de 188
152,4
0 à 10
0 à 14
0 à 6,4
Unités de coupe
Nombre
Dimension (cm)
Largeur de coupe totale (cm)
Hauteur de coupe (cm)
3 carters rotatifs ; réglage sans outils
68,6
172,7 ou 188 ; “Width on Demand“
2,5 à 10,2 par pas de 6 mm ; réglage sans outils
Garantie
Type
Deux ans
Certification
Type
CE et ANSI B71.4-2004
Ces caractéristiques se basent sur les informations disponibles au moment de la publication. Nos équipements et services faisant constamment l’objet d’améliorations et étant destinés à des régions et pays où les applications varient, nos descriptions sont donc partielles.
Veuillez consulter votre concessionnaire afin de sélectionner les options adaptées à vos besoins spécifiques et vérifier la définition du standard en vigueur au moment de votre commande. Contactez votre concessionnaire John Deere pour en savoir plus.
Tarifs sujets à modification sans préavis. Veuillez consulter les grilles tarifaires en vigueur et les offres promotionnelles en cours.
8800 TerrainCut
7400 / 8800
TerrainCut
Tondeuse de roughs 8800 TerrainCut
Moteur
Type
Puissance nominale, (kW) - tr/min
Puissance selon ECE-R24 (kW) - tr/min
Puissance selon 97/68ECE (kW) - tr/min
Nombre de cylindres
Filtre à air
Carburant
Système de refroidissement
Yanmar
32,2 à 2600 – *La puissance du moteur est fournie par le fabricant à des fins de comparaison uniquement.
La puissance réelle en fonctionnement sera inférieure.
30,1 à 2600
31,8 à 2600
3
Sec à deux éléments
Diesel
Par eau, via une pompe centrifuge
Cellule
Transmission
Pompe d’entraînement des carters
Entraînement des carters
Capacité du système hydraulique (l)
Contenance du réservoir de carburant (l)
Direction
Pneus AR (roues directrices)
Pneus AV (roues motrices)
Pression au sol (psi)
Freins
Poids (unités de coupe relevées), kg
Options disponibles
Servo-pompe hydrostatique entraînant les moteurs des roues avec système 4 roues motrices GRIP de série
Double pompe tandem à engrenage
Moteur hydraulique à engrenage en couplage direct
45,4
68,1
Hydraulique à double biellette et vérin double effet
20x10-8 gazon
26x12-12 gazon à profil large
12
À disques + freinage dynamique via un système hydraulique en boucle fermée
1405
Régulateur de vitesse, kit mulching, toit
Commandes
Accélération
Marche AV/AR
Relevage
Frein de stationnement
Siège
Prise de force
Freins
Mode 4RM
Arceau de sécurité
Colonne de direction inclinable
Commande manuelle sur l‘accoudoir “CommandARM”
Par deux pédales
Monolevier sur l’accoudoir “CommandARM”
Par pédale
“Grand confort”
Commande manuelle sur l‘accoudoir “CommandARM”
Freinage inutile dans les virages grâce au système 4 roues motrices GRIP
Système 4 roues motrices GRIP de série, actif en mode transport et tonte
De série, conforme à la future norme ISO 21299
Par pédale
Dimensions
Hauteur avec arceau (cm)
Longueur (cm)
Largeur de transport (cm)
Largeur de coupe (cm)
Vitesses d‘avancement
Vitesse de tonte (km/h)
Vitesse de transport (km/h)
Marche AR (km/h)
240
370
218
223
–
0 à 12,8
0 à 20,12
0 à 6,4
Unités de coupe
Largeur des carters de coupe (cm)
Hauteur de coupe (cm)
Construction
Vitesse de l‘extrémité des lames (m/s)
Diamètre du rouleau arrière (cm)
Rouleaux avant (cm)
53,3
2,54 à 10,2 ; réglage sans outils
Acier de forte épaisseur avec plaque de protection à l‘avant
76
7,6
(2) 10,2 de diamètre et 12,7 de large
Niveau sonore
Au poste opérateur
Norme de mesure
Outils installés
–
–
–
Garantie
Type
Deux ans
Certification
Type
CE et ANSI B71.4
Ces caractéristiques se basent sur les informations disponibles au moment de la publication. Nos équipements et services faisant constamment l’objet d’améliorations et étant destinés à des régions et pays où les applications varient, nos descriptions sont donc partielles.
Veuillez consulter votre concessionnaire afin de sélectionner les options adaptées à vos besoins spécifiques et vérifier la définition du standard en vigueur au moment de votre commande. Contactez votre concessionnaire John Deere pour en savoir plus.
Tarifs sujets à modification sans préavis. Veuillez consulter les grilles tarifaires en vigueur et les offres promotionnelles en cours.
15
16
Tondeuse grande largeur 1600T
La perfection au service des grandes superficies.
Aucune autre tondeuse grande largeur ne tient la distance face à la 1600T, qui combine de multiples atouts : couple phénoménal (159 Nm),
haute protection contre les chocs, flexibilité des configurations de tonte, système de refroidissement exclusif…
Taillée sur mesure pour les très grandes surfaces, elle est capable de fonctionner sans ciller pendant d’innombrables heures, jour après jour.
La tondeuse 1600T est tout simplement unique.
Tondeuse grande largeur 1600T
Tondeuse grande largeur 1600T
Moteur
Yanmar
Dimensions
Puissance max. (selon 97/68/CE), (kW)
Puissance nominale (selon ECE-R24), (kW)
Régime nominal, tr/min
Couple max. (selon 97/68/CE)
Nombre de cylindres/soupapes
Cylindrée (cm3)
Injection
Filtre à air
Cons. de carburant moyenne (mode tonte) (l/h)
Contenance du réservoir de carburant (l)
Modèle de moteur
Émissions
CO (g/kWh)
Particules (g/kWh)
NMHC + NOx
43
41
3000
159 Nm a 1600 rpm
4/16, Turbo
1995
Directe Double avec indicateur de colmatage
7,3
83,3
4TNV84T
Tier II
1671
0,382
–
Largeur de transport
Hauteur avec arceau ou toit
Longueur hors tout avec unités de coupe
Garde au sol
Empattement
Poids avec carters de coupe
Transmission
Hydrost. à réductions épicycloïdales
Vitesse AV max.
Vitesse, gamme basse
Com. de la vitesse et du sense de la marche
Freins
Freinage indépendant gauche/droite
Système de refroid. de l’huile de transmsission
Blocage de différentiel
Mode 4RM
23,2
13,8
Hydrostatique par deux pédales
À disques humides
De série
Refroidisseur intégré
De série
Mécanique
Largeurs de coupe (cm)
Largeur de coupe du carter central (cm)
Largeur de coupe des carters latéraux (cm)
Éjection
Construction
Épaisseur (mm)
Hauteur de coupe (cm)
Kit mulching
Position flottante des carters latéraux
213
195
335
16,5
152
1790
Pneumatiques
Avant
Arrière
26x12.0-12 6PR
18x9.5-8 6PR
Siège
Grammer MSG 83/20
Carters de coupe
325, 239, 158
157
107
Arrière
Usinée
4,5
2,5 à 13,9
Oui
Suivi du relief
(jusqu‘à 45°)
Ces caractéristiques se basent sur les informations disponibles au moment de la publication. Nos équipements et services faisant constamment l’objet d’améliorations et étant destinés à des régions et pays où les applications varient, nos descriptions sont donc partielles.
Veuillez consulter votre concessionnaire afin de sélectionner les options adaptées à vos besoins spécifiques et vérifier la définition du standard en vigueur au moment de votre commande. Contactez votre concessionnaire John Deere pour en savoir plus.
Tarifs sujets à modification sans préavis. Veuillez consulter les grilles tarifaires en vigueur et les offres promotionnelles en cours.
Tondeuse 1905 à 5 cylindres
Élargissez vos horizons avec la tondeuse 1905 1600T / 1905
à 5 cylindres de coupe.
Grande largeur / 5 cylindres
Avec sa largeur de coupe de 405 cm, sa puissance exceptionnelle et sa motricité hors pair, la tondeuse 1905 vous garantit une tonte de qualité
à grande échelle. Les unités de coupe se relèvent d’une simple pression sur un bouton afin d’accélérer les demi-tours et d’optimiser votre
productivité. Et son confort est tel que vous ne verrez pas les journées passer !
Tondeuse 1905 à 5 cylindres
Tondeuse 1905 à 5 cylindres
Moteur
Yanmar
Poids
Puissance max. (selon 97/68/CE), (kW)
Puissance nominale (selon ECE-R24), (kW)
Régime nominal (tr/min)
Couple max. (selon 97/68/CE)
Nombre de cylindres
Injection
Cylindrée (cm3)
Filtre à air
Cons. de carburant moyenne (mode tonte)
Contenance du réservoir de carburant
Modèle de moteur
Émissions
CO (g/kWh)
Particules (g/kWh)
NMHC + NOx (g/kWh)
35
31
2600
120 Nm à 1700 tr/min
4
Directe 2190
Double avec indicateur de colmatage
4,5
60
4TNV88
Tier III
3,651
0,42
5,601
Avec unités de coupe et arceau, kg
Avec unités de coupe et cabine, kg
Transmission
Hydros., entraînem. des mot. de roues
Vitesses d‘avancement
Vitesse max. (km/h)
Vitesse AV, gamme basse (en mode 4RM), km/h
Com. de la vitesse et du sense de la marche
Freins
Système de refroidissement de l‘huile
de transmission
Report de charge
Mode 4RM
Blocage de différentiel
25
13
Servosystème à pédale unique
À disques hum. sur les mot. de roues
Refroidisseur intégré
Oui, régl. au niveau du poste de cond.
Oui, moteurs de roues
Oui
Dimensions
Largeur de transport (cm)
Hauteur sans cabine/arceau (cm)
Hauteur avec arceau (cm)
Hauteur avec cabine (cm)
Longueur hors tout avec unités de coupe (cm)
229
152
212
222
282
1755
1960
Pneumatiques
Avant / Arrière
26x12.00-12 6PR / 20x10.00-10 4PR
Siège
Grammer Maximo M pour plate-forme „cadre“
ou XXL pour modèles avec cabine
Unités de coupe
Type (cm)
Diamètre des cylindres (cm)
Nombre de lames
Tête
Largeur de coupe totale (cm)
ESP 75
20
6 ou 8
Fixe ou flottante
345
Type (cm)
Diamètre des cylindres (cm)
Nombre de lames
Tête
Largeur de coupe totale (cm)
Jumbo 75
25
6 ou 8
Fixe
345
Type (cm)
Diamètre des cylindres (cm)
Nombre de lames
Tête
Largeur de coupe totale (cm)
Standard 75
18
5
Fixe
345
Type (cm)
Diamètre des cylindres (cm)
Nombre de lames
Tête
Largeur de coupe totale (cm)
Surdimensionnées 90 cm
18
6
Fixe
405
Ces caractéristiques se basent sur les informations disponibles au moment de la publication. Nos équipements et services faisant constamment l’objet d’améliorations et étant destinés à des régions et pays où les applications varient, nos descriptions sont donc partielles.
Veuillez consulter votre concessionnaire afin de sélectionner les options adaptées à vos besoins spécifiques et vérifier la définition du standard en vigueur au moment de votre commande. Contactez votre concessionnaire John Deere pour en savoir plus.
Tarifs sujets à modification sans préavis. Veuillez consulter les grilles tarifaires en vigueur et les offres promotionnelles en cours.
17
18
Séries 1400/1500
Une finition parfaite en un temps record !
Les tondeuses rotatives ­professionnelles
John Deere affichent une incroyable
productivité sans compromis sur la qualité
d’exécution.
Leur secret ? Des carters de coupe haute
capacité présentant une vitesse d’extrémité des lames élevée et un profil étudié
pour redresser l’herbe afin de garantir une
coupe nette. Sans oublier leur moteur diesel
refroidi par eau qui développe un couple
permettant d’affronter les gazons les plus
épais et les plus humides.
Leur robuste châssis autorenforcé
leur confère en outre une longévité
­exceptionnelle.
Mais l’opérateur n’a pas pour autant été
oublié : siège réglable, colonne de direction
inclinable et commandes ergonomiques
contribuent à optimiser son confort et sa
productivité tout au long de la journée.
Excellente motricité
Les courbes, les bosses et les pentes capituleront par tout
temps devant la transmission mécanique à quatre roues
motrices qui équipe ces tondeuses.
Refroidissement optimisé
Le montage du radiateur à l’arrière atténue le bruit et
facilite l’entretien.
Carter V-Flex 7-Iron de 183 cm
L’excellent chevauchement des lames garantit une coupe
uniforme même sur terrain irrégulier. Pensé pour
l’entretien des terrains de golf, ce carter peut être équipé
d’un kit mulching.
Séries 1400/1500
Tondeuses frontales 1435/1445
Tondeuses frontales 1545/1565
Moteur
Yanmar
Yanmar
Puissance max. (selon 97/68/CE), (kW)
Puissance nominale (selon ECE-R24)
Régime nominal (tr/min)
Couple max. (selon 97/68/CE) (Nm)
Nombre de cylindres
Cylindrée (cm3)
Injection
Filtre à air
19 / 23
18 / 22
3000
69 à 2000 tr/min / 86 à 1800 tr/min
3
1115 / 1330
Indirecte / Directe
Double avec indicateur de colmatage
23 / 28
22 / 27
3000
86 à 1800 tr/min / 108 à 1800 tr/min
3
1330 / 1642
Directe
Double avec indicateur de colmatage
Contenance du réservoir de carburant (l)
60
60
Consommation de carburant moyenne (mode tonte) (l/h)
Modèle de moteur
Émissions
CO (g/kWh)
Particules (g/kWh)
NMHC + NOx (g/kWh)
3.8 / 4
3TNV76 / 3TNV82A
Tier III
0,889 / 4,907
0,0269 / 0,390
5,602 / 5,367
4 / 4,5
3TNV82A / 3TNV88
Tier III
4,907 / 3,770
0,390 / 0,370
5,367 / 6,220
Transmission
Hydrostatique à 1 gamme
Hydrostatique à 2 gammes
Vitesses d’avancement (infinies)
Vitesse AV max. (km/h)
Vitesse AV, gamme basse
Commande de la vitesse et du sens de la marche
Transmission
Freins
Freinage indépendant gauche/droite
Refroidisseur d’huile hydraulique
Embrayage de la prise de force
Engagement de la prise de force
20
–
Hydrostatique, par deux pédales
4RM (mode automatique / permanent)
À disques humides
De série
Par radiateur
Modulé, multidisque refroidi par huile
Électro-hydraulique
25
13
Hydrostatique, par deux pédales
4RM (mode automatique / permanent / désactivé)
À disques humides
De série
Par radiateur
Modulé, multidisque refroidi par huile
Électro-hydraulique
23x10.5-12 ou 23x8.5-12 4PR
18x8.5-8 / 18x8.5-10 4PR
26x12.0-12 4PR
20x10.0-10 4PR
149
210
234
220
15,2
125
840
153
213
237
220
17,8
125
840
Pneumatiques
Avant
Arrière
Siège
Dimensions
Hauteur avec arceau replié (cm)
Hauteur avec arceau 2 montants (cm)
Hauteur avec cadre 4 montants ou cabine (cm)
Longueur hors tout sans unité de coupe (cm)
Garde au sol (cm)
Empattement (cm)
Poids sans carter de coupe (kg)
Carters de coupe
Largeur de coupe et type d’éjection (cm)
Construction
Épaisseur (mm)
Hauteur de coupe (cm)
Largeur de transport (cm)
Poids (kg)
Kit mulching
153 à éjection latérale
7-Iron en acier embouti, monobloc
4,5
2,5 à 15,2
187 avec déflecteur
200
Oui
Largeur de coupe et type d’éjection (cm)
Construction
Épaisseur (mm)
Hauteur de coupe (cm)
Largeur de transport (cm)
Poids (kg)
Kit mulching
158 à éjection arrière
Usinée
4,5
2,5 à 12,7
163
200
Oui
Largeur de coupe et type d’éjection (cm)
Construction
Épaisseur (mm)
Hauteur de coupe (cm)
Largeur de transport (cm)
Poids (kg)
Kit mulching
183 à éjection latérale (1445-1565)
7-Iron en acier embouti, monobloc
4,5
2,5 à 15,2
218 avec déflecteur
210
Oui
Largeur de coupe et type d’éjection (cm)
Construction
Épaisseur (mm)
Hauteur de coupe (cm)
Largeur de transport (cm)
Poids (kg)
Kit mulching
183 à éjection arrière (1445-1565)
Usinée
4
2,5 à 15,2
188
225
Oui
Largeur de coupe et type d’éjection (cm)
Construction
Épaisseur (mm)
Hauteur de coupe (cm)
Largeur de transport (cm)
Poids (kg)
Kit mulching
183 V-Flex à éjection latérale (1445-1565)
7-Iron en acier embouti, monobloc
4,5
2,5 à 12,7
218 avec déflecteur
360
Oui
Ces caractéristiques se basent sur les informations disponibles au moment de la publication. Nos équipements et services faisant constamment l’objet d’améliorations et étant destinés à des régions et pays où les applications varient, nos descriptions sont donc partielles.
Veuillez consulter votre concessionnaire afin de sélectionner les options adaptées à vos besoins spécifiques et vérifier la définition du standard en vigueur au moment de votre commande. Contactez votre concessionnaire John Deere pour en savoir plus.
Tarifs sujets à modification sans préavis. Veuillez consulter les grilles tarifaires en vigueur et les offres promotionnelles en cours.
19
Nous sommes
toujours
à vos côtés.
Des innovations idéales pour
moderniser vos installations.
Nos solutions complètes d’irrigation
comprennent des programmateurs
numériques à la pointe de la technologie,
l’un des premiers systèmes de contrôle
basé sur le Web disponible sur le
marché, ainsi que des arroseurs et des
pièces de rechange de qualité. Inutile
d’attendre la mise en place d’un nouveau
système d’irrigation, nos solutions
s’adaptent parfaitement aux installations
concurrentes.
Des pièces au service de votre activité.
Rien ne vaut les pièces John Deere.
Cylindres et contre-lames à faible usure,
louchets ultra-résistants, rouleaux dont
l’usinage vous garantit une précision
chirurgicale de la hauteur de coupe…
Pour vous, cela se traduit par un terrain
de golf parfaitement entretenu, des
immobilisations réduites et une activité
plus rentable.
Cette documentation a été conçue pour paraître dans le monde entier. Bien qu’elle fasse apparaître de nombreuses informations, illustrations
et descriptions, il se peut que certains des textes ou illustrations mentionnent des options financières, de crédit, d’assurance, de produit et
d’accessoires qui peuvent ne PAS être DISPONIBLES dans tous les pays. Veuillez consulter votre concessionnaire afin de sélectionner les options
adaptées à vos besoins spécifiques et vérifiez la définition du standard en vigueur au moment de votre commande. John Deere se réserve le
droit de modifier sans préavis les caractéristiques et la conception des produits décrits dans cette documentation. Les coloris jaune et vert, les
combinaisons de ces coloris, le cerf bondissant ainsi que le nom JOHN DEERE sont des marques déposées et propriétés de Deere & Company.
YY0934613F
10/09
1/1/2
Visitez notre site Internet :
www.JohnDeere.be
www.JohnDeere.ch
www.JohnDeere.fr
www.JohnDeereInternational.com
