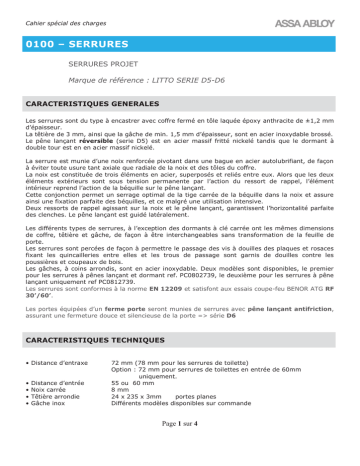

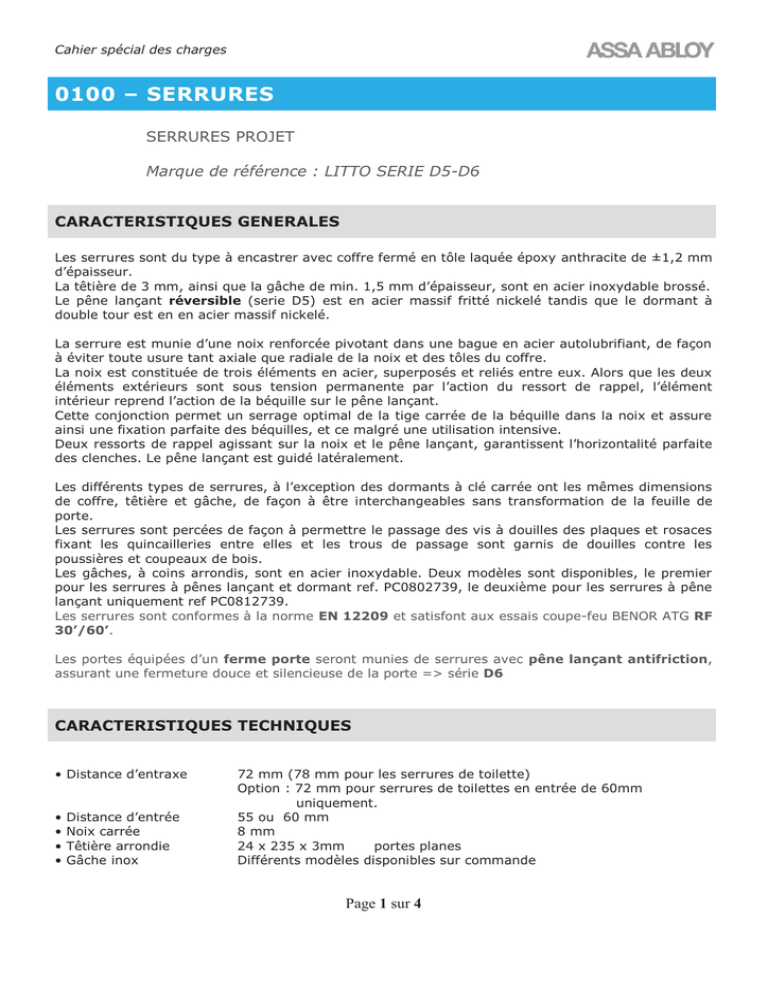

Cahier spécial des charges
0100 – SERRURES
SERRURES PROJET
Marque de référence : LITTO SERIE D5-D6
CARACTERISTIQUES GENERALES
Les serrures sont du type à encastrer avec coffre fermé en tôle laquée époxy anthracite de ±1,2 mm
d’épaisseur.
La têtière de 3 mm, ainsi que la gâche de min. 1,5 mm d’épaisseur, sont en acier inoxydable brossé.
Le pêne lançant réversible (serie D5) est en acier massif fritté nickelé tandis que le dormant à
double tour est en en acier massif nickelé.
La serrure est munie d’une noix renforcée pivotant dans une bague en acier autolubrifiant, de façon
à éviter toute usure tant axiale que radiale de la noix et des tôles du coffre.
La noix est constituée de trois éléments en acier, superposés et reliés entre eux. Alors que les deux
éléments extérieurs sont sous tension permanente par l’action du ressort de rappel, l’élément
intérieur reprend l’action de la béquille sur le pêne lançant.
Cette conjonction permet un serrage optimal de la tige carrée de la béquille dans la noix et assure
ainsi une fixation parfaite des béquilles, et ce malgré une utilisation intensive.
Deux ressorts de rappel agissant sur la noix et le pêne lançant, garantissent l’horizontalité parfaite
des clenches. Le pêne lançant est guidé latéralement.
Les différents types de serrures, à l’exception des dormants à clé carrée ont les mêmes dimensions
de coffre, têtière et gâche, de façon à être interchangeables sans transformation de la feuille de
porte.
Les serrures sont percées de façon à permettre le passage des vis à douilles des plaques et rosaces
fixant les quincailleries entre elles et les trous de passage sont garnis de douilles contre les
poussières et coupeaux de bois.
Les gâches, à coins arrondis, sont en acier inoxydable. Deux modèles sont disponibles, le premier
pour les serrures à pênes lançant et dormant ref. PC0802739, le deuxième pour les serrures à pêne
lançant uniquement ref PC0812739.
Les serrures sont conformes à la norme EN 12209 et satisfont aux essais coupe-feu BENOR ATG RF
30’/60’.
Les portes équipées d’un ferme porte seront munies de serrures avec pêne lançant antifriction,
assurant une fermeture douce et silencieuse de la porte => série D6
CARACTERISTIQUES TECHNIQUES
• Distance d’entraxe
•
•
•
•
Distance d’entrée
Noix carrée
Têtière arrondie
Gâche inox
72 mm (78 mm pour les serrures de toilette)
Option : 72 mm pour serrures de toilettes en entrée de 60mm
uniquement.
55 ou 60 mm
8 mm
24 x 235 x 3mm
portes planes
Différents modèles disponibles sur commande
Page 1 sur 4
0100 – SERRURES
SERRURES PROJET
FONCTIONS
A26 D5
Serrure à cylindre
A26 D6
Serrure à cylindre
Avec pêne antifriction
A46 D5
Serrure dormant
à cylindre
A15 D5
Serrure de toilette
A30 D5
Serrure lançant
A15 D6
Serrure de toilette
A30 D6
Serrure lançant
A56 D5
Serrure à rouleau
à cylindre
Page 2 sur 4
A76 D5
Serrure à crochet
à cylindre
A36 D5
Serrure lançant à cylindre
A36 D6
Serrure lançant à cylindre
Avec pêne antifriiction
0100 – SERRURES
SERRURES PROJET
PÊNE ANTI-FRICTION
NOIX RENFORCEE
Page 3 sur 4
0100 – SERRURES
SERRURES PROJET
Serrure WC
Serrure à cylindre, pêne lançant à crochet
Serrure à cylindre
Serrure à cylindre à rouleau
Page 4 sur 4
0100 – SERRURES
SERRURE A VERROUILLAGE AUTOMATIQUE ET FONCTION PANIQUE
Serrure pour portes bois, acier ou aluminium
Marque de référence : EFFEFF SERIE 309
Les serrures sont prévues pour les portes extérieures et intérieures qui nécessitent une haute
sécurité.
Les serrures sont du type à encastrer, pour cylindre profilé européen, avec caisse fermée en acier
chromé de +/- 2 mm d’épaisseur.
La têtière est en acier chromé inoxydable brossé de 3 mm d’épaisseur et la gâche correspondante
est en acier chromé. Les pênes sont en acier nickelé poli, le carré est en acier.
La serrure peut être utilisée aussi bien pour les portes droites que les portes gauches grâce au pêne
lançant, double action et antifriction et au palpeur réversibles.
La serrure est pourvue d’un mécanisme de verrouillage automatique du pêne dormant qui assure la
mise en sécurité de la porte à chaque fermeture.
Le pêne dormant est à projection automatique par ressort activé par enfoncement simultané du
palpeur présent sur la têtière de la serrure et du pêne lançant.
Une sécurité mécanique protège contre un verrouillage de la serrure, la porte étant ouverte. Le pêne
lançant, double action et antifriction, est automatiquement bloqué par saillie du pêne dormant. La
serrure offre dès lors 2 points de fermeture.
Cette serrure possède aussi la fonction panique; c’est à dire que la manœuvre de la béquille
intérieure rétracte le pêne dormant et libère le pêne lançant. La sortie est toujours libre. La serrure
convient donc pour les sorties de secours selon la norme EN179 et EN1125.
Avec la fonction panique, il y a lieu de prévoir un carré dédoublé pour la paire de béquilles.
Si on souhaite une entrée des 2 côtés de la porte via clé uniquement, il faut alors prévoir un bouton
fixe ou un tirant de chaque côté. La fonction panique n’est plus d’application.
Les serrures sont percées de façon à permettre le passage des vis à douilles des plaques fixant les
quincailleries entre elles.
La serrure peut être utilisée sur des portes coupe feu et sont certifiées Benor/atg RF 30’/60’ et CE.
Les serrures suivent la norme EN 12209, EN179 et EN1125.
Pour être conforme à la norme EN179, il est impératif d’utiliser une béquille intérieure avec retour,
en forme de «U».
Pour être conforme à la norme EN1125, il est obligatoire de combiner la serrure avec une barre
panique intérieure et l’ensemble doit être testé suivant la norme.
Page 1 sur 4
0100 – SERRURES
* Portes bois & acier distance d’entraxe : 72 mm
* 309X502PZ distance d’entrée de base : 55 mm (60-65 mm disponible )
* têtière arrondie :
24 x 235 mm portes planes
20 x 235 mm portes à battée
* Portes aluminium distance d’entraxe : 92 mm
* 309X202PZ distance d’entrée de base : 35 mm (30-40-45 mm disponible)
* têtière carrée :
24 x 270 mm
Caractéristiques communes
* noix :
* saillie pêne dormant :
* saillie pêne antifriction :
* pêne dormant :
* cylindre :
carré de 9 mm. avec adaptateur 8 mm
20 mm
10 mm
haut. x épais. 35 x 7,8 mm
Résistance à la poussée : 20kN
demi-cylindre profilé à panneton à 45°
* Gâches en acier chromé – pour portes planes – à coins arrondis:
Type Z09XSBL04 - modèle étroit - 232 x 32 x 3 mm
Type Z09XSBL02 - modèle standard - 232 x 40 x 3 mm
Accéssoires
* Carré d’ajustage rue : pour montage béquille-bouton fixe : à prévoir : non fourni
En option suivant épaisseur de la porte
Porte d’épaisseur 40-50 mm :
ref. TL0174SS
ref. TL0176SS
* Barre anti-panique EN1125:
EFFEFF série 8000
Page 2 sur 4
0100 – SERRURES
CARACTERISTIQUES TECHNIQUES PORTES BOIS/ACIER
Page 3 sur 4
0100 – SERRURES
CARACTERISTIQUES TECHNIQUES PORTES PROFILEES
Page 4 sur 4
0100 – SERRURES
SERRURE A VERROUILLAGE AUTOMATIQUE ET FONCTION PANIQUE AVEC
BEQUILLE EXTERIEURE DEBRAYABLE.
Marque de référence : EFFEFF 309 (M)B
Les serrures sont du type à encastrer, pour cylindre profilé européen, avec caisse fermée en acier
chromé de +/- 2 mm d’épaisseur.
La têtière est en acier chromé inoxydable brossé de 3 mm d’épaisseur et la gâche correspondante
est en acier chromé. Les pênes sont en acier nickelé poli, le carré est en acier.
La serrure n’est pas réversible.
Elle est en outre pourvue d’un mécanisme de verrouillage automatique du pêne dormant qui assure
la mise en sécurité de la porte à chaque fermeture.
Le pêne dormant est à projection automatique par ressorts activés par enfoncement simultané du
palpeur présent sur la têtière de la serrure et du pêne lançant.
La serrure suit la norme EN 12209 et a une résistance latérale de 10KN.
Cette serrure possède la fonction panique; c’est à dire que la manœuvre de la béquille intérieure
rétracte le pêne dormant et libère le pêne lançant. La sortie est toujours libre. La serrure convient
donc pour les sorties de secours selon la norme EN179 et EN1125.
De plus cette serrure dispose d’une fonction B. La serrure possède un mécanisme qui permet
d’activer ou de désactiver la béquille du côté contrôlé ou côté extérieur via le cylindre à l’aide d’une
clé.
Selon la situation il est donc possible de déterminer manuellement s’il peut y avoir une circulation
libre ou non de l’extérieur vers l’intérieur. On peut donc laisser l’accès libre la journée, le fermer le
soir tout en gardant la sortie toujours libre.
Les serrures sont pourvus de vis à douille pour le montage des rosaces et des plaques avec des vis
traversantes.
La serrure est agrée pour les portes coupe feu BENOR ATG RF 30’/60’et est certifiée CE.
Elles répondent à la norme DIN 18.250 Classe 3 ( version portes bois et acier ).
Les serrures sont conformes aux normes d’évacuation EN179 et EN1125.
en forme de «U».
Page 1 sur 3
0100 – SERRURES
FONCTIONNEMENT
La serrure est pourvue d’un mécanisme de verrouillage automatique du pêne
dormant qui assure la mise en sécurité de la porte à chaque fermeture.
Elle possède deux modes de fonctionnement :
- « Mode jour » ou mode de fonctionnement non contrôlé, entrée libre
- « Mode nuit » ou mode sécurisé, entrée avec clé uniquement.
En mode « jour », la poignée extérieure est active en permanence et permet l’entrée
sans clef dans le local.
En mode « Nuit », la poignée extérieure est débrayée (via un tour de clé), l’entrée
n’est alors possible qu’avec une clé.
Elle possède la fonction panique; c’est à dire que la manœuvre de la poignée
intérieure rétracte le pêne dormant et libère le pêne lançant. La sortie est toujours
libre. La serrure convient donc pour les sorties de secours où l’entrée doit être
conditionnée à certains moments à la possession d’une clef.
Portes bois & acier distance d’entraxe : 72 mm
Dimensions du coffre :
168,5 X 88mm
309BX502PZ distance d’entrée de base : 55 mm (60-65 mm disponible )
Têtière arrondie :
24 x 235 mm portes planes
20 x 235 mm portes à recouvrement
Trous pour fixations traversantes
Pour rosaces ou plaques
Portes aluminium distance d’entraxe
309X202PZ distance d’entrée de base :
Têtière carrée :
Trous pour fixations traversantes :
Caractéristiques communes
Noix :
Sallie pêne dormant :
Sallie pêne anti-friction :
Pêne dormant :
Cylindre :
Résistance latérale :
: 92 mm
35 mm (40-45 mm disponible)
24 x 270 mm
Seulement pour plaques
Carré de 9 mm.avec adaptateur 8 mm
20 mm
10 mm
haut. x épais. 35 x 7,8 mm
Demi-cylindre profilé à panneton à 45°
10 KN
Page 2 sur 3
0100 – SERRURES
Gâches en acier chromé – pour portes planes – à coins arrondis:
Type Z09XSBL-04----1
- modèle étroit - 232 x 32 x 3 mm
Type Z09XSBL-02----1
- modèle standard - 232 x 40 x 3 mm
Accéssoires
* Carré dédoublé : pour fonction différente des béquilles intérieures et extérieures
à prévoir : non fourni
ref. SPI0025
EFFEFF série 8000
Page 3 sur 3
0100 – SERRURES
SERRURES MULTIPOINTS
Marque de référence : LITTO T81
Les portes de sécurité sont équipées d’une serrure multipoints à cylindre de sécurité verrouillant la
porte sur toute sa hauteur.
La serrure multipoint est composée d’un coffre principal fermé et galvanisé avec pêne lançant et
dormant et entrée de cylindre et de deux coffres secondaires à pênes dormants rectangulaires
(T1081), ou pênes à crochet (T1581) ou doubles pênes coniques (T1781).
Le pêne lançant en acier inox massif est réversible sans ouverture de la caisse de serrure et le pêne
dormant est à double tour, sortie de 20 mm.
fixant les quincailleries entre elles.
La serrure est testées RF et convient pour une utilisation dans des portes coupe-feu (30’ / 60’).
La serrure est testée SKG**, classe lourde, qui garantie une prévention à l’effraction d’au moins
5min.
x
x
x
x
x
x
x
x
x
x
Serrure principale
Entrée serrure principale
Entraxe
Carré
Serrures secondaires
Têtière à coins carrés
Têtière à coins arrondis
Saillie pêne dormant
SKG**
Test coupe-feu
148 x 55/60/65 + 28 mm x 15 mm
55/60 ou 65 mm
72 mm
8 mm
124 x 45 x 15 mm
2150 x 16/18/20 x 3 mm
1700 x 24 x 3 mm
20 mm (double tour)
(version têtière coins arrondis 1700x24 mm)
BENOR ATG RF 30’/60’
art.N°
T1081.
T1581.
T1781.
Serrure multipoints avec pênes dormants rectangulaires
Serrure multipoints avec pênes dormants à crochet
Serrure multipoints avec doubles pênes dormants coniques
Page 1 sur 2
0100 – SERRURES
SERRURES MULTIPOINTS
Marque de référence : LITTO T81
T1081
T1581
Page 2 sur 2
T1781
0100 – SERRURES
SERRURE MULTIPOINTS A VERROUILLAGE AUTOMATIQUE ET FONCTION PANIQUE
Marque de référence : EFFEFF 329 (Abloy066-166)
CARACTERISTQUES GENERALES
Les serrures sont du type à encastrer, pour cylindre européen, avec coffre fermé en tôle chromée de
±2 mm d’épaisseur, disponibles en version DIN pour portes bois ou métal et en version étroite pour
portes en aluminium.
La têtière de 6,5 mm d’épaisseur est en acier inoxydable brossé tandis que sa gâche spécifique est
en acier chromé.
Les pênes sont en acier nickelé poli, la noix est en acier. Les deux coffres secondaires sont équipés
de pênes basculants à crochets.
Le boîtier principal possède un pêne dormant ainsi qu’un pêne lançant.
Cette serrure possède la fonction panique; c’est à dire que la manœuvre de la béquille intérieure
rétracte les pênes et libère le pêne lançant. La sortie est toujours libre. La serrure convient donc
pour les sorties de secours ( EN179 et EN1125).
Elle est en outre pourvue d’un mécanisme de verrouillage automatique du pêne dormant et des
pênes à crochets qui assurent la mise en sécurité de la porte à chaque fermeture. Les pênes
dormants sont à projection automatique par ressort activé par enfoncement simultané du palpeur
présent sur la têtière de la serrure et du pêne lançant.
La serrure offre dès lors 4 points de fermeture.
La serrure convient à la norme EN12209 pour résistance mécanique. La serrure offre une résistance
latérale de 10KN. La serrure multipoints est prévue sur les portes intérieures et extérieures qui
nécessite une haute résistance à l’effraction.
La serrure multipoints est conçue pour les portes coupe feu et est certifiée CE.
Les serrures sont conformes aux normes sorties de secours EN179 et EN1125.
en forme de «U».
Page 1 sur 6
0100 – SERRURES
* Portes bois & acier – coffre principal distance d’entraxe : 72 mm
* 329X500PZ:
entrée 55mm
* 329X600PZ:
entrée 60mm
* 329X700PZ:
entrée 65mm
* 329X800PZ:
entrée 80mm
* 329X900PZ:
entrée 100mm
* Portes aluminium distance d’entraxe : 92 mm
* 329X100PZ:
entrée 30mm
* 329X200PZ:
entrée 35mm
* 329X300PZ:
entrée 40mm
* 329X400PZ:
entrée 45mm
Caractéristiques
• Sens d’ouverture :
• Fonction panique :
• Dimension du coffre principal:
•
•
•
•
•
Réversible (le palpeur est réversible avec la vis à douille)
Côté intérieur (pourvu d’une béquille, EN179 ou d’une barre antipanique EN1125).
entraxe 72mm : 168,5 mm x entrée (55 jusqu’à 100) x 21 mm
entraxe 92mm : 251 x entrée (55 jusqu’à 100) x 21 mm
Saillie du pêne dormant:
Dimension du coffre à pêne à crochets :
Saillie des pênes à crochets
:
Têtière et gâche
:
Dimension entre la têtière et la gâche:
• Normes Sorties de secours:
• Norme résistance au feu:
• Norme résistance mécanique:
20 mm
123 x 37,5 x 14,5 mm
24 mm
1760 / 2000 x 24 x 6,5 mm en acier chromé
min.2 jusqu’à max. 4 mm
EN 179 et EN 1125
EN 1634-1
EN 12209 (classe 6 / very high security)
DIN 18251 classe 3
Accéssoires
* Carré d’ajustage rue : pour montage béquille-bouton fixe : à prévoir : non fourni
En option suivant épaisseur de la porte
ref. TL0174SS
ref. TL0176SS
EFFEFF série 8000
Page 2 sur 6
0100 – SERRURES
Marque de référence : EFFEFF329 (Abloy066-166)
Profil normal
Page 3 sur 6
0100 – SERRURES
Marque de référence : EFFEFF329 (Abloy066-166)
Profil étroit
Page 4 sur 6
0100 – SERRURES
CARACTERISTQUES TECHNIQUES
GACHES:
Z09XSBL-02: gâche pour serrure principale
principale
Z09XSBL-04: gâche pour serrure
Z29-SBL:
gâche pour pênes basculants à crochets (X2), 24.5 x 152mm
Page 5 sur 6
Page 6 sur 6
0200 – CYLINDRES
CYLINDRES DE SECURITE
Marque de référence : LITTO MP 83
Ces cylindres sont usinés dans des profils massifs en laiton M58 , finition nickelé mat, avec une
longueur de base de 60 mm. Ce cylindre comporte 5 goupilles et contre-goupilles en maillechort par
canal de clé ainsi que des ressorts en bronze phosphoré.
Chaque rotor comporte également une combinaison de ressorts et de cames permettant ou non le
verrouillage via une barre de blocage latérale. Cette barre de blocage empêche, grâce au
verrouillage linéaire, la rotation du rotor dans le corps du cylindre.
La clé tri-zonale en maillechort a un chevauchement permanent du canal de clé et est pourvue de
profils latéraux supplémentaires variables.
Grâce à la forme spécifique du fraisage de la rainure supérieure qui actionne les cames latérales,
cette clé offre un nombre très élevé de possibilités de combinaisons ainsi qu’un niveau élevé de
protection contre la copie non autorisée.
Chaque cylindre livré avec 3 clés protégées par patente contre la copie jusqu’en 2028. Cylindres et
clés sont numérotés et peuvent être obtenus uniquement en usine sur simple indication du numéro
de fermeture et présentation du certificat de sécurité (ou d’une procuration valable).
La protection anti-forage est renforcée par l’ajout de plusieurs goupilles en acier dans le rotor et
dans le corps du cylindre ainsi que par l’exécution en acier trempé des goupilles extrêmes.
Le cylindre peut, en outre, être sécurisé par l’utilisation d’une garniture de sécurité protégeant le
cylindre contre l’extraction et/ou le sciage.
Une autre option possible pour le cylindre double est la fonction duo : cette exécution spéciale
permet d’actionner le cylindre même si une clé est introduite et en position tournée à l’intérieur.
Cette exécution bénéficie aussi d’un panneton libre.
Plan d’installation.
Les cylindres peuvent être combinés suivant un organigramme à établir :
Combinaison composée de cylindres à combinaisons différentes pour lesquels les utilisateurs ont des
niveaux d’accès différents. Le passe partout général ouvre toutes les portes, suivent dans la
hiérarchie et selon les fonctions d’accès, les passes de groupes, les cylindres centraux, et les clés
individuelles.
Page 1 sur 4
0200 – CYLINDRES
CYLINDRES DE SECURITE
Marque de référence : LITTO MP 83
Page 3 sur 4
0200 – CYLINDRES
CYLINDRES DE HAUTE SECURITE
Système à disques rotatifs de haute sécurité
Marque de référence : ABLOY PROTEC²
Le cylindre est constitué d’un corps en laiton massif profilé est équipé d’un système à disques
rotatifs sans ressort ni goupilles. La finition est laiton mat en a une longueur de base de 61mm. Les
rallongements sont possible par longueur de 5mm.
Le cylindre contient, dans chaque barillet, 11 disques rotatifs dont les extrêmes sont en acier
trempé, usinées avec la plus grande précision selon la norme DIN 18.252.
Le niveau de sécurité du cylindre ABLOY PROTEC² a encore été augmenté grâce à l’utilisation d’un
nouveau contrôleur de disques à l’entrée du cylindre et une nouvelle conception de la clé.
Ce contrôleur à disques breveté requiert la présence d’un élément mobile dans la clé qui viendra
s’accoupler avec la clé pour permettre le verrouillage et déverrouillage, ce qui rend plus difficile
toute tentative de copie de clé non autorisée.
La clé est entaillée sous deux angles différents ce qui rend la copie ou la modification impossible
sans l’aide d’une machine spécialement conçue à cet effet.
La longétivité est renforcée grâce à la fonction AWS (système anti-usure) qui se présente sous la
forme d’un mécanisme situé dans la clé et le cylindre. Les clés peuvent uniquement être copié par
une machine spéciale.
Le système fonctionne sans ressorts ce qui le rend insensible à l’encrassement par la poussière.
Les cylindres sont équipés d’un système de blocage de disques DBS, fonction brevetée, qui les rend
pratiquement incrochetables et inviolables.
Les creux latéraux des disques rotatifs sont palpés par une barre de blocage sur toute la longueur
du barillet.
Celle-ci confère au cylindre une résistance maximale contre toute tentative visant à forcer
l’ouverture sans l’aide de la clé autorisée. En position de repos, la barre de blocage, maintenue sous
tension par les disques, se trouve dans une rainure du corps du cylindre. En actionnant le cylindre
avec la clé, cette barre est pressée dans le rotor du cylindre.
Chaque cylindre est livré d’origine avec 3 clés au profil protégé .
Les cylindres et les clés sont numérotés et reproductibles exclusivement en usine, sur présentation
de la carte de sécurité servant de justificatif d’identité, et sur seule indication du numéro de
fermeture.
Le profil des clés est breveté internationalement jusque 2031, évitant ainsi toute
reproduction illicite.
Page 1 sur 3
200 – CYLINDRES
Page 2 sur 3
0200 – CYLINDRES
TYPES DE CYLINDRES
Selon leur fonction, les portes seront équipées d’un des types de cylindres suivants :
Cylindre double actionné par clé des deux côtés
Type CY321N
.
Cylindre à bouton actionné par clé et bouton.
Type CY323N
Modulaire
Demi-cylindre actionné par clé d’un seul côté
Type CY322N
CL100N
Cylindre rond pour boîte aux lettres.
CY053N
Cylindre rond pour serrures à appliquer
CY153N
Cylindre pour tube à clés
CY103N
Cylindre à came batteuse
PL330-340-350
Cadenas
Page 3 sur 3
0300 – FERMETURES ANTI-PANIQUE
ANTI-PANIQUE MONOBLOC
Type Touch Bar (Barre d’enfoncement)
Marque de référence : VACHETTE Série PREMIUM EVOLUTION 1900
La fermeture est constituée d’un seul bloc incorporant serrure, mécanisme et plaque de poussée,
ceci simplifiant la pose. Une légère poussée ( < 80 N ) libère immédiatement la porte.
La serrure monobloc offre un dégagement maximum du passage libre et moins de prise à la
détérioration. Elle est disponible avec pêne latéral, avec pênes haut et bas ainsi qu’en modèle 3points.
L’ensemble est réversible “ gauche/droit “ et peut être complété par différentes manœuvres
extérieures ,, finition laquée, pour
lesquelles un 1/2 cylindre profilé de longueur standard convient pour toute épaisseur de porte.
Les portes doubles sont équipées :
* soit d’une serrure à pêne latéral et d’une serrure à tringles haut & bas.
* soit de deux serrures à tringles haut & bas.
Couvercles des boitiers en composite haute densité, tringles en acier, pêne latéral principal en bimatière : acier et zamac, tringle haute télescopique réglable
La série “ 1900 PREMIUM Touch-Bar “ est garantie 10 ans, testée à 2000.000 cycles ouverts/fermés,
( 10 fois plus que le nombre exigé) et conforme à la norme EN 1125. Cette norme oblige le
placement d’une barre anti-panique dans des lieux ou les gens n’ont pas de confiance en les lieux et
dans leurs évacuations.
Elle est aussi agrée CE, résistante 240 heures au brouillard salin, et très résistante à la corrosion.
*
*
*
*
*
*
*
*
*
*
dimension coffre principal : 168x 40 mm.
saillie plaque de poussée : 72,5 mm.
longueur standard hors tout : 835 mm ( 1150 mm sur demande ). Facilement recoupable
tringles haut et bas : 2500 mm max .
couleurs standard : look inox, blanc, noir ou gris
- Couleur RAL en option et sur demande
Verrouillage du pêne lançant contre la manipulation du pêne lançant de l’extérieure.
Haute résistance à la corrosion.
Garantie 10 ans.
EN1125 et testée à 200.000 cycles.
Agrée CE
Différents Modèles :
1910 1 pêne latéral
1920 2 pênes haut et bas verticaux
1930 1 pêne médian latéral et 2 pênes haut et bas verticaux
1940 3 pênes latéraux
Différentes Options :
* finition spéciale :
laquée suivant palette de couleurs de l’usine.
* système « Dogging » : système permettant de maintenir les pênes en position rétractée et de
rendre les portes battantes.
* Garniture extérieure : par 1/2 béquille sur boitier & 1/2 cylindre profilé.
par 1/2 cylindre profilé sur boitier.
Page 1 sur 5
FACILEMENT RECOUPABLE
Page 2 sur 5
FACILEMENT REVERSIBLE
CONFIGURATIONS DE POSE
1910
1930
1910 + 1920
Page 3 sur 5
1920 + 1930
1920 + 1940
Page 4 sur 5
N°art
Barre anti-panique:
Gris
Gris
Gris
Gris
laqué,
laqué,
laqué,
laqué,
1
2
3
3
point latérale, barre de poussée 835mm
points haut/bas, barre de poussée 835mm
points: latérale + haut/bas, barre de poussée 835mm
points latérale, barre de poussée 835mm
VLPE1910G
VLPE1920G
VLPE1930G
VLPE1940G
Options:
x
x
x
x
Les autres couleurs à par le gris : blanc, noir et look inox.
Finitions spéciales: laquée suivant palette de couleurs de l’usine.
Autres longueurs de la barre poussoir à par 835mm : 1150mm
Système « Dogging » : système permettant de maintenir les pênes en position
rétractée et de rendre les portes battantes.
Accessoires:
Un module extérieure gris avec béquille, sans trou de cylindre ( on peut toujours rentrer
librement à l’intérieure).
VLME14/24G
Un module extérieure avec uniquement un demi cylindre ( on a toujours besoin de la clé
pour rentrer).
VLMPE12G
Un module extérieure gris avec béquille et demi cylindre ou l’on pourra verrouiller ou
déverrouiller via le cylindre le module extérieure.
VLMPE13/23G
Un module extérieure gris avec bouton tournant et demi cylindre ou l’on pourra verrouiller
ou déverrouiller via le cylindre le module extérieure.
VLMPE13/23AVG
Gris laqué, kit de rehaussement, porte >2500 jusqu'à max 3230mm
VLP69G
x
x
Page 5 sur 5
ANTI-PANIQUE
Type Push Bar (Barre d’appui à levier)
Marque de référence : VACHETTE Série PE 6800 PREMIUM EVOLUTION
La barre anti-panique se compose d’un coffre principal et d’un coffre secondaire supportant une
barre horizontale. Toute pression exercée sur la barre libère immédiatement la porte.
Le coffre principal renferme le mécanisme de fermeture, et le coffre secondaire contient le
mécanisme de relèvement de la barre de manœuvre.
La push-bar est disponible avec pêne latéral, avec pênes haut et bas ainsi qu’en modèle 3-points.
Les pênes ainsi que les loquets haut et bas appliqués sont en acier.
Les couvercles des boitiers en Composite Haute Densité, tringles en acier, pêne latéral principal en
bi-matière : acier et zamak, tringle haute télescopique réglable
L’ensemble est réversible « gauche/droit » et peut être complété par différentes manœuvres
extérieures, finition laquée, pour lesquelles un ½ cylindre profilé de longueur standard convient pour
toute épaisseur de porte.
Les portes doubles sont équipées :
* soit d’une serrure à pêne latéral et d’une serrure à tringles haut & bas.
* soit de deux serrures à tringles haut & bas.
La série “ 6800 PREMIUM Push-Bar “ est garantie 10 ans, testée à 2000.000 cycles ouverts/fermés,
(10 fois plus que le nombre exigé).
La barre à levier comprend un tube ovale qui est fixée sur les tringles. La forme de la barre à levier
permet d’éviter tout accrochage lors des situations de panique. La série est conforme à la norme
EN1125. Cette norme oblige à placer une barre anti-panique dans tout les lieux ou les gens présent
dans le bâtiment ne sont pas habitués d’être dans le lieu et sans connaissance des issues de
secours.
Elle est aussi agrée CE, résistante 240 heures au brouillard salin, et très résistante à la corrosion.
*
*
*
*
*
dimension coffre principal : 168x 39 mm.
saillie plaque de poussée : 100 mm.
longueur standard hors tout : 857mm ( 1257 en 1557mm sur demande ). Facilement recoupable
tringles haut et bas en acier : 2500 mm max .
couleurs standard : look inox, blanc, noir, gris - RAL en option
Différents Modèles :
6810 1 pêne latéral
6820 2 pênes haut et bas verticaux
6830 1 pêne médian latéral et 2 pênes haut et bas verticaux
6840 3 pênes latéraux
Différentes Options :
* finition spéciale :
laquée suivant palette de couleurs de l’usine.
* système « Dogging » : système permettant de maintenir les pênes en position rétractée et de
rendre les portes battantes
* Garniture extérieure :
par 1/2 béquille sur boitier & 1/2 cylindre profilé.
par 1/2 cylindre profilé sur boitier.
Page 1 sur 4
ANTI-PANIQUE
Tringle télescopique
Pour une pose facile et rapide.
Verrouillage du pêne
Lançant contre la
manipulation de l’extérieure
Facilement réversible
Modules extérieure
CONFIGURATIONS DE POSE
6810
6830
6810 + 6820
Page 2 sur 4
6820 + 6830
6820 + 6840
ANTI-PANIQUE
N°art.
Barre anti-panique:
Gris
Gris
Gris
Gris
laqué,
laqué,
laqué,
laqué,
1
2
3
3
point latérale, barre à levier 857mm
points haut/bas, barre à levier 857mm
points: latérale + haut/bas, barre à levier 857mm
points latérale, barre à levier 857mm
VLPE6810G
VLPE6820G
VLPE6830G
VLPE6840G
Options:
x
x
x
x
Autres couleurs standard à par le gris : noir et blanc
Finition spéciale : laquée suivant palette de couleurs de l’usine.
Autres barres à levier à par 857mm sont : 1257 en 1557mm
système « Dogging » : système permettant de maiontenir les pênes en position rétractées et
de rendre les portes battantes.
Accessoires:
Un module extérieure gris avec béquille, sans trou de cylindre ( on peut toujours rentrer
librement à l’intérieure).
VLME14/24G
Un module extérieure avec uniquement un demi cylindre ( on a toujours besoin de la clé
pour rentrer).
VLMPE12G
Un module extérieure gris avec béquille et demi cylindre ou l’on pourra verrouiller ou
déverrouiller via le cylindre le module extérieure.
VLMPE13/23G
Un module extérieure gris avec bouton tournant et demi cylindre ou l’on pourra verrouiller
ou déverrouiller via le cylindre le module extérieure.
VLMPE13/23AVG
Gris laqué, kit de rehaussement, porte >2500 jusqu'à max 3230mm
VLP69G
x
x
Page 3 sur 4
ANTI-PANIQUE
Page 4 sur 4
0300 – FERMETURE ANTI-PANIQUE
GARNITURES EXTERIEURES PREMIUM EVOLUTION
Marque de référence : VACHETTE PREMIUM EVOLUTION
Les barres paniques peuvent s’ouvrir de l’extérieur via un module extérieur PREMIUM EVOLUTION.
Le module extérieur est disponible avec : soit un bouton tournant, soit une béquille débrayable,
soit sans poignée. La poignée est débrayable dès 40kg
Le module peut être équipé d’un demi-cylindre, profil européen et longueur standard (30/10 mm).
Le changement du cylindre se fait sans démontage de la garniture. Les modules sont livrés sans
cylindre.
Possibilité de clé prisonnière (si la porte est ouverte, on ne peut pas retirer la clé)
Le modèle sans poignée VLMPE12 sera exclusivement utilisé pour des barre panique à 1 point de
fermeture.
Les modules sont en et disponible en finition epoxy laqué, couleur :, gris, blanc, noir ou look inox
x
Dimensions:
x
x
x
x
Haute résistance à la corrosion
Cylindre:
demi-cylindre profilé européen, longueur 30/10mm (non livré)
Garantie:
10 ans
Couleurs standard:
inox look, gris, noir ou blanc / couleurs RAL sur demande
192 x 42 mm / saillie: 45,5 mm sans béquille ni bouton
192 x 42 mm / saillie: 86 mm avec bouton
192 x 42 mm / saillie : 96 mm avec béquille
Page 1 sur 3
VLMPE12 : Une garniture extérieure avec demi-cylindre (on a toujours besoin de la clé pour rentrer)
VLMPE13/23 : Une garniture extérieure avec béquille et demi-cylindre par lequel on va libérer ou
condamner l’action de la béquille. (via un tour de clé on peut activer la béquille, on peut alors toujours
rentrer)
Page 2 sur 3
VLMPE13/23AV: Une garniture extérieure avec bouton tournant et demi-cylindre par lequel on va
libérer ou condamner l’action du bouton. (via un tour de clé on peut activer le bouton tournant, on peut
alors toujours rentrer)
VLMPE14/24: Une garniture extérieure avec béquille (on peut toujours rentrer)
Page 3 sur 3
BARRE PANIQUE APPLIQUEE POUR SERRURE A ENCASTRER
pour pose avec serrure effeff serie 309, 509,709 , 819 et 519
Marque de référence : effeff Série 8000
La barre anti-panique se compose d’un coffre principal et d’un coffre secondaire supportant une
barre horizontale. Toute pression exercée sur la barre libère immédiatement la porte.
Le coffre principal commande une serrure du type à encastrer, pour cylindre européen et le coffre
secondaire contient le mécanisme de relèvement de la barre de manœuvre.
La barre de manœuvre, en acier inoxydable, a une longueur de base de 1m et est facilement
recoupable.
Des capots décoratifs, en plastique renforcé noir ou gris argent, sont emboîtés sur les platines de
base des coffres.
Le capot décoratif lié à la serrure à encastrer est disponible soit : avec ou sans trou de cylindre,
entraxe 72 ou 92 mm.
La serrure mécanique ou électrique possède la fonction panique; c’est à dire que la manœuvre de la
barre intérieure rétracte le pêne dormant et libère le pêne lançant. La sortie est toujours libre.
La serrure convient donc pour les sorties de secours.
La serrure est en outre pourvue d’un mécanisme de verrouillage automatique du pêne dormant qui
assure la mise en sécurité de la porte à chaque fermeture. Le pêne dormant est à projection
automatique par ressort activé par enfoncement simultané du palpeur présent sur la têtière de la
serrure et du pêne lançant.
Les barres paniques sont testées avec les serrures pour la conformité à la norme EN 1125 des issues
de secours.
x
x
x
Dimensions (Capots) :
Barre de manœuvre:
Boitier
x
x
x
x
x
Longueur standard hors tout:
Très résistante à la corrosion
EN 1125 et testée à 2.000.000 cycles ouverts/fermés
Agrée CE
Couleurs standard (Capot) :
Look inox/noir
Fonctionnement:
• Entrée :
• Sortie :
254 x 45mm/projection barre : 127mm
Acier inoxydable / longueur de base de 1000mm
Matériau synthétique noir ou argenté, avec ou sans orifice pour
Cylindre europrofilé.
1277mm
soit mécaniquement avec la clé – pour pose avec serrure mécanique
Soit via le contrôle d’accès – pour pose avec serrure électrique
Toujours possible par manœuvre de la barre intérieure
Page 1 sur 3
ARACTERISTQUES TECHNIQUES
Page 2 sur 3
Modèle sans orifice de cylindre europrofilé, capots argent/Barre inox
Modèle avec orifice de cylindre europrofilé, capots noirs/Barre inox
Page 3 sur 3
0400–BEQUILLES DE PORTE SUIVANT EN1906 CLASSE 3
BEQUILLES SUR ROSACES – FINITION INOX - EN1906 KL3
Marque de référence: LITTO TONIC LINE
Les béquilles, en acier inoxydable AISI 304 finition brossée finement satinée, sont de section
circulaire constante.
Pour satisfaire à la norme EN1906 classe 3, les béquilles ont un diamètre de minimum 19mm.
Les sous-constructions, solidaires des béquilles au moyen d’un circlips, sont en acier inoxydable
également et dotées de ressort de rappel garantissant l’horizontalité parfaite de celles-ci. Elles sont
reliées entre elles par vis à douilles M4.
Les béquilles sont assemblées au moyen d’une tige carrée HESO de 8mm et vis autoforante M6 pour
une fixation optimale indispensable (pour la conformité à la norme EN1906).
Les rosaces sont à fixations invisibles, Ø 53 x 6,5 mm.
Les écussons pour clé normale, cylindre ou aveugle sont de même conception.
Les garnitures des portes de toilettes sont pourvues d’un disque rouge et blanc avec système de
déverrouillage extérieur et d’une olive de condamnation intérieure.
CARACT
Les béquilles sont testées suivant la norme EN 1906, et satisfont donc aux exigences
suivantes :
x Catégorie d’utilisation 3 (fréquence d’utilisation normale pour portes utilisées avec soin)
x Endurance : 200.000 cycli
x Resistance à la corrosion 3 (haut degré de résistance à la corrosion)
x Utilisation type B : sous-construction solidaire par circlips
x Utilisation autorisée sur des portes coupe-feu
x Certificat pour applications sécurisées (la béquille ne se casse pas)
x Epaisseur minium du tubage est de 1,2mm
Les résultats sont testés SKG.
Page 1 sur 12
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
Modèle L Ø 19 mm
Modèle L 90° Ø 19 mm
Modèle U Ø 19 mm
Modèle L 90° Ellipse
Modèle T Courbe Ø 19 mm
Modèle L Courbe Ø 19 mm
Modèle U Ø 19 mm
Paire d’entrées de clé
Paire rosaces pour cylindre
Paire rosaces aveugles
Paire rosaces WC
Paire rosaces WC
Paire rosaces WC
Longueur 135 mm
Longueur 135 mm
Longueur 140 mm
Longueur 135 mm
Longueur 140 mm
Longueur 132 mm
Longueur 140 mm
Longueur 130 mm
Longueur 145 mm
Ø 53 x 6.5 mm
Ø 53 x 6.5 mm
Ø 53 x 6.5 mm
Ø 53 x 6.5 mm
Ø 53 x 6.5 mm
Ø 53 x 6.5 mm
Page 2 sur 12
x
x
x
x
x
x
x
x
x
saillie
saillie
saillie
saillie
saillie
saillie
saillie
saillie
saillie
60
60
60
66
65
61
72
63
67
mm.
mm.
mm.
mm.
mm.
mm.
mm.
mm.
mm.
TL
TL
TL
TL
TL
TL
TL
TL
TL
TL
TL
TL
TL
TL
TL
3102SS
3104SS
3106SS
3107SS
3108SS
3109SS
3110SS
3111SS
3112SS
0150
0151
0152
0153
0154
0155
Page 3 sur 12
Exemple: TL3106SS
Page 4 sur 12
MODELES DISPONIBLES - CONFORMES A LA NORME EN1906 classe 3
TL3102SS
TL3104SS
Page 5 sur 12
TL3105SS
TL3106SS
Page 6 sur 12
TL3107SS
TL3108SS
Page 7 sur 12
TL3109SS
TL3110SS
Page 8 sur 12
TL3111SS
Page 9 sur 12
Page 10 sur 12
Page 11 sur 12
Page 12 sur 12
Marque de référence:
LITTO TONIC LINE
Les béquilles, en acier inoxydable AISI 304 finition brossée finement satinée, sont de section
circulaire constante.
Pour satisfaire à la norme EN1906 classe 4, les béquilles ont un diamètre de minium 19mm.
Les sous-constructions, solidaires des béquilles au moyen d’un circlips, sont en acier inoxydable
également et dotées de ressort de rappel garantissant l’horizontalité parfaite de celles-ci. Elles sont
reliées entre elles par vis à douilles M4. Les 2 vis traversantes sont fixées de part et d’autre dans
des douilles fixes. Les béquilles sont assemblées au moyen d’une tige carrée HESO de 8mm et vis
autoforante M6 pour une fixation optimale indispensable (pour la conformité à la norme EN1906).
Les rosaces sont à fixations invisibles, Ø 53 x 8 mm.
Les écussons pour clé normale, cylindre ou aveugle sont de même conception.
Les garnitures des portes de toilettes sont pourvues d’un disque rouge et vert avec système de
déverrouillage extérieur et d’une olive de condamnation intérieure.
Les béquilles sont testées suivant la norme EN 1906, et satisfont donc aux exigences
suivantes :
x Catégorie d’utilisation 4 (haute fréquence d’utilisation des portes et utilisation non respectueuse
du matériel)
x Endurance : 200.000 cycli
x Resistance à la corrosion 3 (haut degré de résistance à la corrosion)
x Utilisation type B : sous-construction solidaire par circlips
x Utilisation autorisée sur des portes coupe-feu
x Certificat pour applications sécurisées (la béquille ne se casse pas)
x Epaisseur minium du tubage est de 1,5mm
Les résultats sont testés SKG.
Dimensions:
* Modèle L Ø 19 mm
* Modèle L 90° Ø 19 mm
* Modèle U Ø 19 mm
* Modèle L 90° Ellipse
* Modèle T Courbe Ø 19 mm
* Modèle L Courbe Ø 19 mm
* Modèle U Ø 19 mm
* Paire rosaces pour cylindre
Longueur 135 mm
Longueur 135 mm
Longueur 140 mm
Longueur 135 mm
Longueur 140 mm
Longueur 132 mm
Longueur 140 mm
Longueur 130 mm
Longueur 145 mm
Ø 53,6 x 8 mm
Page 1 sur 5
x
x
x
x
x
x
x
x
x
saillie
saillie
saillie
saillie
saillie
saillie
saillie
saillie
saillie
60
60
60
66
65
61
72
63
67
mm.
mm.
mm.
mm.
mm.
mm.
mm.
mm.
mm.
TL
TL
TL
TL
TL
TL
TL
TL
TL
TL
4102SS
4104SS
4106SS
4107SS
4108SS
4109SS
4110SS
4111SS
4112SS
4151SS
LITTO TONIC LINE
MODELES DISPONIBLES CONFORMES A LA NORME EN1906 Classe 4
TL4102SS
TL4106SS
Page 2 sur 5
LITTO TONIC LINE
Assemblage du set de la béquille
Exemple: montage TL4106 SS avec fixations traversantes
Page 3 sur 5
LITTO TONIC LINE
Rosaces :
TL4151SS
TL4152SS
Page 4 sur 5
TL0453SS
Page 5 sur 5
0400 – BOUTONS FIXES
BOUTONS FIXES EN ACIER INOXYDABLE
Marque de référence : LITTO TONIC LINE
Le bouton est en acier inoxydable qualité AISI 304, fin brossage concentrique. La sous-construction
invisible en acier inoxydable est fixée par des vis M4 traversantes invisibles à la sous-construction
de la béquille/du tirant opposé de manière à garantir la stabilité de la garniture.
Si une béquille est prévue du côté opposé du tirant, la tige carrée HESO filetée M12 suivante doit
être prévue:
x
x
Dimensions: 8 x 8 x 100
Référence: Tonic Line TL
Dimensions: 8 x 8 x 120
Référence: Tonic Line TL
mm (pour une porte de 40 à 50 mm) (livrée d’office)
0174
mm (pour une porte de 50 à 70 mm) (à commander en option)
0176
Bouton fixe sur rosace ronde
x
Bouton cylindrique massif / référence : Litto Tonic Line TL 0401
Page 1 sur 3
x
Boule sur rosace ronde / référence : Litto Tonic Line TL 0403
x
Bouton cylindrique massif / référence: Litto Tonic Line TL 0402
Page 2 sur 3
x
Boule sur rosace ovale / référence : Litto Tonic Line TL 0408
Page 3 sur 3
0400 – TIRANTS DE PORTE
TIRANTS DE PORTE EN ACIER INOXYDABLE
Les tirants tubulaires sont en acier inoxydable qualité AISI 304 fin brossage linéaire et sont livrés
par pièce. Ceux-ci sont certifiés CE
Tirants d’un côté avec fixations traversantes:
Les tirants ont un montage une face fixations traversantes ou sur rosaces
Tirant
Tirant
Tirant
Tirant
Tirant
forme
forme
forme
forme
forme
"TT", ø20x300mm, axe 200mm, saillie 65mm, bouts plats
"TT", ø25x500mm, axe 350mm, saillie 70mm, bouts plats
"TT", ø25x460mm, axe 300mm, saillie 68mm, bouts plats, penté 45°
"U 90°", ø25x325mm, axe 300mm, saillie 71x116mm
"TT", ø25x460mm, axe 300mm, saillie 68mm, bouts plats, penté 45°
TL0452SS
TL0453SS
TL0454SS
TL0455SS
TL0456SS
Il est possible aussi d’obtenir les tirants avec un montage sur les rosaces en acier inoxydable, des
rosaces décoratives à fixer pour une fixation invisible. La rosace est fixé à la menuiserie à l’aide des
vis de fixations
Tirant forme "TT", ø20x300mm, axe 200mm, saillie 65mm, bouts plats,
montage sur rosaces
montage sur rosaces
Tirant forme "U 90°", ø25x325mm, axe 350mm, saillie 70mm,
montage sur rosaces
Tirant forme "U 90°", ø25x325mm, axe 300mm, saillie 71x116mm,
montage sur rosaces
Tirant "TT 45°", Ø25x460mm, axe 300mm, avec vis traversantes
TL0452RSS
TL0453RSS
TL0454RSS
TL0455RSS
TL0456RSS
Tirants des 2 côtés avec vis traversantes pour la fixation:
Les tirants sont prévus des 2 côtés de la feuille de porte et sont reliés entre eux par des vis
traversantes Cela est uniquement possible si on utilise les rosaces de fixation avec les rosaces de
finition à clipser. Ces rosaces de fixation sont lié entre lles par des vis de fixation passant à travers
la menuiserie pour obtenir un ensemble solide.
montage sur rosaces.
Tirant forme "U 90°", ø25x325mm, axe 350mm, saillie 70mm,
Tirant forme "U 90°", ø25x325mm, axe 300mm, saillie 71x116mm,
Tirant "TT 45°", Ø25x460mm, axe 300mm, avec vis traversantes
Page 1 sur 4
TL0452RSS
TL0453RSS
TL0454RSS
TL0455RSS
TL0456RSS
TL0499SS:
diameter 53mm X 6mm dikte
TL0452SS:
TL0453SS:
Page 2 sur 4
TL0454SS:
TL0455SS:
Page 3 sur 4
TL0456SS:
Page 4 sur 4
0500 – FERME – PORTES
FERME - PORTE A TECHNOLOGIE A CAME ET BRAS COULISSANT
Marque de référence : ASSA ABLOY DC 500 – DC 700
Ferme-portes hydraulique thermoconstant constitué d’un boîtier en aluminium étiré à haute densité,
recouvert d’un capot DESIGN couleur aluminium ou d’un capot inox en option.
Le ferme-porte est monté avec bras coulissant dans une glissière en aluminium avec 2 embouts en
PVC gris ou en inox en option.
Le mécanisme de fermeture est à came ou à transmission linéaire avec couple de force à l’ouverture
dégressif du type à came et offre une courbe de force la plus ergonomique. La technologie à came
réduit la résistance de l’ouverture de la porte et la manipulation de celle-ci est considérablement
facilitée par rapport aux ferme-portes avec bras à glissière classiques. Les portes équipées de ces
ferme-portes sont plus facile à ouvrir et nécessitent moins d’efforts aux personnes âgées et
handicapées ainsi qu’aux enfants.
=> recommandé pour homes, hôpitaux, écoles,…où des personnes âgées, des enfants ou des PMR
sont susceptibles de passer
Le ferme-porte est très peu infecté par les fluctuations de température grâce aux valves thermodynamiques, une huile à viscosité constante et d’un clapet thermostatique qui équilibre d’éventuelles
différences de viscosité même dans des conditions extrêmes de température (-35 + 45° C).
Il est de plus équipé des vannes anti-vandalisme excluant toute détérioration même en cas de
pression anormale sur la porte.
Pour certains cas, comme par exemple les portes s’ouvrant vers l’extérieur, le ferme-porte
est muni standard d’un freinage à l’ouverture de 70 à 180°.
La vitesse de fermeture et à-coup final sont réglable à partir des vis de réglage, tout à fait
indépendantes, logées sur la face avant du ferme-porte sous le capot décoratif.
Le ferme-porte bénéfice d’un large éventail d’applications, convient au porte coupe-feu, porte étanche
à la fumée et porte standard.
Adaptable à presque tous les types de huisseries. L’axe à fine crénelure du ferme-porte, réglable en
hauteur jusqu'à 14mm maximum, nous permet un montage simple et rapide et de plus, facile à
ajuster.
Convient aux portes gauches et droites, pour un montage sur la porte et sur la huisserie, côté
charnières ou côté opposé aux charnières en montage normal ou inversé.
La force du ressort de fermeture ( force 3 à 6 suivant norme EN 1154 ) est réglable par vis 6-pans
creux en fonction de la largeur du vantail.
Les portes de passage de chariots ou de civières seront équipées de ferme-portes à
fermeture retardée, réglable de 0 à 90 secondes, entre 180 et 70° d'ouverture. (Option
DC 700 BC DC).Les ferme-portes peuvent être combinés avec un bras simple avec arrêt
électromagnétique (G460) et pour les doubles portes avec les sélecteurs linéaires sans
(G461) ou avec arrêt(s) électromagnétique(s) (G462-G464)
Le ferme-porte est conforme à la norme EN1154 , certifié CE ;
Page 1 sur 3
Dimensions :
capot
Lxl
bras coulissant
G193 L x l
: 485 x 20,5 mm.
saillie : 32 mm.
bras coulissant
G195 L x l
: 505 x 23 mm.
saillie : 39 mm.
Type :
DC 500/700
Réglages
DC 500 : force réglable:
: 270 x 64 mm.
saillie : 57 mm.
Avec bras
- à glissière standard G 193
ou
- à glissière à hauteur réglable et fixations invisibles G195
Vitesse de fermeture :
A-coup final
:
DC 700 :
Freinage à l’ouverture BC:
Fermeture retardée DC:
1 à 4 EN
Porte largeur maximun 1100 mm et poids maxi 80 kgs
3 à 6 EN
Porte largeur maximun 1400 mm et poids maxi 120 kgs
variable entre 170° et 0° par vis frontale.
variable entre 15° à 0° par vis frontale.
variable au dessus de 75°.
EN OPTION
Options à préciser :
finition capot
Couleurs capot disponibles

G 193
G 195
G 460
A153
A152
:standard où acier inoxydable SS en option.
:argent, blanc (RAL 9016), marron (RAL 8014), noir RAL 9005
:autres couleurs RAL sur demande
:bras coulissant standard
:bras coulissant à hauteur réglable et fixations invisibles
:bras coulissant avec électroaimant encastré (entre 70 et 130°)
:amortisseur d’ouverture mécanique ( angle max. 130° )
:avec arrêt mécanique ( angle max. 130° )
Ö Pas pour porte coupe-feu et/ou étanches à la fumée
Page 2 sur 3
Page 3 sur 3
0500 – FERME-PORTE
FERME – PORTE A TRANSMISSION LINEAIRE
SELECTEUR DE FERMETURE LINEAIRE
Marque de référence : ASSA ABLOY
G 461
Les portes coupe-feu doubles, sont équipées de deux ferme portes à bras coulissants et d'un sélecteur
de feuillure linéaire, monté sur l’huisserie, assurant la fermeture sélective des vantaux.
Le mécanisme de sélection est incorporé dans un profil en aluminium avec embouts en PVC , de
section rectangulaire de 31 x 33 mm, en trois parties, les bras des ferme portes coulissant dans les
parties extrêmes.
Son fonctionnement est silencieux et convient pour des doubles portes, symétriques ou asymétriques,
de 1250 à 2800 mm de largeur, la largeur minimale du battant secondaire étant de 350 mm, pour une
pose côté charnières et de 1350 à 2800 mm et une largeur minimale de 400 mm dans le cas
contraire.
La longueur du sélecteur sera adaptée à la largeur de la double porte.
Certifié CE et conforme aux normes EN1158.cylindre convient à la norme EN 1303.
Dimensions :
Section :
Longueur :
Largeur portes :
350 mm.
31 x 33 mm.
En fonction de la double porte.
Pose côté charnières : 1250 à 2500 mm - battant secondaire min.
Pose côté opposé aux charnières : 1350 à 2500 mm
Battant secondaire min. 400 mm.
Distance charnière :
1250 – 2800mm
Angle d’ouverture vantail de service :
150° côté charnières / 120° côté opposé charnières
Angle d’ouverture vantail fixe :
170° côté charnières / 120° côté opposé charnières
Accessoire pour pose côté opposé charnières G120
Couleurs :
argent, blanc (RAL 9016), marron (RAL 8014), noir RAL 9005, couleurs RAL sur
demande
Accessoire pour pose côté opposé charnières : G120
Page 1 sur 2
SELECTEUR DE FERMETURE LINEAIRE
Accessoire G120 :
Page 2 sur 2
G 461
0500 – FERME-PORTE: BRAS COULISSANT AVEC
ELECTROAIMANT INTEGRE
FERME - PORTE A TRANSMISSION LINEAIRE
ARRET DE PORTE ELECTROMAGNETIQUE POUR SIMPLE PORTE
Marque de référence : ASSA ABLOY G 460
Les portes coupe-feu, simples et bloquées ouvertes, sont équipées de ferme portes à crémaillère ou à transmission
linéaire à bras coulissant avec adjonction d’un blocage électromagnétique. Ils sont raccordés à la détection incendie,
qui en cas d’alerte, coupe le courant d’alimentation, libérant les portes.
Le système électromagnétique est incorporé dans un profil en aluminium avec embout en PVC ou inox en oiption, de
section rectangulaire de 31 x 33 mm, posé sur l’huisserie et dans lequel coulisse également le bras du ferme porte.
La plage d’arrêt est variable entre 70 et 130°.
Son fonctionnement est silencieux et indéréglable.
La porte peut être fermée manuellement, sans risque d’endommager le mécanisme, par simple traction sur la porte.
Certifié conforme à la norme EN1155
x
Dimensions:
x
Plage d’arrêt réglable:
section
longueur
: 31 x 33 mm
: 545 mm
: de 70 à 130°.
x Alimentation : tension
fonctionnement
consommation
: 24 volts continu.
: fermeture par rupture.
: 60 mA
x
: finition inox brossé satiné
Option :
A combiner avec les ferme-portes ASSA ABLOY DC 500 ou DC 700
Page 1 sur 2
0500 – FERME-PORTE: BRAS COULISSANT AVEC
ELECTROAIMANT INTEGRE
FERME - PORTE A TRANSMISSION LINEAIRE
ARRET DE PORTE ELECTROMAGNETIQUE POUR SIMPLE PORTE
Page 2 sur 2
SELECTEUR DE FERMETURE LINEAIRE AVEC ARRET(S)
ELECTROMAGNETIQUE(S)
Marque de référence : ASSA ABLOY G 462 - 464
Les portes coupe-feu, doubles et bloquées ouvertes, sont équipées de deux ferme portes à
transmission linéaire à bras coulissants avec adjonction de blocages électromagnétiques et d'un
sélecteur de feuillure linéaire, monté sur l’huisserie, assurant la fermeture sélective des vantaux.
Ils sont raccordés à la détection incendie, qui en cas d’alerte, coupe le courant d’alimentation, et libère
les portes.
Les systèmes électromagnétiques et le mécanisme de sélection sont incorporés dans un profil en
aluminium avec embouts en PVC ou inox en option, de section rectangulaire de 31 x 33 mm, en trois
parties, les bras des ferme portes coulissant dans les parties extrêmes.
La plage d’arrêt est variable entre 70 et 130° (côté charnière) et entre 70 et 120° (côté opposé aux
charnières).
de 1250 à 2800 mm de largeur, la largeur minimale du battant secondaire étant de 350 mm, pour une
pose côté charnières et de 1350 à 2800 mm et une largeur minimale de 400 mm pour une pose côté
opposé aux charnières.
Les portes peuvent être fermées manuellement sans risque d’endommager le mécanisme par simple
traction sur un des vantaux.
Certifié conforme aux normes EN1155 et 1158
x Dimensions :
section
longueur
largeur portes
x Plage d’arrêt réglable :
x Alimentation :
: 31 x 33 mm.
: en fonction de la double porte.
:pose côté charnières : 1250 à 2500 mm - battant secondaire min. 350 mm.
pose côté opposé aux charnières : 1350 à 2500 mm - battant secondaire min.
400 mm.
de 70 à 120°.
tension
fonctionnement
Consommation
: 24 volts continu.
: fermeture par rupture de courant.
: 120 mA – 60 par arrêt électromagnétique
x Nombre d’arrêts électromagnétiques :
Modèle G 462 :
2 arrêts électromagnétiques => il est possible de maintenir le vantail de service
ou les 2 vantaux de la porte ouverts
Modèle G 464 :
Soit 1 arrêt électromagnétique contrôlant le battant actif
Soit 1 arrêt électromagnétique contrôlant les 2 battants par l’intermédiare de la
sélection de fermeture
Page 1 sur 2
ELECTROMAGNETIQUE(S)
Page 2 sur 2
0500 – FERME - PORTES
FERME - PORTE A CREMAILLERE ET A BRAS COULISSANT OU COMPAS
Marque de référence : ASSA ABLOY DC 340
Ferme-portes hydraulique thermo constant constitué d’un boîtier en aluminium étiré à haute densité,
recouvert d’un capot DESIGN couleur aluminium ou en inox en option.
Le mécanisme de fermeture est constitué d'un engrenage à crémaillère, pignon et ressort.
Il est monté soit :
- avec bras coulissant dans une glissière en aluminium avec 2 embouts en PVC gris ou en
inox en option.
- avec bras compas standard ou muni d’un arrêt mécanique
Le ferme-portes est insensible aux variations de température grâce à l’emploi d’une huile à viscosité
constante et d’un clapet thermostatique qui équilibre d’éventuelles différences de viscosité même
dans des conditions extrêmes de température ( -35 à + 45° C ).
Il est de plus équipé des vannes anti-vandalisme excluant toute détérioration même en cas de
Pour certains cas, comme par exemple les portes s’ouvrant vers l’extérieur, le ferme-porte est muni
standard d’un freinage à l’ouverture variable au dessus de 75°.
La vitesse de fermeture et à-coup final sont réglable à partir des vis de réglage, tout à fait
indépendantes, logées sur la face avant du ferme-porte sous le capot décoratif.
Le ferme-porte bénéfice d’un large éventail d’applications, il convient aux portes coupe-feu,
portes étanches à la fumée et portes standard.
Il est adaptable à presque tous les types de huisseries. L’axe à fine crénelure du ferme-porte est
réglable en hauteur jusqu'à 14mm maximum et permet un montage simple et rapide et, de plus,
facile à ajuster.
Il convient aux portes gauches et droites, pour un montage sur la porte et sur la huisserie, côté
charnières ou côté opposé aux charnières en, montage normal ou inversé.
La force du ressort de fermeture (force 1 à 4 suivant norme EN 1154) est réglable par vis 6-pans
creux en fonction de la largeur du vantail.
Le ferme-porte est conforme à la norme EN1154 & aux prescriptions CE
Page 1 sur 4
Type :
DC 340 avec bras coulissant
DC 340 avec bras compas
Dimensions :
- capot
- Bras coulissant
- Bras coulissant
G193
G195
Force 1 à 4 EN réglable
Force 2 à 6 EN réglable
L x l : 308 x 69mm L x l : 485 x 20,5mm L x l : 505 x 23 mm -
Saillie : 63 mm.
Saillie : 32 mm.
Saillie : 39 mm.
Réglages :
- Force :
1 à 4 (Portes de max 1100 mm de large)
- Vitesse :
Variable entre 180° et 0° par vis frontale.
- A-coup final :
Variable entre 15° à 0° par vis frontale.
- Freinage à l’ouverture BC : Variable en dessous de 75°.
- Fermeture retardée DC : Non
Finition capot :
Standard où acier inoxydable SS en option.
Couleurs capot disponibles :
Argent, blanc (RAL 9016), marron (RAL 8014), noir RAL 9005
Autres couleurs RAL sur demande
- Accessoires :
-
L190 :
L 191 :
Bras compas standard.
Bras compas avec arrêt mécanique.
-
G 193 :
G 195 :
A 153 :
A 152 :
Bras coulissant standard.
Bras coulissant à hauteur réglable et fixations invisibles.
Amortisseur d’ouverture mécanique ( angle max. 130° ).
Avec arrêt mécanique ( angle max. 130° ).
(Pas pour porte coupe-feu et/ou étanches à la fumée).
Configurations de pose :
Page 2 sur 4
Page 3 sur 4
Page 4 sur 4
SELECTEUR DE FERMETURE
SELECTEUR DE FERMETURE EN FEUILLURE
Marque de référence : LITTO SERIE TONIC LINE 1002-1005
Les portes coupe-feu doubles, sont équipées de deux ferme portes à bras coulissants et d'un sélecteur
Les portes doubles sont équipées de deux ferme-portes, avec adjonction d’un sélecteur de fermeture
indépendant, monté sous l’huisserie, assurant la fermeture sélective des vantaux.
Le sélecteur est constitué d’un profil rectangulaire en aluminium de 42 x 16 mm, formant listel,
muni aux deux extrémités de palpeurs triangulaires.
Le palpeur du battant de service maintient la porte entre ouverte jusqu’à ce que le palpeur du
battant secondaire soit actionné et libère le premier. Il est réglable, par une vis, dissimulée dans le
palpeur. Celle-ci permet d’ajuster la force de retenue du sélecteur en fonction de la pression exercée
par la porte.
Le sélecteur est équipé d’un débrayage de sécurité, libérant la porte en cas de pression extrême
susceptible d’endommager sélecteur, porte et charnières.
La longueur du sélecteur sera déterminée en fonction de la largeur totale de la double porte en
respectant scrupuleusement la table de valeurs émise par le fabricant.
L’ensemble est complété par l’adjonction d’un embout de finition de même section.
Les points de contacts entre les palpeurs et la porte peuvent être protégés par les plaquettes en
acier ( fournies d’usine ) ou autre finition au choix de l’architecte ( non fournies ).
* Dimensions :
sélecteur section :
saillie palpeur :
42 x 16 mm.
31 mm.
* Tableau d’utilisation :
TL 1002
TL 1003
TL 1004
TL 1005
longueur 810 mm
longueur 1060 mm
longueur 1320 mm
longueur 1520 mm
largeur entre 1170 mm et 1460 mm.
* Ferme-portes à utiliser : au choix : ferme-portes à crémaillère ou à transmission linéaire.
Page 1 sur 2
SELECTEUR DE FERMETURE
SELECTEUR DE FERMETURE EN FEUILLURE
Marque de référence : LITTO SERIE TONIC LINE 1002-1005
Type
A(mm)
TL1002
TL1003
TL1004
TL1005
810
1060
1320
1520
Page 2 sur 2
B(mm)
largeur
largeur
largeur
largeur
entre
entre
entre
entre
1170
1461
1961
2311
et
et
et
et
1460
1960
2310
2660
FERME-PORTE A ENCASTRER
Marque de référence : ASSA ABLOY DC 840/860
Ferme-portes hydraulique thermo constant constitué d’un boîtier en aluminium étiré à haute densité.
Le ferme-porte est monté avec bras coulissant dans une glissière à encastrer.
Le mécanisme de fermeture est à came ou à transmission linéaire avec couple de force à l’ouverture
dégressif du type à came et offre une courbe de force la plus ergonomique. La technologie à came
réduit la résistance de l’ouverture de la porte et la manipulation de celle-ci est considérablement
facilitée par rapport aux ferme-portes avec bras à glissière classiques. Les portes équipées de ces
ferme-portes sont plus facile à ouvrir et nécessitent moins d’efforts aux personnes âgées et
handicapées ainsi qu’aux enfants.
=> recommandé pour homes, hôpitaux, écoles,…où des personnes âgées, des enfants ou des PMR
sont susceptibles de passer
Le ferme-porte est très peu infecté par les fluctuations de température grâce aux valves
thermodynamiques, une huile à viscosité constante et d’un clapet thermostatique qui équilibre
d’éventuelles différences de viscosité même dans des conditions extrêmes de température
(-35+45°C).
Pour certains cas, comme par exemple les portes s’ouvrant vers l’extérieur, le ferme-porte est muni
standard d’un freinage à l’ouverture, arrêt fixé à 80°.
La vitesse de fermeture et à-coup final sont réglable à partir du haut à l’aide des vis de réglage.
Le ferme-porte bénéfice d’un large éventail d’applications, convient au porte coupe-feu, porte étanche
à la fumée et porte standard.
Adaptable à presque tous les types de huisseries. Convient aux portes gauches et droites, pour un
montage encastré dans la huisserie.
La force du ressort de fermeture est réglable par vis 6-pans creux en fonction de la largeur du
vantail.
Modèle DC840 : force 1 à 4 suivant norme EN 1154
Modèle DC860 : force 1 à 5 suivant norme EN 1154
Le ferme-porte est conforme à la norme EN1154 et certifié CE.
Page 1 sur 4
Type :
DC840
Dimensions :
Ferme-porte DC 840:
corps :
plaque :
corps :
plaque :
Ferme-porte DC 860:
bras coulissant :
G893 L x l
G892 L x l
:
:
L
L
L
L
x
x
x
x
l
l
l
l
x
x
x
x
h
h
h
h
:
:
:
:
278
338
290
352
x
x
x
x
32
32
40
40
x
x
x
x
42 mm
3 mm
51 mm
3 mm
440 x 31 mm
440 x 20 mm
Accessoires :
-
DC 892 : Bras à glissière à encastrer étroit (20mm).
DC 893 : Bras standard à glissière à encastrer.
Réglages
1 à 4 EN
Porte largeur maximum 1100 mm et poids maxi 80 kgs
1 à 5 EN
Porte largeur maximum 1250 mm et poids maxi 120 kgs
-
Couleurs disponibles :
G 892 :
DC 893 :
A153 :
-
A152:
-
A812775 :
Argent
Bras coulissant à encastré étroit ( 20mm) standard
Bras coulissant à encastré standard avec options possibles :
Amortisseur de fin de course d’ouverture mécanique
(angle max. 130°)
Avec arrêt mécanique ( angle max. 130° )
Pas pour porte coupe-feu et/ou étanches à la fumée
Plaque de fixation
Page 2 sur 4
Page 3 sur 4
Page 4 sur 4
0500 – FERME-PORTE ET BRAS COULISSANT INTEGRE
AVEC ELECTROAIMANT INTEGRE
FERME-PORTE ET BRAS COULISSANT A ENCASTRER
AVEC ELECTROAIMANT INTEGRE AU BRAS POUR SIMPLE PORTE
Les portes coupe-feu, simples et bloquées ouvertes, sont équipées de ferme portes à transmission
linéaire et à bras coulissant avec adjonction d’un blocage électromagnétique. Le ferme-porte et le bras
coulissant à arrêt électromagnétique sont à encastrer.
Le bras électromagnétique est raccordé à la détection incendie, qui en cas d’alerte, coupe le courant
d’alimentation, libérant les portes.
Son fonctionnement est silencieux et indéréglable.
La porte peut être fermée manuellement, sans risque d’endommager le mécanisme, par simple
traction sur la porte.
Le bras est certifié CE et conforme à la norme EN1155, force EN 3-6
Le ferme-porte est certifié CE et conforme à la norme EN1154, force EN 1-5 DC860 et
force EN 1-4 DC840
x
Dimensions:
x
Plage d’arrêt réglable:
section
longueur
: 30 x 26 mm
: 493 mm
: de 80 à 120°.
x Alimentation : tension
fonctionnement
Consommation max
: 24 volts continu.
: 60 mA
x
: conforme EN1154
: conforme EN1155
Norme :
le ferme-porte DC860
le bras G880
A combiner avec les ferme-portes à encastrer ASSA ABLOY DC840 ou DC860
Page 1 sur 2
0500 – FERME-PORTE ET BRAS COULISSANT INTEGRE
AVEC ELECTROAIMANT INTEGRE
FERME-PORTE ET BRAS COULISSANT A ENCASTRER
AVEC ELECTROAIMANT INTEGRE AU BRAS POUR SIMPLE PORTE
Page 2 sur 2
0500 – FERME-PORTE ENCASTRE
SELECTEUR DE FERMETURE LINEAIRE INTEGRE
G 881
Les portes coupe-feu doubles, sont équipées de deux ferme portes encastrés avec technologie à came
et bras coulissants intégrés et d'un sélecteur de feuillure linéaire intégré dans la huisserie, assurant la
fermeture sélective des vantaux.
de 1350 à 2800 mm de largeur, la largeur minimale du battant secondaire étant de 400 mm.
Le sélecteur est certifié conforme aux normes EN1158.
Dimensions :
Section :
30 x 26 mm.
Longueur :
En fonction de la double porte.
Distance charnière :
1350 – 2800mm
Angle d’ouverture vantail de service :
120° (avec vantail fixe ouvert)
A combiner avec les ferme-portes à encastrer ASSA ABLOY DC840 ou DC860
Page 1 sur 2
SELECTEUR DE FERMETURE LINEAIRE INTEGRE
Page 2 sur 2
G 881
FERME – PORTE A ENCASTRER A TRANSMISSION LINEAIRE
ELECTROMAGNETIQUE(S) A ENCASTRER
Marque de référence : ASSA ABLOY G 882 – 884
Les portes coupe-feu, doubles et bloquées ouvertes, sont équipées de deux ferme portes encastrés à
transmission linéaire à bras coulissants encastrés avec adjonction de blocages électromagnétiques et
d'un sélecteur de feuillure linéaire, intégré dans l’huisserie, assurant la fermeture sélective des
vantaux.
Ils sont raccordés à la détection incendie, qui en cas d’alerte, coupe le courant d’alimentation, et libère
les portes.
de 1350 à 2800 mm de largeur, la largeur minimale du battant secondaire étant de 400 mm.
Les portes peuvent être fermées manuellement sans risque d’endommager le mécanisme par simple
traction sur un des vantaux.
Certifié conforme aux normes EN1155 et 1158.
x Dimensions :
section
longueur
largeur portes
: 30 x 26 mm.
: en fonction de la double porte.
:1350 à 2800 mm - battant secondaire min. 400 mm de large.
x Plage d’arrêt réglable :
de 70 à 120°.
x Alimentation :
tension
fonctionnement
Consommation
: 24 volts continu.
: 60 mA par arrêt électromagnétique
x Nombre d’arrêts électromagnétiques :
Modèle G 882 :
2 arrêts électromagnétiques => il est possible de maintenir le vantail de service
ou les 2 vantaux de la porte ouverts
Modèle G 884 :
Soit 1 arrêt électromagnétique contrôlant le battant actif
Soit 1 arrêt électromagnétique contrôlant les 2 battants par l’intermédiaire de la
sélection de fermeture
Le vantail de service peut rester ouvert à n’importe quel angle sélectionné (entre
70 et 120°) tant que le vantail fixe est ouvert
Page 1 sur 2
FERME – PORTE A ENCASTRER A TRANSMISSION LINEAIRE
ELECTROMAGNETIQUE(S) A ENCASTRER
Page 2 sur 2
PIVOTS DE SOL
PIVOT DE SOL A OUVERTURE A 180°
Marque de référence: SEVAX Type JANUS
Le pivot de sol, de format réduit et extra plat, garantit une grande longévité même dans les circonstances les plus
sévères.
Il fonctionne sous bain d’huile complet, les axes tournent sur double roulement à billes.
Toutes les pièces mécaniques sont en acier trempé résistant à la corrosion.
L'appareil est muni d'une soupape de sécurité contre les surcharges éventuelles.
Il est insensible aux variations de température (-20°C à +40°C) grâce une huile thermoconstante à haute
viscosité.
Le pivot convient pour porte gauche et droite, à simple ou double action. L’appareil est monté dans une boîte de
scellement en acier zingué et y est ajustable en longueur, en largeur et en hauteur.
La force du ressort de fermeture est déterminée en fonction de la largeur de la porte, et convient pour une porte
de max. 1400 mm en largeur ou d’un poids max. de 250 Kg. L’appareil Il est doté, dans son exécution standard,
d’un freinage mécanique à l’ouverture évitant tout endommagement lors de l’ouverture brusque de la porte.
Un arrêt fixe du type mécanique à 1, 2 ou 3 positions est disponible sur demande.
Le mécanisme de fermeture, enfermé dans un corps en matière inoxydable du type sidrametal, possède un
piston permettant le réglage hydraulique de la vitesse de fermeture et de l’à-coup final ainsi que de la fermeture
retardée. La rotation de l’axe entraîne une came assurant une fermeture à transmission linéaire avec couple de
force à l’ouverture dégressif et ergonomique.
L’axe rectangulaire est amovible, conique et pivote simultanément sur un roulement à billes supérieur et inférieur.
Il est crénelé de façon à permettre tout réglage possible même après pose.
Pour une pose invisible sous le recouvrement de sol l’appareil peut être fourni, sur demande, avec un axe allongé
de 5 à 30 mm.
La plaque de recouvrement est en acier inoxydable 18/8.
Le pivot du haut double action est réglable verticalement de 10 mm vers la gauche et vers la droite, afin d’ajuster
parfaitement la porte.
Les parties visibles des accessoires pour porte simple action sont polies ( finition chromé mat ).
Des caches pivots complémentaires sont inutiles.
Les pivots sont certifiées CE en conforme EN1154.
Page 1 sur 3
PIVOTS DE SOL
 Force :
3 norme EN ( norme euro ) : 18 Nm à 2° d’ouverture.
poids max.
: ±150Kg.
largeur max.
: 125 cm. en porte intérieure.
: 110 cm. en porte extérieure.
4 norme EN
poids max.
largeur max.
:
:
:
:
26 Nm à 2° d’ouverture.
±250Kg.
140 cm. en porte intérieure.
125 cm. en porte extérieure.
 Dimensions :
boîte de scellement
plaque recouvrement
: 273 x 77 x 50 mm.
: 285 x 105 mm.
 Plages contrôlées :
angle d’ouverture
fermeture retardée
vitesse
à-coup final
:
:
:
:
 Ajustement :
en hauteur
en longueur
en largeur
crapaudine double action
:
:
:
:
±
±
±
±
180°.
180 à 70°.
70 à 15°.
15 à 0°.
4 mm.
14 mm
6 mm.
10 mm à gauche et à droite.
Options à préciser:
 axe amovible
 arrêt mécanique à 85°/90°/105°/135°/180°
Page 2 sur 3
: allongé par tranche de 5 mm jusqu’à 30
mm.
: non amovible.
PIVOTS DE SOL
Pivot :
Accessoires:
Pivot du haut double action:
Bras du bas double action:
Pivot du haut simple action:
Bras du bas simple action:
Page 3 sur 3
PIVOT DE LINTEAU
Marque de référence: SEVAX Type JANUS LINTEAU
Le ferme-porte encastré dans le linteau est de format réduit, extra plat et garantit une grande
longévité même dans les circonstances les plus sévères. Il fonctionne sous bain d’huile complet, les
axes tournent sur double roulement à billes. Toutes les pièces mécaniques sont en acier trempé
résistant à la corrosion.
L'appareil est muni d'une soupape de sécurité contre les surcharges éventuelles. Il est insensible aux
variations de température (-20°C à +40°C) grâce une huile thermoconstante à haute viscosité.
Le pivot fonctionne de manière centrée et convient pour porte gauche et droite, à simple ou double
action. L’appareil est pourvu de deux équerres de montage et se monte soit dans un profil en
aluminium spécifique ( disponible chez le fabricant ) avec
deux barrettes de montage, soit
directement dans d’autres profils ou linteau en bois.
La force du ressort de fermeture est déterminée en fonction de la largeur de la porte, et convient pour
une porte de max. 1400 mm en largeur ou d’un poids max. de 250 Kg. L’appareil Il est doté, dans son
exécution standard, d’un freinage mécanique à l’ouverture évitant tout endommagement lors de
l’ouverture brusque de la porte.
Un arrêt fixe du type mécanique à 1, 2 ou 3 positions sont également disponibles sur demande.
Le mécanisme de fermeture, enfermé dans un corps en matière inoxydable du type sidrametal,
possède un piston permettant le réglage hydraulique de la vitesse de fermeture et de l’à-coup final
ainsi que de la fermeture retardée. La rotation de l’axe entraîne une came assurant une fermeture à
transmission linéaire avec couple de force à l’ouverture dégressif et ergonomique.
L’axe carré est amovible et pivote simultanément sur un roulement à billes supérieur et inférieur. Il est
crénelé de façon à permettre tout réglage possible même après pose.
De façon à permettre une pose invisible, quelle que soit le linteau, l’axe peut être livré en longueurs
de 30 ou 50 mm.
Le pivot du haut ( simple ou double action ) est réglable verticalement de 10 mm vers la gauche et
vers la droite, afin d’ajuster parfaitement la porte.Le bras du bas pivote sur un axe carré monté sur
bille logée dans une plaque en bronze de 115 x 30 mm.
Sont également disponibles, les pentures inférieures et supérieures adaptées à différentes encoches
pour portes en verre.
Les pivots sont certifiées CE en conforme EN1154.
Page 1 sur 3
PIVOT DE LINTEAU

Dimensions :
pivot
penture supérieure
bras du bas
: 310 ( 260 ) x 68 x 48 mm.
: 224 x 31 x 18 mm.
: 205 x 29 x 20 mm.

Force :
3 norme EN ( norme euro )
poids max.
largeur max.
:
:
:
:
±150Kg.
4 norme EN
poids max.
largeur max.
:
:
:
:
±250Kg.
angle d’ouverture
fermeture retardée
vitesse
à-coup final
:
:
:
:
±
±
±
±

Plages contrôlées :
Options à préciser:
 axe allongé
 arrêt mécanique à 90°/105°/135°
: longueur 50 mm.
: non amovible.
Page 2 sur 3
135°.
135° à 70°.
70 à 15°.
15 à 0°.
PIVOT DE LINTEAU
Pivot:
Accessoires:
Bras du haut:
Bras du bas:
Faux pivot:
Page 3 sur 3
FERME-PORTE A CREMAILLAIRE ET FONCTION PASSAGE LIBRE
Référence : ASSA ABLOY DC 640
Ferme-porte hydraulique thermo-constant, constitué d’un boîtier en aluminium coulé à haute
densité, recouvert d’un capot en aluminium.
Le mécanisme de fermeture est constitué d'un engrenage à crémaillère, pignon et ressort. En plus,
un arrêt électro-hydraulique est intégré, actif à partir de 70° d’ouverture minimale. Le ferme-porte
est monté avec un bras spécifique pour un passage libre, soit avec un bras compas pour une porte
de largeur maximale 1400 mm, soit avec modèle bras coulissant dans une glissière en aluminium
pour une porte de largeur maximale 1100 mm.
Le ferme-porte a une consommation de 90 mA / 24 VDC.
Le ferme-porte est insensible aux variations de température grâce à l’emploi d’une huile à viscosité
constante et d’un clapet thermostatique qui équilibre d’éventuelles différences de viscosité même
dans des conditions extrêmes de température ( -35 à + 45° C ).
Il est de plus équipé de vannes anti-vandalisme excluant toute détérioration même en cas de
Convient aux portes coupe-feu, aux portes gauches et droites, pour un montage sur la porte et sur
la huisserie, côté charnières ou côté opposé aux charnières en montage normal ou inversé.
L’axe du ferme-porte, à fine crénelure, est amovible et permet de la sorte un positionnement flexible
du ferme-porte par rapport à l’huisserie (14 mm maxi).
La force de fermeture ajustable de EN3 à EN4 (modèle avec bras coulissant) ou de EN3 à EN6
suivant la norme EN 1154 (modèle avec bras compas) est réglable par vis latérale en fonction de la
largeur du vantail.
La vitesse de fermeture, à coup-final et frein à l’ouverture sont réglable à partir de vis de réglage
derrière le capot.
Aussi bien le capot que le bras à glissière ou compas sont disponibles en couleur standard ( argent),
en blanc (RAL9016), en brun (RAL8014) ou noir (RAL9005).
Autres couleurs RAL sur demande.
Fonctionnement:
Le ferme-porte standard est équipé d’un système de blocage électromagnétique raccordé soit à un
détecteur de fumée, soit à une centrale incendie. Tant que le système est alimenté, le ferme-porte
est inactif, la porte reste dans la position où on la laisse comme s’il n’y avait pas de ferme-porte.
Dès qu’il y a coupure de courant (via détection incendie), le bras du ferme-porte est libéré et la
porte se referme.
=>La solution idéale pour les personnes à mobilités réduites.
Suivant l’arrêté, approuvé par le gouvernement flamand, les portes RF dans les centres de personnes
âgées et de réadaptation doivent être équipées de ferme-porte à bras débrayable et fonction
« passage libre » .
Le ferme-porte est conforme à la norme EN1155 et aux prescriptions CE.
Page 1 sur 4
Dimensions : Capot standard en alu:
Bras coulissant :
L x l : 400 x 71 mm , profondeur : 63mm
L x l : 518 x 23 mm, profondeur : 33mm
Réglages :
par vis frontales : entre 180° et 0°
par vis frontales : entre 15° et 0°
à partir de 75°
Force :
-
Vitesse de fermeture :
A coup-final :
Frein à l’ouverture :
Réglable en continu à partir de vis de réglages:
Modèle équipé d’un bras coulissant
Modèle équipé d’un bras compas
Force 4 => largeur porte maxi 1100 mm, poids maxi 80 Kg
Force 6 => largeur porte maxi 1400 mm, poids maxi 120 Kg
Alimentation :
Consommation :
EN3 à EN4
EN3 à EN6
24V DC (avec alimentation stabilisée)
90 mA
Selon l’application, les portes seront équipées d’un ferme-porte à passage libre avec soit :
- Bras coulissant débrayable DCG694
- Bras compas débrayable DCL690
Options:
DCA140
Boitier de raccordement avec passe-câble
Î A prévoir quand le ferme-porte est monté sur la feuille de porte
En cas de double portes, les ferme-portes peuvent être uniquement combinés avec un sélecteur de
fermeture TL1002-1005
Page 2 sur 4
ACTIVATION
L’appareil doit être alimenté en 24V DC en position feuille de porte fermée.
Lors de la première ouverture de la porte (angle minimal 70°), la pointe sur le bras emmène la
came sur l’axe et arme l’appareil jusqu’à l’angle d’ouverture désiré.
Le piston est alors bloqué par une ventouse magnétique.
Tant que l’appareil est alimenté, le piston est tenu fixe et le ferme-porte est inactif.
On peut alors ouvrir et fermer la porte sans résistance comme s’il n’y avait pas de ferme-porte
=>passage libre.
Dès qu’on coupe le courant, le piston est libéré et l’axe tourne, et l’action du ferme-porte est activée
=> la porte qui se referme.
Page 3 sur 4
Page 4 sur 4
0600 – ARRETS DE PORTE
ARRÊTS DE PORTE AU SOL
TYPE DEMI-DOME
Marque de référence : LITTO TONIC LINE TL 0701
Les arrêts de porte au sol, en acier inoxydable brossé, ont une forme arrondie type “demi dôme”,
avec une butée en caoutchouc noir.
Ils sont solidement fixés au sol par une vis métrique et une cheville expansive M 8.
Dans le cas de portes détalonnées, ils seront surélevés par une plaque d’épaisseur de sorte à
compenser les différences de hauteur. Le cas échéant, la vis de fixation sera allongée.
L’effet de rotation est supprimé par un ergot situé à la base de l’arrêt de porte. Lors de la pose, on
veillera à forer le trou destiné à celui-ci dans le revêtement de sol.
• Dimensions
développement
hauteur
butée
vis de fixation
48 x 56mm
18 mm
8 mm d’épaisseur
M 8 x 60 mm
• Plaques d’épaisseur développement 42 x 56 mm et hauteur 10 mm
• Utilisation poids de porte jusqu’à 40 Kg
Options à préciser : plaques d’épaisseur 10 mm.
TL0701SS
Page 1 sur 6
ARRÊTS DE PORTE AU SOL
TYPE CYLINDRIQUE
Les arrêts de porte au sol, en acier inoxydable brossé, ont une forme cylindrique, avec une butée
circulaire en caoutchouc noir, terminée par un couvercle de 5 mm d’épaisseur.
Ils sont solidement fixés au sol par une vis nickelée et une cheville expansive appropriée.
La fixation est invisible grâce au couvercle de finition vissé au corps de l’arrêt de porte.
• Dimensions
diamètre
total 35 mm
corps 30 mm
hauteur
totale 30 mm
butée
épaisseur 10 mm
vis de fixation 5 x 50 mm
• Utilisation poids de porte jusqu’à 30 Kg.
Page 2 sur 6
ARRÊTS DE PORTE MURAL
Marque de référence : LITTO TONIC LINE TL 0704--SS
Les arrêts de porte muraux en acier inoxydable brossé ont une forme cylindrique avec une butée en
caoutchouc noir.
Ils sont constitués d’un tube de 30 mm de diamètre, dans lequel est insérée la butée en caoutchouc
de même diamètre.
Ils sont solidement fixés au mur par une vis nickelée et une cheville expansive appropriée.
La fixation est invisible grâce à la butée insérée dans le corps de l’arrêt de porte.
Différentes longueurs sont disponibles
• Dimensions développement 30 mm
longueur 25 mm, 60 mm, 80, 100, 120 mm
butée 10 mm
vis de fixation 5 x 50 mm
Modèles muraux disponibles :
Arrêt
Arrêt
Arrêt
Arrêt
Arrêt
de
de
de
de
de
porte
porte
porte
porte
porte
mural
mural
mural
mural
mural
cylindrique
cylindrique
cylindrique
cylindrique
cylindrique
ø30x26mm, butée ø30x10mm, vis 5x35 et cheville S8
Page 3 sur 6
TL0704SS
TL070460SS
TL070480SS
TL0704100SS
TL0704120SS
ARRÊTS DE PORTE – TYPE UNIVERSEL
POUR POSE AU SOL OU POSE MURALE
Les arrêts de porte universels, en acier inoxydable brossé, peuvent être posés en applique sur le sol
ou au mur.
Ils sont constitués d’un tube de 25 mm de diamètre, sur lequel est monté une butée en caoutchouc
noir de 35 mm x 10 mm.
Ils sont solidement fixés par une vis nickelée et une cheville expansive appropriée.
La fixation est invisible grâce à la butée insérée dans le corps de l’arrêt de porte.
Modèle TL0705 – TL0706
• Dimensions
diamètre
total 35 mm.
corps 25 mm.
hauteur totale
37 mm. (TL 0705)
70 mm. (TL 0706)
butée épaisseur
15 mm.
vis de fixation 5 x 50 mm.
Modèle TL0707 avec rosace
• Dimensions
diamètre
total 38 mm.
corps 25 mm.
Rosace 32 mm
hauteur totale
48 mm.
butée épaisseur
25 mm.
vis de fixation 5 x 50 mm.
Page 4 sur 6
TL0706SS
TL0705SS
Page 5 sur 6
TL0707SS
Page 6 sur 6
0700 – VERROUS DE PORTE
VERROUS POUR DOUBLES PORTES
TYPE A ENCASTRER – POUR PORTES RF
Marque de référence : LITTO TONIC LINE TL0801SS
Les doubles portes sont munies d’une paire de verrous haut et bas à bascule, à mortaiser dans le
chant de la porte.
Le corps du verrou est en acier inoxydable AISI 304.
Le manœuvre du verrou se fait de manière aisée par un levier en acier inox dont le dégagement se
fait par simple traction et poussée.
Le mécanisme intérieur, monte sur ressort, agit sur un pêne en acier bichromaté.
Le verrou supérieur est livré avec gâche plate en inox.
• Dimensions Verrou
Pêne
Longueur 200 mm
Largeur 16 mm
Profondeur 13 mm
Acier bichromaté Ø 8 mm
Course 13 mm
Page 1 sur 2
0700 – VERROUS DE PORTE
VERROUS POUR DOUBLES PORTES
TYPE A ENCASTRER – POUR PORTES RF
Page 2 sur 2
0800 – PAUMELLES
PAUMELLES EN ACIER INOXYDABLE
AVEC BAGUE D’USURE DE 6 mm
Les portes sont suspendues sur paumelles en acier inoxydable 18/10, brossé et poli, à bouts plats.
La broche et la bague d’usure sont également en acier inoxydable.
Les lames sont arrondies et pourvues chacune de 4 trous de vis fraisés.
La bague d’usure, parfaitement cylindrique, est indépendante de la broche et remplaçable en cas
d’usure. Les bagues d’usure serties sur la broche, étant inamovibles ne sont pas admises.
Les capuchons haut et bas sont décolletés et parfaitement cylindriques.
Les bagues d’usure estampées ainsi que les capuchons haut et bas ne présentant pas un aspect
impeccable sont à rejeter.
Le nombre de paumelles est adapté aux dimensions et au poids de la porte; généralement 3
paumelles par porte jusqu’à 93 cm de largeur, au-delà 4 paumelles min.
En cas de portes fortement sollicitées, la bague d’usure peut être remplacée par une bague avec
roulement à billes.
Les paumelles sont certifiées CE et EN 1935
• Dimensions
hauteur totale
hauteur lames
largeur ouverte
largeur lame
épaisseur lame
bague usure
capuchons
noeud Ø
broche Ø
106 mm.
100 mm.
88 mm.
36 mm à partir du noeud.
3 mm.
6 mm.
3 mm.
16 mm.
10 mm.
• Résistances
pression sur la broche
130 Kg.
test à la corrosion
258 h.
qualité inox
acier inoxydable 18/10 ( AISI 304 ).
• en option roulement à billes Ø 17 x 6 mm.
art.N°
TL 1102.
bague de 6 mm.
Paumelle 16 mm pour porte bois et chambranle bois avec
Page 1 sur 2
0800 – PAUMELLES
SERIE STANDARD
avec bague de 6 mm.
Article : Tl 1102
Page 2 sur 2
0800 – PAUMELLES
SERIE HELICOÏDALE
Les portes, qui doivent se dégager vers le haut et avoir tendance à se refermer, sont suspendues
simultanément sur 2 ou 3paumelles ordinaires et sur une paumelle hélicoïdale en acier inoxydable
18/8, brossé et poli, à bouts plats. La broche est également en acier inoxydable.
Les dimensions doivent correspondre exactement à celles des paumelles ordinaires.
Les lames sont arrondies et pourvues chacune de 4 trous de vis fraisés.
Les capuchons haut et bas sont décolletés et parfaitement cylindriques.
Les capuchons haut et bas ne présentant pas un aspect impeccable sont à rejeter.
• Dimensions
hauteur totale
hauteur lames
largeur ouverte
largeur lame
épaisseur lame
hélice
capuchons
noeud Ø
broche Ø
106 mm.
100 mm.
88 mm.
36 mm à partir du noeud.
3 mm.
12 mm à 180°.
3 mm.
16 mm.
10 mm.
• Résistances
pression sur la broche
test à la corrosion
qualité inox
130 Kg.
258 h.
acier inoxydable 18/10 ( AISI 304 ).
CE TYPE DE PAUMELLE NE PEUT, EN AUCUN CAS, REMPLIR LA FONCTION DU FERMEPORTE AUTOMATIQUE.
Page 1 sur 2
0800 – PAUMELLES
SERIE HELICOÏDALE
Modèle TL 1104 :
Page 2 sur 2
0900 – GACHES ELECTRIQUES
GACHE ELECTRIQUE MINI DIMENSIONNEE
Marque de référence : effeff type 118 – 128 – 138
Gâche électrique à dimensions très réduites permettant son encastrement dans tous types de
chambranles, et plus particulièrement dans des profilés étroits en aluminium, PVC ou acier.
Elle est équipée d’une lèvre de verrouillage réglable 3 mm en profondeur. Celle-ci pivote à
l’intérieur du boîtier, évitant ainsi tout dévidement inesthétique dans le chambranle. Elle est
universelle et peut être montée gauche ou droite ou à l’horizontale. De plus, son alimentation est
possible, tant en courant continu qu’alternatif.
Les modèles 118 et 128 peuvent être alimentés tant en courant continu qu’alternatif, le modèle
138 ne travaille qu'en courant continu.
Elle est du type à encastrer avec coffre en fonte laquée et têtières satisfaisant à toutes les
possibilités d’installation. Elle offre une résistance à l’effraction de 3750 N
De plus, la décondamnation est assurée même sous précontrainte entre 30 et 200 N
L’utilisation du système Profix permet d’éviter de devoir entailler le chambranle (portes bois) ou le
profilé métallique ou PVC. La gâche électrique est donc invisible, lorsque la porte est refermée.
Applications Profix 1 : Portes affleurantes avec un écart pêne lançant & chambranle de 9,4mm ou +
Applications Profix 2 : Portes à recouvrement avec écart pêne lançant & chambranle de 6,0mm ou +
• Dimensions
• Testé
66 x 16 x 25,5 mm
à 250.000 cycles
• Fonctionnement
par impulsion de courant type 118
par impulsion stationnaire type 128
par rupture de courant type 138
• RR
Contact de signalisation porte ouverte ou fermée (24V/1A) (hauteur 74 mm)
• 05
Diode pour contrôle d’accès
• Type de têtière
voir schémas
• cliquet E
pour maintien mécaniquement en position déverrouillée
Compatibilité
à tous types de serrures, y compris celles équipées de lançant blocable
Caractéristiques techniques électriques
-Tension
10-24 V AC-DC
consommation en déverrouillage électrique permanent : 11-13 V
22-42 V AC-DC consommation en déverrouillage électrique permanent : 22-26 V
-Consommation
12 V DC : 280 mA / 12 V AC : 250 mA / 24 V DC : 560 mA / 24 V AC : 500 mA
Page 1 sur 4
Page 2 sur 4
Têtière pour portes aluminium/PVC
Têtière courte (Pas de pêne dormant)
Pour portes aluminium/PVC
Page 3 sur 4
Têtière LAP pour portes Bois
Têtière LAP courte (Pas de pêne dormant)
Pour portes bois
Page 4 sur 4
GACHE ELECTRIQUE DE SECURITE AVEC FONCTION ANTI-PANIQUE
Marque de référence : effeff 331
Les portes sur chemin d’évacuation à contrôler seront maintenues en position verrouillées par une
gâche électrique de haute sécurité à courant positif (travaillant par rupture), conçue spécialement
pour la condamnation des issues de secours ; elle est donc munie d’une fonction anti-panique. Ceci
implique une décondamnation sûre de la porte même sous une poussée de 5.000N max. Par ce
biais, on allie la protection anti-intrusion pour ce qui concerne le verrouillage ainsi que la protection
des personnes, même en situation de panique, pour ce qui concerne le déverrouillage.
Ce type de gâche trouve également ses applications dans les systèmes de sas, portes acoustiques
ou toutes autres portes pour lesquelles la conception doit tenir compte de la pression exercée sur le
demi-tour de la gâche par le pêne lançant de la serrure. La gâche électrique convient pour un
montage vertical ou horizontal dans le chambranle. Elle est du type à encastrer avec coffre en fonte
laquée et têtière en acier inox courte de 3 mm d’épaisseur et présente une résistance à l’effraction
de 7.500 N.
Les contacts de signalisation ‘ouvert / fermé’ incorporés signalent l’état de la porte. La signalisation
“porte fermée” n’est possible que lorsque la porte est parfaitement verrouillée et le pêne en saillie
maximum.
Afin d’assurer la fonction anti-panique de ce type de gâche, il est impératif de l’utiliser
exclusivement avec des serrures sans pêne dormant.
• Têtière
• Profondeur d’encastrement
• Résistance à la poussée latérale
25 x 200 x 3mm
43mm
765Kg
Options:
• RR
• AK/R
Contact de signalisation porte ouverte ou fermée.
(libre de potentiel) ;
Contact de signalisation de mise en/hors tension de la bobine
intégré dans le boîtier de la gâche
• Type de têtière
Page 1 sur 2
GACHE ELECTRIQUE DE SECURITE AVEC FONCTION ANTI-PANIQUE
Marque de référence : effeff 331
CARACTERISTIQUES ELECTRIQUES
•
•
•
•
Tension
Consommation
Puissance
Indice de protection
24V.dc - 48V.dc
145mA en 24V - 72mA en 48V
3,5 W
IP 42
Page 2 sur 2
1000 – VERROU ELECTRIQUE
VERROU ELECTRIQUE
VERROU A PENE MOTORISE POUR PORTES SIMPLE OU DOUBLE ACTION
Marque de référence : effeff 351 M.80
Le verrou est un modèle à encastrer, composé d’un coffre en acier inox et d’une têtière inox de 3mm
d’épaisseur à coins arrondis, dotée de deux trous de fixation chanfreinés.
Le pêne est en acier, triangulaire, permet le verrouillage de portes double action.
Ils sont utilisables sur portes gauche ou droite, montage dans la porte ou le chambranle, montage
vertical sur les simples vantaux, et horizontal sur le haut des huisseries, pour les doubles vantaux.
Ces verrous de haute sécurité présentent une résistance à l’effraction de 5 000 N.
Le verrou fonctionne par rupture de courant (Sécurité positive); il maintient la porte déverrouillée par
absence de courant (Pêne rétracté).
La rétractation du pêne est garantie même sous précontrainte de 5000 N (fonction anti-panique).
Le pêne est motorisé et son action est silencieuse.
Un contact magnétique intégré dans la têtière, signale la position « ouverte » ou « fermée » de la
porte. Le verrouillage se fait aussitôt que le contact indique « porte fermée ».
Le verrou a été testé d’usine résistant à 1.000.000 cycles, est certifié CE et peut se placer sur une
porte coupe-feu.
Caractéristiques techniques mécaniques :
•
•
•
•
•
têtière
profondeur d’encastrement
pêne dormant
résistance à la poussée latérale
ouverture même sous précontrainte
:
:
:
:
:
25 x 200 mm x 3 mm
42 mm
30 mm x 20 mm, saillie 10mm
500 kg
500 kg
Caractéristiques techniques électriques :
• Ouverture par rupture de courant
• Multi-Voltage :
• Contacts de signalisation:
12V DC- 48V DC
porte fermée,
pêne verrouillé
-15° à 50°
• Température de fonctionnement :
Page 1 sur 2
1000 – VERROU ELECTRIQUE
VERROU ELECTRIQUE
VERROU A PENE MOTORISE POUR PORTES SIMPLE OU DOUBLE ACTION
Marque de référence : effeff 351 M.80
Page 2 sur 2
1000 – SERRURES ELECTROMECANIQUES
SERRURES ELECTROMECANIQUES MOTORISEES
SERRURE MOTORISEE POUR PORTES BOIS ET PORTES PROFILEES
Marque de référence : effeff Serie 509 X 502PZ
Les serrures électromécaniques motorisées sont destinées aux portes extérieures et intérieures
nécessitant une haute sécurité.
Elles sont conçues pour fonctionner avec des ouvre portes automatiques ou pour être commandées
par une grande variété de générateurs d’impulsions tels que : lecteurs de badges, claviers
numériques, contacteurs à clés, boutons de commande, minuteries etc...
Elles sont du type à encastrer, pour cylindre européen, avec coffre fermé en tôle chromée de ±2
mm d’épaisseur, disponibles en version étroite (Pour portes en aluminium).
La têtière de 3 mm d’épaisseur est en acier inoxydable brossé tandis que sa gâche spécifique est en
acier chromé. Les pênes sont en acier nickelé poli, la noix est en acier.
Cette serrure possède la fonction panique; c’est à dire que la manœuvre de la béquille ou de la
barre panique intérieure rétracte le pêne dormant et libère le pêne lançant « double action antifriction ». La sortie est toujours libre. La serrure convient donc pour les sorties de secours, sauf
lorsque le contrôle d’accès s’opère de part et d’autre de la porte et que la béquille ou la barre
panique est remplacée par un bouton fixe.
la mise en sécurité de la porte à chaque fermeture. Le pêne dormant est à projection automatique
par ressort activé par enfoncement du palpeur présent sur la têtière de la serrure en combinaison
avec le pêne lançant.
Le pêne lançant, double action et antifriction, est automatiquement bloqué par saillie du pêne
dormant. La serrure offre dès lors 2 points de fermeture. La serrure répond à la norme DIN 18251
Classe 5 et a une résistance latérale de 30KN.
Les serrures sont percées de façon à permettre le passage des vis à douilles des plaques ou rosaces
Fonctionnement
* Porte fermée:
Les pênes lançant et dormant sont verrouillés, même en cas de panne
électrique (Fail secure).
Le palpeur est enfoncé.
* Ouverture: La serrure est sous tension permanente. Une impulsion génère une courte fermeture
d’un contact libre de potentiel dans le module de commande et déverrouille le pêne
dormant motorisé en 0,7 sec., durant un temps défini (réglable entre 2 et 15 sec.).
Par impulsion continue, le pêne reste rétracté indéfiniment jusqu’à la fin du signal.
Le palpeur est saillant dès que la porte est dégagée.
Page 1 sur 5
* Fermeture: Les pênes lançant et dormant sont verrouillés automatiquement, par projection via
enfoncement du palpeur et du pêne lançant, même en cas de panne électrique.
Le palpeur est à nouveau enfoncé.
* Protection: Si après rétraction du pêne dormant, aucune manipulation de la porte n’est
enregistrée endéans les 2 à 15 secondes, la serrure se reverrouille
* Déverrouillage: Par la clenche intérieure, ou en se servant de la clé du cylindre à l’extérieur.
Caractéristiques
• Voltage
•
•
•
•
•
•
•
12 à 24 VDC ( -10, + 15%)
12 à 18 VDC ( -10, + 10% )
Sens d’ouverture
Réversible Gauche - Droite ( par petite vis inbus)
Fonction panique
Côté intérieur
Fonctionnement
Par impulsion
Verrouillage automatique par combinaison mécanique entre le pêne lançant et la palpeur.
Consommation
800 mA. en 12V jusque 20°C
250 mA. en 24V jusque 20°C
Signalisation
état du pêne dormant
utilisation de la béquille
utilisation du cylindre
état de la porte
Echelle de température
-20°C jusque +60°C
Dimensions (Bois) :
• distance d’entraxe
72 mm.
• distance d’entrée de base 55 - 60 - 65 mm.
• noix
carré de 8 (Avec réducteur) ou 9 mm
• têtière arrondie
24 x 235 mm.
20 x 235 mm.
• saillie pêne dormant
20 mm.
• saillie pêne anti-friction
10 mm.
• pêne dormant haut. x épais.
35 x 7,8 mm.
• cylindre
demi-cylindre profilé à panneton à 45°.
• Résistance du pêne dormant
30.000N
Page 2 sur 5
Dimensions (Portes profilées) :
•
•
•
•
•
•
•
•
•
distance d’entraxe
92 mm.
distance d’entrée de base 35 mm (30 - 45 mm disponible)
noix
carré de 8 (Avec réducteur) ou 9 mm
têtière
arrondie 24 x 300 mm.
saillie pêne dormant
20 mm.
saillie pêne anti-friction 10 mm.
pêne dormant
haut. x épais. 35 x 7,8 mm.
cylindre
Résistance du pêne dormant
30.000N
Les serrures sont conformes à la norme DIN 18251 Classe 5, à la norme anti-panique EN 179 des
barres anti-paniques étant également disponibles pour se conformer à la norme EN 1125.
Les serrures sont certifiées CE et BENOR ATG Rf 30-60
Page 3 sur 5
Portes profilées
Page 4 sur 5
Page 5 sur 5
SERRURES ELECTRIQUES A SOLENOÏDE POUR PORTES BOIS OU PROFIL ETROIT
Côté extérieur contrôlé, côté intérieur toujours libre avec fonction panique
Marque de référence : effeff Série 709 x --- PZ
Les serrures à solénoïde offrent un contrôle électrique d’ouverture sur la béquille extérieure et un
déverrouillage mécanique par la béquille du côté intérieur.
Elles sont conçues pour fonctionner en liaison avec des lecteurs de badges, claviers numériques, contacteurs à
clés, boutons de commande, minuteries etc. autorisant ou interdisant l’accès.
Le contrôle électrique d’ouverture s’opère soit par impulsion ou par rupture de courant ( à programmer ).
Elles sont du type à encastrer, pour cylindre européen, avec coffre fermé en tôle chromée de ±2 mm
d’épaisseur. La têtière de 3 mm d’épaisseur est en acier inoxydable brossé tandis que sa gâche spécifique est
en acier chromé. Les pênes sont en acier nickelé poli, la noix dédoublée est en acier. La serrure ne possède
aucune pièce en zamak.
Cette serrure possède la fonction panique; c’est à dire que la manoeuvre de la clenche intérieure rétracte le
pêne dormant et libère le pêne lançant « double action anti-friction ». La sortie est toujours libre.
La serrure convient donc pour les sorties de secours (EN 179).
Elle est en outre pourvue d’un mécanisme de verrouillage automatique du pêne dormant qui assure la mise en
sécurité de la porte à chaque fermeture. Le pêne dormant est à projection automatique par ressort activé par
enfoncement du palpeur présent sur la têtière de la serrure en combinaison avec le pêne lançant.
Le pêne lançant, double action et antifriction, est automatiquement bloqué par saillie du pêne dormant. La
serrure offre dès lors 2 points de fermeture.
Les serrures sont percées de façon à permettre le passage des vis à douilles des plaques et rosaces fixant les
quincailleries entre elles.
Fonctionnement :
* Porte fermée:
Les pênes lançant et dormant sont verrouillés, même en cas de panne électrique.
Le palpeur est enfoncé. La béquille extérieure est désactivée et sans effet sur les pênes.
* Ouverture:
Par impulsion ou rupture de courant sur le solénoïde, la béquille extérieure
Actionne le pêne dormant et libère le pêne lançant aussi longtemps que :
* la serrure est alimentée si celle-ci fonctionne par impulsion de courant. Fail secure
* la serrure n’est pas alimentée si celle-ci fonctionne par rupture de courant. Fail safe
* La béquille extérieure est activée.
* Le palpeur est saillant dès que la porte est dégagée.
* Fermeture:
Les pênes lançant et dormant sont verrouillés automatiquement, par projection via enfoncement
du palpeur et du pêne lançant, même en cas de panne électrique.
Le palpeur est à nouveau enfoncé.
* Déverrouillage:
Mécanique
Par la béquille intérieure, ou en se servant de la clé du cylindre à l’extérieur
Dans le cas d’un contrôle d’accès extérieur, les fonctions intérieure et extérieure des béquilles étant différentes,
il est impératif d’utiliser une tige carrée dédoublée indépendante.
Page 1 / 4
• Bi-voltage de
12 à 24 V DC (-10, +15%)
• Sens d’ouverture
Réversible Gauche - Droite ( par petite vis inbus)
• Fonction panique
Réversible Côté intérieur ou extérieur (par petite vis inbus)
• Fonctionnement
Par impulsion ou par rupture (interrupteur)
• Verrouillage automatique
.
• Consommation
par combinaison mécanique entre le pêne lançant et la palpeur
400 mA. en 12V jusque +20°C
• Signalisation état du pêne dormant
état de la porte
• Echelle de température
Dimensions serrure étroite:
• distance d’entraxe
• distance d’entrée de base
• noix carré dédoublé de
• têtière carrée
• saillie pêne dormant
• saillie pêne anti-friction
• pêne dormant haut. x épais.
• cylindre
• Résistance du pêne dormant
92 mm.
30 - 35 mm ( 40 - 45 mm disponible ).
8 ou 9 mm
24 x 300 mm.
20 mm.
10 mm.
35 x 7,8 mm.
10.000N
Dimensions serrure porte bois ou acier :
•
•
•
•
•
•
•
•
•
distance d’entrée de base
noix carré dédoublé de
têtière carrée
72 mm.
55 - 60 - 65 mm.
8 ou 9 mm
24 x 235 mm.
20 x 235 mm
20 mm.
saillie pêne anti-friction
10 mm.
pêne dormant haut. x épais.
35 x 7,8 mm.
cylindre
Résistance du pêne dormant 10.000N
Les serrures sont conformes à la norme DIN 18250 Classe 3, à la norme anti-panique EN 179 , des barres anti-paniques étant
également disponibles pour se conformer à la norme EN 1125.
Page 2 / 4
Page 3 / 4
Page 4 / 4
1000 – SERRURES ELECTRIQUES
SERRURE ELECTRIQUE A SOLENOÏDE POUR PORTES BOIS,ACIER OU PROFILE ALU
Côté intérieur ET côté extérieur contrôlés
Marque de référence : effeff Serie 709 X --- PZX
Les serrures à solénoïde offrent un contrôle électrique d’ouverture sur la béquille extérieure et
intérieure.
Elles sont conçues pour fonctionner en liaison avec des lecteurs de badges, claviers numériques,
contacteurs à clés, boutons de commande, minuteries etc...autorisant ou interdisant l’accès.
Le contrôle électrique d’ouverture s’opère soit par impulsion ou par rupture de courant (à
programmer).
Elles sont du type à encastrer, pour cylindre européen, avec coffre fermé en tôle chromée de ±2
mm d’épaisseur. La têtière de 3 mm d’épaisseur est en acier inoxydable brossé tandis que sa gâche
spécifique est en acier chromé. Les pênes sont en acier nickelé poli, la noix dédoublée est en acier.
La serrure ne possède aucune pièce en zamak.
la mise en sécurité de la porte à chaque fermeture. Le pêne dormant est à projection automatique
par ressort activé par enfoncement du palpeur présent sur la têtière de la serrure en combinaison
avec le pêne lançant.
Le pêne lançant, double action et antifriction, est automatiquement bloqué par saillie du pêne
dormant. La serrure offre dès lors 2 points de fermeture.
Fonctionnement :
* Porte fermée:
Les pênes lançant et dormant sont verrouillés, même en cas de panne
électrique.
Le palpeur est enfoncé. Les béquilles intérieure et extérieure sont désactivées
et sans effet sur les pênes.
* Ouverture:
Par impulsion ou rupture de courant sur le solénoïde, la béquille extérieure et la
béquille intérieure actionnent le pêne dormant et libèrent le pêne lançant aussi
longtemps que :
* la serrure est alimentée si celle-ci fonctionne par impulsion de courant.
Fail secure
* la serrure n’est pas alimentée si celle-ci fonctionne par rupture de courant.
Fail safe.
* La paire de béquilles est activée.
* Le palpeur est saillant dès que la porte est dégagée.
* Fermeture:
Les pênes lançant et dormant sont verrouillés automatiquement, par projection
Via enfoncement du palpeur et du pêne lançant, même en cas de panne
électrique.Le palpeur est à nouveau enfoncé.
* Déverrouillage:
Mécanique
Avec la clé du cylindre à l’extérieur et/ou à l’intérieur.
Page 1 sur 4
• Bi-voltage de
• Sens d’ouverture
• Fonctionnement
• Verrouillage
la palpeur.
• Consommation
12 à 24 V DC (-10, +15%)
Réversible Gauche - Droite (par petite vis inbus)
Par impulsion ou par rupture (interrupteur)
automatique par combinaison mécanique entre le pêne lançant et
• Signalisation
état du pêne dormant
état de la porte
• Echelle de température
Dimensions serrure étroite:
•
•
•
•
•
•
•
•
•
92 mm.
distance d’entrée de base 30 - 35 mm (40 - 45 mm disponible).
noix carrée de
8 ou 9 mm
têtière carrée
24 x 300 mm.
20 mm.
saillie pêne anti-friction 10 mm.
35 x 7,8 mm.
cylindre
cylindre profilé à panneton à 45°.
10.000N
Dimensions serrure porte bois ou acier :
•
•
•
•
distance d’entrée de base
noix carrée
têtière carrée
•
•
•
•
•
saillie pêne anti-friction
cylindre
72 mm.
55 - 60 - 65 mm.
8 ou 9 mm
24 x 235 mm.
20 x 235 mm
20 mm.
10 mm.
35 x 7,8 mm.
cylindre profilé à panneton à 45°.
10.000N
Les serrures sont conformes à la norme DIN 18250 Classe 3.
Page 2 sur 4
Page 3 sur 4
Page 4 sur 4
1300 – ACCESSOIRES ELECTRIQUES
PASSE CABLES A ENCASTRER
Marque de référence : TONIC LINE TL 0903 - TL 0904
Passe câble à encastrer, qui assure la continuité électrique ininterrompue entre la porte et le
chambranle.
Il est en acier inox, composé d’un caisson à entailler dans le champ de la porte et d’un ressort en
spirale, par lequel le câble est transféré, et dont l’embout est à visser sur le chambranle.
Porte fermée, il est invisible, assure la sécurité et ne nuit pas à l’esthétique de la porte.
L’âme des câbles à mettre en œuvre sera obligatoirement de type souple.
Le choix du passe câble sera fait en fonction de l’angle d’ouverture maximum de la porte.
Les percements dans la porte seront calibrés de sorte à offrir assez d’aisance au câble pour se
mouvoir et permettre l’ouverture à l’angle maximum (Ø >14 mm ).
Caractéristiques techniques:
• section du câble :
Angle d’ouverture < 120° :
* mortaise du caisson :
* entraxe vis de fixation :
Angle d’ouverture > 120° :
* mortaise du caisson :
* entraxe vis de fixation :
Ø 7,5 mm. max.
hauteur : 260 mm. à encastrer dans la porte.
largeur : 23 mm.
profondeur : 15 mm.
285 mm.
hauteur : 480 mm. à encastrer dans la porte.
largeur : 23 mm.
profondeur : 15 mm.
503 mm.
Page 1 sur 2
PASSE CABLES A ENCASTRER
Marque de référence : TONIC LINE TL 0903 - TL 0904
TYPES DE CYLINDRE
TL 0903. Passe câble encastré - <120°.
TL 0904. Passé câble encastré - >120°.
Page 2 sur 2
VENTOUSES ELECTROMAGNETIQUES POUR PORTES COUPE – FEU
FIXATION MURALE OU AU SOL
Marque de référence : Eff-eff Serie 830
Les portes coupe-feu bloquées ouvertes sont équipées d’électro-aimants de retenue sous tension
permanente. Ils sont raccordés à la détection incendie qui, en cas d’alerte, coupe le courant
d’alimentation. Quelle que soit l’origine de la coupure, le champ magnétique s’interrompt et libère
immédiatement les portes. A cet effet ils sont muni d’un système “ anti-rémanence “. La ventouse
est fixée sur le mur.
La contreplaque, simple ou sur articulation, est montée sur plaque de base avec un sillent bloc
intermédiaire en néoprène et fixée sur la porte.
Options :
8A
8C
8ISU
8ISU
8BW1U
8U
Electroaimant monté sur plaque de base en acier avec borne de raccordement
Electroaimant seul
Electroaimant monté dans boîtier alu
Electroaimant monté dans boîtier PVC avec bouton de rupture
Electroaimant monté sur console articulée en acier laqué noir avec bouton de rupture
Bouton de rupture incorporé
Les ventouses sont certifiées CE
Force de retenue
Tension
Puissance
Consommation
Tension permanente
Température de fonctionnement
Indice de protection
Dimensions
800 N
24 VDC
± 0,045 A
± 1,8 W
100% ED
± 45°C
IP 40
Voir Schémas techniques
Page 1 sur 4
Art N° :
830-8ISU----F90- Ventouse électromagnétique Dans un boitier synthétique 800 N
Page 2 sur 4
1300 – ACCESSOIRESS ELECTRIQUES
Art N° :
830-8BW1U---F90 - Ventouse électromagnétique fixation au sol 800 N
Page 3 sur 4
1300 – ACCESSOIRESS ELECTRIQUES
Art N° :
830--H2------00 - Contreplaque articulée angle max. 60°
Page 4 sur 4

CATALOGUE PROJETS

Transcription

Documents pareils

Serrure en applique LMKQ V2 pour portail coulissant

serrure haute sécurité multipoint série 4510

Serrure en applique de grille

serrure haute sécurité a 3 points 4500

Serrure en applique horizontale

SERRURE ELECTRIQUE POUR PORTAIL COULISSANT 7905

Modèle N° DSKP0615D125 | Master Lock

Multipoint Fichet - Metallerie 27, Groupe Lesueur 27, Serrurerie Eure
