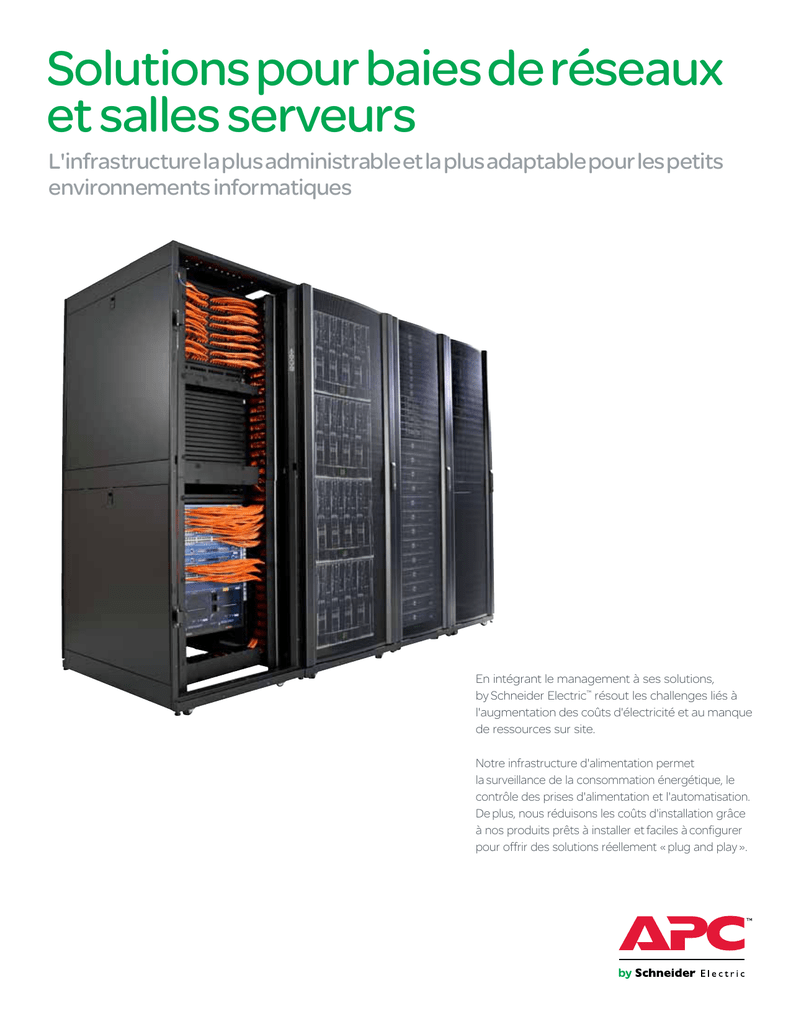

Solutions pour baies de réseaux
et salles serveurs
L'infrastructure la plus administrable et la plus adaptable pour les petits
environnements informatiques
En intégrant le management à ses solutions,
by Schneider Electric™ résout les challenges liés à
l'augmentation des coûts d'électricité et au manque
de ressources sur site.
Notre infrastructure d'alimentation permet
la surveillance de la consommation énergétique, le
contrôle des prises d'alimentation et l'automatisation.
De plus, nous réduisons les coûts d'installation grâce
à nos produits prêts à installer et faciles à configurer
pour offrir des solutions réellement « plug and play ».
Table des matières
Baies informatiques NetShelter SX.................................................Page 3
Gestion des câbles NetShelter.......................................................... Page 7
Étagères et matériel de montage.................................................Page 10
Composants des racks.........................................................................Page 11
Racks à cadre ouvert............................................................................ Page 12
Baies NetShelter CX « Server Room in a box »......................Page 14
Armoires spéciales.................................................................................Page 16
Refroidissement des racks et gestion du débit d'air...........Page 16
Distribution de l’alimentation des racks......................................Page 18
Solution de sécurité et de surveillance
de l'environnement NetBotz™......................................................... Page 22
Logiciels...................................................................................................... Page 24
Écrans LCD et commutateurs KVM.............................................Page 26
Onduleurs Smart UPS™....................................................................... Page 27
Onduleurs Symmetra™ LX..................................................................Page 34
Ressources en ligne et autres.........................................................Page 36
2 | Solutions pour baies de réseaux et salles serveurs
Caractéristiques des baies informatiques NetShelter SX
Davantage de fonctionnalités standard
pour une installation plus rapide
1
Accès aux câbles par
le toit
• Huit points d'entrée
pour le passage de
câbles
• Système de gestion des
câbles sur le toit
• Pose et dépose du toit
sans outils
1
2 Supports de mise en place intégrés
• Préinstallés sur le cadre, à l'avant et à l'arrière
5
2
• Options d'espacement à 600 mm
3 Pieds réglables et roulettes préinstallés
• Réglage facile du sommet à la base
• Roulettes disponibles en standard sur toutes
les baies
4 Canal 0U
4
• Bandeaux de prises
à monter en rack sans
outil
• Passe-câbles vertical
à monter sans outil
6
5 Rails de montage
verticaux facilement réglables
• Gestion simple des vis et des cames
• Verrouillage pour le maintien des équipements
• Alignement visuel simplifié pour un réglage rapide
• Réglage par incrément de 6,3 mm
• Orifices pour une installation 0U (AR8469)
d'accessoires de câble réseaux APC
6 Panneaux latéraux
3
demi-hauteur
• Manipulation facile
et sécurisée
• Loquet à ouverture
rapide
• Verrouillables - mêmes
clés que les portes
Autres caractéristiques standard :
• Soudage électrique intégré des parois latérales, des portes, du toit et
des rails au cadre
• Portes avant et arrière ventilées
• Portes arrière à fente ventilées pour un meilleur accès dans les allées
chaudes
• Emplacements en U numérotés à l'avant et à l'arrière
• Partie inférieure ouverte pour un accès sans obstruction sous le plancher
• Charge statique de 1 365 kg, charge dynamique de 1 025 kg
• Homologation UL
• Conformité avec la norme Energy Information Administration (EIA)/ECA-310-E
Baies informatique NetShelter SX
Applications selon la hauteur
Applications selon la profondeur
Armoire rack 24U - Bureaux distants et espaces
réduits
1070 mm est la profondeur standard et convient
à la plupart des applications de faible à moyenne
densité.
Armoire rack 42U - Hauteur standard utilisée
globalement et conçue pour passer par une porte
standard
Le NetShelter de 1200 mm possède deux
fois plus d'espace pour le montage d'options
de distribution d'alimentation rackables et de
gestion des câbles (à l'exclusion des armoires
AR3x4x).
Armoire rack 45U - Armoires comportant
davantage de logements U pour les
environnements conformes à la norme de
hauteur 45U de 2133 mm
Les armoires de 1195 à 1220 mm de profondeur
sont en passe de devenir la nouvelle référence
en raison de l'augmentation de l'espace réservé
au câblage et à l'alimentation des serveurs.
Armoire rack 48U - Davantage de logements U
pour augmenter le nombre d'équipements avec le
même encombrement
Applications selon la largeur
Les armoires de 600 mm de largeur sont la norme
pour la plupart des applications de serveurs. Une
armoire plus profonde peut être nécessaire pour
des densités plus élevées.
Les armoires de 750 mm de largeur offrent
davantage d'espace pour optimiser la gestion
des câbles et la distribution de l'alimentation. Des
armoires généralement plus larges sont utilisées
pour les applications réseau mais un espace latéral
supplémentaire est souvent nécessaire dans les
applications de serveurs lames.
Référence
NetShelter
Hauteur
Largeur
Profondeur
Application
AR3100
42U
600 mm
1070 mm
Serveurs de faible à moyenne densité
AR3107
48U
600 mm
1070 mm
Serveurs de faible à moyenne densité
AR3150
42U
750 mm
1070 mm
Applications réseau et lames
AR3157
48U
600 mm
1070 mm
AR3300
42U
600 mm
1200 mm
Serveurs de densité moyenne à élevée
AR3307
48U
600 mm
1200 mm
Serveurs de densité moyenne à élevée
AR3350
42U
750 mm
1200 mm
Applications réseau et lames à haute densité
AR3357
48U
750 mm
1200 mm
AR3140
42U
750 mm
1070 mm
Réseau à haute densité
AR3340
42U
750 mm
1200 mm
Réseau à très haute densité
AR3347
48U
750 mm
1200 mm
Réseau à très haute densité
AR3200
42U
600 mm
1070 mm
2 compartiments 20U pour la colocation
AR3104
24U
600 mm
1070 mm
Applications de serveurs distants
Baies informatique NetShelter SX
Conception optimisée pour une meilleure prise en charge
des applicationsréseauetsolutionidéalepourlescommutateurs
d'infrastructureCiscoNexus®7018,Catalyst®etMDSà ventilation
latérale
Accès aux câbles par le toit
• Fentes d'accès aux câbles de très grandes
dimensions pour un câblage à haute densité et
brosses d'obturation pour le confinement de l'air
1
2
1
• Deux gonds montés sur ressort pour faciliter
la pose et la dépose du toit avec les câbles
en place
Rails de montage de type réseau
2
3
• Alignement facile des rails qui se règlent par
incrément de 6,3 mm
• Rail de montage vertical gauche comportant une
goulotte supplémentaire
• Position du rail prédéfinie pour s'adapter aux
commutateurs et à la gestion des câbles Cisco®
3
Passe-câbles verticaux préinstallés
• Rails de montage verticaux avant avec passecâbles verticaux à un seul côté préinstallés
4
• Languettes en plastique lisses pour un rayon de
courbure adapté aux câbles
Rails de montage verticaux pour une
ventilation transversale
4
• Rails de montage verticaux avant droits ouverts
pour une meilleure ventilation latérale
AR3140 - 42U x L 750 mm x P 1066 mm
AR3140 - 42U x L 750 mm x P 1200 mm
AR3347 - 48U x L 750 mm x P 1200 mm
Refroidissement à ventilation latérale
Refroidissement auxiliaire pour les commutateurs d'infrastructure petits et grands montés en armoire rack
• Solution de ventilation latérale (AR7742/AR7747) pour Cisco
Nexus 7018
• Gaine latérale de circulation de l'air (AR7715) montée dans des
armoires de 750 mm de largeur pour les commutateurs Cisco
6509, 6513, 9509, 9513 et 9500
• Dirige l'air froid directement vers l'avant de l'armoire, puis de
manière prévisible vers l'entrée des commutateurs à ventilation
transversale
• Se compose de deux ensembles conduit qui font office de
dérivateurs en utilisant la puissance du ventilateur du commutateur
Armoire réseau AR3340 et solution de ventilation latérale AR7742 pour Nexus 7018
• Des systèmes de cloisons sont placés dans l'armoire pour
empêcher l'air évacué de revenir dans la prise d'air
Accessoires à monter sans outils
Passage de câbles à la verticale
APC est le spécialiste des accessoires à monter
sans outils grâce aux canaux zéro U situés à l'arrière de
chaque baie NetShelter SX.
1
1
>
Canaux verticaux 0U
• Montage sans outil des PDU verticaux en rack
• Passe-câbles verticaux à monter sans outil
• Canaux verticaux 0U supplémentaires :
- AR7502 Canal vertical 0U, 42U, qté 2
- AR7552 Canal vertical 0U, 45U, qté 2
- AR7572 Canal vertical 0U 48U, qté 2
- AR7511 Canal vertical 0U étroit, 42U
- AR7505 Passe-câbles vertical, montage central
à l'arrière
2 AR8442 - Passe-câbles vertical, huit anneaux
de passage des câbles, conception zéro U
• Prise en charge de 35 à 55 câbles de données
CAT 6/CAT 6A
• Montage sans outils sur le canal 0U vertical
3 AR8443A - Passe-fibres vertical
• Installation sans outils
• Occupe une baie de canal
• Kit d'enrouleur de fibres (AR8444)
4
2
3
AR8457 - Panneau de distribution
de données 0U SX
• Installation sans outil
• Occupe une baie de canal
• Montage sans outil de quatre têtes de câble DDC de
24 ports pour les connexions entre les racks
AR8444
5 AR7710 - Kit de rétention de câble avec
3
possibilité de montage d'un bandeau de prises
• Passe-câbles vertical compact
• Prise en charge de 60 à 90 câbles de données
CAT 6/CAT 6A
6
• Bandeau de prises rackable faisant face à l'arrière
• Prise en charge d'accessoires tiers dans de
nombreuses configurations de montage
• Montage de panneaux de brassage 1U ou 2U
ou d'autres accessoires réseau
4
AR7711 - Accessoire de support zéro U
AR8443A
AR8442
5
AR8457
AR7710
6
7 AR8621 - Attache-câbles velcros, qté 10
• Fixation et regroupement des câbles en faisceau avec
des attache-câbles velcros
AR8621
7
AR7711
Gestion des câbles NetShelter SX
Applications de serveur et de réseau
À l'instar du nombre de composants informatiques
de chaque baie informatique, le nombre de câbles
d'alimentation et de données ne cesse d'augmenter.
APC by Schneider Electric propose un large éventail de
passe-câbles verticaux et horizontaux pour répondre
aux demandes actuelles en matière d'acheminement
des câbles. Qu'il s'agisse des passe-câbles à anneau
à monter sans outils destinés aux applications de serveurs
ou des goulottes haute densité pour le brassage et les
commutateurs, APC by Schneider Electric est un leader
des solutions innovantes pilotées par les applications.
Notre système exclusif de gestion des câbles suspendus
transforme la partie supérieure du rack en chemin de
câbles, ce qui évite d'utiliser de l'espace sous un fauxplancher et permet une meilleure organisation dans les
environnements à plancher non surélevé.
APC by Schneider Electric possède une longue
expérience au service des applications serveurs
des datacenters du monde entier. Les accessoires
emboîtables sans outils sont devenus la référence
en matière de gestion des câbles de serveur.
2
1
Les passe-câbles haute capacité peuvent être
utilisés pour les faisceaux de câbles en fibre et
en cuivre.
1
AR7580 - Passe-câbles vertical haute capacité
pour baies NetShelter SX 30 de 750 mm de
largeur (AR3x5x), prise en charge de 190
à 250 câbles de données CAT 6A/CAT 6
par section. 190 CAT 6A (6 mm à 7 mm de
diamètre) par section de canal. Chaque kit
couvre un coin de la baie
Couvercles à charnières pour passe-câbles
2 verticaux AR7580
AR3x5x 30 dans une
armoire large avec rails
de montage verticaux
pour les applications de
serveurs
3
AR3150 avec rails de montage
verticaux larges
Enrouleurs de fibres pour montage sur les rails
3 verticaux des baies NetShelter SX 30 de 750
mm de largeur (AR3x5x)
Passe-câbles horizontaux de type goulotte
Passe-câbles pour les applications de brassage et croisées avec des languettes
en plastique à rayon régulier empêchant l'entortillement et le pincement du câble.
Des couvercles à charnières encliquetables renforcent l'esthétique et permettent de
maintenir en place de grands faisceaux de câbles. Les passe-câbles avec 6 fixations
comportent un matériel pour les configurations à deux côtés avec deux unités.
AR8603A
• AR8602 - Passe-câbles horizontal 1U avec fixations de 101 mm et couvercle
encliquetable
encliquetable
AR8605
• AR8601 - Passe-câbles horizontal 2U à deux côtés avec fixations de 101 mm
et couvercle encliquetable
encliquetable
AR8606
encliquetable
• AR8603A - Passe-câbles horizontal 2U avec fixations de 152 mm, couvercle
encliquetable, orifices de passage de câbles arrière et fentes pour goulottes
horizontales AR8008BLK/AR8016ABLK
• AR8605 - Passe-câbles horizontal 3U avec fixations de 152 mm, couvercle
encliquetable, orifices de passage de câbles arrière et fentes pour goulottes
AR8425A
AR8426A
Passe-câbles horizontaux de type anneau
Passe-câbles économiques pour le brassage, en différentes configurations
adaptées à des besoins spécifiques
• AR8425A - Passe-câble horizontal 1U avec 4 anneaux
AR8428
AR8427A
• AR8426A - Passe-câble horizontal 2U avec 4 anneaux
• AR8428 - Passe-câbles horizontal 2U avec 4 anneaux et ouvertures de
passage
• AR8427A - Passe-câbles horizontal 2U avec plusieurs anneaux et de petits
supports pour câbles
AR8113A
• AR8113A - Anneaux de passage de câbles (5 grands, 5 petits)
• AR7707 - Anneaux de passage de câbles de 203 mm de profondeur pour
armoires de 750 mm de largeur (AR3x5x), qté 8
AR7707
Accessoires de gestion des câbles à l'horizontale
• AR8429 - Passe-câbles 1U à brosse
• AR8129 - Bras de gestion des câbles pour étagères coulissantes
• AR8008BLK - Goulotte de câble latérale horizontale (réglage de 457
à 762 mm) pour l'acheminement des câbles de l'avant vers l'arrière
entre les rails de montage en rack de largeur standard ou les passecâbles horizontaux AR8603 et AR8428
AR8429
AR8129
• AR8016ABLK - Goulotte de câble latérale horizontale (réglage de
254 à 457 mm) pour l'acheminement des câbles de l'avant vers
l'arrière entre les rails de montage en rack de largeur standard ou
les passe-câbles horizontaux AR8603 et AR8428
• AR7706 - Brosses d'obturation de rail de montage pour armoires
de 750 mm de largeur (AR3x5x), qté 6
AR7706
AR8008BLK/AR8016ABLK
Goulottes et partitions de câbles suspendus
• Les baies NetShelter permettent d'intégrer
un système de goulottes et de partitions pour
acheminer les câbles d'alimentation et de données
sur le dessus des armoires.
• Les goulottes et les partitions rendent moins
nécessaires les systèmes de chemins de câbles
suspendus, souvent onéreux.
3
2
1
• Les goulottes et les partitions s'installent sans outils
grâce à des languettes encliquetables et possèdent
des points de fixation standard pour les systèmes
d'échelle de câbles.
• Pour obtenir des informations sur les autres
goulottes et partitions non représentées ici,
consultez le site Web d'APC.
1
Goulotte pour câble d'alimentation
• Prise en charge de câbles de distribution
de l'alimentation
• Séparation par rapport aux câbles de
données
• Passage des câbles de données par le
dessous vers la zone partagée avant
• AR8561 - Goulotte, armoires de 600 mm
• AR8571 - Goulotte, armoires de 750 mm
2 Partition de câbles de données
• Partitionnement de la partie supérieure de la
baie en zones d'acheminement des câbles
• Orifice de passage des câbles pour accéder
à plusieurs zones de câblage
• AR8163ABLK - Partition de câbles de
données, armoires de 600 mm
• AR8173BLK - Partition de câbles de
données, armoires de 750 mm
3 Partition de câbles de données pleine
• Partitionnement de la partie supérieure de la
baie en zones d'acheminement des câbles
• Face pleine pour un aspect net à l'avant de
l'armoire
• AR8162ABLK - Partition de câbles de
données pleine, armoires de 600 mm
• AR8172BLK - Partition de câbles de
données pleine, armoires de 750 mm
AR8561
Chemins de câbles en échelle et accessoires
Chemins de câbles en échelle et kits de fixation pour
l'acheminement du câblage d'alimentation et de
données suspendu entre les rangées de racks
Chemins de câbles en échelle et kits
de fixation
Référence
Accessoirespouréchelle
Référence
Chemin de câbles en échelle de
150 mm (AR8164AKIT, échelle de
150 mm avec kit de fixation)
AR8164ABLK
Attache de coin pour
échelle
AR8461
Chemin de câbles en échelle de
300 mm (AR8165AKIT, échelle de
300 mm avec kit de fixation)
AR8165ABLK
Attache d'angle pour
échelle
AR8462
Autre montage - Échelle vers goulottes d'alimentation
AR8576
Empilement pour
échelle
AR8463
Autre montage - Échelle vers partitions de câbles de données
AR8177BLK
Raccordement mural
d'échelle
AR8465
Échelle vers capot NetShelter SX
AR8168BLK
Kit d'attaches pour
échelle
AR8169
Montant pour échelle à câbles
AR8186
Échelle vers rack à 2 montants
AR8460
AR8162ABLK
AR8163ABLK
Étagères et matériel de montage
Accessoires de montage pour faciliter
l'installation de l'équipement informatique
et mettre en place les baies informatiques
Étagères
AR8105BLK
AR8122BLK
Étagères fixes et coulissantes pour le montage de tours, moniteurs et
autres équipements dans un rack
• AR8105BLK - Étagère fixe (22,7 kg)
• AR8122BLK - Étagère fixe (114 kg)
• AR8123BLK - Étagère coulissante (45,5 kg)
AR8422
AR8128BLK
• AR8128BLK - Étagère coulissante (91 kg)
• AR8422 - Étagère fixe à deux côtés pour rack à 2 montants
• AR8126ABLK - Support coulissant pour clavier de 17"
• AR8127BLK - Support rotatif pour clavier de 19"
• AR8006A - Rails de support d'équipements divers pour armoires de
600 mm de largeur
AR8126ABLK/AR8127BLK
AR8006A
Vis et stabilisation
Plaques de stabilisation et matériel permettant d'éviter tout
renversement dans des applications en rack autonomes et de
répondre à des exigences de fixation spécifiques
• AR7701 - Kit de visserie NetShelter - conforme aux exigences
sismiques IBC
• AR7700 - Plaque de stabilisation NetShelter SX permettant
d'éviter tout renversement lors du retrait de l'équipement
AR7701
AR7700
Supports de montage divers
Différents supports pour le montage d'équipements informatiques
• AR7711 - Support de montage d'accessoires universels zéro U
pour le montage latéral de produits 1U/2U et de bandeaux de
prises en rack
• AR8150BLK – Support d'adaptateur de montage de 482 à
584 mm à utiliser avec l'AR7510 dans les rails de montage EIA
AR7711
AR8150BLK
Kits de montage
Disponibles pour des besoins de montage supplémentaires
ou pour s'adapter à des équipements montés selon
différentes options
• AR8100 - Écrous à cage M6 et vis, qté 32
• AR8400 - Vis 12-24, qté 100
• AR8005 - Écrous à cage 10-32, qté 36
AR8100
Composants des racks
Rails
Portes, panneaux latéraux et toits de remplacement
Des portes, des panneaux latéraux et des toits standard
sont disponibles pour toutes les tailles de baies. Consultez
sur les baies informatiques le site www.apc.com/fr pour
obtenir la liste complète de ces accessoires.
Rails de montage
Kits de rails de montage
vertical EIA pour
différentes largeurs et
profondeurs
• AR7510 - Rails de
montage EIA de 585
mm pour armoires 42U
x 750 mm de largeur
AR7510
Toits, panneaux latéraux et accessoires spéciaux
• AR7252 - Toit réseau pour câblage haute densité de 750 mm de largeur x 1070 mm
de profondeur
• AR7716 - Toit réseau pour câblage haute densité de 750 mm de largeur x 1070 mm
de profondeur
• AR7215 - Adaptateur d'accès au conduit de montage supérieur pour armoire NetShelter AV
• AR7209 - Bridge de support de capot ouvert pour goulottes et partitions suspendues
• AR7305A - Panneau latéral de passage des câbles NetShelter SX 42U x 1070 mm de
profondeur
• AR7313 - Panneau latéral de passage des câbles NetShelter SX 42U x 1200 mm de profondeur
• AR7714 - Brosses d'obturation de remplacement pour capots SX
• ACF501 - Ventilateur de toiture pour armoires de 600 mm de largeur x 1070 mm de profondeur,
120 Vca
208-230 Vca
• ACF503 - Ventilateur de toiture pour armoires de 750° mm de largeur x 1070 mm de
profondeur, 120 Vca
208-230 Vca
• ACF505 - Ventilateur de toiture pour NetShelter AV de 600 mm de largeur x 825 mm de
profondeur, 115 Vca
• AR8132A - Poignée à fermeture par combinaison pour armoires NetShelter SX, qté 2
Kits de rails encastrés
Rails de montage intermédiaires pour
soutenir les équipements de faible
épaisseur
• AR7503 - 42U x 600 mm de largeur
AR7503
AR7209
AR7714
AR7215
AR7252/AR7716
ACF503
AR8132A
AR7305A
Racks à cadre ouvert
Passage de câbles à la verticale
Armoire racks à cadre ouvert 2 et 4 montants
Les racks NetShelter à cadre ouvert 2 et 4 montants
offrent une solution de qualité pour l'installation
économique d'équipements rackables pour lesquels
une sécurité au niveau de chaque rack n'est pas
nécessaire. Les racks à cadre ouvert fournissent
un flux d’air non obstrué, ainsi qu’un accès simple
et rapide aux équipements installés. Il est possible
de les associer à des passe‑câbles verticaux haute
densité pour optimiser le volume de câblage. Le rack
à 2 montants offre aux clients soucieux de leur budget
une solution simple pour les équipements de réseau et
le brassage. Le rack à 4 montants offre une résistance
accrue et des fonctionnalités de support de serveurs et
d'équipements de réseau. De récentes améliorations
apportées au rack à 4 montants renforcent les options
de gestion des câbles et la souplesse.
Passe-câbles verticaux de type goulotte à
hautes performances et de grande capacité
• Adaptés aux racks à cadre ouverts 2 et 4 montants
• Ouverture de gauche à droite de la porte pleine
hauteur verrouillable par claquage
• Plaque arrière ou support intermédiaire de gestion
des câbles pour un montage sans outils des
accessoires et des PDU en rack
• AR8615 - 152 mm de largeur, un seul côté
• AR8625 - 152 mm de largeur, deux côtés
• AR8675 - 304 mm de largeur, deux côtés
Rack à 2 montants
• Conception à adaptation automatique
• Espaces de montage 45U d'une taille de 2136 mm
• Finition noire
• Aluminium de qualité structurale 6061-T6
• Capacité (charge statique) de 340,19 kg
Rack à 4 montants
• Orifices filetés 12-24 (AR204A)
• Orifices carrés pour écrous à cage et montants de
serveurs (AR203A)
• Une nouvelle conception pour un montage simplifié
• Construction en acier
• Espaces de montage 44U d'une taille de 2136 mm
• Finition noire
• Plusieurs points de montage sans outils pour les
attache-câbles velcros
AR8615/AR8625
AR8440A/AR8441A
• Support de montage de PDU en rack à plusieurs
positions
• Plaques de stabilisation réversibles
Passe-câbles verticaux de type goulotte
• Inserts de mise à la terre
• AR8440A - 91 mm de largeur, noir
• AR8441A - 152 mm de largeur, noir
• Capacité (charge statique) de 909 kg
Racks à cadre ouvert
Applications
1
AR8444 – Enrouleurs de câbles
3
• Montage sans outil sur le panneau arrière
1
• Rayon régulier pour les longueurs de câble
2 AR8621 - Attache-câbles velcros
sans outils
• Sangles de 457 mm pour les faisceaux
de câbles importants
• Différentes positions de montage sur
le panneau arrière des passe-câbles
verticaux
2
4
3 AR8680 - Séparateur/rangement
4 Bandeau de prises à montage vertical
de câbles
• Pour créer plusieurs chemins de câbles dans
les passe-câbles verticaux
• Attache-câbles permettant de fixer les câbles
sans outils à l'aide de velcros (AR8621)
et brassage
•L
a plaque arrière de gestion des câbles (un seul
côté) ou les supports intermédiaires (deux côtés)
permettent ce qui suit :
- Montage sans outil, à l'avant ou à l'arrière,
de plusieurs PDU en rack à la verticale
- Montage à la verticale de panneaux de
brassage de 483 mm (deux côtés uniquement)
Accessoires
AR8652 – Support de montage de bandeau de
prises en rack
• Montage sur les côtés en tant qu'entretoise lorsque des
passe-câbles verticaux sont utilisés entre deux racks
AR8450A – Adaptateur de goulotte et de partition
• Emplacements de montage pour système de gestion des
câbles de goulotte et de partition suspendus
• Montage à l'avant
des rails verticaux,
à la perpendiculaire
pour les applications
à un seul rack
• Conçu pour un montage sans outils des bandeaux de
prises APC en rack
Baies NetShelter CX
Solution « Server room in a box » insonorisée qui permet un
déploiement informatique à l'endroit et au moment voulus.
Déploiement pratique des serveurs et de l'équipement réseau dans une armoire
de bureau silencieuse, ventilée et sécurisée. Le NetShelter CX est une alternative
rentable en cas de manque d'espace, de budget ou de temps pour une salle
serveurs ou une baie de câblage traditionnelle.
Caractéristiques
standard
Espace au sol requis : Les baies sont
conçues pour être installées contre un
mur. Il est nécessaire de laisser un espace
de 200 mm de part et d'autre de la baie
afin que cette dernière puisse fonctionner
correctement.
Système de refroidissement : La charge
thermique totale recommandée pour un
module du ventilateur d'extraction ultrasilencieux est de 1,2 kW au maximum
(ou 4 100 BTU/h). 1 module avec AR4018IA,
2 avec AR4024IA et 3 avec AR4038IA.
Réduction du bruit : Réduction du bruit
à bande large de 18,5 dB, mesurée à une
distance de 1 m de l'avant de l'armoire (des
serveurs HP® et Dell® ont été utilisés comme
source de bruit dans le cadre des mesures
de la réduction du bruit).
Mobilité :
AR4038IA - (38U)
AR4024IA - (24U)
AR4018IA - (18U)
Caractéristiques du NetShelter CX
Gestion des câbles
Chemins de câbles verticaux pleine hauteur à l'avant,
au milieu et à l'arrière de toutes les unités
Structure en bois composite
Structure composite avec garniture de mousse
acoustique pour garantir l'insonorisation et la sécurité
du matériel
Module de ventilateur intégré
Chaque unité est dotée d'un module de ventilateur
d'une capacité thermique maximale de 3,6 kW
Bandeau de prise de conception zéro U
Chaque unité comprend un bandeau de prises
basique (AP9567) préinstallé qui fournit 13 prises
avec le modèle AR4018IA, 12 avec le modèle
AR4024IA et 11 avec le modèle AR4038IA
AR4000MV
• 4 roues pivotantes solides.
• Les roues avant tournent à 360° pour une
meilleure manœuvrabilité et les roues arrière
assurent la stabilité grâce à un mouvement
fixe d'avant en arrière.
Accès à l'arrière et sur les côtés :
• Panneaux arrière et latéraux amovibles,
à droite et à gauche, pour faciliter
l'installation de l'équipement et l'entretien.
• Les modules de ventilateur arrière sont
amovibles et offrent un libre accès au rack
à l'arrière de l'armoire.
Gestion des câbles : Canaux verticaux
0U pleine hauteur de 75 mm de largeur,
situés sur chaque côté à l'avant, au milieu
et à l'arrière de la baie.
Roulettes
Chaque unité repose sur 4 roulettes, dont
2 pivotantes et 2 fixes pour garantir souplesse
de déploiement et mobilité.
Mise à la terre : Tout équipement installé
dans une baie NetShelter CX doit disposer
d'une mise à la terre en bonne et due forme
via des câbles d'alimentation. En revanche,
contrairement aux armoires traditionnelles à
structure métallique, le modèle NetShelter CX
ne requiert pas de mise à la terre
supplémentaire par le biais d'une tresse ou
d'un tuyau de mise à la terre. L'enveloppe de
l'armoire est fabriquée à partir de matériaux
non conducteurs et la baie est totalement
isolée de tout contact extérieur.
Verrouillage des portes : Verrou à clé.
Sortie des câbles
Sortie discrète et silencieuse pour un maximum
de 400 câbles CAT5/6
Accessoires NetShelter CX - 18, 24, 38U
Isolation phonique
• AR4601 - Kit de visserie - 2 supports en forme de
L fixent l'armoire au sol.
Le NetShelter CX garantit une réduction du bruit de
18,5 décibels. Concrètement, cela signifie qu'il est
suffisamment silencieux pour pouvoir être installé
dans un bureau, voire à côté de vous.
• AR4701 - Pack de filtres à poussière pour 18 et
24U. Améliore l'indice IP (protection de l'entrée)
qui passe de IP44 à IP54 et réduit les risques
de défaillance des équipements entraînés par la
poussière.
• AR4702 - Pack de filtres à poussière pour
38U. Comprend des filtres pour les prises d'air
supérieures et inférieures de la baie.
4 serveurs dans un rack à
cadre ouvert traditionnel
4 serveurs dans une baie
NetShelter CX AR4024
dBA
dBA
70
70
Bruit du
serveur
Accessoires NetShelter CX - Mini
• AR4000MV12U - Kit de montage vertical sur
rails 12U pour NetShelter CX Mini. Transforme
l'armoire de base en baie informatique 12U.
• AR4000MV-FR - Le kit de rails fixes pour
NetShelter CX Mini fournit 2 saillies horizontales
pour installer l'équipement. Doit être utilisé avec le
kit de rails de montage verticaux AR4000MV12U.
60
50
• AR4601 - Kit de visserie - 2 supports en forme de
L fixent l'armoire au sol.
Bruit de
fond moyen
du bureau
60
50
Parole
normale
Bruit de
fond moyen
du bureau
Bruit du
serveur
40
AR4601
Parole
normale
40
AR4000MV
Mini-armoire NetShelter CX
Le NetShelter CX « Mini » est une armoire de serveur
tour spécialisée, conçue pour les petits espaces non
informatiques (bureaux à domicile, établissements
d'enseignement, environnements audiovisuels, petites
entreprises, bureaux distants, etc.).
Fonctionnalités du NetShelter CX Mini
• Système de ventilation - La charge thermique
totale recommandée pour le module du ventilateur
d'extraction ultra-silencieux est de 800 W au
maximum.
• Gestion des câbles - Deux ports permettent
l'entrée de câbles d'alimentation et de réseau dans
l'armoire et leur sortie
• Mobilité - 4 roulettes de type bureau
• Accès - Un panneau arrière détachable et
verrouillable garantit la sécurité et permet un accès
rapide à l'équipement interne.
• Barrette d'alimentation intégrée - Comprend
3 sorties IEC et 2 ensembles de 3 cordons
d'équipement spécifiques régionaux. La barrette
d'alimentation intégrée est amovible pour
permettre l'installation par l'arrière, sans mettre
l'équipement hors tension
Armoires spéciales
Armoire NetShelter WX à montage mural
Prise en charge des applications de brassage et de réseau
à distance dans un rack pratique à montage mural avec
une section arrière à charnières facile à installer et des
portes réversibles
• AR100 - Armoire à montage mural 13U x 580 mm de
largeur x 630 mm de profondeur avec parois latérales
ventilées et porte avant en verre
• AR100HD - Armoire à montage mural 13U x 580 mm
de largeur x 630 mm de profondeur avec parois latérales
ventilées et porte avant entièrement ventilée
• AR8207BLK - Plateau de ventilation de toiture 120 V
• AR8207BLK - Plateau de ventilation de toiture 208/230 V
AR100
• AR8359 - Jeu de roulettes pour NetShelter WX
• AR8355 - Plaques de ventilation pour NetShelter WX
Gestion du refroidissement et du débit d'air
Panneaux d'obturation
Protègent l'espace du rack en évitant la recirculation de
l'air et en réduisant le flux d'air détourné afin d'améliorer
l'efficacité du refroidissement.
• AR8136BLK - Panneau d'obturation 1U encliquetable
sans outils, 10 pk
• AR8136BLK200 - Panneau d'obturation 1U
encliquetable sans outils, 200 pk
AR8101BLK
•A
R8108BLK - Panneau d'obturation 1U métallique
standard, 2 pk
• AR8101BLK - Kit de panneaux d'obturation 1U, 2U,
4U, 8U
• AR7708 - Kit de prévention de la recirculation d'air
NetShelter SX pour colmater l'espace et les orifices
de passage entre les panneaux latéraux et les rails
de montage de l'équipement
AR8136BLK
Gestion du refroidissement et du débit d'air
Refroidissement à ventilation latérale
Anneaux pour faux-plancher KoldLok®
Refroidissement auxiliaire pour les commutateurs
d'infrastructure petits et grands montés en baie
Ferme hermétiquement les orifices dans le faux-plancher
afin de réduire les fuites d'air froid et d'améliorer
l'efficacité du refroidissement sous le faux-plancher.
• AR7742 (42U)/AR7747 (48U) - Solution de
ventilation latérale pour Cisco Nexus 7018 qui se
fixe sur les côtés des armoires de 1200 mm de
profondeur.
• AR7715 - Gaine latérale de circulation de l'air (AR7715)
montée dans des armoires de 750 mm de largeur pour
les commutateurs Cisco 6509, 6513, 9509, 9513
et 9500
• AR7720 - Anneau pour faux-plancher intégré destiné
à une nouvelle installation, 10 pk
• AR7730 - Anneau pour faux-plancher à montage en
surface (séparé) destiné aux câbles existants, 10 pk
• AR7740 - Anneau étendu pour faux-plancher destiné
à couvrir la longueur des dalles, 10 pk
• Se compose de deux ensembles conduit qui font
office de dérivateurs en utilisant la puissance du
ventilateur du commutateur
• Des systèmes de cloisons sont placés dans l'armoire
pour empêcher l'air évacué de revenir dans la
prise d'air
AR7720
AR7740
AR7742
AR7715
Conduits uniquement
Le système de conduite d'évacuation verticale (VED)
pour NetShelter SX est une option de refroidissement
économique et facile à installer qui peut améliorer
l'efficacité du système de refroidissement associé.
• AR7751 - VED pour armoires de 600 mm, portée réduite
• AR7752 - VED pour armoires de 600 mm, grande portée
• AR7753 - VED pour armoires de 750 mm, portée réduite
• AR7754 - VED pour armoires de 750 mm, grande portée
• AR7755 - Extension de câbles suspendus pour conduite
d'évacuation verticale (VED) de 600 mm
• AR7756 - Extension de câbles suspendus pour conduite
d'évacuation verticale (VED) de 750 mm
Plateaux de ventilation de toiture
disponibles pour les baies de
1070 mm de profondeur (voir les
composants des racks, page 11).
AR7751 et AR7755 installé sur
l'AR3300 avec la gestion des
câbles
Distribution de l’alimentation des racks
Les densités de puissance globales sont en
augmentation et imprévisibles. Qu'il s'agisse de
déployer les bandeaux de prises en rack dans une
baie de câblage, une salle serveurs ou un datacenter,
APC by Schneider Electric propose une méthode
cohérente pour répondre aux besoins de différentes
applications de puissance pouvant aller jusqu'à 22 kW
par barrette.
Les bandeaux de prises en rack APC disposent
de suffisamment de puissance et de prises de
sortie pour supporter des charges élevées dans un
minimum d'espace. Faciles à installer, ils accélèrent le
déploiement et réduisent les coûts d'installation. Avec
les bandeaux de prises de l'alimentation avancés,
APC permet une surveillance de la charge à distance
en temps réel pour tous les équipements connectés
et un contrôle de chaque prise pour le recyclage de
l'alimentation à distance.
Gestion de l'alimentation au niveau des racks
grâce à un contrôle de précision
• Bandeaux de prises basiques - Distribution
de l'alimentation d'entrée de gamme pour les
équipements montés en rack
• Bandeaux de prises mesurées - La distribution
avancée de l'alimentation offre une surveillance à
distance en temps réel des charges connectées
• Bandeaux de prises contrôlées - Distribution de
l'alimentation de premier ordre contrôlant à distance
les prises individuelles et surveillant la consommation
de courant globale
• Mesure par prise - Permet de surveiller chaque
prise en temps réel
• Commutateur de transfert automatique pour
rack - Fournit une alimentation redondante aux
équipements dotés d'un seul cordon d'alimentation
Les bandeaux de prises mesurées et
contrôlées offrent des fonctionnalités
avancées répondant aux besoins des
salles informatiques actuels.
Surveillance des entrées et de tous les disjoncteurs
de la barrette (locaux et distants), paramètres
personnalisables d'avertissement et de surcharge,
et notifications d'alarmes automatisées. Gestion de
capacité et de réseau avancée.
• Interface Web
• Telnet, SNMP
• Sécurité
• StruxureWare™ for Data Centers de Schneider Electric
Affichage local du bandeau de prises en rack
Voyants de charge
Connexion série :
configuration locale et
gestion hors bande
Port de surveillance des conditions
ambiantes pour la sonde de
température/d'humidité externe
Gamme AP8000
Gamme AP7000
Affichage local de
surveillance du
courant à 2 chiffres
avec LED
Affichage interactif pour
l'accès local
Gestion réseau : accès, configuration
et réception d'avertissements
d'emplacements à distance
via le Web, SNMP et Telnet
Ports CAN d'entrée/
sortie pour des
fonctionnalités à venir
Port USB local pour les mises à jour flash
du micrologiciel et le téléchargement de
journaux de données/d'événements
(à ne pas utiliser comme port série)
Sélection des bandeaux de prises
Bandeaux de prises basiques
Montage
Intensité
Puissance
Nominale
Entrée
Sortie
Longueur
du cordon
d'alimentation
Référence
Tension d'entrée 230 V
Vertical 0U
10 A
2,3 kW
IEC-320 C14
(15) IEC 320 C13
1,98 m
AP9568
Vertical 0U
16 A
3,7 kW
IEC-320 C20
(15) IEC 320 C13
2,5 m
AP9572
Vertical 0U
16 A
3,7 kW
IEC 309 16A 2P+E
AP7551
(20) IEC 320 C13
(4) IEC 320 C19
0,91 m
Vertical 0U
16 A
3,7 kW
IEC-320 C20
(20) IEC 320 C13
(4) IEC 320 C19
3,05 m
AP7552
Vertical 0U
16 A
3,7 kW
IEC 309 16A 2P+E
(20) IEC 320 C13
(4) IEC 320 C19
3,05 m
AP7554
Vertical 0U
32 A
7,4 kW
IEC 309 32A 2P+E
(20) IEC 320 C13
(4) IEC 320 C19
3,05 m
AP7553
Horizontal 1U
16 A
3,7 kW
IEC-320 C20
(10) IEC 320 C13
(2) IEC 320 C19
Horizontal 1U
16 A
3,7 kW
IEC-320 C20
Horizontal 2U
32 A
7,4 kW
Hard Wire 3-wire
Horizontal 2U
32 A
7,4 kW
Hard Wire 3-wire
2,5 m
AP9559
(12) IEC 320 C13
2,5 m
AP9565
(4) IEC 320 C19
8,53 m
AP7585
8,53 m
AP7586
0,91 m
AP7557
1,83 m
AP7555A
2,44 m
AP7526
(4) IEC 309 16A
Tension d'entrée triphasée 400 V
Vertical 0U
16 A, 3 Ph
11 kW
IEC 309 16A 3P+N+PE
(36) IEC 320 C13
(6) IEC 320 C19
Vertical 0U
32 A, 3 Ph
22 kW
IEC 309 32A 3P+N+PE
(3) IEC 320 C13
(6) IEC 320 C19
Horizontal 1U
32 A, 3 Ph
22 kW
IEC 309 32A 3P+N+PE
(6) IEC 320 C19
Bandeaux de prises mesurées
Montage
Intensité
Puissance
Nominale
Entrée
Sortie
Longueur
du cordon
d'alimentation
Référence
3,05m
AP7850
Vertical 0U
10A
2,3kW
IEC-320 C14
Vertical 0U
16A
3,7kW
IEC-320 C20
(18) IEC 320 C13
(2) IEC 320 C19
N/A
AP8858
Vertical 0U
16A
3,7kW
IEC 309 16A 2P+E
(18) IEC 320 C13
(2) IEC 320 C19
3m
AP8858EU3
Vertical 0U
32A
7,4kW
IEC 309 32A 2P+E
(36) IEC 320 C13
(6) IEC 320 C19
3m
AP8853
Horizontal 1U
10A
2,3kW
IEC-320 C14
(8) IEC 320 C13
1,98m
AP7820
Horizontal 1U
16A
3,7kW
IEC-320 C20
(8) IEC 320 C13
2,5m
AP7821
Horizontal 2U
32A
7,4kW
IEC 309 32A 2P+E
(12) IEC 320 C13
(4) IEC 320 C19
3,66m
AP7822
(36) IEC 320 C13
(6) IEC 320 C19
1,83m
AP8881
(12) IEC 320 C19
1,83m
AP8886
1,83m
AP7855A
Longueur
du cordon
d'alimentation
Référence
(16) IEC 320 C13
Vertical 0U
16A 3Ph
11kW
IEC 309 16A 3P+N+PE
Vertical 0U
32A 3Ph
22kW
IEC 309 32A 3P+N+PE (30) IEC 320 C13
Vertical 0U
32A 3Ph
22kW
IEC 309 32A 3P+N+PE
(6) IEC 320 C19
Bandeaux de prises contrôlées
Montage
Intensité
Puissance
Nominale
Entrée
Sortie
Vertical 0U
10A
2,3kW
IEC-320 C14
(16) IEC 320 C13
3,05m
AP7950
Vertical 0U
16A
3,7kW
IEC-320 C20
N/A
AP8958
Vertical 0U
16A
3,7kW
IEC 309 16A 2P+E
(7) IEC 320 C13
(1) IEC 320 C19
(7) IEC 320 C13
(1) IEC 320 C19
3m
AP8958EU3
Vertical 0U
16A
3,7kW
IEC-320 C20
(21) IEC 320 C13
(3) IEC 320 C19
N/A
AP8959
Vertical 0U
16A
3,7kW
IEC 309 16A 2P+E
(21) IEC 320 C13
(3) IEC 320 C19
3m
AP8959EU3
Vertical 0U
32A
7,4kW
IEC 309 32A 2P+E
(21) IEC 320 C13
(3) IEC 320 C19
3,05m
AP8953
Vertical 0U
32A
7,4kW
IEC 309 32A 2P+E
AP8653
10A
2,3kW
IEC-320 C14
(21) IEC 320 C13
(3) IEC 320 C19
(8) IEC 320 C13
3m
Horizontal 1U
1,98m
AP7920
Horizontal 1U
16A
3,7kW
IEC-320 C20
(8) IEC 320 C13
2,5m
AP7921
Horizontal 2U
32A
7,4kW
IEC 309 32A 2P+E
(16) IEC 320 C13
3,05m
AP7922
(3) IEC 320 C19
1,83m
AP8981
(3) IEC 320 C19
3m
AP8953
Vertical 0U
16A 3Ph
11kW
IEC 309 16A 3P+N+PE
(21) IEC 320 C13
Tension d'entrée 230 V - Contrôles et mesures individuels par prise
Vertical 0U
32A
7,4kW
IEC 309 32A 2P+E
(21) IEC 320 C13
Cordons d'alimentation IEC à verrouillage
Entrée de PDU
IEC C14 droit
IEC C14 (3 à droite,
3 à gauche)
IEC C20 droit
IEC C20 (3 à droite,
3 à gauche)
Entrée de
serveur
Cordons par
référence
IEC C13
Longueur
du cordon
d'alimentation
0,60 m
6
AP8702S
1,20 m
6
AP8704S
1,80 m
6
AP8706S
IEC C13
0,60 m
6
AP8702R
1,20 m
6
AP8704R
IEC C19
IEC C19
Référence
1,80 m
6
AP8706R
0,60 m
6
AP8712S
1,20 m
6
AP8714S
1,80 m
6
AP8716S
0,60 m
6
AP8712R
1,20 m
6
AP8714R
1,80 m
6
AP8716R
Le verrouillage des cordons d'alimentation IEC offre
un mécanisme permettant de sécuriser les connexions correspondantes au PDU en rack lorsqu'il est
utilisé avec une unité de la série AP8000.
Chaque PDU en rack AP8000 comprend une prise
d'entrée pour les sondes de surveillance des conditions ambiantes.
Conditions ambiantes
Description
Capteur de température
Type de
connecteur
RJ-45
Longueur du cordon d'alimentation
4m
Référence
RJ-45
4m
AP9335TH
Capteur de température
et d'humidité
AP9335T
STS en rack
Montage
Intensité
Entrée
Sortie
Longueur du cordon
d'alimentation
Référence
10 A
IEC-320 C14
(12) IEC 320 C13
N/A
AP7721
Tension d'entrée monophasée 230 V
Horizontal 1U
Vertical 0U
16 A
IEC 309 16A 2P+E
(1) IEC 309 16A (2P+E)
0,91 m
AP7722A
Vertical 0U
16 A
IEC-320 C20
(8) IEC 320 C13
(1) IEC 320 C19
N/A
AP7723
Vertical 0U
32 A
IEC 309 32A 2P+E
(16) IEC 320 C13
(2) IEC 320 C19
2,44 m
AP7724
Accessoires bandeaux de prises
Commutateurs de transfert
à montage en rack
Kits de support de montage vertical pour armoires
tierces et autres configurations de montage.
Kits de support
Référence
Supports de montage vertical 0U pour armoires Dell et Rittal
AP7400*
Supports de montage vertical 0U pour armoires HP
AP7406*
Support de montage à plusieurs orientations pour NetShelter
SX, accessoire 0U et PDU en rack
AR7711
Support de montage OU horizontal à vertical pour bandeaux de
prises en rack 1U
AR8417
Fourniture d'une alimentation redondante à des
équipements raccordés par un câble unique.
*Supports pour PDU à montage en rack de la série AP7000 uniquement
Solutions de sécurité et de surveillance de l'environnement NetBotz
Solution de sécurité et de surveillance de
l'environnementpourlesbaiesderéseaux
et les datacenters
NetBotz
Surveillance • Utilisation de la technologie de
caméra NetBotz, Pelco™ IP et TCF
pour surveiller les actifs informatiques
à distance
Capacités de gestion
•A
lertes, méthodes de notification multiples,
programmation, envoi de graphiques et vidéos,
alertes progressives
NBWL0455
•C
ontrôle centralisé de plusieurs modules avec
StruxureWare Central
NBPD0155
NBPD0160
Surveillance de l'environnement
•L
arge éventail de capteurs pour surveiller l'état des
actifs informatiques
•T
empérature, humidité, fuites, portes, fumée,
vibrations, point de rosée, circulation de l'air,
contacts secs, 4-20 mA et 0-5 V
NBRK0201
Contrôle de l'accès
•C
ontrôle et gestion des droits d'accès aux baies
NetShelter SX APC du réseau
NBRK0451
Option de sécurité de haut niveau pour le
NetShelter SX
Système d'accès aux racks Netbotz PX – HID
AP9361
• Configuration de cartes de proximité HID pour
l'accès aux équipements en vue d'effectuer la
maintenance
• Contrôle et gestion des droits d'accès aux racks
depuis un navigateur Web
• Génération de listes de contrôle concernant l'accès
au rack
AP9361
• Réception de notifications d'alarmes lorsque la
sécurité du rack est compromise
AP9361
NetBotz Rack Access Pod 170 – NBPD0171
• Connexion du Rack Access Pod via une liaison
A-Link et montage à la base du rack afin de réduire
l'espace utilisé
• Solution Rack Access facilement évolutive et
utilisable avec toutes les armoires de la marque
NetShelter SX
NBPD0171
Solutions de sécurité et de surveillance de l'environnement NetBotz
Caractéristiques et avantages
Disponibilité
Réactivité
• Éviter la défaillance des équipements exposés à un
large éventail de conditions ambiantes présentant
des risques
• Personnalisation des définitions de seuil (plusieurs
seuils par capteur, planification, niveaux de gravité)
selon les besoins individuels
• Détecter et empêcher l'accès aux équipements par
le personnel non autorisé
• Alertes gérées en fonction des stratégies
d'escalade hiérarchique de l'utilisateur et reçues
dans plusieurs formats
• Notification des événements en temps réel pour
réduire les temps de réponse aux situations
critiques concernant l'infrastructure physique. Les
administrateurs informatiques peuvent réduire le
temps moyen de réparation, améliorer l'efficacité et
optimiser l'autonomie
• Détecter et enregistrer les mouvements, ce qui
permet d'associer un enregistrement visuel à
un accès ou à une alerte environnementale et
d'analyser plus rapidement la cause initiale
• Stockage vidéo déclenché par un mouvement
ou une alerte
• Accorder aux personnes autorisées l'accès aux
équipements via l'authentification par carte de
proximité
Protection
• Protection par mot de passe sélectionnable par
l'utilisateur pour empêcher les accès non autorisés
• Ajout de capteurs aux NetBotz Appliances
compatibles pour surveiller la température,
l'humidité, les fluides, les vibrations, les particules
de poussière, etc.
• Affichage de l'interface utilisateur avec un
navigateur ou depuis un appareil mobile. Accès
rapide à partir de n'importe quel point d'un réseau
sécurisé
• Stockage vidéo déclenché par un mouvement ou
une alerte
Facilité de gestion
• Interface fiable avec alertes historiques, graphiques
et configuration
• Étude et mise en corrélation faciles des alertes.
Mise en contexte des alertes via l'association de
clips vidéo, de graphiques et de cartes
• Intégration transparente à StruxureWare Central
• Partage de l'accès sans risque de modifications
non autorisées de la configuration grâce à des
options en lecture seule
« Anchor Glass Container est le troisième
fabricant américain de conteneurs en verre.
Notre solution NetBotz nous offre une vue
complète des activités de surveillance de notre
environnement de datacenter, ce qui nous
permet de mieux le connaître. »
- Dennis W. Grow,
Responsable du service technique des SIG,
Anchor Glass Container Corp.
StruxureWare Central
Surveillance centralisée multi-constructeurs de l'infrastructure physique de la salle informatique
StruxureWare Central est facile à déployer et à utiliser grâce à une interface conviviale pour la surveillance,
la gestion et le contrôle de centaines ou de milliers d'équipements multi-constructeurs d'une entreprise. Ces
équipements concernent l'alimentation, le refroidissement, la sécurité et la surveillance de l'environnement.
• Multi-constructeurs – Surveillance de tous
les équipements en réseau de tous types de
constructeurs.
•A
larmes personnalisées – Alarme et signalement
par équipement, rack et emplacement aux
personnes appropriées au moment voulu.
• Surveillance en temps réel, rapports et
graphiques définis par l’utilisateur et notification
et signalement instantanés pour une résolution
rapide des problèmes importants d’infrastructure.
•A
rchitecture ouverte et souple – Expansion en
fonction de l'évolution des besoins de l'entreprise
en ajoutant des licences d'équipements, des
fonctions de surveillance, des opérations, de la
capacité et des modules liés aux modifications.
• Référentiel centralisé – Informations stratégiques
accessibles à plusieurs utilisateurs depuis
n’importe quel point du réseau.
Options StruxureWare Central
Caractéristiques
Référence
De base
AP9465
Standard
AP9470
Entreprise
AP9475
Prise en charge d'équipements (1
nœud = 1 adresse IP)
Jusqu'à 525
équipements
Jusqu'à 2 025
équipements
Jusqu'à 4 025
équipements
Prise en charge de la surveillance
des appareils NetBotz
StruxureWare Operations
StruxureWare Capacity
StruxureWare Mobile
StruxureWare Energy Efficiency
StruxureWare Energy Cost
StruxureWare Change
Intégration dans le système de
gestion de bâtiment
Prise en charge SNMP et ModBus
multifournisseurs
Alimentation
Jusqu'à 15 appareils
Jusqu'à 20 racks
Jusqu'à 200 racks
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Une alimentation
Une alimentation
Deux alimentations
s. o.
Oui
Oui
Oui
Oui
Types d'équipements pris en charge
Tous : modèles d'onduleurs,
refroidisseurs, unités de
distribution de l'alimentation,
bandeaux de prises en rack,
climatiseurs périmètriques,
capteurs d'environnement,
équipement de mesure de
l'alimentation, appareils de
surveillance, commutateurs
de transfert statique, groupes
électrogènes de secours
Machine virtuelle
AP94VMTRL
AP94VMACT
Jusqu'à 5
équipements
Jusqu'à 325 équipements
avec (1) processeur et (1) Go
de RAM
Jusqu'à 1 025 équipements
avec (1) processeur et (2) Go
de RAM
avec (2) processeurs et (2)
Go de RAM
avec (4) processeurs et (4)
Go de RAM
Jusqu'à 1 appareil
Jusqu'à 1 000 racks (2 500 nœuds)
Configuration minimale requise pour le système client et le navigateur Web
Système d'exploitation
Vitesse du processeur
Mémoire système
Résolution d'affichage
Navigateur requis
Microsoft® Windows®, XP SP2, Server 2003, Vista ou Red Hat Enterprise, Linux 5.x (plate-formes 32 bits uniquement)
Processeur AMD/Intel à 1 GHz ou plus
1 Go de RAM
1024 x 768
JavaScript® doit être activé pour le navigateur : MozillaFirefox® version 3.0.8 ou ultérieure, Microsoft Internet Explorer® version 6.0 ou ultérieure
Communication et stockage
RAM intégrée
Stockage des données
Prise en charge de la tolérance
aux pannes VMware
Prise en charge de la haute
disponibilité VMware
Protocoles
Connexions d'interface réseau
1 Go
2 Go
4 Go
Voir « Prise en charge de la tolérance aux pannes/
haute disponibilité VMware® »
160 Go disponibles
250 Go disponibles
1 To disponible pour le 18 Go au minimum (espace requis pour l'image
pour le stockage des
pour le stockage des stockage des données
de machine virtuelle et 1 Go de stockage de
données
données
données inclus)
s. o.
s. o.
s. o.
(1) processeur, (1) Go de RAM, jusqu'à 325 équipements (1) processeur, (2) Go de RAM, jusqu'à
1 025 équipements
s. o.
s. o.
s. o.
(1) processeur, (1) Go de RAM, jusqu'à 325 équipements (1) processeur, (2) Go de RAM, jusqu'à
1 025 équipements (2) processeurs, (2) Go de
RAM, jusqu'à 2 025 équipements (4) processeurs,
(4) Go de RAM, jusqu'à 4 025 équipements
DNS, HTTP, HTTPS, SMS, SMTP, SSL, TCP/IP, SNMP
DNS, HTTP, HTTPS, SMS, SMTP, SSL, TCP/IP, SNMP,
Modbus TCP
RJ-45 10/100/1000 Base-T
Écrans LCD et commutateurs KVM
Optimisation de l'espace dans la baie.
Maximisation de la visibilité du système.
Les consoles LCD en rack d'APC se présentent
sous la forme d'une console combinant un moniteur
LCD 17"/19", un clavier et une souris, associée à un
commutateur KVM analogique intégré à 8/16 ports
(modèle de 17" uniquement), le tout dans une
conception 1U compacte. Cette conception compacte
permet de monter un commutateur KVM à l'arrière de
la console LCD en rack ou d'éliminer le besoin d'un
commutateur KVM séparé en choisissant une console
LCD en rack avec commutateur KVM analogique
intégré à 8/16 ports. La console s'installe facilement et
minimise les coûts d'assistance et de maintenance, en
assurant un coût de possession réduit. La combinaison
de l'écran LCD ultrafin, à technologie tactile, et du kit
de montage en rack pour un seul utilisateur facile à
installer forme une solution intégrée profilée, de grande
qualité pour la gestion de serveurs. Les consoles
LCD en rack peuvent être utilisées dans différents
environnements informatiques, qu'il s'agisse de salles
informatiques ou de datacenters de grande taille.
AP5808
Console LCD
Référence
Console LCD en rack 17"
AP5717F
Console LCD en rack 19"
AP5719
Console LCD avec commutateur KVM intégré
Référence
Console LCD en rack 17" avec commutateur KVM 8 ports intégré
AP5808
Console LCD en rack 17" avec commutateur KVM 16 ports intégré
AP5816
Câble USB KVM de 1,8 m
AP5821
Câble USB KVM de 3 m
AP5822
Câble USB KVM de 5 m
AP5823
• Moniteur LCD ultrafin 17" ou 19"
• Clavier intégré avec pavé numérique
• Port USB pour média externe
• Conception 1U à encombrement réduit
• Souris tactile
• Installation simplifiée
AP5816
Accédez en permanence à vos serveurs, aussi
bien dans vos locaux qu'à travers le monde.
Les commutateurs KVM pour rack d'APC offrent des
capacitéss importantes aux administrateurs informatiques, via un accès local ou distant aux niveaux POST
et BIOS, et un contrôle sur les serveurs connectés.
Les commutateurs KVM analogiques APC, CAT-5
analogiques et IP permettent de réduire le coût total
de possession en minimisant l'espace, le matériel,
l'électricité et le câblage par l'utilisation d'un seul clavier,
d'un seul moniteur et d'une seule souris pour plusieurs
serveurs. Grâce à une gestion centralisée, vous améliorez le retour sur investissement et la souplesse via une
évolutivité à l'échelle de l'entreprise. Les infrastructures
informatiques dans les datacenters, les salles informatiques et les succursales distantes peuvent désormais
être gérées avec davantage de contrôle et en toute tranquillité grâce aux commutateurs KVM pour rack APC.
Commutateurs KVM avec connexion de type CAT-5
Commutateur KVM IP Enterprise numérique 32 ports avec média virtuel,
2 utilisateurs distants
Référence
KVM2132P
Commutateur KVM IP Enterprise numérique 16 ports avec média virtuel,
2 utilisateurs distants
KVM2116P
Commutateur KVM IP numérique 16 ports avec média virtuel,
1 utilisateur distant
KVM1116P
Commutateur KVM IP Enterprise analogique 16 ports avec média virtuel,
2 utilisateurs locaux
KVM0216A
Commutateur KVM analogique 16 ports, 1 utilisateur local
KVM0116A
Commutateur KVM analogique 8 ports, 1 utilisateur local
KVM0108A
Module serveur USB KVM
KVM-USB
Module serveur PS/2 KVM
KVM-PS2
Module serveur USB KVM avec média virtuel
KVM-USBVM
Module serveur PS/2 KVM avec média virtuel
KVM-PS2VM
Module serveur USB KVM avec média virtuel et prise en charge CAC
Module serveur série KVM
KVM-SERIAL
Câble de gestion d'alimentation KVM vers PDU en rack APC
Support 1U KVM pour montage à l'arrière de la console LCD en rack
AP5201
Commutateurs KVM avec connexion de type coaxial
Référence
Mise à niveau de la licence de logiciel d'accès KVM vers Enterprise
(1024 nœuds)
Câbles
Commutateur KVM analogique 8 ports
AP5201
Câble USB KVM
Commutateur KVM analogique 16 ports
AP5202
Câble PS/2 KVM
KVM-USBVMCAC
Câble en cascade KVM
0,60 m
AP5262
AP5641
KVM-LCDMOUNT
SEKVM1024N
0,9 m
1,80 m
AP5253
AP5257
AP5261
AP5264
AP5250
AP5254
AP5258
AP5263
3,65 m
7,6 m
Onduleurs Smart-UPS Green
Protection performante line-interactive
de l'alimentation des serveurs et équipements
réseaux
Caractéristiques standard :
L’onduleur pour réseau et serveur le plus répandu au monde
L'onduleur Smart-UPS largement primé protège les données stratégiques
en fournissant une alimentation fiable de qualité réseau sous forme
de tour classique ou optimisé pour le montage en rack. Le logiciel de
gestion PowerChute™ fourni avec le produit permet aux administrateurs
informatiques d'arrêter les systèmes en toute sécurité tout en bénéficiant
de fonctions avancées de gestion d'onduleur.
1
Ecran LCD alphanumérique
Interface intuitive fournissant des informations détaillées
et précises avec possibilité de configuration en local.
2 Mode « éco-énergétique » à haut
rendement
Rendement optimal pour réduire les dépenses
en électricité et en refroidissement.
3 Conditionnement électrique
de niveau réseau
Vaste plage de régulation automatique des tensions
(AVR), antiparasitage et protection contre les surtensions.
1
2
4
5
3
7
6
4 Gestion avancée des batteries
Chargement à compensation thermique pour une
longévité accrue et algorithmes avancés indiquant
la date de remplacement.
5 Ports de communication
Ports série, USB et Smart Slot pour cartes de
communication.
6 Groupe de prises contrôlées
Tour 750-3000 VA
Redémarrage des équipements arrêtés, délestage
des charges non critiques pour préserver l'autonomie,
démarrage/mise sous tension séquentiel(le).
7 Déconnexion de la batterie
Moyen pratique de déconnecter la batterie pour le
transport.
Onduleurs Smart-UPS Green longue autonomie
Modèles convertibles tour/rack à autonomie longue
durée pour la protection des serveurs critiques et des
réseaux voix/données
1
2
Caractéristiques supplémentaires par
rapport au modèle standard :
1
utilisation à l'intérieur ou à l'extérieur d'une baie.
750-1500VA longue durée
4
3
Format compact 2U convertible rack/
tour Pivotement aisé de l'affichage pour une
2 Conception haute fréquence Réduction
5
de la taille (ou élimination) des transformateurs
volumineux pour simplifier l'installation.
3 Modèles disponibles avec des cartes
réseau préinstallées Les modèles dotés
6
du suffixe « NC » disposent de cartes réseau
AP9631 préinstallées avec surveillance de la
température.
4 Connecteur de batterie externe
intelligent Accepte des batteries externes et
augmente automatiquement l'autonomie pour
accroître la disponibilité.
5 Groupes de prises contrôlées
Redémarrage des équipements arrêtés,
délestage des charges non critiques pour
préserver l'autonomie, démarrage/mise sous
tension séquentiel(le).
6 Interrupteur d'arrêt d’urgence (EPO)
Mise hors tension à distance de l'onduleur
à distance en cas d'incendie ou autre
situation d'urgence.
Affichage onduleurs Smart-UPS
Interface LCD intuitive et facile à utiliser
1
Écran LCD Affichage d'informations claires,
cohérentes et détaillées via les menus de base
ou avancés.
État de l'alimentation
• Mode de fonctionnement et rendement
• Charges en VA/Watts/Ampères
• Tension et fréquence en entrée/sortie
• Capacité et autonomie de la batterie
• Compteur énergétique et bien plus encore
Contrôle
• Paramètres onduleur et groupe de prises
Configuration
• Langue
• Paramètre de qualité de l’alimentation
• Sensibilité
• Points de transfert de tension
• Paramètre d'alarme, de délai et de seuil
Test et diagnostics
• Lancement des tests de la batterie et
d'étalonnage de l'autonomie
Journaux
• Affichage d'explications concernant les dix
derniers transferts et anomalies
2 Conception haute fréquence
Réduction de la taille (ou élimination) des
transformateurs volumineux pour simplifier
l'installation.
3 Modèles disponibles avec des cartes
réseau préinstallées
Les modèles dotés du suffixe « NC » disposent
de cartes réseau AP9631 préinstallées avec
surveillance de la température.
4 Connecteur de batterie externe
intelligent
Accepte des batteries externes et augmente
automatiquement l'autonomie pour accroître la
disponibilité.
5 Groupes de prises contrôlées
Redémarrage des équipements arrêtés, délestage
des charges non critiques pour préserver
l'autonomie, démarrage/mise sous tension
séquencés.
À propos de
• Références de l'onduleur et de la batterie de
remplacement
• Numéros de série
• Date d'installation de la batterie et date de
remplacement recommandée
2
1
3
5
4
Sur tous les modèles SMT et SMX
Modèles tour standard
Caractéristiques du produit
SMT750I
SMT1000I
SMT1500I
SMT2200I
SMT3000I
500 W/750 VA
670 W/1000 VA
980 W/1500 VA
1980 W/2200 VA
2700 W/3000 VA
Sortie
Puissance
Tension de sortie nominale
230 V
Fréquence de sortie
57-63 Hz
Type de forme d'onde
Connexions de sortie
Onde sinusoïdale
(6) IEC320 C13
(8) IEC320 C13
(8) IEC320 C13 & (1) IEC320 C19
Prises organisées en deux groupes, dont l'un est contrôlable
Entrée
Tension d'entrée nominale
230 V
Plage de tension d'entrée pour les opérations
principales (plage ajustable max.)
160-285 V
(151-302 V)
Fréquence d'entrée
50/60 Hz +/-3 Hz (autodétection)
Connexion d'entrée
IEC320 C14
IEC-320 C20, Schuko CEE 7 / EU1-16P, British
BS1363A
Batteries et autonomie
Type de batterie
Durée d'autonomie à mi-charge (min)
Durée d'autonomie à pleine charge (min)
Batterie de rechange
Accumulateur au plomb sans entretien avec électrolyte suspendue, étanche
16
21
24
24
7
5
6
7
RBC48
RBC6
RBC7
14
6
RBC55
Communication et administration
Ports d'interface
Série (RJ45), USB et Smart-Slot
Panneau de commandes et alarmes sonores
EcranLCD alphanumériqueavec voyantsd'état ;
alarmede fonctionnementsurbatterie, alarmede batteriefaibleet délaisconfigurables
Interrupteur d'arrêt d'urgence
En option
Oui
Protection contre les surtensions et antiparasitage
Taux énergétique surtensions
540J
Antiparasitage
320J
480J
365J
Antiparasitage continu multipolaire : surtensions résiduelles de 0,3 % (IEEE),
zéro délai de réponse, conforme à la norme UL1449
Poids et dimensions
Hauteur max. (cm)
15,7
21,6
21,6
43,2
Largeur max. (cm)
13,7
17,0
17,0
196
Profondeur max. (cm)
35,8
43,9
43,9
54,6
Poids net (kg)
13,8
18,86
24,1
50,92
Conformité
Réglementations
Garantie de protection
C-tick, CE, EN 50091-1, EN 50091-2, GOST, VDE
Composants électroniques : 3 ans, Batterie : 2 ans
55,92
Modèles convertibles rack/tour longue durée
Caractéristiques du produit
SMX750I
SMX1000I
SMX1500RM2UI
500 W/750 VA
800 W/1000 VA
1200 W/1500 VA
Sortie
Capacité d'alimentation
Tension de sortie nominale
230 V
Fréquence de sortie
57-63 Hz
Type de forme d'onde
Onde sinusoïdale
Connexions de sortie
(8) prises IEC320 C13.
Prises organisées en deux groupes,
dont l'un est contrôlable
Prises organisées en trois groupes,
dont deux sont contrôlables
Prises organisées en trois groupes
contrôlables
Entrée
Tension d'entrée nominale
230 V
Plage de tension d'entrée pour les opérations
principales (plage ajustable max.)
160-286 V
(150-300 V)
Fréquence d'entrée
50/60 Hz +/-3 Hz (autodétection)
Connexion d'entrée
IEC320 C14
Batteries et autonomie
Type de batterie
Accumulateur au plomb sans entretien avec électrolyte suspendue, étanche
Durée d'autonomie à mi-charge (min)
24
20
14
Durée d'autonomie à pleine charge (min)
12
8
5
Batterie de rechange
APCRBC116
Pack de batteries externes
APCRBC115
SMX48RMBP2U
Communication et administration
Ports d'interface
Panneau de commandes et alarmes sonores
Série (RJ45), USB et Smart-Slot
Ecran LCD alphanumérique avec voyants d'état ;
alarme de fonctionnement sur batterie, alarme de batterie faible et délais configurables
Interrupteur d'arrêt d'urgence
Oui
Protection contre les surtensions et antiparasitage
Taux énergétique surtensions
Antiparasitage
540J
Antiparasitage continu multipolaire : surtensions résiduelles de 0,3 % (IEEE),
zéro délai de réponse, conforme à la norme UL1449
Poids et dimensions
Hauteur max. (cm)
8,9 (2U)
Largeur max. (cm)
43,2
Profondeur max. (cm)
Poids net (kg)
49
22
22,9
25
Conformité
Réglementations
Garantie de protection
C-tick, CE, EN 50091-1, EN 50091-2, GOST, VDE
Composants électroniques : 3 ans, Batterie : 2 ans
Onduleurs Smart-UPS Online
Convertible rack/tour 2U-12U 1,5-20 kVA
Protection performante de l'alimentation avec autonomie évolutive
pour les salles serveurs à espace réduit, ainsi que pour les
réseaux voix et données, VOIP, TOIP et applications critiques
La gamme d’onduleurs haute densité Smart-UPS Online est destinée aux
réseaux voix et données, aux salles serveurs et aux applications industrielles
légères. Capables de supporter 20 kVA dans un format convertible 12U,
ces modèles peuvent répondre aux exigences des serveurs lames à forte
consommation électrique ou des racks surchargés en équipements. Leur
conception convertible permet la standardisation sur de multiples applications.
Caractéristiques
• Bypass automatique Fournit l'alimentation secteur
aux charges connectées en cas de surcharge ou
de défaillance d’un onduleur.
• Autonomie évolutive L'autonomie peut être
prolongée en fonction des besoins.
• Gestion intelligente de la batterie Améliore la
disponibilité grâce à une charge de haute précision
qui optimise les performances, la durée de vie et la
fiabilité de la batterie.
• Batteries remplaçables à chaud Garantie d'une
alimentation propre ininterrompue protégé pendant
le remplacement de la batterie.
• Batteries externes « Plug-and-Play » Garantie
d'une alimentation propre ininterrompue lorsque
vous augmentez l'autonomie de l'onduleur.
• Convertible rack/tour Protection de
l’investissement initial lors du passage d’un
environnement tour à un environnement rack.
•M
icrologiciel avec mise à niveau flash Permet
l'application des nouvelles mises à niveau du logiciel.
•G
estion en réseau Surveillance et contrôle de
l'onduleur et accès à distance aux informations
environnementales via le logiciel PowerChute
fourni ou la carte de gestion de réseau d'APC avec
surveillance de la température (incluse dans tous
les modèles de plus de 3 kVA).
•E
mplacement SmartSlot Personnalisation des
fonctionnalités de l'onduleur avec des cartes de
gestion.
•V
oyants d'état Permettent de comprendre
rapidement l'état de l'onduleur et de réagir.
•C
onnectivité série Gestion de l'onduleur via un
port série.
Environnements
Baies de réseaux : La convergence de la voix
et des données rend la disponibilité encore plus
importante. Les chargeurs internes à haute puissance
permettent à un nombre pratiquement illimité de
packs de batteries compatibles supplémentaires de
répondre aux exigences d’autonomie des systèmes
stratégiques de l’entreprise.
Salles serveurs : Par son format compact et
polyvalent, l'onduleur Smart-UPS Online est
idéal pour améliorer la disponibilité des petites
salles serveurs en consommant une alimentation
monophasée et en prenant en charge 5-10 racks
d'équipement informatique.
Applications industrielles légères : De par sa
topologie On-line Double Conversion, l'onduleur
Smart-UPS Online avec correction du facteur de
puissance en entrée est idéal pour les applications
industrielles protégeant une petite salle de commande
ou d'opérations nécessitant une alimentation
monophasée. Même les coupures de courant les
plus insignifiantes peuvent interrompre l'activité et
entraîner des dommages à hauteur de milliers, voire
de millions d'euros.
Caractéristiques du Smart-UPS Online
Référence
Autonomie
à mi-charge/
pleine charge
Puissance
Entrée
Sortie
SURT1000XLI
32/14 min
700 W/1000 VA
C14
(6) IEC 320 C13
SURT2000XLI
15/5 min
Carte web/
SNMP
1400 W/2000 VA
C20
(6) IEC 320 C13
SURT3000XLI ou
SURT3000XLI-ET
2100 W/3000 VA
IEC320 C20 ou bornier
(8) IEC 320 C13 et
(2) IEC 320 C19 ou
bornier 1ph+N+T
SURT5000XLI ou
SURT5000XLI-ET
3500 W/5000 VA
bornier 1ph+N+T
(8) IEC 320 C13 et
(2) IEC 320 C19 ou
bornier 1ph+N+T
incluse*
SURT6000XLI ou
SURT6000XLI-ET
4200 W/6000 VA
bornier 1ph+N+T
(8) IEC 320 C13 et
(2) IEC 320 C19 ou
bornier 1ph+N+T
incluse*
SURT8000XLI
6400 W/8000 VA
bornier 1ph+N+T
(4) IEC 320 C13 et
(4) IEC 320 C19 ou
bornier 1ph+N+T ou
3ph+N+T
incluse
SURT10000XLI
8000 W/10k VA
bornier 1ph+N+T
(4) IEC 320 C13 et
(4) IEC 320 C19 ou
bornier 1ph+N+T ou
3ph+N+T
incluse
SURT15KRMXLI
12 k W/15k VA
16 k W/20k VA
bornier 1ph+N+T ou
3ph+N+T
(8) IEC 320 C19 ou
bornier 1ph+N+T ou
3ph+N+T
incluse
SURT20KRMXLI
incluse
*sauf version "ET" à bornier en sortie
Option disponibles
Transformateur abaisseur de sortie
Kits de rails
Transformateurs abaisseurs
de sortie utilisables avec les
modèles Smart-UPS Online
AP9625 Kit de rails
à 2 montants pour
onduleur Smart-UPS Online
3000/5000/6000/8000/10 000 VA
SURTRK Kit de rails à 4 montants pour les modèles
d'onduleur Smart-UPS Online 1500/2000 VA et
SURTA48XLBP
Packs de batteries
Il est possible d'ajouter un nombre illimité de packs
de batteries externes convertibles rack/tour pour
obtenir les niveaux d'autonomie requis. Les packs
de batteries Smart-UPS Online étant remplaçables
à chaud, vous n'aurez jamais besoin d'arrêter vos
charges stratégiques pour l'entretien de l'unité.
SURTRK2 Kit de rails à 4 montants pour
les modèles d'onduleur Smart-UPS Online
3000/5000/6000/8000/10 000 VA, SURT192XLBP,
SURT003 et AP9626
SURT192XLBP Pack de batteries pour
les modèles d'onduleur Smart-UPS Online
3000/5000/6000/8000/10 000 VA, 3U dans le rack
SURT48XLBP Pack de batteries pour les modèles
d'onduleur APC Smart-UPS Online 1500/2000 VA,
2U dans le rack
Onduleurs Symmetra LX
4-16 kVA, redondance N+1, rack ou tour
Caractéristiques
• Autonomie évolutive L'autonomie peut être
prolongée en fonction des besoins.
• Alimentation évolutive Réduit les coûts
de surdimensionnement des onduleurs
en permettant des mises à niveau rapides
ultérieurement.
• Batteries externes administrables
Réduction de la maintenance préventive via
la surveillance de l'état et de l'autonomie
des batteries externes.
Protection de l'alimentation redondante haute performance avec
autonomie et alimentation évolutives pour les salles serveurs et
les réseaux voix et données de petite taille.
Conçu pour assurer le plus haut niveau de continuité de l'activité, le
Symmetra LX possède une architecture redondante modulaire capable
d’adapter l’alimentation et l’autonomie à mesure que la demande augmente
ou lorsque des niveaux supérieurs de disponibilité sont requis. Doté d'une
fonction intégrée de gestion en réseau et disponible en modèles tour et
optimisé pour le rack, de 4 à 16 kVA avec redondance N+1, l'onduleur
online Symmetra LX est le choix tout indiqué pour protéger les équipements
informatiques et de télécommunications à hautes performances dans les
salles serveurs et de réseau stratégiques.
• Configurable pour une redondance
interne N+1 Haute disponibilité rendue
possible par la redondance qui permet
de configurer un module de puissance
supplémentaire pour supporter la charge.
• Convertible rack/tour Protection
de l’investissement initial lors du
passage d’un environnement tour à un
environnement rack.
• Conception modulaire Accélère, facilite et
minimise la maintenance grâce à des modules
d'auto-diagnostic remplaçables à chaud et sur
le terrain.
Environnements
•G
estion en réseau Gestion à distance de
l'onduleur via le réseau.
Baies de réseaux : La convergence de la voix et des données rend la
disponibilité encore plus importante. La protection d'alimentation redondante et
administrable permet une autonomie évolutive pour les applications de réseau,
en plus des stations relais, des applications VoIP et des systèmes PBX.
• Ecran LCD Gestion des onduleurs en local
via un afficheur de texte qui accélère le
diagnostic via des conditions d'alarmes et
des événements.
Salles serveurs : Le Symmetra LX permet la gestion à distance via le réseau.
Il est ainsi possible de gérer les changements imprévus dans l'environnement.
Sa conception modulaire et sa redondance N+1 optimisent la disponibilité et
la facilité d'entretien.
• Bypass automatique Fournit l'alimentation
secteur aux charges connectées en cas de
surcharge ou de défaillance d’un onduleur.
Distribution : Des coupures de courant prolongées peuvent perturber
l'ensemble d'un magasin, notamment les terminaux de point de vente, les
serveurs et les commutateurs de réseau back-room. Le Symmetra LX permet
le fonctionnement ininterrompu des applications stratégiques.
Applications industrielles légères : La topologie On-line Double Conversion
de la correction du facteur de puissance en entrée convient parfaitement aux
applications industrielles protégeant une petite salle de commande. Même les
coupures de courant les plus insignifiantes peuvent interrompre l'activité et
entraîner des dommages à hauteur de milliers, voire de millions d'euros.
• Plateau de câblage d'entrée/sortie
amovible Accélère et simplifie l'installation
et la maintenance de l'onduleur.
• Tableau de distribution électrique
remplaçable sur le terrain Garantit la
compatibilité avec les équipements dotés de
types de prise différents
Caractéristiques du Symmetra LX
Référence
Autonomie
à mi-charge/
pleine charge
Puissance
Entrée
Sortie
Carte web/
SNMP
SYA4K8I ou
SYA4K8RMI*
16/6 min
3200 W
bornier 1Ph+T+N ou
3Ph+T+N
incluse
SYA8K8I ou
SYA8K8RMI*
17/6 min
6400 W
bornier 1Ph+T+N ou
3Ph+T+N
SYA8K16I ou
SYA8K16RMI*
17/6 min
9600 W
bornier 1Ph+T+N ou
3Ph+T+N
SYA12K16I
SYA12K16RMI*
17/6 min
12800 W
bornier 1Ph+T+N ou
3Ph+T+N
SYA16K16I ou
SYA16K16RMI*
47 /20 min
12800 W
bornier 1Ph+T+N ou
3Ph+T+N
bornier 1Ph+T+N ou
(8) IEC320 C13 +
(6) IEC320 C19
bornier 1Ph+T+N ou
(8) IEC320 C13 +
(6) IEC320 C20
bornier 1Ph+T+N ou
(8) IEC320 C13 +
(10) IEC320 C21
bornier 1Ph+T+N ou
(8) IEC320 C13 +
(10) IEC320 C22
bornier 1Ph+T+N ou
(8) IEC320 C13 +
(10) IEC320 C23
incluse
incluse
incluse
incluse
*
Options supplémentaires d'amélioration des solutions
Systèmes de
batteries
Il est possible d'ajouter
des modules de batteries
ou des armoires batteries
externes pour obtenir les
niveaux d'autonomie requis. Les modules de
batteries et les armoires batteries Symmetra LX étant
remplaçables à chaud, vous n'aurez jamais besoin
d'arrêter vos charges stratégiques pour l'entretien de
l'unité.
SYBT5 Module de batterie pour APC Symmetra LX.
SYARMXR9B9I, SYAXR9B9I et SYARMXR3B3I.
Armoires batteries longue durée Symmetra LX.
Services
Services permettant
d'étendre la couverture audelà de la garantie d'usine
initiale ou sur site pour
diagnostiquer ou réparer
votre équipement APC
WEXTWAR1YR-SY-16
Extension de garantie de 1 an
Bypass de maintenance
Panneaux de bypass de
maintenance offrant un faible
temps de transfert et une
dérivation de maintenance
globale.
SBP16KP 200/208/240 V ; 100 A ; MBB ; entrées/sorties
avec raccordement sur bornier
SBP16KRMI4U : entrée 230 V, 100 A:
bornier (1PH+N+G),
bornier (3PH+G),
sortie : 230 V, bornier (1PH+N+G).
Distribution de
l'alimentation
Panneaux d'alimentation
remplaçables sur le site
permettant le raccordement
direct pour une installation
rapide de tout nouveau matériel
informatique.
SYPD10 Panneau de distribution de l'alimentation ;
(1) IEC 309, (2) IEC 320 C19
WEXTWAR3YR-SY-16 Extension de garantie de 3 ans
WONSITEBE-SY-16 1 an de maintenance sur site,
dans les meilleurs délais possibles, pour Symmetra
WONSITENBD-SY-16 1 an de maintenance sur site,
le jour ouvrable suivant, pour Symmetra
Ressources
en ligne
Pour en savoir plus
Ressources supplémentaires
Solutions APC
Visitez le site http://www.apc.com/site/
Solutions/index.cfm/solutions/server-rooms/
Livre blanc n° 103 :
Comment les systèmes de surveillance peuvent
réduire les risques d'erreur humaine dans la gestion
des salles serveurs et des armoires de câblage
à distance.
Visitez le site http://www.apc.com/wp?wp=103
Constatez-le vous-même
Découvrez les vidéos de la baies informatique
NetShelter SX Cette démonstration multimédia
en ligne gratuite vous fait découvrir les avantages
liés à la facilité d'utilisation, et les fonctionnalités
de distribution de l'alimentation, de refroidissement
et de gestion des câbles.
Visitez le site www.apc.com/tours/
netsheltersxtour
Stratégies de refroidissement pour les armoires de
câblage et les salles serveurs
Alimentation et refroidissement pour les applications de
téléphonie VoIP et IP
Portail Podcast APC
Visitez le site www.apc.com/podcast
Data Center University™ online education
Data Center University (DCU) propose des formations
de haut niveau pour les professionnels de
l'informatique et vous apporte une expertise pratique,
où et quand vous en avez besoin.
Visitez le site www.datacenteruniversity.com
Pour en savoir plus sur les solutions Schneider Electric, visitez le site www.schneider-electric.com
Essayez GRATUITEMENT les applications Web pour tester la virtualisation, le rendement et bien plus encore sur le site
tools.apc.com
Make the most of your energy
SM
APC by Schneider Electric
35, rue Joseph Monier
92500 Rueil-Malmaison
France
©2012 Schneider Electric. Tous droits réservés. Schneider Electric, APC, Make the most of your energy, NetShelter, NetBotz, Symmetra, Smart-UPS, StruxureWare, Pelco, InfraStruxure et Data Center University sont des marques
commerciales de Schneider Electric Industries S.A.S. ou de ses sociétés affiliées. Toutes les autres marques sont la propriété de leurs détenteurs respectifs. Adresse électronique : [email protected] • www.apc.com • 998-6403_FR

Solutions pour baies de réseaux et salles serveurs

Transcription

Documents pareils

Versions Caneco HT

Eaton 5P - Fiche Produit

LAMPE CLASSIC LED A60 9,5W B22 2800K 15 000 heures

Mise en page 1

MGE UPS system

contacteur jour/nuit - 2P - 25A - 230V - 2F - Cebeo e-shop

Promax 300

Module PV – Sécurité, fiabilité, performance et certifications

34407 - 3F Petra OP 620 50W LED
