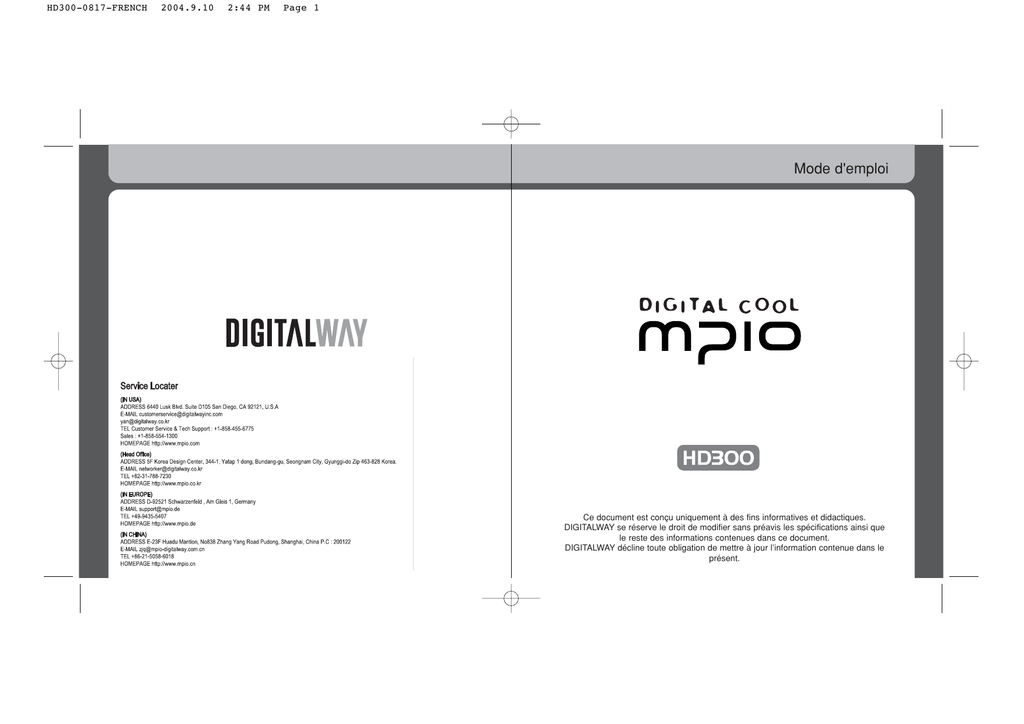

Mode d'emploi
Ce document est conçu uniquement à des fins informatives et didactiques.
DIGITALWAY se réserve le droit de modifier sans préavis les spécifications ainsi que
le reste des informations contenues dans ce document.
DIGITALWAY décline toute obligation de mettre à jour l’information contenue dans le
présent.
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 2
[ Table des matières ]
Aucune partie de ce mode d'emploi ne pourra être reproduite ou transmise en aucune
façon ni par aucun moyen électronique ou mécanique, y compris la photocopie et
l'enregistrement pour n'importe quelle raison sans la permission par écrit de
Digitalway. Co., LTD.
- Le logo de Microsoft, Windows, Windows Explorer et Windows sont des marques
déposées ou de commerce de Microsoft Corporation.
- Intel et Pentium sont des marques déposées d'Intel Corporation.
- Le logo de Macintosh et Macintosh sont des marques déposées ou de commerce
d'Apple Computer, Inc.
- Les systèmes et les produits inclus dans ce Mode d'emploi sont les marques
déposées ou de commerce pertinentes appartenant à ces corporations ou instituts et
le sigle TM ou ® Mark n'est pas toujours clairement spécifiée.
3. Méthode de fonctionnement de base
1) Turn ON/OFF .....................................16
2) Utilisation de la touche de contact.....16
3) Navigation. .........................................17
4) Fichier de Musique (Play/Pause).......17
5) Téléchargement des fichiers de
musique et de données .....................18
6) Installation du logiciel opérationnel....19
7) Charge de la batterie. ........................20
8) Déconnexion du HD300 de
l'ordinateur .........................................21
9) Changement du Mode MUSIQUE au
Mode RADIO FM .............................22
10) Enregistrement de voix avec une
brève pression sur la touche ...........23
11) Comment utiliser la touche
Hold..................................................23
4. Utilisation des fonctions du lecteur
1) Tableau des fonctions des touches ...24
2) Méthodes de fonctionnement avec la
fonction MODE MUSIQUE.................27
fonction MODE d'ENREGISTREMENT
de VOIX..............................................30
fonction MODE RADIO FM ...............33
5) Utilisation du MODE FONCTION
PLUS..................................................37
6) CONFIGURATIONS WOW ................40
7) Configuration de l'EQ PRÉRÉGLÉ....41
8) Changement et programmation
des CONFIGURATIONS ....................42
5. Utilisation de l'UTILITAIRE MPIO
1) Retour à l'état initial de configuration
du MPIO HD300.................................46
2) Balayage du Fichier de contenu
multimédia (Réaménagement de la
Liste de lecture) .................................47
3) Mise à jour du Firmware ....................47
4) Installation WMP (Windows Media
Player) Plug-In ...................................47
3
Table des matières
Ce document décrit comment utiliser ce produit en sécurité
(Les contenus décrits dans ce Mode d'emploi peuvent changer sans avis préalable dû
à une amélioration de la performance du produit ou à un changement des
spécifications.)
Veuillez lire ce Mode d'emploi avant d'utiliser ce produit.
MPIO fera de son mieux pour fournir les meilleurs produits à ses clients.
1. Précautions d'usage du lecteur
MP3 ......................................................4
2. Présentation du produit
1) Fonctions ..............................................6
2) Spécifications .......................................8
3) Caractéristiques de l'ordinateur
requis ....................................................9
4) Éléments du produit .........................10
5) Nom des pièces et mode d'emploi .....11
6) Configuration de l'afficheur LCD ........13
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 3
1. Précautions d’usage du lecteur MP3
(3) Sécurité de l'usager
(1) Environnements d'utilisation
* Évitez de placer ou d'utiliser le lecteur dans les endroits suivants.
Endroits où la température est très haute
Endroits où la température est très froide
Endroits humides
Endroits où il puisse devenir mouillé
Endroits poussiéreux
Endroits exposés à la lumière directe du soleil
Dans un véhicule
Près de sources de chaleur
Endroits soumis à des vibrations
Près d'une substance magnétique
(2) Instructions de sécurité
Évitez les chocs mécaniques au lecteur.
Ne démontez, ni ne réparez ni ne modifiez le lecteur sans permission.
N'introduisez pas d'objets ou des substances dans le lecteur.
(Par ex. : des clips, du papier, de l'eau, des boissons, etc.)
Si la surface du lecteur devient sale, nettoyez-la avec un tissu doux ou un chiffon.
N'utilisez pas de solution chimique.
Si le lecteur n'est pas chargé, après n'avoir pas été utilisé pendant une longue
période, appuyez sur la touche RESET avant de l'utiliser.
-
-
-
Sécurité au volant
N'écoutez pas de musique ou de stations FM avec des écouteurs lorsque vous
conduisez une bicyclette, une moto ou une voiture. Cela peut provoquer un grave
accident et c'est illégal dans certains endroits.
Diminuez le volume des écouteurs lorsque vous écoutez de la musique ou une
émission FM pendant que vous marchez. Autrement, vous risquez de provoquer un
grave accident.
Protection auditive
N'écoutez pas de musique avec des écouteurs longtemps. Les spécialistes signalent
qu'il existe un danger d'endommagement de la capacité auditive si vous utilisez des
écouteurs longtemps; cela fait référence à tous les dispositifs audio.
(4) Stockage d'information
Cette société n'est pas responsable de la perte d'information ni du dommage ayant
lieu pendant la transmission d'information entre le lecteur et l'ordinateur.
Si vous avez stocké une information importante dans le lecteur, assurez-vous d'avoir
une copie de sécurité. Cette société n'est pas responsable de l'endommagement de
l'information si l'information stockée se perd dû à un problème mécanique, un
mauvais fonctionnement ou par d'autres causes (choc extérieur, panne d'électricité,
etc.). Faites attention à ce sujet.
Assurez-vous de faire une copie de sécurité de l'information stockée dans le lecteur
avant de l'envoyer au service technique. Cette société ne fera aucune copie de
sécurité de l'information stockée dans le lecteur, envoyée au service technique.
Cette société n'est responsable d'aucun endommagement de l'information, ayant lieu
au service technique.
Assurez-vous de bien tenir la fiche lorsque vous introduisez ou extrayez le terminal
USB du lecteur de l'ordinateur.
Ne frappez ni ne secouez la pièce branchée lorsque le lecteur est connecté à
l'ordinateur.
5
4
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 4
1)
(1) Stockage de haute capacité
Un grand volume de fichiers de musique et d'information peut être stocké en
sélectionnant 20GB & 40GB HDD.
(2) Stockage massif USB
Si le lecteur est connecté à l'ordinateur, il est facile de télécharger de l'information sans un
logiciel de gestion puisque le lecteur fonctionne comme un disque dur démontable. En
conséquence, vous pouvez télécharger des données sans avoir besoin d'un logiciel de
gestion.
(3) Effets sonores excellents
Effets sonores de la plus haute qualité SRS WOW de SRS, TruBass et FOCUS!
Ils sont prêts pour les vrais maniaques.
En plus, l'EQ préréglé standard est de base et l'usager peut établir l'EQ de 5 bandes par
bande de son.
(4) Lecteur Multi-Codec
Les formats MP3, WMA, OGG et ASF sont lisibles par le lecteur Multi-Codec.
(5) Fonction Radio FM
Vous pouvez écouter une émission FM avec les fonctions d'auto installation de station et
d'enregistrement de station radio, et même enregistrer des contenus pendant l'écoute
d'une émission FM.
(6) Fonction d'encodage directe
Si vous connectez un lecteur ordinaire de CD ou de cassette avec le HD300, vous
pourrez créer un fichier d'encodage (enregistrement) directement sans le connecter
à l'ordinateur.
(7) Interface conviviale pour l'usager.
Nous avons fait un grand effort dans ce guide pour que tout soit plus facile pour
l'usager.
Le lecteur offre une configuration de menu facile à comprendre et avec un accès facile.
(8) Navigation
Vous pouvez garder et chercher facilement un fichier de musique à l'aide d'une structure
arborescente comme celle de Windows Explorer, et classifier vos enregistrements par
Artiste/Album/Genre/Titre pour rendre plus facile son utilisation.
(9) Fonction Enregistrement de voix
Pour l'enregistrement de la voix, ce produit est équipé d'enregistrement type MP3,
microphone directionnel, réglage de la qualité de l'enregistrement et d'autres fonctions.
(10) Mise à jour de Firmware
Nous ferons de notre mieux pour améliorer la performance du lecteur à travers le service
continu de mise à jour de firmware.
Vous connaîtrez bientôt le modèle amélioré du HD300.
7
6
Fonctions
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 5
2)
3)
Spécifications
(1) OP IBM
8
Support de format
comprimé
Capacité de mémoire de
stockage
Afficheur à cristaux
liquides
MP3 (8 ~ 320kbps), WMA (5~192kbps), QGG(Q1~Q10), ASF
Langue de support
55 langues
Langue du menu
Coréen, anglais, chinois (S/T), japonais, italien, français,
espagnol, allemand
Vitesse de transfert de
fichier
128Mbps Max.
Sortie des écouteurs
D: 30mW, I: 30mW (SRS applicable)
D: 6mW, I: 6mW (SRS non applicable)
20 o 40GB
Bleu LED lumière de fond, 8 lignes 4 gris LCD graphique
Ratio signal-bruit
90dB
Ratio fréquence de sortie
20Hz ~ 20KHz
Batterie
Batterie rechargeable Li-ion
Temps de lecture continu
16 heures max. (Les fichiers MP3 jusqu'à 128Kbps, Volume 20)
Ratio de fréquence FM
76-108.0MHz
Sortie FM
R: 6mW, L: 6mW
Ratio signal FM-bruit
45dB
Dimensions/Poids
20GB =60(W)x104(H)x17(D)/159g 40GB=60(W)x104(H)x20(D)/174g
Température de
fonctionnement
0°C-40°C
Principal: Système standard d'interface USB (Rev 1.1, 2.0) et CD-ROM installé
UC: Pentium 133MHz ou plus performante
Mémoire: 64MB ou plus
Espace dans le disque dur: 20MB ou plus
Systèmes opérationnels reconnus: Windows 98/Me/2000/XP
(2) Macintosh
Principal: Système standard d'interface USB (Rev V1.1, 2.0) et CD-ROM installé
Ex.: Power Mac G3 (Bleu & Blanc)/G4/G4 Cube, iMac/iBook, Powerbook, Powerbook G4
Mémoire : 64MB ou plus
Espace du disque dur: 20MB ou plus
Systèmes opérationnels reconnus: Mac OS 9.04~10.x
B Après avoir formaté la mémoire, la capacité de mémoire disponible pourra être inférieure à
la capacité de mémoire citée précédemment.
B La vitesse de transmission des fichiers dépend des options de l'ordinateur.
B Le temps de lecture dépend de la méthode utilisée et de la configuration du menu.
B Assurez-vous d’utiliser l’adaptateur secteur fourni pour le câble USB si la batterie est faible
ou lors de la mise à jour du microprogramme.
B Assurez-vous d'utiliser le câble USB fourni puisqu'il est possible que le produit ne
fonctionne pas lorsqu'il est connecté à un ordinateur à l'aide de rallonges.
B Les batteries rechargeables ont un nombre limité de cycles de charge et le cas échéant,
elles devront être remplacées.
B La vie de la batterie et le nombre de cycles de charge peuvent varier dû à l'utilisation et
aux configurations.
9
Caractéristiques de l'ordinateur requis
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 6
4)
Éléments du produit
5)
Nom des pièces et mode d'emploi
Corps principal (SET)
11
Unité
Manuel
Câble USB
Étui de transport
(en option)
Câble stéréo
Écouteurs
(1) Terminal de connexion des écouteurs et encodage
(2) Touche Hold -> En appuyant sur la touche Hold (blocage) dans la partie
supérieure du lecteur.
(3) Terminal de liaison USB -> Connectez avec l'ordinateur via le câble USB.
(4) Prise d'entrée DC
(5) LCD -> Montre l'information des fichiers et l'état de configuration du menu.
Garantie limitée
Adaptateur d'AC
Carte de garantie
(6) REW B Reproduit la piste précédente et cherche une fréquence FM.
(7) FF B Reproduit la piste suivante et cherche une fréquence FM.
10
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 7
(8) Touche REC
6)
Configuration de l'afficheur LCD
B Active les fonctions Répéter/Enregistrer/Stockage station FM.
12
B Active les fonctions Turn[DB9] ON/OFF et Play/Pause de Fichiers de musique.
(10) Touche de contact
B Active la fonction de contrôle de volume et est utilisée pour la recherche de menu et
de musique.
(11) Bouton tactile MENU
B Permet d'accéder au menu ou à un dossier précédent.
(12) Bouton tactile ENTER (Entrée)
B Utilisée pour accéder au menu ou au dossier sélectionné (répertoire).
(13) RESET & MIC (Réinitialiser et microphone)
(1) Mode MUSIQUE
1ère ligne
2ème ligne
3ème ligne
4ème ligne
5ème ligne
6ème ligne
Affiche l'état de Play/Pause
7ème ligne
Icône de répétition
8ème ligne
Icône d'alarme
Icône d'affichage de l'état Hold
Icône de BATTERIE
Icône d'EQ PRÉRÉGLÉ
Nome du dossier où les fichiers de musique en cours de lecture sont stockés.
Artiste
Affichage de l'information de musique - Titre
Affiche l'état de progrès du fichier de musique (Barre de progrès)
Temps de Lecture / Temps total des fichiers lus.
a) Affiche le numéro de la piste en cours de lecture - Numéro de la piste lue/Total des
pistes/Vitesse de Bit/Fréquence d'échantillonnage/Format du fichier ou barre du
volume
b) Si vous sélectionnez "Info-" dans le Menu d'affichage du Menu Configuration.
c) Affiche l'heure actuelle - Jour/Date/Année/Heure ou Barre du volume
d) Si vous sélectionnez "Off" dans le Menu d'affichage du Menu Configuration. - Barre
du volume
13
(9) Touche Play/Pause
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 8
(1) Mode RADIO FM
(2) Mode d'ENREGISTREMENT DE VOIX
15
Icône d'alarme
Icône de BATTERIE
Icône Mono/Stéréo
Icône Recherche/Mode Préréglé
Quantité totale de fréquences stockées
Numéro de station en cours/Fréquence de station reçue
Barre de progrès
Barre du volume
1ère ligne
1ère ligne
2ème ligne
2ème ligne
3ème ligne
3ème ligne
4ème ligne
4ème ligne
5ème ligne
5ème ligne
6ème ligne
6ème ligne
7ème ligne
7ème ligne
8ème ligne
8ème ligne
Affiche l'état de l'ENREGISTREMENT DE VOIX
Icône d'alarme
Icône de BATTERIE
Nom du fichier sauvegardé (Titre)
Temps d'enregistrement
14
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 9
1)
- Appuyez sur la touche
MPIO.
- Appuyez sur la touche
2)
3)
pendant quelques secondes pour l'allumer et afficher le logo
pendant quelques secondes pour l'éteindre.
Navigation
- Dans le Menu Principal, sélectionnez le Menu de Navigation à l'aide de la touche de
contact. Entrez dans le menu dans le Menu de Navigation en appuyant sur la touche
Enter.
- Pour aller au menu ou au dossier précédent, appuyez sur la touche Menu.
Pourtant, la liste de lecture de la musique HD 300 doit être réorganisée par
Artiste/Album/Genre/Titre, via l'utilitaire MPIO du CD fourni avec le lecteur afin d'entrer dans
le menu et rechercher par Artiste/Album/Genre/Titre lorsque vous recherchez des fichiers de
musique dans le Menu de Navigation. Autrement, l'icône 'No Playlist[DB14]!' s'affiche et vous
ne pouvez pas rechercher de la musique même dans le Menu Artiste/Album /Genre/Titre.
Voir "Utilisation de l'utilitaire MPIO" dans le Guide de l'usager 5 pour une méthode détaillée.
Utilisation de la touche de contact
Le changement de la configuration de l’Étiquette de langue ID3 du Menu de configuration
n’est pas possible puisque l’Étiquette de langue ID3 est utilisée lors de la lecture d’un fichier
Playlist [Liste de lecture] ou lorsque le Menu Artiste/Album/Genre/Titre est utilisé.
(Méthode de recherche avec la touche de contact)
La touche de contact est utilisée pour rechercher un fichier
ou un menu de musique et est utilisée comme touche de
contrôle du volume lors de la reproduction de musique.
Si vous déplacez le bouton tactile vers le haut ou le bas, au cours de la
lecture, le niveau du volume augmente ou diminue.
- Pour augmenter le volume: Scroll up
- Pour diminuer le volume: Scroll down
4)
Fichier de Musique (Play/Pause)
- Pour écouter de la musique, après avoir recherché des fichiers de musique du menu
dans le Menu de Navigation, appuyez sur la touche Play/Pause ou sur la touche Enter.
- Lors de la lecture, appuyez sur la touche REW ou FF pour reproduire la piste
précédente ou suivante.
- Appuyez sur la touche REW, 10 secondes après la lecture, pour écouter de nouveau le
fichier de musique en cours de reproduction à partir de la première piste.
- Appuyez sur la touche REW, 10 secondes avant la lecture, pour lire la piste précédente
du fichier de musique en cours de reproduction.
- Appuyez sur la touche FF/REW pendant quelques secondes pour activer la fonction Fast
Forward/Fast Rewind.
- Pour arrêter la musique en cours de lecture, appuyez sur la touche
.
17
16
Turn ON/OFF
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 10
18
5)
Téléchargement des fichiers de musique et de données
(1) Connexion du lecteur MPIO à l'ordinateur.
- Pour un ordinateur utilisant Windows 98/98SE, installez d'abord le
pilote du dispositif LECTEUR USB à partir du CD fourni. (Pour
l'installer, lisez la section 3), Installation du Logiciel opérationnel.)
- Mettez en marche et connectez le câble USB a l'ordinateur et au
terminal USB (Terminal des écouteurs) du lecteur.
- Regardez le message de liaison USB à l'afficheur de LCD du
lecteur, tel qu'il est illustré en bas.
- Pour copier des fichiers, utilisez le moteur de recherche de Windows de l'ordinateur,
entraînez les fichiers et placez-les ensuite dans le dossier de Musique, lequel fonctionne
comme un disque dur démontable.
Pour être lus, les fichiers de musique ne doivent être enregistrés que
dans le dossier de musique.
6)
Installation du logiciel opérationnel
Un ordinateur utilisant Windows ME, Windows 2000 et Windows XP reconnaît les
dispositifs de stockage USB 2.0 de base et perçoit le HD300 comme un système de
stockage portable sans avoir à installer un gestionnaire. Vous pouvez ainsi utiliser le
HD300 avec Windows Explorer. Pour un ordinateur avec Windows 98/98SE, vous devrez
installer d'abord un pilote de dispositif HD300 USB.
(L'ordinateur ne reconnaîtra le HD300 comme un dispositif de stockage extérieur que si le
pilote du dispositif est installé.)
Comment l'installer
(1) À l’aide d’un câble USB, raccordez un ordinateur et le HD300.
(2) Insérez dans l’ordinateur le CD fourni, sélectionnez l’icône HD300 et appuyez ensuite
sur le bouton NEXT.
(3) L’installation du HD300 se fait de manière séquentielle si vous appuyez sur le bouton
NEXT après avoir sélectionné le logiciel à installer.
19
Le téléchargement illégal et la duplication d'un
fichier MP3 protégé par les droits d'auteur sont
interdits par la loi et cette société n'est
responsable d'aucune question concernant les
droits d'auteur.
Le message 'No song' signifie qu'il n'y a pas de
piste enregistrée. Veuillez télécharger les fichiers
de musique. Les fichiers de musique doivent être
enregistrés dans le Dossier de Musique pour
reproduire de la musique,
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 11
7)
Lorsque la batterie s'épuise, l'icône 'Low battery' s'affiche (tel qu'il est illustré en haut) et
le lecteur s'éteint. La batterie doit être donc rechargée.
Déconnexion du HD300 de l'ordinateur
Nous vous conseillons de suivre ces instructions pour le déconnecter en sécurité.
Remarquez que le non-respect de ces instructions peut provoquer la perte de données
ou l'endommagement du lecteur et de l'ordinateur.
Clic!!
Connectez un adaptateur au terminal de connexion de l'adaptateur HD300 de courant
alterne et branchez-le ensuite à la prise de courant alterne.
Connexion entre
l'alimentation et le
corps principal
Placez le pointeur de la souris sur l'icône Hot Plug de la barre des tâches et cliquez
sur la touche droite de la souris.
Clic!!
Sélectionnez le message ‘Unplug or Eject the hardware' pour afficher l'écran illustré en bas.
Lorsque l'alimentation de l'unité n'est pas utilisée et elle est connectée à
une source extérieure, l'unité se charge automatiquement et l'état de
charge s'affiche à l'écran de LCD.
- Temps de charge: 3 heures (état de charge complet)
- Temps de lecture: 16 heures max.
Les temps de charge et de lecture dépendent de l'environnement
d'utilisation de l'usager. L'adaptateur de courant alterne fourni doit être
utilisé pour charger en sécurité.
Clic!!
Lorsque la fenêtre 'Safe to Remove
Hardware' s'affiche, sélectionnez 'USB
High Capacity Storage' dans la fenêtre
du dispositif du matériel et cliquez sur
la touche [Stop].
Lorsque la fenêtre 'Stop a Hardware
Device' s'affiche, sélectionnez l'item
'USB High Capacity Storage' et cliquez
sur la touche [OK].
21
20
8)
Charge de la batterie
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 12
Lorsque la fenêtre 'Safe to Remove
Hardware' s'affiche, cliquez sur la
touche [OK] et déconnectez le
lecteur de l'ordinateur.
Pour commencer à enregistrer la voix, appuyez sur la touche REC pendant quelques
secondes à l'état Stop/ Pause.
Clic!!
9)
Changement du Mode MUSIQUE au Mode RADIO FM
Ex. Changement du MODE MUSIQUE au MODE RADIO FM
- Appuyez sur la touche Menu de l'écran de reproduction de musique, tel qu'il est illustré
en bas, pour aller à l'écran RADIO FM.
1. Pour introduire une pause,
appuyez sur la touche
PLAY/PAUSE en cours
d'enregistrement, et appuyez sur
cette touche de nouveau pour
continuer à enregistrer.
2. Pour finir l'enregistrement de voix,
appuyez sur la touche REC pendant
quelques secondes en cours
d'enregistrement, et ensuite
sauvegardez le fichier dans un
dossier de voix.
11) Comment utiliser la touche Hold
- Pour empêcher l'utilisation des touches, appuyez sur la touche Hold dans la partie
supérieure du lecteur dans le sens de la flèche.
- Évitez que n'importe quelle touche s'active par accident lors du transport du lecteur dans
un sac ou une pochette.
- Si vous essayez d'appuyer sur une touche à l'état Hold, le message suivant s'affiche à
l'écran LCD.
- Appuyez sur la touche Hold dans le sens inverse à la flèche pour
quitter l'état Hold.
23
22
10) Enregistrement de voix avec une brève pression sur la touche
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 13
4. Uso delle funzioni del lettore
1)
Description de FM (FM)
État préréglé
Clic bref: signifie que vous devez appuyer sur la touche un instant.
Clic long: signifie que vous devez appuyer la touche pendant quelques instants.
Description de la Touche de Musique
Pause
MENU
Lecture
Description des touches de
navigation par menu
Arrêter la Lecture En cours de Lecture
de Musique
Clic Bref
Lecture
Pausa
Lecture
Lecture
Clic Long
Alimentation Off
Alimentation Off
Alimentation Off
Alimentation Off
Clic Bref
Item précédent
(Menu)
Item précédent
(Menu)
Item précédent
Item précédent
Clic Long Change à RADIO FM Change à RADIO FM Change à RADIO FM
REC
Démarrage/arrêt de
l’enregistrement vocal
Scroll
Augmente le volume
Augmente le
volume très vite
Augmente le volume
Augmente le
volume très vite
Liste en amont
Liste en amont
très vite
Liste en amont
Liste en amont
très vite
Scroll
Baisse le volume
Baisse le volume
Liste en aval
Liste en aval
Clic Long
Baisse le volume
très vite
Répéter
Baisse le volume
très vite
Répéter
Liste en aval
très vite
Entrer au Dossier
et au Menu
Liste en aval
très vite
Entrer au Dossier
et au Menu
Clic Bref
Clic Long
Alimentation Off
Alimentation Off
Alimentation Off
Alimentation Off
MENU Clic Bref
Item précédent
Item précédent
Item précédent
Item précédent
Aller à l'écran de
lecture MP3
Aller à l'écran de
lecture MP3
Clic Long
Enter Clic Long
Clic Bref
Piste précédente
REW rapide
Piste précédente
REW rapide
Clic Bref
Piste suivante
Piste suivante
Clic Long
FF rapide
FF rapide
Sauvegarder Fréquence
Lancer/Arrêter
l'Enregistrement FM
Lancer/Arrêter
l'Enregistrement FM
Scroll
Augmente le volume
Augmente le volume
Liste en amont
Liste en amont
Clic Long
Augmente le
volume très vite
Augmente le
volume très vite
Liste en amont très
vite
Liste en amont très
vite
Lancer/Arrêter
l'Enregistrement FM
Scroll
Baisse le volume
Baisse le volume
Liste en aval
Liste en aval
Clic Long
Baisse le volume très
vite
Baisse le volume très
vite
Liste en aval très vite
Liste en aval très vite
Pour chercher un
Mode
Aller au Mode
Station préréglée
Entrer au Dossier
et au Menu
Entrer au Dossier
et au Menu
Clic Bref
Enter
Clic Long
Clic Bref
Clic Long
Clic Bref
Clic Long
Clic Long
Sauvegarder Fréquence
Clic Bref
REC Clic Long
Change à RADIO FM
Clic Long
Clic Long
Clic Bref
Répétition du Rang
Clic Bref
Chercher état
Description des touches de
navigation par menu
Pas d'émission
Émission FM
FM
Station préréglée
précédente
Aller vite aux stations
précédentes
Chaîne préréglée
suivante
Aller vite aux stations
suivantes
Recherche de station
Balayage Automatique
Recherche de station
Balayage Automatique
25
24
Tableau des fonctions des touches
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 14
Description des touches à enregistrer
MENU
Pause
En cours
d'enregistrement
Clic Bref
Relancer l'enregistrement
Pause Enregistrement
Clic Long
Alimentation Off
Alimentation Off
Clic Long
Enregistrement arrêté
Enregistrement arrêté
Scroll
Augmente le volume
Augmente le volume
Clic Long
Augmente le volume
très vite
Augmente le volume
très vite
Scroll
Aumento rapido volume
Aumento rapido volume
Clic Long
Baisse le volume
Baisse le volume
Clic Bref
Baisse le volume
très vite
Baisse le volume
très vite
Clic Bref
Clic Long
REC
Enter
Clic Bref
Méthodes de fonctionnement avec la fonction MODE MUSIQUE
[Écouter de la musique]
Appuyez sur la touche Play/Pause pendant quelques secondes pour mettre en marche le
lecteur. Déplacez-vous avec la touche de contact et sélectionnez le Menu Navigation,
appuyez ensuite sur la touche Enter pour entre au sous-menu du Menu Navigation.
Cherchez un fichier de musique du sous-menu du Menu Navigation et appuyez sur la
touche Play/Pause ou sur la touche Enter pour reproduire de la musique.
Clic Long
Clic Bref
Clic Long
Clic Bref
Clic Long
Icône de lecture en navigation lors de la lecture
MP3.
Appuyez sur la touche MENU pour revenir au menu précédent après être entré
au menu.
27
26
2)
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 15
[Navigation]
Pour répéter la lecture de musique et d'un dossier, appuyez sur la touche REC en cours
de lecture d'un fichier.
Cependant, vous pouvez, en appuyant brièvement sur le bouton ENTER, configurer des
valeurs pour le menu Répétition pendant la lecture ou l’arrêt momentané d’un fichier.
Lecture normale – successive
Répéter un – Reproduit une piste plusieurs fois
Répéter répertoire – Reproduit une piste d'un dossier
plusieurs fois
Répertoire
ARTISTE
ALBUM
TITRE
GENRE
* Le répertoire est composé de 4 dossiers dans la position inférieure.
1. Dossier FM: Endroit où un fichier d'enregistrement FM est stocké.
2. Dossier LIGNE: Endroit où un fichier d'Encodage direct est stocké.
3. MUSIQUE: Endroit où un fichier de musique est stocké. Les fichiers de musique ne
doivent être stockés que dans le dossier de MUSIQUE pour être reproduits.
4. Voix: Endroit où les fichiers de voix sont stockés.
Le Menu Playing Music file [Lecture d’un
fichier de musique] est le menu permettant
de revenir immédiatement à l’Écran de
lecture en mode Navigation lors de la
reproduction de musique.
Répertoire aléatoire – Reproduit une piste plusieurs fois
de façon aléatoire
Range Repeat (répéter plage)– Voir la page suivante
29
28
[Lecture répétée]
Pourtant, la liste de lecture de la musique HD 300 doit être réorganisée par Artiste/Album/Genre/Titre, via l'utilitaire
MPIO du CD fourni avec le lecteur afin d'entrer dans le menu et rechercher par Artiste/Album/Genre/Titre lorsque vous
recherchez des fichiers de musique dans le Menu de Navigation. Autrement, l'icône 'No Playlist!' s'affiche et vous ne
pouvez pas rechercher de la musique même dans le Menu Artiste/Album/Genre/Titre.
! Voir "Utilisation de l'utilitaire MPIO" dans le Guide de l'usager 5 pour une méthode détaillée.
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 16
[Enregistrement de voix avec une brève pression sur les touches]
[Rang répété]
Utilisé pour étudier une langue étrangère. En cours de lecture d'un fichier, appuyez sur la touche
REC pour écouter un rang spécifique du fichier lors d'une reproduction répétée.
1. Pour établir le point de
départ (A) de la répétition du
rang en cours de lecture d'un
fichier, appuyez sur la touche
REC.
3)
2. Pour établir le point final
(B) de la répétition du rang et
reproduire le rang A-B
plusieurs fois, appuyez sur la
touche REC de nouveau.
3. Pour effacer le rang A-B
en cours de lecture du
fichier, appuyez sur la touche
REC encore une fois.
Méthodes de fonctionnement avec la fonction MODE d'ENREGISTREMENT de VOIX
1. Pour introduire une pause,
appuyez sur la touche
PLAY/PAUSE en cours
d'enregistrement et faites-le de
nouveau pour enregistrer.
2. Appuyez sur la touche REC
pendant quelques secondes en
cours d'enregistrement pour finir
l'enregistrement de voix et
sauvegarder le fichier dans un
dossier de voix.
[Écouter un fichier enregistré]
[Enregistrer la voix]
Vous pouvez entrer au sous-menu de l'ENREGISTREMENT de VOIX en appuyant sur la touche
Enter après avoir sélectionné le Menu ENREGISTREMENT de VOIX à l'aide de la touche de
contact du Menu principal. Après avoir cherché le Menu d'enregistrement dans le sous-menu du
menu ENREGISTREMENT de VOIX, l'enregistrement de voix commence en appuyant sur la
touche PLAY/PAUSE ou sur la touche Enter.
Utilisez la touche de Scroll et la touche Enter pour entrer au Menu Répertoire du Menu Navigation.
Pour reproduire un enregistrement de voix, après être entré au Menu Répertoire et cherché le fichier
d'enregistrement de voix dans le Dossier de Voix, appuyez sur la touche Play/Pause ou la touche Enter.
31
30
Pour commencer l'enregistrement de voix, à l'état Stop/Pause, appuyez sur la touche REC
pendant quelques secondes.
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 17
[Installation de la Qualité d'enregistrement]
[ENCODAGE DIRECT]
Avant de commencer l'encodage direct, connectez le câble stéréo fourni à la prise de
l'écouteur HD300 (ligne d'entrée) et à une prise de ligne de sortie audio. (S'il n'y a pas de
prise de LIGNE de SORTIE, connectez la prise de SORTIE du haut-parleur.)
Méthodes de fonctionnement avec la fonction MODE RADIO FM
[Écouter une station RADIO FM]
Pour entrer au menu RADIO FM, appuyez sur la touche Enter, après avoir cherché avec
la touche de contact du Menu principal et de sélectionné le Menu RADIO FM. Pour
écouter une station RADIO FM, appuyez alors sur la touche PLAY/PAUSE ou sur la
touche Enter.
* Allez directement à l'écran pour écouter une station RADIO FM en appuyant sur
les touches de bref contact.
Dans le menu Music Play ou dans l'écran Stop, appuyez sur la touche MENU pendant
quelques secondes pour aller à l'écran RADIO FM.
[Recherche d'une station RADIO FM]
Lorsque vous écoutez une station RADIO FM, vous pouvez chercher une autre station par
fréquence, en appuyant sur la touche FM ou REW.
1. Sélectionnez et lisez la
piste à enregistrer du
dispositif audio extérieur
au HD300, appuyez sur la
touche REC du HD300
pendant quelques secondes. Ensuite, l'encodage
direct commencera.
2. Appuyez sur la
touche PLAY/PAUSE
pour introduire une
pause dans
l'enregistrement et
faites-le de nouveau
pour continuer à
enregistrer.
3. Cliquez sur la touche
REC en cours d'enregistrement pour terminer
l'enregistrement extérieur
et sauvegarder les fichiers
d'enregistrement extérieur
dans le dossier LIGNE
d'ENTRÉE.
4. Les fichiers
d'enregistrement
extérieurs sont stockés
avec le format
LI001.MP3, LI002.MP3...
dans le dossier LIGNE
d'ENTRÉE.
33
32
4)
Installation de la qualité d'enregistrement pour enregistrer Voix/Encodage Directe/RADIO
FM. Dans le menu ENREGISTREMENT de VOIX, cherchez le Menu de Qualité et appuyez
ensuite sur la touche Play/Pause ou sur la touche Enter pour entrer et sélectionner la
qualité d'enregistrement désirée.
64Kbps 96Kbps 128Kbps 160Kbps 192Kbps (44.1KHz)
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 18
[Enregistrer une Émission RADIO FM]
[BALAYAGE AUTOMATIQUE]
34
Lorsque vous écoutez une station RADIO FM, appuyez sur la touche FM ou REW pendant
quelques secondes pour lancer une recherche automatique d'une station par fréquence.
35
Appuyez sur la touche REC lorsque vous écoutez une station FM pour sauvegarder cette
station.
[MODE PRÉRÉGLÉ]
1. Appuyez sur la touche
REC pendant quelques
secondes lorsque vous
écoutez une émission
FM pour enregistrer
cette émission.
2. Appuyez sur la touche
PLAY/PAUSE en cours
d'enregistrement pour
introduire une pause et
faites-le de nouveau pour
continuer à enregistrer.
3. Les fichiers
enregistrés sont stockés
avec le format
FM001.mp3,
FM002.mp3... dans le
dossier FM.
[Écouter une station FM sauvegardée]
1. Appuyez brièvement sur le
bouton REC lors de l’écoute
d’une émission FM.
2. À l’aide des boutons FF et
REW, sélectionnez le numéro
de la chaîne à stocker.
3. La chaîne d’émission que vous êtes
en train d’écouter est stockée si vous
appuyez sur le bouton ENTER.
* Si vous appuyez sur la touche Enter une deuxième fois
lorsque vous écoutez une station FM, vous changerez le
mode préréglé pour lancer la recherche d'une station RADIO
FM parmi les stations déjà sauvegardées dans l'unité.
* Appuyez sur la touche Enter du Mode préréglé pour revenir au Mode
général.
Utilisez la touche Scroll et la touche Enter pour entrer au Menu Répertoire du Menu
Navigation. Après avoir entré au Menu Répertoire et recherché le fichier d'enregistrement
FM du Dossier FM, appuyez sur la touche PLAY/PAUSE ou sur la touche Enter pour
reproduire les fichiers FM sauvegardés.
[PRÉRÉGLAGE AUTOMATIQUE]
Cette fonction sert à chercher et stocker automatiquement des fréquences de RADIO FM
(Vous pouvez stocker jusqu'à 20 stations FM). Après avoir cherché le Menu de Préréglage
automatique dans le menu du Mode RADIO FM, appuyez sur la touche PLAY/PAUSE ou
sur la touche Enter pour lancer le Préréglage automatique.
[Sauvegarder une station lorsque vous écoutez une autre station RADIO FM]
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 19
[Installation de Bande de Réception FM]
US/EU/KR/CN
87.5MHz ~ 108MHz
Dans tout le monde
76MHz ~ 108MHz
5)
Utilisation du MODE FONCTION PLUS
Fonction Horloge
Vous pouvez regarder l'heure actuelle à l'écran du Menu Horloge qui se trouve dans la
Fonction Plus.
[Installation de l'Unité Mobile de Fréquence]
Installez PAS de la BANDE dans le Menu RADIO FM.
Établir l'heure et la date
50KHz/100KHz
Vous pouvez établir l'heure et la date avec la Fonction Horloge qui se trouve dans la Fonction
Plus. Établissez l'heure et la date à l'aide de la touche de contact. Vous pouvez ensuite passer
d'une unité à l'autre (année, mois, heure, minute) avec la touche FF ou REW.
Pour quitter l'écran Établir l'heure et la date, après avoir sauvegardé la configuration voulue,
appuyez sur la touche Enter.
37
36
Dans le Menu RADIO FM, installez le SECTEUR de la BANDE selon le secteur dans le
monde.
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 20
[Enregistrement programmé FM]
Sélectionnez l'icône Alarme dans le menu de la Fonction Plus et établissez l'alarme de la
même façon que vous l'avez fait avec l'heure et la date.
Sélectionnez l'icône d'Enregistrement programmé FM dans le menu de la Fonction Plus et
changez ensuite l'Enregistrement programmé FM d'Off à On.
[Configuration de l'alarme]
[Configuration d'Enregistrement programmé FM]
Configurez l'Enregistrement programmé FM dans le menu qui se trouve dans la Fonction
Plus. Configurez la date, l'heure et la fréquence avec la touche de contact. Vous pouvez
ensuite passer d'une unité à l'autre (jour, heure de commencement, heure de finalisation,
fréquence de RADIO FM) avec la touche FF ou REW.
Après avoir sauvegardé la configuration voulue, appuyez sur la touche Enter pour quitter
l'écran d'Enregistrement programmé de RADIO FM.
Sélectionnez l'icône Configuration Alarme dans le menu de la Fonction Plus et établissez
l'alarme de la même façon que vous l'avez fait avec l'heure et la date.
Un jour/Tous les jours - Intervalle d'alarme
* L'Enregistrement programmé de RADIO FM des fréquences des stations préréglées
est configuré.
39
38
[Fonction Alarme]
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 21
6)
CONFIGURATIONS WOW
Configuration de l'EQ PRÉRÉGLÉ
Sélectionnez un des 9 EQ comme SRS/TRUBASS/WOW/NORMAL/POP/ROCK/
JAZZ/CLASSIC/VOCAL.
41
[CONFIGURATIONS DE L'USAGER POUR L'EQ]
40
7)
NIVEAU SRS (Niveau 1 ~ 10)
Se ressemble à un spectacle vif ayant SON 3D comme le font les artistes.
NIVEAU TB (Niveau 1 ~ 10)
Améliore la Performance des Basses pour transmettre une basse profonde et riche.
NIVEAU DE FOCUS (haut/moyen/bas)
Permet que la personne qui écoute plonge dans la musique en ajoutant clarté à la Haute
Fréquence.
DIMENSION DU HAUT-PARLEUR
Active un effet de Basses adapté aux dimensions et aux possibilités du haut-parleur
utilisé.
L'usager peut régler 5 bandes de fréquences et établir l'EQ d'USAGER voulu.
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 22
8)
<ON/OFF/1 sec. ~ 10 secs.>
Établit le temps d'éclairage de fond.
4. Paroles
43
Après avoir sélectionné le menu de
configuration en faisant défiler la touche
Touch, vous pouvez entrer dans le menu de
configuration secondaire avec la touche Enter.
Toutes les valeurs de configuration peuvent
être réglées avec les touches Touch et Enter.
1. Temps d'éclairage de fond
3. Contraste
Contrôle le contraste de
l'éclairage de fond.
<ON/OFF>
Les paroles s'affichent sur le LCD en même
temps que la musique, s'il y a des paroles.
5. Information du Fichier
6. Affichage
<Nom du Fichier/ Information de
l'étiquette>
Nom du Fichier: Le titre du Fichier
s'affiche sur le LCD en cours de lecture du
fichier.
Tag Info: L'information de l'étiquette
s'affiche sur le LCD en cours de lecture du
fichier.
<Off/Info/Horloge>
- OFF: L'information de base s'affiche seulement
sur le LCD en cours de lecture d'un fichier.
- Info: Affiche le format du fichier, la vitesse du
bit, la fréquence d'échantillonnage du fichier lu
dans la 8ème ligne du LCD.
- Horloge: Affiche l'heure actuelle dans la 8ème
ligne du LCD.
2. Brillance
Contrôle la brillance de l'éclairage
de fond.
42
Changement et programmation des CONFIGURATIONS
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 23
7. Répéter
8. Contrôle de vitesse
11. Continuer
12. Minuterie
45
<Normal/Répéter Un/Répéter
Répertoire/Répertoire aléatoire>
Établit l'état Répéter du fichier et du
dossier en cours de lecture.
<50%, 100%>
Contrôle la vitesse de lecture du fichier lu.
!>La fonction CONTRÔLE de VITESSE
peut être utilisée seulement avec un fichier
MP3 où la fréquence d'échantillonnage soit
inférieure à 22.05KHz.
<INITIAL/ARRÊTÉ>
INITIAL: Continue avec la lecture du fichier en
cours avant d'arrêter.
ARRÊTÉ: Commence à reproduire à partir de
l'endroit où le fichier était lorsqu'il a
été arrêté.
<Off/30/60/90/120 min>
Règle l'heure d'Arrêt. La fonction
Minuterie n'est pas sauvegardée si
l'alimentation est coupée.
9. Bip
10. Lecture Automatique
13. Arrêt Automatique
14. Langue principale
<ON/OFF>
Émet un Bip (son long) lorsque vous
utilisez une touche du lecteur.
<On/Off>
ON: La dernière piste écoutée est lue
automatiquement lorsque vous
connectez le lecteur.
<30/60/90/120/150/180 secs.>
Lorsqu'il n'y a aucune touche activée
en état de pause, l'alimentation de
l'unité s'arrête.. Établit le temps en
attente.
Établit la langue du menu du lecteur.
<anglais/chinois/coréen/japonais/
italien/français/espagnol/allemand>
44
HD300-0817-FRENCH
2004.9.10
2:44 PM
Page 24
15. Langue de l'Étiquette ID3 16. Information
17. Configurations d'usine
46
Fonction pour établir la langue
de l'Étiquette ID3 désirée parmi
les langues de l'Étiquette ID3
multi-langues.
<Version Firmware, Mémoire
Utilisée/ Mémoire Totale>
Affiche information de base du
lecteur.
3)
<ON/OFF>
Revient les configurations du
lecteur à l’état préréglé à
l’usine.
Mise à jour du Firmware
(1) Téléchargez le microprogramme à partir du site web MPIO et sauvegardez-le dans un
ordinateur.
(www.mpio.co.kr, of www.mpio.com)
(2) Si vous exécutez des fichiers du microprogramme, l’utilitaire MPIO est automatiquement
exécuté.
(3) Appuyez sur le bouton Firmware Upgrade (mise à jour du microprogramme).
1) Retour à l'état initial de configuration du MPIO HD300
(1) Connectez le lecteur à un ordinateur.
(2) Insérez dans l’ordinateur le CD fourni, sélectionnez l’icône
HD300 et appuyez ensuite sur le bouton NEXT.
(3) L’installation du HD300 se fait de manière séquentielle si
vous appuyez sur le bouton NEXT après avoir sélectionné
le logiciel à installer.
(4) Exécutez l'Utilitaire MPIO.
(5) Cliquez sur la touche de Config d'Installation pour revenir à
l'état initial de configuration du système HD300.
4) Installation WMP (Windows Media Player) Plug-In
(1) Mettez l'ordinateur en marche et insérez le CD d'installation du MPIO dans l'unité de
CD-ROM.
(2) Faites double clic sur l'icône CD-ROM et ensuite sur l'icône d'installation du Plug-In
dans le dossier respectif.
(3) Lorsque la fenêtre 'WMP Plug-In for MPIO Read Me' s'affiche, cliquez sur la touche
[CONTINUE].
(4) Lorsque la fenêtre 'WMP Plug-In Installer' s'affiche, cliquez sur la touche [INSTALL].
(5) Lorsque la fenêtre 'Installation was successful' s'affiche, cliquez sur la touche [Quit].
47
2) Balayage du Fichier de contenu multimédia (Réaménagement de la Liste de lecture)
(1) Mettez le lecteur en marche et connectez-le à un ordinateur via le câble USB fourni.
(2) Exécutez l'Utilitaire MPIO.
(3) Activez le Balayage du Fichier de contenu multimédia pour réaménager la Liste de
lecture (Artiste/Album/Genre/Titre) du HD300.

Mode d`emploi

Transcription

Documents pareils

Notice d`utilisation mp3 ( mpman F 62)

Menu Novembre 2016

RESTAURANT LE RÉGINA

Magix Music Maker School Edition tuto

au Petit Poucet - le Petit Poucet

La carte - Ferme du Sciozier

invitation repas lys auto racing

Motorola i860 Data Erasing Instructions

Guide de mise à jour logiciel PMD-B200P Version 2.0

AUDITORIUM MEDIATHEQUE DE VAISE FICHE TECHNIQUE
