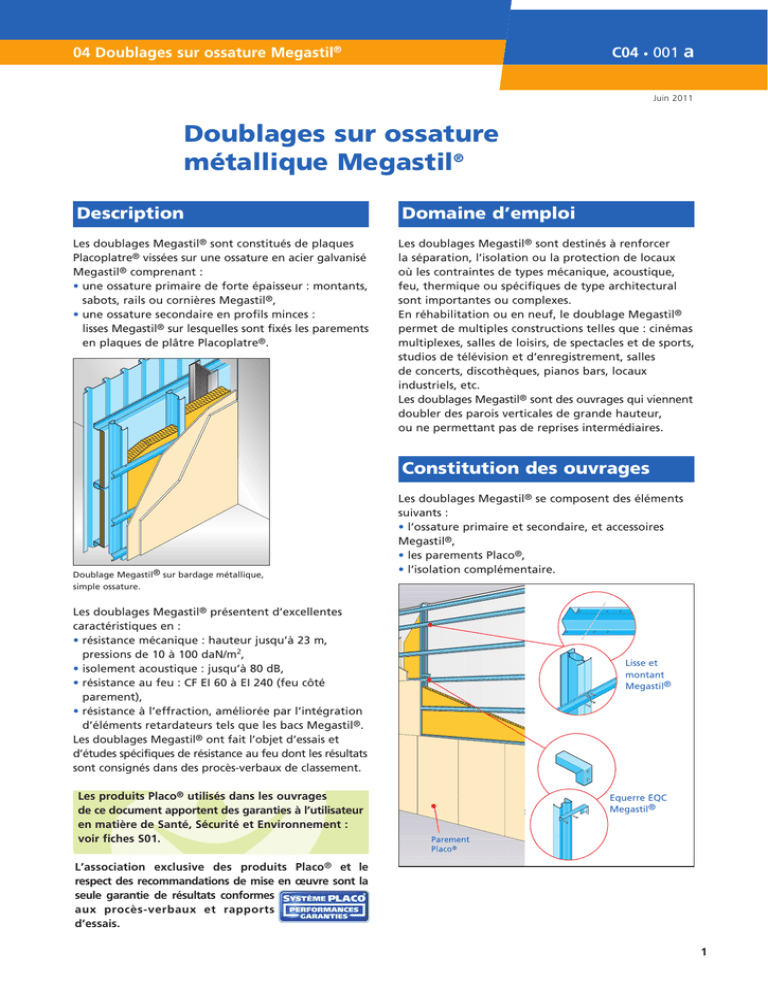

Doublages sur ossature métallique Megastil®

04 Doublages sur ossature Megastil®
C04 • 001
a
Juin 2011
Doublages sur ossature
métallique Megastil®
Description
Les doublages Megastil® sont constitués de plaques
Placoplatre® vissées sur une ossature en acier galvanisé
Megastil® comprenant :
• une ossature primaire de forte épaisseur : montants,
sabots, rails ou cornières Megastil®,
• une ossature secondaire en profils minces :
lisses Megastil® sur lesquelles sont fixés les parements
en plaques de plâtre Placoplatre®.
Domaine d’emploi
Les doublages Megastil® sont destinés à renforcer
la séparation, l’isolation ou la protection de locaux
où les contraintes de types mécanique, acoustique,
feu, thermique ou spécifiques de type architectural
sont importantes ou complexes.
En réhabilitation ou en neuf, le doublage Megastil®
permet de multiples constructions telles que : cinémas
multiplexes, salles de loisirs, de spectacles et de sports,
studios de télévision et d’enregistrement, salles
de concerts, discothèques, pianos bars, locaux
industriels, etc.
Les doublages Megastil® sont des ouvrages qui viennent
doubler des parois verticales de grande hauteur,
ou ne permettant pas de reprises intermédiaires.
Constitution des ouvrages
Doublage Megastil® sur bardage métallique,
simple ossature.
Les doublages Megastil® présentent d’excellentes
caractéristiques en :
• résistance mécanique : hauteur jusqu’à 23 m,
pressions de 10 à 100 daN/m2,
• isolement acoustique : jusqu’à 80 dB,
• résistance au feu : CF EI 60 à EI 240 (feu côté
parement),
• résistance à l’effraction, améliorée par l’intégration
d’éléments retardateurs tels que les bacs Megastil®.
Les doublages Megastil® ont fait l’objet d’essais et
d’études spécifiques de résistance au feu dont les résultats
sont consignés dans des procès-verbaux de classement.
Les produits Placo® utilisés dans les ouvrages
de ce document apportent des garanties à l’utilisateur
en matière de Santé, Sécurité et Environnement :
voir fiches S01.
Les doublages Megastil® se composent des éléments
suivants :
• l’ossature primaire et secondaire, et accessoires
Megastil®,
• les parements Placo®,
• l’isolation complémentaire.
Lisse et
montant
Megastil®
Equerre EQC
Megastil®
L’association exclusive des produits Placo® et le
respect des recommandations de mise en œuvre sont la
seule garantie de résultats conformes
aux procès-verbaux et rapports
d’essais.
1
Doublages sur ossature métallique Megastil®
C04 • 001
a
Juin 2011
Ossature primaire
Montant
Rail Megastil®
Megastil®
Le montant Megastil® constitue l’ossature primaire
du doublage Megastil®.
45
45
H
100
150
150
Le rail Megastil® est utilisé pour la réalisation
des linteaux de portes ou de fenêtres et pour
le départ d’ossature sur un mur. Il peut également
être employé pour fixer, au sol ou au plafond,
les montants Megastil®, lorsque la mise en œuvre
du sabot Megastil® n’est pas possible.
56
H
l
Trou Ø 14
Trou Ø 14
I
Montant Megastil® de 100.
Rail Megastil®.
Montant Megastil® de 140 à 260.
designation
des rails
designation
Ep.
Haut. (H) Larg. (l) Long.
Poids
des montants(mm)(mm)(mm) (m)(kg/m)
Megastil® 100(1)15/10e100 56 6-7-8 2,85
Megastil® 140(1)15/10e140 56 7-8-9 3,43
Megastil® 170(1)15/10e170 56 7-9-103,83
Megastil® 200(1)15/10e200 56 8-10 4,16
Megastil® 230(1)20/10e 230
Megastil® 10615/10e106 40
4
2,20
Megastil® 14615/10e146 40
4
2,60
Megastil® 17615/10e176 40
4
3,00
Megastil® 20615/10e206 40
4
3,30
Megastil® 23615/10e236 40
4
3,70
Megastil® 26615/10e266 40
4
4,00
70 sur commande6,61
Megastil® 260(1)20/10e260 70sur commande7,10
(1) Ces montants sont également disponibles à la demande, sur mesure.
Sabot Megastil®
Le sabot Megastil® est l’accessoire principal de fixation
des montants Megastil®. Il est chevillé dans
le béton à l’aide de goujons ou vissé dans l’acier
par l’intermédiaire de boulons acier ou de vis
autoperceuses. Le sabot Megastil® se positionne
au sol et au plafond.
20
Ep.
Haut. (H) Larg. (l) Long.
Poids
(mm)(mm)(mm) (m)(kg/m)
14
0
23 - 17
0- 02
2 0
10 60 0
0
20
Equerre EQC Megastil®
Elle sert à la fixation intermédiaire des montants
Megastil®.
Elle est également utilisée pour réaliser des entretoises
sur les montants Megastil® dans le cas de pressions
élevées (supérieures à 60 daN/m2).
La fixation se fait à l’aide de chevilles en acier pour
vis de Ø 6 mm dans le béton et par vis autoforeuses
dans l’acier.
En cas de difficulté d’accrochage sur les structures,
consulter nos services techniques.
30
10
0
0
60
20
20
54
350
350
109
109
40
40
Trou
Ø 14
30
20
50
109
38
100
20
Sabot Megastil®.
100
Ø trou 6
54
Trou
Ø 14
30
50
50
Equerre EQC Megastil®.
109
50
38
50
50
80
80
Sabot Megastil® 100.
2
Doublages sur ossature métallique Megastil®
C04 • 001
a
Juin 2011
Cornière Megastil®
5
CHARGE ultime des vis Megastil®
Epaisseur des profilés
assemblés
L 4800
0
50
La cornière Megastil® est
utilisée en départ de mur.
Associée à l’équerre EQC
Megastil®, elle permet
de réaliser les entretoises
destinées aux ouvrages
fortement sollicités.
Associée aux équerres
Cornière Megastil®.
®
Megastil , elle permet
de réaliser les éléments de contreventement.
Poids : 1,5 kg/m. Épaisseur : 15/10e.
Cisaillement daNArrachement daN
6/10e sur 6/10e140
140
6/10e sur 15/10e340
340
6/10e
400
sur
20/10e400
Goujon
Goujon métallique pour ancrage
dans le béton. Les goujons sont employés
pour la fixation des sabots ou des rails.
Ossature secondaire
Lisse Megastil®
La lisse Megastil® constitue l’ossature secondaire
horizontale. Elle est fixée sur l’ossature primaire
à l’aide des vis Megastil® 6,3 x 25 mm.
Poids : 0,79 kg/m. Épaisseur : 63/100e.
La lisse sert à la fixation :
• du parement en plaques Placo®,
• des panneaux d’autre nature,
• à l’accrochage de charges spécifiques.
Caractéristiques
techniques
des ancrages
Profondeur d’ancrage Diamètre et profondeur
de perçage
Couple de serrage
Goujon
12 x 80
38 mm
46 mm
10 mm / 60 mm 12 mm / 70 mm
25 N/m
45 N/m
Résistance de calcul
à la traction à l’état
450 daN
690 daN
limite ultime
Résistance de calcul
au cisaillement à l’état
limite ultime
100 mm
30 mm
4800 mm
Goujon
10 x 80
600 daN
975 daN
Les valeurs ci-dessus sont données pour une densité
de béton ≥ C20/25. Dans les autres cas, des essais
sur site sont nécessaires.
50 mm
Lisse Megastil®.
Accessoires de fixation
Vis Megastil®
Vis autoperceuses de 6,3 mm
de diamètre et de 25 mm de longueur.
Ces vis à tête hexagonale sont en acier
cémenté et électrozingué. Elles servent
à assembler tous les composants
Megastil® entre eux.
Les vis sont mises en œuvre à l’aide d’une boulonneuse
dont la vitesse de rotation est de 2000 tours/min
maximum équipée d’un embout en forme de douille
six pans.
3
Doublages sur ossature métallique Megastil®
C04 • 001
a
Juin 2011
• le nombre d’appuis (on considère comme appuis
les fixations hautes et basses de l’ouvrage
et les reprises intermédiaires).
Exemples de fréquences propres
de doublages Megastil® (en Hz)
Entraxe des ossatures : 2,40 m
Fixation des montants : articulation en tête
et encastrement en pied
n
Classement des locaux
Les locaux sont classés en 4 catégories en fonction
de la perméabilité à l’air de leurs façades
(la perméabilité µ est le rapport de la surface
des ouvertures à la surface totale de la façade).
P0 perméabilité nulle µ = 0 %
P1 perméabilité faible µ = 0 à 5 %
P2 perméabilité moyenne µ = 5 à 15 %
P3 perméabilité forte µ supérieur à 15 %
Type de montantNiveau de pression : 20 daN/m2
M 140
4,80
7,48
10,23
M 200
4,72
6,59
8,49
M 260
3,02
4,05
5,00
Entraxe des ossatures : 2,40 m
Fixation des montants : articulation en tête et en pied
n
Les niveaux de pression auxquels sont soumis
les doublages sont fonction de la perméabilité
des locaux séparés.
LocauxPressions
P0 à P0
P1 à P0
10 daN/m2
15 daN/m2
P1 à P1-P0
20 daN/m2
P2 à P2-P1-P0
40 daN/m2
P3 à P3-P2-P1-P0
60 daN/m2
Les déformations conventionnelles retenues sont
égales ou inférieures au 1/240e. Pour des applications
particulières, la rigidité des ouvrages pourra être
supérieure. Les valeurs seront alors définies dans les
pièces de marché. Il en sera de même pour les niveaux
de pressions. Dans tous les cas, les solutions Megastil®
pourront s’adapter.
Comportement dynamique
Dans certaines conditions d’usage, les doublages
peuvent être soumis à des sollicitations dynamiques
qui ne doivent pas se traduire par une mise en résonance
de l’ouvrage. Une fréquence propre supérieure à 3 Hz
permet d’assurer une sécurité totale des ouvrages.
Les fréquences propres des doublages Megastil®
ont été calculées(1) en utilisant la méthode des éléments
finis et en prenant en compte :
• deux cas de fixation des montants :
articulation en tête et en pied ou encastrement
en pied et articulation en tête,
• le poids total d’un parement (montants, lisses
et plaques : 1 Placoplatre® BA 18 + 1 Placoplatre®
BA 13),
• niveau de pression dans le local.
Type de montantNiveau de pression : 20 daN/m2
M 140
4,74
5,42
7,63
M 200
3,46
4,69
6,13
M 260
2,49 (2)3,35 4,13
(2) Une légère réduction de la hauteur de l’ouvrage permet d’obtenir
une fréquence propre supérieure à 3 Hz.
Protection incendie
Les doublages Megastil® ont fait l’objet d’essais
et d’études pour le classement en résistance au feu
(feu côté parement). Ces doublages ont été testés sur
des murs bardages métalliques avec ou sans isolation.
Ces études et essais ont abouti à l’établissement
de procès-verbaux de classement en résistance
au feu valables pour les hauteurs déterminées pour
le dimensionnement à froid des doublages.
Isolation acoustique
Les performances des doublages Megastil® dépendent
principalement des paramètres suivants :
• étanchéité à l’air des volumes à isoler : la conception
des sas d’accès est primordiale,
• nature de la paroi à doubler,
• épaisseur de la lame d’air entre les parements et
amortissement de celle-ci par de la laine minérale :
une épaisseur de laine minérale de l’ordre
de la moitié de celle de la lame d’air est, sauf cas
particulier, un bon compromis entre les performances
aux basses, moyennes et hautes fréquences.
(1) Etude réalisée par le bureau d’études @bd.soft
5
Doublages sur ossature métallique Megastil®
C04 • 001
a
Juin 2011
Une parfaite mise en place de la laine minérale sur
toute la surface de la paroi et une fixation adéquate
(à l’aide de pattes Megaclip® par exemple) sont
nécessaires afin d’éviter tout tassement ultérieur de
celle-ci, qui nuirait à la pérennité des performances.
• désolidarisation des parements : elle doit être
si possible totale dans la mesure où l’objectif
d’isolement est supérieur à 60 dB : s’il est
nécessaire, pour des raisons de tenue mécanique,
de prévoir des fixations intermédiaires en paroi
ou en plafond, il est fortement conseillé de les faire
étudier par un bureau d’études acoustiques qui
les dimensionnera correctement en fonction
des exigences, et garantira le résultat.
Des liaisons mal étudiées peuvent entraîner des chutes
d’isolement pouvant dépasser 10 dB.
Les valeurs simulées présentées dans les tableaux
ci-après ont été déterminées à l’aide du logiciel
AcouSTRIKE® développé et commercialisé
par Acoustique Gamba et associés. Ces valeurs ont
été validées par des mesures in situ et des essais
en laboratoire (Référence rapport d’essais
n° AC01-145/A et AC01-068).
Exemples de configurations de doublages Megastil®
Les tableaux ci-après donnent les caractéristiques de quelques configurations de doublages courants.
Pour des demandes plus précises consulter l‘Assistance Technique Placo®.
Hauteurs limites des doublages (en m)
n Entraxe des montants : 2,40 m (avec parement double constitué de 1 BA 13 et 1 BA 18).
Condition de flèche 1/240e - condition d’appui : articulation en pied et en tête.
Epaisseur doublage en mm
160/100(1)
Type de montant
100140170200230260
Montant
Simple
Double
Simple
Double
Simple
Double
Simple
Double
Simple
Double
200/140
230/170
260/200 290/230 320/260
Niveau de pression
10 daN/m2
15 daN/m2
20 daN/m2
40 daN/m2
60 daN/m2
6,20
8,00
9,30
10,60
13,50
7,80
10,10
11,70
13,30
17,00
14,90
18,80
5,40
7,00
8,10
9,20
11,80
13,00
6,80
8,80
10,20
11,60
14,90
16,40
4,90
6,30
7,40
8,40
10,70
11,80
6,20
8,00
9,30
10,60
13,50
14,90
3,90
5,00
5,80
6,60
8,50
9,30
4,90
6,30
7,40
8,40
10,70
11,80
3,40
4,20
4,80
5,40
7,20
7,60
4,30
5,50
6,40
7,30
9,40
10,30
(1) 160/100 = 160 mm épaisseur totale du doublage / 100 mm hauteur du montant.
6
Doublages sur ossature métallique Megastil®
C04 • 001
a
Juin 2011
n Entraxe des montants : 1,80 m (avec parement constitué de 1 BA 13 et 1 BA 18).
Condition de flèche 1/240e - condition d’appui : articulation en pied et en tête.
Epaisseur doublage en mm
160/100(1)
Type de montant
100140170200230260
Montant
200/140
230/170
260/200 290/230 320/260
Niveau de pression
Simple
6,80 8,80 10,2011,6014,9016,40
10 daN/m2
Double
Simple
8,60 11,1012,9014,6018,7020,70
5,907,708,9010,20
13,00
14,30
15 daN/m2
Double
Simple
7,50 9,70 11,2012,8016,4018,00
5,407,008,109,2011,80
13,00
20 daN/m2
Double
Simple
6,80 8,80 10,2011,6014,9016,40
4,305,506,407,309,4010,30
40 daN/m2
Double
Simple
5,407,008,109,2011,80
13,00
3,704,805,506,208,208,80
60 daN/m2
Double
4,706,107,108,1010,30
11,40
(1) 160/100 = 160 mm épaisseur totale du doublage / 100 mm hauteur du montant.
Indices d’affaiblissement acoustique
Mur béton
seul
Mur support : béton de 160 mm
Nombre et épaisseur des plaques en mm
Mur béton avec doublage
-
1 x 13 + 1 x 18
2 x 13
1 x 13 + 2 x 18
Epaisseur de la laine minérale en mm -
100
150
100
150
100
150
Distance entre le mur support
et le parement en mm
200
300
200
300
200
300
-
Epaisseur du mur doublé en mm
-385485390490510610
R w ( C ; C tr) en dB
56 (-1 ; -6)
84 (-2 ; -8)
85 (-2 ; -7)
84 (-2 ; -7)
85 (-2 ; -6)
85 (-1 ; -6)
R en (dB) octave 63 Hz
40
51
56
53
58
57
62
R en (dB) octave 125 Hz
39
63
67
65
67
67
69
86 (-2 ; -6)
R en (dB) octave 250 Hz
44
72
72
73
72
74
73
R en (dB) octave 500 Hz
53
82
82
82
82
82
82
R en (dB) octave 1000 Hz
62
91
91
91
91
91
91
R en (dB) octave 2000 Hz
71
100
100
99
99
99
99
109
109
108
108
108
108
80
R en (dB) octave 4000 Hz
1 x 13 = 1 plaque de plâtre
Placo®
de 13 mm d’épaisseur.
7
Doublages sur ossature métallique Megastil®
C04 • 001
a
Juin 2011
Degré de résistance au feu
composition dU parement
1 Placoplatre® BA 18
ou 2 Placoplatre® BA 13
CLASSEMENT CF/PF
1/2 h (estimation)
1 Placoplatre® BA 13
+ 1 Placoplatre® BA 18
1 h PV CSTB RS03-040
1 Placoflam® BA 13
+ 1 Placoplatre® BA 18
1 h 30 PV CSTB RS03-164
1 Placoflam® BA 13
+ 2 Placoplatre® BA 18
2 h PV CSTB RS03-165
2 Placoplatre® BA 25
2 h PV CSTB RS04-114
3 Placoplatre® BA 25
3 h PV CSTB RS04-115
4 Placoplatre® BA 25
4 h PV CSTB RS04-116
PV valides pour les chantiers dont le permis de construire est antérieur au 01/04/2011. Nouveaux PV selon normes européennes en cours
d’établissement.
2011/ Cette documentation technique annule et remplace les précédentes. Assurez-vous qu’elle est toujours en vigueur. Toute utilisation ou mise en œuvre des matériaux
non conforme aux règles prescrites dans ce document dégage le fabricant de toute responsabilité, notamment de sa responsabilité solidaire (art.1792-4 du code civil).
Consulter préalablement nos services techniques pour toute utilisation ou mise en œuvre non préconisée. Les résultats des procès-verbaux d’essais figurant dans cette
documentation technique ont été obtenus dans les conditions normalisées d’essais.
Les photos et illustrations utilisées dans cet ouvrage ne sont pas contractuelles. La reproduction, même partielle, des schémas, photos
et textes de ce document est interdite sans l’autorisation de Placoplatre (Loi du 11 mars 1957).
Placoplatre : S.A. au capital de 10 000 000 e - R.C.S. Nanterre 729 800 706
34, avenue Franklin Roosevelt - 92282 Suresnes Cedex - Tél. : 01 46 25 46 25 - Fax : 01 41 38 08 08
8
