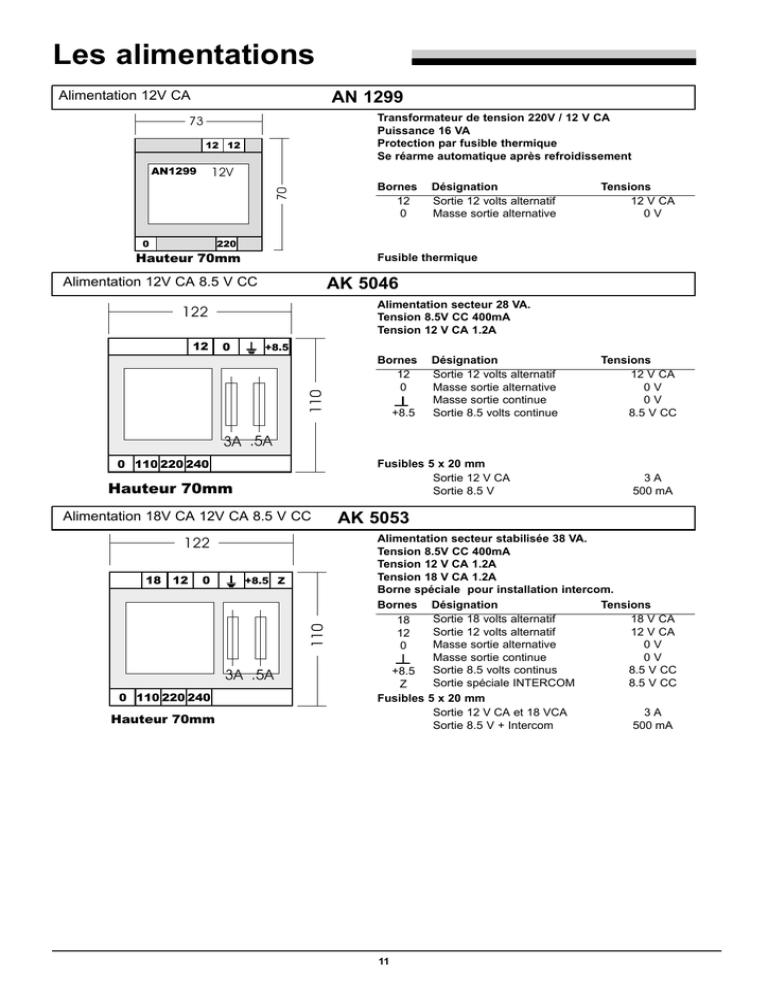

Les alimentations

Les alimentations
Alimentation 12V CA
AN 1299
Transformateur de tension 220V / 12 V CA
Puissance 16 VA
Protection par fusible thermique
Se réarme automatique après refroidissement
73
12 12
12V
Bornes
12
0
70
AN1299
0
Désignation
Sortie 12 volts alternatif
Masse sortie alternative
Tensions
12 V CA
0V
220
Hauteur 70mm
Fusible thermique
Alimentation 12V CA 8.5 V CC
AK 5046
Alimentation secteur 28 VA.
Tension 8.5V CC 400mA
Tension 12 V CA 1.2A
122
0
+8.5
110
12
Bornes
12
0
+8.5
Désignation
Sortie 12 volts alternatif
Masse sortie alternative
Masse sortie continue
Sortie 8.5 volts continue
Tensions
12 V CA
0V
0V
8.5 V CC
3A .5A
0 110 220 240
Fusibles 5 x 20 mm
Sortie 12 V CA
Sortie 8.5 V
Hauteur 70mm
Alimentation 18V CA 12V CA 8.5 V CC
122
0
+8.5 Z
110
18 12
3A .5A
0 110 220 240
Hauteur 70mm
3A
500 mA
AK 5053
Alimentation secteur stabilisée 38 VA.
Tension 8.5V CC 400mA
Tension 12 V CA 1.2A
Tension 18 V CA 1.2A
Borne spéciale pour installation intercom.
Bornes Désignation
Tensions
Sortie
18
volts
alternatif
18 V CA
18
Sortie 12 volts alternatif
12 V CA
12
Masse sortie alternative
0V
0
Masse sortie continue
0V
Sortie 8.5 volts continus
8.5 V CC
+8.5
Sortie spéciale INTERCOM
8.5 V CC
Z
Fusibles 5 x 20 mm
Sortie 12 V CA et 18 VCA
3A
Sortie 8.5 V + Intercom
500 mA
11
Les alimentations secourues
Alimentation secourue 5 fils
AK 5079
Alimentation secourue pour installation 5 fils.
Alimentation de l’éclairage indépendant non secourue.
Led rouge éteinte: indique état batterie correcte,
allumée : problème de tension de sortie.
Led verte allumée indique la présence secteur.
190
Emplacement batterie
F1
255
AK5079
F3
Bornes
+
~
AP
Cp
O
Lp
F2
+
AP
Désignation
Secteurs Secours
Sortie 8.5 V CC
8.5 V CC
8.5 V CC
Sortie 12 V CA
12 V CA
12 V CC
Sortie Alim. gâche
12 V CA
12 V CC
Masse Alim. 8.5 V CC
0V
0V
Sortie 12 V CA commun BP
12 CA
12 CC
Masse
0V
0V
Sortie lampe (non secourue)
12 V CA
0V
Cp 0 Lp
1A
Fusible
0
Fusibles
Sortie 8.5 V CC
F1
Sortie 12 V CA (AP)
F2
Sortie 12 V CA (CP)
F3
220
Epaisseur 95
500 m A
3A
1A
* A utiliser batterie 12V, 6A Ref: BAT126
Alimentation secourue 2 fils
AK 5087
Alimentation secourue pour installation 2 fils.
Alimentation de l’éclairage indépendant non secourue.
Led rouge éteinte: indique état batterie correcte,
allumée : problème de tension de sortie.
Led verte allumée indique la présence secteur.
190
Emplacement batterie
255
AK5087
Bornes
LP
~
O
Désignation
Secteurs Secours
0V
Sortie lampe (non secourue)
12 V CA
12 V CC
Sortie 12 V CA
12 V CA
0V
Masse
0V
F1
5A
0
110
220
240
Lp
0
Fusible
Epaisseur 95
F1
3A
* A utiliser batterie 12V, 6A Ref: BAT126
Alimentation secourue 15 V CC
AN 7072
Alimentation secourue pour installation digitale et pour
clavier codé.
Led rouge éteinte: indique état batterie correcte,
allumée : problème de tension de sortie.
Led verte allumée indique la présence secteur.
190
Emplacement batterie
255
AN7072
F1
5A
S N GP G
P T RARC R
1A
Fusible
0 220 240
Epaisseur 95
Fusibles
F1
F2
Primaire
* A utiliser batterie 12V, 6A Ref: BAT126
5A
1A
Bornes
S
N
GP
G
P
T
RA
RC
R
12
Désignation
Sortie Alim. gâche
Masse
Masse
Masse
Sortie 15 V CC 1 A
Témoin de la batterie
Contact relais (secteur)
Contact relais (secours)
Contact relais (commun)
Secteurs
Secours
15 V CA
0V
0V
0V
0V
0V
0V
0V
15 V CC
12 V CC
15 V CC
12 V CC
Les Alimentations vidéo
Alimentation stabilisée multi-tensions
AN 7429
Alimentation stabilisée 1 ampère permettant de fournir
au choix trois différentes tensions 9 - 13.2 ou 15 volts
CC.
122
- ABC
+
Bornes
+
A
B
C
110
AN 7429
1.5A
Désignation
Tensions
Masse
0V
Sortie 9 - 13.2 ou 15 Volts
9-13.8-15 VCC
Connexions pour les straps de
commutation de la tension
d’alimentation
Fusible 5 x 20 mm
Sortie +
230 0
1.25 A
Hauteur 70mm
Alimentation vidéo standard
AN 7361/IR
216
F3
F2
3C
-+
D
117
AN7361
A70/IR
F1
Fusibles
3M 1
0
124
220
N NA NC
R
Hauteur 79mm
Alimentation pour installation vidéo 5 fils.
Elle peut être utilisée comme alimentation relais en
colonne au travers des bornes 3M, 1, 3C.
Un relais intégré est commandé par les bornes D ou R
par rapport à la borne -.
Bornes Désignation
Tensions
3M
Sortie +20 V commandés 3C
0 / 20V CC *
1
Masse de 3C et 3M
0V
3C
Entrée de commande pour 3M
0 /20 V CC *
Masse de la sortie 20 V CC
20 V CC
+
Sortie 20 V CC (fusible F3: 3A)
20 V CC
D
Commande relais directe
19 V CC
R
Commande relais retardé
19 V CC
~
Masse sortie 12 V CA
0V
~
Sortie 12 V CA (fusible F2: 3A)
12 V CA
N,NA,NC Relais interne commandé par R,D
* 19 V CC pendant l’allumage d’un moniteur
Alimentation vidéo spéciale
AN 0689
Alimentation pour installation vidéo :
- avec platine haut-risque ou inox.
- avec caméra déportée.
190
Bornes
0 110 220 240
255
2A
T
AP CP P N NANCSY SBTC 0 +9S 9 3 V2 1 4
Hauteur 70mm
Nota :
Après l’appui sur un bouton d’appel ( consommation entre P
et CP), le relais R1 se déclenche et la tension de sortie est
présente pendant 45 s sur la borne 3.
T
~
~
AP
CP
P
N
NA
NC
SY
SB
TC
0
+
9
9s
3
V2
1
4
Fusible
15
Désignation
Tensions
Sortie Alim. sonnerie
20 V CC
Masse
0V
Sortie Alimentation 12 V CA
12 V CA
Contact masse commandé par 9 / 9s
Capteur déclenchement à relier au CP
Capteur déclenchement à relier au BP
Contact relais R1 (commun)
Contact relais R1 (travail)
Contact relais R1 (repos)
Sortie Alim. 12 V CA
12 V CA
Sortie Alim. 10 V CC (100 mA)
10 V CC
Sortie Alimentation temporisée
20 V CC
Masse
0V
Sortie Alim. 12 VCC (500 mA)
12 V CC
Entrée déclenchement AP
0V
Entrée déclenchement AP
0V
Sortie Alim. temporisée
20 V CC
Sortie Alim. 20 V permanent
20 V CC
Masse
0V
Borne reliée à la masse après l’appel
5 x 20 mm
Sortie
2A
Alimentation Digitale et BUS
Alimentation pour BUS 2
AN 8336
Alimentation pour une platine AD3001.
Bornes
+
~
~
Alimentation BUS 4 pour moniteur
AN 1364
Alimentation locale pour moniteur BUS 4.
Permet d’alimenter un moniteur.
74
0
AN1364
110
14.5
Désignation
Tensions
Sortie alimentation système
27 V CC
0v
Masse alimentation système
Sortie alimentation gache
12 V CA
Sortie alimentation gache
0V
Bornes
0
~
Désignation
Sortie tension alternative
Tensions
14.5 V CA
Fusibles
0
230
Alimentation pour Digital à défilement
AN 9680
Alimentation secteur stabilisée pour digital à défilement.
Permet d’alimenter un installation simple colonne
Bornes
P
G
N
Pm
Gm
~
~
Fusibles
19
Désignation
Alimentation décodeur
masse
Alimentation décodeur (appel)
Alimentation platine digitale
Masse platine
Alimentation pour gache
Masse alim gache
5 x 20 mm
Sortie 12 V CA et 18 VCA
Sortie 8.5 V + Intercom
Tensions
+15 V CC
0
+15 V CC
+15 V CC
0
12 V CA
0
3A
500 mA
