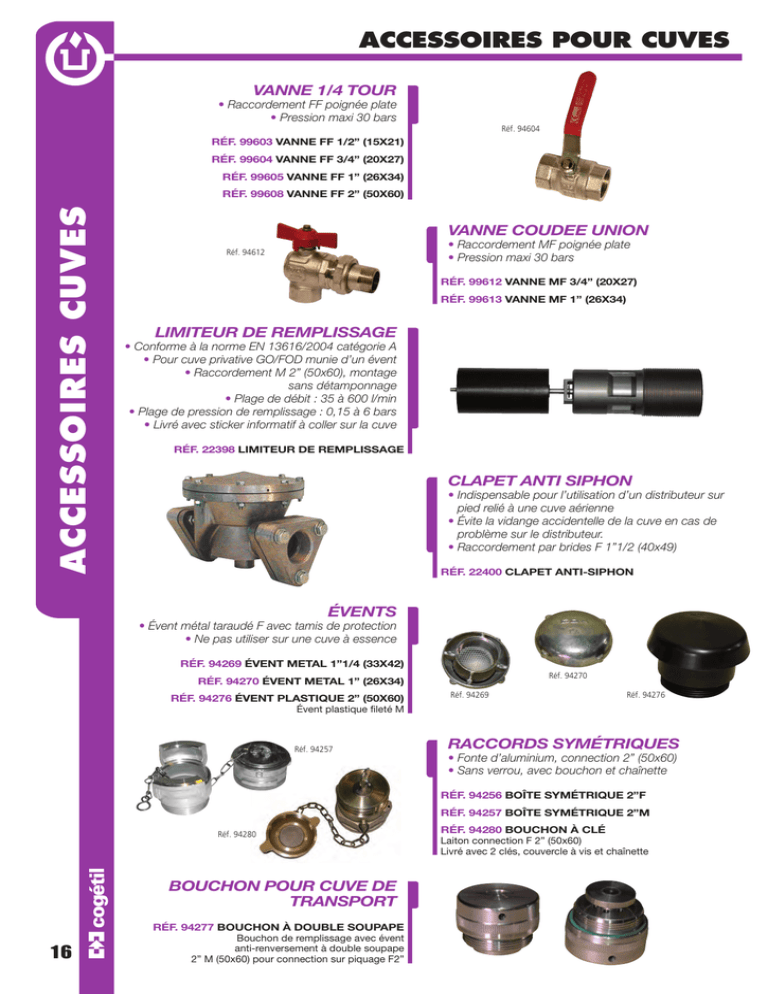

accessoires pour cuves

ACCESSOIRES POUR CUVES
VANNE 1/4 TOUR
• Raccordement FF poignée plate
• Pression maxi 30 bars
Réf. 94604
RÉF. 99603 VANNE FF 1/2” (15X21)
RÉF. 99604 VANNE FF 3/4” (20X27)
RÉF. 99605 VANNE FF 1” (26X34)
ACCESSOIRES CUVES
RÉF. 99608 VANNE FF 2” (50X60)
VANNE COUDEE UNION
• Raccordement MF poignée plate
• Pression maxi 30 bars
Réf. 94612
RÉF. 99612 VANNE MF 3/4” (20X27)
RÉF. 99613 VANNE MF 1” (26X34)
LIMITEUR DE REMPLISSAGE
• Conforme à la norme EN 13616/2004 catégorie A
• Pour cuve privative GO/FOD munie d’un évent
• Raccordement M 2” (50x60), montage
sans détamponnage
• Plage de débit : 35 à 600 l/min
• Plage de pression de remplissage : 0,15 à 6 bars
• Livré avec sticker informatif à coller sur la cuve
RÉF. 22398 LIMITEUR DE REMPLISSAGE
CLAPET ANTI SIPHON
• Indispensable pour l’utilisation d’un distributeur sur
pied relié à une cuve aérienne
• Évite la vidange accidentelle de la cuve en cas de
problème sur le distributeur.
• Raccordement par brides F 1”1/2 (40x49)
RÉF. 22400 CLAPET ANTI-SIPHON
ÉVENTS
• Évent métal taraudé F avec tamis de protection
• Ne pas utiliser sur une cuve à essence
RÉF. 94269 ÉVENT METAL 1”1/4 (33X42)
Réf. 94270
RÉF. 94270 ÉVENT METAL 1” (26X34)
RÉF. 94276 ÉVENT PLASTIQUE 2” (50X60)
Évent plastique fileté M
Réf. 94257
Réf. 94269
Réf. 94276
RACCORDS SYMÉTRIQUES
• Fonte d’aluminium, connection 2” (50x60)
• Sans verrou, avec bouchon et chaînette
RÉF. 94256 BOÎTE SYMÉTRIQUE 2”F
RÉF. 94257 BOÎTE SYMÉTRIQUE 2”M
Réf. 94280
BOUCHON POUR CUVE DE
TRANSPORT
16
RÉF. 94277 BOUCHON À DOUBLE SOUPAPE
Bouchon de remplissage avec évent
anti-renversement à double soupape
2” M (50x60) pour connection sur piquage F2”
RÉF. 94280 BOUCHON À CLÉ
Laiton connection F 2” (50x60)
Livré avec 2 clés, couvercle à vis et chaînette
MESURES DE NIVEAUX
JAUGE À FLOTTEUR
• Pour cuve de hauteur maxi 200 cm
• Indication du niveau de liquide en centimètres
• Raccordement M 1”1/2 (40x49)
RÉF. 94254 JAUGE MÉCANIQUE
JAUGE À ULTRASONS
• Pour cuves aériennes (hauteur maxi 3 m)
• Convient pour de nombreux types de liquides :
GO/FOD/GNR, huile, AdBlue®, eau, liquide
de refroidissement,…
• Un boîtier émetteur, à fixer sur le haut
de la cuve, mesure en continu le niveau
de liquide par émission d’ultrasons
• L’émetteur, auto-alimenté, transmet les
informations par fréquence radio à
un récepteur déporté (maximum 200 m)
• Le récepteur est branché sur une prise 230 V,
et affiche de 0 à 10 barrettes, selon le niveau
de liquide dans la cuve
• Alarme visuelle et sonore de niveau bas
RÉF. 76200 JAUGE WATCHMAN SONIC
JAUGE ÉLECTRONIQUE OCIO
• Pour cuves aériennes ou enterrées
(hauteur maxi 4 m)
• Indication du niveau de liquide en litres, cm, ou en %
• Le système se compose d’une sonde de pression
à barbotage, reliée à un boîtier électronique
• La mesure de niveau se fait en continu.
• Distance maxi entre sonde et boîtier : 50 m
• Précision de mesure : +/- 1%
• Le système permet de paramétrer les dimensions
du réservoir, la densité du liquide, et de
programmer 2 niveaux d’alarme et de blocage
de tout dispositif électrique relié à la jauge.
• Alimentation 230 V, protection IP55
• Livré avec un tube de sonde de 10 m
ACCESSOIRES CUVES
RÉF. 99575 RÉDUCTION PLASTIQUE MF
M2” (50x60) vers F1”1/2 (40x49)
RÉF. 76001 JAUGE OCIO GO / GNR
Pour gazole et liquides de viscosité similaire (liquides non
explosifs, compatibles avec les matériaux de la sonde)
RÉF. 76004 TUYAU DE SONDE OCIO
Tuyau 4x6 mm, vendu au mètre, pour jauge 76001
GESTION DES STOCKS SUR PC
RÉF. 76002 JAUGE OCIO HUILE
Livré avec 3 m de tuyau 9x12 mm
• Les jauges OCIO peuvent être reliées à un PC
(12 jauges maximum).
• Le “kit gestion” se compose d’un boîtier interface
et d’un logiciel sous Windows.
• La liaison jauge/interface se fait via un câble
informatique.
• Distance maxi entre jauge et interface : 1000 m
• Le logiciel permet de :
– sauvegarder l’historique des stocks,
– éditer des diagrammes de stock,
– configurer les dimensions des réservoirs,
– configurer les 2 alarmes.
RÉF. 76011 KIT OCIO DESK 1 RESERVOIR
RÉF. 76014 KIT OCIO DESK 4 RESERVOIRS
RÉF. 76018 KIT OCIO DESK 8 RESERVOIRS
RÉF. 76022 KIT OCIO DESK 12 RESERVOIRS
(Les jauges OCIO ne sont pas fournies avec les kits)
17
ACCESSOIRES POUR CUVES AdBlue®
JAUGE À ULTRASONS
• Pour cuves aériennes (hauteur maxi 3 m)
• Convient pour de nombreux types
de liquides :GO/FOD, AdBlue®, eau,
liquide de refroidissement,…
• Un boîtier émetteur, à fixer sur le haut de la cuve,
mesure en continu le niveau de liquide
par émission d’ultrasons
• L’émetteur, auto-alimenté, transmet
les informations par fréquence radio à un récepteur
déporté (maximum 200 m)
• Le récepteur est branché sur une prise 230 V,
et affiche de 0 à 10 barrettes, selon le niveau
de liquide dans la cuve
• Alarme visuelle et sonore de niveau bas
RÉF. 76200 JAUGE WATCHMAN SONIC
• Pour cuves aériennes ou enterrées
(hauteur maxi 4 m)
• Indication du niveau de liquide en litres, cm, ou %
• Le système se compose d’une sonde de pression à
barbotage, reliée à un boîtier électronique
• La mesure de niveau se fait en continu
• Distance maxi entre sonde et boîtier : 50 m
• Précision de mesure : +/- 1%
• Le système permet de paramétrer les dimensions du
réservoir, la densité du liquide, et de programmer
2 niveaux d’alarme et de blocage de tout dispositif
électrique relié à la jauge
• Alimentation 230 V, protection IP55
• Livré avec un tube de sonde de 10 m
RÉF. 76240 JAUGE OCIO AdBlue®
LIMITEUR DE REMPLISSAGE
• Conçu et développé spécifiquement pour l’AdBlue®
• Corps en acier inox, flotteur en PEHD
• Raccordement M 2’’ (50x60), montage sans
détamponnage
• Plage de débit : 40 à 650 l/min
• Plage de pression de remplissage : 0,15 à 7 bars
• Convient à des dépotages directs ou déportés
AdBlue ®
JAUGE ÉLECTRONIQUE OCIO
RÉF. 24014 LIMITEUR DE REMPLISSAGE AdBlue®
RACCORD “TODO®”
• Raccord rapide de sécurité auto obturant (clapets)
• Protection maximale de l’AdBlue® contre toute
contamination par des agents extérieurs
(poussières, eau, …)
• Coupleur mâle pour citerne
• Corps en acier inox 316L, joints en EPDM
• Clapet Ø 50, raccordement 2’’ F (50 x 60)
RÉF. 24913 COUPLEUR “TODO®” F 2’’ (50 X 60)
COUDES INOX
RÉF. 24903 COUDE INOX FF 1’’ (26 X 34)
RÉF. 24904 COUDE INOX MF 1’’ (26 X 34)
RÉF. 24907 COUDE INOX MF 2’’ (50 X 60)
STICKERS D’IDENTIFICATION
• Adhésif permanent spécial extérieur
• Grand modèle pour citernes : 290 x 150 mm
• Capacité de la cuve personnalisable
RÉF. 24929 STICKER AdBlue® GRAND MODÈLE
AdBlue®
21
