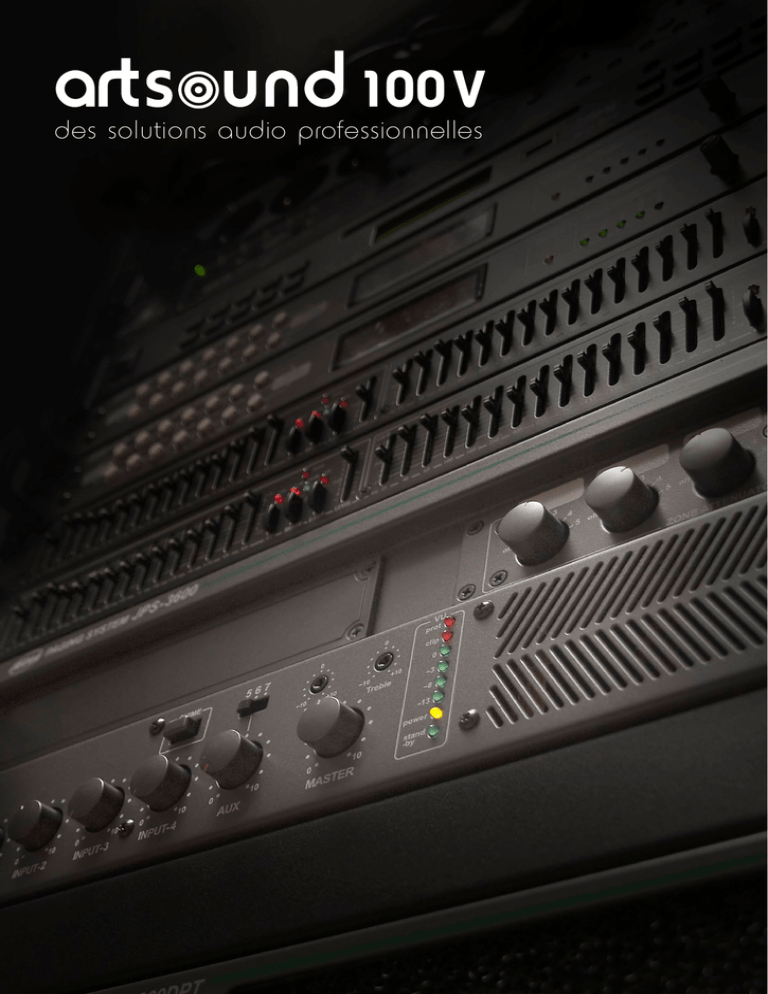

100 V - Artsound

100 V
des solutions audio professionnelles
100 Volt
www.stevencrabbe.be
diviser pour
mieux régner
02
03
easy packs
04
09
5
6
7
8
9
système d'appel, 3 zones
système d'appel, 5 zones
système d'appel sélectif, 5 zones
système d'appel, 2 zones
système de répartition audio, 4 zones
système de répartition audio, 8 zones
système de répartition audio, 4 zones
enceintes
10
13
encastrables
11 MDT30 / MDT50
MDT400i / MDT650P
à poser
12 AS30T / AS40T / ASW55T
ASRock 100 V
13 E4T / E5T / OSP16
HSW16 / PSW16 / PSW20
amplificateurs
potentiomètres
14
27
35
amplificateurs mélangeurs
15 mobile 35/60
16 JPA-1060/1120
17 JPS-2400/3600 /4800
18 JPA-1120A/1240A
19 JPA-1120B/1240B/1360B/1480B
amplificateurs 20 JPA-120/240/360/480DP/DPT
21 JPA-2120/2240DP/DPT
22 JPA-4120/4240DP/DPT
préamplificateurs
23 JMA-1410
24JMA-2104
répartiteurs audio
26ART2.4
27ART5.4/8.8
TLG-VOL100VTNW-VOL100V
TNS-VOL100V
N-VOL100V-100N-VOL100V-101
N-VOL100V-121N-VOL100V-122
sources
câbles
câbles en rouleau
adaptateurs
convertisseurs
28
31
29 JCDR-10RDS
JTP-10RDS
30 JDM-10A
JTM-10
31 JWP-500
JTU-110RDS
microphones
32
34
modèles de tables
32 JPTT-10 / JPTT-10B / JPS-10
33 JRC-10 / JRC11 / JRA-051A
modèles à main et sans fil
34 DM-2400 / TXS-880HT
TXS-880 / TXS-880HSE / ECM-881L
câbles & prises
36
accessoires
37
38
37convertisseurs
38divers
conseils
d'installation
39
40
100 V
diviser
pour
mieux
régner
La création d’un
environnement 100 V
vous offre la possibilité
de répartir les enceintes
couvrant des surfaces
considérables, puis de les
commander d’une façon
conviviale. Une installation
100 V vous permet donc
d’employer un grand
nombre d’enceintes (plus de
12) dans différentes zones, à
de plus grandes distances.
ArtSound a mis au point une série de produits 100 V spécifiques.
En tant que leader du marché des enceintes, nous ne pouvions
pas faire autrement. Et notre slogan « Smart solutions in audio »
est sans équivoque : vous devez aussi pouvoir faire appel à
ArtSound dans un environnement 100 V. Nous avons donc conçu
de nouvelles enceintes, en versions à poser ou à encastrer,
mais aussi des interfaces, des systèmes de répartition audio…
Avec le souci du détail, de la convivialité et surtout de la sécurité.
Avec les 100 V, nous essayons assez paradoxalement de limiter notre
offre tout en la gardant aussi riche que possible. On obtient ainsi
une offre qui se distingue et permet de s'attaquer à d'innombrables
problèmes ou situations. Pour les applications très spécifiques, nous
­collaborons avec des partenaires spécialisés (p.ex. pour les enceintes
sous-marines) et réalisons des solutions sur mesure via notre cellule
­Gestion de projets.
Naturellement, ces enceintes doivent être bien contrôlées. Pour aborder
intelligemment cet aspect, ArtSound a entamé une collaboration avec
­Jedia, le leader mondial dans le développement d'enceintes, microphones et autres accessoires 100 V. Ce partenaire stratégique vous
garantit toujours des solutions intégrées dans lesquelles la « qualité sur
mesure » est prépondérante. Autrement dit, en répartissant les tâches
entre des spécialistes, nous pouvons maîtriser chaque problème, chaque
question et chaque situation en connaissance de cause.
Quels sont les avantages
n’aime que ce qu’on connaît. Voilà un adage qui
du 100 V ? On
s’applique bien aux applications 100 V. Un environnement
PA est d’une grande souplesse.
Un tel système vous donne la possibilité de commander
plusieurs enceintes via un seul bus ou câble, de créer différentes zones, d’intégrer des microphones, de diffuser des
signaux d’alarme ou des messages numériques, etc.
www.stevencrabbe.be
ArtSound
et Jedia
le couple
100 V idéal
2
ArtSound a mis au point une gamme 100 W complète sur la base de
ses célèbres enceintes encastrables et à poser. Elle se caractérise par
un design traditionnel et ce petit plus auquel nous vous avons habitué.
Pour la commande de ces enceintes, ArtSound a entamé il y a quelque
temps une collaboration avec JEDIA, un acteur de stature mondiale dans
le domaine de la mise au point d'amplificateurs 100 V et d'accessoires
adaptés. Cette collaboration s’est traduite par une gamme de produits
exhaustive et à la gestion aisée, capable de satisfaire pratiquement
n’importe quelle demande.
V
Les systèmes 100 V exigent-ils
des connaissances spéciales ?
Oui et non. Nous avons en effet
décidé de maintenir notre gamme
de produits aussi simple que
possible. L’assortiment se compose
exclusivement de systèmes « tout
en un ». En deux ou trois combinaisons, vous pouvez créer une
authentique solution globale. Les
projets industriels de plus grande
envergure exigent quelques
connaissances préalables, mais
vous pouvez dans ce cas compter
sur la cellule Gestion de projets.
([email protected])
Dans tous les cas, veillez à respecter ces règles d’or :
•La distance idéale entre des enceintes 100 V doit être de 6 à 8
mètres (en fonction de la pression acoustique, de la hauteur de
plafond, du sol, etc.).
•Certaines sources audio doivent être orientées et d’autres diffuses.
Le type d’enceinte joue dès lors un rôle essentiel.
•La puissance en 100 V possède un rapport différent de celle d’un
usage domestique classique (8 Ohms)
•Le nombre d’enceintes et leur puissance déterminent la puissance
minimale de l’amplificateur requis.
•Un seul câble est nécessaire pour commander toutes les
enceintes (connexion parallèle).
•Chaque enceinte peut définir son propre accent de volume
grâce à un paramétrage manuel.
Nous avons réalisé des
projets chez :
Samsonite, Mc Donald's, VW-Audi, magasins Scapa,
Mer du nord, garages
Toyota, Volvo-cars, Delvaux
(Knokke, etc.).
Votre problème, c'est
notre défi. N'hésitez
pas à contacter votre
distributeur ou la
cellule Gestion de
projets
[email protected]
ou [email protected]
3
www.stevencrabbe.be
easy packs
Les easy packs ne sont pas des kits « tout compris » à emporter au comptoir.
Donc, pas de grandes boîtes « prêtes à l'emploi » à retirer en magasin. Qu’est-ce donc ?
Les easy packs sont des exemples de configuration que nous rencontrons
tous les jours. Évidemment, chaque situation est unique. Nous pouvons
cependant définir de grandes tendances dans les nombreuses demandes
qui nous sont adressées, que nous regroupons en catégories, chacune
avec sa propre structure. Les easy packs les reprennent toutes intégralement. Découvrez d’un coup d’œil quelle structure représente la solution à
vos besoins.
4
Easy Packs
Nous proposons divers packs. Dans chacun d’eux, l’accent est mis sur la
répartition de la musique. Diverses fonctions peuvent y être intégrées :
• Un système d’appel simple, p.ex. pour trois zones
• Un système d’appel général activable depuis plusieurs zones
• Un système d’appel sélectif activable à partir d’un point central
• Un système d’appel général avec plusieurs sources,
avec commande centrale.
• Un système de répartition audio avec différentes sources et 4 zones,
avec commande locale et sélective.
• Un système de répartition audio avec différentes sources et 8 zones,
avec commande locale et sélective.
• Un système de répartition audio avec différentes sources,
réparties en 4 zones, avec commande locale.
easy packs
3 zones | système d'appel simple
Un fleuriste a une serre, un quai
de chargement et un comptoir.
Il veut un environnement sonore
distinct pour chaque zone.
La musique peut continuer à être
diffusée au quai de chargement
alors qu’on la coupe dans la serre
ou au comptoir.
MDT650P
C
Z1
B
A
Z2
Z3
mute
MDT50
quai de
chargement
ASW55T
serre
Nombre
Équipement audio
Enceintes
comptoir
N° réf.
Description
1
JPA-1120
1
JTP-10RDS
1
JPS-10
2
MDT650P
4
MDT50
4
ASW55T
A câble blindé 4 conducteurs
B câble XLR vers connecteur à vis
C câble enceinte (2 x 1,5 mm2)
Câbles
amplificateur mélangeur 120 W / 100 V
module tuner encastrable
microphone d’appel
enceinte encastrable 5 W / 100 V
enceinte encastrable 6 W / 100 V
enceinte à poser 8 W / 100 V
5 zones | système d'appel général
Ce magasin de quartier comporte plusieurs départements : alimentation,
boissons, jouets, etc. Le magasin tourne bien grâce à un bon travail
d’équipe. Un nombre limité de personnes assure aux clients un niveau de
qualité élevé. Chaque travailleur doit toutefois être disponible partout.
Il faut donc pouvoir appeler quelqu’un aussi bien à la caisse que dans
l’espace « frais ». De plus, on souhaite pouvoir baisser le volume de la
musique dans les bureaux tout en l’augmentant sur le parking.
Chaque zone peut avoir ses propres paramètres.
parking
A
Z1
Z2
Z3
Z4
Z5
ASW55T
MDT50
AS30T
caisse
espace
réfrigérant
bureaux
magasin
B
MDT650P
Équipement audio
Enceintes
Câbles
Nombre
N° réf.
1
JPS-2400
1
JTP-10RDS
3
JPS-10
4
MDT650P
2
ASW55T
2
ASW55T
4
MDT50T
4
AS30T
A câble blindé 4 conducteurs
B câble enceinte (2 x 1,5 mm2)
ASW55T
Description
amplificateur mélangeur 240 W / 100 V 5 zones
module tuner encastrable
microphone d’appel
enceinte à poser 5 W / 100 V
enceinte à poser
40 W / 100 V
enceinte à poser
40 W / 100 V
enceinte encastrable 6 W / 100 V
enceinte à poser
8 W / 100 V
Easy Packs
5
easy packs
5 zones | système d'appel sélectif
AS40T
Dans ce centre thérapeutique, la
réception doit pouvoir appeler
quelqu’un dans la salle de sport
sans perturber les autres zones.
AS30T
Z1
Z2
A
local de cours 1
MDT650P
Z1
B
C
Z2
B
Z4
C
B
B
Z5
B
local de
cours 2
Z3
MDT50
MDT650P
Nombre
2
1
1
1
2
1
plaine de jeux
salles des
professeurs
Équipement audio
réfectoire
Enceintes
Référence
JRC-11
JPA-1240A
JCDR-10RDS
JRR-10
JLC-100
JPA-2120DPT
MDT30
Description
pupitre microphone avec 5 zones sélectionnables
amplificateur mélangeur 240 W / 100 V 5 zones
module récepteur CD/MP3/AM/FM/RDS/USB pour JPA-1240
carte de connexion à distance du JRC11 au JPA-1240A
convertisseur de signal 100 V vers ligne
amplificateu 2 x 120 W / 100 V
enceinte à poser 30 W / 100 V
enceinte à poser 15 W / 100 V
enceinte encastrable 6 W / 100 V
enceinte encastrable 5 W / 100 V
enceinte encastrable 3 W / 100 V
4
AS40T
4
AS30T
2
MDT50
2
MDT650P
4
MDT30
A câblage UTP standard
B câble enceinte (2 x 1,5 mm²)
C câble connexion à vis XLR vers tripolaire
Câbles
2 zones | 2 sources
Dans ce centre thérapeutique, deux
zones ont été créées : une pour la
salle d’attente et l’autre pour le local thérapeutique. Dans ce dernier,
la musique doit être fréquemment
adaptée en fonction du patient.
Par contre, la source de la salle
d’attente est une station de radio
permanente. Enfin, un microphone
est utilisé pour la fonction d’appel.
Cette installation simple offre de
nombreuses possibilités.
MDT650P
A
salle
d'attente
Enceintes
local
Câbles
Easy Packs
B
Ces appareils permettent
­également de créer quatre
zones. Pour ce faire, vous
devrez utiliser le JMA-2104.
Équipement audio
6
C
D
D
Nombre
1
1
1
2
Référence
JPTT-10
JMA-1410
JPA-2120DPT
DX-7355
Description
microphone d’appel avec commutation prioritaire
préamplificateur pour différentes sources
amplificateur 2 x 120 W / 100 V
lecteur CD
enceinte à poser 15 W / 100 V
enceinte encastrable 10 W / 100 V
5
AS30T
10
MDT650P
A câble blindé à 4 conducteurs
B câble à connecteur à vis XLR vers tripolaire
C câble cinch cinch
D câble enceinte (2 x 1,5 mm²)
AS30T
easy packs
système de répartition audio 4 zones | 4 zones
Dans ce garage, tout le monde
veut écouter de la musique, mais
pas la même partout. Dans l'atelier, on veut par exemple écouter
la radio, indépendamment de ce
que le personnel de la sélection a
choisi. Dans le showroom, on tient
plutôt à commander le changeur
de CD, et le lecteur MP3 intégré
dans le magasin.
B
A
D
Z1
Z2
C
AS30T
Équipement audio
showroom
atelier
Enceintes
Interfaces
Commande
magasin
Câbles
Nombre
1
Z3
C
AS40T
Z4
C
C
MDT650P
MDT400i
N° réf.
ART5.4
Description
systèmes de répartition audio
(2 tuners FM RDS intégrés + 3 lecteurs MP3 intégrés)
1
JPA-4120DPT
amplificateur 4 x 120 W / 100 V
1
DX-C390B
changeur de CD
8
AS30T
enceinte à poser 15 W / 100 V
6
AS40T
enceinte à poser 15 W / 100 V
10
MDT650P
enceinte encastrable 10 W / 100 V
8
MDT400i
enceinte encastrable 6 W / 100 V
1
IF001
interface esaywave
1
M1
émetteur LED IR simple
3
émetteur mural sans fil à 8 voies (exige l'interface IF001)
1
RM5.4/8.8EASY émetteur portatif Easy RF
1
RM5.4/88
télécommande RF bidirectionnelle (fournie avec l'ART8.8)
A câble série
B câble cinch cinch
C câble enceinte (2 x 1,5 mm²)
D câble cinch vers connexion à vis
Easy Packs
7
easy packs
8 zones | commande locale & sélective
Dans ce complexe sportif, on veut
pouvoir écouter une musique dans
la salle de sport et une autre
dans la salle d’aérobic avec un
volume sonore différent. Il est
possible, dans chaque zone, de
régler le volume et de sélectionner
et contrôler la source audio
(p.ex. lecteur CD), etc.
B
A
4
C
Z1
Z2
E
E
4
Z3 Z4
E
E
Z5
Z6
Z7
Z8
AS30T
D
D
accueil
ASW55T
MDT650P
piscine
ASW55T
AS40T
salle de sport
AS30T
vestiaires
Enceintes
bowling
Équipement audio
cafétéria
MDT400i
fitness
Interfaces
Commande
football
Câbles
8
Easy Packs
ASW55T
Nombre N° réf.
1
ART8.8
Description
systèmes de répartition audio
(2 tuners FM RDS intégrés + 3 lecteurs MP3 intégrés)
2
JPA-4120DPT
amplificateur 4 x 120 W / 100 V
1
TXS880 + TXS880HT microphone sans fil + récepteur
1
DX-C390B
changeur de CD
6
ASW55T
enceinte waterproof à poser 20 W / 100 V
8
AS40T
enceinte à poser 15 W / 100 V
2
AS30T
enceinte à poser 15 W / 100 V
10
MDT400i
enceinte encastrable 6 W / 100 V
16
AS30T
enceinte à poser 7,5 W / 100 V
12
MDT650P
enceinte encastrable 10 W / 100 V
3
ASW55T
enceinte waterproof à poser 40 W / 100 V
3
ASW55T
enceinte waterproof à poser 40 W / 100 V
1
IF001
interface esaywave
1
M1
émetteur LED IR simple
3
émetteur mural sans fil à 8 voies (exige l'interface IF001)
1
télécommande RF bidirectionnelle RM5.4/88 (fournie avec l'ART8.8)
A câble série
B câble cinch cinch
C câble XLR vers RCA
D câble enceinte (2 x 1,5 mm²)
E câble cinch vers connexion à vis
easy packs
4 zones | 2 sources
Dans cette PME, on souhaite pouvoir régler localement le volume
dans 4 zones et pouvoir choisir la
radio ou le changeur de CD. En
outre, 1 zone (le magasin) contient
un plus grand nombre d'enceintes.
A
B
FGA-22
Z1
Z2
Z3
Z4
C
B
DC201 (8 ohm)
B
MDC501 (8 ohm)
I
AS40T (100 V)
I
B
MDC620 (8 ohm)
I
comptabilité
courrier
accueil
marketing
R&D
I
B
Équipement audio
Enceintes
Commande
Convertisseur
Câbles
Nombre
1
N° réf.
ART2.4
Description
répartiteur audio 4 zones avec tuner intégré
et kit de commande sans fil
1
JPA-120DPT amplificateur 120 W / 100 V
1
DX-C390
changeur de CD
2
DC201
enceinte à encastrer 8 Ohms
2
MDC501
enceinte à encastrer 8 Ohms
7
AS40T
enceinte à poser 15 W / 100 V
2
MDC620
enceinte à encastrer 8 Ohms
4
Émetteur mural sans fil à 8 voies
1
FGA-22
convertisseur de signal enceinte vers ligne
A câble cinch cinch
B câble enceinte (2 x 1,5 mm²)
C câble connexion à vis XLR vers tripolaire
Easy Packs
9
enceintes
ArtSound est devenu le leader du marché des
­installations résidentielles grâce à un développement
poussé des enceintes et systèmes de répartition
audio.
Nous nous sommes également promis de lancer
des enceintes 100 V sur le marché.
le point de départ était la chaleur et la couleur
sonore d’une enceinte à basse impédance (comme à
la maison), nous avons tenté de conserver celle-ci dans
l’environnement 100 V. En résulte une série d’enceintes
à poser ou à encastrer qui satisfont à la plupart de
vos exigences.
Qu’est-ce qui les rend si exceptionnelles ?
Tout d’abord, le design à succès qui a été repris pour
cette série plutôt industrielle. Ensuite, le client. Comme
Si vous restez tout de même sur votre faim,
envoyez un mail à la cellule Gestion de projets
via [email protected].
enceintes encastrables 11
enceintes à poser 12
enceintes à poser 13
10
enceintes encastrables
MDT30 / MDT50
MDT400i / MDT650P
AS30T / AS40T / ASW55T
ASRock 100 V
E4T / E5T
OSP16 / HSW16 / PSW16 / PSW20
enceintes
encastrable
modèles à poser
Les enceintes encastrables possèdent des usages
très variés. Bureaux, showroom, couloirs, ­ascenseurs...
Discrètes, elles créent toutefois une a
­ mbiance des
plus appréciables. Les enceintes encastrables
ArtSound se distinguent par une installation aisée
et un son chaleureux et d'une grande clarté.
MDT30 argent / blanc
MDT400i
MDT650P
MDT50 argent / blanc
caractéristiques techniques
Type
Système
MDT30
bobine vocale
À peine plus grande qu'un spot
d'éclairage, la MDT30 offre,
compte tenu de ses dimensions
réduites, un son agréable d'excelDescription
lente qualité. Cette enceinte encastrable convient dès lors idéalement
aux applications mettant l'accent
sur le design et l'architecture.
polypropylène 3”
Woofer
1.5-3-6 W
Puissance maximale
82 dB
dB (1 W / 1 m)
100-15 KHz
Fréquence
Dimensions mm (h x l x p) 85 x 76
0,5 kg
Poids (par pièce)
blanc / argent
Couleur
Suppléments
kit d'encastrement : RO105
Options
105
Dessin technique
76
MDT50
bobine vocale
Un rien plus grande qu'un spot
d'éclairage, la MDT50 offre, compte
tenu de ses dimensions réduites, un
son agréable d'excellente qualité.
Cette enceinte encastrable convient
dès lors idéalement aux applications mettant l'accent sur le design
et l'architecture.
polypropylène 4”
1.5-3 - 6 W
84 dB
90-15 kHz
105 x 80
0,6 kg
blanc / argent
kit d'encastrement : RO135
135
105 85
80
MDT400i
MDT650P
cône papier 4”
3-6 W
87 dB
80-18 kHz
150 x 55
0,65 kg
blanc
métal
kit d'encastrement : kit MDT400i (kit
comprenant enceinte MDT400i)
cône papier 6,5”
5-10 W
87 dB
70-18 kHz
170 x 70
0,70 kg
blanc
ABS
-
bobine vocale
La MDT400i est pourvue d'un
cadre métallique et se distingue
par une faible profondeur
d'encastrement. Cette enceinte
encastrable est disponible avec
un kit d'encastrement métallique
ignifuge.
180
135 105
55
bobine vocale
La MDT650P est l'enceinte
encastrable la plus utlisée
dans divers projets 100 V.
Avec sa grande taille (6,5),
cette enceinte garantit un son
extrêmement chaleureux.
190
180 150
70
190 170
encastrables enceintes
11
enceintes
encastrable
modèles à poser
Enceintes à poser pour l'intérieur et l'extérieur,
pour franchir de grandes distances, voire avec une
diffusion à 360 °. ArtSound a conçu une gamme
compacte qui peut apporter une solution dans les
conditions les plus extrêmes, qu'il s'agisse d'un
­caisson classique, d'un projecteur ou d'un cornet.
AS30T
ASW55T
AS40T
ASRock 100 V
caractéristiques techniques
Haut-parleur
Système
Description
Bass-reflex
Blindage magnétique
Woofer
Tweeter
Puissance nominale
dB (1 W / 1 m)
Fréquence
Dimensions mm
(h x l x p)
Poids (par pièce)
Couleur
Suppléments
12
AS30T
AS40T
ASW55T
ASRock 100 V
2 voies / ABS
L'AS30T est une enceinte à
poser professionelle dotée d'une
robuste équerre pour mur/plafond.
Convient pour une application en
salle de réunion, bureau, magasin.
Disponible en trois couleurs : blanc,
noir ou argent.
2 voies / ABS
L'AS40T est, compte tenu de ses
dimensions, une enceinte très
puissante, d'une puissance de
30 W (RMS). Fournie avec une
équerre pour mur/plafond, et
produisant un son très chaleureux,
il s'agit d'un des fleurons de notre
gamme.
2 voies / polymica
L'ASW55 est étanche. Sa
puissance de 40 W (RMS)
et l'équerre pour mur/plafond le
rendent idéal à l'intérieur comme
à l'extérieur. Disponible en blanc
et en noir.
oui
non
3,5” cône papier + mousse surround
PEI Ferrite 13 mm /1"
2-4-8-15 W / 100 V,
50 W / 8 Ohms
86 dB
100-20 kHz
185 x 120 x 120
oui
non
mica polypropylène 5,25”
PEI Ferrite 13 mm /1"
4-7,5-15-30 W / 100 V,
80 W / 8 Ohms
87 dB
60-20 kHz
230 x 160 x 140
non
non
mica polypropylène 5,25”
polymère 0,5"
5-10-20-40 W / 100 V,
75 W / 8 Ohms
87 dB
50-20 kHz
246 x 180 x 140
2 voies coaxial
L’AS rock est une enceinte
en forme de rocher, ce qui la
rend pratiquement invisible
dans un jardin. Grâce à son
excellente diffusion, elle envoie
un son de qualité sur une surface
considérable. Cette enceinte est
disponible en anthracite et en
brun.
non
non
carbone polypropylène 6,5”
dôme PEI 0,5"
30 W / 100 V
2 kg
blanc / noir / argent
avec équerre murale en U
2,8 kg
blanc / noir / argent
avec équerre murale en U
5,5 kg
blanc / noir
équerre murale
commutateur intérieur/extérieur
à poser enceintes
91 dB
50-20 kHz
320 x 230 x 270
5 kg
anthracite / brun
résiste au gel
enceintes
encastrable
modèles à poser
E4T
HSW16
E5T
OSP16
PSW16/PSW20
caractéristiques techniques
Type
Système
Description
Blindage magnétique
Woofer
Tweeter
Puissance nominale
(RMS)
dB (1 w / 1 m)
Impédance (Ohms)
Plage de fréquences
Dimensions en mm
(h x l x p)
Poids (par pièce)
Couleur
Suppléments
E4T
E5T
OSP16
HSW16
PSW16/PSW20
non
double cône papier 4"
dôme titane 1"
20W / 100 V, 50 W /
16 Ohms
88 dB
16 Ohms / 100 V
60-20 kHz
322 x 160 x 230
non
double cône papier 5"
dôme titane 1"
20 W / 100 V, 70 W /
16 Ohms
89 dB
16 Ohms / 100 V
60-20 kHz
355 x 180 x 255
non
cône papier 5” full range
4-8-16 W / 100 V
non
1-2-4-8-16 W / 100 V
85 dB
100 V
100-16 kHz
185 (diam) x 157 h
102 dB
100 V
360-8,5 kHz
202 x 218 x 245
non
cône injection 6"
PSW16 : 2 - 4 - 8 - 16 W / 100 V
PSW20 : 2,5 - 5 - 10 - 20 W / 100 V
82 dB
100 V
70-15Khz
199 (diam) x 295 (p)
3,6 kg
blanc / noir
étanche (IP 44)
système de protection
Caisson en plastique ABS
avec équerre murale
commutateur 100 V / 16
Ohms
4,5 kg
blanc / noir
étanche (IP 44)
système de protection
Caisson en plastique ABS
avec équerre murale
commutateur 100 V / 16
Ohms
1,46 kg
blanc (RAL 9010)
avec câble de suspension
Caisson en plastique ABS
1,6 kg
lait
étanche (IP 66)
avec équerre murale
Caisson en plastique ABS
2,4 kg
blanc
étanche (IP 55)
avec équerre murale
Caisson en plastique ABS
2 voies
2 voies
bobine vocale
Enceinte robuste à double Enceinte robuste à double Enceinte sphérique pour
wookfer, avec un agréable wookfer, avec un agréable une diffusion optimale sur
son chaleureux et une
son chaleureux et une
360 °, ABS.
équerre multifonction.
équerre multifonction.
bobine vocale
Enceinte à cornet
waterproof haut
rendement, pour grandes
distances et appel, ABS.
bobine vocale
enceinte projecteur waterproof
pour un faisceau sonore très
précis, pour musique et appel,
ABS
enceintes
à poser
13
www.m-idea.be
amplificateurs
Sans ampli, pas de musique. Un amplificateur 100 V
permet de connecter plusieurs enceintes dans un ou
plusieurs circuits. Nous vous proposons en outre une
gamme complète d'amplificateurs mélangeurs, de
préamplis et d'amplificateurs 100 V.
amplificateurs mélangeurs 15
16
17
amplificateurs mélangeurs sélectifs 18
19
amplificateurs 20
amplificateurs multicanaux 21
22
préamplificateurs 23
24
répartiteurs audio 26
27
14
amplificateurs
Avec leurs nombreux accessoires (microphones,
­adaptateurs, modules encastrables et câbles), ils
vous offrent des solutions globales qui s'adapteront
à pratiquement tous les projets.
mobile 35/36
JPA-1060/1120
JPS-2400/3600/4800
JPA-1120A/1240A
JPA-1120B/1240B/1360B/1480B
JPA-120/240/360/480 DP/DPT
JPA-2120/2240 DP/DPT
JPA-4210/4240 DP/DPT
JMA-1410
JMA-2104
ART2.4
ART5.4/8.8
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
mobile 35/60
Cet amplificateur mélangeur 100 V
compact peut servir aux installations
mobiles et fixes.
Il est pourvu d'une entrée pour central téléphonique, 3 entrées microphone dont 2 à priorité réglable,
et 2 entrées ligne. Cet amplificateur
peut aussi être alimenté sur 12 V.
•Amplificateur compact et convivial pour
installations portatives et fixes.
•Entrées équilibrées de qualité supérieure.
•Réglage des graves et des aigus.
•Entrée téléphone avec sonnerie nocturne
pour le téléphone.
•Indicateur LED de niveau.
•Logement pour module en option (JCDR10RDS, JTP-10RDS, JDM-10A, JTM-10).
•Protection contre les surtensions.
•Entrées : 3 Mic, 2 Aux & 1 Tape
(2 entrées microphone avec priorité d'appel
réglable par rapport à toutes les autres
entrées)
•Alimentation : 230 V ou 12 V courant
continu.
caractéristiques techniques
MIC : -50 dB/2 kOhms équilibré
AUX : -20 dB/60 kOhms (AUX1) équilibré
-20 dB/15 kOhms (AUX2) équilibré
TAPE : 0 dB/3 kOhms non équilibré REC: -6 dB/3 kOhms non équilibré
Sorties
Mobile 35 moins de 10% à 35 W moins de 1% à 25 W
Puissance en sortie
Mobile 60 moins de 10% à 60 W moins de 1% à 40 W
moins de -3 dB 150 Hz -18 kHz (à 1% DHT)
Plage de fréquences
AUX : plus de 70 dB
MIC : plus de 60 dB
Rapport signal/bruit
basse 40 Hz - 400 Hz-6 dB/oct
haute 2,5 kHz-20 kHz-6 dB/oct
Réglage de la tonalité
Mobile 35 : 125 W
Consommation électrique
Mobile 60 : 210 W
prélèvement de courant 1/8 Mobile 35 : 0,5 A/0,25 A
puissance (120V/230V CA) Mobile 60 : 0,8 A/0,4 A
Prélèvement de courant max. Mobile 35 : 1,1 A/0,55 A
(120V/230V CA)
Mobile 60 : 2 A/1 A
120 V/230 V/240 V AC 50/60 Hz, 12 V CC
Alimentation
375 (l) x 88 (h) x 260 (p)
Dimensions
(mm)
14,7 (l) x 3,5 (h) x 10,2 (p)
(pouces)
Mobile 35 : 5.4/11.88
Mobile 60 : 6,6/14,52v
Poids (kg/lbs)
Entrées
JPS-10
Connectez plusieurs
­microphones (p.ex. JPS-10)
à cet amplificateur. Avec
le Mobile 35/60, seuls
les appels globaux sont
possibles.
dimensions
375
pack series
JCDR-10RDS CD/MP3/AM/FM/RDS/USB
JDM-10A Digital Message
JTP-10RDS FM/AM/RDS TUNER
JTM-10 TIMER & DIGITAL MESSAGE
260
88
mélangeurs
amplificateurs
15
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
jpa-1060/1120
Cet amplificateur mélangeur 100 V
compact peut activer ou désactiver
3 zones. Il est doté de 4 entrées
microphone, dont la première
­fonctionne avec priorité d'appel,
ainsi que de 4 entrées ligne.
Cet amplificateur peut aussi être
alimenté sur 24 V.
•Amplificateur mélangeur polyvalent.
•Réglage individuel de l'amplification
pour les canaux 1-5.
•4 entrées microphone + 4 entrées ligne
possibles.
•Fonction gong & 2 tonalités de sirène
avec terminal externe.
•Le microphone 1 fonctionne avec priorité
d'appel : il met toutes les autres entrées en
sourdine en cas d'appel.
•Entrée téléphone et musique d'attente
(uniquement tuner).
•Logement pour module en option
(JCDR-10RDS, JTP-10RDS, JDM-10A, JTM-10).
•Réglage des graves et des aigus.
•Connexion sortie préampli/entrée ampli pour
caractéristiques techniques
Puissance en sortie
Plage de fréquences
Distorsion harmonique
Réglage de la tonalité
Rapport signal/bruit
Entrées
Alimentation
Dimensions (mm)
(pouces)
Poids (kg/lbs)
JPA-1120 : 120 W (RMS)
JPA-1060 : 60 W (RMS)
80 Hz à 15 kHz
inférieure à 1%
graves ± 10 dB à 100 Hz
aigus ± 10 dB à 10 Hz
ligne : supérieur à 70 dB
MIC : supérieur à 60 dB
MIC 1 ~ 4 : 3 mV
ligne : 300 mV
téléphone : 2,4 mV
120 V/230 V/240 V CA 50/60 Hz
24 V CA ou CC
420 (l) x 110 (h) x 320 (p)
16,5 (l) x 4,34 (h) x 12,6 (p)
JPA-1120 : 12/26.4
JPA-1060 : 10/22
extensions avec amplificateurs de puissance
•Sélecteur d'enceinte individuelle
pour 3 zones + toutes les zones.
•Sortie VU-mètre.
•Sortie 100 V / 70 V.
•Alimentation : 230 V ou 24 V courant
continu.
suppléments
JPS-10
Connectez plusieurs microphones
(p.ex. JPS -10) à cet amplificateur. Avec le
JPA-1060/1120, seuls les appels général sont
possibles.
Équerre pour installation en
armoire 19"
dimensions
420
pack series
16
JCDR-10RDS
CD/MP3/AM/FM/RDS/USB
JDM-10A Digital Message
JTP-10RDS FM/AM/RDS TUNER
JTM-10 TIMER & DIGITAL MESSAGE
amplificateurs mélangeurs
320
110
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
JPS-2400/3600/4800
Le point de départ de cette série
d'amplificateurs est toujours le
même : votre musique est répartie sur
un maximum de 5 zones, avec ou sans
interruption par un appel général.
Le volume peut être réglé séparément
pour chaque zone. Le branchement
à une alarme ou un central téléphonique se fait en un tournemain. Bref,
c'est la formule tout-en-un idéale.
•Puissances en sortie : 240 W/360 W/480 W
(RMS) à 100 V.
•Priorité d'appel : l'entrée 1 met les entrées en
sourdine. 2-aux & Pack Signal. La prise "Gong
+ Mute" sur les entrées 2-4 est prioritaire par
rapport à aux input & Pack Signal.
•Connecteurs à vis amovibles pour
les entrées 2-4.
•Commutateur Mic/Line pour les entrées 2-4.
•Commutateur pour alimentation fantôme
sur les entrées 1-4.
•Entrée microphone avec protection
contre les surtensions.
•Pre out/Amp in pour extensions avec
d'autres amplificateurs.
•Cinch RCA pour entrées 5-7 (sélecteur Aux).
•Logement pour module en option
(JCDR-10RDS, JTP-10RDS, JDM-10A, JTM-10).
•Réglage des graves et des aigus.
•Atténuateur pour 5 zones d'enceintes.
•Connexion pour microphone d'appel (JPS-10)
•Ventilateur à vitesse réglable.
•Protection contre les crêtes de puissance
électrique.
•Protection thermique.
•Protection contre les courts-circuits.
•Alimentation : 230 V ou 24 V courant continu.
caractéristiques techniques
entrée 1 MIC -50 dBu (2,45 mV) 2 kOhms équilibré
entrées 2-4 MIC -50 dBu (2,45 mV) 2 kOhms équilibré
ligne -10 dBu (245 mV) 200 kOhms équilibré
entrées 5-7 AUX -10 dBu (245 mV) 5 kOhms équilibré
Entrées
Pack unit -10 dBu (245 mV) 10 kOhms non équilibré
PRE OUT 0 dBu (5775 mV) 100 Ohms non équilibré
AMP IN
0 dBu (5775 mV) 0 kOhm non équilibré
JPS-3600 360 W (RMS)
Puissance en sortie JPS-2400 240 W (RMS)
JPS-4800 480 W (RMS)
8 Ohms ; 100 V ou 70 V
Sortie directe
option/position OFF
12345
Att.step
Europe
OFF 25 V 35 V 50 V 70 V 100 V
Amérique
OFF 18 V 25 V 35 V 50 V 70 V
ligne : moins de -3 dB (35 Hz-19 kHz)
Plage de fréquences
MIC : moins de -3 dB (200 Hz-19 kHz)
pack series
suppléments
JPS-10
JCDR-10RDS
CD/MP3/AM/FM/RDS/USB
JTP-10RDS FM/AM/RDS TUNER
ligne : supérieur à 80 dB (A* pondéré)
MIC : supérieur à 70 dB (A* pondéré)
moins de 0,5% (1 kHz)
Distorsion harmonique
graves ± 10 dB à 100 Hz aigus ± 10 dB à 10 Hz
Réglage de la tonalité
JPS-2400 : 740 W
JPS-3600 : 1150 W
Consommation électrique
JPS-4800 : 1480 W
JPS-2400 : 2,8 A/1,4 A
JPS-3600 : 6,7 A/3,8 A
Prélèvement de cou­rant
1/8 puissance 120V/230V JPS-4800 : 8,5 A/4,7 A
JPS-3600 : 11,0 A/6,0 A
Puissance nom. - pré­­lè­vement JPS-2400 : 6,4 A/3,2 A
JPS-4800 : 14,0 A/7,5 A
de courant 120V/230V
120 V/230 V/240 V CA : 50/60 Hz.24 V CC
Alimentation (option)
Dimensions(mm) (pouces) 430 (l) x 133 (h) x 352 (p) 16,9 (l) x 5,2 (h) x 13,9 (p)
JPS-2400 : 16.5/36.4
JPS-3600 : 19.0/41.9
Poids (kg/lbs)
JPS-4800 : 20.0/44.1
Rapport signal/bruit
dimensions
432
Connectez plusieurs
microphones (p.ex. JPS -10)
à cet amplificateur. Avec le
JPS-2400/3600/4800, seuls
les appels général sont
possibles.
350
JDM-10A Digital Message
133
JTM-10 TIMER & DIGITAL MESSAGE
mélangeurs
amplificateurs
17
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
jpa-1120A/1240A
Ces amplificateurs mélangeurs permettent de lancer un appel sélectif
dans la ou les zones de votre choix.
Chacune des 5 entrées dispose
d'un réglage séparé des graves et
des aigus. Chacune des 3 entrées
microphone peut être configurée
pour la priorité d'appel.
•Logement pour module en option
(JCDR-10RDS, JTP-10RDS, JDM-10A, JTM-10).
•Logement pour le module JRR-10 en option,
pour appel sélectif.
•Réglage individuel des graves et aigus par
entrée.
•Réglage de l'amplification d'entrée (entrées
microphone-ligne 1-3).
•Entrées avec commutateur pour alimentation
fantôme.
•Entrée 1 via din-7, XLR et jack.
•Entrées 4 & 5 via connecteurs RCA.
•Sortie préampli/entrée ampli pour extensions
avec amplificateurs de puissance.
•Sortie enregistrement (RCA).
•Appel téléphonique et sonnerie nocturne.
• Commutateur de priorité sur Mic 1, 2 & 3.
• Alimentation : 230 V ou 24 V courant continu.
caractéristiques techniques
Entrées
Puissance en sortie
Sortie directe
Att.step
MIC/LINE1-3 : - 50 dBu (2,4 SmV) 5 kOhms équilibré.
-10 dBu (245 mV) 5 kOhms équilibré.
LINE4-5 :
-10 dBu (245 mV) 15 kOhm non équilibré
TEL PAGING : -10 dBu (245 mV) 10 kOhm non équilibré
PACK UNIT : -10 dBu (245 mV) 10 kOhm non équilibré
REC OUT : 0dBu (775 mV) 3 kOhms non équilibré
PRE OUT : 0dBu (775 mV) 100 Ohms non équilibré
AMP IN : 0dBu (775 mV) 10 kOhms non équilibré
JPA-1120A : 120 W (RMS) JPA-1240A : 240 W (RMS)
8 Ohms ; 100 V ou 70 V
option/position OFF
12 345
Europe
OFF 25 V 35 V 50 V 70 V 100 V
Amérique
OFF 18 V 25 V 35 V 50 V 70 V
Plage de fréquences 55 Hz-16 kHz (-3 dB)
pack series
JCDR-10RDS
CD/MP3/AM/FM/RDS/USB
JTP-10RDS FM/AM/RDS TUNER
Rapport
signal/bruit
Distorsion harmonique
Consommation électrique
1/8 puissance
cons. (120V/230V)
1/3 puissance
cons. (120V/230V)
Puissance nominale
cons. (120V/230V)
Alimentation (option)
Dimensions (mm)
(pouces)
Poids (kg/lbs)
suppléments
dimensions
Avec ces amplificateurs, vous pouvez lancer aussi
bien des appels sélectifs que général
(p.ex. JRC-11).
JRC-10
(voir p. 33)
ligne : supérieur à 80 dB ("A" pondéré)
MIC : supérieur à 70 dB
moins de 1% (1 kHz)
JPA-1120A : 350 W
JPA-1240A : 630 W
JPA-1120A : 1,6 A/0,8 A
JPA-1240A : 2,8 A/1,4 A
JPA-1120A : 2,4 A/1,2 A
JPA-1240A : 4 A/2 A
JPA-1120A : 3,6 A/1,8 A
JPA-1240A : 6,4 A/3,2 A
120 V/230 V/240 V CA : 50/60 Hz, 24 V CC
430 (l) x 133 (h) x 352 (p)
16,9 (l) x 5,2 (h) x 13,9 (p)
JPA-1120A : 13/28.7. JPA-1240A : 14/30,9
JRC-11
(voir p. 33)
432
JPTT-10B
350
(voir p. 32)
JDM-10A Digital Message
JTM-10 TIMER & DIGITAL MESSAGE
18
JRR-10
Module télécommande (voir p. 38)
amplificateurs mélangeurs
JWP-500
(voir p. 31)
133
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
JPA-1120B/1240B
1360B/1480B
Ces amplificateurs mélangeurs permettent de lancer un appel sélectif dans
la ou les zones de votre choix. Chacune
des 5 entrées dispose d'un réglage
séparé des graves et des aigus. Cet
amplificateur mélangeur se distingue de
la série JPA-1120A par sa connexion UTP
supplémentaire, qui permet de connecter
le microphone d'appel général JPTT-10B
à l'aide d'un câble Ethernet.
•Logement pour module en option (JCDR10RDS, JTP-10RDS, JDM-10A, JTM-10).
•Logement pour le module JRR-10 en option,
pour appel sélectif.
•Réglage individuel des graves et aigus par
entrée.
•Réglage de l'amplification d'entrée (entrées
microphone-ligne 1-3).
•Entrées avec commutateur pour alimentation
fantôme.
•Entrée 1 via UTP (JPTT-10B, XLR et jack).
•Entrées 4 & 5 via connecteurs RCA.
•Sortie préampli/entrée ampli pour extensions avec amplificateurs de puissance.
•Sortie enregistrement (RCA).
•Appel téléphonique et sonnerie nocturne.
•Commutateur de priorité sur Mic 1, 2 & 3.
•Alimentation : 230 V ou 24 V courant continu.
caractéristiques techniques
Entrées
Puissance en sortie
Sortie directe
Att.step
MIC/LINE1-3 :- 50 dBu (2,4 SmV) 5 kOhms équilibré.
-10 dBu (245 mV) 5 kOhms équilibré.
LINE4-5 :
-10 dBu (245 mV) 15 kOhm non équilibré
TEL PAGING :-10 dBu (245 mV) 10 kOhm non équilibré
PACK UNIT : -10 dBu (245 mV) 10 kOhm non équilibré
REC OUT : 0dBu
(775 mV) 3 kOhms non équilibré
PRE OUT : 0dBu (775 mV) 100 Ohmsnon équilibré
AMP IN : 0dBu (775 mV) 10 kOhms non équilibré
JPA-1120B : 120 W / JPA-1240B : 240 W (RMS)
8 Ohms ; 100 V ou 70 V
option/position OFF
12 345
Europe
OFF 25 V 35 V 50 V 70 V 100 V
Amérique
OFF 18 V 25 V 35 V 50 V 70 V
Plage de fréquences 55 Hz-16 kHz (-3 dB)
pack series
ligne : supérieur à 80 dB ("A" pondéré)
Rapport
signal/bruit
Distorsion harmonique
Consommation électrique
Prélèvement de cou­rant 1/8
puissance 120V/230V
Prélèvement de courant 1/3
puissance 120V/230V
Puissance nominale - prélè­
vement de courant 120V/230V
Alimentation
Dimensions (mm)
(pouces)
Poids (kg/lbs)
suppléments
MIC : supérieur à 70 dB
moins de 1% (1 kHz)
JPA-1120A : 350 W
JPA-1120A : 1,6 A/0,8 A
JPA-1240A : 2,8 A/1,4 A
JPA-1120A : 2,4 A/1,2 A
JPA-1240A : 4 A/2 A
JPA-1120A : 3,6 A/1,8 A
JPA-1240A : 6,4 A/3,2 A
120 V/230 V/240 V CA : 50/60 Hz, 24 V CC
430 (l) x 133 (h) x 352 (p)
16,9 (l) x 5,2 (h) x 13,9 (p)
JPA-1120A : 13/28.7. JPA-1240A : 14/30,9
dimensions
Avec ces amplificateurs, vous pouvez lancer aussi bien
des appels sélectifs que général (p.ex. JRC-11).
432
JCDR-10RDS
CD/MP3/AM/FM/RDS/USB
JTP-10RDS FM/AM/RDS TUNER
JRC-10
(voir p. 33)
JRC-11
(voir p. 33)
JPTT-10B
350
(voir p. 32)
JDM-10A Digital Message
JTM-10 TIMER & DIGITAL MESSAGE
JRR-10
Module télécommande (voir p. 38)
133
JWP-500
(voir p. 31)
mélangeurs
amplificateurs
19
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
JPA-120/240/360/
480DP/DPT
Cette série d'amplificateurs 100 V
est idéale pour une liaison à un
amplificateur mélangeur, de façon
à accroître la puissance fournie à
une zone précise. Ils sont en outre
idéaux en combinaison avec un
préamplificateur ou un système de
répartition audio, de façon à créer
une zone 100 V.
•Puissance en sortie : 120 W / 240 W /
360 W / 480 W (RMS) à 100 V.
•Niveau d'entrée : 0 dBi (0,775 V)
66 kOhms équilibré (entrées pour
1 programme et 1 priorité).
•Protection totale pour une sécurité
d'utilisation optimale :
-Circuit de verrouillage contre les surtensions et les courts-circuits de l'enceinte
-Circuit de verrouillage contre les
­surintensités
•Ventilateur automatique à vitesse réglable
par capteur thermique.
•Filtre 400 Hz permettant d'améliorer la
pureté du son.
•Connecteurs à vis pour entrées de signal,
facilitent l'installation.
•Circuit "Soft start" pour la fourniture de la
tension réseau.
•Convient pour une utilisation sur secteur ou
courant continu 24 V.
•Sortie 24 V (max 500 mA.) et fonction de relais avec contact ouvert/fermé. Vous pouvez
ainsi commander, avec ordre de priorité, des
accessoires externes (comme les réglages de
volume encastrables).
•Télécommande tension secteur (indicateur
LED de veille).
•Module de détection d'erreur (FD-20) en
option pour la détection de défaillances de
ligne sur les amplificateurs et les enceintes
(charge nulle, court-circuit).
•Fixation aisée.
•Entrée avec priorité audio et connexion pour
contrôle de priorité.
Fonction supplémentaire pour série DPT
•Contrôle des erreurs du ventilateur, fusible
courant continu et fusible courant alternatif.
caractéristiques techniques
Entrée
0 dBu (0,775 V) / 66 kOhms équilibré
JPA-120D/DP/DPT : 120 W (RMS)
JPA-240D/DP/DPT : 240 W (RMS)
JPA-360D/DP/DPT : 360 W (RMS)
JPA-480D/DP/DPT : 480 W (RMS)
Europe
Amérique
25 V
50 V
100 V
25 V
35 V
70 V
JPA-120D/DP/DPT 5,2 Ohms 20,8 Ohms 83,3 Ohms 5,2 Ohms 10,4 Ohms 41,7 Ohms
Impédance en sortie
JPA-240D/DP/DPT 2,6 Ohms 10,4 Ohms 41,7 Ohms 2,6 Ohms 5,2 Ohms 20,8 Ohms
JPA-360D/DP/DPT 1.7 Ohms 6.9 Ohms 27.8 Ohms 1.7 Ohms 3.5 Ohms 13.9 Ohms
JPA-480D/DP/DPT 1.3 Ohms 5.2 Ohms 20.8 Ohms 1.3 Ohms 2.6 Ohms 10.4 Ohms
moins de -3 dB (35 Hz-20 kHz)
Plage de fréquences
supérieur à 100 dB (A" pondéré)
Rapport signal/bruit
moins de 0,5% (1 kHz)
Distorsion harmonique
400 Hz/-3 dB
Filtre d'entrée (H.P.F.)
JPA-120D/DP/DPT : 328 W JPA-240D/DF/DPT : 735 W
Consommation électrique
JPA-30D/DP/DPT : 1100 W JPA-480D/DF/DPT : 1420 W
JPA2-40D/DF/DPT : 2,97 A/1,6 A
Prélèvement de courant 1/8 JPA-120D/DP/DPT : 1,45 A/0,77 A puissance 120V/230V
JPA-360D/DP/DPT : 4,36 A/2,4 A
JPA-480D/DF/DPT : 5,5 A/3,1 A
JPA-240D/DP/DPT : 4,46 A/2,39 A
Prélèvement de courant 1/3 JPA-120D/DP/DPT : 2,13 A/1,13 A
puissance
JPA-360D/DP/DPT : 6,5 A/3,6 A
JPA-480D/DP/DPT : 8,2 A/4,6 A
JPA-240D/DP/DPT : 7,0 A/3,75 A
Prélèvement de courant puis­ JPA-120D/DP/DPT : 3,32 A/1,77 A
sance nominale 120 V/230 V JPA-360D/DP/DPT : 10,4 A/5,7 A
JPA-480D/DP/DPT : 13,6 A/7,4 A
120 V/230 V/240 V CA 50/60 Hz, 24 V CC
Alimentation
19 (l) x 305 (h) x 14,7 (p)
Dimensions(mm) (pouces) 483 (l) x 88 (h) x 374 (p)
JPA-120D/DP/DPT : 12.5 / 27.6
JPA-360D/DP/DPT : 17.5 / 38.6
Poids (kg/lbs)
JPA-240D/DP/DPT : 14.5 / 32.0
JPA-480D/DP/DPT : 18.5 / 40.8
Puissance en sortie
20
amplificateurs
dimensions
432
374
88
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
JPA-2120/2240DP/DPT
Cette série s'utilise comme la série
JPA-120, mais dans une exécution
double. Vous pouvez ainsi commander
2 zones 100 V séparées.
•Puissance en sortie : 2 x 120 W / 2 x 240 W
(RMS) à 100 V.
•Niveau d'entrée : 0 dBi (0,775 V)
66 kOhms équilibré (entrées pour
1 programme et 1 priorité).
•Protection totale pour une sécurité
d'utilisation optimale :
-Circuit de verrouillage contre les surtensions et les courts-circuits de l'enceinte
-Circuit de verrouillage contre les surintensités
•Ventilateur automatique à vitesse réglable
par capteur thermique.
•Filtre 400 Hz permettant d'améliorer la
pureté du son.
•Connecteurs à vis pour entrées de signal,
facilitent l'installation.
•Circuit "Soft start" pour la fourniture de la
tension réseau.
•Convient pour une utilisation sur secteur ou
courant continu 24 V.
•Sortie 24 V (max 500 mA.) et fonction de relais avec contact ouvert/fermé. Vous pouvez
ainsi commander, avec ordre de priorité, des
accessoires externes (comme les réglages de
volume encastrables).
•Télécommande tension secteur (indicateur
LED de veille).
•Module de détection d'erreur (FD-20) en
option pour la détection de défaillances de
ligne sur les amplificateurs et les enceintes
(charge nulle, court-circuit).
•Fixation aisée.
•Entrée avec priorité audio et connexion pour
contrôle de priorité.
Fonction supplémentaire pour série DPT
•Contrôle des erreurs du ventilateur, fusible
courant continu et fusible courant alternatif.
caractéristiques techniques
Entrée
Puissance en sortie
0 dBu (0,775V) / 66 kOhms équilibré
JPA-2240D/DP/DPT: 240 W (RMS) x 2 (480 W)
Europe
25 V
50 V
100 V
25 V
Impédance en sortie
JPA-120D/DP/DPT 5,2 Ohms 20,8 Ohms 83,3 Ohms 5,2 Ohms
JPA-240D/DP/DPT 2,6 Ohms 10,4 Ohms 41,7 Ohms 2,6 Ohms
moins de -3 dB (35 Hz~20 kHz)
Plage de fréquences
supérieur à 100 dB ("A" pondéré)
Rapport signal/bruit
moins de 0,5% (1 kHz)
Distorsion harmonique
400 Hz/-3 dB
Filtre d'entrée (H.P.F.)
JPA-2120D/DP/DPT : 670 W
Consommation électrique
JPA-2240D/DP/DPT: 1300 W
Prélèvement de courant JPA-2120D/DP/DPT : 2,8 A/1,4 A
1/8 puissance
JPA-2240D/DP/DPT: 5,6 A/2,8 A
cons. 120V/230V
Prélèvement de courant JPA-2120D/DP/DPT : 4,4 A/2,2 A
1/3 puissance
JPA-2240D/DP/DPT: 8 A/4 A
cons. 120V/230V
Prélèvement de courant JPA-2120D/DP/DPT : 13,6 A/6,8 A
puissance nominale
JPA-2240D/DP/DPT: 13 A/6,6 A
120V/230V
120 V/230 V/240 V CA 50/60 Hz, 24 V CC
Alimentation
483 (l) x 88 (h) x 374 (p)
Dimensions(mm)
(pouces)
19 (l) x 3,5 (h) x 14,7 (p)
JPA-2120D/DP/DPT : 17.5/38.6
Poids (kg/lbs)
JPA-2240D/DP/DPT: 21.0/46.3
Amérique
35 V
70 V
10,4 Ohms 41,7 Ohms
5,2 Ohms 20,8 Ohms
dimensions
432
374
88
amplificateurs
21
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
JPA-4120/4240DP/DPT
Ces amplificateurs à 4 canaux permettent de commander 4 zones 100 V.
Cette série est idéale en combinaison
avec un système de répartition audio,
un amplificateur mélangeur ou plusieurs
préamplificateurs.
•Puissance en sortie : 4 x 120 W / 4 x 240 W
(RMS) à 100 V.
•Niveau d'entrée : 0 dBi (0,775 V)
66 kOhms équilibré (entrées pour
1 programme et 1 priorité).
•Protection totale pour une sécurité
d'utilisation optimale :
-Circuit de verrouillage contre les surtensions et les courts-circuits de l'enceinte
- Circuit de verrouillage contre les
­surintensités
•Ventilateur automatique à vitesse réglable
par capteur thermique.
•Filtre 400 Hz permettant d'améliorer la
pureté du son.
•Connecteurs à vis pour entrées de signal,
facilitent l'installation.
•Circuit "Soft start" pour la fourniture de la
tension réseau.
•Convient pour une utilisation sur secteur ou
courant continu 24 V.
•Sortie 24 V (max 500 mA.) et fonction de relais avec contact ouvert/fermé. Vous pouvez
ainsi commander, avec ordre de priorité, des
accessoires externes (comme les réglages de
volume encastrables).
•Télécommande tension secteur (indicateur
LED de veille).
•Module de détection d'erreur (FD-20) en
option pour la détection de défaillances de
ligne sur les amplificateurs et les enceintes
(charge nulle, court-circuit).
•Fixation aisée.
•Entrée avec priorité audio et connexion pour
contrôle de priorité.
Fonction supplémentaire pour série DPT
•Contrôle des erreurs du ventilateur, fusible
courant continu et fusible courant alternatif.
caractéristiques techniques
Entrée
Puissance en sortie
0 dBu (0,775 V) / 60 kOhms équilibré
JPA-4240-D/DP/DPT : 240 W (RMS) x 4 (960 W)
Europe
25 V
50 V
100 V
25 V
Impédance en sortie
JPA-4120-D/DP/DPT 5,2 Ohms 20,8 Ohms 83,3 Ohms 5,2 Ohms
JPA-4240-D/DP/DPT 2,6 Ohms 10,4 Ohms 41,7 Ohms 2,6 Ohms
moins de -3 dB (35 Hz~20 kHz)
Plage de fréquences
supérieur à 100 dB ("A" pondéré)
Rapport signal/bruit
moins de 0,5% (1 kHz)
Distorsion harmonique
400 Hz/-3 dB
Filtre d'entrée (H.P.F.)
JPA-4120 D/DP/DPT : 1300 W
Consommation électrique
JPA-4240 D/DP/DPT : 2500 W
Prélèvement de courant 1/8 JPA-4120 D/DP/DPT : 6 A/3 A
puissance 120 V/230 V
JPA-4240 D/DP/DPT : 10 A/5 A
Prélèvement de courant 1/3 JPA-4120 D/DP/DPT : 8,8 A/4,4 A
puissance 120 V/230 V
JPA-4240 D/DP/DPT : 15 A/7,5 A
JPA-4120 D/DP/DPT : 13,6 A/6,8 A
Prélèvement de courant
puissance nom. 120 V/230 V JPA-4240 D/DP/DPT : 23,6 A/11,8 A
120 V/230 V/240 V CA 50/60 Hz, 24 V CC
Alimentation (option)
483 (l) x 133 (h) x 440 (p)
Dimensions (mm)
19 (l) x 5,2 (h) x 17,3 (p)
(pouces)
JPA-4120 D/DP/DPT : 17.5/38.6
Poids (kg/lbs)
JPA-4240 D/DP/DPT : 21.0/46.3
Amérique
35 V
70 V
10,4 Ohms 41,7 Ohms
5,2 Ohms 20,8 Ohms
dimensions
432,5
440
133
22
amplificateurs
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
JMA-1410
Ce préamplificateur/matrice possède
10 entrées et 2 sorties. Il permet
ainsi d'envoyer 10 sources différentes à 2 zones au maximum. Il
s'agit d'un préamplificateur idéal en
combinaison avec les amplificateurs
et mélangeurs de la gamme.
•Préamplificateur de qualité supérieure avec
10 entrées/sortie 2 zones.
•10 canaux avec sélecteur de sortie maître
individuel (sortie 1, sorties 1+2, sortie 2).
•Line/Mic/Mic-lowcut avec sélecteur fantôme
sur chaque canal.
•Filtre port haut.
•Indicateur de signal d'entrée.
•Signal gong avec sélecteur de tonalité
interne.
•Priorité PTT sur entrée 1, priorité d'appel
réglagle sur entrées 2 & 3. Cette priorité met
automatiquement toutes les autres entrées
en sourdine lors d'un appel.
•Entrée signal par canaux XLR (2-10) & RCA
(7-10).
caractéristiques techniques
compléments
MIC/LINE : -50 dBu (2,45 mV) / 5 kOhms équilibré
-10 dBu (2,45 mV) / 5 kOhms équilibré
LINE RCA IN : -10 dBu (245 mV) / 10 kOhms non équilibré
Master 1,2 : Nor +4 dBu (1,23 V) / 200 Ohms équilibré
Sorties
REC : Nor 0 dBu (0,775 mV) 10 kOhms non équilibré
Plage de fréquences moins de -0,5 dB (20 Hz-20 kHz)
MIC : plus de 60dB
Rapport signal/bruit
LINE : supérieur à 75 dB
MIC : inférieure à 0,05%
Distorsion
harmonique
LINE : inférieure à 0,03%
MIC : supérieur à 60 dB
Diaphonie
LINE : supérieur à 75 dB
Consommation électrique 13 W
120 V/220 V/230 V/240 V CA, 50/60 Hz 24 V CC
Alimentation
483 (l) x 44 (h) x 235 (p)
Dimensions(mm)
(pouces) 19 (l) x 1,7 (h) x 9,3 (p)
3.9/8.6
Poids (kg/lbs)
JPTT-10
Entrées
•Connexion DIN pour télécommande P.T.T. sur
canal 1 (JPTT-10).
•2 sorties maîtres XLR équilibrées
­individuelles avec graves/aigus et
­indicateurs LED.
•Record output.
•Alimentation : 230 V ou 24 V courant
continu.
Connectez-y un microphone d’appel sélectif
comme le JPTT-10.
Vous pourrez ainsi organiser vos appels
sélectifs.
dimensions
431,5
200
44
préamplificateurs
amplificateurs
23
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
JMA-2104
Ce préamplificateur/matrice
­possède 10 entrées et 2 sorties.
Il permet ainsi d'envoyer
10 sources différentes à 4 zones
au maximum.
•Entrée 10 canaux, sortie maître 4 canaux,
4 canaux d'enregistrement.
• Égaliseur interne à 3 bandes (High, Mid,
Low) par sortie maître, pour un réglage du
son paramétrable par l'utilisateur.
• Commutateur Mic/Lijn pour chaque entrée.
• Boîtier pour armoire 19".
• Alimentation : 230 V ou 24 V courant
continu.
caractéristiques techniques
Entrées
Sorties
Distorsion harmonique
Plage de fréquences
Rapport signal/bruit
Séparation des canaux
Consommation électrique
Alimentation
Dimensions
Pondération
24
-60 dB/600 Ohms équilibré (MIC)
-30 dB/10 kOhms équilibré (LINE)
+4 dB/600 Ohms équilibré (MASTER)
-30 dB/10 kOhms équilibré (LINE)
inférieure à 0,1%
moins de -3 dB (20 - 20 kHz)
supérieur à -80 dB
supérieur à 75 dB
15 W
230 V ou 24 V courant continu
483 (l) x 88 (h) x 280 (p) mm
5 kg
amplificateurs préamplificateurs
dimensions
441
280
88
amplificateurs
mélangeurs
amplificateurs
Tous nos répartiteurs audio peuvent être combinés
sans problème à des applications 100 V. Ainsi, la
sortie audio permet de connecter un amplificateur
JPA-4120. Vous disposez ainsi de 4 zones en
configuraiton 100 V. À cette fin, nous avons conçu
une interface spéciale pour l'Art2.4.
préamplificateurs
répartiteurs audio
Vous pouvez bien entendu réaliser des zones
spécifiques en 100 V (si de nombreuses enceintes
y sont prévues) et d'autres zones en version à
basse impédance (si elles ne comportent que peu
d'enceintes).
ART2.4 26
ART5.4/8.8 27
répartiteurs audio
amplificateurs
25
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
art2.4
L'ART 2.4 est un système de
répartition audio très convivial
et complet qui permet d'envoyer
simultanément les signaux audio
du tuner intégré et d'une source
externe à quatre zones distinctes.
Fourni
avec télécommande
•Système de répartition audio, 4 zones.
•2 x 25 W RMS classe D par zone.
•Tuner FM RDS intégré.
•1 entrée ligne.
•Télécommande RF fournie.
•Jusqu'à 4 télécommandes possibles.
•Jusqu'à 8 émetteurs muraux RF possibles
(2 par zone).
•Port série.
•Possibilité d'intégration à un système domotique KNX.
•Mode "Party".
caractéristiques techniques
compléments
Puissance en sortie
Alimentation
Dim. (h x l x p)
Pondération
modules d'amplification classe D
2 x 25 W RMS par zone
110 V - 230 V
72 x 436 x 290
6,4 kg
Émetteur mural sans fil à 8 voies
Antenne RF externe
Ce système offre pratiquement les mêmes possibilités que nous venons de décrire. Constitué
d'une base (410-00003), l'émetteur mural se
décline en trois couleurs en version de base.
Cette antenne étend la portée des
signaux RF dans les situations complexes.
compléments
26
GP868
blanc
120-76100-panneau de
couverture
120-00050-11 boutons
Télécommande 2.4
Une simple pression sur le bouton permet de
sélectionner les différentes zones, de les activer
ou de les désactiver, de régler le volume et
de commander la radio. Vous pouvez en outre
enregistrer les présélections
de la radio dans sa mémoire.
La récente mise à jour permet
d'utiliser jusqu'à quatre télécommandes par ART2.4. Vous
avez dit polyvalent ?
•Commande via PC à l'aide du logiciel
fourni.
•Event planner.
•Protection thermique.
gris
121-76100 - plaque de
recouvrement
121-00050-11 boutons
410-00003 (base)
amplificateurs répartiteurs audio
anthracite
122-76100 - plaque de
recouvrement
122-00050-11 boutons
Interface KNX
Cette interface permet une intégration aisée
avec une application domotique basée sur
KNX.
IF002
amplificateurs
mélangeurs
amplificateurs
préamplificateurs
répartiteurs audio
art5.4/8.8
Les ART5.4 et 8.8 sont des systèmes de répartition audio haut
de gamme permettant d'envoyer
8 sources différentes à 8 zones.
L'ART88 comporte pas moins de
2 tuners FM, 3 lecteurs MP3 et 8
­amplificateurs stéréo de classe D.
Ces systèmes peuvent être commandés sans peine à l'aide de la
télécommande RF fournie.
Fourni
avec télécommande
•système de répartition audio pour 4 zones
(ART5.4) ou 8 zones (ART8.8).
•2 x 20 W RMS classe D par zone.
•2 tuners FM RDS intégrés.
•3 lecteurs MP3 intégrés
(1 sur l'ART5.4).
•2 connexions USB.
•Connexion pour carte SD.
•Connexion Ethernet.
•3 entrées ligne (2 sur l'ART5.4).
•Télécommande RF avec afficheur couleurs.
•Jusqu'à 16 télécommandes possibles.
•Infos RDS et MP3 sur la télécommande.
•Émétteurs murals RF à 8 voies disponibles
en option.
•2 ports série.
•5 sorties infrarouges.
•4 entrées à déclencheur.
caractéristiques techniques
compléments
Puissance en sortie
Alimentation
Dim. (h x l x p)
Pondération
modules d'amplification classe D
2 x 20 W RMS par zone
110 V - 230 V
115 x 436 x 415
6 kg (ART5.4) / 6,2 kg (ART8.8)
compléments
Une pression sur le bouton suffit
pour sélectionner une source musicale ou régler le volume.
Interface KNX
Cette interface permet une
intégration aisée avec une
application domotique basée
sur KNX.
IF002
Émetteur mural à 8 voies*
Télécommande RF
ART5.4 / ART8.8
Élégante et conviviale, cette
télécommande est dotée d'un
écran LCD couleur très lisible et
d'un pavé de navigation pratique permettant de commander
facilement le système (choix
de la source, réglage de la
tonalité, volume, sélection de la
piste, etc.). Une télécommande
est fournie en version de base ;
des exemplaires supplémentaires sont disponibles séparément.
RM5.4/8.8easy*
•1 sortie à déclencheur.
•Évolutif grâce aux mises à jour logicielles
(USB/SD).
•2 modes "party".
•Possibilité d'intégration à un système
­domotique KNX.
•Commande via PC.
•Event planner.
•Protection thermique.
Une pression sur le bouton pour sélectionner
les sources, régler le volume ou commander
la zone. Constitué d'une base (410-00003),
l'émetteur mural se décline en deux couleurs en
version de base.
blanc
120-76100 - plaque de
recouvrement
120-0049-11 boutons
gris
121-76100 - plaque de
recouvrement
121-0049-11 boutons
RM5.4/8.8
Commande murale filaire
ART5.4 / ART8.8
Ces commandes murales compactes à écran
tactile permettent de piloter la zone de façon
interactive.
410-00003 (base)
*exigence : interface IF001 (RS232)
Émetteur IR simple
Cet émetteur IR avec
mini jack se branche à
un port infrarouge de
l’ART5.4/8.8. Le support
autocollant exclusif se
colle sur le capteur
infrarouge de la source
audio.
Mini-émetteur IR
double avec LED
Identique au modèle
simple, mais destiné
au raccordement de
deux périphériques
audio ou vidéo.
Grâce aux ports RS232 et à la connexion Ethernet, le système peut aussi être intégré à divers
systèmes domotiques.
répartiteurs audio
amplificateurs
27
sources
En théorie, il est possible de raccorder n’importe quelle source aux
amplificateurs 100 V : lecteur CD, DVD, radio, iPod, etc.
Pratiques, les modules intégrables spécialement conçus pour
occuper moins de place dans les racks 19", réduire la quantité de
câblage et protéger parfaitement les sources contre la poussière,
l’humidité, les variations de température, etc.
29 JCDR-10RDS CD/MP3/AM/FM/RDS/USB
JTP-10RDS TUNER FM/AM/RDS
30 JDM-10A Digital Message
JTM-10 TIMER & DIGITAL MESSAGE
31 JWP-500 MODULE ENCASTRABLE
JTU-110RDS TUNER
28
sources
sources
pack series
autres
JCDR-10RDS CD/MP3/AM/FM/RDS/USB
JTP-10RDS
Ce module à encastrer abrite de nombreuses fonctions. La radio RDS (voir JTP-10) est complétée par
un lecteur CD et un lecteur MP3 pour une expérience
musicale illimitée.
Ce module encastrable est doté d'un tuner AM/FM/
RDS avec afficheur et 18 présélections.
CD/MP3/USB
•Lecture CD/MP3/USB.
•Lecture/Pause.
•Lecture des intros.
•Répétition.
•Lecture aléatoire.
•Avance/retour rapide.
•Télécommande IR (en option).
• Tuner AM/FM numérique.
•Réglage automatique.
•Réglage du volume.
•Fonction RDS (Radio Data
System) AF, PTY, TA, PS.
TUNER
•Tuner AM/FM numérique.
•Réglage manuel/automatique.
•Réglage du volume.
•Mémoire pour 24 préréglages
radio (FM : 18 ; AM : 6).
•Fonction RDS (Radio Data
System) AF, PTY, TA, PS.
FM/AM/RDS/TUNER
caractéristiques techniques
caractéristiques techniques
CD
tuner
Facteur de suréchantillonnage
Distorsion harmonique
Rapport signal/bruit
Plage de fréquences
Wow/Flutter
Temps de charge
8 x suréchantillonnage
Inférieure à 0,03%
Supérieur à 85 dB
10hz ~ 20 kHz (±1 db)
Non mesurable
6 secondes
tuner
Portée de syntonisation
Sensibilité utile
Antenne
Rapport signal/bruit
Distorsion harmonique
Portée de syntonisation
Antenne
Sensibilité utile
Rapport signal/bruit
FM : 87.5-108 MHz / AM 522~1620 MHz
FM : 300 Ohms équilibré ou 75 Ohms non équilibré.
AM : antenne filaire à haute impédance
FM : 2 µV/AM : 4.5 µV
FM : 60 dB/AM : 45 dB
généralités
FM : 87.5~108 MHz
AM : 522~1620 kHz
FM : 6 dBuv
AM : 25 dBuv
FM : 300 Ohms équilibré, 75 Ohms non équilibré.
AM : antenne filaire à haute impédance
FM : Supérieur à 60 dB
AM : Supérieur à 50 dB
FM : Inférieure à 0,05%
AM : Inférieure à 0,05%
Dimensions(mm)
Poids (kilos)
194 (l) x 40 (h) x 213 (p)
0,6 kg
généralités
Dimensions(mm)
(pouces)
Poids (kg/lbs)
195 (l) x 40 (h) x 215 (p)
7,7 (l) x 1,6 (h) x 8,5 (p)
1.3 / 2.9
pack series
sources
29
sources
pack series
autres
JDM-10A Digital Message
JTM-10 TIMER & DIGITAL MESSAGE
Ce module de messagerie peut lire 6 messages
­(numériques ou enregistrés), éventuellement en
­combinaison avec le microphone JRC-10.
Le module JTM-10 permet de diffuser 8 messages à
des heures précises. Le minuteur programmable
permet d'effectuer 50 programmations par jour.
•Enregistreur/lecteur numérique de messages pour situations d'évacuation ou annonces.
•Banque d'enregistrement pour 6 messages.
•ADPCM LSI 4 bits/fréquence de suréchantillonnage 16 kHz.
•Batterie de secours pour stockage des données (max. 60 jours).
•Répétition (boucle), annonce automatique pour
commande à distance en situation d'urgence.
•Possibilité de commande à distance via station microphone JRC-10.
•Horloge numérique avec affichage de la date, de l'heure, des minutes
et des secondes.
•Possibilité de paramétrer 50 programmes par jour.
•Banque d'enregistrement pour 8 messages.
•Possibilité d'enregistrement via micro/entrée ligne.
•Réglage du niveau d'enregistrement.
•Sortie pour casque d'écoute avec réglage du volume.
caractéristiques techniques
caractéristiques techniques
MIC : - 50 dB/600 Ohms non équilibré
LINE : - 10 dB/10 kOhms non équilibré
connecteur pour commande à distance (M1 à M6)
Entrée pour commande
M1~M6, lecture/arrêt, répétition/arrêt, occupé
Commande
-10 dB non équilibré
Sortie
Sortie pour casque d'écoute 24 mW, 64 Ohms
MIC : 300 Hz~6,4 kHz (fs = 16 kHz)
Plage de fréquences
LINE : 100 Hz~6,4 kHz (fs = 16 kHz)
+15V CC
Alimentation
100 mA en fonctionnement
Consommation électrique
80 mA en veille
16 Mbits SRAM (base)
Mémoire
extensible à 32 Mbits (option)
Durée d'enregistrement des base 4 min 28 sec au total (16 Mbits)
messages
max. 8 min 56 sec au total (32 Mbits)
max. 60 jours (16 Mbits)
Durée de conservation des
messages
max. 30 jours (32 Mbits)
Fréquence de suréchantillonnage fs = 16 kHz
0~50
Température ambiante
194 (l) x 40 (h) x 125 (p)
Dimensions(mm)
7,6 (l) x 1,6 (h) x 4,9 (p)
(pouces)
0.42 / 0.93
Poids (kg/lbs)
Entrées
30
sources pack series
MIC : -50 dB / 600 non équilibré
LINE : 0 DB / 10 K non équilibré
connecteur pour commande à distance
Entrée pour commande
(M1 à M6)
0 dB non équilibré
Sortie
24 mW, 64 Ohms
Sortie pour casque d'écoute
8 kHz
Fréquence de suréchantillonnage
8 minutes
Durée d'enregistrement
Durée de conservation des messages 100 ans
Entrées
sources
pack series
autres
JWP-500
JTU-110RDS
Le module encastrable permet de connecter des
sources locales (CD, iPod, etc.). Depuis le local où
vous vous trouvez, vous pouvez les envoyer aux zones
de votre choix.
Ce tuner RDS 19" comporte 18 présélections FM.
Il possède en outre 12 touches de présélection AM.
Le grand afficher LCD facilite la lecture de toutes les
données et informations.
•5 entrées (2 mic/ligne, 2 aux/i-Pod).
•Commutateur marche/arrêt avec clé.
•Connexion via câble Ethernet (jusqu'à 3 x JWP-500).
•L'interface JRR-10 est requise pour la connexion au
JPA-1120A/1240A/1120B/1240B/1360B/1480B.
•Tuner AM/FM RDS avec afficheur.
•Exécution pour armoire 19".
•30 présélections (18 FM,
12 AM).
•Syntonisation manuelle/­
automatique.
•Compteur de puissance du
signal.
caractéristiques techniques
caractéristiques techniques
Entrées
Sortie
distorsion harmonique
Plage de fréquences
Rapport signal/bruit
Consommation électrique
Alimentation externe
Dimensions l x h x p (pouces)
(mm)
Poids (kilos)
MIC : -50 dBu (2,45 mV) 600Ohms équilibré
LINE : -10 dBu (245 mV) 10 KOhms
AUX / iPod : -10 dBu (245 mV) 10 KOhms
non équilibré
0 dBu (V.R MAX)
inférieure à 0,1%
-3 dB (20 Hz ~ 20 kHz)
MIC : supérieur à 65 dB
LINE.AUX. iPod : supérieur à 75 dB
4,8 W
24 V / 230 mA
220 x 148 x 58
8,6 x 0,2 x 0,5
1,3
dimensions
Portée de syntonisation
Antenne
Sensibilité utile
Rapport signal/bruit
Sorties
Consommation électrique
Alimentation
Dimensions l x h x p (mm)
(pouces)
Poids (kg/lbs)
•Sortie XLR équilibrée.
•Sortie RCA non équilibrée.
•Alimentation 230 V ou 24 V
courant continu.
•Fonction RDS (Radio Data
­System) AF, PTY, TA, PS.
FM 87.5 ~ 108 MHz / AM 522-1620 MHz
FM : 75 Ohms câble coxial
AM : antenne filaire à haute impédance
FM : 2 µV AM : 4.5 µV
FM : 60 dB AM : 45 dB
0,245 V non équilibré (RCA)
0,775 V équilibré (XLR)
7,3 W
120 V/230 V/240 V CA 50/-60 Hz, 24 V CC
483 x 44 x 120
19 x 1,7 x 5
3.2 / 7.1
dimensions
220
431
57,60
120
148
44
autres
sources
31
microphones
modèles de table
à main et sans fil
Vous pouvez connecter plusieurs microphones
à la majorité de nos appareils. Les deux
pages suivantes vous donnent un aperçu
des modèles à poser, à main, sans fil, voire
des micros-cravates. Une offre toujours aussi
exhaustive.
JPTT-10
JPTT-10B
JPS-10
caractéristiques techniques
Microphone
JPTT-10 microphone d'appel P.T.T.
Une pression sur la touche "TALK" active le
signal du microphone après le gong et permet
l'entrée 24 V CC du connecteur à vis 2.
Réglage de priorité pour gong et microphone
via commutateur d'activation/désactivation.
Propriétés
Dim. l x h x p
Pondération
32
126 x 51 x 156
0,8 kg
microphones modèles de table
JPTT-10B microphone d'appel P.T.T.
Une pression sur la touche "TALK" active le
signal du microphone après le gong et permet
l'entrée 24 V CC du connecteur à vis 2.
Réglage de priorité pour gong et microphone
via commutateur d'activation/désactivation.
3 microphones JPTT-10B peuvent être reliés via
câble Ethernet (RJ45).
Définition de priorité des microphones via le
commutateur maître/esclave.
Si le JPTT-10B maître est utilisé, les LED "busy"
rouges des autres microphones s'allument.
Pour utilisation avec les amplificateurs
mélangeurs JPA-1120B/1240B/1360B/ 1480B.
126 x 51 x 156
0,8 kg
JPS-10 microphone d'appel
Fonction Gong et priorité via P.T.T.
(Push To Talk).
Microphone dynamique unidirectionnel pour
limiter le feedback.
Fonction gong automatique pour utilisation
avec JPS-2400/3600/4800.
126 x 51 x 156
0,8 kg
microphones
modèles de table
à main et sans fil
Les microphones d'appels sélectifs permettent de
lancer, dans une ou plusieurs zones, un appel ou
un message préenregistré (avec le module de
­message en option). Ces zones peuvent être
­aisément ­sélectionnées à l'aide des commutateurs.
JRC-10
JRA-051A
JRC-11
caractéristiques techniques
Microphone
Propriétés
JRC-10 microphone d'appel
JRC-11 microphone d'appel
Sélection de chacune des 5 zones
d'enceintes ou de la zone totale.
Sélection de chacune des 5 zones
d'enceintes ou de la zone totale.
Lecture, arrêt et répétition des messages
enregistrés avec le JDM-10.
Affichage LED en cas de courant sur sortie
données.
Une pression sur le bouton TALK active le
signal du microphone après le gong.
Une pression sur le bouton TALK active le
signal du microphone après le gong.
Affichage LED en cas de courant sur sortie
données.
Niveau d'entrée MIC
Sortie
Plage de fréquences
Rapport signal/bruit
Distorsion harmonique
Touches de commande
enceintes
Consommation électrique
Alimentation
Dim. l x h x p (mm) / (pouces) 202 x 51 x 156
1,3 kg
Pondération
202 x 51 x 156
1,3 kg
JRA-051A microphone d'appel
Sélecteur de zone individuelle
+ "tous appels".
Fonction de gong
Microphone unidirectionnel pour limiter le
feedback.
Indicateur LED données
Communication de qualité supérieure via
RS485 (données via UTP cat5, audio via
câble blindé à 2 fils).
Si le système exige plusieurs exemplaires,
utiliser le JDR-104.
-50 dB
+4 dBu/600 Ohms équilibré
moins de -3 dB (200 Hz-20 kHz)
supérieur à 68 dB
inférieure à 0,05%
RA-051A : 20 lignes
RA-051B : 10 lignes
3 W
24 V CC
275 x 51 x 156 / 10,8 x 2 x 6,1
2/4.4
modèles de table
microphones
33
microphones
modèles de table
à main et sans fil
Les microphones sans fil offrent l'avantage
d'être très mobiles et de s'intégrer aisément
aux différents amplificateurs. Il en existe en
version portative ou sous la forme de microscravates, pour une approche professionnelle
et une présentation qui fait mouche.
DM-2400
TXS-880HSE
TXS-880
ECM-881L
TXS-880HT
caractéristiques techniques
type
DM2400
Description
microphone à main récepteur multifréquences microphone à main sans fil micro-cravate sans fil
9 canaux UHF différents LED de puissance
impédance 200 Ohms
connexions TNC
sensibilité 3,5 mV/Pa/1 kHz
fonction de recherche
automatique d'émetteur
avec détection des
interférences (AID)
Propriétés
TXS-880
TXS-880HT
ECM-881L
sortie XLR et sortie 6,3 mm
TXS-880HSE
émetteur de poche multifréquences
pince métallique et prise XLR
quadripolaire
sensibilité réglable
sélection d'impédance pour
microphone ou guitare
LED de puissance
clip ceinture amovible/fourni avec
trousse
affichage du canal
sélecitonné, transmission
RF, audio AF
sans licence
Alimentation électrique
Fréquence de portée
Portée de fréquence audio 80-12.000 Hz
DHT
Portée dynamique
53 x180 mm
Dimensions
670 g
Pondération
Disponible
34
798-814 MHz
50-18,000 Hz
< 0,5%
> 105 dB
211 x 46 x 172 mm
600 g
kit microphone à main TXS-880 + TXS-880HT
microphones à main et sans fil
1 x pile 9 V
798-814 MHz
50-18.000 Hz
1 x pile 2,5 V
50-20,000 Hz
1 x pile 9V
798-814 MHz
50-20,000 Hz
50 x 240 mm
250 g
5,2 x 13 mm
100 g
65 x 195 x 30 mm
110 g
kit micro-cravate TXS-880 + TXS-880HSE + ECM-881L
potentiomètres
bticino / niko
Ces régulateurs de volume permettent de régler individuellement le volume des enceintes
placées dans chaque pièce. Ils sont disponibles en version faible impédance et 100 V,
et ce pour les marques Niko et BTicino.
TNW-VOL100V
TLG-VOL100V
N-VOL100V-100
N-VOL100V-101
Réglage volume
TLG-VOL100V
TNW-VOL100V
TNS-VOL100V
Description
Puissance
100 V
Stéréo
Ohms
Couleur
BTicino Living
50 W
oui
non
gris/anthracite
BTicino Light
50 W
oui
non
blanc
BTicino Light Tech
50 W
oui
non
gris argenté
N-VOL100V-121
Réglage volume
N-VOL100V-100
N-VOL100V-101
N-VOL100V-121
N-VOL100V-122
Description
Puissance
100 V
Stéréo
Ohms
Couleur
Niko
40 W
oui
non
lait
Niko
40 W
oui
non
blanc
Niko
40 W
oui
non
gris argenté sterling
Niko
40 W
oui
non
anthracite
TNS-VOL100V
N-VOL100V-122
potentiomètres
35
câbles & prises
36
Chaque projet, quelle qu'en soit la taille, exige
des câbles de raccordement appropriés. Fidèles à
notre slogan "Smart solutions in audio", nous disposons dans nos stocks des câbles adaptés à chaque
­appareil et à chaque configuration.
Nous proposons des câbles réalisés sur mesure et des
câbles standard, tous de qualité supérieure.
Vous êtes ainsi assuré que, lors de l'exécution de votre
projet, vous obtiendrez toujours les meilleurs résultats,
sans perte de temps superflue.
Notre offre de câbles et de prises est assez variée et
progresse au rythme du marché. Bien qu'il soit impossible de tout résumer dans ce catalogue, voici une
synthèse des câbles les plus courants et des modèles
spéciaux.
Câbles
CAB-001-002
CAB-002-001
CAB-003-001
CAB-004-001
CAB-005-001
CAB-006-001
CAB-007-001
CAB-008-001
CAB-009-001
MEC-100
MEC-1000
Câbles en rouleau
MIC206BK
Câble microphone 2 x 0,34mm², blindé, 6 mm
SHC4019
Câble microphone 4 x 0,19mm², blindé, 4,2 mm
description
2 x câble RCA (mâle) vers connexion à vis
1 x câble XLR (mâle) vers connexion à vis
1 x câble JACK stéréo (mâle) vers connexion à vis
1 x câble JACK mono (mâle) vers connexion à vis
1 x câble XLR (femelle) vers connexion à vis
1 x câble JACK mono (mâle) vers extrémité fil
1 x câble XLR (femelle) vers extrémité fil
1 x câble JACK stéréo vers 1 x JACK stéréo
1 x câble XLR (femelle) vers 2 x RCA (mâle)
1 x câble XLR (mâle) vers 1 x XLR (mâle)
1 x câble XLR (mâle) vers 1 x XLR (mâle)
câbles & prises
longueur
1m
1m
1m
1m
1m
1m
1m
0,5 m
1m
1m
10 m
Adaptateurs
NTA-114
NTA-115
Convertisseurs
500025
500026
500027
500030
unité
100 m
100 m
1 x adaptateur XLR (mâle) vers 1 x RCA (mâle)
1 x adaptateur XLR (femelle) vers 1 x RCA (femelle)
/ pièce
/ pièce
1 x convertisseur XLR (femelle) vers UTP (RJ45 femelle)
1 x convertisseur XLR (mâle) vers UTP (RJ45 femelle)
2 x convertisseur RCA (mâle) vers UTP (RJ45 femelle)
1 x convertisseur mini JACK (3,5mm mâle)
vers UTP (RJ45 femelle)
/ pièce
/ pièce
/ pièce
/ pièce
accessoires
convertisseurs de signal
divers
Dans les différentes configurations (p.ex. easypacks),
il est parfois nécessaire de convertir un signal dans
une autre structure. De la sorte, il est possible de faire
communiquer impeccablement deux appareils entre
eux, ou de convertir une enceinte à basse impédance
en une version 100 V.
T20
T60
JLC-100
FGA-22
Transformateurs
Comme indiqué plus haut, chacune de nos enceintes peut être convertie
en un tournemain en enceinte PA ou 100 V. Pour ce faire, utilisez l’un de
ces deux transfos. Pour les applications ordinaires, vous pouvez opter pour
le T20, qui permet de sélectionner la puissance de votre choix, avec un
maximum de 20 watts.
Transfo
T20
T60
Description
Puissance
100 V
Ohms
Dimensions mm
transformateur
2.5/5/10/20 W
oui
8 Ohms
75 l x 45 h
transformateur
6/15/30/60 W
oui
8 Ohms
80 l x 60 h
Convertisseur permettant de passer d’un
signal audio à un
signal de ligne.
Signal ligne et audio
(max. 20 W RMS)
diam. : Ø 35 x 65
mm.
•Le convertisseur de signal JLC-100 (100 V
- audio vers ligne) a été conçu de façon à
convertir un signal PA 100 V en un signal
d'entrée ligne. Il est ainsi possible d'insérer
un amplificateur supplémentaire avec une
entrée ligne identique à la ligne 100 V.
•Grâce à la combinaison de différents
réglages de cavaliers dans l'appareil et
du ­potentiomètre trim accessible depuis
l'extérieur, le JLC-100 peut être adapté à la
plupart
des unités PA électriques.
•Le JLC-100 fonctionnant en mode passif, il
n'exige aucune tension de fonctionnement.
Entrée
Sortie
Température ambiante
Dimensions
Poids (kg/lbs)
50 - 100 V (connecteur
à vis bipolaire)
Réglage d'usine
1,6 V à 100 V
à l'entrée
(jack XLR, équilibré)
0 à 40°C
100 x 80 x 60 mm
3,9 x 3,1 x 2,3 pouces
0,4 / 0,88
convertisseurs de signal
accessoires
37
accessoires
convertisseurs de signal
divers
Le slogan d'ArtSound est "Smart solutions in audio".
Pas de liste d'articles interminables, mais un nombre
minime de produits pour un nombre maximal de
­solutions. Ils s'emploient avec les amplificateurs
ou permettent d'installer des modèles de table
(conventionnels) dans une armoire 19".
FD-20
JRR-10
interfaces
Fixation aisée. Permet de détecter les
défauts de ligne sur les amplificateurs et
les enceintes (charge nulle, court-circuit)
(JPA-D/DP/DPT)
38
accessoires divers
RMK-10A
compléments
S'utilise avec le JRC-10, le JRC-11 et le
JWP-500 (pour JPA-1120A/JPA1240A/JPA1120B/
JPA1240B/JPA1360B/JPA1480B).
Équerre pour installation en armoire
­(uniquement pour JPA1060/1120)
conseils d'installation
Études acoustiques
Attention :
Tout environnement (intérieur ou extérieur) possède son identité propre,
déterminée par les dimensions, l’environnement sonore, l'acoustique,
l'utilisation, les matériaux en présence, etc. Tous ces facteurs définissent un
« ADN » que seules des solutions sur mesure peuvent satisfaire. Et c’est
justement notre spécialité.
•Chaque enceinte doit être équipée d’un transformateur.
•Chaque enceinte doit avoir une certaine puissance (wattage et dB),
qui dépend de l’environnement, du bruit ambiant, de l’utilisation, du
revêtement au sol, etc.
•La puissance totale de toutes les enceintes indique la puissance que
doit posséder l’amplificateur que vous y raccordez. Appliquez alors
une marge supplémentaire de 10%.
Vous cherchez la clé de ces solutions ?
Notre CELLULE GESTION DE PROJETS vous assistera.
N'hésitez pas à la conecter : [email protected]
tél. +32 9 380 81 80 ou fax +32 9 386 12 35.
Branchement d’enceintes
Deux méthodes s’offrent à vous pour utiliser ou brancher vos enceintes.
La plus connue est la version basse impédance (4 ou 8 Ohms) :
Ici, l’impédance de l’enceinte doit correspondre à celle de l’amplificateur.
Cette méthode est recommandée pour une utilisation à domicile ou sur
de courtes distances, p.ex. dans les systèmes hi-fi.
La méthode 100 V constitue la deuxième possibilité.
comparez le raccordement des enceintes au raccordement des appareils
ménagers. Vous pouvez raccorder plusieurs appareils en parallèle sur de
plus longues distances, à condition que les enceintes soient équipées
d’un transformateur 100 V. En d'autres termes,
un câble va d’une enceinte à l’autre.
Réglage local du volume :
Un régulateur de volume local peut être installé entre l'amplificateur
et les enceintes. Ce régulateur atténue la force du signal avant qu'il
atteigne l'enceinte.
Configuration de l'enceinte :
Sur la plupart des enceintes, vous avez le choix entre la connexion
ou le raccordement à une puissance précise (p.ex. 5-10-15 watts).
La puissance que vous choisissez dépend du local et de la puissance
de l'amplificateur. Elle permet, dans certains locaux, de créer des accents
de volume sans exiger l'installation de régulateurs de volume. Il importe
de s'y intéresser à l'avance, car c'est un critère important pour le choix
de l'amplificateur.
conseils d'installation
39
conseils d'installation
conseils d'installation
Effet de masque : imperceptible mais important
L’effet de masque a lieu lorsque la perception de la musique est réduite
par des bruits ambiants. En règle générale, on considère que le niveau
de bruit doit être 6 dB supérieur aux bruits ambiants. Cependant, nous
recommandons l’application d’un écart de 10 dB pour la musique
d’ambiance. Si vous souhaitez en outre intégrer des messages vocaux,
cette différence devra être de 20 dB.
Ce tableau récapitulatif vous donne un aperçu :
Situation/zone
Niveau sonore
(dB) en présence
40-45
Théâtre
46-50
Salle de concert
50
Cinéma
95
Boîte de nuit
50-60
Salle de réception
55-60
Toilettes
50-55
Salle de conférence
50-60
Restaurant
60-65
Bar/cafétéria
55-65
Grand magasin
65-70
Supermarché
50-55
Musée
55-60
Bureau
65-70
Aéroport
80
Gare
90
Métro
55-65
Salle de sport
60-70
Piscine
Salle de basket ou de volley 75-80
90
Stade (après un but)
65-75
Garage
65-70
Entrepôt
65-70
Industrie légère
70-80
Industrie lourde
50-55
Église/mosquée
Niveau sonore
(dB) recommandé
60-65
65-70
70
105
60-70
65
70-75
60-70
65-75
65-75
75-80
60-65
65-70
80-85
90-95
100-105
70-75
75-80
90-95
110
75-90
70-80
75-80
85-95
60-65
www.stevencrabbe.be
Règles prévalant en matière d'utilisation des câbles :
L’épaisseur du câble doit correspondre à la distance à parcourir entre
l’amplificateur et l’enceinte. Ce tableau pratique fournit un récapitulatif
(la valeur est la distance maximale en kilomètres) :
Diamètre câble
30 watts
50 watts
100 watts
150 watts
300 watts
400 watts
Alimentation
40
conseils d'installation
1 mm²
2
1.8
0.9
0.6
0.3
0.13
1,5 mm²
3
2.7
1.35
0.9
.45
0.195
2,5 mm²
5
4.5
2.25
1.5
0.75
0.325
ArtSound
Kazerneweg 15
B-9770 Kruishoutem
+ 32-(0)9 380 81 80
+ 32-(0)9 386 12 35
www.jobetrade.be
[email protected]
[email protected]
Éditeur responsable :
N.V. Jobetrade S.A.
Réalisation :
M-idea bvba, Gand
(concept et réalisation)
[email protected]
100 V
www.artsound.be
2011-FR-A
