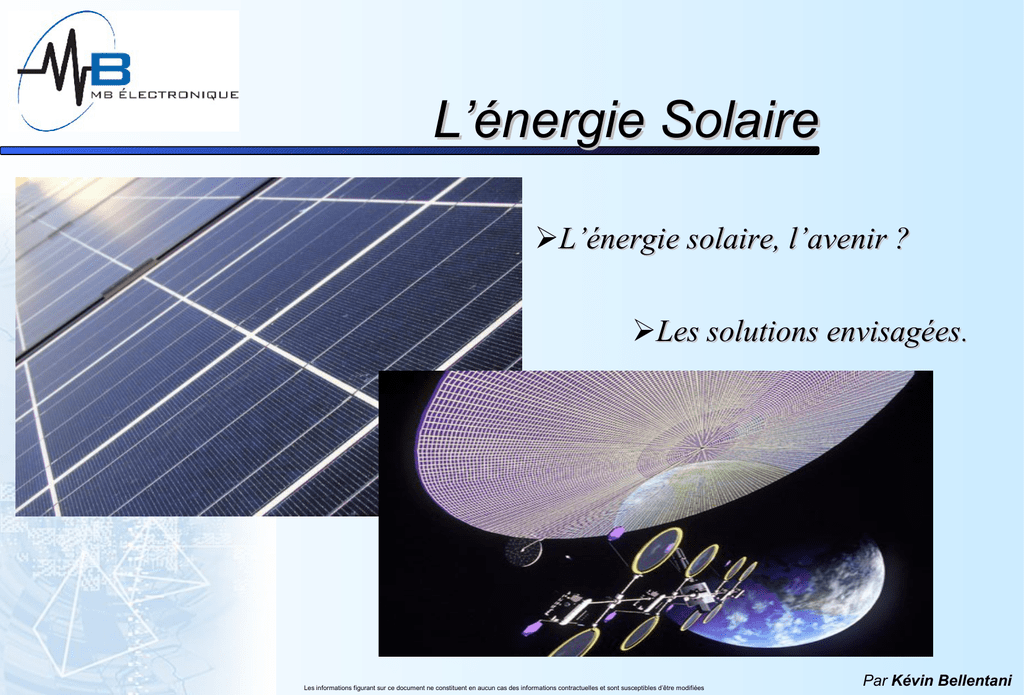

L’énergie Solaire
L’énergie solaire, l’avenir ?
Les solutions envisagées.
Les informations figurant sur ce document ne constituent en aucun cas des informations contractuelles et sont susceptibles d’être modifiées
Par Kévin Bellentani
Sommaire
 L’énergie solaire
Pourquoi le solaire ?
Son potentiel
L’évolution marché et technologique
 Processus de fabrication des systèmes PV
Schéma général
Marques et produits associés
 Les solutions MB du domaine
Caractéristiques des produits
Les applications
Pourquoi le solaire?
 L’épuisement des ressources fossiles, à plus ou moins long terme, et la flambée des cours du brut, la lutte
contre les émissions de gaz à effet de serre rendent urgentes la maîtrise des consommations et la diversification
des sources d’énergie :
l’utilisation et le développement des énergies renouvelables.
 Les énergies renouvelables sont issues de phénomènes naturels réguliers ou constants provoqués
principalement par le Soleil, la Lune et la Terre.
 Le rayonnement solaire constitue la ressource énergétique la mieux partagée sur la terre et la plus abondante :
La quantité d’énergie libérée par le soleil (captée par la planète terre) pendant une heure pourrait suffire à
couvrir les besoins énergétiques mondiaux pendant un an.
 Une partie de ce rayonnement peut être exploitée pour produire directement de la chaleur (solaire thermique)
ou de l’électricité : c’est l’énergie solaire photovoltaïque. Ce mode de production ne nécessite pas de réseau de
distribution. En effet on peut produire de l’énergie électrique là où on la consomme.
 Le soleil décharge continuellement une énorme quantité d'énergie radiante dans le système
solaire, la terre intercepte une toute petite partie de l’énergie solaire rayonnée dans l’espace.
Une moyenne de 1367 watts atteint chaque mètre carré du bord externe de l'atmosphère terrestre
c’est ce que l’on appèle la constante solaire égale à 1367W/m².
La part d'énergie reçue sur la surface de la terre dépend de l'épaisseur de l’atmosphère à traverser.
Celle-ci est caractérisée par le nombre de masse d'air A.
 Le rayonnement qui atteint le niveau de la mer à midi dans un ciel clair est de 1000 W/m2 et est décrit
en tant que rayonnement de la masse d'air "1" (ou AM1). Lorsque le soleil se déplace plus bas dans le ciel,
la lumière traverse une plus grande épaisseur d'air, perdant plus d'énergie. Puisque le soleil n'est au
zénith que durant peu de temps, la masse d'air est donc plus grande en permanence et l'énergie disponible
est donc inférieure à 1000 W/m2.
Les scientifiques ont donné un nom au spectre standard de la lumière du soleil sur la surface de la terre :
- AM1.5G ou AM1.5D.
AM1
AM2
AM3
Le nombre "1.5" indique que le parcours de la lumière dans l'atmosphère est 1.5 fois supérieur au parcours
le plus court du soleil, c'est-à-dire lorsqu’il est au zénith.
Le « G » représente le rayonnement "global" incluant rayonnement direct et rayonnement diffus et la lettre « D » tient compte
seulement du rayonnement direct
10 bonnes raisons de passer de l’électricité solaire photovoltaïque
1. Son carburant est gratuit
2. L’énergie solaire photovoltaïque ne génère ni bruit, ni émissions nocives, ni gaz polluants.
3. Les système photovoltaïque sont très sûrs et d’une grande fiabilité.
4. Les modules photovoltaïque sont recyclables et les matériaux utilisés réutilisés.
5. L’énergie solaire photovoltaïque exige peu de maintenance.
6. Cette énergie fournit de l’électricité aux zones rurales les plus isolées.
7. Elle peut être intégrée de manière esthétique dans les bâtiments .
8. Le temps d’un module énergétique d’un module diminue constamment .
Gaz à effet de serre (en gramme/ KW/h)
9. L’énergie solaire photovoltaïque permet la création de milliers d’emplois.
10. Elle contribue à améliorer la sécurité de l’approvisionnement énergétique.
Charbon
400
37
18
11
petrole
Gaz
900
Silicium
850
Tellurure de
cadmium
Eolien
Son potentiel
Potentiel de l’électricité solaire a long terme
Sur le long-terme, on estime que l’électricité solaire pourrait contribuer de façon significative à la consommation totale d’énergie. Avec le
soutien de politiques publiques adaptées dans les pays développés comme dans les pays en voie de développement, EPIA et
Greenpeace ont élaboré un scénario commun selon lequel, en 2030, le photovoltaïque pourrait produire assez d’énergie pour fournir de
l’électricité à 3,7 millions de personnes dans le monde. La majorité d’entre eux se situe dans des zones isolées, dépourvues de tout
accès au réseau électrique.
Les efforts à mettre en oeuvre pour réaliser ce potentiel doivent commencer dès maintenant. En passant aujourd’hui à l’énergie verte,
vous pouvez contribuer à ce changement.
Prévision de la production électrique
en GW (GigaWatt)
1400
1272
1200
1000
GWp
800
600
494
400
200
241
11,9
21,9
37,6
102
2010
2012
2016
0
2008
Année
2020
2024
2030
Son potentiel
Signalons que, outre l’incidence de l’atmosphère, l’irradiation solaire dépend :
o de l’orientation et l’inclinaison de la surface,
o de la latitude du lieu et son degré de pollution,
o de la période de l’année,
o de l’instant considéré dans la journée,
o de la nature des couches nuageuses.
 La combinaison de tous ces
paramètres produit la variabilité dans
l'espace et le temps de l'irradiation
journalière.
Son potentiel
 Des cartes météorologiques sont
établies et nous renseignent sur
l’irradiation moyenne par jour ou bien
sur une année.
L’évolution du marché
Photovoltaïque en plein essor
Les premières applications photovoltaïques (années 1960) étaient réservées aux satellites, qui ont besoin d'une source d'énergie
durable, et très fiable.
Vers 1970, apparaissent les premières applications terrestres, essentiellement dans les télécommunications lorsqu'il faut alimenter des
relais hertziens très isolés.
Progressivement, les prix baissent, et parallèlement les efficacités des systèmes électroniques augmentant fortement, on découvre une
multitude d'emplois à ces vitrages extraordinaires : calculettes, stations de détection de crues, pompages au Sahel, recharge des
batteries des voiliers, clôtures électriques,…
Aujourd'hui, les modules photovoltaïques envahissent l'habitat et sont à la portée du grand public, voici quelques exemples:
.Sur le toit d’une maison dans une zone isolée
 Un parking couvert en Californie
 Église solaire en Allemagne
Générateur photovoltaïque raccordé au réseau
La vocation d’un générateur photovoltaïque intégré au bâtiment et raccordé au réseau de distribution électrique, est avant tout d'ordre
énergétique.
En effet, un tel système constitue un facteur d’amélioration de l’impact énergétique global du bâtiment. Sa production électrique peut être
destinée à couvrir en tout ou partie des besoins particuliers de consommation. Pour une puissance installée donnée, plus les efforts de
maîtrise de la demande d'électricité seront importants, plus la part de la consommation annuelle couverte par la production du système
photovoltaïque sera grande.
Par ailleurs d'autres objectifs peuvent aussi être visés :
• écologique : participation active à la réduction des émissions de gaz à effet de serre
• économique : amortissement sur quelques années des coûts d’installation
et d’exploitation par la vente d’électricité
• esthétique : l’intégration correctement imaginée des modules photovoltaïques
en toitures et façades peut générer des bâtiments ayant un impact visuel harmonieux
• pédagogique : une réalisation réussie devient à son tour un agent promoteur
pour la diffusion des énergies renouvelables
• sécurisation d’un site avec stockage d’électricité. La fonction de sécurisation
introduit la notion de type d’installation : sécurisée ou injection simple.
Le photovoltaïque, c'est donc le solaire magique : des panneaux composés essentiellement de verre produisent directement
de l'électricité.
Évidemment, cette simplicité apparente a un prix, qui pendant des années a limité son développement. Mais l'industrialisation
et la production en série conduisent à une baisse régulière des coûts.
L’évolution technologique
On trouve 3 générations de technologies solaire:
 1e génération: Wafer de silicium monocristal (C-Si)
La première génération de cellule photovoltaïque est la technologie dominante dans la production commerciale de cellules
solaires, qui représentent plus de 86% du marché.
 Les cellules sont faites avec une plaquette de silicium cristallin.
 Composer d’une large superficie et d’une seule couche de jonction p-n.
 Les lingots peut être soit mono cristallin ou Multicristallin.
 Avantages
 Large gamme d'absorption spectrale
 Mobilité aisée
 Inconvénients
 La fabrication nécessite des technologies coûteuses
 Culture et de sciage de lingots d'énergie est un processus intensif
Lingot
Silicium amorphe
 2e génération: Silicium amorphe (a-Si) / Silicium poly cristalline
Tellurure Cadmium (CdTE) / Indium gallium (CIGS)
Basé sur l'utilisation de dépôts de couches minces de semi-conducteurs.
 Utiliser des films minces de réduire la masse de matériaux requis pour la conception des cellules.
 Contribue grandement à réduire les coûts pour les cellules solaires à couches minces.
 Plusieurs technologies / matériaux semi-conducteurs actuellement en cours d'enquête ou de
dans la production de masse
 Avantages:
 Coût bas de fabrication
 Réduction des coûts par watt peut être atteint
 Réduction de la masse
 Installation des panneaux possible sur terrain flexible
 Inconvénients:
 Efficacité plus faibles que le silicium C-Si
 silicium amorphe n'est pas stable
 augmentation de la toxicité
Indium gallium
 3e génération: Cellule nanocrystal
Cellule polymère
Composite technologie photovoltaïque combine des éléments de semi-conducteur
et des cellules PV organiques.
 Avantages
 Solution transformable
 Faible coût des matériaux (polymères)
 Amélioration de l'efficacité de la conversion
 Inconvénients
 Efficacité plus faible que le silicium (wafer-based)
 Potentiel de dégradation des problèmes
similaires aux cellules de polymère
 Optimisez les polymères conducteurs assortis
et nanocrystal
Schéma général
Tirage du lingot
Sciage lingot
PVA-TEPLA
Auto-ingot
Dopage
PVA-TEPLA
TWIN / SIRD
Schéma
TWIN / SIRD
SAM TEC
Évolution II
Lingot de silicium
Temptronic
TPO3000
Wafer
PVA TEPLA
PS400 / 660
Interconnections
Silicium
Maintenance
et test
Assemblage
Yokogawa
WT300
ESPEC
ESX/ ESU/ EWS
SM/ PWL/ PH
Delvotec
G5600
Elgar
SW5250
Ametek
SLM
Module photovoltaïque
PVA TEPLA
PS400 / 660
Cellule photovoltaïque
Retour schéma général
MB Électronique
PVA TEPLA: AUTO-INGOT
L’AUTO - INGOT est un instrument de contrôle de lingots mono cristallins. (Si, Ge, GaAs)
Le but est de détecter des impuretés dans le lingot et être capable d’évaluer sa position. Il permet l'inspection jusqu'à 400 mm d'épaisseur et
un poids de 75 kg. Le défaut de résolution est ≥ 100 μm des vides dans la Silicon.
La pièce en question est scannée grâce au balayage d’une onde sonore. Cette dernière va traverser le lingot et deux possibilités se posent:
 Aucun défaut ou impuretés qui ne bloque sa traversée, il y a donc un écho en bout de lingot qui est reçu.
 L’onde est stoppée par une impureté, le signal reçu sera différent.
Cet écho est analysé et la détection de défaut se fait avec la distinction de différence
d’amplitude, de forme par rapport à un écho pur.
SAMTEC: Évolution II
II est destiné pour l'investigation non destructive, pour la qualité, le contrôle de process et la recherche. Il permet les investigations
précises en utilisant des transmetteur RF jusqu'à 400MHz. Une interface graphique s'assure que les performances sont toujours
optimisées. Construit sur une plate-forme commue à l'ensemble des produits, il utilise les récentes technologies et test des échantillons
de 530 x 380 x 45mm avec des déplacements à moteur linéaire.
Il fonctionne avec la méthode de réflexion d'impulsion. La lentille acoustique convertit les vibrations
électromagnétiques de haute fréquence qui se propagent comme un champ d'ondes planes parallèles
à l'intérieur de la lentille.
La lentille acoustique reçoit les impulsions électromagnétiques qui sont affichés sous forme de pixels
avec des valeurs définies gris.
 Dans le cas d’une analyse sur une lingot de silicium, il permet de
repéré la position et la nature des défauts ou impuretés présente sur
le produit.
Plusieurs défauts peuvent être trouvés
Fissure
Particules
Inclusions
 Cette étape est effectuée avant le sciage des lingots, cela permet
de mettre à part les zones infectées.
Bulles
Trous
Vous trouverez le lien de la fiche ici
PVA TEPLA: SIRD
Le SIRD détecte les défauts sur les wafers.
P1
Ces défauts sont souvent dut aux étapes précédente du processus de fabrication qui peuvent
laisser se déposer de légère impuretés (choc physique, température pas adaptée…)
diodes
P2
1/ Polariser le laser
2/ Le laser traverse le wafer ( posé sur une plaque tournante )
3/ Faisceau séparé entre l’intensité le long du plan d’origine de
polarisation et l’intensité de dépolarisation
Polariser
Laser
Caractéristiques:
 Détection sur des wafers jusqu’à 300mm
 Résolution latérale: 80 µm
 Visualisation rapide des données
 Longueur d'onde du laser: 1.3μm
 Puissance du laser : <1mW
 Laser de sécurité laser de classe 1
 Unité de mesure 680mm x 1420 mm
 Système automatique 1350 mm x 1420mm
 Poids (système automatique) 700 kg
 L'alimentation électrique 220V AC 50/60Hz
 Air comprimé: 6bar
 Environnement chambre: 22°C
Résultat après
analyse du wafer:
les
zones rouges
démontrent les
défauts existants.
Vous trouverez le lien vers la fiche ici
PVA TEPLA: SIRD
On retrouve différents modèles de SIRD:
Écran d’acquisition
Détecteur
SIRD M
Chargement manuel
SIRD A 300P
Reconnaissance wafer
Option SMIF POD
SIRD A 300P
Chargement automatique
Pour wafer 300mm
Laser
Système de contrôle
PVA TEPLA: TWIN
Le TWIN est un appareil de mesure photo thermique pour surveiller
l’implantation ionique dans les wafers. Il fournit des résultats de haute
sensibilité, en particulier dans la gamme de dose faible
f1
- Conception modulaire permettant un système personnalisé
Diode Laser
f2
- Entièrement automatique avec système de reconnaisse de formes
Photodiode
- Temps de mesure réduit < 8min
- Interface utilisateur graphique intuitive basée sur Windows
f1- f2
Principe de mesure
1/ On applique une lumière émise par la diode LASER
1
2/ La lumière est réfléchie et arrive dans la photodiode avec un
décalage de phase en fonction de l’importance des dommages sur le
wafer
2
Représentation sur ordinateur
des caractéristiques de la
surface du wafer
PVA TEPLA: TWIN
Plusieurs modèle de la gamme TWIN sont disponible:
SC3:
Chambre compatible
Taille wafer: 300mm
SC4:
Amélioration de la spécification
Options: système de manutention
pour les différentes tailles de plaquettes
SC2:
Application pour labo
Taille wafer: 200mm
Manipulation aisée
L’implantation:
Dimensions et alimentation:
Type d’implant: B, P, Si, In, BF2, Ar, As
Gamme d’énergie: 1KeV – 100 MeV
Gamme d’implantation: 1010 – 5x1016 ions/ cm²
Unité de mesure 680mm x 1420 mm
Système automatique 1350 mm x 1420mm
Poids (système automatique) 700 kg
L'alimentation électrique 220V AC 50/60Hz
Système LASER:
Longueur d'onde 785nm
Puissance 4 - 16mW
Gamme de fréquence de
modulation 50kHz - 15MHz
Temptronic: TP3000
•Les systèmes THERMOCHUCK sont essentiels pour sonder, et analyser les défaillances
de wafers, puces face à une large gamme de température
TP03000
•Les systèmes sont installés dans le monde entier pour la conception, production, qualité
assurance et d'autres applications nécessitant thermique et mécanique de précision
•Le wafer sera placé sur un support adapté, puis sera confronté à de multiples
changement de température; on observera donc la résistance et les effets que cela
apportera sur le wafer.
TP03010 A/B
TP03000
TP03010A
TP03010B
Gamme de
température standard
-65°C à 130°C
+20°C à 130°C
0°C à 130°C
Option d’extension de
température
-65°C à 200°C
+20°C à 200°C
0°C à 200°C
TP03000
TP03010A
TP03010B
Contrôleur
Refroidisseur
Système
Système
Dimension
15.24H x 48.9W x
47.6D** (cm)
71.75H x 52.1W x
68.6D** (cm)
15.24H x 48.9W x
64.14D** (cm)
15.24H x 48.9W x
64.14D** (cm)
Poids
19.98 k
95.4 kg
25 kg
29.5 kg
PVA TEPLA: PS400 / PS660
Matériel de la marque TVA TEPLA:
Le micro-Systèmes Plasma 400 et 660 sont les plus polyvalents du plasma de nettoyage. Notre
technologie de plasma micro-onde sert un large éventail d'applications, y compris le nettoyage plasma
avant soudage, Doté d'électrode d'alimentation et de l'énergie libre de génération de plasma, les PS400
et PS660 offre une flexibilité inégalée. Ils sont essentiel pour le traitement de substrats en milieu fermé,
et sont parfaitement traités sur une plate-forme tournante.
Ces produits permettent des performances inégalées de nettoyage avant la soudure, par exemple, la
suppression de fluor (F2), les résidus de soufre (S), des impuretés ou des couches d'oxyde, et est idéal
pour les substrats sensibles à l'oxygène, tels que le Cu, N, et de Ag.
Les systèmes sont connus pour leur très interface conviviale et facile à maîtriser la plate-forme d'exploitation. Les systèmes à plasma de
400 et 660 sont disponibles avec une ou des charnières de porte coulissante
Pile solaire
Screen
Écran
Charge plasma
Fenêtre micro-onde
Zone d’application
Pompe
à vide
Plusieurs contaminant ou impuretés peuvent se déposer sur le matériel. Comme par exemple du carbone ou de l’hydrogène,
cela peut être causé par les différentes étapes de fabrication. On retrouve aussi de simple contaminant organique crée par un être
vivant par le toucher ou encore la sueur.
Le but de la série des PS400 et PS660 est de faire disparaître ces impuretés par une oxydation.
L'effet de nettoyage dans les plasmas micro-ondes:
Nous ajoutons un groupe de travail du gaz - généralement O2, H2, Ar, CF4 afin de créer un plasma, qui réagit avec la matière sur la surface.
En présence de Carbonne sur le produit ou autre, le plasma appliqué à celui –ci permettra de détacher le carbone afin de crée une oxydation
volatile tel que le C02 ou H20 qui pourra être évacuer par la pompe à vide.
CO, CO2 ,
H2 O, HF,...
O2, H2,
Ar, CF4
Oxydation volatile
produite
Gaz actifs
Application PLASMA
Pour avoir une meilleure idée du processus afin de se débarrasser des impuretés, nous pouvons le décomposer en
plusieurs étapes:
H
 Les bords infectés par le carbone seront chimiquement
O
OH
O
C
C
OH
modifié en O2 contenant des plasmas de micro-onde en
constituant de nouveaux groupes chimiques, donnant une
surface d’une nature lisse et des propriétés optimale
d'adhérence
OH
H
C
C
C
C
C
C
 Contamination organique sur les bords de connexion
CO 2
C
O
C
C
C
O
C
HO
2
C
C
O
C
OH
C
sera entièrement oxydé en O2 contenant des plasmas de
micro-onde en formant les produits volatils de réaction
enlevé par la pompe de vide
Fiche technique:
Chambre plasma:
Dimension système:
Aluminium
W * H * D = 400 * 400 * 400
Fréquence 2.45 GHz
Puissance variable (max: 1000W)
W x H x D = approx. 900 x 600 x 760 mm (PS 400 )
W x H x D = approx. 1.050 x 1.720 x 770 mm (PS 660 )
Poids:
150 Kg (PS400 )
180 Kg (PS660 )
Options:
Système de pompe à vide
Canaux additionnel de gaz
Plate-forme rotative en aluminium (diamètre 350mm)
Delvotec: G5600
 Le G5600 de Delvotec est la variante la plus économique pour une machine automatique et la
plus souple pour souder manuellement
 Les applications sont lancées via un pc intégré sur la machine. Les résultats peuvent être
analysés et immédiatement exporté dans un certain nombre de formats de base de données
pour une analyse ultérieure
Caractéristiques:
 Dimensions (approximatif) Hauteur 70 cm, largeur 70 cm, profondeur 65 cm;
 Zone de travail de 100 x 100 mm
Poids approximatif. 80 kg
 Résolution 0,25 um, la Répétabilité <2 um
 Tension de ligne 100 ... 240 VAC, monophasé, 50/60 Hz, max. 500 VA
 Ordinateur intégré: processeur Pentium 600 MHz,
 Microscope Leica stéréoscope S6
RAM, Ethernet, USB 4x, CD-ROM USB
Delvotec: G5600
Principe du Bonding
1.
Le fil capillaire est mis en place
2.
Le fil est mis en contact avec une eletrode
3.
Fil capillaire en direction de la surface à souder
4.
Une pression et une chaleur sont appliquées sur le fil
5.
Une boule de soudage est crée
6.
On étire le fil pour crée une boucle
7.
On applique à nouveau une pression et une chaleur sur
le fil pour le fixer
8.
Bonding effectuer
Applications
Les parc photovoltaïques au sol:
Le tout premier parc photovoltaïque au sol raccordé au réseau fut mis en
service en 1993.Il s’agissait d’une installation de 20 000 m2 de panneaux PV.
Ces deux dernières années, c’est l’Espagne qui a concentré la très grande
majorité des investissements mondiaux en forte augmentation du fait
de la conjonction d’un très bon taux d’ensoleillement et de l’instauration
en 2006 d’un tarif d’achat très favorable aux parcs photovoltaïques au sol
Quant à la France, son marché n’a commencé qu’après juillet 2006. De plus en plus de projets de parcs au sol sont en cours de
développement et certains sont déjà connectés au réseau.
Les parcs photovoltaïques sont constitués de simples alignements de panneaux standard montés sur des châssis, qui peuvent être en bois
ou en métal. Le fait que les systèmes soient posés sur le sol permet, en s’affranchissant des contraintes techniques et esthétiques liées au
bâtiment ou à l’environnement urbain, d’optimiser de différentes manières la production et donc la rentabilité de l’investissement.
Un autre avantage des parcs photovoltaïques au sol, dans l’optique d’amélioration des performances et de réduction des coûts, est d’autoriser
l’utilisation de systèmes de suivi du soleil (« tracking »), qui permettent d’augmenter, à puissance équivalente, la production d’électricité
notamment dans les régions où la proportion de rayonnement direct est la plus importante. Le gain net, déduction faite des consommations
nécessaires pour faire fonctionner les moteurs de rotation, peut atteindre 30 à 40%.
Il existe deux grandes catégories de « trackers »:
2
- Tracker à rotation mono-axiale (1)
- Tracker à rotation bi-axiale (2)
1
Applications
Applications raccordé au réseau
 Cela s’adresse aux particuliers qui souhaite améliorer leur bilan énergétique, de
manière courante les modules sont installés sur le pan de toiture qui sera le plus
exposé au sud. Ils peuvent également être intégrés à la structure du bâtiment,
en toiture, en façade, en brise-soleil, etc….
L’électricité est produite en courant continu par les modules, puis transformée en
courant alternatif par appareil électronique appelé onduleur.
 Au niveau de l’interface avec le réseau, deux options de branchement: 1- L’injection de la totalité de la production sur le réseau :
L’intégralité de la production est vendue au tarif réglementé. Un point de branchement spécifique à la production est alors créé par le
gestionnaire du réseau. Toute la consommation est par ailleurs comptabilisée par le compteur de consommation existant, comme dans tous
bâtiments raccordés au réseau.
2- L’injection des excédents (ou surplus) de la production sur le réseau :
La production électrique consommée sur place par les appareils en cours de fonctionnement (appelée autoconsommation) n’est pas
comptabilisée par le compteur de production, mais vient réduire le décompte de la consommation. Seul le surplus de la production par rapport
aux consommations instantanées est vendu
Applications
Site isolé
 Certains sites, habitations ou autres, ne sont pas ou ne peuvent pas être reliés au
réseau public de distribution car il est techniquement trop complexe d’étendre le
réseau jusqu’à eux (en zone montagneuse par exemple) ou parce que le coût
d’une telle opération n’est pas justifié par rapport à d’autres solutions existantes.
Ces sites sont appelés « sites isolés ».
Pour autant, il est souvent indispensable d’avoir accès à l’électricité afin d’assurer
quelques services de base tels que l’éclairage, la production de froid, ou
encore l’alimentation d’un poste de radio. Ces sites peuvent alors êtres alimentés
en électricité par l’énergie solaire photovoltaïque.
Principe de fonctionnement: Les besoins en électricité durant l’hiver sont considérablement plus
importants qu’en été. Or sur un site isolé, il n’y a pas d’apport d’électricité extérieur à l’installation
photovoltaïque. Il est donc primordial de privilégier une meilleure moyenne de production d’électricité
durant l’hiver que sur l’année, contrairement à un site raccordé au réseau. Comme le soleil est bas
dans le ciel, une inclinaison des panneaux proche de 45° leur permettra de recevoir un maximum
de rayonnement solaire en hiver, tout en gardant une production "correcte" durant le reste de l’année.
Parce que les périodes de consommation ne correspondent pas toujours aux heures de production,
un parc de batteries est installé pour stocker l’énergie produite. Les batteries sont chargées
durant les périodes de jour afin de pouvoir alimenter le site la nuit ou les jours de très mauvais temps.
Un régulateur électronique est alors indispensable de manière à ce que la quantité d’électricité, injectée ou soutirée, corresponde à la
capacité des batteries installées
Applications
Sur un site isolé, l’utilisation de batteries représente l’élément le plus problématique :
pour des raisons techniques
elles demandent une surveillance continue et un entretien régulier (rehydratation)
elles génèrent un risque d’explosion
elles peuvent être encombrantes et doivent être contenues dans un local adapté
pour des raisons financières
leur durée de vie est limitée : 7 à 10 ans
leur coût est élevé
pour des raisons environnementales
elles sont difficilement recyclables
elles sont composées de polluants chimiques
Espec
L’ensemble des produits Espec sont aux normes:
1/ Test d’humidité
Pour déterminer la capacité du module pour résister aux effets des
haute température et d'humidité suivie par des températures sous zéro

IEC61215 et IEC61646
2/ Test de cycle thermique
Pour déterminer la capacité du module pour résister décalage thermique,
fatigue et d'autres stress causé par les changements répétés de température

IEC61215 et IEC61646
3/ Test de température et d’humidité
Pour déterminer le niveau de détérioration pour l'utilisation / stockage en peu de temps
sous condition de changement de température dans une humidité relative élevée

IEC60068-2-38
Espec: EWS
La marque ESPEC offre une large gamme d’appareils pour l’exécution d’essais de qualité et de précision dans le domaine du solaire.
Parmi cela on retrouve les chambres de la gamme EWS 183/364/499. Ces derniers permettent d’évaluer la résistance des modules
photovoltaïques face aux éventuels risques de dommages causés par les hautes ou basses températures ou encore par l’humidité.
Caractéristiques EWS:
-Haute température pouvant atteindre 150°C
-Basse température entre –35°C et –65°C
-Cycle de température rapide, de l’ordre de 15°C /min.
-Flux d'air à fort débit de 110 m3 /min.
-La taille peut être établie à vos besoins
Taille:
Volume intérieur
Dimensions
intérieures
( W*H*D mm )
EWS 183
EWS 364
EWS 499
5000 L
10 000 L
14 000 L
Options disponible:
-Commande d’humidité faible
-Flux d’air distribué
1210 x 2380 x
1770
1570 x 2380 x
2740
2150 x 2380 x 2740
-Simulation pluie/ brume
-Plancher résistant
Espec: SML
Chambre de grande capacité de température et d’humidité – SM Series
Deux modèles sont disponibles dans cette série, à savoir le SML-2 et le SMS-2.
Tous deux possèdent une grande capacité de température et d’humidité.
Sa capacité d’effort est de 5°C/min ou plus, ce taux a été testé sur des changements
de température allant de –45°C à 155°C pour les SMS-2 et de –18°C à 158°C pour les SLM-2.
SML-2
SMS-2
Gamme de température
-40°C à 90°C
-60°C to +180°C
Gamme d’humidité
40% to 95%rh
20% to 98%rh
Variation de t°C et d’humidité
±0.5°C / ±3%rh*
Uniformité de t°C et d’humidité
±1.5°C / ±5%rh
Temps d’échauffement
-40°C to +90°C en 40 min
-60°C to +180°C en 80 min
Temps de refroidissement
+90°C to -40°C en 90 min
+180°C to -60°C en 80 min
Dimensions intérieures (W x H x Dmm)
1200 x 1750 x 1700
1200 x 1750 x 1700
Dimensions extérieures (W x H x
Dmm)
1810 x 2700 x 2926
1810 x 2700 x 3842
Volume intérieur
3570 L
Espec: SML
La série SM plus en détail:
L’indicateur : Pour réduire au minimum l'espace exigé d'installation pour le dispositif, la section d'instrumentation
a été intégrée dans la porte. L'instrumentation produit les indications sur un panneau, l'affichage à cristaux
Liquides comporte un système interactif d'écran tactile.
On y trouve les indications d’humidité (de 0 à 100% rh), de température (de –75°C à 185°C), ainsi que le temps.
Fenêtre de visualisation: Une grande fenêtre d'affichage de mesure 380mm de large par 590mm de haut a été
adopté, qui permet l'inspection de la intérieur de la zone d'essai
Enregistreur papier: L'enregistreur sans papier, rend facile la sauvegarde des différentes données acquises
lors d’un test, cet enregistrement sera directement transféré sur une carte mémoire interne.
Caractéristique l’humidité / température
Espec: Modèle PLATINOUS
Chambres de température et d’humidité
2CA
3CA
4CA
 Les PLATINOUS ont des mesures alliant la précision et la fiabilité.
 Extérieur en acier inoxydable, ce qui renforce sa durée de vie.
 Ils sont entièrement programmable via un écran tactile
 Ils offrent un design attrayant.
 On retrouve 4 gamme dans ces modèles, à savoir :
ESL 2CA/ 3CA/ 4CA
ESX 2CA/ 3CA/ 4CA
Volume intérieur
ESU 2CA/ 3CA/ 4CA
ESZ 2CA/ 3CA/ 4CA
 Les catégories CA montrent les différentes dimensions extérieures
et volume intérieur disponible. Les ESU ont des caractéristiques
identiques aux ESL à la différence que le second ne possède
pas de gamme d’humidité; on note la même observation
entre les ESX et les ESZ
ESL-2CA
225 L
ESL-3CA
408 L
ESL-4CA
900 L
ESX-2CA
225 L
ESX-3CA
408 L
ESX-4CA
900 L
Gamme de
température
Gamme
d’humidité
-35ºC to
+150ºC
10% to
98%rh
-70ºC to
+150ºC
Chambre de température et d’humidité à grande observation :
Les produits de cette gamme de chambre de température et d’humidité sont au nombre de trois, à savoir le PWL-2KP / PWL-3KP et
le PWL-4KP et offre une vision claire de l'ensemble de chambre de l'intérieur, permettant une observation de spécimens pendant les
tests.
L'utilisation d'un système de réfrigération équipé d’une valve électronique de
contrôle réglable permet de réaliser des tests précis sur une large gamme.
Le chef de file parmi les chambres de température et d'humidité dans
le monde entier, et représente la réalisation d'un concept simple:
Le visionnage facile, une plus grande fonctionnalité.
Spécificités modèles PWL:
 Les deux côtés de la fenêtre de visionnage sont à température contrôlée pour empêcher la
formation de condensation sur la vitre due aux changements d’humidité
 Porte à fermeture automatique de prévention
 Le condensateur de filtrage sur le côté gauche de la la chambre peut être enlevé et réinstallé pour un
nettoyage facile
 Le compartiment de circuit électrique est gardé complètement séparé de circuit d’eau pour empêcher des
dommages en cas de la fuite de l'eau. Un certain nombre de dispositifs et de dispositifs de sécurité
additionnels sont également inclus, comme un vibreur d'avertissement quand la porte est un peu ouverte
 En plus de 10 programmes standards, jusqu'à 20 modèles de programme peuvent être stockés dans
mémoire. Chaque étape peut être placé dans une unité de minutes jusqu'à 999 heures et 59 minutes
et inséré, copier ou supprimer
 En cas de problème, une description et le temps d'apparition
du problème sont affichées sur l'écran d'alarme, avec
la cause, des mesures correctives et de récupération
méthode affichée sur un autre écran
Espec: MC
 Les modèles concernés sont le MC-711 et le MC-811 (Mini subzero).
 Ces chambres sont doté d’une performance, fiabilité et une durabilité très haute; elles se distinguent également par leur capacité à
atteindre des température très basses ( -85°C ).
 La plage de température est large et permet donc
d’effectuer des test dans des conditions extrêmes
Gamme de
température
MC-711
MC-811
-75°C à 100°C
-85°C à 180°C
Dimensions
intérieures
(W*H*Dmm)
400*400*400
Dimensions
extérieures
(W*H*Dmm)
940 x 1200 x 610
Volume intérieur
Poids
64L
155Kg
Espec: PH
Four industriel standard :
Les fours industriels ESPEC de la gamme PH ( de type horizontal ) et PV ( de type vertical ) sont utilisés pour les test de
haute température, ainsi que les traitements thermiques et le séchage lors de la fabrication.
Ces fours disposent aussi:
- Grande variété de modèles et des optionsIntérieur en acier inoxydable
- Deux étapes de programmation avec des fonctions de démarrage automatique,
d’arrêt, de rampe et de détection d’erreur de diagnostic
- Quatre niveaux de sécurité pour les conditions de surchauffe
- Pour la ventilation des gaz d'échappement amortisseur four et refroidissement rapide
Espec: LKS
Four à grande capacité
Les produits LKS-3B et LKS-4B retiennent les mêmes caractéristiques que les fours
traditionnels, à la différence que les LKS présente une capacité de stockage
bien supérieure ( 2250 L à 4050 L ).
 On retrouve sur ce graphique les
différentes gamme de température
suivant le modèle.
 On note que en comparant les PV / PH
et les LKS hormis la différence de
taille, la gamme de température
reste identique
Yokogawa: WT3000
Introduction:
Les appareils d’instrumentation générale suivants ne servent non pas à la mesure directe sur les modules photovoltaïques, cependant ces
derniers sont très souvent demandé afin de simuler les différents aspect d’un module PV , à savoir des données de tension, de puissance,
ainsi que la variation d’une multitude de paramètres.
Ces produits ( WT3000, SW5250 et SML ) seront des outils autour du module PV et représenteront un développement de solution dans ce
domaine.
Description:
L'analyseur de puissance de précision combine la très haute précision et une grande bande passante.
Le WT3000 peut effectuer jusqu'à quatre mesures de puissance simultanément, il est facile à utiliser
grâce aux touches à accès direct. Il offre une variété de formats d'affichage sur un écran
couleur 8.4 inch TFT, et inclut des fonctions puissantes d'intégration en tant que norme
et un éventail d'options permettant des mesures d'applications spécifiques.
Caractéristiques:
 Gamme de fréquence: DC, 0,1 Hz à 1 MHz
 Gamme de courant /Entrée directe : 0.5/1/2/5/10/20/30 [A]
 Gamme de courant Entrée directe 0.5/1/2/5/10/20/30 [A]
 Gamme de tension 15/30/60/100/150/300/600/1000 [V]
 Débit de données mise à jour: 50 ms à 20 sec
Ametek: SW5250
Le SmartWave Series (SW) sources d'alimentation AC propose la création de signaux puissants et de simulation des perturbations.
Trois générateurs de signaux permettre à l’appareil de créer des formes d'onde. Le SmartWave est conçu pour répondre aux exigences
de forme d'onde y compris le contenu DC (jusqu'à 312V), une faible distorsion (THD 0,25% à 100 Hz), un faible bruit et l'ondulation, ainsi
que les tests de conformité complète aux normes CEM.
Il pèse seulement 127 livres, et offre la plus haute densité de puissance dans l'industrie. La série SW est extensible de 1,75 kVA à 21 kVA.
 Sortie courant par phase: 13A pour 135V et 156V ; 6.5A pour 270V et 312V (par module de 1750 VA)
 Sortie Gamme de fréquence: DC ou 40 Hz à 5 kHz. Pour des fréquences de sortie supérieure à
1 kHz, la vitesse de montée maximum autorisée est de 1 kHz par seconde.
Ametek: SLM
Ametek offre une charge autonome avec une large gamme de choix allant de 75 W à 1800W avec entrée AC et DC.
Ces charges pourront jouer le rôle d’un module photovoltaïque lors d’un essai de performance.
Caractéristiques:
Alimentation: 115V / 230V ± 10%, sélectionnable par commutateur ou facultative
100V / 200V ± 10%, sélectionnable par commutateur
Fréquence: 50/60Hz
Consommation d'énergie: 100W max
Mémoire: 150 paramètres de mémoire pour les modules DC
5 réglages de la mémoire pour modules CA
Séquenceur: Timing: 100ms-9.9secs par étape
h
Maximum étapes par séquence: 16
Nombre de séquences: 9
MB Électronique

pva tepla: ps400 / ps660

Transcription

Documents pareils

2010030402_fiche-daelim-S2

Demande d`acte de naissance - La ville de Joué-lès

Télécharger la fiche technique complète - Magasin-LSA

Télécharger la fiche technique complète - Magasin-LSA

Custom Wheel Plan: Assurances pour voitures remodelées

CPAM de la Dordogne 6 ANNEXE 1 Véhicules autorisés

Photos non contractuelles - Juin 2016

Tous les détails - Nord Nature Environnement

Imprimer - Agence PINCI
