Les logos

Suite graphique Corel Draw X7

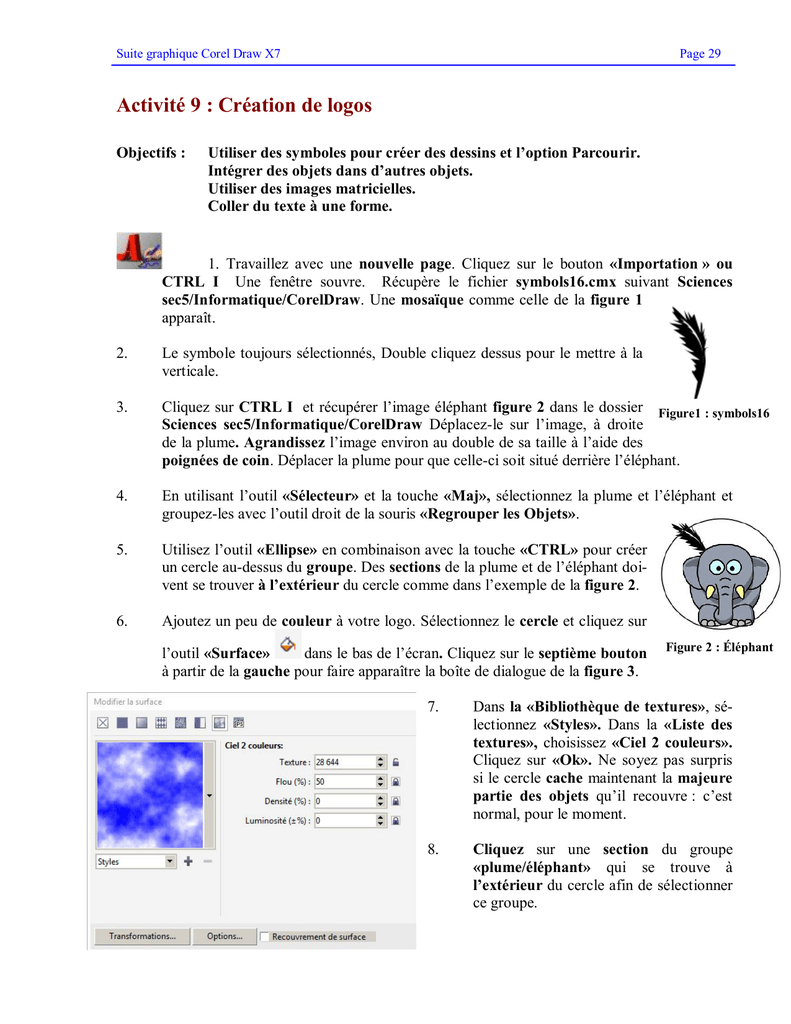

Page 29
Activité 9 : Création de logos
Objectifs :
Utiliser des symboles pour créer des dessins et l’option Parcourir.
Intégrer des objets dans d’autres objets.
Utiliser des images matricielles.
Coller du texte à une forme.
1. Travaillez avec une nouvelle page. Cliquez sur le bouton «Importation » ou
CTRL I Une fenêtre souvre. Récupère le fichier symbols16.cmx suivant Sciences
sec5/Informatique/CorelDraw. Une mosaïque comme celle de la figure 1
apparaît.
2.
Le symbole toujours sélectionnés, Double cliquez dessus pour le mettre à la
verticale.
3.
Cliquez sur CTRL I et récupérer l’image éléphant figure 2 dans le dossier Figure1 : symbols16
Sciences sec5/Informatique/CorelDraw Déplacez-le sur l’image, à droite
de la plume. Agrandissez l’image environ au double de sa taille à l’aide des
poignées de coin. Déplacer la plume pour que celle-ci soit situé derrière l’éléphant.
4.
En utilisant l’outil «Sélecteur» et la touche «Maj», sélectionnez la plume et l’éléphant et
groupez-les avec l’outil droit de la souris «Regrouper les Objets».
5.
Utilisez l’outil «Ellipse» en combinaison avec la touche «CTRL» pour créer
un cercle au-dessus du groupe. Des sections de la plume et de l’éléphant doivent se trouver à l’extérieur du cercle comme dans l’exemple de la figure 2.
6.
Ajoutez un peu de couleur à votre logo. Sélectionnez le cercle et cliquez sur
l’outil «Surface»
dans le bas de l’écran. Cliquez sur le septième bouton
à partir de la gauche pour faire apparaître la boîte de dialogue de la figure 3.
Figure 2 : Éléphant
7.
Dans la «Bibliothèque de textures», sélectionnez «Styles». Dans la «Liste des
textures», choisissez «Ciel 2 couleurs».
Cliquez sur «Ok». Ne soyez pas surpris
si le cercle cache maintenant la majeure
partie des objets qu’il recouvre : c’est
normal, pour le moment.
8.
Cliquez sur une section du groupe
«plume/éléphant» qui se trouve à
l’extérieur du cercle afin de sélectionner
ce groupe.
Suite graphique Corel Draw X7
Page 30
9.
Cliquez sur «Objet, PowerClip, Placer dans le contenant…». Le
curseur se transforme en une grosse flèche noire. Déplacez la pointe
de celle-ci sur le cercle et cliquez. Toutes les parties du groupe
«plume/éléphant» qui se trouvaient à l’extérieur du cercle sont disparues et le remplissage devient la couleur d’arrière-plan comme
dans la figure 4.
10.
Enregistrez votre travail sous le nom «Logo_Éléphant.cdr». Fermez
le
fichier.
Figure
4
11.
Ce principe est l’un des plus intéressants de Corel Draw. Vous allez le constater dans le
second exercice de cette activité qui reprend les opérations du premier, mais cette fois avec
des images matricielles (bitmap).
12.
Commencez par importer les cinq images de format matriciel «personne1.jpg, personne2.jpg, personne3.jpg, personne4.jpg, personne5.jpg» qui se trouvent dans le répertoire sciences sec-5. Pour ce faire, cliquez sur l’outil «Importer» (ci-contre). Une boîte
de dialogue d’ouverture de fichier s’affiche. Cliquez sur la première des cinq images, enfoncez la touche «Maj» et maintenez-la enfoncée pendant que vous cliquez sur la dernière. Les noms des cinq fichiers se trouvent en surbrillance. Cliquez sur le bouton «Importer». Cliquez cinq fois sur la page : une photo apparaît à chaque clic.
13.
Organisez les images comme dans l’exemple de la figure
5. Ajustez-en la taille à l’aide des poignées de coin si nécessaire.
Vous pouvez constater que la réunion des images ne crée pas
un rectangle parfait : la photo du bébé dépasse! Corel offre la
possibilité de remédier à ce problème. En effet, en plus de pouvoir jouer avec la taille des images, on peut en cacher des parties.
Figure 5 : Position de départ des photos
14.
Sélectionnez l’image du bébé, puis cliquez sur l’outil «Forme».
Déplacez les points nodaux de gauche et de droite (cliquez sur un
point et glissez-le vers l’intérieur; répétez l’opération avec chacun) de
façon à transformer l’image pour qu’elle soit semblable à celle de la
figure 6 (la section de l’image n’est pas enlevée : elle est cachée). Attention : gardez les lignes droites.
15.
L’image globale devrait être semblable à celle de la figure 7.
16.
Si vous laissez la fille au chapeau de cow-boy dans cette position, vous ne parviendrez pas à l’intégrer dans le cercle. Sélectionnez donc cette photo, puis cliquez sur «Objet, Transformations, Échelle et effet miroir» (OU cliquez sur «ALT + F9»).
Cliquez sur le bouton «Effet miroir» de l’échelle Horizontale
Figure 6 : Partie
d'image cachée à l'aide
des points nodaux
Figure 7 : Rectangle parfait
Suite graphique Corel Draw X7
Page 31
(H) en laissant le tout à 100% (fig. 8). Cliquez sur «Appliquer».
La jeune fille regarde maintenant vers la gauche! Refermez la
boîte de dialogue.
17.
Sélectionnez les cinq images à l’aide de l’outil «Sélecteur» et de
la touche «Maj» (OU tracez une boîte les englobant toutes à
l’aide du même outil), puis cliquez avec la souris de droite sur
«Regrouper les objets». Réduisez la taille du groupe à l’aide
des
poignées
de
coin.
Figure 8 : Effet miroir
18.
À l’aide de l’outil «Ellipse», tracez une ellipse. Attention :
l’intérieur de l’ellipse doit être entièrement occupé par des
images. Glissez-la ensuite en dehors des figures comme dans le
modèle de la figure 9.
19.
Sélectionnez le groupe des 5 images. Cliquez sur «Objet, PowerClip, Placer dans le contenant». La grosse flèche noire apparaît. Cliquez sur l’ellipse afin de faire disparaître les parties
superflues et d’obtenir un résultat comme celui de la figure 10.
Figure 9 : Images et
ellipse
20.
Sélectionnez l’outil «Texte», cliquez en haut de l’ellipse et tapez le texte suivant : «La vie
est pleine de… vie!». Utilisez la police Arial black d’une
taille de 36 pts (ou une police équivalente).
21.
22.
À l’aide de l’une des trois méthodes vues précédemment,
sélectionnez le texte ainsi que l’ellipse. Cliquez sur «Texte,
Accoler le texte au tracé». La phrase se colle sur la ligne de
l’ellipse. Un peu trop cependant!
Figure 10 : Résultat final
La barre des propriétés a l’aspect de la figure 11. Essayez les options de la première fenêtre ( qrst ) jusqu’à ce que vous obteniez un résultat semblable à celui de la figure 10 et
distancez le texte de l’ellipse de 3 mm. Sauvegardez votre travail sous le nom «Vie.cdr».
Figure 11 : Barre des propriétés pour accoler du texte à un objet
Suite graphique Corel Draw X7
Page 32
Un dernier exercice sur l’option très performante «Placer dans le
contenant…» qui peut aussi être utilisée avec plusieurs objets.
22.
23.
Cliquez sur l’outil «Importation»
. Récupérer l’image
heureux.cdr dans le répertoire de sciences sec-5. Agrandissez
l’image au format désiré à l’aide des poignées de coin.
Cliquez sur l’outil « Polygone »
et choisissez l’option
«Papier millimétré»
. Tracez un grillage
devant le dessin comme dans l’exemple de la
figure 12.
Figure 12 : Clipart et grille
24.
Déplacez la grille en dehors du dessin comme
dans la figure 13. La grille toujours sélectionnée, choisissez «Disposition l’objet» avec la
souris de droite ou CTRL U. Cliquez en dehors du dessin afin de tout désélectionner,
puis dans le premier rectangle. Seul ce dernier Figure 13 : Clipart et grille côte à côte
est maintenant sélectionné puisqu’il ne fait plus
partie d’un groupe. Déplacez-le (et tous les autres par la
suite) comme dans le modèle de la figure 14.
25.
Cliquez deux fois dans le premier rectangle pour faire apparaître les flèches de rotation. En utilisant la rotation libre
(sans presser CTRL), changez son orientation et celle de
tous les autres comme dans le modèle final de la figure 15.
26.
Sélectionnez tous les rectangles (sans en omettre un seul) et
cliquez sur la souris de droite et «Regrouper les objets». Figure 14 : Grille séparée
Cliquez sur le bonhomme afin de le sélectionner, puis sur
«Objets, PowerClip, Placer dans le contenant…». Cliquez enfin dans la grille à l’aide de
la grosse flèche. Vous devriez obtenir un résultat semblable
à celui de la figure 15.
27.
Sauvegardez votre travail dans votre répertoire personnel
sous le nom «Éclatement.cdr».
Figure 15 : Résultat final de
l'éclatement
