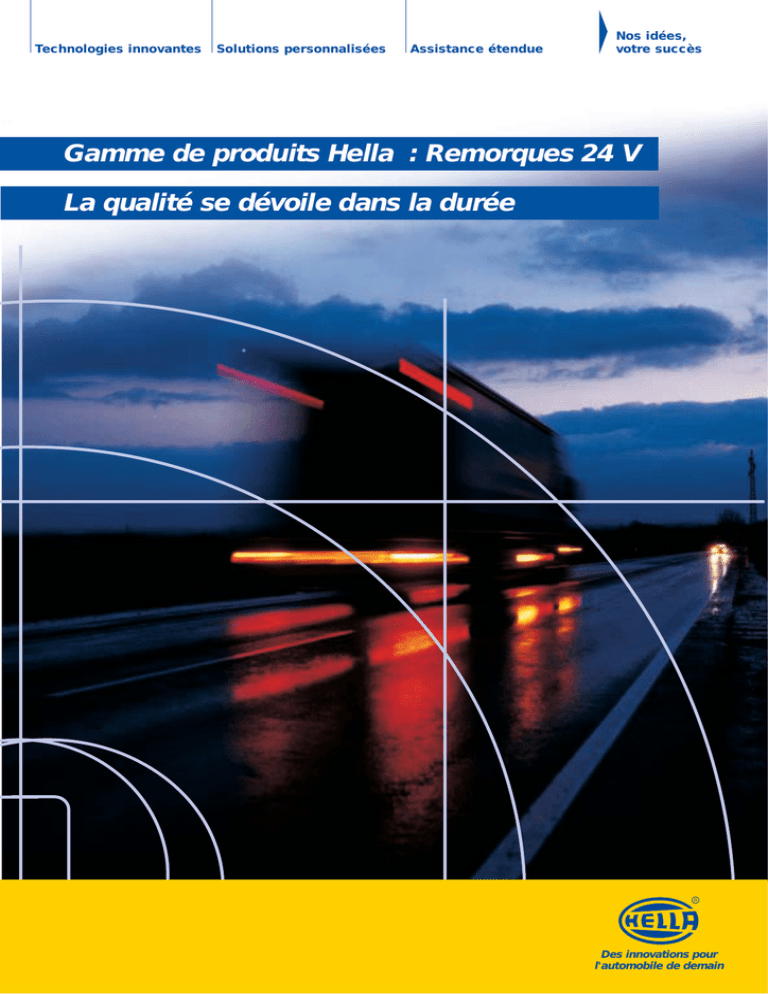

Gamme de produits Hella : Remorques 24 V
La qualité se dévoile dans la durée
Des innovations pour
l'automobile de demain
Des technologies innovantes – des solutions personnalisées – une assistance étendue.
2
Une collaboration en partenariat avec Hella peut
s'avérer payante à de nombreux égards pour les
concepteurs et constructeurs de véhicules.
Profitez simplement de notre expérience automobile
centenaire, reconnue dans le monde entier. Hella a
constamment posé des jalons :
• Innovations dans les technologies d'éclairage avec
l'utilisation de la technologie xénon ou à LED.
• au niveau de l'électricité et l'électronique intégrées,
par exemple grâce aux systèmes de câblage.
• avec des gammes de produits extraordinairement
étendues de même que des systèmes modulaires.
• et toujours la garantie d'une qualité première monte.
personnalisées. Ainsi nos clients peuvent profiter des
synergies de nos développements internationaux pour
la première monte automobile.
Cela entraîne un savoir-faire spécifique qui convient
personnellement à chaque constructeur.
Grâce à beaucoup de créativité et une réflexion
innovante, nous avons atteint une position de leader sur
le marché mondial. D'importants investissements en
Recherche & Développement ainsi que le savoir-faire de
nos collaborateurs pérenniseront également cette
avance dans l'innovation.
Hella est capable de s'approprier les exigences et les
objectifs de ses clients et de trouver des solutions
Un partenariat avec Hella – une décision de gagnant,
car finalement, vous et vos clients profitez des atouts
Hella : Nos idées, votre succès.
En dialoguant avec nos clients, nous échangeons sur
de nouvelles technologies, sur les possibilités de
fonctionnement et de style. En cas de besoin, le client
reçoit sur place l'assistance de concepteurs et
ingénieurs internes – ce procédé accélère les processus
et ainsi à mettre sur le marché des produits
opérationnels plus rapidement.
Sommaire
4-5
6-7
8
9
10 - 11
Le système de câblage EasyConn :
facile à monter, flexible et sûr
Synoptique du système EasyConn
Le nouveau système de connexion
Système de connexion EasyConn et
câblage Quick Link
Technologie à LED
Descriptif couleurs et sigles du catalogue
L'onglet latéral Quick Finder a un fond de couleur et
vous aide à trouver rapidement les feux recherchés.
Rouge
identifie les éléments d'éclairage et de câblage dans
la partie arrière du véhicule
Bleu
ceux de l'avant
12 - 27
28 - 29
30 - 32
33 - 35
36 - 46
Présentation des produits et pièces de rechange pour :
■ Eclairage arrière
■ Eclairage avant
■ Eclairage latéral
■ Autres composants
■ Câblage
47
48 - 49
Affectation et couleur des connecteurs
Synoptique des numéros d'homologation
Gris
Désigne les autres composants,
comme par exemple l'éclairage intérieur
Pour vos notes
Droits de propriété et réglementation
Vert
Identifie le câblage
Abréviations :
SML:
Feu de position latéral
SMLR: Feu de position latéral à catadioptre
HVL:
câble d'alimentation principal
désigne dans le catalogue tous les articles
homologués GGVS/ADR
50
51
Jaune
les latéraux
GGVS
Décret sur le transport des marchandises dangereuses
par route
ADR
Accord européen relatif au transport
international des mechandises dangereuses par route
3
Le nouveau système de câblage et d'éclairage
Easy-Conn pour les remorques 24 V.
Le nouveau système d'éclairage et de câblage EasyConn a été
spécialement mis au point pour les remorques 24 V. Il permet
quasiment toutes les applications possibles sur les remorques 24V.
Hella a de cette manière créé une alternative à faible coût.
Les nouveaux connecteurs
Le nouveau système de connexion
EasyConn est composé de connecteurs et
adaptateurs femelles 2, 7 et 15 voies Il
permet un raccordement simple et sûr de
tous les composants. Les diamètres des
connecteurs et adaptateurs femelles ont été
nettement réduits – pour faciliter le montage
sur les remorques.
Les connecteurs enfichables sont
homologués conformément au type de
protection IP6K9K.
Feu de position latéral à catadioptre
La sécurité de fonctionnement est particulièrement importante pour les véhicules
utilitaires qui circulent jour et nuit. Grâce aux
deux LED Piranha particulièrement résistantes, le nouveau feu de position latéral
« tient » pendant quasiment toute la durée de
vie d'une remorque. Vous pouvez demander
des chaînes entièrement câblées présentant
différents nombres de feux et/ou différentes
distances entre les feux.
Les feux sont disponibles dans les versions
suivantes :
■
■
■
■
■
4
en version support
pour montage direct
avec connecteur central 2 voies surmoulé
avec câblage Quick Link
avec câble surmoulé et connecteur 2 voies
A l'avenir, organisez votre solution système avec le nouveau
système de câblage et d'éclairage modulaire "EasyConn" sans
boîtier de dérivation de Hella.
Le câblage
Les coûts jouent un rôle primordial dans
l'équipement des remorques. Voilà pourquoi
notre nouveau système tient tout
particulièrement compte de ce paramètre,
en plus d’être extrêmement flexible :
Pour le câblage, le montage d’un boîtier
n’est donc plus impératif, mais simplement
possible à tout moment. Il est possible de
répondre rapidement aux demandes
spécifiques des clients en matière de
longueur et/ou d'affectations de câbles.
Les sections de câbles conformes aux
exigences du marché permettent par
exemple d’installer des projecteurs de
travail supplémentaires en plus de
l’installation standard.
Le système est homologué pour les
véhicules de classe GGVS/ADR.
Feu arrière avec catadioptre triangulaire
intégré
Les nouveaux feux arrière Hella à deux
ampoules sont spécialement conçus pour
les remorques utilitaires lourdes et les semiremorques. Le système d'amortisseur de
vibration quadruple assure une durée de vie
particulièrement longue des ampoules. Les
feux arrière sont disponibles avec connecteur
central intégré ou, au choix, avec passe-câble
à vis.
Le connecteur 2 voies en option permet
d’exploiter des consommateurs
supplémentaires (par exemple feux stop,
feux de position, etc.). Les feux sont
disponibles dans les versions suivantes :
avec bras caoutchouc monté, avec feu de
position latéral à catadioptre, avec éclaireur
de plaque ou sans élément rapporté.
Un travail au quotidien...
Feu de gabarit avec bras caoutchouc et feu
de position latéral
Le tout nouveau système à deux chambres
empêche l’infiltration d’humidité dans la
zone de contact - par exemple même en
cas d'endommagement de la glace
extérieure. Les défaillances sont donc
réduites à un minimum. Mais il y a encore
mieux. Le ressort en acier intégré dans le
bras en caoutchouc n’assure pas seulement
la précision de positionnement et la
flexibilité spécifique de l'ensemble, il garantit
également la résistance aux chocs. Le feu
de position latéral intégré dans le bras en
caoutchouc permet de faire l'économie
d'un feu de position à l'arrière du véhicule.
Hella s’appuie sur une qualité optimale pour garantir la
fiabilité à long terme et sur les technologies innovantes
pour proposer des solutions d'avenir.
Nous travaillons dès aujourd’hui à satisfaire vos
exigences de demain.
5
Synoptique du système EasyConn
Configuration standard !
Les demandes spécifiques
des clients peuvent être
satisfaites à tout moment.
6
Le feu arrière
Les nouveaux feux arrière EasyConn avec
connecteur central sont disponibles dans
les versions suivantes :
Standard, avec feu de position latéral à
catadioptre ou avec bras en caoutchouc. A
la place du connecteur central, il existe une
version avec passe-câble à vis.
Le feu éclaireur de plaque
Le nouveau feu éclaireur de plaque est
muni d'un câble avec adaptateur femelle
pour le raccordement au système
EasyConn.
Le feu de gabarit
Le nouveau feu de gabarit EasyConn avec
bras caoutchouc et feu de position latéral
garantit la précision du positionnement, la
flexibilité et la résistance aux chocs.
Feux arrière EasyConn
à partir de la page 12
Feu éclaireur de plaque avec connexion
EasyConn à partir de la page 22
Feu de gabarit EasyConn
Le feu de position
Il existe également aujourd'hui des feux de
position éprouvés avec câble et adaptateur
EasyConn pour connexion au système
EasyConn.
Le feu de position latéral
Les nouveaux feux de position latéraux
EasyConn sont disponibles pour montage
direct ou par support et disposent d'un
connecteur central EasyConn ou d'un
câble avec adaptateur femelle EasyConn.
Le câblage
Le nouveau système de câblage EasyConn
est composé d'adaptateurs avant et arrière,
de câbles principaux d'alimentation, de
chaînes de feux de position latéraux à catadioptre (chaînes SMLR) et d'adaptateurs auxiliaires. Dans ce système sans boîtier de dérivation peuvent être également intégrés sur
demande des boîtiers de dérivation qui couvrent par exemple des fonctions particulières.
Feu de position avec connexion EasyConn
Feu de position latéral EasyConn
Adaptateurs avant à partir de la page 36
Câbles principaux d'alimentation
Adaptateurs arrière à partir de la page 38
Chaînes SMLR (chaînes de feux de position
latéraux à catadioptre) à partir de la page 39
Adaptateurs auxiliaires à partir de la page 40
Distributeurs à partir de la page 42
Accessoires à partir de la page 44
7
Le nouveau système de connexion –
la technologie qui se cache derrière
Les nouveaux connecteurs
Le nouveau système de connexion EasyConn est composé de
connecteurs et adaptateurs femelles 2, 7 et 15 voies Leurs
diamètres ont été nettement réduits – pour faciliter le montage sur
les remorques.
Diamètre connecteur
Diamètre adaptateur femelle
■ 2 voies : 24,5 mm
■ 7 voies : 33,0 mm
■ 15 voies : 44,0 mm
■ 2 voies : 19,5 mm
■ 7 voies : 28,0 mm
■ 15 voies : 38,5 mm
Joint torique Les joints toriques des adaptateurs femelles sont interchangeables et
garantissent une très bonne étanchéité.
Contacts Pour la connexion, on utilise un système de languette plate de 2,8 mm.
Les fiches plates sont munies d'un ressort en acier supplémentaire pour
une meilleure connexion. La capacité de charge est de 25 ampères (courant continu).
Connecteur EasyConn
Adaptateur femelle EasyConn
Les connecteurs sont homologués conformément au type de
protection IP6K9K et garantissent une absolue étanchéité.
IP6K9K :
6K= étanche à la poussière,
9K= résistant au nettoyage à haute pression / au jet de vapeur
Boîtier Le boîtier est en plastique résistant aux chocs (polybutylène-téréphtalate) et
moulé par injection basse pression afin que les contacts puissent être logés
de manière "flottante".
Surmoulage Lors d'une seconde opération, le boîtier et le câble sont surmoulés
ensemble. Cela renforce doublement la sécurité.
Coupe d'une connexion EasyConn 2 voies
Contact à languette plate Joint torique
Boîtier
8
Masse moulée
Surmoulage
Câble
Système de connexion EasyConn : raccordement
simple et sûr de tous les composants.
Connecteurs 2 voies
Le connecteur et l'adaptateur
femelle EasyConn 2 voies
permettent par exemple la
connexion des feux de position
latéraux à catadioptre, les feux
de position et de gabarit ainsi
que d'autres fonctions
complémentaires à 2 voies.
Connecteurs 7 voies
Les feux arrière sont raccordés
au système EasyConn grâce
aux connecteurs et adaptateurs
femelles 7 voies.
Connecteurs 15 voies
Les connecteurs et adaptateurs
femelles 15 voies relient les
adaptateurs avant, les câbles
d'alimentation principaux et les
adaptateurs arrière.
Kits de service
Des kits de service 2, 7 et 15
voies sont disponibles pour
l'intégration de feux ou éléments
spécifiques clients dans le
système EasyConn ainsi que
pour l'installation de
composants EasyConn en postéquipement.
Câblage Quick Link :
montage flexible et sûr
Feux avec système de câblage Quick Link
Le système de câblage Quick Link est un
autre moyen de connexion qui se distingue
par un montage rapide et simple. Les feux
avec câblage Quick Link Hella sont munis
d'un câble avec un raccord.
Les câbles sont livrés sur demande dans
des longueurs différentes. Ces feux peuvent
être raccordés à un conducteur plat à 2
brins à n'importe quelle position. Ils peuvent
également être utilisés pour le transport de
matières dangereuses (classe GGVS/ADR)
• Raccorder tout simplement le raccord au conducteur plat.
• Fixer à l'aide de la cosse.
• Sertir avec la pince de montage. C'est fait.
9
Les LED - profitez de l'avancée technologique
La sécurité de fonctionnement est particulièrement importante pour
les véhicules utilitaires qui circulent jour et nuit. Les nouveaux feux
Hella à technologie LED trouvent leur place là où d’autres concepts
d’éclairage rencontrent leurs limites.
Par exemple dans le domaine des feux stop : les LED permettent
de délivrer un avertissement plus rapide sur votre véhicule. Les
diodes lumineuses disposées les unes à côté des autres ont une
vitesse d'allumage inférieure de 0,2 secondes à celle des ampoules
à incandescence - c'est-à-dire un temps de réaction, qui peut
décider de la vie ou de la mort.
La Rentabilité avec un grand "R" !
Grâce à la technologie à LED, le changement de ampoules fréquent
fait partie du passé. Des calculs comparatifs montrent que
l'utilisation de la technologie à LED par rapport aux ampoules à
incandescence traditionnelles est en général rentable dès le premier
changement de ampoules. Aucun coût n'est généré par le
remplacement des feux ou des ampoules à incandescence
défectueux.
Les feux à LED résistent à l'usure et n'exigent aucune maintenance.
La fiabilité et la rentabilité sont des arguments persuasifs dans la vie
de tous les jours.
10
Les avantages des produits à technologie LED de
Hella en un coup d'oeil
•
•
•
•
•
•
•
•
•
•
grande sécurité de fonctionnement
durée de vie élevée
résistance aux vibrations et aux secousses
étanchéité à la poussière et à l'eau
résistance au nettoyage haute pression (certaines gammes)
consommation d'énergie minimale
un plus en matière de sécurité grâce à une réponse plus
rapide des diodes lumineuses
formes compactes
design fonctionnel
les feux à LED résistent à l'usure et n'exigent aucune
maintenance
11
Eclairage arrière
Feux multifonctionnels
Illustration
Description
Référence
Cd.
Feu AR-stop-clignotant-de brouillard AR-de recul
avec catadioptre triangulaire intégré, pour montage
horizontal sur remorques ou semi-remorques 24 V,
avec amortisseur de vibrations,
connecteur central et ampoules 24 V intégrées
10218
droit
gauche
droit
gauche
2VP 340 830-001
2VP 340 830-011
2VP 340 930-001 ●
2VP 340 930-011 ●
1
1
1
1
avec feu à bras caoutchouc comportant
un feu de position latéral
droit
gauche
droit
gauche
2VP 340 830-101
2VP 340 830-111
2VP 340 930-101 ●
2VP 340 930-111 ●
1
1
1
1
avec feu de position latéral à catadioptre
droit
gauche
droit
gauche
2VP 340 830-021
2VP 340 830-031
2VP 340 930-021 ●
2VP 340 930-031 ●
1
1
1
1
avec passe-câble à vis M20 x 1,5
(au lieu du connecteur central), sans ampoules
droit
gauche
droit
gauche
2VP 340 831-001
2VP 340 831-011
2VP 340 931-001 ●
2VP 340 931-011 ●
1
1
1
1
Pièces de rechange :
Glace pour feu arrière, avec 4 vis
droit (pour modèle à une seule ampoule)
gauche (pour modèle à une seule ampoule)
droit (pour modèle à deux ampoules)
gauche (pour modèle à deux ampoules)
Glace pour feu à bras caoutchouc
Glace pour feu de position latéral à catadioptre
9EL 340 829-001
9EL 340 829-011
9EL 340 829-021 ■
9EL 340 829-031 ■
9EL 303 581-001
9EL 343 273-001
1
1
1
1
1
1
Ampoules :
4x 24 V, 21 W (P21W)
2x 24 V, 10 W (R10W)
2x 24 V, 4 W (T4W)
8GA 002 073-241
8GA 002 071-251
8GP 002 067-241
10218
10218, 10219
10218
10
10
10
● Deux ampoules pour la fonction feu arrière.
■ Il n'est pas possible, pour les feux arrière avec modèles à une seule ampoule, de remplacer la glace opaque dans la zone du catadioptre triangulaire
arrière par une glace transparente, pour une transformation en modèle à deux ampoules. Il faut donc changer les feux complets, et ce, des deux
côtés de la remorque.
12
Illustration
Description
Référence
Cd.
Feu AR-stop-clignotant-de brouillard AR-de reculde position latéral à catadioptre
1072
avec catadioptre triangulaire intégré,
pour montage horizontal sur remorques ou
semi-remorques 24 V, avec optique verticale,
avec vissage fileté 26 x 1,5
et amortisseur de vibrations,
Deux ampoules pour la fonction feu arrière
280
■ Avec câble, connecteur et ampoules intégrées
avec câble de 500 mm et connecteur EasyConn 7 voies
pour adaptateur arrière 8KA 340 819-...
gauche
droit
2VP 340 450-451 ■
2VP 340 450-441 ■
1
1
avec feu éclaireur de plaque
gauche
2VP 340 450-491 ■
1
Sans câble, sans feu éclaireur de plaque
gauche
droit
2VP 340 450-031
2VP 340 450-021
1
1
Glace gauche / droit
9EL 340 208-001
9EL 146 838-001
1
2
Ampoules :
2 x 24 V, 5 W (R5W)
4 x 24 V, 21 W (P21W)
1 x 24 V, 5 W (C5W)
1 x 24 V, 10 W (R10W)
8GA 002 071-241
8GA 002 073-241
8GM 002 092-241
8GA 002 071-251
10
10
10
10
13
Eclairage arrière
Eclairage arrière
Illustration
Description
Référence
Cd.
Feu AR-stop-clignotant-de brouillard AR-de reculde position latéral à catadioptre
1072
280
pour montage horizontal sur remorques et
semi-remorques 24 V
Avec optique horizontale,
vissage fileté 26 x 105 et amortisseur de vibrations,
modèle à deux ampoules dans feu AR
avec câble de 500 mm et connecteur EasyConn 7 voies,
gauche
2VP 340 450-511 ■
droit
2VP 340 450-501 ■
1
1
avec câble de 1 400 mm de long et connecteur,
pour boîtier de dérivation combiné 8JE 340 060-...
gauche
droit
2VP 340 450-151 ■
2VP 340 450-141 ■
1
1
9EL 340 208-021
9EL 146 838-001
1
2
Ampoules :
2 x 24 V, 5 W (R5W)
4 x 24 V, 21 W (P21W)
1 x 24 V, 5 W (C5W)
8GA 002 071-241
8GA 002 073-241
8GM 002 092-241
10
10
10
avec passe-fil, sans câble, ampoules ni connecteur
gauche
droit
2VP 007 907-031
2VP 007 907-041
1
1
Glace gauche
Glace droit
9EL 150 965-001
9EL 150 966-001
1
1
Ampoules :
3 x 24 V, 21 W (P21W)
2 x 24 V, 21/5 W (P21/5W)
8GA 002 073-241
8GD 002 078-241
10
10
pour montage horizontal sur remorques,
avec amortisseur de vibrations,
deux ampoules pour la fonction feu arrière
9701
14
Illustration
Description
Référence
Cd.
pour montage horizontal (droite ou gauche) sur remorques,
avec amortisseur de vibrations, avec glace nervuré,
avec ampoules 24 V montées,
modèle à deux ampoules dans feu arrière
71
avec câble 6 brins de 1 400 mm de long
et connecteur 6 voies,
pour boîtier de dérivation combiné 8JE 340 060-...
sans feu de position latéral à catadioptre
2SK 340 101-011 ■
2SK 340 101-001 ■
1
1
avec vissage fileté 26 x 1,5, écrou-raccord,
joint et bouchon d'étanchéité montés
sans feu de position latéral à catadioptre
2SK 340 101-021
2SK 340 101-031
1
1
Kit de connexion 6 voies (pour feu avec câbles)
9EL 340 201-001
9XX 340 222-001
1
1
Ampoules :
4 x 24 V, 21 W (P21W)
2 x 24 V, 10 W (R10W)
1 x 24 V, 5 W (C5W)
8GA 002 073-241
8GA 002 071-251
8GM 002 092-241
10
10
10
avec feu de position latéral à catadioptre,
sans feu éclaireur de plaque
gauche
droit
2VP 340 400-131
2VP 340 400-121
1
1
sans feu de position latéral à catadioptre,
sans feu éclaireur de plaque
gauche
droit
2VP 340 400-151
2VP 340 400-141
1
1
avec feu de position latéral à catadioptre,
avec feu éclaireur de plaque, gauche
2VP 340 400-451
1
sans feu de position latéral à catadioptre,
avec feu éclaireur de plaque, gauche
2VP 340 400-471
1
Glace gauche
Glace droit
9EL 340 203-011
9EL 340 203-001
1
1
Ampoules :
3 x 24 V, 21 W (P21W)
1 x 24 V, 21/5 W (P21/5W)
2 x 24 V, 4 W (T4W)
8GA 002 073-241
8GD 002 078-241
8GP 002 067-241
10
10
10
avec catadioptre triangulaire intégré, pour montage
horizontal sur remorques ou semi-remorques 24 V,
avec éclaireur de plaque en option
et feu de position latéral à catadioptre,
avec passe-fil, sans câbles ni ampoules
864
15
Eclairage arrière
Eclairage arrière
Illustration
Description
Référence
Cd.
377, 396, 397, 421, 3134,
3880, 4033, 23215
pour montage horizontal appliqué ou encastré,
avec ampoules 24 V intégrées
deux ampoules pour la fonction feu arrière,
gauche
droit
2SK 340 103-131 ■
2SK 340 103-121 ■
1
1
Pièce de rechange :
9EL 122 772-001
2
Ampoules :
4 x 24 V, 21 W (P21W)
2 x 24 V, 10 W (R10W)
8GA 002 073-241
8GA 002 071-251
10
10
2SD 001 685-347
20
pour montage horizontal, avec amortisseur de vibrations
avec connecteur central EasyConn 7 voies
avec passe-fil
2SD 001 685-501
2SD 001 685-231
1
1
Glace avec joint et vis
Porte-ampoule avec amortisseur de vibrations
9EL 113 324-001
9FT 998 007-011
2
5
Ampoules :
2 x 24 V, 21 W (P21W)
1 x 24 V, 5 W (R5W)
8GA 002 073-241
8GA 002 071-241
10
10
Feu AR-stop-clignotant à technologie LED
0102
avec câble 4 brins de 1 500 mm de long,
avec 42 LED
Feu de position arrière = 0,5 W / 12 LED
Feu stop = 2 W / 12 LED
Feu clignotant = 3 W / 18 LED
Si le constructeur n'assure pas le contrôle de panne par l'intermédiaire de son réseau
de bord, le feu clignotant à technologie LED de la série 001 685 ne doit pas être
monté sur les véhicules homologués pour la circulation publique. Les véhicules pour
lesquels ce montage est possible sont par exemple, les porte-conteneurs,
les maxi-pelles ou les pelles mécaniques chenillées.
Feu AR-stop-clignotant
7146
* diamètre recommandé pour toutes les possibilités de connexions
16
Illustration
Description
Référence
Cd.
Glace rouge,
pour montage sur surfaces verticales.
Feu de brouillard AR
8496
avec passe-fil
2NE 001 423-011
2NE 001 423-211
1
1
Feu stop
avec passe-fil
2DA 001 423-077
24
Feu AR-stop
avec passe-fil
2SB 001 423-097
24
Glace avec vis
9EL 101 353-001
5
Ampoules :
1 x 24 V, 21 W (P21W) (feu de brouillard AR et feu stop)
1 x 24 V, 21/5 W (P21/5W) (feu de position AR – feu stop)
8GA 002 073-241
8GD 002 078-241
10
10
avec passe-fil
2BA 001 423-087
24
Ampoule :
1 x 24 V, 21 W (P21W)
8GA 002 073-241
10
avec passe-fil
2ZR 001 423-001
2ZR 001 423-221
1
1
Glace avec vis
9EL 106 588-001
12
Ampoule :
1 x 24 V, 21 W (P21W)
8GA 002 073-241
10
21434
681
Feu clignotant
Glace orange,
42657
Feu de recul
Glace transparente,
8704
17
Eclairage arrière
Eclairage arrière
Illustration
Description
Référence
Cd.
Feu de recul "Comet 450"
eau !
Nouv
2186
pour montage vertical ou suspendu,
technologie projecteurs halogènes à éclairage puissant,
champ de vision très clair et très large,
pour ampoule H3, 12 V ou 24 V, pied pivotant
avec vis de fixation M10 (livrée à part)
2ZR 005 860-151
1
Ensemble
9EL 145 660-021
1
Ampoules :
1 x 12 V, 55 W (H3)
1 x 24 V, 70 W (H3)
8GH 002 090-133
8GH 002 090-251
1
1
technologie projecteurs halogènes à éclairage puissant,
champ de vision très clair et très large,
pour ampoule H3, 12 V ou 24 V, pied pivotant
avec vis de fixation M10 (livrée à part)
2ZR 005 700-191
1
Pièce complète
9EL 135 000-021
1
Ampoules :
1 x 12 V, 55 W (H3)
1 x 24 V, 70 W (H3)
8GH 002 090-133
8GH 002 090-251
1
1
pour montage vertical, avec connexion AMP 2 voies
et ampoule H3 24 V / 70 W montée, sans capuchon
de protection, technologie projecteurs halogènes à
éclairage puissant, champ de vision très large
et homogène, avec amortisseur de vibrations,
pied pivotant avec vis de fixation M10
2ZR 997 506-391
1
Ensemble
9DF 998 525-081
1
Ampoules :
1 x 24 V, 70 W (H3)
8GH 002 090-251
1
Feu de recul "Comet 550"
eau !
Nouv
2185
Feu de recul "Ultra Beam"
eau !
Nouv
18
Ces nouveaux feux de recul Hella répondent aux exigences de la directive européenne ECE modifiée n° 23.
Illustration
Description
Référence
Cd.
Feu à technologie à LED
Glace rouge, 24 V, avec 37 LED,
avec câble polyuréthanne de 500 mm de long,
sans connecteur
814
3810
Feu AR-stop
Feu de position arrière = 0,7 W
Feu stop = 5 W
2SB 964 169-301
1
Feu de brouillard
Feu de brouillard arrière = 4 W
2NE 964 169-341
1
2BA 964 169-311
1
2SD 964 169-331
2SD 964 169-421
1
1
2ZR 964 169-351
2ZR 964 169-361
1
1
Feu à technologie LED
Glace orange, 24 V, avec 37 LED
avec câble polyuréthanne de 500 mm de long
sans connecteur
652
Feu clignotant
Feu clignotant = 3,5 W
de bord, le feu clignotant à technologie LED de la série 964 169 ne doit pas être monté
sur les véhicules homologués pour la circulation publique. Les véhicules pour lesquels
ce montage est possible sont par exemple, les porte-conteneurs, les maxi-pelles ou les
pelles mécaniques chenillées.
Feu à technologie LED
Glace transparente, 24 V, avec 37 LED,
avec câble polyuréthanne de 500 mm de long,
sans connecteur
9823
Feu de position arrière = 1 W
Feu stop = 4 W
Feu clignotant = 5 W
gauche
droit
de bord, le feu clignotant à technologie LED de la série 964 169 ne doit pas être monté
sur les véhicules homologués pour la circulation publique. Les véhicules pour lesquels
ce montage est possible sont par exemple, les porte-conteneurs, les maxi-pelles ou les
pelles mécaniques chenillées.
23254
Feu de recul
Feu de recul = 5 W
gauche
droit
19
Eclairage arrière
Eclairage arrière
Illustration
Description
Référence
Cd.
Feu "DuraLED"
à technologie LED, Glace transparente,
avec 36 diodes lumineuses et câble surmoulé
de 2 500 mm de long aux extrémités dénudées
pour montage horizontal et vertical, multivoltage 9 – 33 V
Feu AR-stop-de stationnement
lumière rouge,
Feu stop = 9 W
Feu de stationnement = 2 W
0533
2SP 959 060-601
1
2BA 959 070-631
1
Feu clignotant
lumière orange,
avec électronique intégrée pour le contrôle de panne,
feu clignotant = 9 W
Pour le feu 2BA 959 070-631, Hella propose un ballast électronique 5DS 009 552-001,
qui assure l'avertissement en cas de défaillance du feu clignotant pour les applications 24 V. Cela est indispensable tant que le constructeur automobile ne garantit pas
le contrôle de panne du feu clignotant par l'intermédiaire de son réseau de bord.
0363
Accessoire (à commander séparément)
Ballast pour avertissement de défaillance du feu clignotant 5DS 009 552-001*
eau !
Nouv
10176
1
Feu "DuraLED" Combi
à technologie LED, glace transparente,
avec 40 diodes lumineuses et câble surmoulé
de 2 500 mm de long aux extrémités dénudées
pour montage horizontal, multivoltage 8 – 28 V
lumière orange et rouge,
avec électronique intégrée pour le contrôle de panne
Feu stop = 5 W
Feu clignotant = 5 W
2SD 959 050-401
Pour le feu 2SD 959 050-401, Hella propose un ballast électronique 5DS 009 552-001,
20
1
* Disponible à partir de septembre 2006.
Illustration
Description
Référence
Cd.
Feu "EuroLED"
1 LED, multivoltage 9 - 33 V, 2,5 watts,
câble de 2 500 mm de long
Feu AR-stop, glace rouge
2SB 959 821-601
1
Feu de brouillard, glace transparente (LED rouge)
2NE 959 821-201
1
Feu clignotant, glace orange
2BA 959 822-601*
1
2ZR 959 820-601
1
Pour le feu 2BA 959 822-601, Hella propose un ballast électronique 5DS 009 552-001,
Feu de recul, Glace transparente
10208
1
Pour camion-citerne, pour montage appliqué et/ou
encastré horizontal ou vertical
Feu AR
11591
240
Glace
Ampoule :
1 x 24 V, 5 W (RW5)
Feu stop
Glace
Ampoule :
1 x 24 V, 21 W (P21W)
18411
Feux de brouillard
Glace
Réflecteur
Ampoule :
1 x 24 V, 21 W (P21W)
Feu clignotant
32764
Glace
Ampoule :
1 x 24 V, 21 W (P21W)
Feu de recul
8728
* Disponible à partir de septembre 2006.
Glace
Réflecteur
Ampoule :
1 x 24 V, 21 W (P21W)
2SA 003 236-041
1
9EL 120 201-001
4
8GA 002 071-241
10
2DA 003 236-031
1
9EL 119 544-031
4
8GA 002 073-241
10
2NE 003 236-001
1
9EL 119 544-001
9DX 119 545-011
4
2
8GA 002 073-241
10
2BA 003 236-021
1
9EL 119 544-021
4
8GA 002 073-241
10
2ZR 003 236-051
1
9EL 119 544-111
9DX 119 545-051
4
2
8GA 002 073-241
10
21
Eclairage arrière
Eclairage arrière
Illustration
Description
Référence
Cd.
Feu stop supplémentaire
7696
pour montage horizontal et vertical, avec 10 LED,
avec câble de 3 000 mm de long, hauteur de montage
9 mm, avec fixation par vissage et capuchons,
glace rouge
24 V
2DA 343 106-011
1
avec câble de 500 mm
avec adaptateur femelle EasyConn 2 voies
2KA 340 828-001
1
avec câble de 500 mm de long et câblage Quick Link
2KA 340 828-041
1
Ampoule :
1 x 24 V, 5 W (C5W)
8GM 002 092-241
10
Cosse pour câblage Quick Link
Pince de montage pour raccords Quick Link
8KW 998 602-002
8PE 008 932-001
15
1
Pour montage au-dessus des plaques d'immatriculation
340 x 240 mm (1 feu) et
520 x 120 mm (2 feux)
à gauche et/ou à droite des plaques d'immatriculation.
340 x 240 mm et 520 x 120 mm,
glace transparente,
Boîtier et socle en matière plastique noire,
porte-ampoules avec amortisseur de vibrations.
2KA 998 523-001
1
Ampoule :
1 x 24 V, 10 W (R10W)
8GA 002 071-251
10
2KA 959 640-661
1
Feu éclaireur de plaque
597
pour montage à gauche et à droite des plaques
d'immatriculations 340 x 240 mm et 520 x 120 mm,
glace transparente, avec ampoule tubulaire incorporée,
boîtier en plastique noir
avec vis de fixation M5 intégrées
Feu éclaireur de plaque
4031
Feu éclaireur de plaque à technologie LED
4068
pour montage à gauche et à droite des plaques
d'immatriculation 340 x 240 mm et 520 x 120 mm,
glace transparente, boîtier et socle en matière
plastique noir, porte-ampoule avec amortisseur
de vibrations, avec 2 vis serties,
multivoltage 10 - 33 V, avec 2 LED
et adaptateur femelle EasyConn 2 voies
22
Illustration
Description
Référence
Cd.
Feu de gabarit rouge/transparent/orange
avec bras et cadre en caoutchouc, feu de position latéral
intégré ainsi que ampoule 24 V / 4 W incorporée, glace
transparente à l'avant et rouge à l'arrière pour le feu de
gabarit, orange sur le côté pour l'éclairage de position latéral
10211
pour montage latéral debout (vertical),
avec câble de 500 mm de long et
adaptateur femelle EasyConn 2 voies
gauche
droit
2XS 340 827-011 ■
2XS 340 827-001 ■
1
1
gauche
droit
2XS 340 827-131
2XS 340 827-121
1
1
gauche
droit
2XS 302 241-071 ■
2XS 302 241-081 ■
1
1
gauche
droit
2XS 302 241-091
2XS 302 241-101
1
1
Pour montage latéral, à droite comme à gauche
2XS 302 240-051 ■
2XS 302 240-031
1
1
Glace
9EL 303 581-001
1
Ampoule :
1 x 24 V, 4 W (T4W)
8GP 002 067-241
10
Cosse pour câblage Quick Link
8KW 998 602-002
8PE 008 932-001
15
1
Pour remorques et semi-remorques avec bâche,
glaces (rouge vers l'arrière, blanc opaque vers l'avant)
non montées, boîtier en caoutchouc noir,
feux précâblés
2XS 955 031-001
2
Glace
rouge
blanc opaque
9EL 950 315-061
9EL 950 315-031
5
5
Ampoule :
1 x 24 V, 5 W (R5W)
8GA 002 071-241
10
pour montage latéral debout (horizontal),
10211
10211
Feu de gabarit rouge/blanc
9401
■ avec câble, connecteur et ampoules incorporées
23
Eclairage arrière
Eclairage arrière
Illustration
Description
Référence
Cd.
Remorques et semi-remorques avec bâche,
bras caoutchouc droit, pour montage latéral debout
Pour l'utilisation des feux pour montage suspendu,
commander la glace rouge 9EL 950 315-001
avec trou d'évacuation d'eau.
9401
Feux précâblés pour montage droit ou gauche,
non montées
2XS 955 232-001
2
Glaces (rouge vers l'arrière, blanc opaque vers l'avant)
montés, avec câble rond 2 brins de 1 700 mm de long,
ampoule 24 V /5 W intégrée et connecteur 2 voies
adapté au boîtier de dérivation combiné 8JE 340 060-…
gauche
droit
2XS 340 107-011 ■
2XS 340 107-001 ■
1
1
Glace
pour montage vertical debout
pour montage suspendu
blanc opaque
9EL 950 315-061
9EL 950 315-001
9EL 950 315-031
9XX 340 220-001
5
5
5
1
Ampoule :
1 x 24 V, 5 W (R5W)
8GA 002 071-241
10
2XS 950 071-031
2
Pour remorques et semi-remorques avec bâche,
bras caoutchouc, pour montage latéral debout
9401
Pour l'utilisation des feux pour montage suspendu,
commander la glace rouge 9EL 950 315-001
avec trou d'évacuation d'eau.
Feux précâblés pour montage droit ou gauche,
non montées
24
Glaces (rouge vers l'arrière, blanc opaque vers l'avant)
montés, avec câble rond 2 brins de 1 700 mm de long,
ampoule 24 V /5 W intégrée et connecteur 2 voies
gauche
2XS 340 108-011 ■
droit
2XS 340 108-001 ■
1
1
Glace
rouge, pour montage vertical debout
rouge, pour montage suspendu
blanc opaque
9EL 950 315-061
9EL 950 315-001
9EL 950 315-031
9XX 340 220-001
5
5
5
1
Ampoule :
1 x 24 V, 5 W (R5W)
8GA 002 071-241
10
■ avec câble, connecteur et ampoules intégrées
Illustration
Description
Référence
Cd.
Feux de gabarit à technologie LED
pour montage horizontal, 2 LED, avec catadioptre,
joint et câble de 5 000 mm de long,
24 V, glace rouge
2TM 964 295-091
1
2XS 005 020-011
10
0302
Feu de gabarit rouge/transparent
pour remorques et semi-remorques avec bâche,
glace (transparente vers l'avant, rouge vers l'arrière),
avec pendule caoutchouc
avec passe-fil
31407
avec câble 2 brins de 1 700 mm de long et connecteur
2 voies, ampoule et connecteur 2 voies incorporés,
gauche
2XS 340 109-011 ■
droit
2XS 340 109-001 ■
1
1
Boîtier avec vis
9EL 132 215-001
9XX 340 220-001
2
1
2XS 008 078-001
1
Feu de gabarit transparent
0515
■ avec câble, connecteur et ampoules intégrées
Pour remorques et semi-remorques fermées,
pour montage horizontal ou vertical,
plaque de base et capuchons en matière plastique grise,
2 trous pour vis de fixation,
Ø 5,4 mm, avec 2 LED rouges incorporées,
avec passe-fil
25
Eclairage arrière
Eclairage arrière
Illustration
Description
Référence
Cd.
Feu de gabarit/feu AR à technologie LED
Glace rouge, avec catadioptre, 24 V, pour montage
vertical et horizontal, pour montage très plat,
avec câble électrique surmoulé.
La fixation du feu se fait par des trous de fixation
latéraux ou par l'intermédiaire d'un support
(à commander séparément).
1395, 1398
avec connecteur EasyConn 2 voies et
câble de 5 000 mm de long
2TM 008 645-351
1
avec extrémité de câble ouverte et
câble de 500 mm
câble de 5 000 mm
2TM 008 645-061
2TM 008 645-071
1
1
avec raccord Quick Link pour raccordement à un câble
plat à 2 brins, complet avec cosse
câble de 5 000 mm
2TM 008 645-651
2TM 008 645-661
1
1
8PE 008 932-001
1
9GD 157 876-001
22
Support en équerre universel avec 2 vis de montage
pour fixation des feux sur le support
8HG 160 409-002
10
Support en équerre universel
8HG 340 489-001
1
Equerre à clipser vers l'arrière
8HG 340 413-001
1
1395, 1398
1395, 1398
joint caoutchouc à positionner entre le feu et
le véhicule
Support en équerre pour tous les feux ci-dessus.
26
Autres longueurs sur demande.
Illustration
Description
Référence
Cd.
Feu de gabarit/feu de signalisation
à technologie LED
Feu à encastrer, 8 – 28 V
avec câble de 5 000 mm
2XA 959 610-401
2XA 959 610-411
2
2
Feu de gabarit/feu de signalisation
à technologie LED
Feu rapporté, 8 - 28 V
2XA 959 560-401
2XA 959 560-411
2
2
pour montage horizontal, glace rouge,
sans catadioptre,
avec ampoule 24 V / 5 W intégrée
2SA 962 964-091
1
Ampoule :
1 x 24 V, 5 W (W5W)
8GP 003 594-251
10
Joint
Passe-fil
9GD 963 281-001
9GD 963 129-001
60
60
0531
7574
Feu de gabarit
7507
27
Eclairage arrière
Illustration
Description
Référence
Cd.
Feu de position à technologie LED
pour montage horizontal, 2 LED, avec catadioptre,
joint et câble de 5 000 mm de long,
24 V, glace transparente
2PG 964 295-111
1
avec connecteur EasyConn 2 voies
2PG 008 645-321
2PG 008 645-331
2PG 008 645-341
1
1
1
avec extrémité de câble ouverte et
câble de 500 mm
câble de 5 000 mm
2PG 008 645-041
2PG 008 645-051
1
1
avec câblage Quick Link pour raccordement à un câble
2PG 008 645-631
2PG 008 645-641
1
1
8PE 008 932-001
1
9GD 157 876-001
22
8HG 160 409-002
10
8HG 340 489-001
1
8HG 340 413-001
1
0301
Eclairage avant
Feu de position/feu de gabarit à technologie LED
Glace transparente, avec catadioptre, 24 V,
pour montage vertical et horizontal, montage très plat,
1395
1395
1395
Pince de montage pour raccords Quick Link,
le véhicule
28
Illustration
Description
Référence
Cd.
Feu à encastrer, 10 – 33 V
2PF 959 590-401
2PF 959 590-411
2
2
2PF 959 570-401
2PF 959 570-411
2
2
pour montage horizontal,
glace transparente, sans catadioptre,
avec ampoule 24 V / 3 W intégrée
2PF 962 964-071
1
Ampoule :
1 x 24 V, 3 W (W3W)
8GP 003 594-241
10
Joint
Passe-fil
9GD 963 281-001
9GD 963 129-001
60
60
2PF 340 825-001
1
Feu rapporté, 10 -33 V
7575
Feux de position
7499
Feu de position à technologie à LED
eau !
Nouv
Feu à encastrer, glace transparente, sans catadioptre,
avec 2 LED,
29
Eclairage avant
7597
Illustration
Description
Référence
Cd.
Feu de position latéral à technologie à LED
avec catadioptre, 24 V, pour montage horizontal, protégé
contre les inversions de polarité par un montage en pont
10213
Eclairage latéral
10213
Fixation par support en équerre "en avant" ou
"en arrière",
2PS 340 836-051
1
avec connecteur femelle EasyConn 2 voies
avec câble surmoulé de 1 300 mm de long
2PS 340 837-111
1
avec câblage Quick Link (adapté au câble plat Hella),
2PS 340 837-041
1
Fixation par trous de fixation latéraux
2PS 340 836-011
1
avec câble surmoulé de 1 300 mm de long
2PS 340 837-101
1
avec câblage Quick Link (adapté au câble plat Hella),
2PS 340 837-031
1
Pièce de serrage pour câblage Quick Link
Pince à sertir pour liaisons câblées Quick Link
8HG 340 489-001
8HG 340 413-001
8KW 998 602-002
8PE 008 932-001
1
1
15
1
2PS 964 295-051
1
pour montage encastré horizontal ou vertical,
glace orange, avec catadioptre,
avec ampoule 24 V / 3 W incorporée
2PS 962 964-012
1
Ampoule :
1 x 24 V, 3 W (W3W)
8GP 003 594-241
10
Joint
Passe-fil
9GD 963 281-001
9GD 963 129-001
60
60
Feu de position latéral à technologie LED
pour montage appliqué horizontal, avec 2 LED,
catadioptre, joint et deux câbles de 500 mm de long,
24 V, glace orange
0202
Feu de marquage latéral
0004
30
3153
D'autres longueurs sont disponibles sur demande.
Illustration
Description
Référence
Cd.
Glace orange, avec catadioptre, 24 V,
pour montage vertical ou horizontal, montage très plat,
1395, 1396
pour montage horizontal, avec connecteur EasyConn 2 voies
2PS 008 645-301
2PS 008 645-311
2PS 008 645-361
1
1
1
avec extrémité de câble ouverte et câble de 1 500 mm
2PS 008 645-001
1
pour montage vertical,
avec extrémité de câble ouverte et câble de 1 500 mm
2PS 008 645-021
1
avec câblage Quick Link pour raccordement à un câble
2PS 008 645-611
2PS 008 645-621
1
1
8PE 008 932-001
1
9GD 157 876-001
22
8HG 160 409-002
10
8HG 340 489-001
1
8HG 340 413-001
1
1395, 1396
1395, 1396
Pince de montage pour raccords Quick Link,
le véhicule
D'autres longueurs sont disponibles sur demande.
31
Eclairage latéral
1395, 1397
Illustration
Description
Référence
Cd.
avec catadioptre et support, pour montage horizontal,
24 V, raccordement électrique des feux à un câble plat
2 brins grâce à la technique de sertissage par incision,
les feux se montent rapidement et facilement
1429
avec support en équerre "longitudinal" à clipser
2PS 008 643-021
1
avec support en équerre "transversal" à clipser
2PS 008 643-011
1
avec support en équerre "universel"
2PS 008 643-031
1
avec catadioptre, pour montage horizontal
sans support,
avec câble de 500 mm de long
et extrémités de câbles dénudés
2PS 963 639-011
1
avec support universel, orientation vers l'arrière,
avec câble de 500 mm de long
et extrémités de câbles dénudés
2PS 963 639-071
1
Joint
9GD 341 063-007
20
Equerre à clipser vers l'avant
2PS 340 001-001
1
avec support universel, orientation vers l'arrière,
2PS 340 001-011
1
Accessoire nécessaire (à commander séparément)
Câbles et kits de raccordement possibles
Câble rond (100 m)
Kit de raccordement 2 voies
Jeu de kits de connexions 2 voies (pour 10 feux)
8KL 340 055-001
9XX 340 220-011
9XX 340 220-801
1
10
1
1429
1429
Version à encastrer sur demande
Eclairage latéral
9605
9605
avec catadioptre, pour montage horizontal
9605
9605
32
Illustration
Description
Référence
Cd.
Plafonnier
Pour montage, en acier inoxydable,
glace ronde en polycarbonate,
avec ampoule 24 V / 21 W intégrée,
changement des ampoules sans outil, facile et tout
simplement possible grâce à une glace enclipsable
2JA 008 615-001
1
Ampoule :
1 x 24 V, 21 W (P21W)
8GA 002 073-241
1
2JA 340 111-001
1
8GS 002 296-111
1
Sans commutateur, glace blanc opaque, boîtier blanc,
avec câble de raccordement de 120 mm, y compris
protection contre la surtension et la sous-tension,
multivoltage 10 – 30 V, avec tube fluorescent intégré 7 W,
3 trous pour le montage avec des vis de fixation
2JA 998 565-032
1
Ampoule :
Tube fluorescent compact 7 W
8GS 861 955-001
1
2JA 959 037-511
1
2JB 343 227-001
1
Plafonnier transistorisé
pour montage, sans commutateur, glace transparente,
boîtier blanc, partiellement déparasité,
puissance absorbée env. 800 mA,
avec tube fluorescent compact 24 V / 8 W
Ne convient pas aux véhicules frigorifiques.
Ampoule :
Tube fluorescent compact 8 W
Plafonnier transistorisé
Plafonnier "DuraLED"
à technologie LED, glace transparente, boîtier blanc,
avec 36 LED blanches et câble surmoulé de 2 500 mm
de long aux extrémités dénudées,
multivoltage 9 – 33 V, 9 W
eau !
Nouv
Plafonnier "CargoLED"
cadre de montage argenté (aluminium) avec 4 trous
pour le montage avec des vis de fixation, avec 4 LED
Power blanches et câble surmoulé de 310 mm de long
aux extrémités dénudées, multivoltage 10 – 31 V, 6 W
33
Pièces complémentaires
eau !
Nouv
Illustration
Description
Référence
Cd.
Projecteur de travail "Picador"
Pour montage vertical ou suspendu,
avec ampoule H3 24 V / 70 W intégrée,
technologie à surfaces libres pour un éclairage large et
longue portée, pied pivotant avec vis de fixation M10
1GA 340 861-001 ■
1
Equerre de fixation pour montage 4 points
9XD 130 261-001
5
Ampoule :
1 x 24 V, 70 W (H3)
8GH 002 090-251
10
avec connexion AMP 2 voies et ampoule H3 24 V / 70 W
montée, sans capuchon de protection, technologie
à surfaces libres pour un éclairage longue portée,
pied pivotant avec vis de fixation M10
1GA 007 506-048
40
Câble adaptateur pour raccordement
au système EasyConn
et connecteur EasyConn 2 voies
8KA 340 854-021
1
8KA 340 852-051
1
9XD 130 261-001
5
Garniture du projecteur
Capuchon de protection pour connexion AMP
1GA 998 525-001
9GH 993 984-001
1
1
Ampoule :
1 x 24 V, 70 W (H3)
8GH 002 090-251
10
Projecteur de travail "Ultra Beam"
Projecteur de travail "Torero"
34
Pour montage debout, avec ampoule H3 24 V / 70 W
intégrée et commutateur, projecteur permettant un
éclairage longue portée, pied pivotant
avec vis de fixation M10
1G3 005 760-241 ■
1
9XD 130 261-001
5
Garniture projecteur
Commutateur
1G3 135-211-011
6EB 005 633-001
10
1
Ampoule :
1 x 24 V / 70 W (H3)
8HG 002 090-251
10
■ avec câble, connecteur et ampoule intégrée
Catadioptres
Illustration
Description
Référence
Cd.
Catadioptre
surface de réflexion utile 22 cm2,
avec plaque de base en plastique, 1 trou, Ø 6 mm,
pour vis de fixation,
01 21353
fixation centrale
8RA 002 014-051
25
8RA 002 014-101
25
8RA 004 412-001
20
8RA 003 326-011
20
8RA 003 326-041
20
Catadioptre
autocollant
01 330
Catadioptre
surface de réflexion utile 18 cm2, autocollant
01 338
Catadioptre
surface de réflexion utile 29 cm2,
avec plaque de base en plastique, 2 trous, Ø 4,3 mm,
pour vis de fixation
Catadioptre
autocollant
02 92031
35
02 21395
Câblage
Adaptateurs avant
Illustration
Description
Référence
Cd.
Adaptateur avant
Pour semi-remorques.
Câble adaptateur avant 2 x 7 brins, avec connecteur
EasyConn 15 voies ainsi que prise DIN-ISO 1185 7 N
(Câble 3 x 2,5 mm2 / 4 x 1,5 mm2) et prise 7 S
selon DIN-ISO 3731 (câble 7 x 1,5 mm2).
Adapté aux câbles d'alimentation principaux des séries
8KA 340 815-..., 8KA 340 816-... und 8KA 340 817-...
Longueur 600 mm
Longueur 1 700 mm
Longueur 6 000 mm
8KA 340 818-011
8KA 340 818-001
8KA 340 818-031
1
1
1
8KA 340 841-001
8KA 340 841-021
1
1
8KA 340 842-001
8KA 340 842-011
1
1
8KA 340 843-001
8KA 340 843-011
8KA 340 843-021
1
1
1
Adaptateur avant
Pour remorques.
Câble adaptateur avant 2 x 7 brins, avec connecteur
EasyConn 15 voies ainsi que prise DIN-ISO 1185 7 N
(Câble 3 x 2,5 mm2 / 4 x 1,5 mm2) et prise 7 S
selon DIN-ISO 3731 (câble 7 x 1,5 mm2).
8KA 340 815-..., 8KA 340 816-... und 8KA 340 817-...
Longueur 3 500 mm
Longueur 6 000 mm
Adaptateur avant
Pour semi-remorques.
Câble adaptateur avant 15 brins
(12 x 1,0 mm2 / 3 x 2,5 mm2), avec connecteur EasyConn
15 voies ainsi que prise DIN-ISO 12098 7 N 15 voies.
8KA 340 815-..., 8KA 340 816-... und 8KA 340 817-...
Longueur 600 mm
Longueur 1 700 mm
Adaptateur avant
Pour remorques.
Câble adaptateur avant 15 brins
(12 x 1,0 mm2 / 3 x 2,5 mm2), avec connecteur EasyConn
15 voies ainsi que prise DIN-ISO 12098 à 15 voies.
8KA 340 815-..., 8KA 340 816-... und 8KA 340 817-...
Longueur 3 500 mm
Longueur 4 500 mm
Longueur 6 000 mm
36
Illustration
Description
Référence
Cd.
Câble d'alimentation principal 15 brins
(12 x 1,0 mm2 / 3 x 2,5 mm2),
avec deux adaptateurs femelles EasyConn équipés
et surmoulés 15 broches, sans sorties supplémentaires.
10 000 mm
12 000 mm
15 500 mm
8KA 340 815-011
8KA 340 815-021
8KA 340 815-001
1
1
1
8KA 340 816-001
8KA 340 816-011
1
1
8KA 340 817-011
1
Câble d'alimentation principal 10 brins
(8 x 1,0 mm2 / 2 x 2,5 mm2),
avec deux adaptateurs femelles EasyConn équipés
et surmoulés 15 broches, sans sorties supplémentaires.
9 000 mm
12 000 mm
Câble d'alimentation principal 15 brins avec sorties
(12 x 1,0 mm2 / 3 x 2,5 mm2),
avec deux connecteurs femelles EasyConn équipés
et surmoulés 15 voies
1-4 sorties possibles (300 mm de long chacune) avec
connecteur femelle EasyConn 2 voies (pour fonctions
supplémentaires, comme par exemple feu de recul
ou feu stop).
L'affectation des bornes des connecteurs femelles
EasyConn 2 voies peut être personnalisée sur demande.
L'identification couleur dépend des fonctions définies
(voir page 47).
15 000 mm, avec deux sorties de 300 mm de long
et connecteur femelle EasyConn 2 voies
(1 x marron pour feu arrière droit et
1 x noir pour feu arrière gauche)
Les capuchons pour fermeture étanche des connecteurs et/ou adaptateurs femelles EasyConn
non utilisés sont à commander séparément (voir page 45). Autres longueurs sur demande.
37
Câblage
Câbles principaux d'alimentation
Câblage
Adaptateurs arrière
Illustration
Description
Référence
Cd.
Adaptateur arrière
Câble adaptateur arrière
Câble adaptateur arrière avec connecteur
EasyConn 15 voies. Adapté aux câbles d'alimentation
principaux des séries 8KA 340 815-..., 8KA 340 816-...
et 8KA 340 817-...
38
Avec deux câbles à 7 brins (6 x 1,0 mm2 / 1x 1,5 mm2),
1 300 mm de long chacun, se divisant sur deux
connecteurs 7 voies EasyConn (pour feux arrière) ainsi
que trois connecteurs EasyConn 2 voies de chaque côté
(par exemple pour les feux éclaireur de plaque, les feux
à bras caoutchouc et les chaînes de feux latéraux à
catadioptre), reliés par trois câbles (2 x 0,5 mm2)
de chaque côté, avec 500 mm de câble entre
les différents connecteurs.
8KA 340 819-001
1
avec deux câbles à 7 brins (6 x 1,0 mm2 / 1x 1,5 mm2),
connecteurs 7 voies EasyConn (pour feux arrière) ainsi
que deux connecteurs EasyConn 2 voies de chaque côté
(par exemple pour les feux éclaireur de plaque et les feux
à bras caoutchouc), reliés par deux câbles (2 x 0,5 mm2)
de chaque côté, avec 500 mm de câble entre
les différents connecteurs.
8KA 340 819-011
1
avec deux câbles à 7 brins (6 x 1,0 mm2 / 1x 1,5 mm2),
connecteurs EasyConn 7 voies (pour feux arrière), ainsi
qu'un connecteur 2 voies de chaque côté (par exemple
pour chaîne de feux de position latéraux avec catadioptre),
dont un hermétiquement fermé par un capuchon, reliés
par un câble plat de 3 000 mm de long (2 x 1,5 mm2)
de chaque côté (par exemple pour le feu de gabarit
avec câblage Quick Link)
8KA 340 819-041
1
Illustration
Description
Référence
Cd.
Chaîne EasyConn (câble rond)
pour feux de position latéraux à catadioptre
Câble d'alimentation (2 x 0,5 mm2)
avec cinq adaptateurs femelles EasyConn 2 voies,
pour connexion de 4 feux de position latéraux avec
catadioptre ainsi que raccordement au système
EasyConn (p.ex. connexion au câble d'alimentation
principal avec sortie ou adaptateur arrière)
pour alimentation de la chaîne
L1 = 5 300 mm, L2 = 3 500 mm, L3 = 3 700 mm,
L4 = 3 600 mm, L5 = 3 700 mm
sans feu de position
8KB 340 820-061
1
avec feu de position
8KB 340 820-001
1
8KA 340 822-071
8KA 340 822-081
8KA 340 822-051
8KA 340 822-061
8KA 340 822-091
8KA 340 822-001
1
1
1
1
1
1
8KA 340 822-041
8KA 340 822-031
8KA 340 822-021
8KA 340 822-011
1
1
1
1
Câble plat EasyConn
pour feux de position latéraux à catadioptre
Câble d'alimentation (2 x 1,5 mm2)
pour raccordement de feux de position latéraux
avec catadioptre par câble Quick Link ou technique
de sertissage par incision
et embout manchon
Longueur 6 000 mm
Longueur 10 000 mm
Longueur 13 500 mm
Longueur 15 000 mm
Longueur 19 000 mm
Longueur 21 000 mm
et feu de position
Longueur 10 000 mm
Longueur 13 500 mm
Longueur 15 000 mm
Longueur 19 000 mm
39
Câblage
Chaînes de feux de position latéraux à catadioptre (SMLR)
Câblage
Adaptateurs auxiliaires
Illustration
Description
Référence
Cd.
Câble spirale flexible
Câble adaptateur à 15 brins (12 x 1,5 mm2 / 3 x 2,5 mm2)
avec câble spirale de 3 000 mm de long (longueur
développée), avec connecteur et adaptateur femelle
EasyConn 15 voies, équipé et surmoulé,
utilisable comme câble adaptateur entre le câble d'alimentation principal et le câble adaptateur arrière ou avant
8KA 340 845-001
1
8KA 340 864-001
1
Distributeur de câble en Y
Distributeur de câble avec connecteur EasyConn 15 voies
d'un côté et deux adaptateurs femelles EasyConn
15 voies de l'autre,
utilisable comme adaptateur à l'avant ou à l'arrière
40
Illustration
Description
Référence
Cd.
Adaptateur intermédiaire
Câble adaptateur à 15 brins (12 x 1,0 mm2 / 3 x 2,5 mm2),
500 mm de long, avec connecteur et adaptateur femelle
EasyConn 15 voies
1-4 sorties possibles (300 mm de long chacune) avec
adaptateur femelle EasyConn 2 voies (pour fonctions
supplémentaires, comme par exemple feu de recul
ou feu stop).
La configuration des bornes des adaptateurs femelles
EasyConn 2 voies peut être personnalisée sur demande.
L'identification couleur dépend des fonctions définies
(voir page 47).
avec deux sorties (300 mm chacune) du côté de
l'adaptateur femelle EasyConn 15 voies, avec un
connecteur EasyConn 2 voies (1 rouge pour le feu stop
et 1 mauve pour le feu de recul) pour chaque sortie
8KA 340 846-001
1
8KA 340 859-001
1
8KA 340 859-011
1
Autres modèles sur demande.
Câble adaptateur en Y à 2 brins (2 x 0,5 mm2),
et deux sorties de 150 mm de long avec
une fois un connecteur EasyConn 2 voies et
une fois un adaptateur femelle EasyConn 2 voies
Câble adaptateur en Y à 2 brins (2 x 0,5 mm2),
et deux sorties de 150 mm de long avec
chacune un adaptateur femelle EasyConn 2 voies
non utilisés sont à commander séparément (voir page 45).
41
Câblage
Adaptateurs auxiliaires
Câblage
Distributeurs
Illustration
Description
Référence
Cd.
Boîtier de dérivation
avec dix passe-câbles M16 et deux M25 ainsi
que deux câbles à 15 brins
(12 x 1,0 mm2 / 3 x 2,5 mm2), 500 mm de long chacun,
avec un connecteur et un adaptateur femelle
EasyConn 15 voies,
complètement équipé d'un bloc de connexion
8JE 340 847-001
1
8JE 340 151-001
1
Boîtier de dérivation combiné
Boîtier de dérivation combiné EasyConn avec éclairage
de plaque intégré, pour logement de la plaque d'immatriculation, avec une connexion EasyConn 15 voies, cinq
connexions 7 voies et six connexions 2 voies pour
différentes fonctions d'éclairage,
avec circuits d'éclairage protégés séparément
8JE 340 060-251
1
Cabochon pour la protection des connexions
8XS 340 095-001
1
Ampoule :
pour éclairage plaque
2 x 24 V, 5 W (C5W)
8GM 002 092-241
10
avec dix passe-câbles M16 et deux M25,
à câbler individuellement sur le bloc de connexion
42
Câblages spécifiques client sur demande.
Illustration
Description
Référence
Cd.
avec une connexion EasyConn 15 voies (pour l'alimentation principale), une connexion EasyConn 7 voies
(pour une fonction spéciale), trois connexions EasyConn
2 voies (pour p. ex. feu de position latéral avec catadioptre,
feu éclaireur de plaque, feu de gabarit ou fonction spéciale)
ainsi que passe-câbles (6 x M12, 2 x M16 et 2 x M20),
entièrement câblée sur le bloc de connexion
8JE 340 867-001
1
avec une connexion EasyConn 15 voies (pour l'alimentation principale), deux connexions EasyConn 7 voies
(pour les feux arrière), huit connexions EasyConn 2 voies
(pour p. ex. feu de position latéral avec catadioptre,
feu éclaireur de plaque, feu de gabarit ou fonction spéciale)
ainsi que quatre passe-câbles M20,
Entièrement câblée sur le bloc de connexion
8JE 340 867-011
1
Distributeur avant
Boîtier de dérivation pour connexion avant
pour semi-remorque, avec trois prises combinées
(1 prise DIN-ISO 12098, 1 prise DIN-ISO 1185 7 N
et 1 prise DIN-ISO 3731 7 S),
une connexion EasyConn 15 voies (pour l'alimentation
principale) ainsi que deux passe-câbles M16
(fermés)
Câblages spécifiques client sur demande.
8JE 340 898-001
1
43
Câblage
Distributeurs
Câblage
Accessoires
Illustration
Description
Référence
Cd.
Kits de service EasyConn
pour câblages spécifiques clients (sur mesure) pour
raccordement au système EasyConn, y compris colliers
de serrage et nombre correspondant (2, 7 ou 15)
de contacts (connecteurs ou adaptateurs femelles plats)
adaptés aux câbles Hella suivants :
Câble FLRYY 2 voies (2 x 1 mm2)
Câble FLRYY 7 voies (6 x 1,0 mm2 / 1 x 1,5 mm2)
Câble FLRYY 15 voies (12 x 1,0 mm2 / 3 x 1,5 mm2)
8KL 340 009-001
8KL 340 412-001
8KL 340 059-001
1
1
1
9XX 340 879-001
1
9XX 340 882-001
1
9XX 340 880-001
1
9XX 340 883-001
1
9XX 340 881-001
1
9XX 340 884-001
1
autres câbles (au mètre) voir page 46
19,5 mm
24,5 mm
28,0 mm
33,0 mm
39,0 mm
44,0 mm
44
Illustration
Description
Référence
Cd.
Kits de fusibles
Pour une plus grande sécurité des connexions
EasyConn lors de forte contrainte de traction,
avec bague d'appui et écrou-raccord
pour connecteur EasyConn 2 voies
9XX 340 876-007
20
9XX 340 877-007
10
9XX 340 878-007
5
9HV 340 812-007
20
9XX 340 870-007
20
9XX 340 871-007
10
9XX 340 872-007
5
Adaptateur femelle avec capuchon de fermeture
pour fermeture étanche des adaptateurs femelles
EasyConn non utilisés
pour adaptateur femelle EasyConn 2 voies
Kits de fermeture des connecteurs
pour fermeture étanche des connecteurs EasyConn
non utilisés, avec joint torique
45
Câblage
Accessoires
Câblage
Accessoires
Illustration
Description
Section câble (en mm )
2
Référence
Couleur des conducteurs
Longueur
(en mm)
Câble plat
Câble plat à 2 brins (2 x 1,5 mm2) pour câblage
Quick Link et technique de sertissage par incision
8KL 340 050-001
100
Câble rond
46
2 x 0,5
noir, blanc
8KL 340 055-021
100
2x1
noir, blanc
8KL 340 009-001
100
4x1
noir, blanc, marron, rouge
8KL 340 052-001
50
6 x 1 / 1 x 1,5
noir, marron, rouge, bleu, rose,
jaune/vert / blanc
8KL 340 412-001
50
3 x 2,5 / 4 x 1,5
blanc, marron, noir /
rouge, vert, jaune, blanc/marron
8KL 340 054-001
50
8 x 1 / 2 x 2,5
jaune, vert, bleu, noir,
marron, rouge, rose, gris /
blanc, orange
8KL 340 093-011
25
12 x 1 / 3 x 2,5
vert, rose, bleu, noir,
marron, gris, rouge, jaune,
blanc/vert, blanc/bleu,
blanc/noir, blanc/marron /
blanc/rouge, blanc, orange
8KL 340 059-001
25
Affectation des voies et couleur des connecteurs EasyConn
Le nouveau système de câblage EasyConn est non seulement
flexible et sûr, mais il est aussi très parlant : les connecteurs et
adaptateurs femelles 2, 7 et 15 voies sont munis d'un marquage
couleur bien défini, qui donne des indications sur la fonction et/ou
le côté de montage des feux. Ainsi, par exemple, un adaptateur
femelle 7 voies jaune, indique qu'ici sera connecté le feu arrière
gauche (qui, de son côté, est muni d'un connecteur 7 voies
jaune). Les différents câbles des connecteurs ont également des
couleurs bien définies pour chaque fonction. Une interversion est
donc exclue et le montage est ainsi plus sûr.
Affectation des voies EasyConn (connecteur et adaptateur femelle)
2 voies
7 voies (adaptateur arrière)
Broche
Couleur
Fonction
Broche
Couleur (gauche ou droite)
1
2
blanc
noir
masse
alimentation électrique
1
2
3
4
5
6
7
blanc
rouge
noir ou marron
rose
marron ou noir
bleu
jaune/vert
7 voies (adaptateur avant ISO 1185 – 7N)
Broche
1
2
3
4
5
6
7
Couleur
blanc
noir
jaune
rouge
vert
marron
bleu
Fonction
masse
feu de position AR gauche
feu clignotant gauche
feu stop
feu clignotant droit
feu de position AR droit
commande de freinage remorque
7 voies (adaptateur avant ISO 3731 – 7S)
Broche
1
2
3
4
5
6
7
Couleur
blanc
noir
jaune
rouge
vert
marron
bleu
Fonction
masse
non utilisé
feu de recul
plus permanent
contrôle masse
alimentation commutateur allumage
feu de brouillard AR
Fonction
masse
feu stop
feu de position AR (gauche ou droite)
feu de recul
feu de position AR (droit ou gauche)
feu de brouillard arrière
feu clignotant
15 voies (ISO 12098)
Broche
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Couleur
jaune
vert
bleu
blanc
noir
marron
rouge
rose
orange
gris
blanc/noir
blanc/bleu
blanc/rouge
blanc/vert
Fonction
feu clignotant gauche
feu clignotant droit
masse (pour broches 1-8)
feu de position AR droit
feu stop
feu de recul
plus permanent
capteur de plaquette de frein
capteur de frein
élévateur d'essieu
masse (pour broches 14-15)
ligne de données CAN_H
15
blanc/marron
ligne de données CAN_L
Couleurs des connexions EasyConn (connecteur et adaptateur femelle)
2 voies
Couleur Fonction
noir
marron feu de position AR droit
mauve feu de recul
bleu
Couleur Fonction
blanc
Elévateur d'essieu
orange Plus permanent
gris
capteur de plaquette de frein
rouge feu stop
7 voies
15 voies
Couleur Côté de montage des feux
jaune
gauche
bleu
droit
Couleur
noir
47
Synoptique des numéros d'homologation
Pour vous permettre de trouver très facilement les feux et les pièces de rechange :
■ Cherchez le numéro d'homologation sur la glace de vos feux actuels.
■ Dans la case située à côté des numéros d'homologation indiqués vous trouverez alors la référence Hella correspondante
pour votre commande.
■ Vous trouverez la page produit correspondante dans cette brochure avec des informations complémentaires dans la dernière case.
. . . . . . . . .Numéro d'homologation
. . . . . . . . . . .Référence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page
E1
. . . . . . . . .71 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SK 340 101-001/-011/-021/-031 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
E1
. . . . . . . . .240 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2DA 003 236-031 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
E1
. . . . . . . . .597 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2KA 340 828-001/-041 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
E1
. . . . . . . . .681 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SB 001 423-097 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
E1
. . . . . . . . .864 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 340 400-121/-131/-141/-151/-451/-471 . . . . . . . . . . . . . . . . . . . . . . . .15
E1
. . . . . . . . .1072 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 340 450-021/-031/-441/-451/-491 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
E1
. . . . . . . . .1072 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 340 450-141/-151/-501/-511 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
E1
. . . . . . . . .1395 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PG 008 645-041/-051/-321/-331/-341/-631/-641 . . . . . . . . . . . . . . . . . . . .28
E1
. . . . . . . . .1395, 1396 . . . . . . . . . . . . . . . . . . . . . . . .2PS 008 645-001/-301/-311/-361/-611/-621 . . . . . . . . . . . . . . . . . . . . . . . .31
E1
. . . . . . . . .1395, 1397 . . . . . . . . . . . . . . . . . . . . . . . .2PS 008 645-021 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
E1
. . . . . . . . .1395, 1398 . . . . . . . . . . . . . . . . . . . . . . . .2TM 008 645-061/-071/-351/-651/-661 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
E1
. . . . . . . . .1429 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PS 008 643-011/-021/-031 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
E1
. . . . . . . . .2185 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2ZR 005 700-191 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
E1
. . . . . . . . .2186 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2ZR 005 860-151 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
E1
. . . . . . . . .8496 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2NE 001 423-011/-211 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
E1
. . . . . . . . .8704 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2ZR 001 423-001/-221 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
E1
. . . . . . . . .8728 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2ZR 003 236-051 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
E1
. . . . . . . . .11591 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SA 003 236-041 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
E1
. . . . . . . . .18411 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2NE 003 236-001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
E1
. . . . . . . . .21353 . . . . . . . . . . . . . . . . . . . . . . . . . . . .8RA 002 014-051 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
E1
. . . . . . . . .21395 . . . . . . . . . . . . . . . . . . . . . . . . . . . .8RA 003 326-011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
E1
. . . . . . . . .21434 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2DA 001 423-077 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
E1
. . . . . . . . .31407 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 005 020-011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
E1
. . . . . . . . .31407 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 340 109-001/-011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
E1
. . . . . . . . .32764 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2BA 003 236-021 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
E1
. . . . . . . . .42657 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2BA 001 423-087 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
E2
. . . . . . . . .330 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8RA 002 014-101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
E2
. . . . . . . . .92031 . . . . . . . . . . . . . . . . . . . . . . . . . . . .8RA 003 326-041 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
E4
. . . . . . . . .0004, 3153 . . . . . . . . . . . . . . . . . . . . . . . .2PS 962 964-012 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
E4
. . . . . . . . .280 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 340 450-021/-031/-441/-451/-491 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
E4
. . . . . . . . .280 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 340 450-141/-151/-501/-511 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
E4
. . . . . . . . .377, 396, 397, 421, . . . . . . . . . . . . . . . . .2SK 340 103-121/-131 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
. . . . . . . . .3134, 3880, 4033, 23215
E4
. . . . . . . . .4068 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2KA 959 640-661 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
E4
. . . . . . . . .7499 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PF 962 964-071 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
E4
. . . . . . . . .7507 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SA 962 964-091 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
E4
. . . . . . . . .7574 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XA 959 560-401/-411 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
E4
. . . . . . . . .7575 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PF 959 570-401/-411 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
48
. . . . . . . . .Numéro d'homologation
. . . . . . . . . . .Référence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page
E4
. . . . . . . . .7696 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2DA 343 106-011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
E4
. . . . . . . . .7597 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PF 959 590-401/-411 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
E4
. . . . . . . . .9823 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SD 964 169-331/-421 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
E4
. . . . . . . . .10176 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SD 959 050-401 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
E4
. . . . . . . . .10208 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2BA 959 822-601 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
E4
. . . . . . . . .10208 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2NE 959 821-201 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
E4
. . . . . . . . .10208 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SB 959 821-601 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
E4
. . . . . . . . .10208 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2ZR 959 820-601 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
E4
. . . . . . . . .10211 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 302 240-031/-051 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
E4
. . . . . . . . .10211 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 302 241-071/-081/-091/-101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
E4
. . . . . . . . .10211 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 340 827-001/-011/-121/-131 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
E4
. . . . . . . . .10213 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PS 340 836-011/-051 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
E4
. . . . . . . . .10213 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PS 340 837-031/-041/-101/-111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
E4
. . . . . . . . .10218 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 340 830-001/-011/-101/-111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
E4
. . . . . . . . .10218 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 340 930-001/-011/-101/-111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
E4
. . . . . . . . .10218 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 340 831-001/-011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
E4
. . . . . . . . .10218 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 340 931-001/-011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
E4
. . . . . . . . .10218, 10219 . . . . . . . . . . . . . . . . . . . . . .2VP 340 830-021/-031 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
E4
. . . . . . . . .10218, 10219 . . . . . . . . . . . . . . . . . . . . . .2VP 340 930-021/-031 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
E4
. . . . . . . . .23254 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2ZR 964 169-351/-361 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
. . . . . . . . .4031 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2KA 998 523-001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
. . . . . . . . .7146 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SD 001 685-231/-501 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
. . . . . . . . .0363 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2BA 959 070-631 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
. . . . . . . . .0515 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 008 078-001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
. . . . . . . . .0531 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XA 959 610-401/-411 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
. . . . . . . . .0533 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SP 959 060-601 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
. . . . . . . . .9401 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 340 107-001/-011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
. . . . . . . . .9401 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 340 108-001/-011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
. . . . . . . . .9401 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 950 071-031 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
. . . . . . . . .9401 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 955 031-001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
. . . . . . . . .9401 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2XS 955 232-001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
. . . . . . . . .0102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SD 001 685-347 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
. . . . . . . . .0202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PS 964 295-051 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
. . . . . . . . .0301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PG 964 295-111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
. . . . . . . . .0302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2TM 964 295-091 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
. . . . . . . . .338 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8RA 004 412-001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
. . . . . . . . .652 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2BA 964 169-311 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
. . . . . . . . .814 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2SB 964 169-301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
. . . . . . . . .3810 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2NE 964 169-341 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
. . . . . . . . .9605 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PS 963 639-011/-071 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
. . . . . . . . .9605 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PS 340 001-001/-011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
. . . . . . . . .9701 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2VP 007 907-031/-041 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
49
Pour vos notes
50
Sous réserve de modifications techniques.
Tous droits réservés. Les données techniques, les informations
concernant les performances, les recommandations et remarques
présentées dans cette brochure (par exemple pour le montage
des pièces que nous proposons) ne sont pas contractuelles. Elles
s'appuient sur nos expériences.
Aucun recours ne peut être exercé en général à notre encontre,
car l'utilisation de nos produits sort la plupart du temps de notre
rayon d'action.
En général, il est plus de ressort de l'utilisateur de vérifier au cas
par cas et de décider si les composants que nous proposons
peuvent trouver leur utilisation.
Pour équiper un véhicule de façon optimale en première
monte ou en post-équipement, on doit tenir compte des
dispositions légales.
Nous avons réuni ces dispositions dans une brochure
que nous pouvons vous proposer à part.
Dans cette brochure nous voudrions vous présenter les
dispositions légales conformément à la réglementation
européenne ECE 48 pour le montage des éclairages
avant, latéraux et arrière.
Elle s'articule autour de deux domaines :
■ Dispositions pour les classes de véhicules à moteur
(voitures particulières, camping-cars, bus, poids
lourds, utilitaires publics ou à usage spécial)
■ Dispositions pour autres classes de véhicules
(remorques 12 V, caravanes et remorques 24 V).
Il y est clairement indiqué quels feux sont exigés par le
législateur et quels feux sont homologués.
Les prescriptions de montage des différents types
d'éclairage sont expliquées en détail.
L'identification couleur et l'onglet latéral "Quick Finder"
vous aident à trouver rapidement les dispositions souhaitées.
51
© Hella KGaA Hueck & Co., Lippstadt 9Z2 999 222-784 HA/03.06/0.4 Printed in Germany
Hella S.A.
Industrieweg 1
2630 Aartselaar
T 03-887 97 21
F 03-887 56 18
E [email protected]
I www.hella.be
Des innovations pour
l'automobile de demain

Feux monofonctionnels

Transcription

Documents pareils

Abaque section de câble électriq

AF_Info_Pince de rail diagonale type DS206

Vend Camescope Sony DCR-SR70E - Les annonces des Marraines

BLOC D`ALIMENTATION STANDARD PSSMV2

ADC-DM/DF+GF

Observez tous les détails à distance.

RÈGLEMENT DE LA LAN-PARTY DU 6 juin 2009 À BELMONT DE

1 Installation de camera de recul dans une prius Objectif: utiliser l

tas-87 aspirateur sans sac

TAS-89 ASPIRATEUR SANS SAC 1400W
