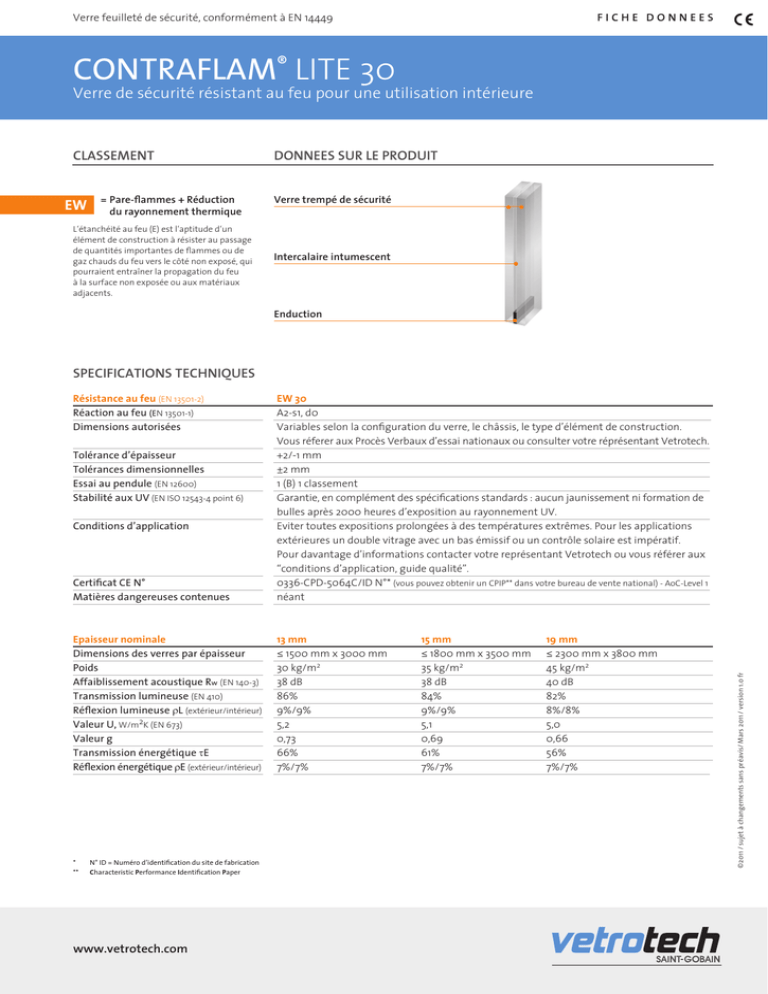

FICHE DONNEES
Verre feuilleté de sécurité, conformément à EN 14449
CONTRAFLAM® LITE 30
Verre de sécurité résistant au feu pour une utilisation intérieure
CLASSEMENT
EW
=Pare-flammes + Réduction
du rayonnement thermique
L‘étanchéité au feu (E) est l‘aptitude d‘un
élément de construction à résister au passage
de quantités importantes de flammes ou de
gaz chauds du feu vers le côté non exposé, qui
pourraient entraîner la propagation du feu
à la surface non exposée ou aux matériaux
adjacents.
DONNEES SUR LE PRODUIT
Verre trempé de sécurité
Intercalaire intumescent
Enduction
Résistance au feu (EN 13501-2)
Réaction au feu (EN 13501-1)
Dimensions autorisées
Tolérance d’épaisseur
Tolérances dimensionnelles
Essai au pendule (EN 12600)
Stabilité aux UV (EN ISO 12543-4 point 6)
Conditions d’application
Certificat CE N°
Matières dangereuses contenues
EW 30
A2-s1, d0
Variables selon la configuration du verre, le châssis, le type d’élément de construction. Vous réferer aux Procès Verbaux d’essai nationaux ou consulter votre réprésentant Vetrotech.
+2/-1 mm
±2 mm
1 (B) 1 classement
Garantie, en complément des spécifications standards : aucun jaunissement ni formation de
bulles après 2000 heures d’exposition au rayonnement UV.
Eviter toutes expositions prolongées à des températures extrêmes. Pour les applications
extérieures un double vitrage avec un bas émissif ou un contrôle solaire est impératif.
Pour davantage d’informations contacter votre représentant Vetrotech ou vous référer aux
“conditions d’application, guide qualité”.
0336-CPD-5064C/ID N°* (vous pouvez obtenir un CPIP** dans votre bureau de vente national) - AoC-Level 1
néant
Epaisseur nominale
Dimensions des verres par épaisseur
Poids
Affaiblissement acoustique Rw (EN 140-3) Transmission lumineuse (EN 410)
Réflexion lumineuse rL (extérieur/intérieur)
Valeur U, W/m2K (EN 673)
Valeur g
Transmission énergétique tE
Réflexion énergétique rE (extérieur/intérieur)
13 mm
≤ 1500 mm x 3000 mm
30 kg/m2
38 dB
86%
9%/9%
5,2 0,73
66%
7%/7%
*
**
N° ID = Numéro d’identification du site de fabrication
Characteristic Performance Identification Paper
www.vetrotech.com
15 mm
≤ 1800 mm x 3500 mm
35 kg/m2
38 dB
84%
9%/9%
5,1 0,69
61%
7%/7%
19 mm
≤ 2300 mm x 3800 mm
45 kg/m2
40 dB
82%
8%/8%
5,0 0,66
56%
7%/7%
©2011 / sujet à changements sans préavis/ Mars 2011 / version 1.0 fr
SPECIFICATIONS TECHNIQUES
FICHE DONNEES
Verre isolant conformément à EN 1279
CONTRAFLAM® LITE 30 Climaplus*
Verre de sécurité résistant au feu pour une utilisation intérieure et extérieure
CLASSEMENT
EW
= Pare-flammes + Réduction
du rayonnement thermique
L‘étanchéité au feu (E) est l‘aptitude d‘un
élément de construction à résister au passage
de quantités importantes de flammes ou de
gaz chauds du feu vers le côté non exposé, qui
pourraient entraîner la propagation du feu
à la surface non exposée ou aux matériaux
adjacents.
DONNEES SUR LE PRODUIT
Verre extérieur
avec bas émissif et/ou
contrôle solaire
Verre de sécurité résistant au feu
CONTRAFLAM® LITE 30, 13 mm, 15 mm ou 19 mm
Intercalaire intumescent
Intercalaire
Enduction
Résistance au feu (EN 13501-2)
Réaction au feu (EN 13501-1)
Dimensions autorisées
Tolérance d’épaisseur
Tolérances dimensionnelles
Stabilité aux UV (EN ISO 12543-4 point 6)
Conditions d’application
Certificat CE N°
Matières dangereuses contenues
EW 30
B-s1, d0
Variables selon la configuration du verre, le châssis, le type d’élément de construction. Vous réferer aux Procès Verbaux d’essai nationaux ou consulter votre réprésentant Vetrotech.
+3/-2 mm
±2 mm
Garantie, en complément des spécifications standards : aucun jaunissement ni formation de
bulles après 2000 heures d’exposition au rayonnement UV.
Eviter toutes expositions prolongées à des températures extrêmes. Pour les applications
extérieures un double vitrage avec un bas émissif ou un contrôle solaire est impératif.
Pour davantage d’informations contacter votre représentant Vetrotech ou vous référer aux
“conditions d’application, guide qualité”.
0336-CPD-5064D/ID N°** (vous pouvez obtenir un CPIP*** dans votre bureau de vente national) - AoC-Level 1
néant
Epaisseur nominale
Dimensions des verres par épaisseur
Verre extérieur
Intercalaire
Verre intérieur
Essai au pendule (EN 12600) (extérieur/intérieur)
Poids
Affaiblissement acoustique Rw (EN 140-3) Transmission lumineuse (EN 410)
Réflexion lumineuse rL (extérieur/intérieur)
Valeur U, W/m2K (EN 673)
Valeur g
Transmission énergétique tE
Réflexion énergétique rE (extérieur/intérieur)
33 mm
≤ 1500 mm x 3000 mm
6 mm sécurit Planitherm
Ultra N
14 mm avec de gaz Argon
Contraflam® LITE 30, 13 mm
1 (C) 2/CF: 1 (B) 1 classement
45 kg/m2
41 dB****
75%
11%/12%
1,1 0,55
45%
22%/13%
*
**
***
****
En conformité avec un 4 mm et 6 mm float et trempé ; autres combinaisons possibles
N° ID = Numéro d’identification du site de fabrication
Characteristic Performance Identification Paper
Valeur de référence
www.vetrotech.com
35 mm
≤ 1800 mm x 3500 mm
6 mm sécurit Planitherm
Ultra N
14 mm avec de gaz Argon
Contraflam® LITE 30, 15 mm
1 (C) 2/CF: 1 (B) 1 classement
50 kg/m2
42 dB****
74%
11%/12%
1,1 0,55
44%
22%/12%
39 mm
≤ 1800 mm x 3500 mm
6 mm sécurit Planitherm
Ultra N
14 mm avec de gaz Argon
Contraflam® LITE 30, 19 mm
1 (C) 2/CF: 1 (B) 1 classement
60 kg/m2
44 dB****
72%
11%/11%
1,1
0,55
41%
22%/11%
©2011 / sujet à changements sans préavis/ Mars 2011 / version 1.0 fr
SPECIFICATIONS TECHNIQUES
FICHE DONNEES
Verre feuilleté de sécurité, conformément à EN 14449
CONTRAFLAM® LITE 60
Verre de sécurité résistant au feu pour une utilisation intérieure
CLASSEMENT
EW
=Pare-flammes + Réduction
du rayonnement thermique
L‘étanchéité au feu (E) est l‘aptitude d‘un
élément de construction à résister au passage
de quantités importantes de flammes ou de
gaz chauds du feu vers le côté non exposé, qui
pourraient entraîner la propagation du feu
à la surface non exposée ou aux matériaux
adjacents.
DONNEES SUR LE PRODUIT
Verre trempé de sécurité
Intercalaire intumescent
Enduction
Résistance au feu (EN 13501-2)
Réaction au feu (EN 13501-1)
Dimensions autorisées
Tolérance d’épaisseur
Tolérances dimensionnelles
Essai au pendule (EN 12600)
Stabilité aux UV (EN ISO 12543-4 point 6)
Conditions d’application
Certificat CE N°
Matières dangereuses contenues
EW 60/EI 15
A2-s1, d0
Variables selon la configuration du verre, le châssis, le type d’élément de construction. Vous réferer aux Procès Verbaux d’essai nationaux ou consulter votre réprésentant Vetrotech.
+2/-1 mm
±2 mm
1 (B) 1 classement
Garantie, en complément des spécifications standards : aucun jaunissement ni formation de
bulles après 2000 heures d’exposition au rayonnement UV.
Eviter toutes expositions prolongées à des températures extrêmes. Pour les applications
extérieures un double vitrage avec un bas émissif ou un contrôle solaire est impératif.
Pour davantage d’informations contacter votre représentant Vetrotech ou vous référer aux
“conditions d’application, guide qualité”.
0336-CPD-5064C/ID N°* (vous pouvez obtenir un CPIP** dans votre bureau de vente national) - AoC-Level 1
néant
Epaisseur nominale
Dimensions des verres par épaisseur
Poids
Affaiblissement acoustique Rw (EN 140-3) Transmission lumineuse (EN 410)
Réflexion lumineuse rL (extérieur/intérieur)
Valeur U, W/m2K (EN 673)
Valeur g
Transmission énergétique tE
Réflexion énergétique rE (extérieur/intérieur)
14 mm
≤ 1500 mm x 3000 mm
31 kg/m2
38 dB
85%
9%/9%
5,1 0,71
63%
7%/7%
*
**
N° ID = Numéro d’identification du site de fabrication
Characteristic Performance Identification Paper
www.vetrotech.com
16 mm
≤ 1800 mm x 3500 mm
36 kg/m2
39 dB
84%
9%/9%
5,0 0,69
60%
7%/7%
20 mm
≤ 2300 mm x 3800 mm
46 kg/m2
39 dB
82%
8%/8%
4,9 0,66
56%
7%/7%
©2011 / sujet à changements sans préavis/ Mars 2011 / version 1.0 fr
SPECIFICATIONS TECHNIQUES
FICHE DONNEES
Verre isolant conformément à EN 1279
CONTRAFLAM® LITE 60 Climaplus*
Verre de sécurité résistant au feu pour une utilisation intérieure et extérieure
CLASSEMENT
EW
= Pare-flammes + Réduction
du rayonnement thermique
L‘étanchéité au feu (E) est l‘aptitude d‘un
élément de construction à résister au passage
de quantités importantes de flammes ou de
gaz chauds du feu vers le côté non exposé, qui
pourraient entraîner la propagation du feu
à la surface non exposée ou aux matériaux
adjacents.
DONNEES SUR LE PRODUIT
Verre extérieur
avec bas émissif et/ou
contrôle solaire
Verre de sécurité résistant au feu
CONTRAFLAM® LITE 60, 14 mm, 16 mm ou 20 mm
Intercalaire intumescent
Intercalaire
Enduction
Résistance au feu (EN 13501-2)
Réaction au feu (EN 13501-1)
Dimensions autorisées
Tolérance d’épaisseur
Tolérances dimensionnelles
Stabilité aux UV (EN ISO 12543-4 point 6)
Conditions d’application
Certificat CE N°
Matières dangereuses contenues
EW 60
B-s1, d0
Variables selon la configuration du verre, le châssis, le type d’élément de construction. Vous réferer aux Procès Verbaux d’essai nationaux ou consulter votre réprésentant Vetrotech.
+3/-2 mm
±2 mm
Garantie, en complément des spécifications standards : aucun jaunissement ni formation de
bulles après 2000 heures d’exposition au rayonnement UV.
Eviter toutes expositions prolongées à des températures extrêmes. Pour les applications
extérieures un double vitrage avec un bas émissif ou un contrôle solaire est impératif.
Pour davantage d’informations contacter votre représentant Vetrotech ou vous référer aux
“conditions d’application, guide qualité”.
0336-CPD-5064D/ID N°** (vous pouvez obtenir un CPIP*** dans votre bureau de vente national) - AoC-Level 1
néant
Epaisseur nominale
Dimensions des verres par épaisseur
Verre extérieur
Intercalaire
Verre intérieur
Essai au pendule (EN 12600) (extérieur/intérieur)
Poids
Affaiblissement acoustique Rw (EN 140-3) Transmission lumineuse (EN 410)
Réflexion lumineuse rL (extérieur/intérieur)
Valeur U, W/m2K (EN 673)
Valeur g
Transmission énergétique tE
Réflexion énergétique rE (extérieur/intérieur)
34 mm
≤ 1500 mm x 3000 mm
6 mm sécurit Planitherm
Ultra N
14 mm avec de gaz Argon
Contraflam® LITE 60, 14 mm
1 (C) 2/CF: 1 (B) 1 classement
47 kg/m2
41 dB****
75%
11%/12%
1,1 0,55
45%
22%/13%
*
**
***
****
En conformité avec un 4 mm et 6 mm float et trempé ; autres combinaisons possibles
N° ID = Numéro d’identification du site de fabrication
Characteristic Performance Identification Paper
Valeur de référence
www.vetrotech.com
36 mm
≤ 1800 mm x 3500 mm
6 mm sécurit Planitherm
Ultra N
14 mm avec de gaz Argon
Contraflam® LITE 60, 16 mm
1 (C) 2/CF: 1 (B) 1 classement
52 kg/m2
42 dB****
74%
11%/12%
1,1 0,55
44%
22%/12%
40 mm
≤ 2300 mm x 3500 mm
6 mm sécurit Planitherm
Ultra N
14 mm avec de gaz Argon
Contraflam® LITE 60, 20 mm
1 (C) 2/CF: 1 (B) 1 classement
62 kg/m2
43 dB****
72%
11%/11%
1,1
0,55
41%
22%/11%
©2011 / sujet à changements sans préavis/ Mars 2011 / version 1.0 fr
SPECIFICATIONS TECHNIQUES
FICHE DONNEES
Verre feuilleté de sécurité, conformément à EN 14449
CONTRAFLAM® LITE 90
Verre de sécurité résistant au feu pour une utilisation intérieure
CLASSEMENT
EW
=Pare-flammes + Réduction
du rayonnement thermique
L‘étanchéité au feu (E) est l‘aptitude d‘un
élément de construction à résister au passage
de quantités importantes de flammes ou de
gaz chauds du feu vers le côté non exposé, qui
pourraient entraîner la propagation du feu
à la surface non exposée ou aux matériaux
adjacents.
DONNEES SUR LE PRODUIT
Verre trempé de sécurité
Intercalaire intumescent
Enduction
Résistance au feu (EN 13501-2)
Réaction au feu (EN 13501-1)
Dimensions autorisées
Tolérance d’épaisseur
Tolérances dimensionnelles
Essai au pendule (EN 12600)
Stabilité aux UV (EN ISO 12543-4 point 6)
Conditions d’application
Certificat CE N°
Matières dangereuses contenues
EW 90/EI 15
A2-s1, d0
Variables selon la configuration du verre, le châssis, le type d’élément de construction. Vous réferer aux Procès Verbaux d’essai nationaux ou consulter votre réprésentant Vetrotech.
+2/-1 mm
±2 mm
1 (B) 1 classement
Garantie, en complément des spécifications standards : aucun jaunissement ni formation de
bulles après 2000 heures d’exposition au rayonnement UV.
Eviter toutes expositions prolongées à des températures extrêmes. Pour les applications
extérieures un double vitrage avec un bas émissif ou un contrôle solaire est impératif.
Pour davantage d’informations contacter votre représentant Vetrotech ou vous référer aux
“conditions d’application, guide qualité”.
0336-CPD-5064C/ID N°* (vous pouvez obtenir un CPIP** dans votre bureau de vente national) - AoC-Level 1
néant
Epaisseur nominale
Dimensions des verres par épaisseur
Poids
Affaiblissement acoustique Rw (EN 140-3) Transmission lumineuse (EN 410)
Réflexion lumineuse rL (extérieur/intérieur)
Valeur U, W/m2K (EN 673)
Valeur g
Transmission énergétique tE
Réflexion énergétique rE (extérieur/intérieur)
14 mm
≤ 1400 mm x 2230 mm
31 kg/m2
38 dB
85%
9%/9%
5,1 0,71
63%
7%/7%
*
N° ID = Numéro d’identification du site de fabrication
** Characteristic Performance Identification Paper
*** NPD = Sans performance déclaré (No Performance Declared)
www.vetrotech.com
16 mm
≤ 1800 mm x 3500 mm
36 kg/m2
NPD***
84%
9%/9%
5,0 0,69
60%
7%/7%
20 mm
≤ 2000 mm x 3000 mm
46 kg/m2
40 dB
82%
8%/8%
4,9 0,66
56%
7%/7%
©2011 / sujet à changements sans préavis/ Mars 2011 / version 1.0 fr
SPECIFICATIONS TECHNIQUES
FICHE DONNEES
Verre feuilleté de sécurité, conformément à EN 14449
CONTRAFLAM® LITE 120
Verre de sécurité résistant au feu pour une utilisation intérieure
CLASSEMENT
EW
=Pare-flammes + Réduction
du rayonnement thermique
L‘étanchéité au feu (E) est l‘aptitude d‘un
élément de construction à résister au passage
de quantités importantes de flammes ou de
gaz chauds du feu vers le côté non exposé, qui
pourraient entraîner la propagation du feu
à la surface non exposée ou aux matériaux
adjacents.
DONNEES SUR LE PRODUIT
Verre trempé de sécurité
Intercalaire intumescent
Enduction
Résistance au feu (EN 13501-2)
Réaction au feu (EN 13501-1)
Dimensions autorisées
Tolérance d’épaisseur
Tolérances dimensionnelles
Essai au pendule (EN 12600)
Stabilité aux UV (EN ISO 12543-4 point 6)
Conditions d’application
Certificat CE N°
Matières dangereuses contenues
EW 120/EI 15
A2-s1, d0
Variables selon la configuration du verre, le châssis, le type d’élément de construction. Vous réferer aux Procès Verbaux d’essai nationaux ou consulter votre réprésentant Vetrotech.
+2/-1 mm
±2 mm
1 (B) 1 classement
Garantie, en complément des spécifications standards : aucun jaunissement ni formation de
bulles après 2000 heures d’exposition au rayonnement UV.
Eviter toutes expositions prolongées à des températures extrêmes. Pour les applications
extérieures un double vitrage avec un bas émissif ou un contrôle solaire est impératif.
Pour davantage d’informations contacter votre représentant Vetrotech ou vous référer aux
“conditions d’application, guide qualité”.
0336-CPD-5064C/ID N°* (vous pouvez obtenir un CPIP** dans votre bureau de vente national) - AoC-Level 1
néant
Epaisseur nominale
Dimensions des verres par épaisseur
Poids
Affaiblissement acoustique Rw (EN 140-3) Transmission lumineuse (EN 410)
Réflexion lumineuse rL (extérieur/intérieur)
Valeur U, W/m2K (EN 673)
Valeur g
Transmission énergétique tE
Réflexion énergétique rE (extérieur/intérieur)
14 mm
≤ 1400 mm x 2230 mm
31 kg/m2
38 dB
85%
9%/9%
5,1 0,71
63%
7%/7%
*
N° ID = Numéro d’identification du site de fabrication
** Characteristic Performance Identification Paper
*** NPD = Sans performance déclaré (No Performance Declared)
www.vetrotech.com
16 mm
≤ 1800 mm x 3500 mm
36 kg/m2
NPD***
84%
9%/9%
5,0 0,69
60%
7%/7%
20 mm
≤ 2000 mm x 3000 mm
46 kg/m2
40 dB
82%
8%/8%
4,9 0,66
56%
7%/7%
©2011 / sujet à changements sans préavis/ Mars 2011 / version 1.0 fr
SPECIFICATIONS TECHNIQUES
