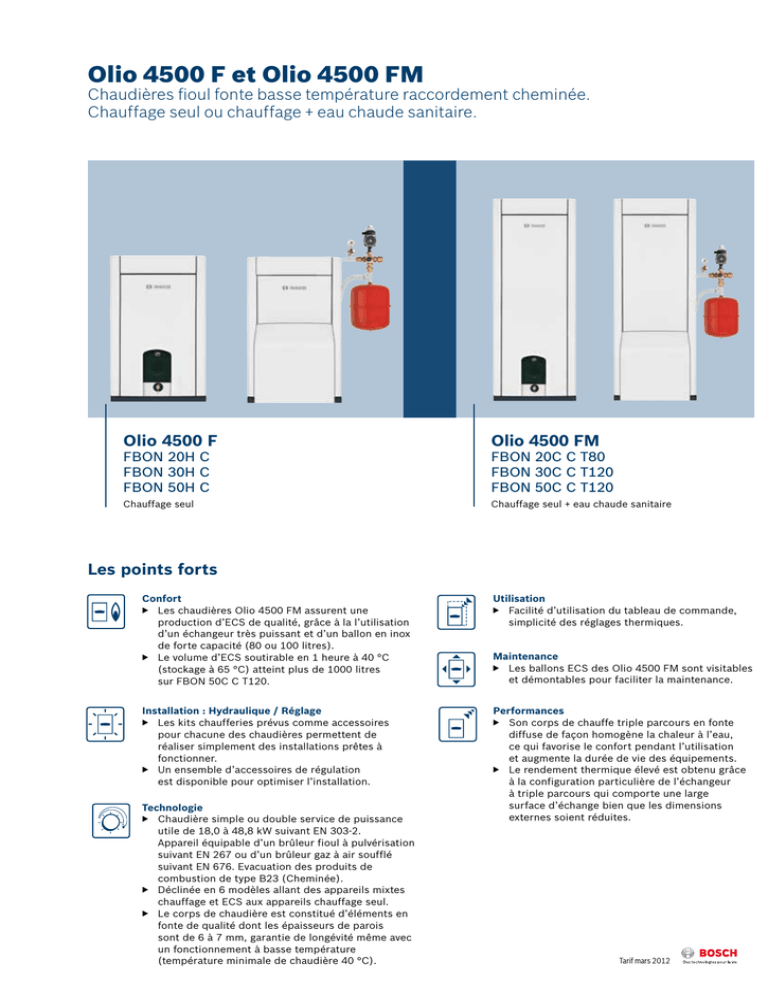

Olio 4500 F et Olio 4500 FM

Olio 4500 F et Olio 4500 FM
Chaudières fioul fonte basse température raccordement cheminée.
Chauffage seul ou chauffage + eau chaude sanitaire.
Olio 4500 F
Olio 4500 FM
Chauffage seul
Chauffage seul + eau chaude sanitaire
FBON 20H C
FBON 30H C
FBON 50H C
FBON 20C C T80
FBON 30C C T120
FBON 50C C T120
Les points forts
Confort
Les chaudières Olio 4500 FM assurent une production d’ECS de qualité, grâce à la l’utilisation
d’un échangeur très puissant et d’un ballon en inox de forte capacité (80 ou 100 litres).
Le volume d’ECS soutirable en 1 heure à 40 °C (stockage à 65 °C) atteint plus de 1000 litres
sur FBON 50C C T120.
Utilisation
Facilité d’utilisation du tableau de commande, simplicité des réglages thermiques.
Installation : Hydraulique / Réglage
Les kits chaufferies prévus comme accessoires pour chacune des chaudières permettent de réaliser simplement des installations prêtes à fonctionner.
Un ensemble d’accessoires de régulation est disponible pour optimiser l’installation.
Performances
Son corps de chauffe triple parcours en fonte
diffuse de façon homogène la chaleur à l’eau,
ce qui favorise le confort pendant l’utilisation
et augmente la durée de vie des équipements.
Le rendement thermique élevé est obtenu grâce à la configuration particulière de l’échangeur
à triple parcours qui comporte une large
surface d’échange bien que les dimensions
externes soient réduites.
Technologie
Chaudière simple ou double service de puissance utile de 18,0 à 48,8 kW suivant EN 303-2.
Appareil équipable d’un brûleur fioul à pulvérisation suivant EN 267 ou d’un brûleur gaz à air soufflé
suivant EN 676. Evacuation des produits de combustion de type B23 (Cheminée).
Déclinée en 6 modèles allant des appareils mixtes chauffage et ECS aux appareils chauffage seul.
Le corps de chaudière est constitué d’éléments en fonte de qualité dont les épaisseurs de parois
sont de 6 à 7 mm, garantie de longévité même avec un fonctionnement à basse température (température minimale de chaudière 40 °C).
Maintenance
Les ballons ECS des Olio 4500 FM sont visitables et démontables pour faciliter la maintenance.
Tarif mars 2012
Olio 4500 F et Olio 4500 FM
Chaudière fioul sol traditionnelle cheminée.
Chauffage seul ou chauffage + eau chaude sanitaire.
Prix publics conseillés HT Olio 4500 F et Olio 4500 FM
Modèle
Référence
Code article
Prix HT
Chauffage seul
Modèle
Référence
Code article
Prix HT
Chauffage seul et production ECS
Olio 4500 F
FBON 20H C
7 716 800 755
1 470
Olio 4500 FM
FBON 20C C T80
7 716 800 758
2 563
Olio 4500 F
FBON 30H C
7 716 800 756
1 617
Olio 4500 FM
FBON 30C C T120
7 716 800 759
2 853
Olio 4500 F
FBON 50H C
7 716 800 757
1 965
Olio 4500 FM
FBON 50C C T120
7 716 800 760
3 159
Accessoires et options
Ballons ECS
Référence
Désignation
Descriptif
Code article
WST 100 Ix
WST 100 Ix
Ballon vertical 100 litres
7 716 800 804
Prix HT
1 052
Compatibilité
Olio 4500 F seulement
WST 150 Ix
WST 150 Ix
Ballon vertical 150 litres
7 716 800 805
1 157
Olio 4500 F seulement
WST 200 Ix
WST 200 Ix
Ballon vertical 200 litres
7 716 800 806
1 472
Olio 4500 F seulement
WST 300 Ix
WST 300 Ix
Ballon vertical 300 litres
7 716 800 807
1 719
Olio 4500 F seulement
Kits accessoires de raccordement ballons
Désignation
Descriptif
Code article
Support mural porteur WST 100/150 lx/lxE
Dosseret de ballon pour mur porteur
7 716 900 619
Prix HT
76
WST 100/150 lx/lxE
Compatibilité
Support mural cloisons WST 100/150 lx/lxE
Dosseret de ballon pour cloison légère
7 716 900 620
192
WST 100/150 lx/lxE
Kit raccordement WST…Ix
Kit hydraulique pour raccordement ballons WST lx/lxE à Olio 4500 F
7 716 900 614
244
Aquastat de ballon WST 100/300 lx/lxE
Aquastat ECS à monter sur le ballon type WST 100/300 lx obligatoire
7 716 900 745
39
Olio 4500 F seulement
WST 100/300 lx/lxE
Kits chaufferie
Kit chaufferie comprenant : Brûleur fioul avec réchauffeur de ligne B 10 FUV pour Olio 4500 F/FM - Capot acoustique - Panoplie de raccordement hydraulique réversible
droite ou gauche comprenant tubes et raccords de liaison, vanne mélangeuse laiton 4 voies à commande manuelle (motorisable), circulateur réglable, vase d’expansion de
18 litres, soupape de sécurité 3 bars, manomètre, piquages remplissage circuit.
Désignation
Descriptif
Kit chaufferie Olio 4500 F/FM 20 kW
Kit chaufferie Olio 4500 F 30 kW
Kit chaufferie Olio 4500 FM 30 kW
Kit complet d’accessoires permettant de construire une
chaudière prête à l’emploi
Code article
Prix HT
Compatibilité
7 716 900 678
1 149
FBON 20H C et FBON 20C C T80
7 716 900 679
1 149
FBON 30H C
7 716 900 680
1 149
FBON 30C C T120
Panoplies de raccordement hydraulique (avec vanne manuelle)
Panoplie de raccordement hydraulique réversible droite ou gauche comprenant : tubes et raccords de liaison - vanne mélangeuse laiton 4 voies à commande manuelle
(motorisable) - circulateur réglable - vase d’expansion de 18 litres - soupape de sécurité 3 bars - manomètre - piquages remplissage circuit
Désignation
Descriptif
Code article
Panoplie Olio 4500 F/FM 20/30 kW
Kit hydraulique pour réalisation d’un circuit de chauffage
7 716 900 681
Prix HT
458
Compatibilité
Olio 4500 F/FM 20/30 kW
Accessoires de régulation en fonction des conditions extérieures
Désignation
Descriptif
Code article
REG 21
Moteur de la vanne 4 voies (4 minutes)
7 716 900 634
Prix HT
195
Compatibilité
Olio 4500 F/FM
kit complet de régulation, compris motorisation de la vanne 4 voies,
REG104 analogique
sonde extérieure, et régulateur à intégrer dans la chaudière
7 716 900 682
880
Olio 4500 F/FM
REG105 digitale
kit complet de régulation, compris motorisation de la vanne 4 voies,
sonde extérieure, et régulateur à intégrer dans la chaudière
7 716 900 683
895
Olio 4500 F/FM
REG 103
Complément pour REG 104 / 105 - Thermostat d’ambiance avec commande à distance
7 716 900 617
70
Olio 4500 F/FM
REG 108
Complément pour REG 105 - Programmateur d’ambiance (mesure, lecture et programme hebdomadaire)
7 716 900 618
307
Olio 4500 F/FM
Accessoires de régulation en fonction de la température ambiante
Désignation
Descriptif
Code article
REG 60
Thermostat d’ambiance avec horloge pour action sur circulateur
7 716 900 712
Prix HT
129
Compatibilité
Olio 4500 F/FM
TRL 7.26 RF
Thermostat d’ambiance sans fil (communication par signal radio)
7 716 780 267
296
Olio 4500 F/FM
REG 22
Moteur de la vanne 4 voies (20 minutes)
7 716 900 639
244
Olio 4500 F/FM
REG 61
REG 60 + REG 22
7 716 900 638
374
Olio 4500 F/FM
Désignation
Descriptif
Code article
Bionibal
1 litre
Inhibiteur de corrosion pour installation de chauffage à eau chaude :
Dosage :
• Sans plancher chauffant et sans raccordement en tubes de type PER, 1 %
• Avec plancher chauffant ou avec radiateurs raccordés en tubes de type PER, 2 %
7 716 900 621
36
Olio 4500 F/FM
Bionibagel
10 litres
Inhibiteur de corrosion et antigel pour installation de chauffage à eau chaude. Il assure une multiprotection : chaudière, radiateurs, plancher chauffant. Inhibiteur de corrosion et antigel à base de
monopropylène glycol, il est non toxique et traçable.
7 716 900 622
111
Olio 4500 F/FM
Divers
Prix HT
Compatibilité
Accessoires et options (suite)
Brûleurs et capots acoustiques
Brûleurs avec réchauffeur de ligne
Référence
Désignation
Descriptif
Brûleur B10 FUV emballé gicleur 0.60/60°S
Brûleur B20 KAV 1,10/60° S
Brûleur avec réchauffeur de ligne fioul 7 716 900 664
adapté aux chaudières
7 716 900 666
Code article
Désignation
Descriptif
Capot emballé Olio 4500 20/30/50F 20FM
7 716 900 684
Capot esthétique et acoustique
adapté à la chaudière pour protection
mécanique du brûleur
7 716 900 685
Prix HT
Compatibilité
950
Olio 4500 F/FM 20/30 kW
881
Olio 4500 F/FM 50 kW
Capots acoustiques
Référence
Capot emballé Olio 4500 30/50FM
Code article
Prix HT
Compatibilité
102
FBON 20H C, FBON 30H C,
FBON 50H C et FBON 20C C T80
102
FBON 30C C T120
et FBON 50C C T120
Caractéristiques des chaufferies, composées de la chaudière seule et du kit chaufferie
Nota : il n’y a pas de kit chaufferie pour Olio 4500 F/FM de 50 kW
Modèles
FBON 20H C
FBON 30H C
FBON 20C C T80
FBON 30C C T120
Code article chaudière seule
7 716 800 755
7 716 800 756
7 716 800 758
7 716 800 759
Code article kit chaufferie
7 716 900 678
7 716 900 679
7 716 900 678
7 716 900 680
Caractéristiques des chaufferies
Nombre de colis
2 : 1 chaudière sur palette emballée et 1 kit chaufferie
Poids à vide chaudière (kg)
131
160
182
235
Poids chaudière emballé (kg)
140
170
195
250
Poids du kit seul (kg)
35
36
35
36
Poids du kit emballé (kg)
38
39
38
39
Poids chaufferie en ordre de marche (kg)
166
196
217
271
Poids de transport (kg)
178
209
233
289
Dimensions (H x l x P) de la chaufferie (mm)
1271 / 884 / 868
1271 / 884 / 868
1641 / 884 / 1068
1641 / 949 / 1228
Volume du vase d’expansion (l)
18
18
18
18
Puissance utile nominal maxi (80/60 °C) (kW)
18
30,2
18
30,2
Débit calorifique nominal maxi (kW)
20
33,5
20
33,5
Rendement sur PCI (80/60 °C) (%)
90,2
90,2
90,2
90,2
Rendement à charge partielle 30 % (%)
91,1
91,4
91,1
91,4
Débit spécifique suivant EN 303-6 (l/min)
—
—
13,9
22
Débit horaire, stockage à 65 °C, ECS à 40 °C (l)
—
—
620
942
Pertes à l’arrêt à ΔT 30 (W)
136
170
136
170
Puissance électrique des auxiliaires (hors circulateurs) (W)
200
200
200
200
Type de circulateur
3 vitesses réglables
3 vitesses réglables
3 vitesses réglables
3 vitesses réglables
Puissance électrique Pn du circulateur (W)
60
60
60
60
Puissance électrique Pmin du circulateur (W)
40
40
40
40
Données Réglementation Thermique de la chaufferie
Kit chaufferie comprenant : Brûleur fioul avec réchauffeur de ligne B 10 FUV pour Olio 4500 F/FM - Capot acoustique - Panoplie de raccordement hydraulique réversible
droite ou gauche comprenant tubes et raccords de liaison, vanne mélangeuse laiton 4 voies à commande manuelle (motorisable), circulateur réglable, vase d’expansion de
18 litres, soupape de sécurité 3 bars, manomètre, piquages remplissage circuit.
FBON 30H C + kit
510
374
1271
1271
FBON 20H C + kit
868
510
884
374
968
884
510
374
884
1068
1641
FBON 30C C T120 + kit
1641
FBON 20C C T80 + kit
640
309
949
1228
Modèles
FBON 20H C
FBON 30H C
FBON 50H C
FBON 20C C T80
FBON 30C C T120
FBON 50C C T120
Code article
7 716 800 755
7 716 800 756
7 716 800 757
7 716 800 758
7 716 800 759
7 716 800 760
Caractéristiques générales
Chauffage seul
Chauffage seul
Chauffage seul
Chauffage seul +
Chauffage seul +
Chauffage seul +
eau chaude sanitaire eau chaude sanitaire eau chaude sanitaire
Catégorie de chaudière
Basse température
Basse température
Basse température
Basse température
Basse température
Basse température
Puissance nominale (80/60 °C) (kW)
18
30,2
48,8
18
30,2
48,8
Energie utilisée
Fioul domestique
Fioul domestique
Fioul domestique
Fioul domestique
Fioul domestique
Fioul domestique
Alimentation électrique
230 V -1 - 50 Hz
230 V -1 - 50 Hz
230 V -1 - 50 Hz
230 V -1 - 50 Hz
230 V -1 - 50 Hz
230 V -1 - 50 Hz
Pression de service chauffage maximale (bar)
3
3
3
3
3
3
Pression de service ECS maximale (bar)
—
—
—
7
7
7
Température eau de circuit de chauffage mini / maxi (°C)
40 / 80
40 / 80
40 / 80
40 / 80
40 / 80
40 / 80
Température eau chaude sanitaire mini / maxi (°C)
40 / 65
40 / 65
40 / 65
40 / 65
40 / 65
40 / 65
Thermostat de sécurité de surchauffe eau (°C)
110
110
110
110
110
110
Départ retour chauffage (")
1
1
1 1/4
1
1
1
Entrée / sortie sanitaire (")
—
—
—
1/2
1/2
1/2
Recyclage ECS (")
—
—
—
1/2
1/2
1/2
Evacuation
B23
B23
B23
B23
B23
B23
Raccordement de fumées type cheminée (mm)
153
153
153
153
153
153
Contenance en eau de la chaudière (l)
16
20
28
20
24
32
Contenance en eau du ballon ECS (l)
—
—
—
80
120
120
Nombre de colis
1 chaudière sur
palette emballée
1 chaudière sur
palette emballée
1 chaudière sur
palette emballée
1 chaudière sur
palette emballée
1 chaudière sur
palette emballée
1 chaudière sur
palette emballée
Poids à vide chaudière (kg)
131
160
217
182
235
285
Poids emballé chaudière (kg)
140
170
230
195
250
300
Dimensions (H x l x P) (mm)
1000 / 510 / 400
1000 / 510 / 500
1000 / 510 / 700
1641 / 510 / 600
1641 / 640 / 760
1641 / 640 / 760
Puissance utile nominale maxi (80/60 °C) (kW)
18
30,2
48,8
18
30,2
48,8
Débit calorifique nominal maxi (kW)
20
33,5
54
20
33,5
54
Rendement sur PCI (80/60 °C) (%)
90,2
90,2
90,3
90,2
90,2
90,3
Rendement à charge partielle 30 %
91,1
91,4
92,1
91,1
91,4
92,1
Débit spécifique suivant EN 303-6 (l/min)
—
—
—
13,9
22
24,2
Débit horaire, stockage à 65 °C, ECS à 40 °C (l)
—
—
—
620
942
1077
Pertes à l’arrêt à ΔT 30 (W)
136
170
124
136
170
124
Puissance électrique des auxiliaires (hors circulateurs) (W)
52
68
98
52
68
98
Type de circulateur
Non
Non
Non
Non
Non
Non
Puissance électrique Pn du circulateur (W)
Non
Non
Non
Non
Non
Non
Puissance électrique Pmin du circulateur (W)
Non
Non
Non
Non
Non
Non
Données Réglementation Thermique de la chaudière nue
FBON 50H C
1000
510
FBON 20C C T80
510
510
500
FBON 30C C T120
600
700
FBON 50C C T120
640
760
1641
400
1641
510
1000
FBON 30H C
1000
FBON 20H C
1641
Dans un souci constant d’améliorer ses produits, la Société Bosch Thermotechnologie se réserve le droit de procéder à toute modification des appareils présentés et de leurs caractéristiques. Document et photos non contractuels. Mars 2012. Référence T30.44296-01
Caractéristiques techniques Olio 4500 F et Olio 4500 FM
640
760
Bosch Thermotechnologie SAS • B.P. 1 • 29410 Saint-Thégonnec • www.bosch-climate.fr
