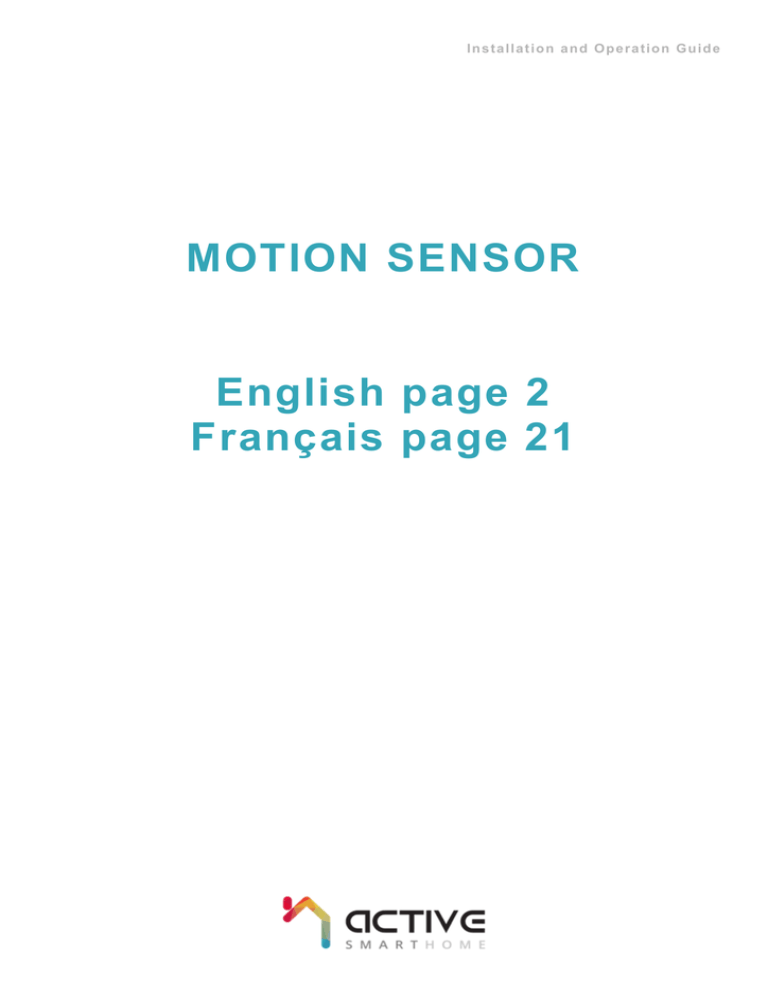

Motion Sensor Proofed bilingue

In s ta lla t io n a n d Op e ra tio n Gu id e
MOTION SENSOR
English page 2
Français page 21
In s ta lla t io n a n d Op e ra tio n Gu id e
CONTENTS
01. INTRODUCTION
03
02. DETECTION AREA AND WORKING CONDITIONS
04
2.1. Installation Recommendations
05
2.2. Battery Tips
05
03. ADDING TO THE ACTIVE SMARTHOME PLATFORM
06
04. SENSOR INSTALLATION
11
4.1. Walk Test
12
05. RESETTING THE FIBARO MOTION SENSOR
13
06. ADDITIONAL SETTINGS
15
07. TECHNICAL DATA AND INFORMATION
18
Fibaro Motion Sensor
Page |
2
In s ta lla t io n a n d Op e ra tio n Gu id e
Technical Assistance
[email protected]
01. INTRODUCTION
The Fibaro Motion Sensor is a sensor used for detecting any movement that occurs
around it. Inspired by nature, the sensor was designed in the shape of a cat’s eye,
Fibaro Motion Sensor
Page |
3
In s ta lla t io n a n d Op e ra tio n Gu id e
enclosed in a white casing with a diameter of less than 44 millimeters. It has a builtin accelerometer for detecting any tampering with the device.
The device is easy to install on a wall or any surface. It detects motion using a
passive IR sensor and motion alarms are signaled by a flashing LED.
The Fibaro Motion Sensor is a battery-powered device and is designed to be
installed quickly and easily on any surface. The LED indicator signals motion. The
Fibaro Motion Sensor can be used for security monitoring systems.
Fibaro Motion Sensor
Page |
4
In s ta lla t io n a n d Op e ra tio n Gu id e
02. DETECTION AREA AND WORKING
CONDITIONS
The Fibaro Motion Sensor’s detection area is shown in figure 01. The Fibaro Motion
Sensor must be installed in a corner of the room or perpendicular to the doors (Fig. 02).
The actual range of the sensor can be influenced by environmental conditions. If any
false motion alarms are reported, check for any moving objects within the sensor’s
detection area, such as trees blowing in the wind, cars passing by or wind turbines. If
all these factors have been eliminated and the device continues to signal false alarms,
install the device in another location.
3m
0m
5m
7m
0m
5m
Figure 01 Fibaro Motion Sensor’s motion detection area
Fibaro Motion Sensor
7m
Page |
5
In s ta lla t io n a n d Op e ra tio n Gu id e
F i g u r e 0 2 F i b a r o M o t i o n S e n s o r ’ s p r o xi m i t y a r e a
2.1. Installation Recommendation
The Fibaro Motion Sensor must not be directed towards any heat source (e.g. radiators,
fireplaces, cookers, etc.) or towards any light source (direct sunlight or lamps). It is not
recommended installing the motion sensor in places prone to draughts. The sensor can
be mounted using screws or the adhesive pad.
2.2. Battery Tips
The Fibaro Motion Sensor can be battery operated. Battery life is approximately 3 years
when in optimum mode. The low battery level notification is displayed in the “Security”
interface next to the icon in the “Main” tab. The device itself, separate from the Active
SmartHome Gateway, also monitors the battery level and a low battery is signaled by
a yellow flashing LED. The Fibaro Motion Sensor can signal a low battery level for
approximately 30 days.
Fibaro Motion Sensor
Page |
6
In s ta lla t io n a n d Op e ra tio n Gu id e
03.
ADDING
TO
THE
SMARTHOME PLATFORM
ACTIVE
The Fibaro Motion Sensor can be added to the Active SmartHome Platform
by using the B-button (Fig. 03).
Figure 03 B-button
To do this, follow these simple instructions:
1. First, ensure that the Fibaro Motion Sensor is near to the Active SmartHome
Gateway, since the process can ONLY be carried out within the direct range
of the Active SmartHome Gateway.
2. Then, open your web browser and access your Active SmartHome Platform.
3. There you can access “Security” and go to the “Settings” page.
4. Now press the “Add Sensor” button and choose the “Motion” option (Fig. 04).
Fibaro Motion Sensor
Page |
7
In s ta lla t io n a n d Op e ra tio n Gu id e
Figure 04 Motion sensor in the Security - Settings page
5. Customize the Motion Sensor, with a name of your choosing, so that you can
identify it more easily. Then, press the button to “Continue” (Fig. 05).
Figure 05 Inserting the name for the Motion Sensor
6. Now take the Motion Sensor. Twist the lid (Fig. 06) and ensure that the battery
is inserted and that there is no insulation strip between the contacts. If there
is no battery, insert a new CR17345 3 V battery ensuring that the polarity is
correct.
Fibaro Motion Sensor
Page |
8
In s ta lla t io n a n d Op e ra tio n Gu id e
Figure 06 Preparing the Motion Sensor for operation
Fibaro Motion Sensor
Page |
9
In s ta lla t io n a n d Op e ra tio n Gu id e
7. On the Motion Sensor, press the B-button three times until the LED turns blue
and the Active SmartHome Gateway beeps once (Fig. 07).
F i g u r e 0 7 Th e p l a t f o r m i s d e t e c t i n g t h e M o t i o n s e n s o r
8. Once detected, the platform will display the Sensor ID. To finalize the
installation process, click on the “Add Sensor” button (Fig. 08).
F i g u r e 0 8 Th e M o t i o n s e n s o r i s d e t e c t e d
Fibaro Motion Sensor
Page |
10
In s ta lla t io n a n d Op e ra tio n Gu id e
You can find all the steps for adding the Motion Sensor to the Active
SmartHome platform at our website.
If the device is not detected, repeat the procedure (as described above by
clicking the button 3 times at a faster speed) or reset (see section 05) the
sensor and repeat the learning procedure.
Fibaro Motion Sensor
Page |
11
In s ta lla t io n a n d Op e ra tio n Gu id e
04. SENSOR INSTALLATION
Installing the Motion Sensor:
1. As before, ensure that the Motion Sensor is near to the Active SmartHome
Gateway, as the process can ONLY be carried out within the direct range of the
Active SmartHome Gateway.
2. Test the Z-Wave network range by performing a Walk Test, ensuring the device
is within range.
3. The Motion Sensor must have been added to the Active SmartHome Platform
first (see section 3).
4. Before adding the Motion Sensor to its final destination ensure that the sensor
is operating and that the Walk Test (see section 4.1.) has been successfully
completed. Then install the sensor’s holder in the desired location (Fig. 9).
5. Start the sensor by pressing the B-button once.
Fibaro Motion Sensor
Page |
12
In s ta lla t io n a n d Op e ra tio n Gu id e
Figure 09 Motion Sensor installation
6. Insert the Motion Sensor in its holder (Fig. 9).
7. Test the sensor’s operation - check whether the LED signals motion detection.
4.1. Walk Test
Chose a suitable location for the Motion Sensor within the range of the Active
SmartHome. To test if the signal is within range, go back to the “Settings” menu in
the “Security” application and enter “Walk Test”. Press the “Test Button” twice on
the Motion Sensor and check that it has been recognized by the Active SmartHome
Gateway, by being displayed on the platform. The device operates smoothly and
easily, and provides reliable information if it has been successfully tested in a
suitable location.
Mounting screws shown in the figure 08 are not included in the package.
Choose a screw type suitable for the building material to which it is being
attached.
Fibaro Motion Sensor
Page |
13
In s ta lla t io n a n d Op e ra tio n Gu id e
05. RESETTING THE MOTION SENSOR
You can use the reset function of the Motion Sensor if the sensor has not been
detected or to delete the memory, which includes all the information on the Z-Wave
network and the main controller. However, the device reset will not remove it from
the Active SmartHome Gateway’s memory. Before resetting the device, it must be
removed from the Active SmartHome Platform.
In order to remove the sensor from the SmartHome Platform, go to the “Settings”
page in “Security” and select the sensor you want to reset from the list. This action
will open the device preferences where you can find the “Remove” button. Click on
it (see figure 10). A pop-up will appear, where you should “Confirm” the removal
of the Fibaro Motion Sensor. By doing so the device will be removed from the
Security page.
Fibaro Motion Sensor
Page |
14
In s ta lla t io n a n d Op e ra tio n Gu id e
Figure 10 Motion Sensor preferences page
To reset the Motion Sensor follow these instructions:
1. Ensure the battery is working and is in place.
2. Press and hold the B-button for 4-6 seconds until the LED lights up.
3. Release the B-button.
4. Press the B-button again briefly.
5. The reset will be confirmed by the LED changing color to red and going out.
Other features of the sensor, supported by the platform, will be available in
the near future.
Fibaro Motion Sensor
Page |
15
In s ta lla t io n a n d Op e ra tio n Gu id e
06. ADDITIONAL SETTINGS
Additional settings may be used so that the sensor can operate independently from
other devices. These features may be set in the “Settings” page for each device
that is available when its pictogram is clicked on in the “Main” tab (see Fig. 11).
Figure 11 Motion in the Settings page
The following settings may be applied to the Fibaro Motion sensor:
Fibaro Motion Sensor
Page |
16
In s ta lla t io n a n d Op e ra tio n Gu id e
BURGLAR – This setting is to report unknown persons entering the premises
where the security module is installed. Once the device has been set using this
parameter, it starts to sense all movements, sounds or vibrations after it has been
armed.
PARTIAL – You can run a partial alarm, which will make the platform ignore all
warnings sent from each device with the Partial setting activated. On the other
hand, if you fully arm the Active SmartHome Gateway, the platform starts to accept
them in Burglar mode as well. For example, you can choose to arm only the
door/window sensors or only the ground floor, and in this way you are only using a
Partial Arm. In this scenario, the alarms from the sensor with the "Partial" setting
are ignored.
However, if you select the Fully Armed option, all sensors will detect and raise an
alarm in the case of an intrusion, including sensors with the "Home Omit" setting.
HOME ACCESS – Devices set to this mode will provide you with an Entry Delay
period so that you have sufficient time to disarm the system. If fully armed, the
platform will act as though the burglar alarm has been set.
ENTRY ZONE – When the system is in disarm mode and if an “Entry Zone” sensor
is triggered, the Active SmartHome Gateway will make a “ding-dong” door chime
sound. In this case you will be alerted each time someone enters a specific area.
24 HOUR – This makes the device operate in Full Arm mode 24 hours a day
immediately after it has been set to this mode.
Fibaro Motion Sensor
Page |
17
In s ta lla t io n a n d Op e ra tio n Gu id e
07.
TECHNICAL
DATA
AND
INFORMATION
Power supply
CR123A battery, 3.6 VDC
LVD 2006/95/WE
EMC 2004/108/WE
EU directive compliance
R&TTE 1999/5/WE
RoHS II
Recommended installation height
2.4 m
Measured Temperature Range
-20 to 1000C
Temperature Measuring Accuracy
0,5 °C (within 0 °C - 40 °C range)
Operating temperature
0 - 40 °C
Supported temperature sensors
single, DS18B20
Light Intensity Measuring Range
0-32000 LUX
Radio protocol
Z-Wave
868.4 MHz EU;
908.4 MHz US;
Radio frequency
921.4 MHz AU/NZ;
869.2 MHz RU;
up to 50 m outdoors
Range
up to 30 m indoors
(depending on terrain and building structure)
Fibaro Motion Sensor
Page |
18
In s ta lla t io n a n d Op e ra tio n Gu id e
When handled carelessly or used in non-specified environmental
conditions, the device may not function properly. It is highly recommended
that all safety precautions are taken to ensure safety and the protection of
property. Depending on the Motion Sensor’s internal conditions (e.g.
operational mode, battery discharge etc.) and on the installation conditions,
this device may not be 100% accurate. However, it can significantly
increase the probability of motion detection.
TABLE DES MATIÈRES
Fibaro Motion Sensor
Page |
19
In s ta lla t io n a n d Op e ra tio n Gu id e
01. INTRODUCTION
03
02. ZONE DE DÉTECTION ET CONDITIONS DE
FONCTIONNEMENT
04
2.1. Recommandations d'installation
2.2. Conseils d'autonomie
05
05
03. AJOUT À LA PLATEFORME ACTIVE SMARTHOME
06
04. INSTALLATION DU DÉTECTEUR
11
4.1. Test de portée
12
05. RÉINITIALISATION DU FIBARO MOTION SENSOR
13
06. RÉGLAGES SUPPLÉMENTAIRES
15
07. DONNÉES TECHNIQUES ET INFORMATIONS
18
Assistance technique
[email protected]
Fibaro Motion Sensor
Page |
20
In s ta lla t io n a n d Op e ra tio n Gu id e
01. INTRODUCTION
Le Fibaro Motion Sensor permet de détecter tout mouvement autour de lui. Inspiré par
la nature, le détecteur a été conçu en forme d'œil de chat, enfermé dans un boîtier
blanc d'un diamètre inférieur à 44 millimètres. Il intègre un accéléromètre pour détecter
tout sabotage du dispositif.
Le dispositif est facile à installer sur un mur ou toute surface. Il détecte les mouvements
par un capteur infrarouge passif et les alarmes de mouvement sont signalées par un
clignotement de l'indicateur LED.
Le Fibaro Motion Sensor est un dispositif à piles et est conçu pour être installé
rapidement et facilement sur n'importe quelle surface. L'indicateur LED signale un
mouvement. Le Fibaro Motion Sensor peut fonctionner pour un système de
surveillance pour la sécurité.
Fibaro Motion Sensor
Page |
21
In s ta lla t io n a n d Op e ra tio n Gu id e
02. ZONE DE DÉTECTION ET CONDITIONS
DE FONCTIONNEMENT
La zone de détection du Fibaro Motion Sensor est indiquée dans la figure 01. Le Fibaro
Motion Sensor doit être installé dans le coin d'une pièce ou perpendiculairement aux
portes (Fig. 02). La portée réelle du détecteur peut être influencée par les conditions
de l'environnement. En cas de fausse détection de mouvement, vérifiez s'il n'y a pas
d'objets en mouvement dans la surface surveillée, comme des arbres avec le vent, des
voitures sur la route ou des éoliennes. Si les fausses détections persistent malgré la
suppression de ces facteurs, nous vous recommandons de déplacer le détecteur à un
autre endroit.
3m
0m
5m
7m
0m
5m
Figure 01 Zone de détection de mouvement du Fibaro Motion Sensor
Fibaro Motion Sensor
7m
Page |
22
In s ta lla t io n a n d Op e ra tio n Gu id e
Figure 02 Zone de proximité du Fibaro Motion Sensor
2.1. Recommandations d'installation
Le Fibaro Motion Sensor ne peut pas être dirigé vers une source de chaleur (comme
des radiateurs, des cheminées, des cuisinières, etc.) ni vers une source de lumière
(lumière naturelle directe ou lampes). Il est déconseillé d'installer le détecteur de
mouvement à des endroits sujets aux courants d'air. Le détecteur peut être fixé à l'aide
de vis ou d'une plaquette adhésive.
2.2. Conseils d'autonomie
Le Fibaro Motion Sensor peut fonctionner avec une pile. La durée de vie de la pile est
de 3 ans environ en mode optimal. L'avertissement de pile faible s'affiche dans
l'interface « Security » (Sécurité) à côté de l'icône dans l'onglet « Main » (Principal).
Le dispositif contrôle lui-même la pile, indépendamment du module de contrôle à
distance Active SmartHome, et il signale une pile faible par une LED jaune clignotante.
Le Fibaro Motion Sensor signale un niveau faible de la pile pendant une durée de 30
jours environ.
Fibaro Motion Sensor
Page |
23
In s ta lla t io n a n d Op e ra tio n Gu id e
03. AJOUT À LA PLATEFORME ACTIVE
SMARTHOME
Le Fibaro Motion Sensor peut être ajouté à la plateforme Active SmartHome à
l'aide du bouton B (Fig. 03).
Figure 03 Bouton B
Pour ce faire, suivez ces quelques instructions :
9. D'abord, assurez-vous que le Fibaro Motion Sensor est à proximité du module
de contrôle à distance Active SmartHome, la procédure ne pouvant être exécutée
QUE lorsque celui-ci est à portée directe du module de contrôle à distance Active
SmartHome.
10.Ensuite, ouvrez votre navigateur Internet et accédez à votre plateforme Active
SmartHome.
Fibaro Motion Sensor
Page |
24
In s ta lla t io n a n d Op e ra tio n Gu id e
11.Vous pouvez ainsi accéder à « Security » (Sécurité) puis « Settings »
(Paramètres).
12.Appuyez sur le bouton « Add Sensor » (ajouter un capteur) puis choisissez
l'option « Motion » (Fig. 04).
Figure 04 Le Motion Sensor dans la page « Security - Settings » (Paramètres)
13.Personnalisez le Motion Sensor à l'aide d'un nom de votre choix, afin de pouvoir
l'identifier plus facilement. Ensuite, appuyez sur le bouton « Continue »
Figure 05 Insertion du nom pour le Motion Sensor
(Continuer) (Fig. 05).
Fibaro Motion Sensor
Page |
25
In s ta lla t io n a n d Op e ra tio n Gu id e
14.Prenez à présent le Motion Sensor. Tournez le couvercle (Fig. 06) et assurezvous que la pile est insérée et qu'il n'y a aucun pont thermique entre les contacts.
S'il n'y a pas de pile, insérez une nouvelle pile 3 V CR17345 en veillant au sens
de la polarité.
Figure 06 Préparation du Motion Sensor pour la mise en marche
Fibaro Motion Sensor
Page |
26
In s ta lla t io n a n d Op e ra tio n Gu id e
15.Sur le Motion Sensor, appuyez trois fois sur le bouton B jusqu'à ce que la LED
passe au bleu et que le portail Active SmartHome bippe une fois (Fig. 07).
Figure 07 La plateforme détecte le Motion Sensor
16.Une fois détectée, la plateforme affichera l'identification du détecteur. Pour
finaliser le processus d'installation, cliquez sur le bouton « Add Sensor »
(Ajouter un détecteur) (Fig 08).
Figure 08 Le Motion Sensor est détecté
Fibaro Motion Sensor
Page |
27
In s ta lla t io n a n d Op e ra tio n Gu id e
Vous pouvez retrouver toutes les étapes d'ajout du Motion Sensor à la
plateforme Active SmartHome sur notre site internet.
Si le dispositif n'est pas détecté, répétez la procédure (tel que décrit ci-dessus
en cliquant trois fois sur le bouton à vitesse plus élevée) ou réinitialisez (voir
section 05) le détecteur et répétez la procédure de reconnaissance.
Fibaro Motion Sensor
Page |
28
In s ta lla t io n a n d Op e ra tio n Gu id e
04. INSTALLATION DU DÉTECTEUR
Pour installer le Motion Sensor :
8. Comme précédemment, assurez-vous que le Motion Sensor est à proximité du
module de contrôle à distance Active SmartHome, la procédure ne pouvant être
exécutée QUE lorsque celui-ci est à portée directe du module de contrôle à distance
Active SmartHome.
9. Testez la portée du réseau Z-Wave en exécutant un test de marche tout en veillant
à ce que le dispositif reste à portée.
10.Le Motion Sensor doit d'abord avoir été ajouté à la plateforme Active SmartHome
(voir section 3).
11.Avant d'ajouter le Motion Sensor à son emplacement final, veillez à ce que le
détecteur soit en état de marche et que le test de portée ait été réalisé avec succès
(voir section 4.1.). Installez la fixation du détecteur à l'endroit désiré (Fig. 09).
12.Démarrez le détecteur en appuyant une fois sur le bouton B.
Fibaro Motion Sensor
Page |
29
In s ta lla t io n a n d Op e ra tio n Gu id e
Figure 09 Installation du Motion Sensor
13.Insérez le Motion Sensor dans sa fixation (Fig. 9).
14.Vérifiez le fonctionnement du détecteur : assurez-vous que la l'indicateur LED
signale la détection d'un mouvement.
4.1. Test de portée
Choisissez un endroit adapté au Motion Sensor et dans la portée du module de contrôle
à distance Active SmartHome. Pour voir si le signal est à portée, retournez dans le
menu « Settings » (Paramètres) dans l'application « Security » (Sécurité) et entrez
dans « Walk Test » (Test de portée). Appuyez une fois sur le « Test Button » (Bouton
de test) sur le Flood Sensor et vérifiez qu'il a été reconnu par le module de contrôle à
distance Active SmartHome et que la plateforme l'affiche. Le dispositif fonctionne
facilement et assure une information fiable s'il a été testé avec succès à un endroit
adapté.
Les vis de fixation indiquées dans la figure 08 ne sont pas incluses dans le
package. Choisissez un type de vis approprié au matériel de montage auquel
il est attaché.
Fibaro Motion Sensor
Page |
30
In s ta lla t io n a n d Op e ra tio n Gu id e
05.
RÉINITIALISATION
DU
MOTION
SENSOR.
Vous pouvez utiliser la fonction de réinitialisation du Motion Sensor au cas où le
détecteur n'est pas détecté ou pour effacer la mémoire, laquelle renferme toutes les
informations sur le réseau Z-Wave et le contrôleur principal. Toutefois, la réinitialisation
du dispositif ne l'effacera pas de la mémoire du module de contrôle à distance Active
SmartHome. Avant de réinitialiser le dispositif, il doit être retiré de la plateforme Active
SmartHome.
Afin de retirer le détecteur de la plateforme Active SmartHome, allez dans la page
« Settings » (Paramètres) puis « Security » (Sécurité) et sélectionnez dans la liste le
détecteur que vous voulez réinitialiser. Cette action ouvrira les préférences du dispositif
où se trouve le bouton « Remove » (Retirer). Cliquez dessus (voir figure 10). Une
fenêtre contextuelle s'affichera, où vous devez sélectionner « Confirm » (Confirmer)
pour retirer le Fibaro Motion Sensor. De cette façon, le dispositif sera retiré de la page
de sécurité.
Fibaro Motion Sensor
Page |
31
In s ta lla t io n a n d Op e ra tio n Gu id e
Figure 10 Page des préférences du Motion Sensor
Pour réinitialiser le Motion Sensor, suivez ces instructions :
6. Assurez-vous que la pile est en place et qu'elle fonctionne.
7. Appuyez sur le bouton B et maintenez-le enfoncé pendant 4 à 6 secondes jusqu'à
ce que l'indicateur LED s'allume.
8. Relâchez le bouton B.
9. Appuyez à nouveau brièvement sur le bouton B.
10.La réinitialisation sera confirmée par le passage au rouge de l'indicateur LED,
avant son extinction.
D'autres fonctionnalités du détecteur, supportées par la plateforme, seront
bientôt disponibles.
Fibaro Motion Sensor
Page |
32
In s ta lla t io n a n d Op e ra tio n Gu id e
06. RÉGLAGES SUPPLÉMENTAIRES
Les réglages supplémentaires peuvent être utilisés pour que le détecteur puisse
fonctionner indépendamment des autres dispositifs. Ces fonctionnalités peuvent être
paramétrées dans la page « Settings » (Paramètres) pour chaque dispositif
disponible, quand on clique sur son pictogramme dans l'onglet « Main » (Principal)
(voir figure 11).
Figure 11 Le Motion Sensor dans la page des paramètres
Fibaro Motion Sensor
Page |
33
In s ta lla t io n a n d Op e ra tio n Gu id e
Les réglages suivants peuvent être appliqués au Motion Sensor :
« BURGLAR » (Intrusion) – Ce mode sert à signaler des personnes étrangères qui
pénètrent dans les locaux où le module de sécurité est installé. Une fois que le dispositif
a été armé à l'aide de ce mode, il devient sensible à tous les mouvements, sons ou
vibrations.
« PARTIAL » (Partiel) – Vous pouvez activer une alarme partielle qui permettra à la
plateforme d'ignorer tous les avertissements émis par chaque dispositif dont le mode
« Partial » (Partiel) sera activé. D'autre part, si vous armez totalement le module de
contrôle à distance Active Smart Home, la plateforme commencera à les accepter en
mode « Burglar » (Intrusion) également. Par exemple, vous pouvez choisir d'armer
uniquement les Door/Window Sensors ou uniquement le rez-de-chaussée, et ainsi de
n'utiliser qu'un armement en mode « Partial » (Partiel). Dans ce cas, les alarmes du
détecteur en mode « Partial » (Partiel).
Toutefois, si vous sélectionnez le mode « Fully Armed » (Armement total), tous les
détecteurs détecteront et déclencheront une alarme dans le cas d'une intrusion, y
compris les détecteurs en mode « Home Omit » (Ignorer maison).
« HOME ACCESS » (Accès maison) – Les dispositifs branchés sur ce mode vous
laissent un délai d'entrée suffisant pour désarmer le système. En armement total, la
plateforme fonctionnera comme si l'alarme avait été branchée sur le mode « Burglar »
(Intrusion).
« ENTRY ZONE » (Zone d'entrée) – Lorsque le système est désarmé et que le
détecteur d'une « zone d'entrée » est déclenché, le module de contrôle à distance
Active SmartHome émettra un bruit de sonnette. Dans ce cas, vous serez alerté
chaque fois que quelqu'un pénètre dans une zone spécifique.
Fibaro Motion Sensor
Page |
34
In s ta lla t io n a n d Op e ra tio n Gu id e
« 24 HOUR » (24 heures) – Ce mode activera le dispositif en mode armement total 24
heures sur 24 immédiatement après avoir été branché.
Fibaro Motion Sensor
Page |
35
In s ta lla t io n a n d Op e ra tio n Gu id e
07.
DONNÉES
TECHNIQUES
ET
INFORMATIONS
Alimentation électrique
Pile CR123A, 3,6 V
LVD 2006/95/CE
EMC 2004/108/CE
Conformité avec les normes UE
R&TTE 1999/5/CE
RoHS II
Hauteur d'installation recommandée
2,4 m
Plage de mesure du capteur de températures
-20 à 100oC
Précision de mesure du capteur de températures 0,5 °C (pour la plage 0 - 40 °C)
Température de fonctionnement
0 - 40 °C
Détecteurs de température supportés
uniques, DS18B20
Précision de mesure du capteur de luminosité
0-32000 LUX
Protocole radio
Z-Wave
868,4 MHz UE ;
908,4 MHz US ;
Fréquence radio
921,4 MHz AU/NZ ;
869,2 MHz RU ;
jusqu'à 50 mètres à l'extérieur
Portée
jusqu'à 30 mètres à l'intérieur
(en fonction du terrain et de la structure du
bâtiment)
Fibaro Motion Sensor
Page |
36
In s ta lla t io n a n d Op e ra tio n Gu id e
S'il n'est pas manipulé avec soin ou s'il est utilisé dans des conditions non
appropriées, le dispositif peut ne pas fonctionner correctement. Il est fortement
recommandé de prendre toutes les mesures de précaution pour assurer la
sécurité et la protection des biens. Selon les conditions internes du Motion
Sensor (comme le mode de fonctionnement, l'état de la pile, etc.) et les
conditions d'installation, ce dispositif peut ne pas être fiable à 100 %. Toutefois,
il augmente de manière significative la probabilité de détection d'un
mouvement.
Fibaro Motion Sensor
Page |
37
