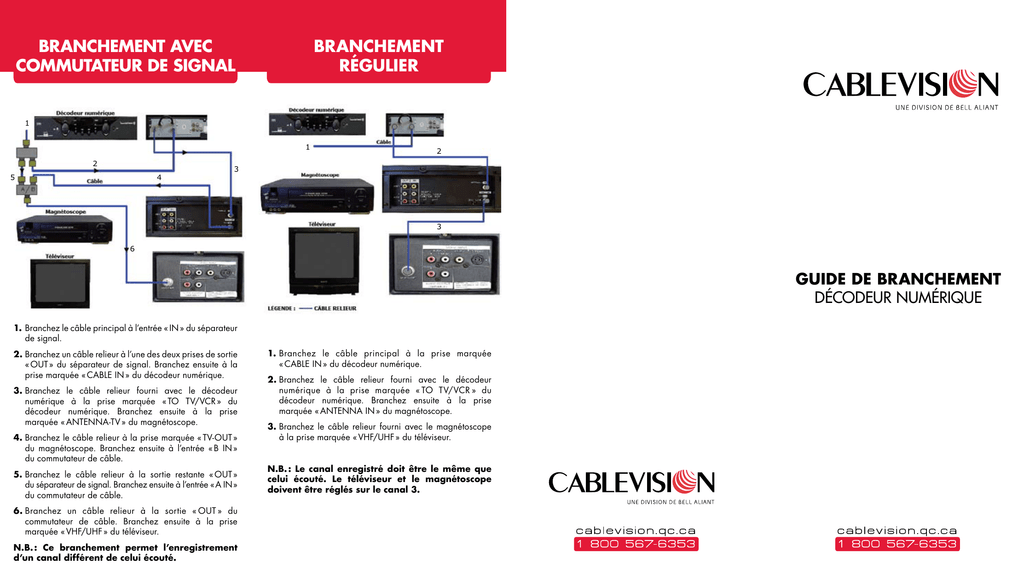

branchement avec commutateur de siGnaL

Branchement avec
commutateur de signal
Branchement
régulier
1
1
2
5
4
2
3
3
6
Guide de branchement
Décodeur numérique
1.Branchez le câble principal à l’entrée « IN » du séparateur
de signal.
2.Branchez un câble relieur à l’une des deux prises de sortie
« OUT » du séparateur de signal. Branchez ensuite à la
prise marquée « CABLE IN » du décodeur numérique.
3.Branchez le câble relieur fourni avec le décodeur
numérique à la prise marquée « TO TV/VCR » du
décodeur numérique. Branchez ensuite à la prise
marquée « ANTENNA-TV » du magnétoscope.
4.Branchez le câble relieur à la prise marquée « TV-OUT »
du magnétoscope. Branchez ensuite à l’entrée « B IN »
du commutateur de câble.
5.Branchez le câble relieur à la sortie restante « OUT »
du séparateur de signal. Branchez ensuite à l’entrée « A IN »
du commutateur de câble.
6.Branchez un câble relieur à la sortie « OUT » du
commutateur de câble. Branchez ensuite à la prise
marquée « VHF/UHF » du téléviseur.
N.B. : Ce branchement permet l’enregistrement
d’un canal différent de celui écouté.
1.Branchez le câble principal à la prise marquée
« CABLE IN » du décodeur numérique.
2.Branchez le câble relieur fourni avec le décodeur
numérique à la prise marquée « TO TV/VCR » du
décodeur numérique. Branchez ensuite à la prise
marquée « ANTENNA IN » du magnétoscope.
3.Branchez le câble relieur fourni avec le magnétoscope
à la prise marquée « VHF/UHF » du téléviseur.
N.B. : Le canal enregistré doit être le même que
celui écouté. Le téléviseur et le magnétoscope
doivent être réglés sur le canal 3.
Branchement avec
séparateur de signal
RAPPEL
Branchement
avec fils RCA
Branchement avec câbles de type
« composant » pour le décodeur
Haute définition
Pour assurer le bon fonctionnement de votre
nouveau décodeur numérique :
1.Assurez-vous que tous vos appareils sont bien branchés.
2.Vérifiez que le petit fil de raccordement noir*** est
toujours en place (pour les modèles de décodeur
DCT 2000 ou DCT 2500 seulement).
3.Dans le cas du branchement régulier, assurez-vous que
votre magnétoscope et votre téléviseur sont réglés sur
le canal 3.
2
2
3
1
A BC
1
3
5
4
C B
A
4.Dans le cas du branchement avec fils RCA, vérifiez que
votre magnétoscope est en mode auxiliaire.
5.Si un problème persiste, branchez l’entrée du câble
principal directement au téléviseur. Si le service
fonctionne bien, c’est l’un des appareils (décodeur
numérique ou magnétoscope) qui est défectueux.
6.Si toutefois le service de câble semble interrompu,
contactez le Service des réparations de Cablevision
au 1 800 567-6353.
Pour toute information technique
concernant l’installation de votre décodeur numérique,
contactez le Service des réparations de Cablevision :
1 800 567-6353 ou [email protected].
Bonne installation !
1.Branchez le câble principal à l’entrée « IN » du séparateur
de signal.
1.Branchez le câble principal à l’entrée « IN » du séparateur
de signal.
1.Raccordez d’abord le câble de la prise murale dans
l’entrée « IN » du décodeur numérique.
2.Branchez un câble relieur à l’une des deux prises de sortie
« OUT » du séparateur de signal. Branchez ensuite à
la prise marquée « CABLE IN » du décodeur numérique.
2.Branchez un câble relieur à l’une des deux prises de sortie
« OUT » du séparateur de signal. Branchez ensuite à la
prise marquée « CABLE IN » du décodeur numérique.
2.Branchez votre décodeur dans l’alimentation électrique
et mettez-le sous tension.
3.Branchez le câble relieur fourni avec le décodeur
numérique à la prise marquée « TO TV/VCR » du décodeur
numérique. Branchez ensuite à la prise « ANTENNE IN »
du magnétoscope.
3.Branchez un câble relieur à la prise restante « OUT »
du séparateur de signal. Branchez ensuite à la prise
marquée « Antenne » du téléviseur.
4.Branchez le câble relieur de votre magnétoscope à la
prise marquée « TV OUT » du magnétoscope. Branchez
ensuite à la prise « B » du téléviseur.
5.Branchez un câble relieur à la prise restante « OUT »
du séparateur de signal. Branchez ensuite à la prise
marquée « A » du téléviseur.
*** Important
Ne jamais enlever le petit fil de raccordement noir.
N.B. : Ce branchement permet l’enregistrement
d’un canal différent de celui écouté.
4.Fils RCA : A = rouge, B = blanc, C = jaune. Branchez les
fils RCA identifiés A, B et C en suivant le schéma illustré
ci-haut, c’est-à-dire de la prise « OUT » du décodeur à la
prise « IN » du magnétoscope, suivi de la prise « OUT »
du magnétoscope à la prise « IN » du téléviseur. Chaque
fil RCA doit être placé dans la prise de même couleur.
N. B. : Cette installation permet l’enregistrement
d’un canal différent de celui écouté. Le magnétoscope doit cependant être en position auxiliaire.
3.Reliez la deuxième sortie « OUT » à l’entrée « IN » de
votre téléviseur.
4.Branchez les sorties « AUDIO OUT » (rouge-blanc)
de votre décodeur numérique dans les entrées
« AUDIO IN » (rouge-blanc) de votre téléviseur.
5.Branchez les sorties « VIDEO OUT » (vert-bleu-rouge)
de votre décodeur dans les entrées « VIDEO IN » (vertbleu-rouge) de votre téléviseur à l’aide des câbles
de type « COMPOSANT ».
