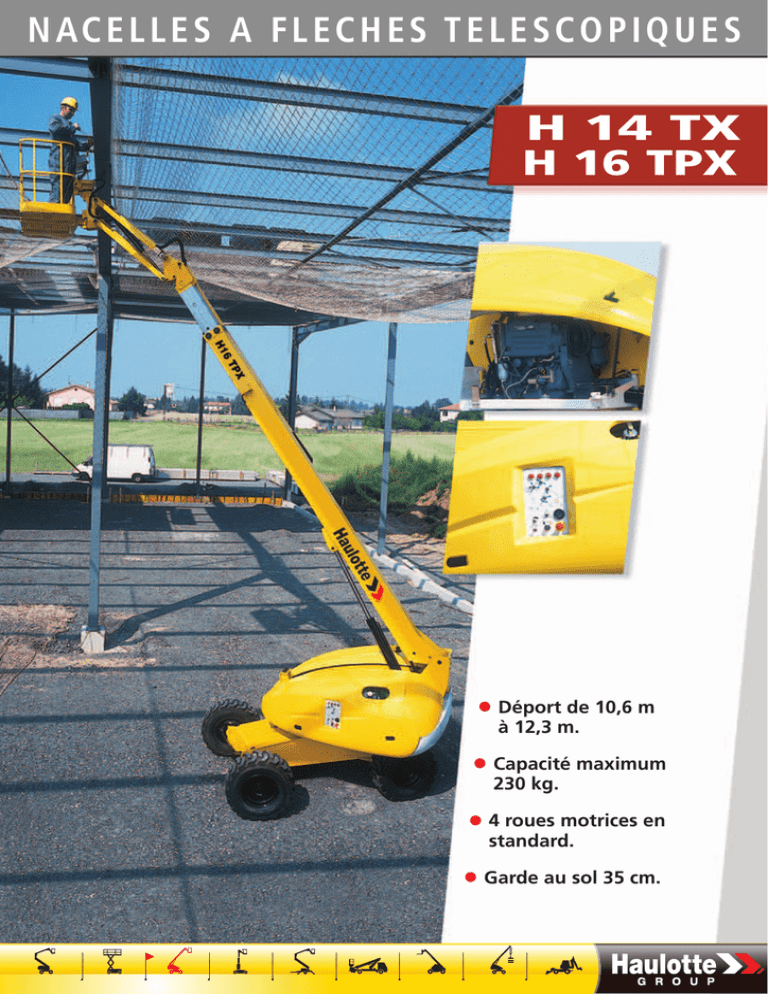

nacelles a fleches telescopiques h 14 tx h 16 tpx

N AC E L L E S A F L E C H E S T E L E S C O P I Q U E S
H 14 TX
H 16 TPX
• Déport de 10,6 m
à 12,3 m.
• Capacité maximum
230 kg.
• 4 roues motrices en
standard.
• Garde au sol 35 cm.
Nacelles à flèches télescopiques
Les avantages
Haulotte®
• Blocage différentiel hydraulique,
4 roues motrices et une garde au
sol de 35 cm permettant une
utilisation tout terrain
• H 16 TPX : accessibilité optimisée
grâce au pendulaire à mouvement
vertical positif et négatif 140
(-70°/+70°)
• Rotation de la tourelle 360° en
continu
• Rotation panier hydraulique 180°
• Position repliée facilitant le
stockage et le transport
• Productivité augmentée grâce à des
commandes entièrement
proportionnelles et simultanées
• Sécurité augmentée grâce au
limiteur de charge en nacelle
• Robuste, fiable et facile à entretenir
EQUIPEMENT
STANDARD
• Moteur Diesel Deutz
• 4 roues motrices et 2 roues
directrices avants
• Contrôleur de dévers 5°
• Circuit électrique de commande 12 V
• Batteries de démarrage
12 V - 95 Ah - 450 A
• Limiteur de charge dans panier
• Mise en roue libre
• Klaxon
• Groupe électrique de descente de
secours
• Compteur horaire
• Broche blocage orientation
• Anneaux de remorquage et
d’élingage
• 2 anneaux dans panier pour harnais
de sécurité
OPTIONS &
ACCESSOIRES
• H 16 TPX : panier large (2,3 m x 0,8 m)
• Prise électrique dans panier
• Gyrophare
• Phare de travail
• Bruiteur de translation
• Module de démarrage codé
• Huile biodégradable
• Pot catalytique
• Moteur essence/gaz
• Génératrice 3kW
• Kit pays froid
• Kit pays chaud
H 16 TPX
CARACTERISTIQUES
H 14 TX
H 16 TPX
Hauteur de travail
14,07 m
15,44 m
Hauteur de plate-forme
12,07 m
13,44 m
Déport maximum
10,6 m
12,3 m
Capacité maximum
230 kg
230 kg
Débattement pendulaire
n/a
140° (-70° / +70°)
Longueur pendulaire
n/a
1,5 m
 Longueur repliée
7,60 m
8,42 m
 Largeur
2,30 m
2,30 m
 Hauteur repliée
2,21 m
2,21 m
 Empattement
2m
2m
 Garde au sol
35 cm
35 cm
 x  Dimensions plate-forme
2,3 m x 0,8 m
1,8 m x 0,8 m
Longueur transport
7,60 m
6,71 m
Hauteur transport
2,21 m
2,50 m
Déport arrière
0,8 m
0,8 m
Vitesse de translation
6 km/h
6 km/h
Rayon de braquage extérieur (roue)
4,80 m
4,80 m
Rotation hydraulique tourelle
360° continue
360° continue
Rotation plate-forme hydraulique
180°
180°
Moteur
Diesel Deutz F 3L 1011 F - 28 kW - 38 CV
Commandes
Proportionnelles
Proportionnelles
Pente maximum
50%
50%
Pneus gonflés mousse
Sks Hauler - 14 - 17,5
Sks Hauler - 14 - 17,5
Réservoir hydraulique
150 l
150 l
Réservoir gasoil
150 l
150 l
Poids total
6050 kg
6650 kg
HAULOTTE FRANCE • ZI Mi Plaine - 69800 Saint-Priest • Tél. +33 (0) 4 72 88 05 70 • Fax +33 (0) 4 72 88 01 43
2420604460 - Ed. 12/2005 - Copyright © par Pinguely – Haulotte – Nous nous réservons le droit de modifier les caractéristiques techniques de ce document sans préavis – photos non contractuelles.
H 14 TX
H 16 TPX
