Mobilia - SDL Lighting

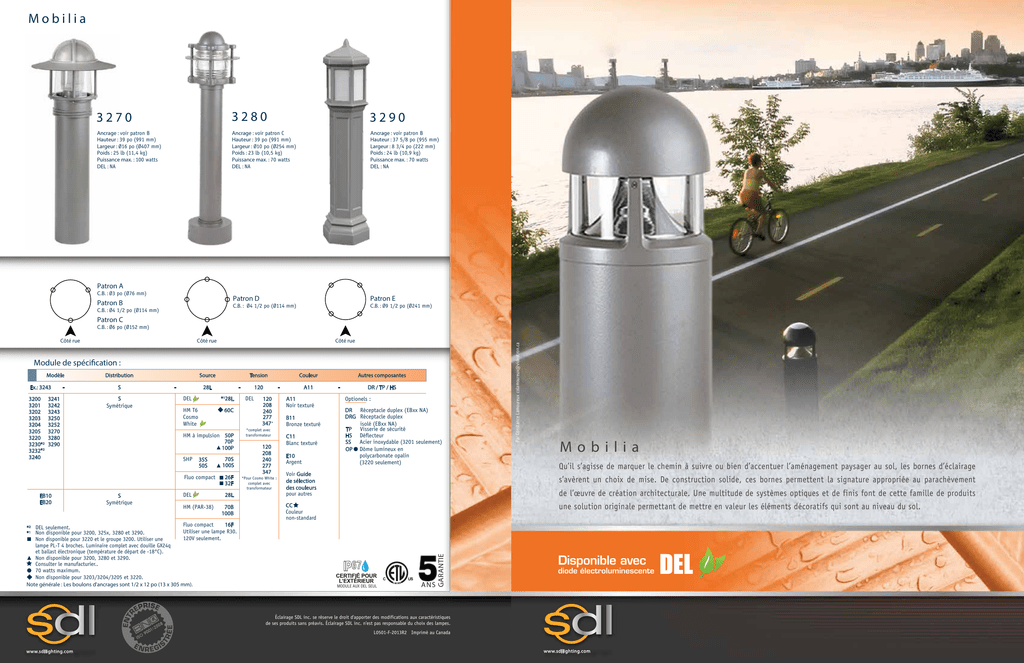

Mobilia
3270
3280
3290
Ancrage : voir patron B
Hauteur : 39 po (991 mm)
Largeur : Ø16 po (Ø407 mm)
Poids : 25 lb (11,4 kg)
Puissance max. : 100 watts
DEL : NA
Ancrage : voir patron C
Hauteur : 39 po (991 mm)
Largeur : Ø10 po (Ø254 mm)
Poids : 23 lb (10,5 kg)
Puissance max. : 70 watts
DEL : NA
Ancrage : voir patron B
Hauteur : 37 5/8 po (955 mm)
Largeur : 8 3/4 po (222 mm)
Poids : 24 lb (10,9 kg)
Puissance max. : 70 watts
DEL : NA
Patron D
Patron E
Patron A
C.B. : Ø3 po (Ø76 mm)
Patron B
C.B. : Ø4 1/2 po (Ø114 mm)
C.B. : Ø4 1/2 po (Ø114 mm)
C.B. : Ø9 1/2 po (Ø241 mm)
Patron C
Côté rue
Côté rue
Côté rue
Module de spécification :
Ex.: 3243
3200
3201
3202
3203
3204
3205
3220
3230*2
3232*2
3240
-
3241
3242
3243
3250
3252
3270
3280
3290
EB10
EB20
Distribution
S
S
Symétrique
Source
Tension
28L
DEL
HM T6
Cosmo
White
60C
HM à impulsion 50P
70P
100P
SHP
S
Symétrique
35S
50S
70S
100S
Fluo compact
26F
32F
DEL
28L
HM (PAR-38)
120
*128L
70B
100B
Fluo compact
16F
*2 DEL seulement.
Utiliser une lampe R30.
*1 Non disponible pour 3200, 325x, 3280 et 3290.
120V seulement.
Non disponible pour 3220 et le groupe 3200. Utiliser une
lampe PL-T 4 broches. Luminaire complet avec douille GX24q
et ballast électronique (température de départ de -18°C).
Non disponible pour 3200, 3280 et 3290.
Consulter le manufacturier..
70 watts maximum.
Non disponible pour 3203/3204/3205 et 3220.
Note générale : Les boulons d'ancrages sont 1/2 x 12 po (13 x 305 mm).
DEL
Couleur
A11
-
120
208
240
277
347*
*complet avec
transformateur
120
208
240
277
347
*Pour Cosmo White :
complet avec
transformateur
A11
Noir texturé
B11
Bronze texturé
C11
Blanc texturé
E10
Argent
Autres composantes
-
DR / TP / HS
Optionels :
DR Réceptacle duplex (EBxx NA)
DRG Réceptacle duplex
isolé (EBxx NA)
TP Visserie de sécurité
HS Déflecteur
SS Acier inoxydable (3201 seulement)
OP Dôme lumineux en
polycarbonate opalin
(3220 seulement)
Voir Guide
de sélection
des couleurs
pour autres
Mobilia
Qu’il s’agisse de marquer le chemin à suivre ou bien d’accentuer l’aménagement paysager au sol, les bornes d’éclairage
s’avèrent un choix de mise. De construction solide, ces bornes permettent la signature appropriée au parachèvement
de l’œuvre de création architecturale. Une multitude de systèmes optiques et de finis font de cette famille de produits
une solution originale permettant de mettre en valeur les éléments décoratifs qui sont au niveau du sol.
CC
Couleur
non-standard
MODULE AUX DEL SEUL
A NS
GARANTIE
Modèle
Par Constance Lamoureux [email protected]
C.B. : Ø6 po (Ø152 mm)
Disponible avec
diode électroluminescente
Éclairage
SDL
inc.
reserves
the right
to modify
the des
characteristics
of its
without
Éclairage
SDL
inc.
se réserve
le droit
d'apporter
modifications
auxproducts
caractéristiques
prior noti‟cation.
Éclairages
SDLSDL
inc.inc.
is not
for thedu
choice
thelampes.
lamps.
de ses produits
sans préavis.
Éclairage
n'estresponsible
pas responsable
choixofdes
L0701-A-2013R1 Imprimé
Printed au
in Canada
L0501-F-2013R2
www.sdllighting.com
www.sdllighting.com
DEL
EB10
EB20
3230
3232
3250
3252
3240
3241
3242
3243
Ancrage : voir patron E
Hauteur : 47 1/2 po (1207 mm)
Largeur : Ø9 1/4 po (Ø235 mm)
Largeur de la base : Ø12 1/2 po (Ø318 mm)
Poids : 38 lb (17,3 kg)
Puissance max. : 100 watts (PAR-38)
DEL : 28W
Ancrage : voir patron E
Hauteur : 47 1/2 po (1207 mm)
Largeur : Ø9 1/4 po (Ø235 mm)
Largeur de la base : Ø12 1/2 po (Ø318 mm)
Poids : 35 lb (15,9 kg)
Puissance max. : 100 watts (PAR-38)
DEL : 28W
Hauteur : 15 1/2 po (394 mm)
Largeur : Ø8 po (Ø204 mm)
DEL : 28W
HID: NA
Hauteur : 17 3/4 po (451 mm)
Largeur : Ø8 po (Ø204 mm)
DEL: 28W
HID: NA
Ancrage : voir patron A
Hauteur : 30 po (762 mm)
Largeur : Ø6 po (Ø152 mm)
Poids : 23 lb (10,5 kg)
Puissance max. : 100 watts
DEL : NA
Ancrage : voir patron A
Hauteur : 29 1/2 po (749 mm)
Largeur : Ø6 po (Ø152 mm)
Poids : 23 lb (10,5 kg)
Puissance max. : 100 watts
DEL : NA
Ancrage : voir patron A
Hauteur : 39 po (991 mm)
Largeur : Ø8 po (Ø204 mm)
Poids : 22 lb (10 kg)
Puissance max. : 100 watts
DEL : 28W
Ancrage : voir patron A
Hauteur : 39 po (991 mm)
Largeur : Ø8 po (Ø204 mm)
Poids : 26 lb (11,9 kg)
Puissance max. : 100 watts
DEL : 28W
Ancrage : voir patron A
Hauteur : 36 3/4 po (934 mm)
Largeur : Ø8 po (Ø204 mm)
Poids : 20 lb (9,1 kg)
Puissance max. : 100 watts
DEL : 28W
Ancrage : voir patron A
Hauteur : 36 3/4 po (934 mm)
Largeur : Ø8 po (Ø204 mm)
Poids : 22 lb (10 kg)
Puissance max. : 100 watts
DEL : 28W
3220
3202
3201
3 2 0 1-S S
3203
Ancrage : voir patron A
Hauteur : 39 po (991 mm)
Largeur : Ø6 po (Ø153 mm)
Poids : 20 lb (9,1 kg)
Puissance max. : 100 watts
DEL : 28W
Option acier inoxydable
Ancrage : voir patron A
Hauteur : 39 po (991 mm)
Largeur : Ø8 po (Ø204 mm)
Poids : 24 lb (11 kg)
Puissance max. : 100 watts
DEL : 28W
Ancrage : voir patron D
Hauteur : 42 po (1067 mm)
Largeur : Ø8 5/8 po (Ø220 mm)
Poids : 37 lb (16,9 kg)
Puissance max. : 100 watts
LED : 28W
3204
Ancrage : voir patron A
Hauteur : 39 po (991 mm)
Largeur : Ø6 po (Ø153 mm)
Poids : 19 lb (8,7 kg)
Puissance max. : 100 watts
LED : 28W
Ancrage : voir patron A
Hauteur : 39 po (991 mm)
Largeur : Ø8 po (Ø204 mm)
Poids : 24 lb (11 kg)
Puissance max. : 100 watts
LED : 28W
3200
3205
Ancrage : voir patron A
Hauteur : 39 po (991 mm)
Largeur : 5 po (127 mm)
Poids : 20 lb (9,1 kg)
Puissance max. : 70 watts
DEL : NA
Ancrage : voir patron A
Hauteur : 39 po (991 mm)
Largeur : 8 po (203 mm)
Poids : 24 lb (10,9 kg)
Puissance max. : 100 watts
DEL : 28W
