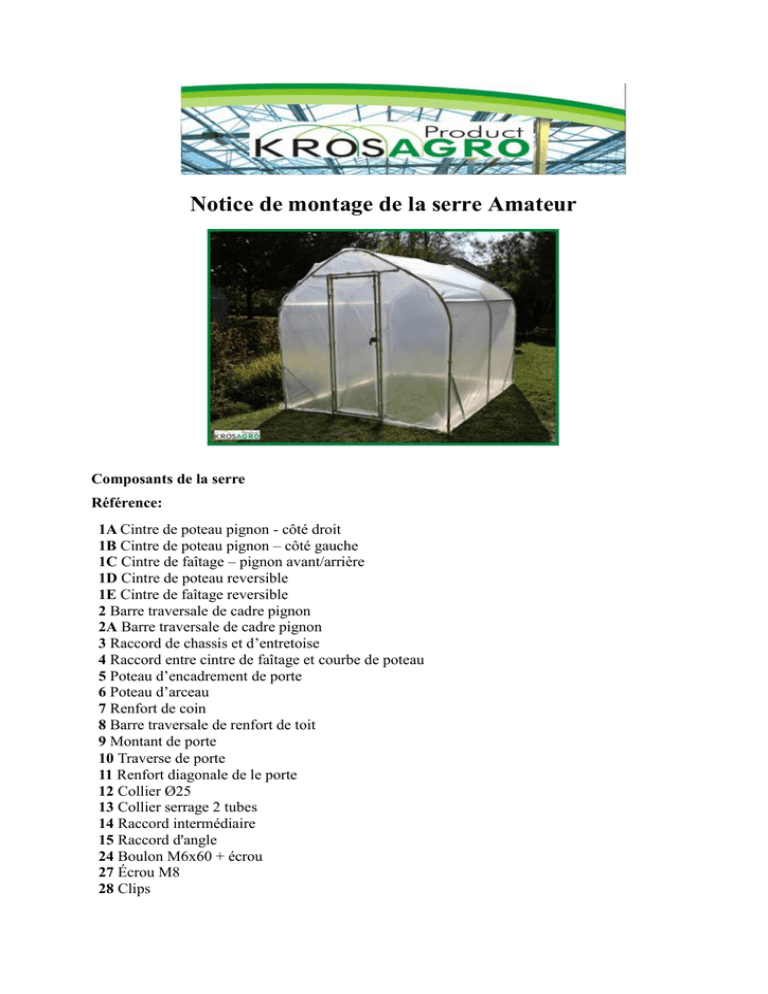

Notice de montage de la serre Amateur

Notice de montage de la serre Amateur
Composants de la serre
Référence:
1A Cintre de poteau pignon - côté droit
1B Cintre de poteau pignon – côté gauche
1C Cintre de faîtage – pignon avant/arrière
1D Cintre de poteau reversible
1E Cintre de faîtage reversible
2 Barre traversale de cadre pignon
2A Barre traversale de cadre pignon
3 Raccord de chassis et d’entretoise
4 Raccord entre cintre de faîtage et courbe de poteau
5 Poteau d’encadrement de porte
6 Poteau d’arceau
7 Renfort de coin
8 Barre traversale de renfort de toit
9 Montant de porte
10 Traverse de porte
11 Renfort diagonale de le porte
12 Collier Ø25
13 Collier serrage 2 tubes
14 Raccord intermédiaire
15 Raccord d'angle
24 Boulon M6x60 + écrou
27 Écrou M8
28 Clips
31 Charnière
32 Verrou à réssorts 100
34 Film thermique UV
Le kit inclus
- les éléments tubulaires galvanisés à chaud
à l'intérieur et à l'extérieur après leur fabrication,
ce qui empêche le processus de corrosion du métal.
- les accessoires (boulons, écroux, clips, charnières)
- le film thermique traité anti-UV
Avant l’installation de la serre, assurez-vous que :


le site, pour le montage de la serre, est bien préparé
le nombre de pièces dans le kit correspond à la spécification jointe
L’assemblage de la serre (l'ordre recommandé) :
Pour un assemblage facile et rapide, commencez par assembler les cintres de poteau pignon et
le cintre de faîtage.
Attachez les cintres à l’aide des raccords et d'autres éléments de renforcement afin d'obtenir
une structure finie pour l'assemblage du film.
Chaque serre se compose de deux cintres de poteau pignon et le nombre de cintre de faîtage, en
fonction de la longueur de la serre.
1. Assemblage d’arceau de devant
a)
-
liste des éléments
cintre « 1A 1B 1C »
raccord « 3 »
raccord d’angel 15L et 15P
poteau d’arceau « 6 »
barre traversale de cadre pignon « 2 »
(pour longueur 3m : 2-2A/ 4m : 2-2A-2A)
barre traversale de renfort de toit « 8 »
(pour longueur 4m : 8-8A)
collier Ø25 « 12 »
boulons et écrous
b) assemblage
En utilisant ci-joint le dessin, associez les éléments ci-dessus dans l’ensemble et dans
l’ordre : 15L-6-1B-4-1C-4-1A-6-15P.
Ensuite, fermez le contour par assemblage un barre traversale de cadre pignon entre 2 (2A2/2A-2-2A) entre les raccords d’angle 15L-15P.
Attention : avant de l’assemblage, mettez les colliers Ø25 sur les poteaux
d’arceau « 6 » et entre les cintres 1A-1C i 1C-1B.
Vissez le barre traversale de renfort de toit sur les colliers entre les poteaux.
2. Assemblage d’arceau intermédiaire
a)
-
liste des éléments
poteau d’arceau « 6 »
raccord intermédiaire « 14 »
raccord entre cintre de faîtage et courbe de poteau « 4 »
cintre de poteau reversible « ID »
cintre de faîtage reversible « IE »
boulons et écrous
b) assemblage
Combinez tous les éléments nécessaires dans l’ordre suivant : 14-6-1D-4-1E-4-1D-6-14 et
vissez-les à l’aide de boulons.
3. Assemblage de la charpente
Associez l’arceau de devant avec d’autres arceaux par raccord de chassis et d’entretoise
« 3 », en terminant à nouveau par arceau de devant.
Attention : mettez sur raccord « 3 », qui se situe entre les éléments « 14 » et « 15 », le collier
Ø25 « 12 », en le combinant par renfort de coin avec le collier sur le poteau « 6 ».
4. Assemblage de porte
a)
-
liste des éléments
poteau d’encadrement de porte « 5 »
montant de porte « 9 »
traverse de porte « 10 »
renfort diagonale de le porte « 11 » (serre 3m et 4m)
collier serrage 2 tubes « 13 »
collier Ø25 (serre 3m et 4m)
b) assemblage
Associez les éléments « 9 » et « 10 » à l’aide de collier serrage 2 tubes « 13 » (pour la serre
3m et 4m, mettez les colliers Ø25 « 12 » sur l’élément « 9 » et les combinez par renfort
diagonale de le porte « 11 »). Fixez le poteau d’encadrement de porte « 5 » sur le paroi de
devant à l’aide de collier serrage 2 tubes sur le barre traversale de cadre pignon « 2 » et sur
le barre traversale de renfort de toit « 8 » sur les deux côtés de la porte. Installez la porte
afin de la mettre au point.
Il est important de tendre le film avant le fixer avec les clips.
Pour une raison d’efficacité thermique et de stabilité de la
structure, creusez 15 à 20 cm de tranchée le long de la serre
afin d’enterrer les 30 cm de débord de film.
Après avoir monté la charpente, fixer les morceaux de film aux
tubes avec les clips en plastique.
Les formes de couverture de toit, de pignons et de porte sont déjà découpées. Il n’y a qu’à
découper la forme de porte du pignon avant (voire : le vidéo sur You Tube:
https://www.youtube.com/watch?v=xH7rjAiF7Xs )
1. Disposer le morceau principale de film sur le toit
de la serre et le fixer par clips tous les 50 cm.
2. Disposer les morceaux de film sur les pignons et les fixer. Découpez une forme
rectangulaire de la porte du pignon avant.
3. Habiller la porte et la fixer à l'encadrement au pignon avant.
La charpente de la serre est résistante contre les conditions extrêmes, alors son démontage
pour la saison hivernale n'est pas nécessaire. Quand même, il est recommandé d’enlever le
film, de le sécher et stocker dans un endroit couvert.
