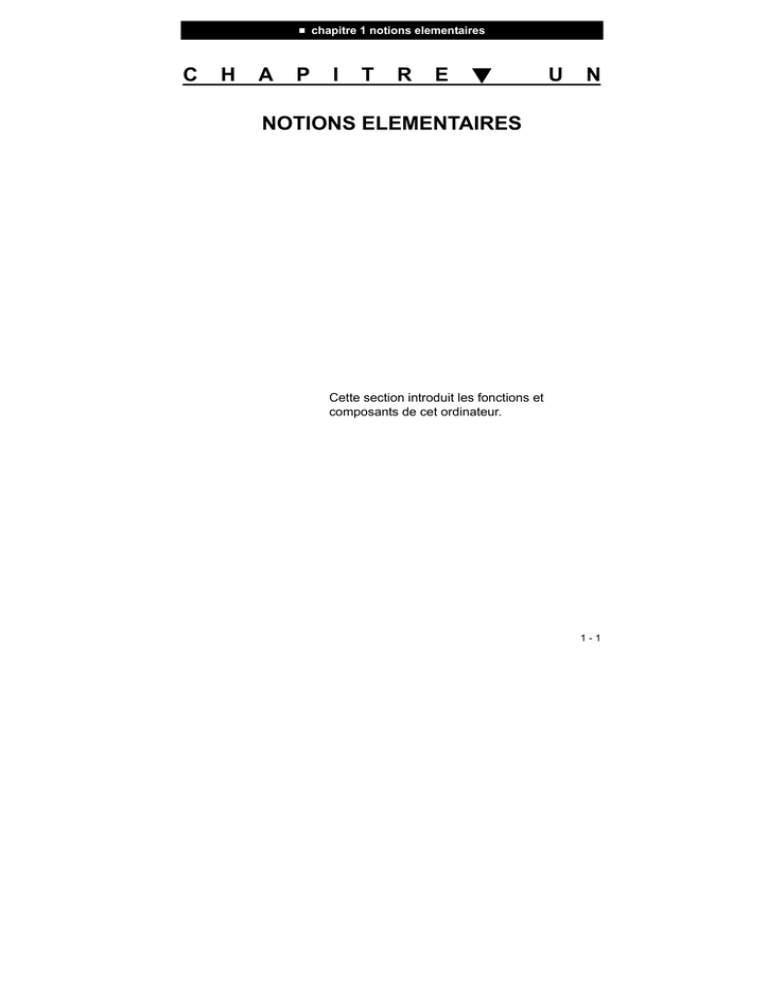

NOTIONS ELEMENTAIRES
Cette section introduit les fonctions et
composants de cet ordinateur.
1-1
Caractéristiques et performance
1-2

Processeur haute performance
L’ordinateur portable est équipé d’un processeur Intel à haute
performance avec la dernière version du procès sub-micron,
des technologies de processeur et largeur de bande à bus
haut. Ce système est équipé d'un processeur Intel Pentium 4
(Prescott) avec la technologie HyperThread, une fréquence de
bus allant jusqu'à 800MHz et un cache L2 d'une taille de 1Mo
(les processeurs Mobile Prescott et Prescott Celeron seront
disponibles et définis quand ils seront introduits plus tard.)

Accélération graphique avancée
Le système est construit avec un processeur vidéo nVidia
GeForce FX Go 5700-VE (NV36M-VE) haute performance
avec mémoire de trame dédiée (jusqu’à 128MO). Le moteur
graphique avancé est compatible DirectX 9,0 et offre les
graphiques 3D les plus rapides, prenant en charge les
derniers jeux, la vidéo de qualité cinéma et les fonctions qui
améliorent considérablement tous les aspects de l’expérience
visuelle de chaque application.

Grand affichage LCD
L’ordinateur est équipé d’un panneau d’affichage TFT 15” à
haute resolution pour un texte clair et des couleurs vibrantes
colors.

Lecteur de carte multifonctions
Certains systèmes sont équipés d’un lecteur de carte multiple
qui supporte les formats des cartes SD, MS, MMC. Ceci
permet l’utilisateur d’accéder plusieurs types de périphériques
à mémoire portable.

Caractéristiques de communication
Le système fournit une carte réseau Ethernet intégrée pour un
réseau local et un modem 56K modem.

Ports Firewire (IEEE1394/1394a) et USB2.0
En plus d’un assortiment complet de ports d’E/S, l’ordinateur
portable offre une connexion IEEE1394 pou un accès
ultra-rapide à des périphériques de vidéo numériques à large
bande passante et ports USB2.0 pour brancher des
périphériques USB.

Réseau sans fil (optionnel du fabricant)
Le module optionnel pour réseau sans fil permet à votre
ordinateur portable de se connecter sans fil à d’autres
systèmes, périphériques ou réseaux compatibles 802.11b.
1-3
Le système au premier coup d’œil
Vue avant
1-4
1.
Loquets du LCD
Les loquets du LCD verrouillent/déverrouillent le panneau
LCD.
2.
Affichage LCD
Le panneau est l’endroit où est affiché le contenu du système.
3.
LED indicatrices d’état
Les LED indicatrices d’état affichent l’état de
verrouillage/déverrouillage de certains fonctions des touches l’activation/désactivation du pavé numérique, Verr Maj, Arrêt
défil - et l’état du disque dur et du lecteur optique. (Voir la
section LED indicatrices d’tat pour plus de détails.)
4.
Microphone incorporé
Le microphone incorporé enregistre les sons.
5.
LED de suspension
Une lumière verte clignotante indique que l’ordinateur est en
mode suspendu. (Voir la section LED indicatrices d’état pour
plus de détails.)
6.
LED d’état alimentation
Cette LED multicolore indique l’état d’alimentation de
l’ordinateur portable. (Voir la section LED indicatrices d’état
pour plus de détails.)
7.
Tablette tactile avec fonction PG PRÉC/SUIV
La tablette tactile est un dispositif de pointage intégré
semblable à une souris. Utilisez les touches PG PREC/SUIV
pour vous déplacer d’une page vers le haut ou le bas dans
Windows.
8.
Port USB2.0
Le port Bus Série Universel (conforme USB2.0) vous permet
de relier une grande variété de périphériques à votre
ordinateur portable par un câble USB avec une vitesse de
transfert de données allant jusqu’à 480 Mb/s. Ce port est
conforme aux standards plug-and-play USB2.0 les plus
récents.
9.
Lecteur de carte multifonctions (Optionnel)
Le lecteur de carte multifonctions intégré vous permet
d’accéder plusieurs types de périphériques à mémoire
portable, tels que des cartes SD, MS et MMC.
1-5
10. Porte série PS/2
C’est là que vous branchez une souris ou un clavier de type
PS/2.
11. Trou pour verrou Kensington
Un verrou de sécurité de type Kensington peut se verrouiller
dans ce trou pour empêcher le vol de l’ordinateur.
12. Grille de ventilation
La grille de ventilation expulse de l’air pour dissiper la chaleur
interne. Ne bloquez pas complètement le passage d’air.
13. Clavier
Le clavier est utilisé pour entrer les données. Il contient un
pavé numérique intégré et des touches de contrôle du curseur.
(Voir la section Clavier pour plus de détails.)
14. Haut-parleurs stéréo intégrés
Les haut-parleurs intégrés assurent la sortie du son en stéréo.
15. Touche de raccourci Internet
La touche de raccourci Internet lance automatiquement
Internet Explorer dans Windows XP ou Windows 2000.
Note: Pour activer la touche de raccourci de Internet et la touche de
raccourci courrier électronique sous le système d’exploitation Windows O/S
autre que Windows XP / 2000, vous devez installer l’application pour les
touches de raccourci située sur le CD-ROM (d:\Utility\Qkeys\SETUP.EXE).
16. Touche de raccourci courrier électronique
La touche de raccourci courrier électronique lance MS
Outlook Express dans Windows XP ou Windows 2000.
1-6
17. Bouton d’alimentation/suspension
Le bouton d’alimentation/suspension allume et arrête
l’ordinateur, et fonctionne également comme une touche de
suspension du système. Appuyez brièvement pour allumer le
système. Appuyez et maintenez enfoncé pendant 3 à 4
secondes pour arrêter le système. Le comportement de cette
touche peut être configurée dans le menu [Démarrer >
Paramètres >Panneau de configuration > Options
d’alimentation > Avancé]. Appuyez à nouveau sur le bouton
d’alimentation/ suspension pour revenir du mode suspendu.
1-7
Vue arrière
Attention: Ne placez pas d’objets lourds sur l’ordinateur. Cela peut
endommager l’affichage
1-8
1.
Grille de ventilation
2.
Port parallèle
Le port parallèle 25 broches permet de relier des
périphériques de port parallèle tels qu’une imprimante.
3.
Port VGA externe
Le port VGA analogique 15 broches sert à relier un moniteur
CRT externe ou un projecteur.
4.
Port Firewire / IEEE 1394 / IEEE1394a
Ceci est un port de données à haut débit. Vous pouvez relier
un périphérique Firewire à ce port.
5.
The fan grill is where air is exchanged to dissipate the internal
heat. Ne bloquez pas complètement le passage d’air.
6.
Port TV (S-Vidéo)
Le port S-Vidéo permet de rediriger la sortie écran vers un
poste de télévision ou tout périphérique de lecture vidéo
analogique. Ce port télévision est compatible Macrovision;
quand un film DVD est lu, la sortie est brouillée pour éviter un
enregistrement analogique.
7.
Prise d’alimentation (Entrée courant continu)
La prise de sortie courant continu du transformateur se
branche ici et alimente l’ordinateur.
8.
Port modem
Ceci est l’endroit où vous branchez la prise téléphone (RJ-11)
pour les fonctions fax/modem.
9.
Port Ethernet / LAN
Ce port permet de vous relier à un concentrateur réseau par
un câble RJ-45 et est conforme au protocole de transmission
10/100Base-TX.
10. Port USB2.0 (x3)
Le port Bus Série Universel (conforme USB2.0) vous permet
de relier une grande variété de périphériques à votre
ordinateur portable par un câble USB avec une vitesse de
transfert de données allant jusqu’à 480 Mb/s. Ce port est
conforme aux standards plug-and-play USB2.0 les plus
récents.
11. Prise écouteurs stéréo
La prise pour écouteurs stéréo (diamètre 3,5 mm) est l’endroit
où vous reliez des écouteurs ou haut-parleurs externes.
1-9
12. Prise pour micro
La prise pour micro (diamètre 3,5 mm) est l’endroit où vous
reliez un micro.
13. Cadran de volume audio
Utilisez le cadran de volume pour contrôler le volume sonore
des haut-parleurs.
14. Lecteur optique (CD-ROM ou DVD-ROM ou CD-RW ou
Combo ou DVD±R/±RW) et bouton d’éjection de disque et
trou d’éjection manuelle
Si votre ordinateur est livré avec un lecteur DVD-ROM, vous
pouvez lire des films DVD ou des CD-ROM classiques. Si
vous avez un lecteur CD-RW ou un lecteur Combo, vous
pouvez enregistrer les données sur un disque CD-R / CD-RW .
Appuyez sur le bouton d’éjection pour faire sortir le plateau du
disque. Le trou d’éjection manuelle vous permet d’éjecter
manuellement un disque bloqué.
15. Emplacement pour cartes PC (PCMCIA Type II) et bouton
d’éjection de la carte
Ceci est l’emplacement où les cartes PC (PCMCIA Type II)
sont insérées. Appuyez sur le bouton d’éjection pour libérer la
carte PC.
16. LED d’état alimentation
Cette LED multicolore indique l’état d’alimentation de
l’ordinateur portable. (Voir la section LED indicatrices d’état
pour plus de détails.)
17. LED de suspension
Une lumière orange clignotante indique que l’ordinateur
portable se trouve dans le mode de veille. (Voir la section LED
indicatrices d’état pour plus de détails.)
18. Microphone incorporé
Le microphone incorporé enregistre les sons.
1 - 10
Vue de dessous
Vous pouvez voir les périphériques
internes lorsque vous retirez le
couvercle inférieur.
Attention : Ne bloquez pas les ouvertures du ventilateur. Posez la machine
sur une surface dure uniquement. Le dessous du boîtier peut devenir très chaud.
1 - 11
1 - 12
1.
Couvercle de périphérique de système
Le processeur du système avec l’unité de ventilation, le
disque dur, bloc batterie, et le module de mémoire DDR sont
situées sous le couvercle du boîtier.
2.
3.
UC avec unité de ventilation
Cela est le sous-unité du processeur du système avec
ventilateur et and heat sink pour la régulation thermique.
4.
Disque dur
Cela est le disque dur du système. Le disque dur stocke
toutes les données du système. Le disque dur peut être
remplacé par un disque de plus haute capacité.
5.
Bloc batterie
Le bloc batterie est la source d’alimentation intégrée de
l’ordinateur portable.
6.
Module de mémoire DDR
Cela est le module de mémoire DDR du système. Le module
peut être changé par une unité d’une capacité plus haute.
Transformateur secteur
1.
Connecteur sortie continue
Le connecteur sortie continue se branche dans la prise
d’alimentation (entrée continue) de l’ordinateur.
2.
Lampe LED
La lampe LED est verte quand l’unité est branchée dans une
source secteur qui fonctionne. Remarque : Le modèle Lite-on
PA-1121-22 ne possède pas de LED témoin.
3.
Transformateur
Le transformateur transforme le courant alternatif en courant
continu pour alimenter l’ordinateur.
4.
Prise secteur
La prise secteur se branche dans une prise secteur murale.
Attention: Assurez-vous que vous utiliser une prise secteur murale
standard qui est mise à la terre. Si vous ne faites pas cela, vous pouvez sentir
une légère tintement lorsque vous touchez des parties en métal de
l’ordinateur, tels que les ports E/S. Cela est causé par le courant de fuite
lorsque l’adaptateur secteur n’est pas mise à la terre correctement (en
utilisant le fiche de terre). Cependant, la quantité de courant de fuite ne
dépasse pas les régulations de sécurité et n’est pas nuisible au corps humain.
1 - 13
LED indicatrices d’état
Les LED indicatrices d’état indiquent l’état de fonctionnement
de votre ordinateur. Quand une certaine fonction est activée,
une LED s’allumera. La section suivante décrit son indication.
Indicateurs système
Symbole graphique Indication
de la LED
Une lumière verte indique que le disque
dur est en cours d’accès.
Une lumière verte indique que le disque
optique est en cours d’accès.
Une lumière verte indique que le pavé
numérique est activé.
Une lumière verte indique que le Verr.
maj. est activé.
Une lumière verte indique que l’Arrêt
Défil. est activé.
Indicateurs alimentation
Symbole graphique Indication
de la LED
Une lumière rouge clignotante indique
que la batterie est en train de charger (le
système est éteint.)
Une lumière clignotante vert/orange
indique que la batterie est en cours de
chargement (le système est allumé)
Une lumière clignotante verte indique
que la charge de la batterie est faible.
Une lumière clignotante orange indique
que l’ordinateur portable est mis en
veille.
Une lumière orange indique que le
système se trouve dans le mode “Light
Loading”.
1 - 14
Fonctions du clavier
Touches de fonction (touches de raccourci)
Symbole
Action
Contrôle système
graphique
Entre le mode suspendu.
Fn + F1
Fn + F3
Active ou désactive l’alarme
sonore de la batterie.
Fn + F4
Change le mode d’affichage:
LCD seul, CRT seul et
LCD&CRT.
Augmente le volume des
haut-parleurs.
Diminue le volume des
haut-parleurs.
Augmente la luminosité de
l’affichage.
Diminue la luminosité de
l’affichage.
Permet au pavé numérique
intégré de fonctionner en
mode numérique. Les touches
fonctionnent comme les
touches numériques d’une
calculatrice. Utilisez ce mode
quand vous avez besoin
d’entrer beaucoup de données
numériques. Une alternative
est de relier un pavé
numérique externe.
Appuyez sur la touche Arrêt
défil. puis sur les touches↑ou
↓pour vous déplacez d'une
ligne vers le bas ou vers le
haut.
Fn + F5
Fn + F6
Fn + F7
Fn + F8
Num Lock
Scroll
Lock
Note: Pour certains contrôles système, appuyez simultanément sur la touche de
fonction Fn et la touche Fx.
1 - 15
Touches Windows
Votre clavier possède également deux touches Windows:
1.
2.
Touche démarrage
Cette touche vous permet d’afficher le menu
Démarrer de Windows en bas de la barre des
tâches.
Touche de menu contextuel
Cette touche affiche le menu contextuel de
l’application, semblable à un clic du bouton droit
de la souris.
Pavé numérique intégré
Press Num Lock to enable the embedded numeric keypad.
Les chiffres sont imprimés dans le coin en haut à droite des
touches dans une couleur différente des caractères
alphabétiques. Le pavé numérique est complet, avec les
opérateurs arithmétiques (+, -, *, /).
Appuyez sur Verr. num pour retourner aux touches de
caractères normales.
Num
Lock
7
8
9
4
5
1
1 - 16
-
6
2
0
*
+
3
.
Enter
/
Tablette tactile avec fonction Page Préc./Page Suiv.
La tablette tactile intégrée, qui est un dispositif de pointage
compatible PS/2, détecte les mouvements sur sa surface. Tandis
que vous déplacez votre doigt sur la surface de la tablette, le
curseur répond de manière correspondante.
Les articles suivants vous indiquent comment utiliser la tablette
tactile:
1. Déplacez votre doigt sur la tablette pour déplacer le curseur.
2. Appuyez sur les boutons pour choisir ou exécuter des
fonctions. Ces deux boutons sont semblables aux boutons
gauche et droit d’une souris. Taper deux fois sur la tablette a
le même effet que cliquez avec le bouton gauche d’une souris.
3. Appuyez sur le bouton Page Préc./Suiv. pour vous déplacer
d’une page vers le haut ou le bas.
Fonction
Bouton
Bouton
gauche
droit
Exécution Cliquer deux
fois
rapidement
Sélection
Cliquer une
fois
Glisser
Cliquer et
maintenir
enfoncé pour
faire glisser le
curseur
Accéder au
Cliquer
menu
une fois
contextuel
Se déplacer
d’une page
vers le haut
ou le bas
Bouton Page
Préc./Suiv.
Action équivalente en
tapant
Taper deux fois (à la même
vitesse que pour un double
-clic avec une souris)
Taper une fois
Taper deux fois rapidement
et lors de la deuxième
tape, garder le doigt sur la
tablette pour faire glisser le
curseur.
Cliquer la partie
inférieure pour se
déplacer vers le
bas
Astuces d’utilisation de la tablette tactile:
1. La vitesse de double-clic est mesurée. Si votre double-clic est
trop lent, l’ordinateur réagit comme si vous aviez effectué un
simple clic deux fois.
2. Gardez vos doigts secs et propres quand vous utilisez la
tablette. Maintenez également la surface de la tablette sèche
et propre pour augmenter sa durée de vie.
3. La tablette tactile est sensible aux mouvements des doigts.
Par conséquent plus le toucher est léger, meilleure est la
réponse. Un toucher lourd ne produira pas de meilleurs
résultats.
1 - 17
Sous-système Graphique
Votre ordinateur utilise un écran TFT haute performance à matrice
active 15 pouces avec une résolution élevée et un affichage en
millions de couleurs pour une vision confortable. L’accélérateur
graphique nVidia GeForce FX Go 5700-VE (NV36M-VE) est
compatible avec Microsoft DirectX 9.0 et exécute un rendu
graphique à une vitesse extra haute.
Régler la luminosité de l’affichage
L’ordinateur utilise des combinaisons de touches spéciales,
appelées touches de raccourci, pour contrôler la luminosité.
Appuyez sur Fn+F7 pour augmenter la luminosité.
Appuyez sur Fn+F8 pour diminuer la luminosité.
Note: Pour maximiser la durée d’utilisation de votre batterie, réglez la
luminosité au niveau le plus bas pour être confortable, de sorte que le
contre-éclairage interne utilise moins d’énergie.
Etendre la durée de vie du périphérique d’affichage TFT
Suivez les règles suivantes pour maximiser la durée de vie du
contre-éclairage dans l’affichage.
1.
2.
3.
4.
1 - 18
Réglez la luminosité au réglage le plus faible pour être
confortable (Fn+F8).
Quand vous travaillez à votre bureau, reliez votre
ordinateur portable à un moniteur externe et désactivez
l’affichage interne par Fn+F4.
Ne désactivez pas les délais d’attente avant suspension.
Si vous utilisez une alimentation secteur et n’avez pas de
moniteur externe branché, passez en mode suspension
lorsque vous ne l’utilisez pas.
Ouvrir et fermer le panneau d’affichage
Pour ouvrir l’affichage, faites glisser le loquet du LCD vers la
droite et soulevez le couvercle. Inclinez-le ensuite dans une
position de vision confortable.
Pour fermer le couvercle avec l'affichage, pliez-le doucement
jusqu’à ce que le loquet du LCD rentre dans son logement et
émette un clic.
Attention: Pour éviter d’abîmer l’affichage, ne le claquez pas quand vous
le fermez. Ne placez pas des objets sur l’ordinateur lorsque l’écran d’affichage
est fermé.
1 - 19
Sous-système audio
Le sous-système audio de votre système est compatible Sound
Blaster Pro.
Régler le volume à la main
Pour augmenter le volume, appuyez sur Fn+F5.
Pour diminuer le volume, appuyez sur Fn+F6.
Régler le volume audio dans Windows
1. Cliquez sur le symbole du haut-parleur dans la barre des
tâches de Windows.
2. Faites glisser le curseur de la barre de contrôle du
volume vers le haut ou le bas pour régler le volume.
3. Pour couper momentanément le son sans changer le
réglage du volume, cliquez sur Muet.
Régler le volume audio avec la molette de volume
Réglez la touche de volume (située au côté droit de
l’ordinateur portable) pour ajuster le volume des haut-parleurs.
Enregistrer la voix
A built-in microphone allows you to record sound. Vous devez
utiliser un logiciel de traitement audio pour activer le micro
intégré. Vous pouvez par exemple utiliser le Magnétophone
Microsoft.
1 - 20
Modem
Votre ordinateur est équipé d’un fax/modem 56K interne et une
prise de téléphone (RJ-11), située au côté droit de
l’ordinateur.Utilisez un câble téléphonique pour relier l’ordinateur à
une prise téléphonique murale.
Brancher le modem
1. Branchez l’une des extrémités du cordon dans le port
modem situé à l’arrière de l’ordinateur. (Pour conformité
EMI, vous devez attacher EMI CORE à la ligne
téléphonique.)
2. Branchez l’autre extrémité du cordon dans une prise
téléphonique analogique murale.
Selon l’endroit ou votre ordinateur est utilisé, il se peut que vous
ayez besoin de modifier les réglages du modem. Un réglage
correct vous permettra de maintenir une connexion stable dans un
pays dont le système de télécommunication peut être différent.
Pour modifier les réglages du modem, faites comme suit:
1. Allez dans [Démarrer > Paramètres > Panneau de
configuration] et double-cliquez sur l’icône Paramètres du
modem. Vous verrez une boîte de dialogue comparable à
la suivante.
2.
Cliquez sur le menu déroulant et choisissez le pays
applicable. Cliquez sur OK pour sortir.
1 - 21
Ethernet
Votre ordinateur est équipé d’une carte réseau 10/100Base-TX
Fast Ethernet. Branchez un câble réseau actif dans le port réseau
RJ-45 situé sur le côté gauche de l’ordinateur. Cela vous permet
d’accéder au réseau local et de transmettre des données.
Se relier au réseau
Utilisez uniquement des câbles Ethernet paire torsadée non
blindée (UTP).
1. Insérez une extrémité du câble UTP dans le connecteur
réseau jusqu’à ce que le connecteur tombe en place
dans le réceptacle.
2. Branchez l’autre extrémité du câble dans une prise
murale RJ-45 ou dans un port RJ-45 d’un concentrateur
UTP sur le réseau.
Restrictions de câblage pour les réseaux
Les restrictions suivantes doivent être respectées sur des
réseaux 100BASE-TX:
La longueur maximale d’un câble est 100 mètres (m)
(328 pieds [ft]).
Pour un fonctionnement en 100-Mbps, utilisez des câbles
et connecteurs Catégorie 5.
Note: Consultez le manuel de Windows et/ou le guide de l’utilisateur Novell
Netware pour l’installation du logiciel, la configuration et le fonctionnement du
réseau.
1 - 22
