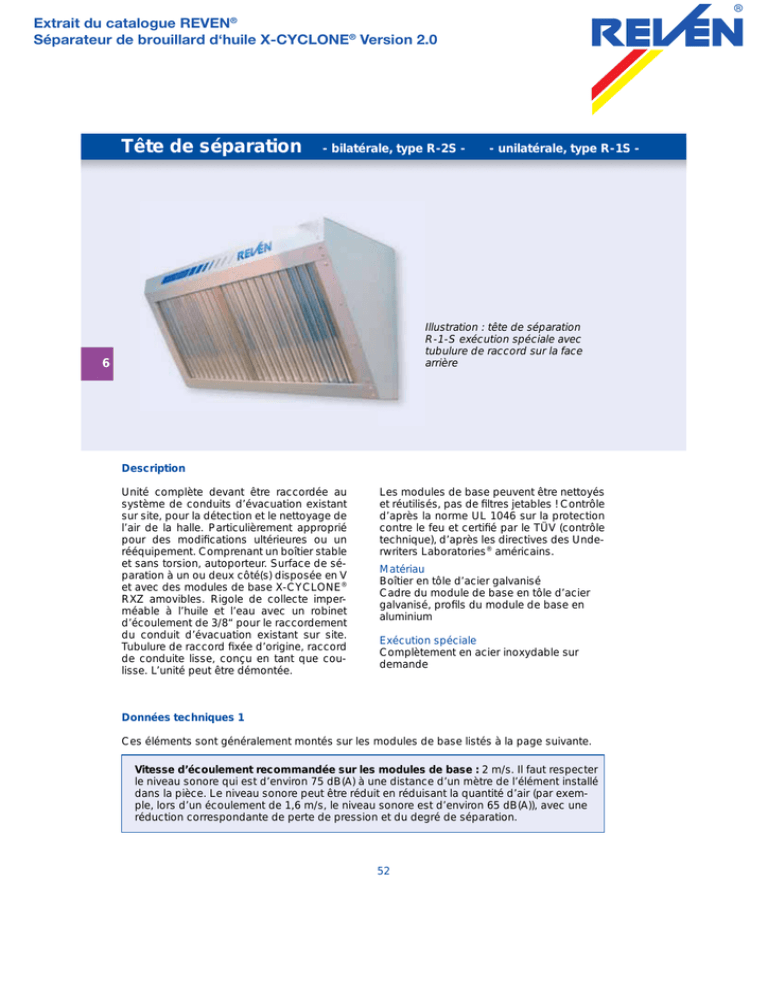

Extrait du catalogue REVEN® Séparateur de brouillard d`huile X

Extrait du catalogue REVEN®
Séparateur de brouillard d‘huile X-CYCLONE® Version 2.0
Tête de séparation
- bilatérale, type R-2S -
- unilatérale, type R-1S -
Illustration : tête de séparation
R-1-S exécution spéciale avec
tubulure de raccord sur la face
arrière
6
Description
Unité complète devant être raccordée au
système de conduits d’évacuation existant
sur site, pour la détection et le nettoyage de
l’air de la halle. Particulièrement approprié
pour des modifications ultérieures ou un
rééquipement. Comprenant un boîtier stable
et sans torsion, autoporteur. Surface de séparation à un ou deux côté(s) disposée en V
et avec des modules de base X-CYCLONE®
RXZ amovibles. Rigole de collecte imperméable à l’huile et l’eau avec un robinet
d’écoulement de 3/8“ pour le raccordement
du conduit d’évacuation existant sur site.
Tubulure de raccord fixée d’origine, raccord
de conduite lisse, conçu en tant que coulisse. L’unité peut être démontée.
Les modules de base peuvent être nettoyés
et réutilisés, pas de filtres jetables ! Contrôle
d’après la norme UL 1046 sur la protection
contre le feu et certifié par le TÜV (contrôle
technique), d’après les directives des Underwriters Laboratories® américains.
Matériau
Boîtier en tôle d’acier galvanisé
Cadre du module de base en tôle d’acier
galvanisé, profils du module de base en
aluminium
Exécution spéciale
Complètement en acier inoxydable sur
demande
Données techniques 1
Ces éléments sont généralement montés sur les modules de base listés à la page suivante.
Vitesse d’écoulement recommandée sur les modules de base : 2 m/s. Il faut respecter
le niveau sonore qui est d’environ 75 dB(A) à une distance d’un mètre de l’élément installé
dans la pièce. Le niveau sonore peut être réduit en réduisant la quantité d’air (par exemple, lors d’un écoulement de 1,6 m/s, le niveau sonore est d’environ 65 dB(A)), avec une
réduction correspondante de perte de pression et du degré de séparation.
52
Extrait du catalogue REVEN®
Séparateur de brouillard d‘huile X-CYCLONE® Version 2.0
Perte de pression R-1S et R-2S (module de base et boîtier) : 400 Pa
Degrés d‘aspiration* des éléments installés avec un écoulement de 2 m/s :
Taille des particules en µm
0,5
0,8
1,0
3,0
5,0
10
Efficacité de séparation
9%
14 %
18 %
67 %
88 %
99 %
*REVEN est un des rares fabricants qui indique, pour chaque élément filtrant et chaque combinaison
de filtrage, les degrés de séparation respectifs. Il n‘est pas toujours recommandé d‘obtenir un degré de
séparation de 100% (par exemple par un filtre pour matières en suspension), faites-vous conseiller !
Données techniques 2
Largeur l1
Longueur L
Raccord de conduite lisse
hauteur 100
Hauteur H
R-1S
Tête de séparation
Type Quanti- HauR-1S té d‘air teur H
R-1S
en m3/h
1/5
1500
550
2/5
3000
550
1/6
2000
660
2/6
4000
660
3/6
6000
660
1/7
2250
720
2/7
4750
720
3/7
7250
720
2/8
7500
790
3/8 11000
790
2/9
8500
885
3/9 12500
885
4/9 16500
885
2/10
9500 1005
3/10 14500 1005
4/10 19500 1005
Largeur
l1
R-1S
380
380
440
440
440
480
480
480
520
520
575
575
575
645
645
645
Longueur
L en
mm
603
1095
603
1095
1585
603
1095
1585
1495
2185
1495
2185
2875
1495
2185
2875
Module de base
Nombre
en
mm
1
2
1
2
3
1
2
3
2
3
2
3
4
2
3
4
53
Hauteur
en
mm
490
490
625
625
625
692
692
692
772
772
882
882
882
1022
1022
1022
Raccord de
conduite
LarNom- Largeur bre
geur
en
en
mm
mm
490
1
250
490
1
250
490
1
250
490
1
250
490
2
250
490
1
250
490
1
250
490
2
250
690
2
250
690
2
250
690
2
250
690
2
500
690
2
500
690
2
250
690
2
500
690
2
500
Longueur
en
mm
500
500
500
500
500
500
500
500
500
500
500
750
750
500
750
750
Poids
approximatif
en kg
29
52
33
57
85
38
61
86
87
113
92
133
163
104
144
192
6
Extrait du catalogue REVEN®
Séparateur de brouillard d‘huile X-CYCLONE® Version 2.0
Données techniques 2
Largeur l2
Longueur L
Raccord de conduite lisse
hauteur 100
Suspension M10
Hauteur H
R-2S
6
Tête de séparation
Type
R-2S
2/5
4/5
2/6
4/6
6/6
2/7
4/7
6/7
4/8
6/8
4/9
6/9
8/9
4/10
6/10
8/10
Quantité
d‘air R-2S
en m3/h
3000
6000
4000
8000
12000
4500
9500
14500
15000
22000
17000
25000
33000
19000
29000
39000
Hauteur H
550
550
660
660
660
720
720
720
790
790
885
885
885
1005
1005
1005
Largeur
l1
R-2S
650
650
770
770
770
850
850
850
930
930
1040
1040
1040
1180
1180
1180
Longueur
L en
mm
603
1095
603
1095
1585
603
1095
1585
1495
2185
1495
2185
2875
1495
2185
2875
Module de base
Nombre
en
mm
2
4
2
4
6
2
4
6
4
6
4
6
8
4
6
8
54
Hauteur
en
mm
490
490
625
625
625
692
692
692
772
772
882
882
882
1022
1022
1022
Raccord de
conduite
LarNom- Largeur
bre
geur
en
en
mm
mm
490
1
250
490
1
500
490
1
250
490
1
500
490
2
500
490
1
500
490
1
500
490
2
500
690
2
500
690
2
500
690
2
500
690
2
500
690
2
500
690
2
500
690
2
500
690
3
500
Longueur
en
mm
500
500
500
500
500
500
500
500
500
500
500
750
750
500
750
750
Poids
approximatif en
kg
35
65
42
74
122
45
82
132
116
167
130
182
233
162
199
253
Extrait du catalogue REVEN®
Séparateur de brouillard d‘huile X-CYCLONE® Version 2.0
Exemples de montage
Les illustrations montrent la tête de séparation R-1S en tant qu‘exécution spéciale
avec tubulure de raccord sur la face arrière.
6
6
55
