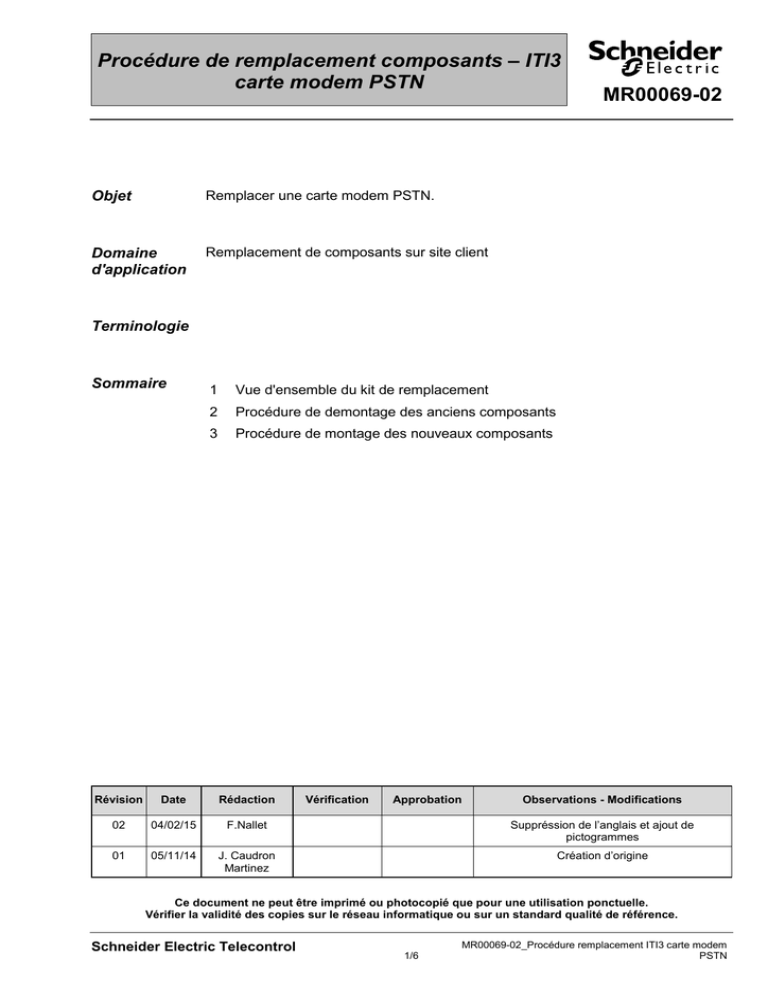

Procédure de remplacement composants – ITI3
carte modem PSTN
Objet
Remplacer une carte modem PSTN.
Domaine
d'application
Remplacement de composants sur site client
MR00069-02
Terminologie
Sommaire
1
Vue d'ensemble du kit de remplacement
2
Procédure de demontage des anciens composants
3
Procédure de montage des nouveaux composants
Révision
Date
Rédaction
Vérification
Approbation
Observations - Modifications
02
04/02/15
F.Nallet
Suppréssion de l’anglais et ajout de
pictogrammes
01
05/11/14
J. Caudron
Martinez
Création d’origine
Ce document ne peut être imprimé ou photocopié que pour une utilisation ponctuelle.
Vérifier la validité des copies sur le réseau informatique ou sur un standard qualité de référence.
Schneider Electric Telecontrol
1/6
MR00069-02_Procédure remplacement ITI3 carte modem
PSTN
Procédure de remplacement composants – ITI3
carte modem PSTN
MR00069-02
1 VUE D'ENSEMBLE DU KIT DE REMPLACEMENT
AR00355
CT00183-01
Schneider Electric Telecontrol
2/6
MR00069-02_Procédure remplacement ITI3 carte modem
PSTN
Procédure de remplacement composants – ITI3
carte modem PSTN
MR00069-02
2 PROCEDURE DE DEMONTAGE DES ANCIENS COMPOSANTS
Opérer en sécurité face aux risques électriques,
porter des gants
Mettre le coffret hors tension :
-
Déconnecter la batterie, sous le rack
-
Ouvrir le porte fusible
Dévisser la carte COM et tirer sur les vis pour
extraire la carte
Schneider Electric Telecontrol
3/6
MR00069-02_Procédure remplacement ITI3 carte modem
PSTN
Procédure de remplacement composants – ITI3
carte modem PSTN
MR00069-02
Dévisser le modem RTC de la carte COM
Retirer le modem RTC
Schneider Electric Telecontrol
4/6
MR00069-02_Procédure remplacement ITI3 carte modem
PSTN
Procédure de remplacement composants – ITI3
carte modem PSTN
MR00069-02
3 PROCEDURE DE MONTAGE DES NOUVEAUX COMPOSANTS
prendre la carte COM CT0126-03 et monter la
carte modem RTC CT00183-01
retourner la carte et visser les 2 vis AR00355
insérer la carte COM dans le rack
Opérer en sécurité face aux risques électriques,
porter des gants
Schneider Electric Telecontrol
5/6
MR00069-02_Procédure remplacement ITI3 carte modem
PSTN
Procédure de remplacement composants – ITI3
carte modem PSTN
MR00069-02
Remettre le coffret sous tension :
Schneider Electric Telecontrol
6/6
-
Fermer le porte fusible
-
Connecter la batterie, sous le rack
