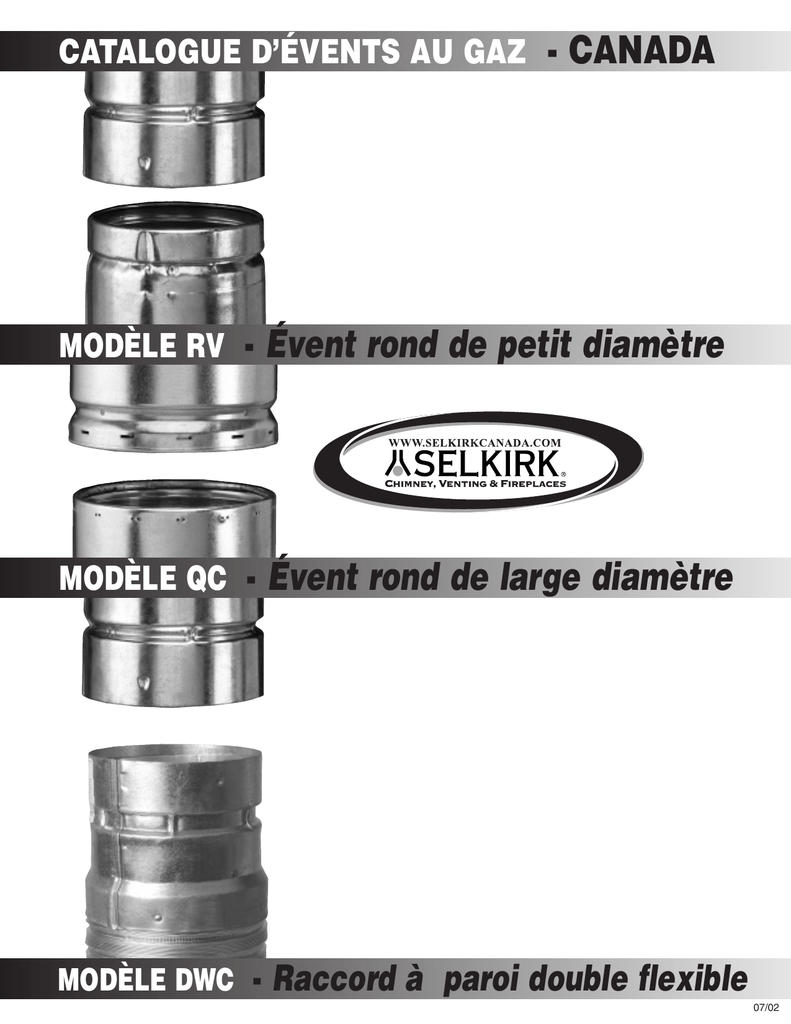

CATALOGUE D’ÉVENTS AU GAZ - CANADA
MODÈLE RV - Évent rond de petit diamètre
MODÈLE QC - Évent rond de large diamètre
MODÈLE DWC - Raccord à paroi double flexible
07/02
Évent pour le gaz de type "B" pour applications
résidentielles, commerciales et industrielles.
TABLE DES MATIÈRES
MODÈLE RV - Évent rond de petit diamètre
Diamètres de 3" à 8" ............................ page 1 – page 5
L’évent rond de petit diamètre Modèle RV de Selkirk est homologué comme
évent pour le gaz de type B. Les longueurs sont disponibles de 6 pouces à 60
pouces. Des longueurs ajustables de 12" & 18" sont également disponibles
pour éliminer le découpage des sections sur le chantier. La conception du joint
unique au Modèle RV procure un raccord solide et sécuritaire en quelques
secondes. Une construction de paroi double (intérieure en aluminium /
extérieure en Galvalume) est séparée par un espace d’air de 1/4".
MODÈLE QC - Évent rond de large diamètre
Diamètres de 10" à 48" ........................ page 6 – page 8
L’évent rond de large diamètre Modèle QC de Selkirk est homologué comme
évent pour le gaz de type B. Les longueurs sont disponibles en section de 18
pouces et de 30 pouces. Des longueurs ajustables de 18" sont également
disponibles pour éliminer le découpage des sections sur le chantier. La
conception du joint unique au Modèle QC permet l’expansion sécuritaire du
tuyau entre les points de support fixes.
MODÈLE DWC - Raccord à paroi double flexible
Diamètres de 3" à 5" ........................................... page 9
Le Modèle DWC est un système de raccords à paroi double flexible isolé à l’air
avec une valeur isolante comparable à l’évent pour le gaz de type B. La
construction de la paroi double procure une solidité et une durabilité accrues en
plus de réduire le potentiel de condensation.
Ce système de raccords élimine le besoin de coudes et simplifie les installations
d’évents pour la majorité des appareils au gaz.
Disponibles en diamètres de 3", 4" & 5" et en longueurs de 2’, 3’, 4’, & 5’ et
conçus pour un raccordement facile à la majorité des marques d’évents pour le
gaz de type B.*
Le raccord flexible Modèle DWC est homologué pour un dégagement de 1" aux
matériaux combustibles. Le Modèle DWC peut être utilisé lorsque les raccords
d’évent pour le Gaz de type B sont requis et la dimension peut être déterminée
selon les chartes applicables pour les systèmes d’évent pour le gaz de type B.
*Consulter les directives d’installations pour plus de détails.
MODÈLE RV
L’évent pour le gaz Modèle RV de Selkirk est conçu pour utilisation sur des
appareils au gaz dans des applications résidentielles ou des applications
commerciales et industrielles légères. Des évents pour le gaz pour de plus
gros appareils sont disponibles dans la section du Modèle QC qui suit.
NOTE : Le diamètre se réfère au diamètre intérieur du tuyau ou du raccord.
Le diamètre extérieur est approximativement 1/2" plus grand. Le
dégagement est de 1" du diamètre extérieur aux matériaux combustibles.
Diamètres de 3" à 8"
LANGUETTE LOCKTAB POUR LE GAZ MODÈLE RV TYPE B
Notre languette LOCKTAB fût développée suite aux
commentaires de nos clients concernant l’utilisation de vis à
métal pour joindre les sections d’évent pour le gaz. Dans
plusieurs régions, se servir de vis à métal est soit une pratique
courante acceptable ou une exigence du code d’installation
local. L’utilisation de vis à métal de 1/4" est coûteuse en temps
et en argent pour les installateurs.
La languette LOCKTAB n’affecte pas l’utilisation courante de
notre système RV. La décision d’utiliser (ou de ne pas utiliser) la
languette LOCKTAB est optionnelle.
Utilisation de la languette LOCKTAB :
1. Assembler les sections D’ÉVENT POUR LE GAZ RV de la
façon habituel.
2. Avec le pouce ou un objet épointé. Example un tournevis,
enfoncer la languette LOCKTAB dans la cannelure de
blocage sur le bout male du tuyau.
3. Pour désengager la languette LOCKTAB, , soulever la
languette avec un tournevis ou la lame d’un couteau.
S’assemble d’un
seul coup, vous
permettant de
choisir la meilleure
application
Pour démonter –
Simplement tourner le
tuyau, aligner les
fossettes et retirer la
Nous sommes confiants que ce système de blocage sans
position fixe sur les évents pour le gaz RV de Selkirk est le
meilleur sur le marché. L’introduction de la languette LOCKTAB
améliore tout simplement notre présent système de blocage en
ajoutant plus de flexibilité et en répondant aux besoins du
marché.
languette
longueur
LONGUEUR
DE TUYAU
Dimension # de produit
# de pièce
Longueur
Dimension # de produit
# de pièce
Longueur
Dimension # de produit
# de pièce
Longueur
3”
103061
3RV-5
60”
4”
104061
4RV-5
60”
5”
105061
5RV-5
60”
3”
103037
3RV-3
36”
4”
104037
4RV-3
36”
5”
105037
5RV-3
36”
3”
N/A
24”
4”
104025
4RV-2
24”
5”
105025
5RV-2
24”
3”
103019
3RV-18
18”
4”
104019
4RV-18
18”
5”
105019
5RV-18
18”
3”
103013
3RV-12
12”
4”
104013
4RV-12
12”
5”
105013
5RV-12
12”
3”
103007
3RV-6
6”
4”
104007
4RV-6
6”
5”
105007
5RV-6
6”
Dimension # de produit
# de pièce
Longueur
Dimension # de produit
# de pièce
Longueur
Dimension # de produit
# de pièce
Longueur
6”
106061
6RV-5
60”
7”
107061
7RV-5
60”
8”
108061
8RV-5
60”
6”
106037
6RV-3
36”
7”
107037
7RV-3
36”
8”
108037
8RV-3
36”
6”
106025
6RV-2
24”
7”
107025
7RV-2
24”
8”
N/A
N/A
24”
6”
106019
6RV-18
18”
7”
107019
7RV-18
18”
8”
108019
8RV-18
18”
6”
106013
6RV-12
12”
7”
107013
7RV-12
12”
8”
108013
8RV-12
12”
6”
106007
6RV-6
6”
7”
N/A
N/A
6”
8”
N/A
N/A
6”
NOTE: Les raccords d’accouplement sur le tuyau RV et les raccords chevauchent de 1.5" lorsque assemblés. Par conséquent, la longueur assemblée est 1.5" moindre que les
longueurs listées.
1
MODÈLE RV
Diamètre de 3" à 8"
L’évent pour le gaz Modèle RV de Selkirk est conçu pour utilisation sur des appareils au gaz approuvés dans
des applications résidentielles et des applications commerciales ou industrielles légères. Des évents pour le
gaz pour de plus gros appareils sont disponibles dans la section dédiée au Modèle QC qui suit.
NOTE: DLe diamètre se réfère au diamètre intérieur du tuyau ou du raccord. Le diamètre extérieur est
approximativement 1/2" plus grand. Le dégagement est de 1" du diamètre extérieur aux matériaux
combustibles.
LONGUEUR AJUSTABLE (se télescope sur une longueur fixe)
longueur
Dimension # de produit
NOTE : Longueur de 12" ajustable de 3.5" à 10.5" (longueur installée)
Longueur de 18" ajustable de 6" à 16" (longueur installée)
RACCORD DE LA HOTTE (C à B)
a
# de pièce
Longueur
# de pièce
Longueur
3”
103089
3RV-AT18
18”
Dimension # de produit
6”
106089
6RV-AT18
18”
3”
103083
3RV-AT12
12”
6”
106083
6RV-AT12
12”
4”
104089
4RV-AT18
18”
7”
N/A
4”
104082
4RV-AT12
12”
7”
107083
7RV-AT12
12”
5”
105089
5RV-AT18
18”
8”
N/A
5”
105082
5RV-AT12
12”
8”
108083
8RV-AT12
12”
Dimension
# de produit
# de pièce
a
3”
103241
3RV-DH
4.5”
4”
104241
4RV-DH
4.5”
5”
105241
5RV-DH
4.5”
6”
106241
6RV-DH
4.5”
7”
107241
7RV-DH
7”
8”
108241
8RV-DH
8”
18”
18”
NOTE : Le raccord de la hotte sert de raccord de transition entre le tuyau à paroi
double de Selkirk et la buse à paroi simple de l’appareil. Une tige flexible peut être
formée pour joindre une buse ovale.
RACCORD INVERSÉ POUR HOTTE
(B à C)
Photo pas disponible
COUPE-FEU MURAL
a b
Dimension
# de produit
# de pièce
3”
103242
3RV-REV-DH
4”
104242
4RV-REV-DH
5”
105242
5RV-REV-DH
6”
106242
6RV-REV-DH
7”
107242
7RV-REV-DH
8”
108242
8RV-REV-DH
Dimension
# de produit
# de pièce
a
3”
187703
3RV-WT
3.625”
10.625”
4”
187704
4RV-WT
4.625”
10.625”
5”
187705
5RV-WT
5.625”
10.625”
6”
187706
6RV-WT
6.625”
10.625”
b
NOTE : S’ajuste de 4 1/8" à 7" selon l’épaisseur du mur.
COLLET DE FINITION
a
c
Dimension
# de produit
# de pièce
3”
103460
3RV-GC
3.750”
a
8.50”
b
2.375”
4”
104460
4RV-GC
4.750”
9.50”
2.375”
5”
105460
5RV-GC
5.750”
10.50”
2.375”
6”
106460
6RV-GC
6.750”
11.50”
2.375”
Dimension
# de produit
# de pièce
a
3”
103810
3RV-SC
1.5625”
6.625”
4”
104810
4RV-SC
1.5625”
7.625”
5”
105810
5RV-SC
1.5625”
8.625”
6”
106810
6RV-SC
1.5625”
9.625”
7”
107810
7RV-SC
1.5625”
10.750”
8”
108810
8RV-SC
1.5625”
11.750”
/2"
1
b
COLLET DE SOLIN
a
b
2
b
c
MODÈLE RV
Diamètre de 3" à 8"
SOLIN AJUSTABLE
NOTE: Collet de solin inclus
a
c
b
Plat à 6/12
Dimension # de produit
# de pièce
7/12 à 12/12
a
b
3”
103825
3RV-TFA
4”
6.625”
3”
103830 3RV-AF/SC
4”
10.0”
4”
104825
4RV-TFA
4”
7.750”
4”
104830 4RV-AF/SC
4”
11.125”
5”
105825
5RV-TFA
4”
8.875”
5”
105830 5RV-AF/SC
4”
12.250”
6”
106825
6RV-TFA
4”
10.0”
6”
106830 6RV-AF/SC
4”
15.750”
7”
107825
7RV-TFA
4”
11.125”
7”
107830 7RV-AF/SC
4”
15.750”
8”
108825
8RV-TFA
4”
12.250”
8”
108830 8RV-AF/SC
4”
17.0”
Dimension # de produit
# de pièce
a
b
NOTE : C = Dimension minimale de la bride de raccordement = 3.5"
SOLIN PLAT
a
b
c
Dimension
# de produit
# de pièce
a
3”
103815
3RV-TF
12”
7.50”
b
16.50”
c
4”
104815
4RV-TF
12”
7.50”
16.50”
5”
105815
5RV-TF
12”
7.50”
16.50”
6”
106815
6RV-TF
12”
11.0”
19.50”
7”
107815
7RV-TF
12”
11.0”
19.50”
8”
108815
8RV-TF
12”
11.0”
19.50”
Dimension
# de produit
# de pièce
a
4”
154380
4WV-RV4
6.0”
5”
155380
5WV-RV5
8.875”
NOTE: Collet de solin inclus
ADAPTATEUR OVAL À ROND
a
Y AJUSTABLE
a
c
b
Y FIXE
a
c
d
b
TÉ STANDARD
a
c
# de produit
# de pièce
a
b
c
106150
6RV5-AY
6”
5”
17”
106149
6RV4-AY
6”
4”
17”
106148
6RV3-AY
6”
3”
17”
105149
5RV4-AY
5”
4”
16”
105148
5RV3-AY
5”
3”
16”
104149
4RV4-AY
4”
4”
16”
104148
4RV3-AY
4”
3”
16”
# de produit
# de pièce
a
b
c
d
106140
6RV5-FY
6”
5.750”
11”
5”
106139
6RV4-FY
6”
4.750”
11”
4”
106138
6RV3-FY
6”
3.750”
11”
3”
105139
5RV4-FY
5”
4.750”
10”
4”
105138
5RV3-FY
5”
3.750”
10”
3”
104139
4RV4-FY
4”
4.750”
10”
4”
104138
4RV3-FY
4”
3.750”
10”
3”
1051343
5RV4-3FY
5”
4.750”
10”
3”
1051344
5RV4-4FY
5”
4.750”
10”
4”
Dimension
# de produit
# de pièce
3”
103101
3RV-TS
6.625”
a
4.25”
b
4.25”
c
4”
104101
4RV-TS
8.50”
4.75”
5”
5”
105101
5RV-TS
9.50”
5.25”
5.50”
6”
106101
6RV-TS
10.50”
5.75”
6”
7”
107101
7RV-TS
11.50”
6.25”
6.50”
8”
108101
8RV-TS
12.50”
6.75”
7”
b
3
MODÈLE RV
Diamètre de 3" à 8"
COUVERCLE DE TÉ
ADAPTATEUR UNIVERSEL 1/4"
# de produit
# de pièce
3”
103180
3RV-TC
4”
104180
4RV-TC
5”
105180
5RV-TC
6”
106180
6RV-TC
7”
107180
7RV-TC
8”
108180
8RV-TC
Dimension
FEMELLE
FEMALE
MALE
Dimension
6"
# de produit Male
# de pièce
# de produit Femelle
# de pièce
3”
103079
3RV-UAM
103078
3RV-UAF
4”
104079
4RV-UAM
104078
4RV-UAF
5”
105079
5RV-UAM
105078
5RV-UAF
6”
106079
6RV-UAM
106078
6RV-UAF
7”
107079
7RV-UAM
107078
7RV-UAF
8”
108079
8RV-UAM
108078
8RV-UAF
Permet l’utilisation des raccords B-Vent de Selkirk en conjonction avec un évent existant d’une autre marque.
L’adaptateur Male est utilisé pour adapter un tuyau Selkirk vers la terminaison.
L’adaptateur Femelle est utilisé pour adapter un tuyau Selkirk vers l’appareil.
Dimension
ADAPTATEUR UNIVERSEL 1/2"
Male
Femelle
PLAQUE DE SUPPORT
a
Plaque de support
taquet
# de produit Male
# de pièce
# de produit Femelle
# de pièce
3”
103077
3RV-UAM.5
103076
3RV-UAF.5
4”
104077
4RV-UAM.5
104076
4RV-UAF.5
5”
105077
5RV-UAM.5
105076
5RV-UAF.5
6”
106077
6RV-UAM.5
106076
6RV-UAF.5
7”
107077
7RV-UAM.5
107076
7RV-UAF.5
8”
108077
8RV-UAM.5
108076
8RV-UAF.5
Permet l’utilisation des raccords B-Vent de Selkirk en conjonction avec un évent existant d’une autre marque.
L’adaptateur Male est utilisé pour adapter un tuyau Selkirk vers la terminaison.
L’adaptateur Femelle est utilisé pour adapter un tuyau Selkirk vers l’appareil.
Dimension
# de produit
# de pièce
a
3”
103401
3RV-GVS
3.625”
Dim. Plaque de support
17” x 10”
4”
104401
4RV-GVS
4.625”
17” x 10”
5”
105401
5RV-GVS
5.625”
17” x 12”
6”
106401
6RV-GVS
6.625”
17” x 12”
7”
107401
7RV-GVS
7.625”
17” x 14”
8”
108401
8RV-GVS
8.625’
17” x 14”
NOTE : La plaque de support sert également de coupe-feu. Peut supporter un évent pour le gaz d’une longueur maximale de 18m (60’).
COUPE-FEU
re
èt
am
Di
CHAPEAU ROND (à l’épreuve des oiseaux*)
a
b
Dimension
# de produit
# de pièce
3”
103461
3RV-FS
4”
104461
4RV-FS
5”
105461
5RV-FS
6”
106461
6RV-FS
7”
107461
7RV-FS
8”
108461
8RV-FS
Dimension
# de produit
# de pièce
a
b
3”
103801
3RV-RT
6.0”
3.250”
4”
104801
4RV-RT
8.0”
4.250”
5”
105801
5RV-RT
10.0”
5.250”
6”
106801
6RV-RT
12.0”
6.250”
7”
107801
7RV-RT
14.0”
7.250”
8”
108801
8RV-RT
16.0”
8.250”
AVERTISSEMENT : Ces chapeaux ne doivent pas être utilisés pour le chauffage au bois. Utilisez seulement le chapeau
approprié selon le catalogue Modèle SSII. *Un grillage extérieur prévient l’accès à la majorité des espèces d’oiseaux.
4
MODÈLE RV
Diamètre de 3" à 8"
CHAPEAU POUR HAUTE VÉLOCITÉ
c
Dimension
# de produit
# de pièce
3”
103804
3RV-HWT
3.0”
a
8.0”
b
5.50”
c
4”
104804
4RV-HWT
4.0”
10.0”
6.0”
5”
105804
5RV-HWT
5.0”
12.0”
7.0”
6”
106804
6RV-HWT
6.0”
14.0”
7.50”
Dimension
# de produit
a
b
3”
103235
3RV-90
6.375”
5.125”
4”
104235
3RV-90
6.375”
5.125”
5”
105235
3RV-90
6.375”
5.125”
6”
106235
3RV-90
6.375”
5.125”
7”
107235
3RV-90
8.0”
6.50”
8”
108235
3RV-90
8.25”
6.750”
Dimension
# de produit
# de pièce
Outer
a
b
3”
103223
3RV-45
3.50”
4.375”
5.125”
4”
104223
4RV-45
4.50”
4.375”
5.125”
5”
105223
5RV-45
5.50”
4.375”
5.125”
6”
106223
6RV-45
6.50”
4.375”
5.125”
7”
107220
7RV-45
7.50”
4.375”
5.125”
8”
108220
8RV-45
8.50”
4.375”
5.125”
a
b
COUDE AJUSTABLE 90°
NOTE :
les coudes 90°
pour 7" & 8"
ont 3 godets
a
les coudes 90°
pour 3", 4", 5" & 6"
ont 4 godets
b
COUDE AJUSTABLE 45° / 60°
b
a
# de pièce
Note : 7" et 8" disponibles seulement avec coude ajustable 45º
AGRANDISSEURS À PAROI SIMPLE
1"
AGRANDISSEURS À PAROI DOUBLE
1"
BANDE DE SUPPORT MURAL
41/4"
a
# de produit
# de pièce
Diamètre
103304
3RV-I4
3” to 4”
103305
3RV-I5
3” to 5”
103306
3RV-I6
3” to 6”
104305
4RV-I5
4” to 5”
104306
4RV-I6
4” to 6”
105306
5RV-I6
5” to 6”
106307
6RV-I7
6” to 7”
106308
6RV-I8
6” to 8”
107308
7RV-I8
7” to 8”
108310
8RV-I10
8” to 10”
# de produit
# de pièce
Diamètre
103324
3RV-I4DW
3” to 4”
104325
4RV-I5DW
4” to 5”
104326
4RV-I6DW
4” to 6”
105326
5RV-I6DW
5” to 6”
Dimension
# de produit
# de pièce
a
3”
103430
3RV-WS/B
3.625”
4”
104430
4RV-WS/B
4.625”
5”
105430
5RV-WS/B
5.625”
6”
106430
6RV-WS/B
6.625”
7”
107430
7RV-WS/B
7.625”
8”
108430
8RV-WS/B
8.625”
AGRANDISSEUR POUR APPAREIL
41/2"
NOTE : Augmente de 3" à 4" seulement.
21/2" min.
31/16"
5
MODÈLE QC
L’évent pour le gaz Modèle QC est conçu pour utilisation sur des appareils au gaz
dans des applications résidentielles importantes et des applications commerciales ou
industrielles légères. Des évents pour le gaz pour de plus petits appareils sont
disponibles dans la section du Modèle RV qui précède.
NOTE : Le diamètre se réfère au diamètre intérieur du tuyau ou du raccord. Le
diamètre extérieur est approximativement 1" plus grand. Le dégagement pour QC de
10" à 24" est 1". QC de 26" à 48" est disponible sur commande spéciale et le
dégagement requis est de 2".
Diamètre de 10" à 48"
Les tuyaux d’évents de la ligne QC de Selkirk de diamètres de
26", 28", 30", 32", 34", 36", 38", 40", 42", 44", 46" et 48" sont
des items sur commande spéciale, veuillez consulter votre
distributeur pour des informations relatives aux commandes
et aux délais de livraison.
TUYAU ROND
longueur
NOTE : Se télescope sur une longueur de
tuyau fixe pour fournir un assemblage de
longueurs unique.
TUYAU AJUSTABLE
longueur
NOTE : Les longueurs de 18" s’ajustent de 4.25" à 16.5"
NOTE: Le raccord d’accouplement sur les tuyaux et les
raccords QC chevauchent de 1.25" lors de l’installation.
Par conséquent, la longueur assemblée est 1.25" moindre
que la longueur listée.
COUDE FIXE 45° *
b
a
Dimension
# de produit
# de pièce
Longueur
Dimension
# de produit
# de pièce
Longueur
10”
110030
10QC30
30”
18”
118030
18QC30
30”
10”
110018
10QC18
18”
18”
118018
18QC18
18”
12”
112030
12QC30
30”
20”
120030
20QC30
30”
12”
112018
12QC18
18”
20”
120018
20QC18
18”
14”
114030
14QC30
30”
22”
122030
22QC30
30”
14”
114018
14QC18
18”
22”
122018
22QC18
18”
16”
116030
16QC30
30”
24”
124030
24QC30
30”
16”
116018
16QC18
18”
24”
124018
24QC18
18”
Dimension
# de produit
# de pièce
Longueur
10”
110093
10QC-AJ
18”
12”
112093
12QC-AJ
18”
14”
114093
14QC-AJ
18”
16”
116093
16QC-AJ
18”
18”
118093
18QC-AJ
18”
20”
120093
20QC-AJ
18”
22”
122093
22QC-AJ
18”
24”
124093
24QC-AJ
18”
Dimension
# de produit
# de pièce
a
10”
110215
10QC45
5.50”
5”
b
7.50”
c
12.50”
12”
112215
12QC45
6.75”
5.75”
9”
14.75”
14”
114215
14QC45
7.25”
6.125”
9.50”
15.625”
16”
116215
16QC45
7.50”
6.25”
9.75”
16”
18”
118215
18QC45
7.50”
5.50”
20”
120215
20QC45
8.50”
7”
22”
122215
22QC45
9.25”
7.25”
11.625”
18.875”
24”
124215
24QC45
9”
8”
12”
20”
9.25”
11”
d
14.75”
18”
*Le coude est fixe à 45°. D’autres angles fixes sont disponibles sur demande.
NOTE : La longueur installée est 3/4" moindre que la dimension "a".
c
d
TÉ STANDARD ET TÉ DE RÉDUCTION
a
c
b
COUVERCLE DE TÉ
6
Dimension
# de produit
# de pièce
a
b
8.50”
c
10”
110100
10QCTS
17.50”
8.50”
12”
112100
12QCTS
19.50”
9.50”
9.50”
14”
114100
14QCTS
21.50”
10.50”
10.50”
16”
116100
16QCTS
23.50”
11.50”
11.50”
18”
118100
18QCTS
25.50”
12.50”
12.50”
20”
120100
20QCTS
27.50”
13.50”
13.50”
22”
122100
22QCTS
29.50”
14.50”
14.50”
24”
124100
24QCTS
31.50”
15.50”
15.50”
NOTE: La dimension du corps des tés de réduction est constante alors que la dimension du bras est plus petite, i.e. 14" x 14" x 10" ou 42"
x 42" x 18", etc. Ces raccords et d’autres raccords pour l’installation d’une tuyauterie d’admission plus complexe sont disponibles sur
commande spéciale. Allouer 30 jours après avoir placé une commande à l’usine.
NOTE: La longueur installée est 3/4" moindre que la dimension "a", "b"& "c".
Dimension
# de produit
# de pièce
Dimension
# de produit
# de pièce
10”
110180
10QCTC
18”
118180
18QCTC
12”
112180
12QCTC
20”
120180
20QCTC
14”
114180
14QCTC
22”
122180
22QCTC
16”
116180
16QCTC
24”
124180
24QCTC
MODÈLE QC
Diamètre de 10" à 48"
CHAPEAU ROND METALBESTOS
a
b
CHAPEAU DE CHEMINÉE PS
(Commande spéciale)
SOLIN POUR TOIT PLAT
12"
Base
Dimension
# de produit
# de pièce
a
b
10”
110800
10QCRT
20”
10.75”
12”
112800
12QCRT
24”
12.75”
14”
114800
14QCRT
28”
14.75”
16”
116800
16QCRT
32”
16.75”
18”
118800
18QCRT
36”
18.75”
20”
120800
20QCRT
40”
20.75”
22”
122800
22QCRT
44”
22.75”
24”
124800
24QCRT
48”
24.75”
Dimension
# de produit
# de pièce
a
b
26”
—
26QC-SK
13”
44.375”
28”
—
28QC-SK
14”
47.875”
30”
—
30QC-SK
15”
51.25”
32”
—
32QC-SK
16”
54.625”
36”
—
36QC-SK
18”
61.5”
42”
—
42QC-SK
21”
71.75”
48”
—
48QC-SK
24”
82”
Dimension
# de produit
# de pièce
Base (Dimension min.)
10”
110815
10QCTF
21” x 21”
12”
112815
12QCTF
23” x 23”
14”
114815
14QCTF
25” x 25”
16”
116815
16QCTF
27” x 27”
18”
118815
18QCTF
34” x 34”
20”
120815
20QCTF
36” x 36”
22”
122815
22QCTF
38” x 38”
24”
124815
24QCTF
40” x 40”
Dimension
# de produit
# de pièce
Base (Dimension min.)
10”
110825
10QCAF
25.375” x 21.1875”
12”
112825
12QCAF
27.4375” x 22”
14”
114825
14QCAF
29.875” x 25”
16”
116825
16QCAF
32.125” x 27”
18”
118825
18QCAF
39” x 34”
20”
120825
20QCAF
41” x 36”
22”
122825
22QCAF
43” x 38”
24”
124825
24QCAF
46” x 40”
Dimension
# de produit
# de pièce
a
b
10”
110810
10QCSC
5.50”
11”
12”
112810
12QCSC
5.50”
13”
14”
114810
14QCSC
5.50”
15”
16”
116810
16QCSC
5.50”
17”
18”
118810
18QCSC
5.50”
19”
20”
120810
20QCSC
6.50”
21”
22”
122810
22QCSC
6.50”
23”
24”
124810
24QCSC
6.50”
25”
SOLIN AJUSTABLE
6"
base
La hauteur du cône est de 6" pour toutes les
dimensions.
NOTE : S’ajuste sur toit plat jusqu’à une pente 6/12.
COLLET DE SOLIN
a
b
RACCORD DE LA HOTTE
a
Dimension
# de produit
# de pièce
a
Dimension
# de produit
# de pièce
a
10”
110240
10QCDH
4.375”
18”
118240
18QCDH
4.375”
12”
112240
12QCDH
4.375”
20”
120240
20QCDH
4.375”
14”
114240
14QCDH
4.375”
22”
122240
22QCDH
4.375”
16”
116240
16QCDH
4.375”
24”
124240
24QCDH
4.375”
a= longueur installée
7
MODÈLE QC
Diamètre de 10" à 48"
Les tuyaux d’évents de la ligne QC de Selkirk de diamètres de
26", 28", 30", 32", 34", 36", 38", 40", 42", 44", 46" et 48" sont
des items sur commande spéciale, veuillez consulter votre
distributeur pour des informations relatives aux commandes
et aux délais de livraison.
AGRANDISSEURS
L’évent pour le gaz Modèle QC est conçu pour utilisation sur des appareils au gaz
dans des applications résidentielles, commerciales ou industrielles importantes. Des
évents pour le gaz pour de plus petits appareils sont disponibles dans la section du
Modèle RV qui précède.
NOTE : Le diamètre se réfère au diamètre intérieur du tuyau ou du raccord. Le
diamètre extérieur est approximativement 1" plus grand. Le dégagement pour QC de
10" à 24" est 1". QC de 26" à 48" est disponible sur commande spéciale et le
dégagement requis est de 2".
Diameter
# de produit
# de pièce
a
10” to 12”
110312
10QC-I12
5”
12” to 14”
112314
12QC-I14
5”
14” to 16”
114316
14QC-I16
5”
16” to 18”
116318
16QC-I18
5”
18” to 20“
118320
18QC-I20
5”
20” to 22”
120322
20QC-I22
5”
22” to 24”
122324
22QC-I24
5”
24” to 26”
124326
24QC-I26
5”
NOTE : La longueur installée et 3/4" moindre que la dimension "a".
PLAQUE DE SUPPORT
a
a
Dimension
# de produit
# de pièce
a (carré*)
10”
110400
10QCSP
16”
12”
112400
12QCSP
18”
14”
114400
14QCSP
20”
16”
116400
16QCSP
22”
18”
118400
18QCSP
24”
20”
120400
20QCSP
26”
22”
122400
22QCSP
28”
24”
124400
24QCSP
30”
*Dimension assemblée
NOTE : S’emboîte dans la rainure au bas de l’enveloppe extérieure. Peut supporter jusqu’à 35
pieds.
SUPPORT MURAL
a
b
8
Dimension
# de produit
# de pièce
a
b
10”
110430
10QCWS
13”
19.50”
12”
112430
12QCWS
15”
19.50”
14”
114430
14QCWS
17”
19.50”
16”
116430
16QCWS
19”
19.50”
18”
118430
18QCWS
21”
23.50”
20”
120430
20QCWS
23”
23.50”
22”
122430
22QCWS
25”
23.50”
24”
124430
24QCWS
27”
23.50”
MODÈLE DWC
Diamètre de 3" à 5"
Le raccord à paroi double Modèle DWC est conçu pour utilisation comme
raccord entre un appareil au gaz homologué et un évent pour le gaz de
type B. Le Modèle DWC est homologué pour, et peut être utilisés lorsque
des raccords de Type B sont requis. La dimension du Modèle DWC est
déterminée selon les chartes CSA B-149 pour évents pour le gaz de type
B. Le dégagement aux matériaux combustibles est de 1".
RACCORD À PAROI DOUBLE POUR ÉVENT FLEXIBLE POUR LE GAZ MODÈLE DWC
Le Modèle DWC est un système de raccord à paroi double flexible isolé à l’air avec une valeur isolante comparable à l’évent pour le
gaz de type B. La construction de la paroi double procure une solidité et une durabilité accrues en plus de réduire le potentiel de
condensation.
Ce système de raccord élimine le besoin de coudes et réduit l’interférence associée à la hauteur des évents rigides pour le gaz. En
bout de ligne, le MODÈLE DWC simplifie grandement les installations d’évents pour la majorité des appareils au gaz.
Le raccord pour évents flexibles est disponible en diamètres de 3", 4" & 5" et en longueurs de 2’, 3’, 4’ & 5’ et est conçu pour un
raccordement facile aux évents pour le gaz de type B de Selkirk.
Le raccord flexible MODÈLE DWC DWC est homologué pour un dégagement de 1" aux matériaux combustibles. Le MODÈLE DWC
peut être utilisé lorsque les raccords d’évent pour le gaz de type B sont requis et la dimension peut être déterminée selon les
chartes applicables pour les systèmes de raccord pour évent pour le gaz de type B. LE MODÈLE DWC N’EST PAS conçu pour être
encastré ou traverser des plafonds, des murs, des solives de toit ou des planchers combustibles. Le MODÈLE DWC peut être utilisé
dans un grenier ou un vide sanitaire, seulement si l’appareil est installé dans une telle location et est utilisé comme raccord à cet
appareil.
Assurez-vous de lire attentivement les directives d’installation du MODÈLE DWC..
Le Modèle DWC peut être utilisé pour une variété d’installations
Support
d’espacement
Support
d’espacement
DÉCALAGE JUSQU’AU PLAFOND
RACCORD FLEX
DÉCALAGE 90° AVEC TÉ
JUSQU’AU MUR
ÉVENT COMBINÉ
JUSQU’AU PLAFOND
Dimension
# de produit
# de pièce
Longueur
Dimension
# de produit
# de pièce
Longueur
3”
1730022
3DWC-2’
2’
3”
1730044
3DWC-4’
4’
4”
1740022
4DWC-2’
2’
4”
1740044
4DWC-4’
4’
5”
1750022
5DWC-2’
2’
5”
1750044
5DWC-4’
4’
3”
1730033
3DWC-3’
3’
3”
1730066
3DWC-5’
5’
4”
1740033
4DWC-3’
3’
4”
1740066
4DWC-5’
5’
5”
1750033
5DWC-3’
3’
5”
1750066
5DWC-5’
5’
NOTE : Si un "té d’égouttement" est requis pour le raccord
d’un appareil simple ou si vous raccordez plus d’un appareil,
vous devrez installer un Y ou un TÉ ajustable ou fixe.
SUPPORT D’ESPACEMENT
# de produit
# de pièce
Diamètre
1734300
3DWC-SS
3”
1744300
4DWC-SS
4”
1754300
5DWC-SS
5”
9
ÉVENT POUR LE GAZ TYPE "B" DE SELKIRK
CONSTRUCTION RÉSISTANTE
Le tuyau extérieur en acier Galvalume solide et durable comprend des cordons d’espacement intérieurs qui assurent un espace d’air isolant
uniforme entre les parois du tuyau. Chaque bout est moulé sous pression pour assurer des joints uniformes, solides et faciles à installer qui
résistent aux éclats et aux dommages causés par une mauvaise manutention.
Le tuyau intérieur en aluminium est rattaché au tuyau extérieur à un bout seulement. Cette configuration permet une expansion différentielle entre
les deux tuyaux pour éliminer les bruits d’opération.
SÉCURITÉ ASSURÉE
La construction à paroi double avec son espace d’air intégré, assure une isolation permanente et garde le tuyau intérieur chaud et le tuyau
extérieur relativement froid. Ce genre de construction offre une ventilation forte et rapide, qui élimine la condensation dans le tuyau et la
surchauffe des surfaces de l’enclos.
COMPLÈTEMENT HOMOLOGUÉS ET LISTÉS
Les tuyaux et raccords pour évents pour le gaz de Selkirk ont été homologués et listés selon la norme ULC S-605 pour les installations d’évents
pour le gaz de type B et BW dans des édifices à étages uniques ou multiples selon la CSA B-149.
L’évent doit être dans un enclos s’il est situé dans un espace occupé de l’édifice. Lorsque l’enclos est fabriqué de matériaux combustibles, un
dégagement de 1" doit être prévu pour les tuyaux de 3"-24" de diamètre et un dégagement de 2" doit être prévu pour les tuyaux de 26"-48".
Veuillez vous référer aux directives d’installation illustrées de Selkirk pour les procédures appropriées.
APPLICATIONS
Les évents pour le gaz de type B de Selkirk sont conçus pour la ventilation des appareils listés pour le gaz naturel ou le gaz propane liquide de
catégorie I. Les types d’appareils listés ci-après utilisent ordinairement (mais pas toujours) des systèmes de type B :
• Les fournaises, les chauffe-eau, les chaudières, les fournaises de plancher, les appareils/foyers au gaz décoratifs, les appareils de chauffage
d’appartement.
Un évent pour le gaz de type B de Selkirk peut être utilisé sur d’autres appareils au gaz à condition que le manufacturier de l’appareil ait spécifié
l’acceptation d’un évent pour le gaz de type B dans ses directives d’installation. Ne pas utiliser un évent pour le gaz de type B avec des appareils
au gaz de la catégorie II, III ou IV.
SPÉCIFICATIONS POUR LA VENTILATION DES APPAREILS AU GAZ
APPROUVÉS AVEC UN TUYAU D’ÉVENT POUR LE GAZ DE TYPE B
Les systèmes d’évent pour le gaz doivent être conçus et construits de façon à développer une circulation positive adéquate pour expulser les gaz
d’évacuation vers l’atmosphère extérieur, sans qu’il y ait condensation dans l’évent ou débordement au niveau de la hotte de l’appareil.
Toutes les composantes du système d’évent acheminant des gaz d’évacuation devront être des pièces d’évent pour le gaz de type B à paroi
double de Selkirk, et devront être continues à partir de la sortie de l’appareil jusqu’au chapeau d’évent de Selkirk.
Les tuyaux d’évent pour le gaz de Selkirk devront être installés en pleine conformité avec les normes de la Canadian Underwriter’Laboratories,
Inc., les directives d’installation du manufacturier, et les codes reconnus à l’échelle nationale sur les bonnes pratiques pour de telles installations.
Chapeau
Chapeau
Évent commun
Tuyau type B
Longueur
ajustable
Coude à 90º
Raccord
de la hotte
Tuyau type B
Coude à 90º
Té de
réduction
Coude à 90º
Coude à 90º
Tuyau type B
Tuyau type B
Raccord
de la hotte
Coude
à 45º
Raccord
de la hotte
Hotte
Tuyau
type B
Tuyau type B
Y ajustable
Coude
à 45º
Raccord
de la hotte
Chauffe-eau
Raccord
de la hotte
APPAREIL
Fournaise
Chauffe-eau
Fournaise
Le raccord flexible à paroi double Modèle DWC peut être remplacé par un B-Vent entre le raccord de la hotte & le té ou le Y.
