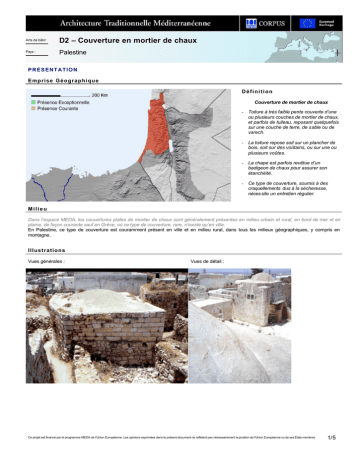

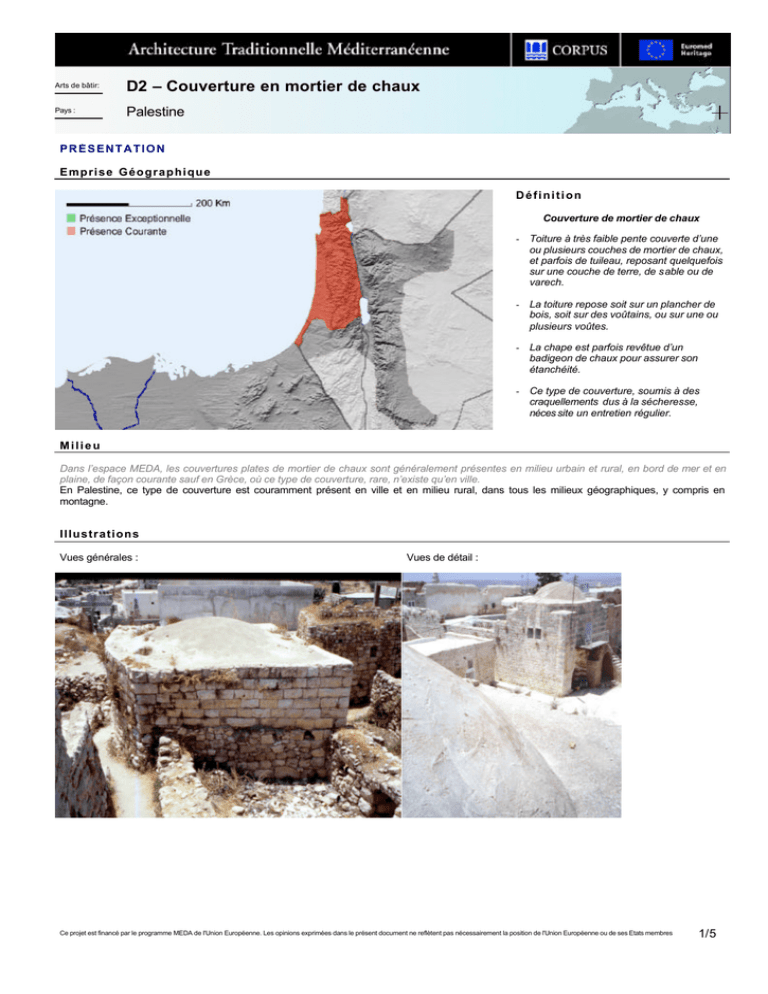

D2 – Couverture en mortier de chaux

Arts de bâtir:
D2 – Couverture en mortier de chaux
Pays :
Palestine
PRÉSENTATION
Emprise Géographique
Définition
Couverture de mortier de chaux
- Toiture à très faible pente couverte d’une
ou plusieurs couches de mortier de chaux,
et parfois de tuileau, reposant quelquefois
sur une couche de terre, de sable ou de
varech.
- La toiture repose soit sur un plancher de
bois, soit sur des voûtains, ou sur une ou
plusieurs voûtes.
- La chape est parfois revêtue d’un
badigeon de chaux pour assurer son
étanchéité.
- Ce type de couverture, soumis à des
craquellements dus à la sécheresse,
néces site un entretien régulier.
Milieu
Dans l’espace MEDA, les couvertures plates de mortier de chaux sont généralement présentes en milieu urbain et rural, en bord de mer et en
plaine, de façon courante sauf en Grèce, où ce type de couverture, rare, n’existe qu’en ville.
En Palestine, ce type de couverture est couramment présent en ville et en milieu rural, dans tous les milieux géographiques, y compris en
montagne.
Illustrations
Vues générales :
Vues de détail :
Ce projet est financé par le programme MEDA de l'Union Européenne. Les opinions exprimées dans le présent document ne reflètent pas nécessairement la position de l'Union Européenne ou de ses Etats membres
1/5
D2 Palestine – Couverture en mortier de chaux
PRINCIPE CONSTRUCTIF
Matériaux
Illustrations
Nature et Disponibilité (sous quelle forme)
La couverture est constituée d’une ou plusieurs couches, dont la surface est une chape en
mortier de chaux, de sable, de tuileau, de gravier ou d’agrégats divers.
En Palestine, un mortier de chaux forme la chape plane de couverture.
Modules, Dimensions, Epaisseurs, Dosages
L’épaisseur totale de la couverture varie de 3cm à 36cm, l’épaisseur courante se situant entre
10cm et 30cm.
En Palestine, l’épaisseur de la couverture est de 10cm environ.
Type de pose
Type de pose
La couverture est réalisée en étalant le mortier directement sur le plancher ou la maçonnerie
de support, ou sur une ou plusieurs couches de terre, de sable ou de varech reposant sur le
plancher.
En Palestine, la chape de mortier de chaux repose directement sur un plancher, ou sur une
maçonnerie sur voûte.
Principe constructif : coupe verticale
Ossature associée
La couverture repose généralement sur un plancher de bois, parfois sur des voûtains, ou sur
une ou plusieurs voûtes croisées ou en berceau.
En Palestine, la couverture repose sur un plancher, ou sur une maçonnerie plane de blocage
de voûtes croisées ou en berceau.
Evacuation des eaux
Pente adaptée (%)
La pente, extrêmement faible, se situe entre 1% et 5%.
En Palestine, la pente se situe entre 1,5% et 3%.
Collecte et évacuation des eaux
La pente est suffisante pour permettre l’écoulement des eaux, dont l’évacuation est assurée
par des gouttières ou des gargouilles.
En Palestine, l’écoulement des eaux est assuré par une gouttière de métal galvanisé.
Traitement des points singuliers (rives, égouts, noue, faîtage…)
La couverture présente une surface homogène. Généralement, les bords sont ceinturés
d’acrotères en maçonnerie, munis d’orifices raccordés aux gargouilles.
En Palestine, un acrotère en maçonnerie, muni d’orifices raccordés aux gouttières, est réalisé
sur le pourtour de la toiture.
Ce projet est financé par le programme MEDA de l'Union Européenne. Les opinions exprimées dans le présent document ne reflètent pas nécessairement la position de l'Union Européenne ou de ses Etats membres
2/5
D2 Palestine – Couverture en mortier de chaux
PRINCIPE CONSTRUCTIF (suite)
Outils
Illustrations
Des outils spécifiques sont souvent utilisés pour l’application du mortier.
En Palestine, le mortier de chaux est compacté à l’aide d’un rouleau de pierre.
Métiers
Métier, Nombre de personnes nécessaires
Les couvertures plates de mortier de chaux sont mises en œuvre par un maçon ou un
couvreur spécialisé dans cette technique. Deux à quatre personnes au minimum sont
mobilisées, selon les cas, pour ces ouvrages.
En Palestine, la couverture est réalisée par un maçon qualifié (ema’lem), aidé de deux
manœuvres. Trois personnes sont requises au minimum.
Performances
Étanchéité, Protection aux intempéries
La résistance des couvertures plates en mortier de chaux est généralement bonne, face à la
pluie, au vent et au fort ensoleillement.
En Palestine, la couverture plate en mortier de chaux est résistante à la pluie et aux vents.
Isolation Thermique
Les couvertures plates en mortier de chaux offrent généralement de bonnes performances
thermiques, qui dépendent en grande partie des caractéristiques du support.
En Palestine, les couvertures plates en mortier de chaux offrent de bonnes performances
thermiques, en raison, notamment, de leur pouvoir réfléchissant, dû à leur teinte claire.
Pat h o l o g i e d e v i e i l l i s s e m e n t
Liée au matériau et aux conditions climatiques :
Le mortier de chaux est sensible aux variations hygrométriques, provoquant des craquelures,
pouvant entraîner des infiltrations d’eau.
En Palestine, la dégradation de la chape peut être provoquée par la pluie ou la neige, dont
l’eau stagnante peut amener une végétation parasite.
Liée à la technique :
Des désordres (infiltrations d’eau) peuvent apparaître consécutivement à une déformation du
support, à un défaut de mise en œuvre de la chape (préparation du mortier, mauvaise forme
de pente…), ou à une insuffisance d’entretien (obstruction des gouttières…).
En Palestine, un défaut de pente ou l’obstruction des gouttières peut provoquer des
infiltrations d’eau stagnante, et la pousse d’une végétation parasite.
Principe constructif:
vues générales et détails
Ce projet est financé par le programme MEDA de l'Union Européenne. Les opinions exprimées dans le présent document ne reflètent pas nécessairement la position de l'Union Européenne ou de ses Etats membres
3/5
D2 Palestine– Couverture en mortier de chaux
PRINCIPE CONSTRUCTIF (suite)
DESCRIPTION DE MISE EN OEUVRE
En Palestine :
Conditions de réalisation :
La réalisation des travaux doit se faire par temps sec, pour éviter les infiltrations d’eau de pluie ; aucune protection particulière n’est nécessaire.
En Palestine, la période propice est la saison sèche, au printemps ou l’été.
Travaux préparatoires :
Le mortier de chaux, d’agrégats et de composants divers mélangés à l’eau, est malaxé au préalable. On s’assure que la charpente soit propre, ou
que le support de maçonnerie soit plat.
En Palestine, le support de couverture est préalablement nettoyé. La chaux est parfois préparée sur place, à partir de calcaire calciné.
Mise en œuvre :
En Palestine, le maître maçon (ema’lem), aidé de deux manœuvres, fixe la pente à l’aide d’un niveau à eau, marque les niveaux sur l’acrotère, et
en relie les différents points à l’aide d’une ficelle. Pendant que les manœuvres malaxent le mortier, le maître maçon étale celui-ci, le compacte à
l’aide d’un rouleau de pierre, en nivelant la surface de la chape, tout en contrôlant la forme de pente, avec l’assistance des manœuvres.
Les détails importants :
On doit veiller à combler les interstices de la sous -couche ou du plancher, lors de l’application du mortier de chaux.
En Palestine, un temps de séchage de la chape d’un ou deux jours est nécessaire avant de pouvoir marcher sur le toit.
Moyens de Vérification:
On peut vérifier l’étanchéité de la couverture en arrosant cette dernière, afin de détecter d’éventuelles infiltrations d’eau.
Ce projet est financé par le programme MEDA de l'Union Européenne. Les opinions exprimées dans le présent document ne reflètent pas nécessairement la position de l'Union Européenne ou de ses Etats membres
4/5
D2 Palestine– Couverture en mortier de chaux
USAGE, EVOLUTION ET TRANSFORMATION
Usage
Types de bâtiments
La couverture plate au mortier de chaux se trouve sur tous types de bâtiments à travers l’espace MEDA.
En Palestine, la couverture plate au mortier de chaux concerne les maisons d’habitation, comme les bâtiments de service.
Période d’apparition de la technique / Période d’emploi de la technique – Usage contemporain ou disparu
L’apparition de la couverture plate en mortier de chaux est généralement très ancienne : elle remonte au début de la période musulmane en
Algérie et en Egypte. Si cette technique a disparu en Egypte, et est en voie d’extinction en Grèce, celle-ci est toujours en usage en Algérie,
notamment dans la région du M’Zab et en Tunisie.
Raisons de la disparition ou de la modification de la technique
De nouveaux matériaux et de nouvelles techniques permettent un gain de temps de mise en œuvre des couvertures plates au mortier de chaux
(chaux industrielle prête à l’emploi, malaxage mécanique). Ce type de couverture est souvent remplacé en raison de l’entretien d’étanchéité
régulier qu’il nécessite.
En Palestine, cette technique de couverture au mortier de chaux est toujours utilisée en restauration.
Evolution / Transformation
Les matériaux
La chaux préparée artisanalement est souvent remplacée par une chaux industrielle ou par du ciment, en raison de leur facilité d’emploi.
En Palestine, le mortier de chaux est remplacé, notamment en construction neuve, par un béton léger, préparé avec du ciment et du gravier. Le
plancher est souvent constitué de poutrelles et de hourdis en béton.
Les aspects techniques
Souvent, la couverture plate au mortier de chaux est remplacée par une couverture moderne (mortier hydraulique au ciment, dalle de béton,
dallage sur film étanche…), relativement économique et nécessitant moins d’entretien.
En Palestine, le rouleau de pierre destiné au compactage du mortier n’est plus utile à la réalisation d’une chape de béton léger.
Evaluation des matériaux et des techniques de remplacement
Le remplacement du mortier de chaux par du ciment ou du béton présente de nombreux inconvénients : ces matériaux sont peu compatibles avec
les planchers de bois traditionnels, et leur esthétique est moindre. En revanche, le dallage sur film bitumineux mis en œuvre en Algérie, offre une
solution satisfaisante au défaut d’étanchéité des couvertures en mortier de chaux.
En Palestine, le remplacement du mortier de chaux par du béton léger n’est pas opportun en restauration.
Ce projet est financé par le programme MEDA de l'Union Européenne. Les opinions exprimées dans le présent document ne reflètent pas nécessairement la position de l'Union Européenne ou de ses Etats membres
5/5
