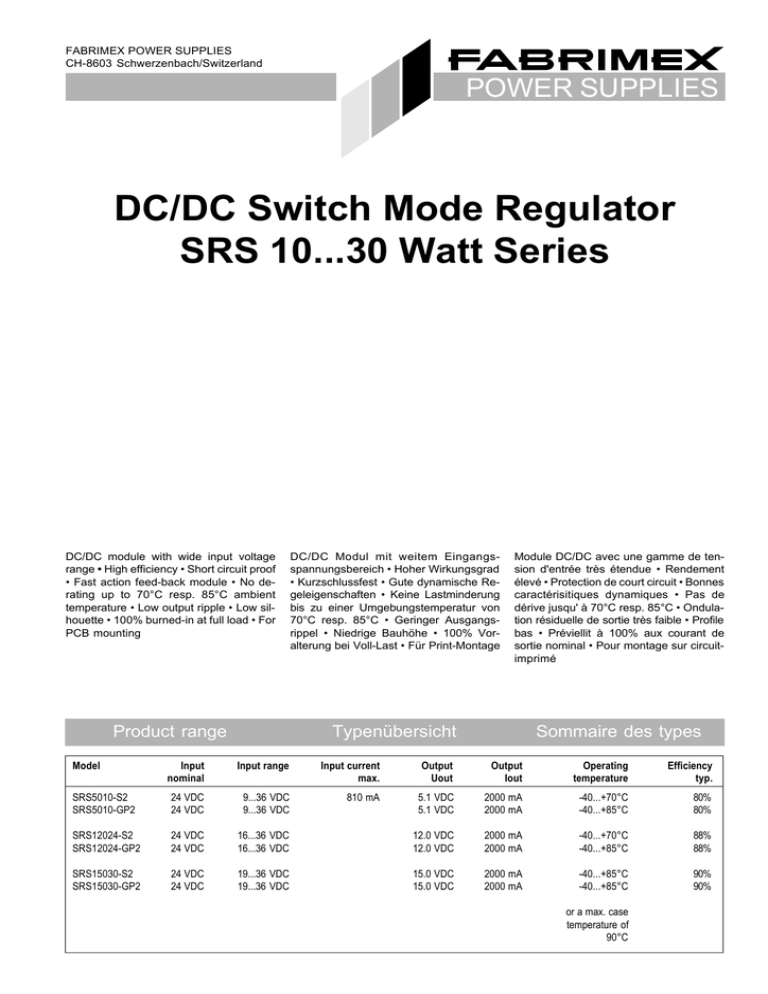

DC/DC Switch Mode Regulator SRS 10...30 Watt Series

FABRIMEX POWER SUPPLIES
CH-8603 Schwerzenbach/Switzerland
POWER SUPPLIES
DC/DC Switch Mode Regulator
SRS 10...30 Watt Series
DC/DC module with wide input voltage
range • High efficiency • Short circuit proof
• Fast action feed-back module • No derating up to 70°C resp. 85°C ambient
temperature • Low output ripple • Low silhouette • 100% burned-in at full load • For
PCB mounting
DC/DC Modul mit weitem Eingangsspannungsbereich • Hoher Wirkungsgrad
• Kurzschlussfest • Gute dynamische Regeleigenschaften • Keine Lastminderung
bis zu einer Umgebungstemperatur von
70°C resp. 85°C • Geringer Ausgangsrippel • Niedrige Bauhöhe • 100% Voralterung bei Voll-Last • Für Print-Montage
Module DC/DC avec une gamme de tension d'entrée très étendue • Rendement
élevé • Protection de court circuit • Bonnes
caractérisitiques dynamiques • Pas de
dérive jusqu' à 70°C resp. 85°C • Ondulation résiduelle de sortie très faible • Profile
bas • Préviellit à 100% aux courant de
sortie nominal • Pour montage sur circuitimprimé
Product range
Typenübersicht
Sommaire des types
Model
Input
nominal
Input range
Input current
max.
Output
Uout
Output
Iout
Operating
temperature
Efficiency
typ.
SRS5010-S2
SRS5010-GP2
24 VDC
24 VDC
9...36 VDC
9...36 VDC
810 mA
5.1 VDC
5.1 VDC
2000 mA
2000 mA
-40...+70°C
-40...+85°C
80%
80%
SRS12024-S2
SRS12024-GP2
24 VDC
24 VDC
16...36 VDC
16...36 VDC
12.0 VDC
12.0 VDC
2000 mA
2000 mA
-40...+70°C
-40...+85°C
88%
88%
SRS15030-S2
SRS15030-GP2
24 VDC
24 VDC
19...36 VDC
19...36 VDC
15.0 VDC
15.0 VDC
2000 mA
2000 mA
-40...+85°C
-40...+85°C
90%
90%
or a max. case
temperature of
90°C
El. characteristics
El. Eigenschaften
Charactéristiques él.
All values refer to an ambient temperature of 25°C
Output voltage accuracy
Ausgangsspannungsgenauigkeit
Précision tension de sortie
±1.5% of Uout nom.
Residual output ripple
(BW 20 MHz)
Ausgangsspannungsrippel
(BW 20 MHz)
Ondulation résiduelle de sortie
(BW 20 MHz)
80 mVpp (5.1 VDC)
100 mVpp (12/15 VDC)
Short circuit protection
Kurzschlussfestigkeit
Protection courts-circuits
continuous
No load input current
Leerlaufeingangsstrom
Courant d'entrée à vide
max. 15 mA
Line regulation (min...max)
Leitungsregulierung (min...max)
Régulation ligne (min...max)
±1.0% at Iout nom.
Load regulation (0...100%)
Lastregulierung (0...100%)
Régulation charge (0...100%)
0.5%
Ext. output voltage adjustment
Ext. Ausgangsspannungsabgleich
Ajustement ext. tension de sortie
min. ±10% of Uout nominal
Inhibit drive voltage
Inhibit Schaltspannung
Tension d'action de l'inhibit
-35...+0.8 VDC (Output on)
+2.4...+35 VDC (Output off)
Temperature coefficient
Temperaturkoeffizient
Coéfficient de température
max. 0.015% of Uout nominal
Switching frequency
Schaltfrequenz
Fréquence de découpage
typ. 100 kHz
MTBF (MIL-HB 217E at 25°C)
MTBF (MIL-HB 217E bei 25°C)
MTBF (MIL-HB 217E à 25°C)
>500'000 hrs.
Storage temperature
Lagertemperatur
Température de stockage
-40...+105°C
Case
Gehäuse
Boîtier
View from bottom; Normal tolerance ±0.2 mm; Pin distance tolerance ±0.05 mm
50.8
42.0
4.4
1.0
10.0
50.8
Vi
31.8
Gi
4.5
Vo
Adjust
21.6
3.8
Go
11.4
Inhibit
21.6
3.8
