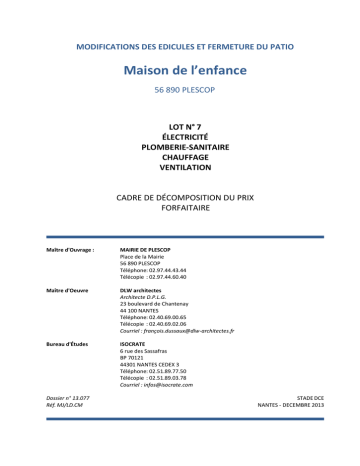

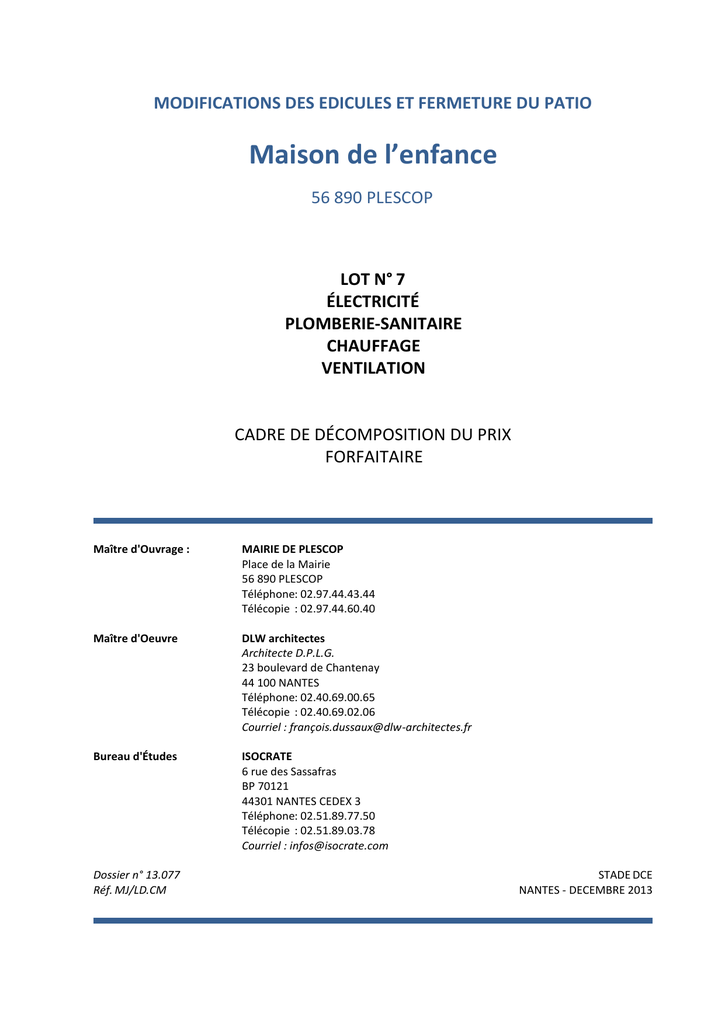

Maison de l`enfance

MODIFICATIONS DES EDICULES ET FERMETURE DU PATIO
Maison de l’enfance
56 890 PLESCOP
LOT N° 7
ÉLECTRICITÉ
PLOMBERIE-SANITAIRE
CHAUFFAGE
VENTILATION
CADRE DE DÉCOMPOSITION DU PRIX
FORFAITAIRE
Maître d'Ouvrage :
MAIRIE DE PLESCOP
Place de la Mairie
56 890 PLESCOP
Téléphone: 02.97.44.43.44
Télécopie : 02.97.44.60.40
Maître d'Oeuvre
DLW architectes
Architecte D.P.L.G.
23 boulevard de Chantenay
44 100 NANTES
Téléphone: 02.40.69.00.65
Télécopie : 02.40.69.02.06
Courriel : franç[email protected]
Bureau d'Études
ISOCRATE
6 rue des Sassafras
BP 70121
44301 NANTES CEDEX 3
Téléphone: 02.51.89.77.50
Télécopie : 02.51.89.03.78
Courriel : [email protected]
Dossier n° 13.077
Réf. MJ/LD.CM
STADE DCE
NANTES - DECEMBRE 2013
MODIFICATIONS DES EDICULES ET FERMETURE DU PATIO - 56890 PLESCOP
LOT 7 - ÉLECTRICITÉ - PLOMBERIE-SANITAIRE - CHAUFFAGE - VENTILATION
Désignation
Page 2
U
1 - PRESCRIPTIONS TECHNIQUES ÉLECTRICITÉ
1.01 - Repérage, dépose
-
Visite sur site
Repérage de l'infrastructure existante
Dépose de l'infrastructure existante de la zone "Patio"
Dépose/repose/compris remplacement à neuf si défectueux des
équipements électriques situés sur le mur rideau de la salle de repas et
de la salle d'activité CLSH
Total article 1.01
PM
ens
ens
ens
1.02 - Circuit de terre
- Mesures de la prise de terre générale afin de s'assurer que la résistance
soit en correspondance avec les dispositifs différentiels, ainsi qu'avec la
valeur maximum demandée par l'Installateur du matériel informatique
(5 Ohms)
- Mise à la terre :
. les chemins de câbles éventuels
. tous les appareils d'éclairage, prises de courant, boîtes métalliques
éventuelles
.l'ossature des faux plafonds
- accessoires de mise en œuvre
Total article 1.02
ens
ens
ens
ens
ens
1.03 - Tableaux de Protections
Fourniture, mise en œuvre de raccordement des armoires électriques
suivantes compris toutes sujétions de fixation et de mise en oeuvre :
- Tableau Général Basse Tension : TGBT (Adapté suivant CCTP)
- Signalétique
- Réalisation des schémas, notes de calculs
Total article 1.03
ens
ens
ens
1.04 - Réseau de distribution basse tension
- câblage d'alimentation des circuits éclairage
- câblage d'alimentation des circuits prises de courant
- fourreaux, tubes, accessoires
. accessoires de finition et de fixation
. toutes sujétions liées à une structure existante
ens
ens
ens
ens
ens
Total article 1.04
1.05 - Appareillage
- ARNOULD INITIA "Origine" :
.Bouton poussoir variateur
. prise de courant 240 V + T
U
U
Total article 1.05
Qté
P.U.
P.T.
MODIFICATIONS DES EDICULES ET FERMETURE DU PATIO - 56890 PLESCOP
LOT 7 - ÉLECTRICITÉ - PLOMBERIE-SANITAIRE - CHAUFFAGE - VENTILATION
Désignation
Page 3
U
1.06 - Lustrerie
Fourniture accessoires, pose et raccordement de l'ensemble des
- luminaires suivants avec lampe (Compris taxe de retraitement
ultérieur) et accessoires + toutes les sujétions de mise en œuvre
(suivant CCTP) :
Spot encastré de marque REGIANNI (EASYLUM) du type MiLED, Ø
A 166mm / H:100mm, avec optique IOS, rendement 93%, IP43, classe II
(avec ballast électronique A1)
- Variation de flux électronique à commande manuelle par BP Switch
Total article 1.06
U
ens
1.07 - Alimentations particulières
1.07.01 - Depuis le TGBT
- Module Air soufflé "Détection de présence" centrale de traitement d'air
(Bureaux CLSH, accueil)
- Module Air extrait "Détection de présence" centrale de traitement d'air
(Bureaux CLSH, accueil)
- Velux 1 "motorisation Ouverte + Occultation" (Salle d'activité)
- Velux 2 "motorisation Ouverte + Occultation" (Salle d'activité)
- Châssis à ouverture électrique (Edicule C)
Total article 1.07
ens
1.08 - Téléphone / Informatique
- Origine des installations
- Adaptatation de la baie de brassage existante (Bandeaux, noyaux,
cordons, etc…)
- câble catégorie 5E, 4 paires
- Prise RJ 45
- identification et repérage
- recette
Total article 1.08
PM
ens
ens
U
ens
ens
1.09 - Télévision
-
Origine des installations
Adaptation des amplificateurs et dérivateurs existants
prise TV
câble coaxial faible perte
mise en service - essais
PM
ens
U
ens
ens
Total article 1.09
TOTAL CHAPITRE 1
Qté
P.U.
P.T.
MODIFICATIONS DES EDICULES ET FERMETURE DU PATIO - 56890 PLESCOP
LOT 7 - ÉLECTRICITÉ - PLOMBERIE-SANITAIRE - CHAUFFAGE - VENTILATION
Désignation
Page 4
U
2 - PRESCRIPTIONS TECHNIQUES PLOMBERIE
- vidange partielle des installations
- dépose du robinet de puisage situé dans l'ancien patio
- dépose de la canalisation eau froide alimentant le robinet de puisage,
compris toutes sujétions
- dépose et repose partielle du faux plafond
- rebouchages des parois après dépose des équipements
TOTAL CHAPITRE 2
ens
ens
ens
ens
ens
Qté
P.U.
P.T.
MODIFICATIONS DES EDICULES ET FERMETURE DU PATIO - 56890 PLESCOP
LOT 7 - ÉLECTRICITÉ - PLOMBERIE-SANITAIRE - CHAUFFAGE - VENTILATION
Désignation
Page 5
U
3 - PRESCRIPTIONS TECHNIQUES CHAUFFAGE
3.01 - Radiateurs
- radiateurs de marque FINIMETAL type Reggane 3000 Habillés, complet
suivant CCTP
- dépose et repose des radiateurs avant et après peinture
- nettoyage et retouches éventuelles
Total article 3.01
U
ens
ens
3.02 - Equipements des radiateurs
- robinet thermostatique de marque SAR type Senso complet suivant
CCTP
- coude ou tés de réglage de marque SAR
- purgeur à carré
- robinet de vidange
Total article 3.02
U
U
U
U
3.03 - Distribution intérieures chauffage
- vidange partielle des installations
- raccordement sur installations existantes
- tube cuivre traité anti corrosion, compris raccords, supports, fourreaux,
soudures
- Ø 14 x 1
- Ø 16 x 1
- dépose et repose des faux plafonds existants pour passage des réseaux
- purge pour points haut
- robinet de vidange pour point bas
- vanne d'arrêt à boisseau sphérique pour le départ de l'installation
- vanne de réglage de marque TA type STAD sur le retour général
- repérage des vannes
- calorifuge par Armaflex M1 épaisseur 19 mm
- percements et rebouchages des parois pour le passage des
Total article 3.03
TOTAL CHAPITRE 3
ens
ens
ml
ml
ens
ens
ens
U
U
ens
ens
ens
Qté
P.U.
P.T.
MODIFICATIONS DES EDICULES ET FERMETURE DU PATIO - 56890 PLESCOP
LOT 7 - ÉLECTRICITÉ - PLOMBERIE-SANITAIRE - CHAUFFAGE - VENTILATION
Désignation
Page 6
U
4 - PRESCRIPTIONS TECHNIQUES VENTILATION DOUBLE FLUX
4.01 - Grilles de soufflage et de reprise
- grilles de soufflage et de reprise de marque ALDES type AC 440
complète suivant CCTP
- registre de réglage type SGS
- plénum de raccordement type MT ou ME
- contre cadre type F4
Total article 4.01
U
U
U
U
4.02 - Module de régulation
-
module de régulation de marque ALDES type VMT Mod
détecteur de présence
asservissement entre détecteur et module
alimentation électrique des modules depuis les attentes de l'électricien
modification des réseaux de soufflage et d'extraction liées à la mise en
place des modules
Total article 4.02
U
U
ens
ens
ens
4.03 - Gaines d'extraction et de soufflage
-
gaine de soufflage et de reprise en tôle d'acier galvanisé spiralé,
compris raccords, accessoires à joints, supports, fourreaux, pièces de
transformation, traitement acoustique et thermique, registre de
réglage, trappes de visite, étanchéité, etc…
- Ø 200
- Ø 160
- Ø 125
- dépose et repose des faux plafonds existants pour passage des réseaux
- percements et rebouchages des parois pour passage des réseaux
Total article 4.03
TOTAL CHAPITRE 4
ml
ml
ml
ens
ens
Qté
P.U.
P.T.
MODIFICATIONS DES EDICULES ET FERMETURE DU PATIO - 56890 PLESCOP
LOT 7 - ÉLECTRICITÉ - PLOMBERIE-SANITAIRE - CHAUFFAGE - VENTILATION
Désignation
Page 7
U
5. DIVERS
5.01 - Consuel
- attestation de conformité pour consuel
ens
Total article 5.01
5.02 - Travaux divers
-
percements, scellements, rebouchages,
mise en route, essais, réglages, équilibrages
notice techniques et certificats de garantie
plans de récolement
notices explicatives
ens
ens
ens
ens
ens
Total article 5.02
5.03 - Essais et vérifications
- essais et fiches COPREC
- vérification
ens
ens
Total article 5.03
TOTAL CHAPITRE 5
Qté
P.U.
P.T.
MODIFICATIONS DES EDICULES ET FERMETURE DU PATIO - 56890 PLESCOP
LOT 7 - ÉLECTRICITÉ - PLOMBERIE-SANITAIRE - CHAUFFAGE - VENTILATION
Page 8
Désignation
U
RÉCAPITULATIF
1 - PRESCRIPTIONS TECHNIQUES ÉLECTRICITÉ
1.01 - Repérage, dépose
1.02 - Circuit de terre
1.03 - Tableaux de Protections
1.04 - Réseau de distribution basse tension
1.05 - Appareillage
1.06 - Lustrerie
1.07 - Alimentations particulières
1.08 - Téléphone / Informatique
1.09 - Télévision
TOTAL CHAPITRE 1
2 - PRESCRIPTIONS TECHNIQUES PLOMBERIE
TOTAL CHAPITRE 2
3 - PRESCRIPTIONS TECHNIQUES CHAUFFAGE
3.01 - Radiateurs
3.02 - Equipements des radiateurs
3.03 - Distribution intérieures chauffage
TOTAL CHAPITRE 3
4 - PRESCRIPTIONS TECHNIQUES VENTILATION DOUBLE FLUX
4.01 - Grilles de soufflage et de reprise
4.02 - Module de régulation
4.03 - Gaines d'extraction et de soufflage
TOTAL CHAPITRE 4
5. DIVERS
5.01 - Consuel
5.02 - Travaux divers
5.03 - Essais et vérifications
TOTAL CHAPITRE 5
TOTAL GÉNÉRAL en € H.T.
T.V.A. 19,6 %
TOTAL GÉNÉRAL en € T.T.C.
CACHET DE L'ENTREPRISE
Qté
P.U.
P.T.
