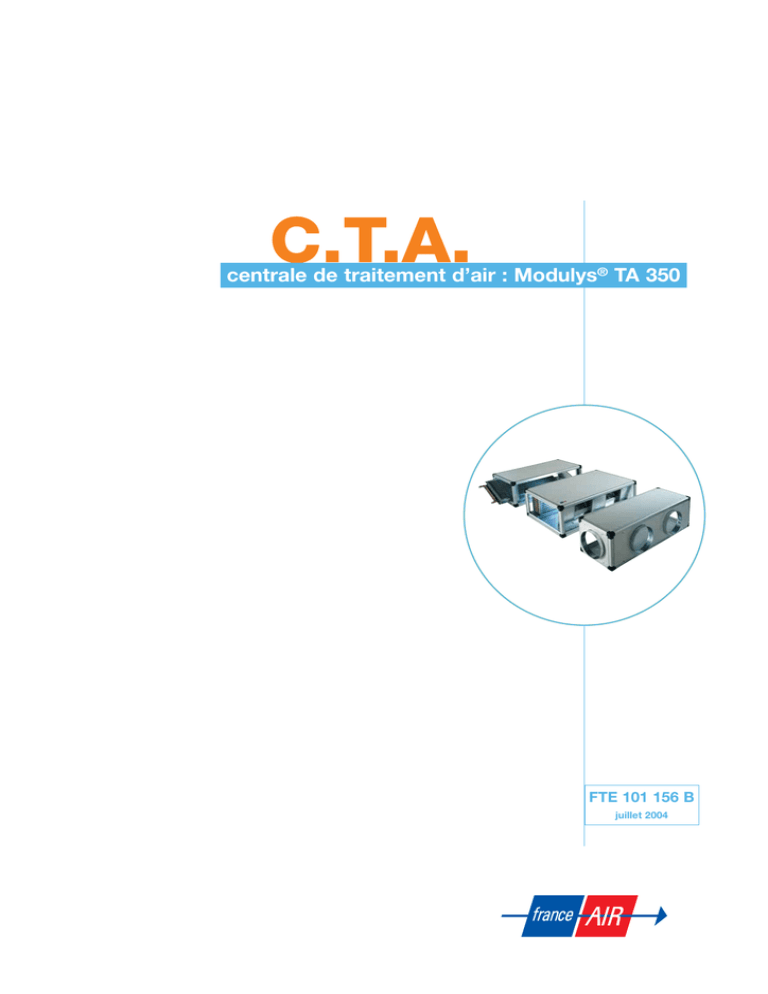

centrale de traitement d’air : Modulys® TA 350
FTE 101 156 B
juillet 2004
C.T.A.
Centrales extra-plates
Modulys®
TA 350
➤ texte de prescription
• La centrale de traitement d’air aura une faible hauteur
de 350 mm. Elle aura une structure profilaire en aluminium
avec des panneaux double-peau démontables et isolés
par du polystyrène expansé, une glissière porte-filtre,
une batterie chaude ou froide.
centrale de
traitement d’air
extraplate
(hauteur 350 mm)
• Le ventilateur aura une double (ou triple) turbine centrifuge
à action avec un moteur à accouplement direct.
➤ avantages
• Type Modulys® TA 350, marque France Air.
• Extraplate 350 mm.
• Très silencieuse.
• Accessibilité aux composants (batterie, filtre) par toutes
les faces de la centrale.
• Batterie froide réversible.
descriptif technique
➤ Déclaration du fabricant
• Article 4 paragraphe 2 de la directive machines 89/392/CEE
• Prévue pour l'extérieur.
➤ gamme
- Modulys® TA 1 : débit maxi 2 000 m3/h.
- Modulys® TA 2 : débit maxi 3 000 m3/h.
- Modulys® TA 3 : débit maxi 5 000 m3/h.
• 5 modules de traitement d’air :
- module 1 : ventilation seule.
- module 2 : ventilation/filtration.
MODULYS ®
TA 350
La conception du produit désigné ci-dessous :
Centrale de traitement d’air Modulys® TA 350 est conforme :
- aux dispositions de la Directive Compatibilité Électromagnétique
CEM 89/336/CEE.
- aux dispositions de la Directive Basse Tension BT 73/23/CEE.
Sa conception a fait l’objet d’une attention particulière pour la
sécurité des personnes. Cependant, nous vous informons que sa
mise en service ne pourra avoir lieu tant que l’installation dans
laquelle il sera incorporé n’a pas été déclarée conforme aux
dispositions de la Directive Machine 89/392/CEE.
• 3 tailles de ventilateurs :
- module 4 : ventilation/chauffage/filtration.
- module 5 : climatisation/filtration
(installation horizontale uniquement).
À Beynost, le 23 mars 2000
Directeur Achats
J.-P. Margrita
- module 6 : chauffage électrique.
➤ application / utilisation
• Traitement de l’air (chauffage/climatisation/filtration) pour les
installations nécessitant la pose d’une centrale de traitement
d’air d’une hauteur réduite (faux plafond, placard technique,
combles…).
➤ construction / composition
• Enveloppe :
- Structure profilaire aluminium, angles en polypropylène renforcé.
- Panneaux double peau isolés par 13 mm de polystyrène
expansé, classé M1, densité 30 kg/m3.
- Batteries montées sur glissières permutables sur chantier
(raccordement à gauche ou à droite).
Avant de mettre le ventilateur en service, il convient de vérifier
que l’installation soit effectuée dans les règles de l’art, conformément aux consignes de sécurité, d’installation et de maintenance.
Le ventilateur doit être correctement mis à la terre. Avant toute
intervention de maintenance, il est impératif de mettre hors tension
le ventilateur et ses commandes, de les isoler et d’attendre que
tous les éléments tournants se soient immobilisés.
- Filtres G 4 classe M1 plissés sur cadre galva 50 mm
d’épaisseur, filtres extractibles par les panneaux latéraux
ou inférieurs de la centrale.
- Suspension par écrou M8 sertis dans la structure.
- Raccordement du module batterie par visserie (incluse).
• Ventilateur :
- Centrifuge à action, double-ouïe à accouplement direct.
• Motorisation :
- Moteur incorporé monophasé 230 V/50 Hz/IP 20, 3 vitesses.
- Variateur possible sur la grande vitesse uniquement.
- 3 étages constitués d'épingles blindées à ailettes en inox,
munis d'une double protection thermique à réarmement
automatique à 75°C et manuelle à 115°C.
Nota : les vitesses de passage faibles sur la batterie eau glacée
permettent de ne pas utiliser de pare-goutelette.
➤ conditionnement
• Consignes de sécurité matériels de ventilation
Les ventilateurs présentent tous les dangers potentiels au niveau
de la mécanique, de l’électricité, du bruit ou des vibrations.
Pour minimiser les risques d’accidents, les consignes de sécurité,
d’installation, d’utilisation et de maintenance doivent impérativement
être appliquées par un personnel technique compétent afin de
garantir le fonctionnement fiable du matériel.
Les dangers que représentent les composants mécaniques doivent
être minimisés en interdisant l’accès aux éléments tournants
lorsque le ventilateur fonctionne. À cet effet, vous pourrez vous
procurer des grilles de protection auprès de France Air.
- Panneaux démontables, peints couleur beige RAL 9002.
• Batterie électrique :
➤ Déclaration conformité CE
Soumis à de hautes pressions ou des vitesses de rotation élevées,
le ventilateur peut produire des niveaux sonores intolérables.
Afin de les réduire, vous pouvez vous procurer un matériel
insonorisant et antivibratile auprès de France Air.
Les turbines et les hélices sont équilibrées en usine et ne
devraient exiger aucun réglage.
Si l’interprétation des consignes de sécurité, d’installation,
d’utilisation et de maintenance vous pose un problème quelconque, il est impératif de consulter le service commercial de
France Air.
• Emballage individuel en carton.
