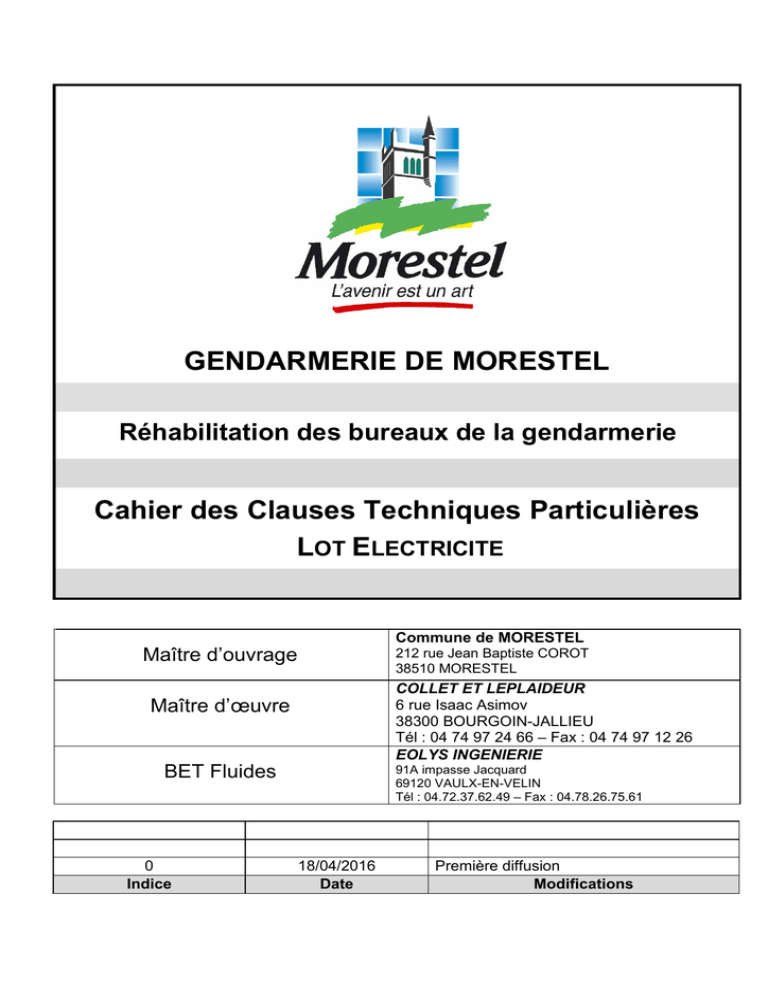

GENDARMERIE DE MORESTEL
Réhabilitation des bureaux de la gendarmerie
Cahier des Clauses Techniques Particulières
LOT ELECTRICITE
Commune de MORESTEL
Maître d’ouvrage
212 rue Jean Baptiste COROT
38510 MORESTEL
COLLET ET LEPLAIDEUR
6 rue Isaac Asimov
38300 BOURGOIN-JALLIEU
Tél : 04 74 97 24 66 – Fax : 04 74 97 12 26
EOLYS INGENIERIE
Maître d’œuvre
BET Fluides
0
Indice
91A impasse Jacquard
69120 VAULX-EN-VELIN
Tél : 04.72.37.62.49 – Fax : 04.78.26.75.61
18/04/2016
Date
Première diffusion
Modifications
SOMMAIRE
1.
PRESENTATION DU PROJET...................................................................................... 4
1.1
DEFINITION GENERALE DES TRAVAUX ............................................................................... 4
1.2
CHOIX DES EQUIPEMENTS ................................................................................................... 4
1.3
OBLIGATION DE L’ENTREPRENEUR..................................................................................... 5
1.4
RESPONSABILITE DE L’ENTREPRISE................................................................................... 5
1.5
INSTALLATION DE CHANTIER ............................................................................................... 6
1.6
PRESENTATION DES OFFRES .............................................................................................. 6
1.7
LISTE DES INTERVENANTS................................................................................................... 6
2.
PRESCRIPTIONS GENERALES................................................................................... 7
2.1
REFERENCES AUX NORMES ................................................................................................ 7
2.2
LIMITES DE PRESTATIONS.................................................................................................... 8
2.2.1
TRAVAUX A CHARGE DU PRESENT LOT ...................................................................................... 8
2.2.2
LIMITES DE PRESTATIONS AVEC LES AUTRES CORPS D’ETAT ...................................................... 8
2.3
MISE EN ŒUVRE .................................................................................................................... 8
2.4
PLANNING DES TRAVAUX ..................................................................................................... 9
2.5
PIECES A FOURNIR................................................................................................................ 9
2.6
LEVEES DE RESERVES ........................................................................................................10
2.7
GARANTIE ..............................................................................................................................10
2.8
FIN DE CHANTIER .................................................................................................................10
2.9
PERCEMENTS-CAROTAGES-REBOUCHAGES....................................................................11
2.10
BASE DE CALCUL..................................................................................................................11
2.11
MATERIELS ET MATERIAUX .................................................................................................12
2.11.1
GENERALITES ........................................................................................................................12
2.11.2
ARMOIRES ELECTRIQUES........................................................................................................13
2.11.3
APPAREILLAGE DE L’ARMOIRE .................................................................................................14
2.11.4
PETITS APPAREILLAGES ET LUMINAIRES...................................................................................15
2.12
REPERAGE DES INSTALLATIONS........................................................................................16
3.
LOT COURANTS FORTS – DESCRIPTION DES INSTALLATIONS ......................... 17
3.1
DEPOSE DES INSTALLATIONS EXISTANTES......................................................................17
3.2
INSTALLATION ELECTRIQUE PROVISOIRE DE CHANTIER................................................17
3.3
MISE A LA TERRE..................................................................................................................18
3.3.1
LA PRISE DE TERRE ................................................................................................................18
3.3.2
LIAISON EQUIPOTENTIELLE PRINCIPALE ...................................................................................18
3.3.3
DERIVATION DE TERRE POUR LES LOCAUX D’ACTIVITES ............................................................18
3.3.4
DERIVATIONS DE TERRE DIVERSES ..........................................................................................19
3.3.5
RESISTANCE DE PRISE DE TERRE ............................................................................................19
3.4
ALIMENTATION GENERALE..................................................................................................19
____________________________________________________________________________________________________
Gendarmerie de Morestel
Page 2 / 32
CCTP Lot Electricité – Réhabilitation des 14 logements.
Juillet 2012 – Ind A
3.5
COLONNES MONTANTES .....................................................................................................19
3.6
DERIVATIONS INDIVIDUELLES.............................................................................................19
3.6.1
DERIVATIONS D’ENERGIE ........................................................................................................19
3.6.2
DERIVATIONS DE TERRE .........................................................................................................20
3.6.3
DERIVATIONS DE BUS ............................................................................................................20
3.7
DISTRIBUTION SECONDAIRE...............................................................................................20
3.8
ARMOIRES ELECTRIQUES ...................................................................................................21
3.8.1
TABLEAU GENERAL BASSE TENSION .......................................................................................21
3.8.2
ARRET D’URGENCES VENTILATION...........................................................................................21
3.9
EQUIPEMENT REZ DE CHAUSSEE ......................................................................................22
3.9.1
ECLAIRAGE DE SECURITE .......................................................................................................22
3.9.2
ECLAIRAGE INTERIEUR ET EXTERIEUR .....................................................................................23
3.9.3
COMMANDE ...........................................................................................................................25
3.9.4
PRISES DE COURANT ..............................................................................................................26
3.9.5
FORCES MOTRICES ................................................................................................................26
3.9.6
CHAUFFAGE ELECTRIQUE .......................................................................................................27
4.
LOT COURANTS FAIBLES – DESCRIPTION DES INSTALLATIONS ...................... 28
4.1
TELEPHONE...........................................................................................................................28
4.2
RESEAU VDI...........................................................................................................................28
3.9.7
CABLAGE POSTE DE TRAVAIL ..................................................................................................29
3.9.8
CABLE...................................................................................................................................29
COFFRET DE COMMUNICATION ..............................................................................................................29
CHEMINEMENTS ...................................................................................................................................30
RECETTE .............................................................................................................................................31
5.
DOSSIER FIN DE CHANTIER..................................................................................... 32
____________________________________________________________________________________________________
Gendarmerie de Morestel
Page 3 / 32
CCTP Lot Electricité – Réhabilitation des 14 logements.
Juillet 2012 – Ind A
1. PRESENTATION DU PROJET
Le présent document a pour objet la description des travaux au titre du Lot Electricité pour la réhabilitation
des bureaux de la gendarmerie situés à 38510 MORESTEL.
Le bâtiment est composé de la manière suivante :
-
14 bureaux
1 Coin détente café
1 blocs sanitaires
2 Cellules sécurisées (CS)
1 Local Sécurisé (LS)
1.1 DEFINITION GENERALE DES TRAVAUX
Les travaux à réaliser comprendront notamment :
-
L’installation de chantier,
Les démarches auprès des différents concessionnaires.
Le raccordement des colonnes montantes aux coffrets de coupure,
La fourniture, la pose et les raccordements des colonnes montantes suivant la norme NF-C 14-100
et les différentes prescriptions ERDF,
Le raccordement du TGBT,
La dépose des installations électriques existantes,
La distribution en courants forts et en courants faibles de tous les locaux,
L’équipement en éclairage et en prises de courant suivant la norme NF-C 15-100 et la circulaire
DGUHC 2007-53 du 30 novembre 2007,
Les diverses alimentations forces motrices,
La fourniture des câbles d’alimentation des armoires et des différents équipements (ventilation,
chaufferie),
L’équipement d’éclairage de sécurité,
Fourniture et pose du système de chauffage électrique par convecteurs à inertie
La réalisation d’un circuit de terre, y compris liaisons d’équipotentialité,
Fourniture, pose et raccordement des tableaux électriques comprenant l’ensemble des
protections, y compris contre la foudre,
L’installation courants faibles,
L’installation d’un système de contrôle d’accès et d’interphonie,
L’installation d’un système de sécurité incendie par bâtiment.
1.2 CHOIX DES EQUIPEMENTS
L’entreprise adjudicataire du présent lot se doit de connaître les prescriptions prévues sur la globalité du
chantier. La non connaissance des prescriptions des cahiers des charges des autres intervenants sur le
chantier ne pourra pas être recevable.
Dans le cas de modifications de choix de matériels, l’adjudicataire du présent lot devra présenter un
matériel au moins techniquement équivalent dans toutes les caractéristiques décrites au présent CCTP,
aux exigences de la réglementation ainsi qu’à celles du maître d’ouvrage.
_______________________________________________________________________________________________________
16 259 - Gendarmerie de Morestel
Page 4 / 32
CCTP Lot Electricité – Réhabilitation des bureaux.
Avril 2016 – Indice 0
Les marques et références citées dans le présent document ne sont en aucun cas imposées.
Liberté est laissée à l'entreprise de proposer une autre marque, sous réserve que le type d'appareil soit
au moins équivalent à celui proposé et que les marques et références de celui-ci soient clairement
indiquées dans les pièces constituant son offre.
1.3 OBLIGATION DE L’ENTREPRENEUR
Les prix comprennent toutes dépenses incluses, en particulier :
-
La main d’œuvre,
Le transport, le déchargement, la mise en place et le raccordement des matériels,
Les études, essais et contrôles,
Les assurances,
Les frais éventuels de stockage, gardiennage,
L'installation de chantier,
Les sujétions dues au travail simultané avec les autres corps d'état.
Les quantités figurant sur le cadre de devis quantitatif ne sont fournies qu'à titre indicatif. L'entrepreneur
devra en vérifier l'exactitude avant l'établissement de sa proposition.
1.4 RESPONSABILITE DE L’ENTREPRISE
Le contractant de l’appel d’offre devra prévoir tous les travaux indispensables pour assurer le complet et
parfait achèvement de tous les travaux prévus au devis.
Toutes les installations seront livrées en parfait ordre de marche, y compris le transport, la fourniture, la
pose, le raccordement, le réglage de tous les organes divers et appareils nécessaires au bon
fonctionnement des installations, les essais nécessaires précédant la réception provisoire ainsi que
l’entretien des installations durant la période comprise entre les deux réceptions, ou pendant l’année
normale de garantie.
Avant le début des travaux, le contractant de l’appel d’offre devra se rendre compte de l’état des lieux et
des conditions d’exécution des travaux à réaliser.
En aucune façon, elle ne devra se prévaloir du manque de précision des plans et documents divers pour
refuser l’exécution dans les conditions de base du marché, de l’ensemble ou d’une partie des installations
nécessaires au parfait fonctionnement.
S’il y avait une incertitude quant aux conditions d’exécution, l’entrepreneur devra en référer au bureau
d’études pour une mise au point.
_______________________________________________________________________________________________________
Page 5 / 32
1.5 INSTALLATION DE CHANTIER
L’entreprise prévoit toutes les installations de chantier et les accès primaires conformément au PGC
établit pour le coordonnateur SPS de conception et / ou de réalisation. Le PGC est joint à l’appel d’offres.
Le PGC définit en outre, les mesures en matière de SPS qu’il convient de considérer dans l’offre de
l’entreprise.
1.6 PRESENTATION DES OFFRES
L'entreprise fournira obligatoirement avec son offre une liste complète des matériels qu'elle propose
d'employer.
L'absence de cette liste descriptive impliquera que le matériel prévu dans le présent CCTP est retenu
pour la réalisation.
De plus, l’entreprise devra fournir un mémoire technique spécifiant les méthodes et produits utilisés pour
traiter l’étanchéité à l’air.
1.7 LISTE DES INTERVENANTS
MAITRE D’OUVRAGE
COMMUNE DE MORESTEL
212 rue Jean Baptiste COROT
38510 MORESTEL
ARCHITECTE
COLLET & LEPLAIDEUR ARCHITECTES
144 rue Joseph Jacquard
ZI des Vallons
38110 LA TOUR DU PIN
Tél : 04 74 97 24 66 – Fax : 04 74 97 12 26
BET FLUIDES
EOLYS INGENIERIE
91A impasse Jacquard
69120 VAULX-EN-VELIN
Tél : 04.72.37.62.49 – Fax : 04.78.26.75.61
_______________________________________________________________________________________________________
Page 6 / 32
2. PRESCRIPTIONS GENERALES
2.1 REFERENCES AUX NORMES
L'entrepreneur devra se conformer aux prescriptions des documents énumérés au cahier des charges
administratives particulières ainsi qu'aux normes, lois, décrets et règlements en vigueur à la remise de
l'offre et plus particulièrement :
-
DTU 70-1: Installations électriques des bâtiments à usage d'habitation.
DTU 70-2: Installations électriques des bâtiments à usage collectif.
Norme C 12-101: Protection des travailleurs.
Décret du 14 novembre 1988: Protection des travailleurs (pour les services généraux).
Norme C 12-200: Protection contre les risques d'incendie et de panique.
Norme C 14-100: Branchement de 1ère catégorie.
Norme C 15-100: Installations électriques à basse tension.
Règlements départementaux des services d'incendie et de secours.
Arrêté du 31 janvier 1986: Protection des bâtiments contre les risques d'incendie.
Aux prescriptions particulières imposées par le secteur local ERDF et FRANCE TELECOM.
Norme C 90-120: Antennes individuelles et collectives de radiodiffusion.
Norme C 90-123: Distribution des programmes de radiodiffusion à l’intérieur des locaux de l’usager
par câble coaxial.
Norme C 90-124: Matériel électronique et de télécommunications.
Norme C 90-125: Spécifications techniques d’ensemble applicables aux réseaux distribuant par
câbles des services de radiodiffusion sonore et de télévision.
NF EN 50083: Systèmes de distribution par le câble destinés aux signaux de radiodiffusion sonore
et de télévision.
NF EN 50086: Systèmes de conduits pour installations électriques.
NFC 90-131: Composants électroniques-Spécification générique pour câbles coaxiaux utilisés
dans les réseaux de distribution par câble.
NFC 90-132: Composants électroniques Câbles coaxiaux utilisés dans les réseaux de distribution
par câble.
Norme C 90-140: Matériel de radio communications et réseaux de télédistribution.
Norme C 91-100: Protection de la radio diffusion et de la télévision contre les troubles parasites
d'origine industrielle,
Les règles de l’art.
Cette liste n’est pas limitative. L’entreprise devra tenir compte de l’ensemble des règlements qui seront en
vigueur lors de l’exécution du chantier.
_______________________________________________________________________________________________________
Page 7 / 32
2.2 LIMITES DE PRESTATIONS
2.2.1 Travaux à charge du présent lot
Les travaux comprendront :
-
L’installation de chantier,
Les démarches auprès des différents concessionnaires.
La reprise de l’alimentation générale à partir du TGBT existant,
Le raccordement du nouveau TGBT,
La dépose des installations électriques existantes,
La distribution en courants forts et en courants faibles de tous les locaux,
L’équipement en éclairage et en prises de courant dans l’ensemble des locaux,
Les diverses alimentations forces motrices,
La fourniture des câbles d’alimentation des armoires et des différents équipements (ventilation,
chaufferie…),
L’équipement d’éclairage de sécurité,
La réalisation d’un circuit de terre, y compris liaisons d’équipotentialité,
Fourniture, pose et raccordement des tableaux électriques comprenant l’ensemble des
protections, y compris contre la foudre,
Fourniture et pose du système de chauffage électrique par convecteurs à inertie
L’installation d’un système de contrôle d’accès et d’interphonie,
L’installation d’un système de sécurité incendie par bâtiment.
Les percements, carottages et rebouchements de l’ensemble des réservations et passages des
percements liés au présent corps d’état.
2.2.2 Limites de prestations avec les autres corps d’état
Sont dus par le lot Menuiserie extérieure
-
Dépose et remplacement de l’ensemble des menuiseries extérieures.
2.3 MISE EN ŒUVRE
Toutes les opérations et frais relatifs aux transports, emballages, stockage, montage, mise en œuvre,
protection contre les intempéries, échafaudages, engins de levage, risque de dégradation lors des
manutentions diverses et durant le travail des autres corps d'état, traçage, pose, réglages, ajustages,
mise en état de fonctionnement, etc... Concernant les ouvrages du présent lot, sont à la charge de
l'entrepreneur.
Celui-ci sera entièrement responsable de ses ouvrages jusqu'à la réception devra prendre toutes
précautions pour que les éléments ne soient pas détériorés, compte tenu des aléas du chantier.
_______________________________________________________________________________________________________
Page 8 / 32
En fin de chantier, l'entrepreneur du présent lot procédera à la vérification de tous les éléments de ses
installations, à la dépose des protections de chantier, aux retouches de peinture, s'il y a lieu, et au
nettoyage de tous les équipements, de telle sorte que tous les éléments soient livrés en parfait état de
fonctionnement et de propreté.
2.4 PLANNING DES TRAVAUX
Concernant la réhabilitation électrique des logements, la durée des travaux sera de deux semaines par
appartement.
La période des travaux aux termes de cette réhabilitation sera à compter du 1er Octobre 2012, à raison
de trois logements tous les quinze jours.
Avant le commencement des travaux
Le mobilier des appartements à rénover sera stocké au milieu des pièces, puis recouvert par une toile
fournie par la Mairie de MORESTEL.
2.5 PIECES A FOURNIR
Tous les documents graphiques seront établis sous un logiciel compatible Autocad avec des fichiers en
format DWG.
En ce qui concerne les documents écrits, ils seront préparés sous les logiciels compatibles format Word
(docx) ou Excel (xlsx).
Avant le commencement des travaux
L’entrepreneur du présent lot devra fournir en trois exemplaires pour validation les documents suivants :
-
Les plans d’exécutions avec le dimensionnement des équipements,
Schémas des armoires,
Calculs d’éclairement,
Calculs de câbles,
Carnet d’échantillons avec toutes les fiches techniques du matériel à mettre en œuvre,
PPSPS à fournir au maître d’ouvrage et au coordonnateur de sécurité.
Lors de la consultation des entreprises
Un carnet de présentation du matériel précisant toutes les caractéristiques techniques de tous les
équipements proposés au chiffrage.
Ce carnet permettra de vérifier l’adéquation du matériel proposé par l’entreprise avec celui prescrit par le
maître d’œuvre.
_______________________________________________________________________________________________________
Page 9 / 32
Avant la réception des travaux
L’entreprise devra fournir en trois exemplaires les documents suivants :
-
Dossier d’ouvrages exécutés (DOE),
Dossier d’intervention ultérieur sur l’ouvrage (DIUO),
Les procès-verbaux de résistance au feu et les essais des équipements installés,
Les certificats COPREC.
2.6 LEVEES DE RESERVES
La levée des réserves aura lieu dans les sept jours suivant la réception, à l'exception bien entendu des
réserves concernant les puissances, rendements.
Si les essais n'étaient pas satisfaisants et entraîneraient des modifications à l'installation, la levée des
réserves ne serait prononcée qu'après de nouveaux essais donnant satisfaction.
Se reporter au Cahier des Charges du Maître d’Ouvrage.
2.7 GARANTIE
La garantie du parfait achèvement à laquelle l’entrepreneur est tenu pendant un délai de 1 an à compter
de la réception s’étend à la réparation de tous les désordres signalés par le maître d’ouvrage, soit au
moyen de réserves mentionnées au Procès-verbal de réception soit par voie de notification écrite pour
ceux révélés postérieurement à la réception.
Les délais nécessaires à l’exécution des travaux de réparation sont fixés d’un commun accord par le
Maître d’ouvrage et l’entrepreneur concerné.
En l’absence d’un tel accord ou en cas d’inexécution dans le délai fixé, les travaux peuvent après mise en
demeure restés infructueux, être exécutés aux frais et risques de l’entrepreneur défaillant.
L’exécution des travaux exigés au titre de la garantie de parfait achèvement est constatée d’un commun
accord, ou à défaut, judiciairement.
La garantie ne s’étend pas aux travaux nécessaires pour remédier aux effets de l’usure normale ou de
l’usage.
2.8 FIN DE CHANTIER
Lors de la réception des travaux, l’entrepreneur devra remettre au Maître d’œuvre et au bureau d’études
une fiche d’essais confirmant les bonnes caractéristiques des résultats obtenus conformément au DCE.
Il sera procédé aux différents essais d’usages, notamment :
-
Mesure de prise de terre,
Equilibrage des phases,
Dispositifs différentiels,
Simulation des sécurités,
Différentes protections des installations électriques.
_______________________________________________________________________________________________________
Page 10 / 32
En fin de chantier, et avant toute réception, il sera établi en 5 exemplaires ou sous forme de contre calque
les documents suivants :
-
Plan général des installations telles que réalisées avec repérage des différents éléments
renvoyant aux plans de détails,
La série des plans détaillés,
L’ensemble des notices des appareils et appareillages,
Les consignes de conduites et d’entretien des équipements,
Les certificats d’essais ou d’agrément des appareils,
Les schémas affichés dans les locaux,
Les plans de repérages de câblages et armoires qui seront conformes à ceux disposés dans
chacun des tableaux,
Copie des attestations CONSUEL à remettre à ERDF pour les mises en service des compteurs.
Les attestations originales seront remises au Maître d’ouvrage.
2.9 PERCEMENTS-CAROTAGES-REBOUCHAGES
L'ensemble des percements et carottages nécessaires à la mise en œuvre de ses installations ainsi que
tous les rebouchages associés, seront à la charge du présent lot.
Il en sera de même de toutes les découpes de faux-plafond (hors faux-plafond CF) pour passages
canalisations et pour l’encastrement de tous les luminaires.
Le cheminement des câbles sera dans la mesure du possible retirés dans les fourreaux existants. Dans le
cas contraire l’entreprise devra prévoir la mise en place de goulottes pour alimenter les appareillages.
Toutes les finitions à réaliser suite à l’installation des goulottes sont à la charge du présent lot.
2.10 BASE DE CALCUL
Classement des bâtiments :
Bâtiments : ERP.
Alimentation en énergie :
- Tension de distribution : 400 V triphasé + neutre,
- Tension Services généraux : 400 V triphasé + neutre,
- Tension Sous-sol : 400 V triphasé + neutre,
- Tension logement : 230V monophasé,
- Régime de neutre : Neutre à la terre (Schéma TT).
La chute de tension en bout de câble ne devra pas excéder :
-
3% pour les circuits d'éclairage,
5% pour les circuits prise de courant, force motrice.
_______________________________________________________________________________________________________
Page 11 / 32
D’une manière générale, le niveau d’éclairement des différents locaux et dégagements devront respecter
la norme EN 12 464-1 et NF C15-100 :
-
20 lux sur les cheminements extérieurs,
100 lux dans les circulations et intérieur des locaux collectifs,
150 lux dans les cages d’escaliers,
Etc…
2.11 MATERIELS ET MATERIAUX
2.11.1 Généralités
Tous les matériaux mis en œuvre, appareils, câbles, canalisations et accessoires devront absolument être
neufs.
Ils seront de la meilleure qualité, en provenance de constructeurs réputés. Le matériel installé devra porter
l'estampille NF ainsi que le nom du constructeur, et répondra aux règlements UTE, et normes en vigueur.
Pour les matériels dont le présent CCTP ne donne pas d'indication, la qualité et la marque de ceux-ci
résulteront des normes en vigueur et des spécifications particulières indiquées par la suite pour certains
types de locaux, ainsi que des impératifs d'homogénéité de qualité dans l'ensemble de l'installation.
Les câbles seront dimensionnés suivant les règlements et normes en vigueur, notamment C15-100.
La section des câbles ne sera en aucun cas inférieure à :
-
1,5 mm² cuivre pour les circuits d'éclairage, de commande ou alimentation de faible puissance,
2,5 mm² cuivre pour les circuits prises de courant 10/16 A,
2,5 mm² cuivre pour les circuits prises de courant 16A spécialisées (tenant compte de la longueur
des câbles),
6 mm² cuivre pour les circuits prises 32 A.
Le type des fourreaux et leur diamètre seront également définis suivant les tableaux C 15-100 et leur mode
de pose.
Dans tous les cas ils devront permettre un remplacement éventuel des conducteurs.
Les protections et les divers équipements des armoires seront calibrés suivant :
-
La puissance du récepteur à protéger,
La valeur du courant de court-circuit au niveau du tableau,
La section du câble,
La longueur de la canalisation, son mode de pose.
Sauf stipulation contraire, les sections indiquées s'entendent pour des conducteurs en cuivre.
Les canalisations seront calculées pour les puissances appelées en tenant compte des coefficients
d'utilisation suivants :
_______________________________________________________________________________________________________
Page 12 / 32
Lumière :
-
Canalisations principales : 0.9,
Canalisations secondaires : 1.
L'installation sera dans la mesure du possible ré aiguillée dans les fourreaux existants, ou mis en œuvre au
sein de goulottes deux compartiments.
Dans le cas éventuel où le cheminement des câbles ne pourra se faire en encastré (ni dans les parois, ni
dans le faux plafond), l’entreprise devra prévoir la mise en place de goulotte.
Les percements des murs, planchers, saignées sont à la charge du présent lot.
Toutes dispositions seront prises afin d'obtenir une très bonne accessibilité aux boîtes de jonction et d'une
façon générale aux raccordements de façon à permettre la vérification des connexions, de l'échauffement,
le contrôle des circuits.
Les raccordements se feront sur des bornes fixées sur support isolant avec repérage intégré.
Chaque boîte de dérivation comportera en face avant le repère des circuits desservis, de manière indélébile.
2.11.2 Armoires électriques
L’entreprise devra créer un nouveau TGBT aux dimensions suffisantes pour accueillir l’ensemble des
protections nécessaires aux travaux notamment :
-
Les disjoncteurs différentiels des différents locaux,
Les disjoncteurs des circuits éclairage et prises,
De manière générale, de l’ensemble des protections des équipements.
Elle devra avoir une capacité de réserve de 30%, afin de pourvoir assurer les éventuelles extensions.
L’alimentation de cette armoire sera issue de l’alimentation générale.
Elle sera constituée par une enveloppe métallique en tôle d'acier pliée ou soudée, épaisseur 15/10ème,
indice de protection suivant emplacement conformément à la norme UTE C15-103.
Elle comprendra :
-
Un châssis,
Un plastron condamnant l'accès aux parties sous tension,
Une porte pleine avec fermeture par clé,
Un collecteur de terre en cuivre pré-percé monté horizontalement en partie basse sur toute la
largeur de l'armoire,
Des répartiteurs trois phases + neutre pour le raccordement des protections,
Des borniers montés horizontalement sur rails pour le raccordement des câbles de départs aux
installations,
Des protections, commandes et signalisations installées à l'intérieur des armoires,
Des écrans de séparation pour les circuits de tension différente.
_______________________________________________________________________________________________________
Page 13 / 32
Nota : les conducteurs de terre des circuits seront raccordés sur bornes individuelles.
La dimension sera calculée afin qu'elle puisse contenir 30% d'appareillage en plus de ceux indiqués sur les
schémas pour des extensions éventuelles, avec au minimum une rangée modulaire libre. Le jeu de barres
sera prévu en conséquence.
La filerie sera exécutée en fil HO7 VK-5V aux couleurs normalisées, sous goulotte plastique, de section
appropriée pour la puissance, en 1.5 mm² pour les commandes, contrôles, signalisation.
Les goulottes ne devront pas être saturées et devront permettre les modifications ultérieures afin d'éviter
l'interchangeabilité entre elles.
Le pouvoir de coupure devra respecter en fonction des intensités de court-circuit du transformateur de
distribution et longueur de canalisations.
Le repérage sera le suivant :
-
Etiquettes gravées et collées pour chaque appareillage,
Un plan signalétique en clair,
Un plan schéma électrique,
Une pochette plastique pour les plans.
2.11.3 Appareillage de l’armoire
La protection des circuits sera assurée par disjoncteurs.
Les disjoncteurs devront couper tous les conducteurs actifs et avoir le pouvoir de coupure au point
considéré.
Les protections devront assurer un déclenchement sélectif aussi bien en surintensité que sur défaut
d’isolement.
Le choix des protections sera fait en tenant compte de l’ensemble de leurs caractéristiques :
-
Intensité nominale,
Pouvoir de coupure,
Temps de déclenchement,
Eventuellement pouvoir limiteur (filiation),
Type de déclencheurs (thermique, magnétique, différentiel).
Les circuits lumière et prises de courant seront en général monophasés et protégés par des disjoncteurs
omnipolaires 10A (lumière) et 16A (PC) au départ du tableau de protection.
Les circuits prises de courant spécialisées 16A seront en général monophasés et protégés par des
disjoncteurs omnipolaires 20A au départ du tableau de protection.
Les circuits d’éclairage et prises des locaux accessibles au public et non accessibles au public seront
raccordés sur des différentiels différents.
_______________________________________________________________________________________________________
Page 14 / 32
Voyants
Les voyants lumineux seront équipés de diodes électroluminescentes, type TRILEDS, disposés de la
manière suivante :
TGBT = sur les plastrons de chaque cellule.
Interrupteurs horaires
-
Intensité de contact 16A,
Base de temps : à quartz,
Programmation : 24 heures et 7 jours,
Affichage permanent par cristaux liquides.
Télérupteurs
Ils seront du type modulaire bipolaire ou tétrapolaire calibre 16A.
Minuteries
Elles seront du type réglable et recyclable.
2.11.4 Petits appareillages et luminaires
Les interrupteurs seront du type à bascule. Leur allumage devra toujours se faire dans le plan vertical et
l'allumage correspondra à la position basse du bouton.
Il sera utilisé un modèle à fixations à vis pour tout le petit appareillage. Les boîtiers à encastrer seront d'un
type adapté à cet usage.
Dans le cas où le système de fixation à vis ne s’adaptera pas aux cloisons et parois existantes, il sera
utilisé un système de fixation à griffes.
Toutes les alimentations en attente, sont à équiper d'une boîte d'arrivée de câble à la charge du présent
lot.
Sauf stipulation contraire sur les plans, les appareils de commande seront fixés à 1,10 m du sol fini.
Tous les luminaires seront livrés entièrement équipés avec leurs lampes. Leurs caractéristiques
techniques seront définies en fonction de leur utilisation, suivant la classification définie par la norme C15-100. Il ne sera installé en aucun cas des lampes de nature incandescence.
Les tubes équipant les luminaires fluorescents seront tous du type à haut rendement, diamètre réduit 26
mm type blanc INCANDIA (IRC = 85, 3000 K). La teinte Blanc Industrie ne sera pas admise.
Pour les luminaires fluorescents, l'appareillage sera du type à ballasts silencieux à faible consommation et
équipé d'un ballast par tube.
La fixation de tous les appareils devra être réalisée de manière indépendante des faux plafonds.
_______________________________________________________________________________________________________
Page 15 / 32
2.12 REPERAGE DES INSTALLATIONS
Toutes installations, circuit électrique, organe de commande, de protection, de contrôle, de signalisation
seront repérées, étiquetés ou fléchés, afin de permettre une exploitation optimale et rationnelle.
Les conducteurs seront installés aux couleurs réglementaires, les bornes et jeux de barres seront repérés
aux mêmes teintes.
La position en fonctionnement "marche-arrêt" "réarmement" etc.… sera indiquée sur les organes de
commande incorporés aux armoires.
Chaque appareil de contrôle (voltmètre, ampèremètre) sera doté d'un repère indiquant la valeur normale
de fonctionnement.
Une étiquette accrochée à l'appareil indiquera la ou les opérations à effectuer lorsque l'indication de
l'appareil est supérieure ou inférieure à la valeur normale.
Chaque organe de commande ou de protection (disjoncteur) sera étiqueté en fonction de ou des récepteurs
qu'il commande ou protège. Les étiquettes à la pince sont prohibées.
Elles seront posées en évitant de les placer sur les goulottes interchangeables.
Chaque installation de local technique sera munie d'un tableau du genre synoptique fixé sur l'une des parois
du local.
Dans des pochettes intérieures aux armoires électriques, on trouvera les schémas de la distribution à jour,
sur les armoires elles-mêmes les consignes de mise en œuvre des installations : schéma électrique et plan
signalétique en clair.
Toute installation sera accompagnée de son descriptif, de ses plans et consignes de distribution et
d'entretien.
Tous les câbles seront repérés à chaque extrémité par un système à bagues.
_______________________________________________________________________________________________________
Page 16 / 32
3. LOT COURANTS FORTS – DESCRIPTION DES INSTALLATIONS
3.1 DEPOSE DES INSTALLATIONS EXISTANTES
Le présent lot devra prévoir la dépose et l’enlèvement du chantier des moulures, goulottes, appareillages,
tableautins, coupe-circuit, armoires et protections et tout déchet non utilisé ou hors normes.
Les bouchages et raccords de tous les percements et saignées consécutifs à la dépose sont à la charge
du présent lot.
Le nettoyage complet des locaux dans lesquels sera intervenue l’entreprise sera réalisé par cette dernière
au fur et à mesure de l’avancement des travaux.
Le présent lot aura également à sa charge la neutralisation des installations électriques qui seront
supprimés :
- Tous les équipements et tarifs bleus en lien avec les installations de chauffage par plancher
chauffant électrique existante.
L’entreprise se chargera également des relations concessionnaires afin de neutraliser ces compteurs.
3.2 INSTALLATION ELECTRIQUE PROVISOIRE DE CHANTIER
L'origine de cette installation est l'armoire générale de répartition décrite ci-dessus.
L’entrepreneur adjudicataire du présent lot aura à sa charge la réalisation de l’éclairage de chantier
permettant à tous les corps d’état présents sur le chantier d’opérer dans les conditions de sécurité et de
lumière les plus satisfaisantes possibles.
De même, l’entrepreneur devra la fourniture, la pose et l’alimentation de coffrets de chantier nécessaires
au raccordement des différents appareillages propres à chaque entreprise de second œuvre.
Ces coffrets devront être conformes aux recommandations de l’OPPBTP et du Code du Travail (fiche de
sécurité G1F0289 et G1F0391).
Ils seront en matière isolante, classe II et posséderont un degré de protection minimal IP 44. Ils seront
équipés de disjoncteurs faibles sensibilité 30 mA et de prises de courant 16 A protégées par disjoncteurs
divisionnaires.
L’alimentation de ces coffrets sera réalisée en câble U 1000 R2V de section adaptée, protégée en tête par
un dispositif conforme à la norme NF C 15-100 et au régime de neutre distribué sur le chantier.
Ces câbles chemineront de préférence en « aérien » en extérieur de l'armoire générale de répartition aux
divers coffrets de chantier.
Aucun point du bâtiment ne doit être distant de plus de 25 mètres de l'un des coffrets précédents.
Dans le cas contraire, un ou plusieurs coffrets supplémentaires identiques aux précédents doivent être
installés dans des endroits appropriés permettant de respecter la condition précédente. (Se référer au PGC
joint au dossier de consultation).
_______________________________________________________________________________________________________
Page 17 / 32
3.3 MISE A LA TERRE
3.3.1 La prise de terre
Une vérification de la prise de Terre existante devra être effectuée afin de valider ou non la résistance de
terre.
Dans le cas où elle n’est pas validée, une nouvelle prise de terre devra être mise en place répondant à la
norme NF C15-100. La section de câble de prise de terre devra être suffisante en fonction de l’installation
électrique.
Il sera installé une barrette de sectionnement démontable seulement à l'aide d'un outil.
La section du conducteur terre entre la prise de terre et la barrette sera équivalente à la section des
conducteurs de phase d'alimentation du bâtiment, avec un minimum de 16 mm² si le conducteur est isolé,
35 mm² en cuivre nu.
La section sera la moitié des conducteurs de phase pour les sections supérieures à 35 mm².
La tresse métallique du câble BUS sera mise à la terre sur la barrette principale de l’immeuble par
l’intermédiaire d’un câble de couleur noir.
3.3.2 Liaison équipotentielle principale
En amont de la barrette permettant la mesure ohmique de la prise de terre, seront connectés les éléments
conducteurs suivants :
-
Le conducteur principal de protection,
La canalisation collective d'eau,
Les éléments métalliques accessibles de la construction (bornes appropriées en montage
apparent),
Les éléments métalliques d'autres canalisations de toute nature,
Le conducteur principal de protection (dit également colonne principale de terre).
Le conducteur principal de protection ne devra pas emprunter la gaine réservée à la distribution électrique.
Il sera mis en place un fourreau spécifique pour le cheminement des liaisons équipotentielles et de
protection. Il sera réalisé en câble isolé de la série H07VU couleur bicolore.
La section du conducteur d'équipotentialité sera équivalente à la section du conducteur principal de
protection avec un minimum de 6 mm² et un maximum de 35 mm² cuivre.
3.3.3 Dérivation de terre pour les locaux d’activités
La dérivation de terre reliant le conducteur principal de protection à la borne de terre du tableau de chaque
lot aura une section égale aux conducteurs de la dérivation individuelle de branchement.
Elle sera réalisée en câble H07VU bicolore vert-jaune et sera placée dans un conduit différent des
conducteurs de branchement, et raccordée individuellement sur la borne principale de Terre.
Selon la norme NFC 15-100 : tous les circuits sans exception doivent être équipés d'un conducteur de terre,
y compris les circuits « lumière ».
_______________________________________________________________________________________________________
Page 18 / 32
3.3.4 Dérivations de terre diverses
Elles seront reprises en amont de la barrette de contrôle ou sur le conducteur principal de protection.
Celles-ci comprendront, en général :
-
La dérivation services généraux.
Le blindage du câble téléreport.
3.3.5 Résistance de prise de terre
La prise de terre, barrette ouverte, aura une valeur ohmique appropriée compte tenu des dispositifs
différentiels à courant résiduel retenus et de la tension limite de contact liée aux conditions d'influences
externes.
3.4 ALIMENTATION GENERALE
L’alimentation générale Basse Tension des bâtiments sera conservée. Les compteurs non utilisés par les
travaux de réhabilitation des locaux seront neutralisés. Le présent lot aura à sa charge la démarche de
résiliation, en lien avec le maitre d’ouvrage, concernant ces équipements
3.5 COLONNES MONTANTES
Il ne sera pas prévu de modifications sur ce poste.
3.6 DERIVATIONS INDIVIDUELLES
3.6.1 Dérivations d’énergie
Les liaisons individuelles seront réalisées en câble R2V sous fourreaux (en montage classe II) ou goulottes.
La section au minimum de 16 mm² sera calculée en tenant compte de l'article 3.8 et du tableau de l'annexe
IV de la NFC 14-100 qui limite la chute de tension à 0,5 % pour les liaisons individuelles.
Seront compris dans les liaisons individuelles le conducteur de protection HO 7V-U de section identique
aux conducteurs d'alimentation et le bus EURIDIS décrit §3.2.2,
-
Les fourreaux encastrés seront du type ICD6-APE gris,
Les fourreaux apparents seront du type CSA 4431 métalloplastique,
Les goulottes compartimentées à capotage séparé.
Il sera prévu la mise en place d’embouts de branchements connecteur à perforation d’isolant pour le
raccordement des câbles de dérivations individuelles aux bornes de l’appareillage (compteur). Ces embouts
seront mis en place sur toutes les dérivations supérieures à 16mm², conformément au cahier des charges
ERDF. Fourniture et mise en place à charge du présent lot.
Les fourreaux liaisons individuelles ne comporteront que les conducteurs de branchement et le bus. Dans
le cas de branchement monophasé, les conduits seront dimensionnés de manière à permettre le passage
éventuel en triphasé + neutre dans la même section que dans le branchement monophasé. Un deuxième
conduit renfermera le conducteur de protection vert/Jaune de même section que les conducteurs chargés.
_______________________________________________________________________________________________________
Page 19 / 32
Les dérivations individuelles des logements seront du type :
-
Section 2x25mm² sous conduit.
Les dérivations individuelles des services généraux seront du type :
-
3.6.2 Dérivations de terre
La dérivation de terre reliant la colonne montante de terre à la borne de terre de chaque abonné aura une
section égale aux conducteurs de la dérivation individuelle de branchement :
-
Section 1x16mm² sous conduit,
Section 1x25mm² sous conduit,
3.6.3 Dérivations de Bus
Câble 4 paires 6/10ème écranté sous conduit pour compteur électronique.
3.7 DISTRIBUTION SECONDAIRE
Les câbles chemineront sous fourreaux existant dans la mesure du possible, sur chemins de câbles
capotés, sous goulottes, si les dimensions le permettent.
Les circuits seront exécutés :
-
En fils R2V 3G1.5mm² de section pour les circuits d’éclairage,
En fils R2V 3G1.5mm² CR1 de section pour les circuits d’éclairage secours,
En fils R2V 3G2.5mm² de section pour les circuits prises de courant 16A,
En fils R2V 5G1.5mm² de section pour le circuit d’alimentation VMC.
Il sera prévu tous les fourreaux de traversée de parois, boîtes de jonctions, dérivations, goulottes,
accessoires de raccordement, étiquettes repères, etc…
_______________________________________________________________________________________________________
Page 20 / 32
3.8 ARMOIRES ELECTRIQUES
De manière générale, les armoires électriques seront composées :
-
De l’ensemble des protections générales et divisionnaires,
Des contacteurs,
Des interrupteurs horaires, programmables et crépusculaires,
De l’ensemble des auxiliaires modulaires et voyant de défaut,
De l’ensemble des protections contre la foudre,
Des raccordements des câbles sous bornier ou plage,
Du jeu de barres, des distributeurs, des goulottes ou bracelets et cornets de finition pour le
passage de la filerie.
Le repérage de tous les conducteurs et appareils par plaques gravées sera prévu, ainsi que le
raccordement sur la borne de terre.
L'appareillage sera implanté dans les armoires ayant les caractéristiques suivantes :
-
Métalliques étanche avec fermeture à clé,
Le plastron,
D’un kit classe II.
Les armoires devront avoir une réserve de 30% minimum.
3.8.1 Tableau Général Basse Tension
Le TGBT sera installé au rez-de-chaussée dans le dégagement 1, il comprendra :
-
Le compteur électronique (hors lot) avec le téléreport,
Le disjoncteur abonné différentiel,
1 sous comptage sur le départ général de l’éclairage,
1 disjoncteur général 2x25A différentiel 30ma lumière,
Les disjoncteurs uni+N 10A de chaque départ lumière,
1 disjoncteur 2x16A différentiel 30ma pour le tableau d’alarmes techniques et interphone,
1 disjoncteur général 2x16A différentiel 30ma prises de courant,
Les disjoncteurs uni+N 16A de chaque départ prises de courant,
1 disjoncteur général 2x16A différentiel 30ma pour le portail,
1 sous comptage sur le départ général de l’éclairage extérieur,
1 disjoncteur différentiel divisionnaire 30ma pour les départs éclairage extérieurs,
Les minuteries et interrupteur crépusculaire nécessaires pour la commande de l’éclairage
extérieur.
Il sera installé un bloc de télécommande pour l’éclairage de sécurité.
Cette armoire doit être dans un placard non accessible au public.
3.8.2 Arrêt d’urgences ventilation
L’alimentation de la ventilation du bâtiment devra pouvoir être coupée par les pompiers. Un système d’arrêt
d’urgence sera positionné dans le hall de chaque bâtiment. Ce boitier sera blanc et sera équipé d’une
étiquette afin de l’identifier. Les raccordements seront faits par câble CR1.
_______________________________________________________________________________________________________
Page 21 / 32
3.9 EQUIPEMENT REZ DE CHAUSSEE
L’implantation des équipements devra être conforme aux dispositions réglementaires relatives à
l’accessibilité aux personnes handicapées notamment aux prescriptions complémentaires de la norme NFC
15-100.
L’éclairage de sécurité sera réalisé par l’intermédiaire de blocs autonomes d’éclairage non permanents,
conformes aux normes de la série NFC 71-800. Un éclairage de sécurité d’évacuation sera mis en œuvre
pour le balisage des cheminements, des sorties et des signalisations de sécurité.
3.9.1 Eclairage de sécurité
Il sera installé un éclairage de sécurité : BAES pour les circulations et les accès au bâtiment.
Mise en place suivant plan de blocs type BAES étanches 45 lumens – 1 heure dans les circulations et les
accès du bâtiment.
Blocs autonomes à contrôle automatique SATI avec témoin de veille à LEDS
Un boîtier de télécommande permettant la mise au repos des blocs sera installé dans l’armoire services
généraux.
Les blocs autonomes seront installés de manière à matérialiser les différentes issues, et en nombre suffisant
pour obtenir un flux minimum de 5 lumens au m².
L’entreprise installera les dispositifs d’éclairage secours en conformité selon les différents types de locaux,
de type encastré en faux-plafond ou mural au choix de l’architecte.
_______________________________________________________________________________________________________
Page 22 / 32
3.9.2 Eclairage intérieur et extérieur
Tous les luminaires devront être fournis et posés avec les accessoires de fixations, de raccordement avec
lampe ou tube, ainsi que leurs appareillages auxiliaires.
Les marques et types donnés à titre indicatif pour préciser l’esthétique générale et le niveau de
performances attendus.
Alimentation depuis l’armoire TGBT
Les luminaires type A auront les caractéristiques suivantes
Type de luminaire :
Type d’éclairage :
Montage :
Matériau :
Source :
Appareillage :
Tenue au fil incandescent :
Indice de protection :
Classe électrique :
Marque :
Type :
Principale utilisation :
Hublot,
Direct,
Saillie,
Polycarbonate,
Lampes fluocompactes 2x18W,
Ballast électronique,
960 °c,
IP65 IK 10,
Classe 2,
L’EBENOID*,
SQUAD*,
Façade Extérieur, Cellules.
Les luminaires type B auront les caractéristiques suivantes
Type de luminaire :
Montage :
Dimension :
Collerette :
Socle :
Source :
Appareillage :
Marque :
Type :
Réglette,
Direct,
Saillie,
Longueur 45 mm,
Blanche,
Acier laqué,
Lampes fluocompactes 11 W,
Ballast électronique intégré,
850°C,
IP24 IK07,
Classe 2,
EBENOIDE*,
EO*,
Cuisine, sanitaires
_______________________________________________________________________________________________________
Page 23 / 32
Les luminaires type D auront les caractéristiques suivantes
Type de luminaire :
Montage :
Dimensions (L/l/H) :
Couleur :
Source :
Puissance :
Marque :
Type :
Plafonnier,
Direct,
Encastré,
597x597x12 mm,
Aluminium,
LED 3 000 K,
41 W
IP20,
Classe 2,
THORN*,
OMEGA LED 3900-830 HF *
Circulations, bureaux.
Les luminaires type E auront les caractéristiques suivantes
Type de luminaire :
Montage :
Dimension :
Source :
Appareillage :
Marque :
Type :
Plafonnier étanche,
Direct,
Saillie,
140x600mm,
Lampes fluocompactes 2x49W tube T5,
Ballast électronique intégré,
850 °c,
IP66 IK08,
Classe 1,
PHILIPS*,
PACIFIC 216*,
Locaux rangements, Local sureté.
Les luminaires type F auront les caractéristiques suivantes
-
Type de luminaire :
Appareillage :
Marque :
Type :
Source :
parking).
Borne,
Direct,
Ballast électronique,
IP43,
Classe 1,
850 °c,
DECLIC*,
OTOS*,
Lampe fluocompacte 18W
Long du bâtiment (côté
* Donné à titre indicatif pour préciser l’esthétique générale et le niveau de performances attendus.
_______________________________________________________________________________________________________
Page 24 / 32
3.9.3 Commande
Eclairage extérieur
Les luminaires du type F seront commandés comme suit :
Cellule photoélectrique installée à l’extérieur en façade,
Interrupteur crépusculaire et une horloge journalière 1 canal avec réserve de marche de 150 h placé dans
l’armoire parking assureront la marche automatique de l’éclairage extérieur, 1 commutateur 3 positions
(Arrêt, Marche automatique, Marche forcée) permettra le choix du mode de fonctionnement.
Les luminaires du type A seront commandés par détection de présence 180° étanche.
Les détecteurs de présence 180° étanches auront les caractéristiques suivantes :
-
Angle de détection 180°,
Distance de détection 10m,
A sécurité positive.
Pour les luminaires installés au sein des Cellules, il sera prévu une commande d’éclairage par interrupteur
commandé depuis l’extérieur
Eclairage des circulations
Les circulations seront commandées indépendamment.
La commande sera réalisée par détecteurs de présence 360° et 180°.
Les détecteurs de présence 360° auront les caractéristiques suivantes :
-
Angle de détection 360° en plafond,
Rayon de détection 8m,
-
Angle de détection 180°,
Distance de détection 10m,
Eclairage des halls
Tous les halls seront commandés indépendamment des circulations.
La commande sera réalisée par détecteurs de présence 360°.
-
Angle de détection 360° en plafond,
Rayon de détection 8m,
_______________________________________________________________________________________________________
Page 25 / 32
3.9.4 Prises de courant
Il sera installé (suivant plans) dans l’armoire TGBT une prise de courant 16A+N en saillie. Les prises de
courants seront choisies dans la gamme Espace de chez Arnould ou techniquement équivalent.
Il sera installé (suivant plans) des goulottes deux compartiments, courants forts et courants faibles, dans
les salles de classes équipées d’ordinateurs. Ces goulottes seront équipées de prises de courant 16A,
ainsi que de prises RJ45.
Il sera installé (suivant plans) des prises de courant étanches dans les différents locaux techniques. Les
prises de courants étanches seront choisies dans la gamme Plexo de chez Legrand ou techniquement
équivalent.
Il sera également installé des postes de travail dans les différents espaces comprenant pour chacun 3
PC16A+T + 2 RJ45.
3.9.5 Forces motrices
Alimentation depuis armoire services généraux de chaque bâtiment
Bloc télécommande d’éclairage de sécurité : A la charge du présent lot :
-
1 protection 10A + N + DDR 30 mA dans TGBT,
1 alimentation par câble 3G1.5 mm² CR1,
Raccordement.
Tableau d’alarme technique : A la charge du présent lot :
-
1 protection 10A + N + DDR 30 mA TGBT,
1 alimentation par câble 3G1.5 mm² U1000 R2V,
Raccordement.
Interphonie et contrôle d’accès : A la charge du présent lot :
-
Raccordement.
Chauffage : A la charge du présent lot :
-
Raccordement.
_______________________________________________________________________________________________________
Page 26 / 32
3.9.6 Chauffage électrique
Il sera prévu l’équipement de tous les locaux en termes de convecteurs électriques.
Les convecteurs auront les caractéristiques suivantes :
Les convecteurs électriques auront les caractéristiques suivantes
-
Tension :
Appareillage :
Marque :
Type :
Localisation :
230V AC, 50Hz,
Détecteur EcoSens, programmation intégrée,
IP24,
Classe 2,
NEOMITIS*,
DOLMYS*,
suivant plans…
Dimensions :
PUISSANCE (W)
750
100
1250
1500
2000
LARGEUR
(mm)
638
719
881
962
1192
HAUTEUR
(mm)
580
580
580
580
580
PROFONDEUR (mm)
80/96
80/96
80/96
80/96
80/96
* Donné à titre indicatif pour préciser l’esthétique générale et le niveau de performances attendus.
Le nombre de radiateurs sera à confirmer par le présent lot.
_______________________________________________________________________________________________________
Page 27 / 32
4. LOT COURANTS FAIBLES – DESCRIPTION DES INSTALLATIONS
4.1 TELEPHONE
Les travaux réalisés seront conformes au référentiel technique France Télécom édition septembre 1998.
Les installations ont pour origine le point de desserte France Telecom.
Le câblage depuis ce point jusqu’aux prises RJ45 sera réalisé par le présent lot.
4.2 RESEAU VDI
Le titulaire du présent lot devra la mise en place d’un système de câblage comprenant la distribution
informatique et la distribution téléphonique.
La distribution télévisuelle par le réseau informatique (RJ45) sera également prévue pour les salles de
cours.
Le système sera capable de supporter également la transmission d’images vidéo sur l’ensemble du site.
Sont à la charge du lot électricité :
-
Le câblage et précâblage de prises RJ45 jusqu’au coffret de communication,
La fourniture, la pose et le raccordement d’un coffret de communication dans le placard
technique,
Toutes sujétions de câblage et de mise en œuvre nécessaire au bon fonctionnement du
système.
Chaque poste de travail sera doté au minimum de deux RJ45 qui pourront être assignées soit au réseau
téléphonique, soit au réseau informatique.
Les appareils actifs (Ordinateurs, autocom, lecteurs DVD…) ne sont pas à la charge du présent lot.
Le système devra malgré tout, être capable de recevoir ce type d’équipements.
Il sera également prévu deux fourreaux Ø 45 aiguillés depuis le local Télécom sur rue jusqu’au local VDI
« a9 », pour le passage de la fibre optique et Numéricable.
_______________________________________________________________________________________________________
Page 28 / 32
3.9.7 Câblage poste de travail
Les postes de travail seront réalisés par juxtaposition de prises RJ45.
Chaque poste de travail devra être soigneusement repéré par une étiquette protégée par un porte étiquette
transparent en façade de la prise. Cette étiquette mentionnera le numéro du poste. La numérotation des
postes sera effectuée selon le sens trigonométrique.
Chaque poste de travail sera équipé de 2 ou 3 prises RJ45 et sera raccordé au coffret de communication
par un câble 2 x 4 paires ou 3 x 4 paires. La hauteur des prises RJ45 ou le positionnement sera validée en
phase exécution par le maître d’œuvre.
3.9.8 Câble
La longueur du câble de liaison entre la prise terminale VDI et le coffret de communication ne sera pas
supérieure à 90 mètres.
Chaque prise terminale sera raccordée au coffret de communication par un câble 4 paire. En fonction du
nombre de prises par poste de travail, les câbles auront une capacité de 2 x 4 paires ou de 3 x 4 paires.
La distribution des postes de travail sera réalisée en étoile à partir des ensembles de répartition par des
câbles torsadés, catégorie 6 type SSTP gaine LSOH, d’impédance 100Ω, qualifié jusqu’à 2150 MHz.
Les prises RJ45 seront du type multi-usage, catégorie 6 type STP.
Les cordons utilisateurs pour brancher le matériel téléphonique, informatique et télévisuel seront du type :
-
Téléphone : cordons RJ11/RJ45,
Télévision : cordons IEC/RJ45,
Terminaux numériques (décodeurs) : cordons F/RJ45.
RJ45/RJ45
Tous les cordons seront munis de manchons anti-traction pour maintenir le rayon de courbure et éviter les
contraintes mécaniques sur les fils.
Coffret de communication
L’entrepreneur devra mettre en place un système pour le réseau VDI. Ce réseau sera réalisé par un coffret
de communication dans chaque local VDI de chaque entité.
Le coffret contiendra le dispositif de raccordement au réseau téléphonique et internet. Un DTI (dispositif de
terminaison intérieur) sera impérativement installé pour la ligne téléphonique. Une réserve au sein du coffret
sera prévue pour l’intégration des équipements actifs (modem/routeur, switch …).
La baie devra pouvoir accueillir 153 prises RJ45 et sera équipé :
-
D’une prise TNL ADSL,
D’un DTI,
De bloc répartiteur téléphone,
De deux filtres maîtres,
D’un filtre ADSL (hors lot),
D’un modem/routeur (hors lot),
D’un switch informatique (hors lot),
De blocs connecteurs RJ45 STP catégorie 6(hors lot),
Cordons,
De 2 blocs de 3 prises 2P+T.
_______________________________________________________________________________________________________
Page 29 / 32
La fourniture et la pose de tous les appareils hors ceux fournis par France télécom, sont à la charge du
présent lot.
Cheminements
Pour les parcours collectifs horizontaux en vide de faux-plafond et verticaux en gaines techniques, les
câbles seront posés sur des chemins de câbles de type dalles spécifiques aux courants faibles. Ils seront
reliés à la terre pour prendre part au réseau de masse. Il sera préféré comme moyen de fixation amovible
l'utilisation de colliers à témoin de serrage pour éviter de blesser les câbles.
Le titulaire du présent lot devra éviter d'imposer au câble des mouvements de torsion sur lui-même afin de
ne pas modifier la structure intérieure du câble et la position des paires.
Le titulaire du présent lot devra éviter toute courbure à angle droit et respecter un rayon de courbure
supérieur ou égal à 8 fois le diamètre du câble.
Directives pour l'installation
La distance minimale entre les câbles de technologies de l'information et les lampes fluorescentes, néon, à
vapeur de mercure (ou autres lampes à décharge à haute intensité) doit être de 130 mm. Il convient que
les compartiments pour câblage électrique et les compartiments pour câblage de données soient dans des
enveloppes séparées.
Dans tous les cas, il convient que les bâtis de câblage de données et les équipements électriques soient
séparés.
Le croisement des câbles doit se faire à angle droit. Il convient que les câbles à usage différents (par ex.
câbles d'alimentation électrique et câbles de technologies de l'information) ne soient pas dans le même
faisceau. Il convient que les différents faisceaux soient séparés "électromagnétique ment" les uns des
autres.
Pour les parcours collectifs (rocade), la séparation entre les courants forts et le réseau VDI devra être d'au
moins 30 cm pour les cheminements parallèles. Les croisements seront limités au strict nécessaire et
toujours réalisés à angle droit.
L'équipotentialité des masses sera réalisée par maillage et concernera, notamment :
-
Les chemins de câbles s'ils sont métalliques,
Les postes de travail,
Les tresses ou écrans des conducteurs.
Ce réseau sera issu de la prise de terre du bâtiment et interconnecté avec le réseau de terre Courants
Forts.
_______________________________________________________________________________________________________
Page 30 / 32
Recette
En fin de travaux, le réseau VDI de chaque entité sera scrupuleusement contrôlé et validé.
Les éléments suivants seront requis lors de la recette du présent marché :
-
Description du projet et synoptique général de l’infrastructure,
Cartographie complète des liaisons de rocade et rapport de test détaillé pour les liaisons
fibre et cuivre (support papier et informatique),
Cartographie complète du précâblage VDI (voie, données images et rapport de test détaillé
pour les liaisons fibre et cuivre (support papier et informatique),
Les contrôles des fibres optiques comporteront notamment les mesures réflectométriques,
d'affaiblissement linéique de chaque fibre et des différents éléments,
Les opérations de contrôle devront permettre de valider la totalité du réseau.
_______________________________________________________________________________________________________
Page 31 / 32
5. DOSSIER FIN DE CHANTIER
Les études d’exécution sont à la charge de l’entreprise et comprendront :
Réalisation des calculs d’exécution pour dimensionnement définitifs de l’installation,
Réalisations des plans d’exécution,
Réalisation des plans de réservation,
Réalisation des plans de détail d’implantation des matériels.
A la fin du chantier il sera prévu au présent lot la fourniture en 3 exemplaires au Maître d’Ouvrage d’un
Dossier d’Ouvrage Exécutés complet permettant la maintenance des installations. Ce dossier comprendra
les éléments suivants :
CCTP et DPGF,
Notices techniques en français de l’ensemble du matériel installé (armoires électriques, luminaires,
appareillages, éclairage de sécurité…),
Notice descriptive relative à la maintenance et à l’utilisation des installations,
Plans de récolement des installations correspondant aux travaux réellement réalisés.
L’entrepreneur devra en fin de travaux à la maîtrise d’œuvre, les procès-verbaux des essais COPREC et
validations bureau de contrôle et CONSUEL dont les frais sont réputés être compris dans l’offre.
_______________________________________________________________________________________________________
Page 32 / 32
