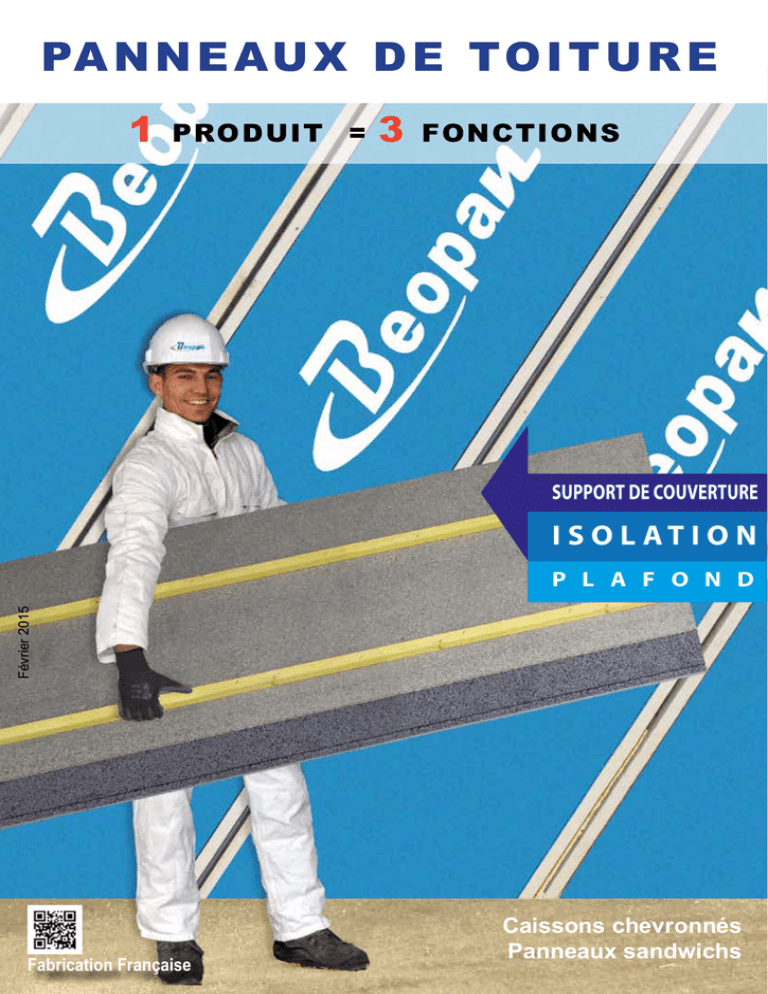

panneaux de toiture

PA N N E AU X D E TO I T U R E
PRODUIT =
3
FONCTIONS
Février 2015
1
Fabrication Française
Caissons chevronnés
Panneaux sandwichs
Caisson chevronné 3 en 1 pour tous types de couvertures
Descriptif Général
Le panneau est constitué de :
deux chevrons latéraux en bois du nord de
section variable 25x125/150/175/200,
d’un isolant thermo-acoustique de type
polystyrène expansé graphite lambda 30,
d’épaisseur variant de 100 à 200 mm,
et d’une sous-face faisant office de plafond,
vissée sur les bois (plaque de plâtre Hydro
BA13, panneau de particules hydro, vinyl,
acoustique, bois 3 plis 19 mm finition planches
larges ou aspect lambris, etc...)
domaine d’utilisation
Neuf et rénovation : Pose sur pannes (bois ou métal)
Beolatte convient à tous les types de couvertures : tuiles, ardoises, bardeaux bitumeux, feuilles métalliques,
etc ... (se référer aux DTU correspondants pour chaque cas).
caractéristiques techniques
éligible au Crédit d’Impôt
Epaisseur isolant (mm)
100
125
150
180
200*
25/125
25/150
25/175
25/200
25/200
138
163
188
213
213
Poids mini (Kg/m²)
14,30
15,20
16,24
17,07
17,89
Uc du panneau (W/m²K)
0,279
0,227
0,191
0,160
0,145
R du panneau (m².K/W)**
3,58
4,41
5,24
6,25
6,90
Section des bois (mm)c
Epaisseur Totale mini (mm)
* prévoir réhausse pour ventilation
** calcul selon les règles thU du CSTB 1/Uc
Entraxes maxi des supports
Dimensions (mm)
(2 appuis réduire les valeurs de 30%)
Portées charges descendantes
100
125
150 à 200
100 Kg/m²
290
330
350
150 Kg/m²
260
300
320
200 Kg/m²
240
280
300
300 Kg/m²
200
240
260
Largeurs fixes
600
Longueurs BA 13
de 2400 à 6000 (de 300 en 300),
6300 et 6600 avec raccords de la
sous-face sur appuis
Autres sous-faces
Se reporter au catalogue
ACCESSOIRES DE POSE
Clous en L - bombe PU
Bande phonique ou alu
Avis Technique du CSTB - N°05/10-2118
caissons chevronnés
Sous faces
ACOUSTIQUE
OSB
Spécificités des sOUS-FACES BOIS
Les caissons chevronnés BeoLATTE
sous-face bois possèdent les
EPICéA
DOUGLAS
mélèze
mêmes caratéristiques techniques
que les caissons «BeoLATTE classique».
Les essences de bois proposées (épicéa, douglas, mélèze) peuvent être associées à
une finition : vieillie, brossage ou brut de sciage.
Le choix de l’épicéa (label Excell) est proposé pour les constructions des chais.
Les sous-faces bois sont particulièrement adaptées aux maisons ossatures bois
(contreventement).
NB: En cas de traitements notamment M1, nous ne pouvons pas garantir l’uniformité de la teinte.
pour les longueurs nous consulter (disponibilité variable)
Largeurs
600 mm
Longueurs
(mm)
Epicéa : 2400 - 2700 - 3000 - 3300
3600 - 4000 - 4500 - 5000 - 5400 - 6000
Mélèze : 2500 - 4000 - 5000
Douglas : 2500 - 5000
Stockage des panneaux toujours
à l’abri des intempéries
Pré-perçage obligatoire
Vynil
s
PLUS ++ Les
Les
PLU
++
S
++
Le
Fermacel
PLUS ++ Les
Les
PLU
++
S
++
US
L
P
- performances thermiques
- performances acoustiques.
- facilité de mise en œuvre.
- résistance mécanique permettant de
grandes portées.
- bois débordants sans isolation.
s
US
L
P
- longueurs standards variables
suivant la sous-face.
++
PLUS ++ Les
Les
PLU
S
Particules P5
Formats
autres avantages :
- pas de joints en sous-face à traiter
- grands entraxes
- débords de toiture terminés
- aspect tradition
(planches larges d’environ 18,5 cm)
US
Plâtre HYDRO
++
Le
Panneau Sandwich 3 en 1 pour tous types de couvertures
Descriptif Général
Parement supérieur :
Panneau de particules de bois 10 mm hydrofuge (P5),
pouvant recevoir sur demande 2 contrelattes en bois
de section 25 x 27, permettant de reconstituer la ventilation et le support des liteaux ou de la volige.
Isolant :
Polystyrène Graphipan 32 sous ACERMI 03/081/361
Parement inférieur faisant office de plafond :
Plaque de plâtre BA13 hydro A2,s1-d0 (M0), panneau
de particules P5 (12 mm), OSB, Vynil, Acoustique, Fermacel, 3 plis épicéa (19 mm) finition planche large ou
aspect lambris.
domaine d’utilisation
Neuf et rénovation : pour tous types de construction avec charpente apparente (bois ou métal) et convient à tous
les types de couvertures : tuiles, ardoises, bardeaux bitumeux, feuilles métalliques etc ...
(se référer aux DTU correspondants pour chaque cas).
caractéristiques techniques
éligible au Crédit d’Impôt
Epaisseur isolant (mm)
107
120
140
160
180
195
225
250
300
Ep.Totale mini (mm) hors contrelattage
130
143
163
183
203
218
248
273
323
19,81
20,08
20,30
20,60
20,90
21,13
21,53
21,95
22,70
Poids mini (Kg/m²)
Poids maxi (Kg/m²)
24,51
24,70
25,00
25,30
25,60
25,83
26,23
26,65
27,40
Uc du panneau (W/m²K)
0,275
0,246
0,213
0,188
0,168
0,156
0,135
0,123
0,103
R du panneau (m².K/W)*
3,64
4,07
4,69
5,32
5,95
6,41
7,41
8,13
9,71
* calcul selon les règles thU du CSTB 1/Uc
Entraxes maxi des supports
Dimensions (mm)
(2 appuis réduire les valeurs de 30%)
Epaisseur Isolant
107 à 300
Largeurs fixes
100 Kg
240
Longueurs Fermacel
150 Kg
210
Longueurs BA 13
200 Kg
180
600
2500 - 3000
de 2400 à 6000
(de 300 en 300)
ACCESSOIRES DE POSE
Pointes cannelées têtes plates ou tirefonds
Bombe PU
Bande Alu ou phonique
ETA-11/0373
PANNEAUX SANDWICHS
Sous faces
ACOUSTIQUE
OSB
Spécificités des sOUS-FACES BOIS
Les panneaux sandwich BeoSAND
sous-face bois possèdent les
EPICéA
DOUGLAS
mélèze
mêmes caratéristiques techniques
que les panneaux «BeoSAND classique».
Les essences de bois proposées (épicéa, douglas, mélèze) peuvent être associées à
une finition : vieillie, brossage ou brut de sciage.
Le choix de l’épicéa (label Excell) est proposé pour les constructions des chais.
Les épaisseurs en 250 et 300 mm peuvent répondre à la maison passive.
NB: En cas de traitements notamment M1, nous ne pouvons pas garantir l’uniformité de la teinte.
Plâtre HYDRO
Entraxes maxi des supports
Formats
(pour 2 appuis réduire les valeurs de 30%)
pour les longueurs nous consulter (disponibilité variable)
Largeurs
Longueurs
(mm)
Epaisseur Isolant
107
120 à 300
Epicéa : 2400 - 2700 - 3000 - 3300
100 Kg
250
260
3600 - 4000 - 4500 - 5000 - 5400 - 6000
150 Kg
240
250
200 Kg
210
210
600 mm
Mélèze : 2500 - 4000 - 5000
Particules P5
Douglas : 2500 - 5000
Stockage des panneaux toujours
à l’abri des intempéries
Pré-perçage obligatoire
Vynil
Fermacel
Le
- performances thermiques,
isolation continue, pas de ponts
thermiques.
++
PLUS ++ Les
Les
PLU
++
S
s
PLUS ++ Les
Les
PLU
++
S
S
++
U
PL
- performances acoustiques.
- facilité de mise en œuvre, faible poids.
- 2 sens de pose, parallèle ou
perpendiculaire à la pente.
- parement intérieur déjà posé, pas
de fixations apparentes.
s
US
L
P
- longueurs standards variables
suivant la sous-face.
S
LU
++
PLUS ++ Le
s
PLU
Les
S
++
Le
PANNEAUX Spéciaux
Toitures Zinc ou Toitures avec plaques sous tuiles
Descriptif Général
Parement supérieur :
Panneau de particules 10 mm P5 + contrelatte 40 x 60 collée et agrafée
Isolant :
Polystyrène Graphipan 32 sous ACERMI 03/081/361
Parement inférieur faisant office de plafond :
Plâtre hydro M1 (BA13 ou BA 18), Panneau de particules de bois P5 12 mm,
Bois * : Woodtouch planches ou lambris, Acoustique * : Heradesign fine 25 mm
domaine d’utilisation
Neuf et rénovation :
Pose possible sur charpentes bois, béton ou métal.
Vérifier l’alignement des poutres afin d’éviter la torsion
des panneaux.
Mise en oeuvre des charpentes conforme aux règles de
l’art. DTU à respecter.
Appuis :
- extrémité du panneau : 4 cm minimun
- intermédiaire : 6,5 cm minimum
- raccord sur poutre : 8 cm minimum (4 + 4)
Pré-perçage obligatoire
Stockage des panneaux toujours à l’abri des
intempéries
Terrasses inaccessibles, plates ou inclinées
λ = 0.023 W/ (m.K)
Descriptif Général
Parement supérieur :
Panneau de particules de bois P5 (hydro) 10 mm ou 19 mm.
Isolant :
Panneau PIR AK, λ = 0.023 W/(m.K) ACERMI (05/065/390)
Revêtu 2 faces kraft/alu (250<sd<1500)
Parement inférieur faisant office de plafond :
Plâtre BA13 ou BA18 (ERP), Particules de bois P5 (hydro) 12 mm
brut ou revêtu de PVC (vinyl), Bois épicéa 3 plis 19 mm (mélèze
ou douglas sur demande)
Sur chantier :
Une étanchéité à froid monocouche ou membrane d’étanchéité
(parement supérieur en 19mm), non fournie.
(se référer au cahier des charges des fabricants)
Pré-perçage obligatoire
Stockage des panneaux toujours
à l’abri des intempéries
PANNEAUX Spéciaux
Bâtiments recevant du Public
Descriptif Général
Le panneau toit ERP est un système isolant, support de couverture faisant office de plafond qui répond aux
exigences règlementaires de protection au feu des locaux recevant du public (ERP).
Convient à tous types de couverture. Se conformer aux DTU correspondants pour la pose de la couverture.
Il existe 2 solutions techniques pour les ERP : sous-face plâtre BA 18 ou autres sous-faces.
Parement supérieur :
panneau de particules de bois P5 10 mm + 2 contrelattes 25x27. Chevrons en bois du nord blanc, sections
25/150 - 175 - 200, traité IF classe II.
Gamme ERP plâtre ba18 DPX30
Gamme ERP autres sous-faces
Isolant :
D’un isolant thermo-acoustique de type polystyrène expansé graphite lambda 30.
Isolant : (en 1 ou 2 couches)
laine minérale réaction au feu A2-s1,d0 ou A1 (type
IBR Alu ou autres), sous ACERMI, sur demande : laine
de roche.
Parement inférieur faisant office de plafond :
Plâtre BA18 Hydro A2, s1-d0
Parement inférieur faisant office de plafond :
Classé au feu M1 (fermacel, particules de bois, acoustique ou bois)
Bande de calfeutrement ISOLAIR
Acermi 02/018/064. 30mm d’épaisseur
Bombe de mousse Pu
Bande alu
Aggloméré 10mm
Plâtre hydro M1 18mm
TH 30
Contrelattes 25x27
Plafond au choix
Caractéristiques :
Epaisseur isolant (mm)
Epaisseur totale mini (mm)
Bande alu
Isolation laine minérale
Vissage Collage
Chevrons Nord
blanc
traité IF classe 2
Caractéristiques :
125
150
180
200*
Epaisseur isolant (mm)
Epaisseur Totale mini (mm)*
150
175
200
168
194
218
218
197
222
247
Poids mini (Kg/m²)
19,82
20,94
21,77
22,59
Poids panneaux (Kg/m²)
21,99
22,37
23,79
Uc du panneau (W/m²K)
0,227
0,191
0,160
0,145
Uc du panneau (W/m²K)**
0,254
0,215
0,190
R du panneau (m².K/W) **
4,41
5,24
6,25
6,90
R du panneau (m².K/W)***
3,94
4,65
5,26
* prévoir réhausse pour ventilation
** calcul selon les règles thU du CSTB 1/Uc
* y compris contrelattes de 25 mm
** données à titre indicatif
*** calcul selon les règles thU du CSTB 1/Uc
Dimensions
Dimensions
Largeurs fixes
600
Longueurs autres
sous-faces
3000 - 3600 - 4200 - 4800
Avec raccords : 5400 - 6000
Avis
Technique
du CSTB
s
600
de 2400 à 6000 suivant types de
sous-faces
PLUS ++ Les
Les
PLU
++
S
++
US
grandes portées
L
P
- résistance mécanique
- répond aux exigences de la règlementation erp
US
PL
- facilité de mise en oeuvre
L
es
Le
N°05/10-2118
++
Longueurs
plâtre BA18
es
++L
s P
LUS
Largeurs fixes
isolation par l’exterieur
Toitures Inclinées
Descriptif Général
Panneau de mousse rigide de polyuréthane,
revêtu deux faces d’un complexe multicouche
kraft/alu.
Le procédé BeoSARKING permet d’isoler par
l’extérieur les toitures en pente.
λ = 0.023 W/ (m.K)
domaine d’utilisation
Neuf et rénovation :
L’isolant est posé sur les chevrons (ou platelages).
Cette technique garantit une isolation en continu, supprimant les ponts
thermiques.
Il s’agit d’un procédé simple et performant, utilisable aussi bien en neuf
qu’en rénovation , cette technique supporte tous types de couvertures
et permet de gagner de l’espace dans les combles.
Procédé possible en climat de montagne (>900m d’altitude)
Caractéristiques :
Epaisseur isolant (mm)
++
140
160
6,10
6,95
PLUS ++ Les
Les
PLU
++
S
S
++
U
PL
- gain d’espace - zero dpo
s
- étanchéité à l’air
- cahier des charges
- isolation sans ponts
thermiques
- protection de la charpente
L
- mousse pir
λ= 0.023 W/(m.K)
- isolant certifié acermi
- rénovation des toitures
simplifiée
Service Etudes
+33 (0) 4 94 25 31 34
[email protected]
Service Logistique
+33 (0) 4 94 25 31 35
[email protected]
US
PL
PLUS ++ Les
Les
PLU
++
S
120
5,20
++
Service Commercial
+33 (0) 4 94 25 31 31
[email protected]
100
4,30
LUS ++ L
e
s
es P
PLU
++L
S
Service Administratif
+33 (0) 4 94 25 31 36
[email protected]
80
3,45
US
PL
contacts
60
2,60
es
Le
R du panneau (m².K/W)*
s
Le
s
Les informations contenues dans ce document sont données à titre indicatif, et ne sont en aucun cas contractuelles.
La responsabilité de notre société ne peut donc être engagée, les conditions d’emploi échappant à notre contrôle, les informations fournies ne sauraient entraîner une garantie quelconque de notre
part.L’utilisateur doit sous sa propre responsabilité respecter les avis techniques, DTU,normes et règles applicables pour ce genre de réalisations au moment de l’utilisation. En cas d’intempéries, un
bâchage efficace doit être mis en place. Les exigences techniques et règlementaires évoluant sans cesse peuvent amener à tout moment des modifications sur les caractéristiques et la présentation des
produits, il appartient à l’utilisateur de vérifier, nous ne saurions être tenu responsable en cas de non-respect de cette précaution élémentaire.
US
PL
++
++
Le
La reproduction des textes et images même partielle est strictement interdite. 959 096 R.C.S Toulon Siège social à Signes
V1 Edition 2015
US
