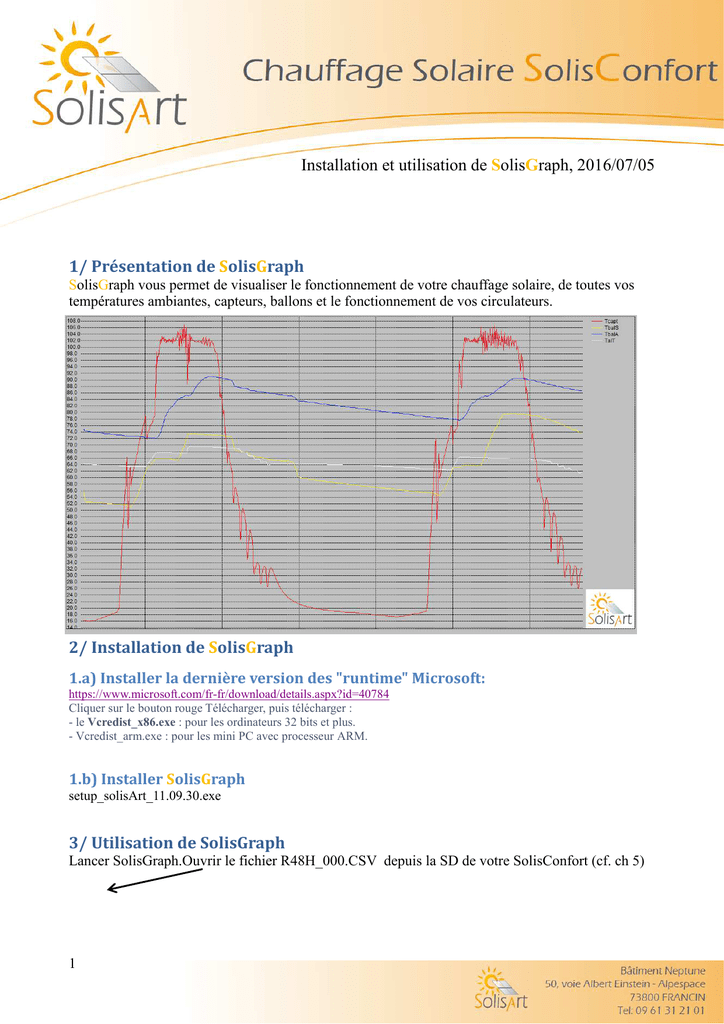

Installation et utilisation de SolisGraph, 2016/07/05
1/ Présentation de SolisGraph
SolisGraph vous permet de visualiser le fonctionnement de votre chauffage solaire, de toutes vos
températures ambiantes, capteurs, ballons et le fonctionnement de vos circulateurs.
2/ Installation de SolisGraph
1.a) Installer la dernière version des "runtime" Microsoft:
https://www.microsoft.com/fr-fr/download/details.aspx?id=40784
Cliquer sur le bouton rouge Télécharger, puis télécharger :
- le Vcredist_x86.exe : pour les ordinateurs 32 bits et plus.
- Vcredist_arm.exe : pour les mini PC avec processeur ARM.
1.b) Installer SolisGraph
setup_solisArt_11.09.30.exe
3/ Utilisation de SolisGraph
Lancer SolisGraph.Ouvrir le fichier R48H_000.CSV depuis la SD de votre SolisConfort (cf. ch 5)
1
Installation et utilisation de SolisGraph, 2016/07/05
Sélectionner plusieurs températures : appuyer sur la touche ‘CTRL’ et bouton gauche de la souris
puis cliquer sur ajouter
3.1 Description des paramètres (avec : T. = Température, Circ.=Circulateur)
Tcapt : T. capteur
Tcaptf : T. froid capteur
TbalS : T. bas ball. Solaire
TbalA : T. haut ball. Solaire
TbalT : T. ball. Tampon
TpeoleB: T. poele bois
TretC: T. retour froid
TdepC : T depart chaud
Text :
T. extérieure
Tcapt2 : T. 2eme champs
TZ1,2,3,4:T. Zone 1, 2, 3
T15 et T16 : T. Libre
Debx : Débit mètre n°x
HC/HP : entrée HC/HP
APP : C4, Circ. haut ball.
SOL : C5, Circ. bas ball.
BTC : C6, Circ. Tampon
C7 : C7, Circ. poele bois
C1,C2, C3:Circ. Zone 1,2,3
V3VAB: V3V Appoint
bascule vers chaudière
V3VAS: V3V Appoint
bascule vers le solaire
S10 et S11: Sortie 10 et 11
(libre)
Chdr1: cde chaudière 1
Chdr2 : commande chaudière 2, (bois, granulé)
Tcons1,2,3,4 : T. de consigne zone 1,2,3,4
T. programmée : confort/réduit, …).
POSV3VSOL : positionnement de la V3V
solaire, 0: vers capteurs et 100 : vers tampon.
POSV3VAPP : positionnement de la V3V
appoint, 0: vers solaire et 100 : vers chaudière.
Dem Zx : la zone x est en demande de
chauffage: 0: non, 1: sur les capteurs solaires, 2:
sur le ballon tampon, 3 : sur la chaudière
TconPisc_Dep : T. consigne piscine déportée
Anticc_chd : tps d’anti court cycle chaudière
demPisc_D : demande chauffage de la piscine
3.2 Schéma complet de l’installation avec les références des sondes et circulateurs.
2
Installation et utilisation de SolisGraph, 2016/07/05
4 Visualisation
Ajouter/retirer des valeurs
ZOOM tout le fichier
Visualiser
ZOOM
en gras une courbe
vertical
(Placer la souris dessus)
Date et Valeur
Position de la souris
3
ZOOM
Horizontal
Installation et utilisation de SolisGraph, 2016/07/05
5/ Foire Aux Questions
5.1/ Récupérer un fichier historique
Récupérer La SD carte sur le boitier de régulation du chauffage solaire Solis Confort.
Insérer la carte SD dans l’ordinateur.
Attendre une quinzaine de seconde que la SD soit détectée. L’affichage ci-dessous apparait.
Clicker sur ‘ouvrir le dossier et afficher les fichiers’ pour visualiser les fichiers.
4
Installation et utilisation de SolisGraph, 2016/07/05
Les fichiers historiques apparaissent.
Clicker sur ‘Nouveau dossier’
Donner un nom au répertoire créer (par exemple la date du jour) puis déplacer tous les fichiers dans
le répertoire afin de toujours garder propre la racine de la SD CARD..
5.2/ Faire un seul fichier historiques à partir de plusieurs
1.6/ Ouvrir le fichier le plus ancien en double cliquant dessus (ou en cliquant une fois et en
appuyant sur la touche ‘entrée’
5
Installation et utilisation de SolisGraph, 2016/07/05
Le fichier CSV s’ouvre.
Aller à la fin du fichier (touches : fin puis flèche vers le bas)
Ouvrir le fichier historique suivant
Copier le fichier historique
Pour copier toutes les cellules du fichier, aller sur la cellule A1
Puis, en maintenant appuyer sur la touche ‘SHIFT’ (symbole ⇑ ), appuyer sur la touche ‘Fin’ puis
flèche vers le bas (symbole ↓), en maintenant la touche ‘SHIFT’ appuyée, appuyer sur la touche
‘Fin’ puis flèche vers la droite (symbole →). Toutes les cellules du fichier sont ainsi sélectionnées.
Appuyer sur la touche ‘Ctrl’+’C’ (Ctrl se trouve en bas à gauche du clavier) pour copier les cellules.
Coller les cellules sur le fichier précédent. Pour cela revenir sur le fichier et appuyer sur la touche
‘Ctrl’+’V’ pour coller les cellules
Enregistrer le fichier
Clicker sur ‘fichier’ puis ‘enregistrer sous’. Taper le nom du fichier souhaité suivi de .csv
(extension).
6
Installation et utilisation de SolisGraph, 2016/07/05
5.3 Personnalisation des couleurs et styles de trait
Vous avez la possibilité de personnaliser les couleurs et style de trait.
Pour cela, ouvrir le fichier : SolisGraphDrawingStyles.Xml dans le répertoire
C:\Users\d\Documents\SolisGraph
Pour chaque paramètre : les valeurs R G B entre 0 et 255 (Red : Rouge Green : Vert Blue : bleu),
l'épaisseur du trait, et le style (0 : trait continu, 1 : tirets, 2 : pointillés 3 : tiret et points alternés)
: Le label Tcapt aura la couleur rouge en trait continu.
Tcapt 255 0 0 0 2
TbalS 255 255 0 0 2 : Le label TbalS aura la couleur jaune en trait continu
7
Installation et utilisation de SolisGraph, 2016/07/05
5.4 Autodiagnostique des défauts
Votre SolisConfort autodiagnostique les défauts ci-dessous :
def_T : diagnostique une sonde de température en défaut. Cela peut être un pb. de connexion soit
un court-circuit. Vérifier la connexion et si le défaut persiste contacter votre installateur.
Le numéro de la sonde est identifié par la valeur retournée :
Si une sonde est en défaut, la valeur indiquée par def_T est la racine carrée de la sonde. Ex :
def_T=4 signifie que la sonde 2 est en défaut.
Si plusieurs sondes sont en défaut: def_T= somme des numéros de sondes au carré
Ex: défaut sondes T1+T2=1²+2²=5;
Def :
Indique un ou plusieurs défauts. Dans ce cas, la valeur Def= la somme des défauts.
def : = 1 si sonde poêle bouilleur est tombé du doigt de gant. Vérifier la position de la sonde.
= 2 si T. capteur >115°C. Vérifier la pression le matin et compléter en fluide si nécessaire.
= 4 si T. ballon (appoint ou sanitaire) > Tmax autorisée. Appeler votre installateur.
= 8 si détection de capteur inversé. Appeler votre installateur.
=16 si blocage du multiplexeur. Faire un marche arrêt de la régulation
=32 si défaut chaudière. Vérifier que la chaudière est sur ON ou que son aquastat de sécurité
thermique est bien réarmé (dans le cas où elle en est pourvue)
Remarque : Si vous ne trouvez pas le défaut ou si le défaut persiste, appeler votre installateur.
5.5 Description des paramètres complémentaires
MD : Marche dégradé. Une valeur indique que votre chauffage est en train de gérer les excédents
d’énergie (généralement les mois les plus chauds)
Dtcapt3mn : non utilisé
Tcaptcalc : non utilisé
Var_cir : non utilisé
Tfmoy : T. max départ loi d’eau en fonctionnement sur la chaudière.
