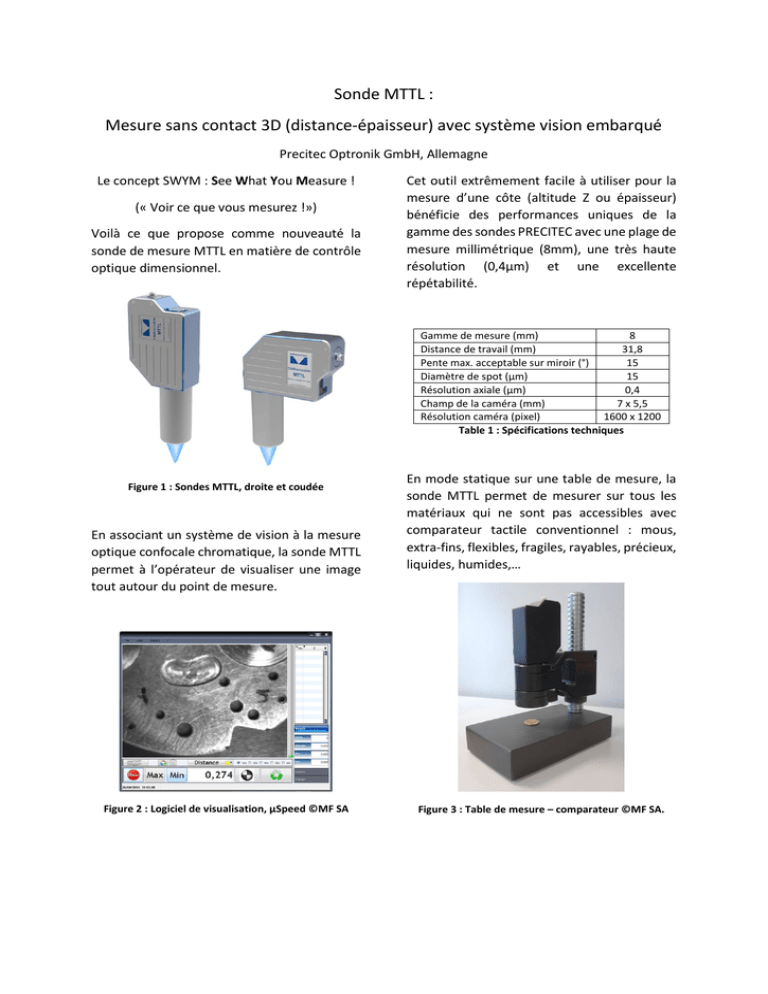

Sonde MTTL : Mesure sans contact 3D (distance

Sonde MTTL :
Mesure sans contact 3D (distance-épaisseur) avec système vision embarqué
Precitec Optronik GmbH, Allemagne
Le concept SWYM : See What You Measure !
(« Voir ce que vous mesurez !»)
Voilà ce que propose comme nouveauté la
sonde de mesure MTTL en matière de contrôle
optique dimensionnel.
Cet outil extrêmement facile à utiliser pour la
mesure d’une côte (altitude Z ou épaisseur)
bénéficie des performances uniques de la
gamme des sondes PRECITEC avec une plage de
mesure millimétrique (8mm), une très haute
résolution (0,4µm) et une excellente
répétabilité.
Gamme de mesure (mm)
8
Distance de travail (mm)
31,8
Pente max. acceptable sur miroir (°)
15
Diamètre de spot (µm)
15
Résolution axiale (µm)
0,4
Champ de la caméra (mm)
7 x 5,5
Résolution caméra (pixel)
1600 x 1200
Table 1 : Spécifications techniques
Figure 1 : Sondes MTTL, droite et coudée
En associant un système de vision à la mesure
optique confocale chromatique, la sonde MTTL
permet à l’opérateur de visualiser une image
tout autour du point de mesure.
Figure 2 : Logiciel de visualisation, µSpeed ©MF SA
En mode statique sur une table de mesure, la
sonde MTTL permet de mesurer sur tous les
matériaux qui ne sont pas accessibles avec
comparateur tactile conventionnel : mous,
extra-fins, flexibles, fragiles, rayables, précieux,
liquides, humides,…
Figure 3 : Table de mesure – comparateur ©MF SA.
Supprimant le problème de la pression de la
pointe du palpeur, la mesure se fait sans
contact et fonctionne parfaitement sur tout
type de matériaux. En présence d’un
échantillon transparent, le capteur permet en
complément d’une mesure de distance
d’obtenir une mesure d’épaisseur absolue
(0,25mm à 12mm).
Figure 5 : Principe d’imagerie confocale chromatique
Figure 4 : Application principale, la micromécanique
La vitesse ultra-rapide d’acquisition des
capteurs CHRocodile permet de scruter en
temps réel des phénomènes complexes
dynamiques tels que des oscillations ou des
vibrations. Robuste, la sonde MTTL peut être
intégrée en ligne de production ou sur une
machine dédiée pour du contrôle multi-côtes
telle que la mesure de planéité.
PRECITEC Optronik GmbH est spécialisé dans la
conception et fabrication de capteur sans
contact. Les principes d’imagerie confocale
chromatique et interférométrique permettent
la mesure de pratiquement n’importe quel
type de surface ou de matériau. Pour la
première fois le nouveau MTTL (Measure
Through The Lens) de Precitec combine une
caméra vidéo haute résolution avec une sonde
optique de mesure. L’image et les données
mesurées sont collectées à travers l’objectif
confocal chromatique.
MEYLAN Frères SA est spécialisé dans le
découpage et la mise en forme de pièces
micromécaniques de haute technicité en
grandes et moyennes séries à partir de métaux
laminés d’épaisseur 0,01 à 1,3 mm.
La sonde innovante MTTL prend encore plus de
sens lorsqu’elle est intégrée dans une solution
complète dédiée pour un secteur d’activité
et/ou un métier. Notre client pilote, la société
Meylan Frères SA a permis grâce à leur
expérience de concevoir un outil astucieux et
de proposer une alternative aux méthodes
traditionnelles de contrôle qualité en
horlogerie. Depuis plusieurs décennies,
MEYLAN Frères SA réalise des projets
ambitieux qui s’accompagnent d’une très
haute exigence de qualité. Pour sa propre
production, Meylan Frères SA a développé son
propre outil de métrologie à la fois simple,
rapide et précis pour le contrôle de planéité en
atelier.
Figure 6 : Station de mesure de planéité ©MF SA
Le système Micro-Speed permet un large
éventail de mesures sans contact telles que la
planéité, la profondeur, le parallélisme, l’angle,
les écarts en Z d’une pièce en mouvement et la
hauteur de pliage. Plébiscité par sa clientèle de
pièces micromécaniques, Meylan Frères SA
commercialise aujourd’hui cet outil en version
motorisée (planéité) et manuel (comparateur)
issue d’un partenariat entre innovation
optique et savoir-faire horloger.
