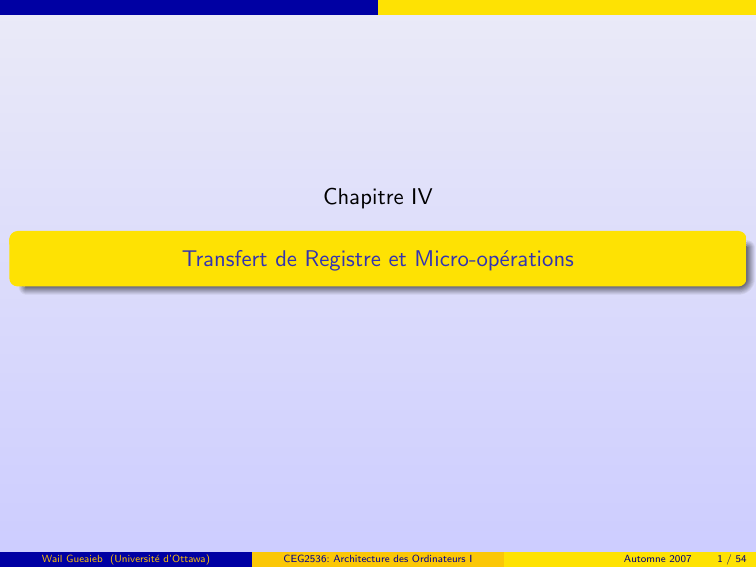

Chapitre IV
Transfert de Registre et Micro-opérations
Wail Gueaieb (Université d’Ottawa)
Automne 2007
1 / 54
Langage De Transfert De Registre
Langage De Transfert De Registre
L’organisation matérielle interne d’un système numérique, par exemple d’un ordinateur
numérique, se définit le mieux en spécifiant:
1
2
3
L’ensemble de registres qu’il contient et leurs fonctions.
L’ensemble de micro-opérations qui peuvent être exécutées sur les informations binaires contenues
dans chaque registre.
Le système de contrôle qui initie la séquence des micro-opérations.
Une opération exécutée sur des données rangées dans des registres est appelée une
micro-opération.
Le décalage, le comptage, la remise à zéro, le chargement, sont des exemples de
micro-opérations.
La notation symbolique utilisée pour décrire les micro-opérations de transferts entre registres
est appelée langage de transfert de registre.
Automne 2007
3 / 54
Transfer de Registre
Registres
Registres
Figure 1: Diagrammes bloc possible d’un registre
Les registres des ordinateurs sont désignés par des lettres majuscules, possiblement suivies
par des chiffres.
R1: registre de données pour usage général.
MAR (Memory Address Register): un registre qui garde l’adresse du mot à aller chercher en mémoire.
PC (program counter): registre du compteur ordinal.
IR (instruction register): registre de l’instruction.
Dans la figure ci-dessus, PC (L), ou PC (0–7), correspond à l’octet d’ordre bas, tandis que
PC (H), ou PC (8–15), correspond à l’octet d’ordre haut.
Automne 2007
4 / 54
Transfert de Registre
Transfert de Registre
L’expression R2 ← R1 dénote le transfert du contenu du registre R1 vers le registre R2.
Par définition, le contenu du registre source, R1, ne change pas après le transfert.
L’expression R2 ← R1, R1 ← R2 dénote que les deux opérations de transfert doivent être
exécutées au même instant (à la même impulsion d’horloge). Dans ce cas particulier, il s’agit
de l’échange des contenus de R1 et R2.
Table 1: Symboles de base des transferts de registre
Symbole
Lettres (et chiffres)
Parenthèses ( )
Flèche à gauche ←
Virgule ,
Description
Dénote un registre
Dénotent une partie d’un registre
Dénote un transfert d’information
Sépare deux micro-opérations
Exemples
MAR, R2
R2(0–7), R2(L)
R2 ← R1
R2 ← R1 , R5 ← MAR
Automne 2007
5 / 54
Fonction de Contrôle
Une fonction de contrôle est une variable booléenne. Elle est incluse dans l’expression du
transfert de registre comme suit:
P:
R2 ← R1
L’expression ci-dessus signifie:
si (P = 1) alors (R2 ← R1)
Automne 2007
6 / 54
La figure suivante montre un diagramme en bloc du circuit nécessaire pour effectuer une
telle micro-opération conditionnelle de transfert de registre.
Figure 2: Transfert de R1 à R2 lorsque P = 1
n dénote le nombre de bits dans un registre.
P est activé à la montée d’une impulsion d’horloge à l’instant t.
A la prochaine transition d’horloge, à l’instant t + 1, l’entrée de chargement (load) est active,
et les lignes de données de R2 sont connectées aux lignes de sorties de données de R1. A cet
instant, le contenu de R1 est chargé en parallèle dans R2 (chargement en parallèle).
Automne 2007
7 / 54
Bus et Transferts de Mémoire
Bus Commun
Bus Commun
Un ordinateur numérique typique comprend un grand nombre de registres.
Le nombre de fils serait excessif si on utilisait des fils distincts pour connecter chaque registre
à tous les autres.
Une façon plus efficace de transférer de l’information entre les registres est d’utiliser un
système de bus commun.
Une structure avec bus consiste en des lignes communes, une pour chaque bit d’un registre,
à travers lesquelles l’information binaire est transférée.
Les signaux de contrôle, ou les bits de sélection de bus, déterminent quels registres doivent
être choisis par le bus durant chaque transfert de registre
Automne 2007
8 / 54
Bus Commun
On peut construire un système de bus commun en utilisant des multiplexeurs.
Table 2: Table de fonction de bus
S1
0
0
1
1
S0
0
1
0
1
Registre choisi
A
B
C
D
Figure 3: Un système de bus pour quatre registres en utilisant des
multiplexeurs
Automne 2007
9 / 54
Bus Commun
En général, un système de bus de n lignes qui multiplexe 2k registres est composé de:
2k registres de n bits chacun (puisque c’est un bus de n lignes)
n 2k × 1-multiplexeurs: chaque multiplexeur possède 2k bits de données, k bits de sélection,
et 1 bit de sortie.
Example 1.
Un bus commun pour 8 registres de 16 bits chacun est composé de:
16 multiplexeurs (un pour chaque ligne du bus)
Chaque multiplexeur doit avoir:
8 lignes d’entrée de données (une pour chaque registre)
3 bits de sélection
Automne 2007
10 / 54
Bus Commun
Le transfert d’information d’un bus vers l’un des nombreux registres de destination peut se
faire en connectant les lignes de bus aux entrées de tous les registres de destination, et en
activant uniquement le bit de contrôle du chargement du registre de destination choisi.
Le transfert d’information entre deux registres à travers le bus peut être symbolisé
explicitement par
BUS ← C ,
R1 ← BUS
ou implicitement par
R←C
Automne 2007
11 / 54
Tampons à Trois Etats (Three-State Buffers)
Un système de bus peut aussi être construit avec des portes à trois états au lieu de
multiplexeurs.
Une porte à trois états est un circuit numérique qui possède 3 états:
Deux de ces états correspondent à des signaux équivalents aux signaux logiques 1 et 0, comme pour
des portes conventionnelles.
Le troisième état est un état de haute impédance.
Dans l’état de haute impédance, la porte se comporte comme un circuit ouvert (imaginez
dans cet état que la porte est “déconnectée”).
Automne 2007
12 / 54
Les portes à trois états peuvent se présenter sous différentes formes, telles que des portes
ET, NON-ET, etc.
Cependant, celle qui est la plus couramment utilisée dans la conception des systèmes de bus
est la porte tampon à trois états.
Figure 4: Symbole graphique d’un tampon à trois états
Table 3: Table de fonction d’un tampon à trois états
Entrée de contrôle
1
1
0
Entrée de données
0
1
x
Sortie
0
1
Haute impédance
Automne 2007
13 / 54
Figure 5: Une ligne de bus avec des tampons à trois états
La construction d’un système de bus avec des tampons à trois états est montrée sur la figure
ci-dessus.
Automne 2007
14 / 54
Pour être certain qu’il n’y a pas plus qu’une entrée de contrôle active à tout instant, on
utilise un décodeur.
Lorsque l’entrée Enable du décodeur est 0, toutes ses sorties sont remises à 0 ⇒ la ligne de
bus est dans l’état de haute impédance (“déconnectée” d’un point de vue logique).
Lorsque l’entrée Enable est 1, l’entrée du tampon sélectionné est transférée à la ligne de bus.
Dans ce cas, le circuit ci-dessus se comporte comme un multiplexeur 4 × 1.
Pour construire un système de bus commun pour quatre registres de n bits chacun en
utilisant des tampons à trois états, il faut utiliser n circuits de Figure 5. Cependant, seul un
décodeur, commun à tous, est requis.
Automne 2007
15 / 54
Transfert de Mémoire
Dans ce qui suit, nous utiliserons la lettre M pour symboliser un mot en mémoire.
Le registre d’adresse (address register) qui garde l’adresse en mémoire du mot auquel on
veut accéder sera symbolisé par AR.
Le registre de données (data register) qui garde le mot à être lu ou écrit en mémoire sera
symbolisé par DR.
Une opération de lecture s’écrit ainsi:
Read:
DR ← M[AR]
et signifie
si la fonction de contrôle (le signal de contrôle de la mémoire) Read est 1, alors
transférer le mot rangé à l’adresse indiquée dans le registre AR vers le registre DR.
Automne 2007
16 / 54
Une opération d’écriture en mémoire s’écrit comme suit:
Write:
M[AR] ← DR
et signifie
si la fonction de contrôle (le signal de contrôle de la mémoire) Write est 1, alors
transférer le mot rangé dans le registre DR vers le mot en mémoire dont l’adresse
est indiquée dans le registre AR.
Automne 2007
17 / 54
Micro-opérations Arithmétiques
Les micro-opérations les plus rencontrées dans les ordinateurs numériques sont classifiées en 4
catégories:
1
Micro-opérations de transfert de registre : elles transfèrent les données binaires d’un registre
à l’autre.
2
Micro-opérations arithmétiques : elles effectuent des micro-opérations arithmétiques telles
que les additions et les soustractions sur des données numériques rangées dans les registres.
3
Micro-opérations logiques : elles effectuent des opérations de manipulation de bits sur les
données rangées dans les registres.
4
Micro-opérations de décalage : elles effectuent des opérations de décalage sur les données
rangées dans les registres.
Nous avons déjà vu les micro-opérations de transfert de registre.
Dans ce qui suit, nous allons présenter les trois autres types de micro-opérations.
Automne 2007
18 / 54
Micro-opération d’Addition
Micro-opération d’Addition
La micro-opération définie par l’expression:
R3 ← R1 + R2
dénote une micro-opération d’addition.
Elle signifie que le contenu du registre R1 est ajouté au contenu du registre R2, et la somme
est transférée au registre R3.
Automne 2007
19 / 54
Micro-opération de Soustraction
Soustraire le contenu du registre R2 du contenu du registre R1, et ranger le résultat dans le
registre R3, peut s’écrire des deux façons suivantes:
R3 ← R1 − R2
or
R3 ← R1 + R2 + 1
R2 dénote le complément des données rangées dans le registre R2.
La Table 4 fait la liste des micro-opérations de base les plus courantes.
Automne 2007
20 / 54
Table 4: Micro-opérations de base
#
1.
2.
3.
4.
5.
6.
7.
Désignation
Symbolique
R3 ← R1 + R2
R3 ← R1 − R2
R2 ← R2
R2 ← R2 + 1
R3 ← R1 + R2 + 1
R1 ← R1 + 1
R1 ← R1 − 1
Description
Contenu de R1 plus R2 transféré vers R3
Contenu de R1 moins R2 transféré vers R3
Complément du contenu de R2 (complément à 1)
Complément à 2 du contenu de R2 (négation)
R1 plus le complément à 2 de R2 (soustraction)
Incrémente de 1 le contenu de R1
Décrémente de 1 le contenu de R1
Automne 2007
21 / 54
Additionneur Binaire
Pour l’implémentation matérielle de la micro-opération d’addition, il est nécessaire d’avoir au
moins deux registres pour garder les deux nombres à être ajoutés, possiblement un troisième
registre pour ranger le résultat de l’opération, et un circuit combinatoire pour effectuer
l’addition arithmétique.
Un circuit combinatoire qui ajoute deux bits et un bit de retenue est appelé un additionneur
complet (full adder, FA) {voir chapitre 1}
Le circuit combinatoire qui effectue la somme arithmétique de deux nombres de n bits est
appelé un additionneur binaire de n bits.
Typiquement, un additionneur binaire de n bits est construit à partir de n additionneurs
complets connectés en cascade, chaque retenue de sortie étant connectée à la retenue
d’entrée du prochain additionneur complet.
Automne 2007
22 / 54
Figure 6: Un additionneur de 4 bits
La Figure 6 montre les interconnexions de 4 additionneurs complets pour faire un
additionneur de 4 bits.
Dans ce cas, les nombres additionnés sont A3 A2 A1 A0 et B3 B2 B1 B0 , et sont normalement
rangés dans deux registres de 4 bits A et B.
La somme est représentée par S3 S2 S1 S0 , et peut être appliquée aux lignes d’entrée d’un
certain registre.
La retenue d’entrée du ième bit est Ci , avec i = 0, 1, 2, 3.
La retenue de sortie du bit3 est C4 .
Automne 2007
23 / 54
Additionneur/Soustracteur Binaire
L’opération (A − B) est accomplie en effectuant l’opération (A + B + 1), ce qui n’est autre
qu’une opération d’addition.
Ainsi, l’addition et soustraction peuvent être combinées en un circuit commun, qui utilise un
bit de contrôle, que l’on peut appeler M, pour indiquer le type de l’opération désirée.
Supposons que M = 0 indique une addition (A + B), et M = 1 indique une soustraction
(A − B), qui est aussi (A + B + 1).
Alors, on veut utiliser la valeur de M pour effectuer une sorte de “transformation” de B.
Cette transformation serait:
si M = 0, alors garder le deuxième opérande B tel quel, et remettre la retenue d’entrée C0 à 0, afin
d’effectuer (A + B + 0) = (A + B).
sinon, si M = 1, alors prendre le complément à 1 du deuxième opérande pour former B et mettre la
retenue d’entrée C0 à 1, afin d’effectuer (A + B + 1) = (A − B).
Les deux expressions ci-dessus peuvent être combinées en une seule de la manière suivante:
Effectuer
A + (M ⊕ B) + M
Automne 2007
24 / 54
Avec cette méthode, l’exemple précédent d’un additionneur binaire de 4 bits à la Figure 6
peut être réarrangé en un additionneur/soustracteur binaire de 4 bits, comme sur la Figure 7.
Figure 7: Additionneur/Soustracteur binaire de 4 bits
Automne 2007
25 / 54
Pour les nombres non-signés,
Lorsque M = 0 (micro-opération d’addition), Sn−1 . . . S1 S0 donne le résultat de (A + B). Un
débordement a lieu si Cn = 1.
Lorsque M = 1 (micro-opération de soustraction) et si A ≥ B, alors Sn−1 . . . S1 S0 donne le résultat
de (A − B). Il ne peut pas y avoir de débordement dans ce cas.
Lorsque M = 1 (micro-opération de soustraction) et si A < B, alors Sn−1 . . . S1 S0 donne le résultat
du complément à 2 de (B − A). Il ne peut pas y avoir de débordement dans ce cas.
Pour les nombres signés,
Lorsque M = 0 (micro-opération d’addition), alors Sn−1 . . . S1 S0 donne le résultat de (A + B). Un
débordement a lieu si Cn ⊕ Cn−1 = 1.
Lorsque M = 1 (micro-opération de soustraction), alors Sn−1 . . . S1 S0 donne le résultat de (A − B).
Un débordement a lieu si Cn ⊕ Cn−1 = 1.
Automne 2007
26 / 54
Incrémenteur Binaire
Une façon d’implémenter un incrémenteur binaire est d’utiliser un compteur binaire.
Cependant, le circuit numérique du compteur binaire dépend fortement du type de bascules
utilisées.
Une autre façon d’implémenter un incrémenteur binaire est d’utiliser des demi-additionneurs
(HA) connectés en cascade.
Le circuit combinatoire d’un incrémenteur binaire de n bits qui opère sur un nombre binaire
A = An−1 . . . A0 est composé de:
n demi-additionneurs (HA)
n + 1 bits d’entrée: A0 , . . ., An−1 , et 1
n + 1 bits de sortie: la somme Sn−1 . . . S0 , et le bit de retenue de sortie Cn
Les deux bits d’entrée du premier demi-additionneur (HA0 ) sont A0 et 1.
Les deux bits d’entrée de chaque autre demi-additionneur (HAi ), où i = 1, . . . , n − 1, sont Ai
et la retenue de sortie Ci−1 du demi-additionneur précédent.
Automne 2007
27 / 54
Example 2 (Incrémenteur de 4 bits).
La figure suivante montre le circuit logique d’un incrémenteur binaire de 4 bits.
Figure 8: Incrémenteur binaire de 4 bits
Automne 2007
28 / 54
Circuit Arithmétique
Différentes micro-opérations peuvent être implémentées en un circuit combinatoire commun
appelé circuit arithmétique, ou unité arithmétique.
L’idée derrière la conception d’une unité arithmétique de n bits qui opère sur deux nombres
A et B de n bits est d’écrire le résultat D de chaque micro-opération sous la forme
D = A + Y + Cin ,
Où Y est le résultat d’une sorte de “transformation” de B, et Cin est soit 0, soit 1.
Une unité arithmétique de n bits qui effectue 2k micro-opérations arithmétiques est
composée de:
Deux lignes d’entrée de données de n bits, A et Y
n additionneurs complets, chacun des additionneurs complets travaillant sur un bit de A, un bit de
Y , et la retenue de sortie de l’additionneur complet précédent
n multiplexeurs de type 2k × 1 , chacun des multiplexeurs générant un bit de Y
k bits de sélection Sn−1 . . . S0 qui sont communs à tous les multiplexeurs
Parfois, suivant les micro-opérations à être effectuées par l’unité arithmétique, il est utile d’assigner
Cin à l’un des bits de sélection
Automne 2007
29 / 54
Example 3.
Concevez une unité arithmétique de 4 bits qui effectue les micro-opérations arithmétiques qui se
trouvent dans la table ci-dessous.
Table 5: Table de fonction du circuit arithmétique
Bits de sélection
S1
S0
Cin
0
0
0
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
D
D
D
D
D
D
D
D
D
Sortie
= A + Y + Cin
=A+B
=A+B +1
=A+B
=A+B +1
=A
=A+1
=A−1
=A
Micro-opération
Addition
Addition avec retenue
Soustraction avec emprunt (D = A − B − 1)
Soustraction (D = A − B)
Transfert de A
Incrémentation de A
Décrémentation de A
Transfert de A
Le diagramme logique de cette unité arithmétique est montré à la Figure 9.
Automne 2007
30 / 54
Figure 9: Circuit arithmétique de 4 bits
Automne 2007
31 / 54
Micro-opérations Logiques
Les micro-opérations logiques effectuent des opérations binaires booléennes ordinaires sur des
données rangées dans deux registres.
Un exemple de micro-opération logique est
R1 ← R1 ⊕ R2,
qui effectue une opération OU-EXCLUSIF sur le contenu des registres R1 et R2 et range le
résultat dans R1.
Afin de distinguer une addition arithmétique d’une micro-opération logique OU
Une micro-opération de OU logique sera symbolisée par un “∨”.
De même, une micro-opération de ET logique sera symbolisée par un “∧”.
Lorsqu’un symbole “+” apparaı̂t dans une fonction de contrôle, il dénotera toujours une
opération OU (car on ne peut pas le confondre avec une addition).
Automne 2007
32 / 54
Example 4.
L’expression
P + Q : R1 ← R2 + R3 , R4 ← R5 ∨ R6
signifie:
si (P = 1 ou Q = 1), alors faire les micro-opérations et charger leurs résultats dans leurs registres
respectifs à la même impulsion d’horloge:
Ajouter R2 et R3 et ranger le résultat dans R1, et
Effectuer une opération de OU logique sur R5 et R6 et ranger le résultat dans R4.
Automne 2007
33 / 54
La Table 6 regroupe 16 micro-opérations logiques qui peuvent être effectuées sur le contenu de
deux registres A et B.
Table 6: 16 micro-opérations logiques
Automne 2007
34 / 54
Circuit Logique
Circuit Logique
Un circuit qui effectue un ensemble de micro-opérations logiques s’appelle une unité logique,
ou un circuit logique.
Un circuit logique de n bits qui peut effectuer 2k opérations logiques sur deux registres A et
B de n bits est composé de:
Deux lignes d’entrées de données de n bits pour A et B
n multiplexeurs de type 2k × 1, chaque multiplexeur opérant sur un bit de chaque registre
L’opération logique particulière à être effectuée est choisie par les k bits de sélection qui sont
communs aux n multiplexeurs
Automne 2007
35 / 54
Circuit Logique
Example 5 (Unité logique de 2 bits).
Concevez une unité logique de 2 bits pour effectuer les quatre micro-opérations suivantes sur
deux registres de 2 bits A = A1 A0 et B = B1 B0 .
Unité logique de 2 bits ⇒ eux multiplexeurs, un pour chaque bit.
4 micro-opérations ⇒ deux bits de sélection S1 et S0 qui sont communs aux deux
multiplexeurs.
D’abord, construire le circuit qui opère sur A0 et B0 (circuit à une étape). Ensuite,
construire autant de copies de ce circuit que nécessaire pour le restant des bits. Dans ce cas,
une autre copie seulement est nécessaire pour A1 et B1 .
Empiler tous ces circuits ensemble pour former une unité logique de n bits.
Table 7: Logic Circuit Function Table
Sélection
S1
S0
0
0
0
1
1
0
1
1
Sortie
E =A∧B
E =A∨B
E =A⊕B
E =A
Opération
ET
OU
OU-EXCLUSIF
Complément
Figure 10: Circuit logique à une étape
Automne 2007
36 / 54
Applications
Applications
Les micro-opérations logiques sont couramment utilisées pour manipuler des bits
individuellement ou des portions d’un mot rangé dans un registre.
Des exemples de telles manipulations de bits sont : remise à zéro de certains bits, ou bien
mise à 1.
Dans ce qui suit, nous allons voir à travers certains exemples comment manipuler un
ensemble de bits dans un registre (registre A).
Automne 2007
37 / 54
Applications
Mise à 1 sélective
La micro-opération de mise à 1 sélective met certains bits à 1, et garde le reste des bits
inchangés.
La position des bits dans A qui seront affectés par cette transformation est spécifiée par un
autre registre, B.
Les bits de A qui correspondent aux 1 dans B sont les bits qui seront mis à 1.
1
1
0
1
1
0
0
0
A avant
B
1
1
1
0
A après
Une telle transformation peut être faite en utilisant une micro-opération de OU logique (∨),
et peut être symbolisée par l’expression suivante, en langage de transfert de registre (RTL):
A ← A ∨ B.
Automne 2007
38 / 54
Applications
Complémentation sélective
La micro-opération de complémentation sélective complémente les bits de A qui
correspondent aux 1 de B. Le reste des bits de A est inchangé.
1
1
0
1
1
0
0
0
A avant
B
0
1
1
0
A après
Une telle transformation peut se faire par une micro-opération OU-EXCLUSIF logique (⊕),
et peut être symbolisée par l’expression RTL suivante:
A ← A ⊕ B.
Automne 2007
39 / 54
Applications
Remise à 0 sélective
La micro-opération de remise à 0 sélective met à 0 les bits de A qui correspondent aux 1 de
B. Le reste des bits de A est inchangé.
1
1
0
1
1
0
0
0
A avant
B
0
0
1
0
A après
Une telle transformation peut se faire par une micro-opération de ET logique (∧), et peut
être symbolisée par l’expression RTL suivante:
A ← A ∧ B.
Automne 2007
40 / 54
Applications
Masquage
La micro-opération de masquage met à 0 les bits de A qui correspondent aux 0 de B. Le
reste des bits de A est inchangé.
1
1
0
1
1
0
0
0
A avant
B (opérande logique)
1
0
0
0
A après le masquage
Une telle transformation peut se faire par une micro-opération de ET logique (∧), et peut
être symbolisée par l’expression RTL suivante:
A ← A ∧ B.
Automne 2007
41 / 54
Applications
Insertion
La micro-opération d’insertion insère une nouvelle valeur dans un groupe de bits.
Ceci se fait d’abord en masquant ce groupe de bits et en y appliquant un OU logique avec la
valeur requise.
Si, par exemple, la valeur de A est 0110 1010, et on désire remplacer les 4 bits les plus à
gauche par 1001, alors on commence par masquer les bits que l’on veut remplacer
0110 1010
0000 1111
A avant
B (masque)
0000 1010
A après le masquage
puis on insère la nouvelle valeur:
0000 1010
1001 0000
A avant
B (insertion)
1001 1010
A après l’insertion
Une telle transformation peut se faire en utilisant les expressions RTL suivantes:
A←A∧B
B ← l’opérande approprié
A←A∨B
Automne 2007
42 / 54
Applications
Remise à 0
La micro-opération de remise à 0 compare les mots dans A et dans B, et produit un résultat
qui se compose uniquement de 0 si les deux nombres sont égaux.
Ceci peut se faire en utilisant une opération logique OU-EXCLUSIF.
1
1
0
0
1
1
0
0
A avant
B
0
0
0
0
A←A⊕B
Automne 2007
43 / 54
Micro-opérations de décalage
Il y a trois types de micro-opérations de décalage:
Décalage logique,
Décalage circulaire, et
Décalage arithmétique
Voici une liste des différentes micro-opérations de décalage et leur notation.
Table 8: Micro-opérations de décalage
Désignation symbolique
R ← shl R
R ← shr R
R ← cil R
R ← cir R
R ← ashl R
R ← ashr R
Description
Décalage à gauche du registre R
Décalage à droite du registre R
Décalage circulaire à gauche du registre R
Décalage circulaire à droite du registre R
Décalage arithmétique à gauche du registre R
Décalage arithmétique à droite du registre R
Automne 2007
44 / 54
Décalage logique
Décalage logique
Un décalage logique insère un ’0’ dans le registre par l’entrée série du registre.
shl et shr seront dorénavant utilisés pour symboliser des micro-opérations de décalage à
gauche et de décalage à droite.
Example 6.
1001
0100
A avant
A après (A ← shr A)
1001
0010
A avant
A après (A ← shl A)
Automne 2007
45 / 54
Décalage circulaire
Décalage circulaire
Le décalage circulaire (qu’on appelle parfois micro-opération de rotation) fait circuler les
bits du registre entre ses deux extrémités sans perte d’information.
Ceci peut se faire en connectant la sortie série du registre de décalage à son entrée série.
Example 7.
1001
0011
A avant
A après (A ← cil A)
1001
1100
A avant
A après (A ← cir A)
Automne 2007
46 / 54
Un décalage arithmétique est une micro-opération qui décale un nombre signé à gauche ou
à droite
Un décalage à gauche arithmétique effectue une multiplication signée par 2.
Un décalage à droite arithmétique effectue une division signée par 2.
Un décalage arithmétique doit être fait de façon à ce que la valeur du bit de signe ne soit pas
changée.
Automne 2007
47 / 54
Décalage à droite arithmétique
Le décalage à droite arithmétique garde le bit de signe inchangé et décale le nombre
(incluant le bit de signe) vers la droite.
Example 8.
1001
1100
0110
0011
nombre signé A, avant le décalage
A après (A ← ashr A)
nombre signé A, avant le décalage
A après (A ← ashr A)
La Figure 11 montre une micro-opération de décalage à micro-opération.
Figure 11: décalage à droite arithmétique
Automne 2007
48 / 54
Décalage à gauche arithmétique
Le décalage à gauche arithmétique insère un 0 à la position la moins significative, et décale
tous les autres bits vers la gauche (incluant le bit de signe).
Dans ce cas, une inversion de signe peut avoir lieu, ce qui est considéré comme un
débordement.
Un débordement a lieu dans un registre R de n bits après un décalage à gauche arithmétique
si initialement, avant l’opération de décalage, le bit de signe Rn−1 est différent du bit
précédent Rn−2 .
Une bascule D de débordement, dont la sortie est Vs , peut alors être utilisée pour détecter
les débordements causés par les décalages à gauche
Vs ← Rn−1 ⊕ Rn−2 , R ← ashl R.
Pour que la détection de débordement réussisse, les deux micro-opérations doivent être
déclenchées à la même impulsion d’horloge.
Example 9.
1001
0010
nombre signé A
A après (A ← ashl A) [débordement]
1110
1100
nombre signé A
A après (A ← ashl A) [pas de débordement]
Automne 2007
49 / 54
Implémentation matérielle
Implémentation matérielle
Un circuit combinatoire de décalage est montré à la Figure 12.
Dans le cas de la figure:
si S = 0, alors H = shr A (vers le bas sur la figure)
si S = 1, alors H = shl A (vers le haut sur la figure)
Le concepteur peut choisir ce qui entre dans les entrées série,
suivant la fonctionnalité désirée du circuit.
Figure 12: Circuit combinatoire
de décalage de 4 bits
Automne 2007
50 / 54
Unité de décalage/arithmétique et logique
Une unité arithmétique et logique (ALU) est un circuit combinatoire qui effectue des
micro-opérations arithmétiques et logiques.
Une unité de décalage/arithmétique et logique (ALSU) est une ALU qui effectue aussi des
micro-opérations de décalage.
Une façon d’implémenter une ALSU de n bits est de construire une ALSU à un seul étage
(pour un seul bit), et ensuite on empile n copies de ces circuits (une pour chaque bit) pour
former l’ALSU complète.
Toutes les copies de l’ALSU à un étage utilisent les mêmes bits de sélection.
Automne 2007
51 / 54
Figure 13: Une unité de décalage/arithmétique et logique
Automne 2007
52 / 54
Une autre façon d’implémenter une ALSU est de construire:
Une unité arithmétique complète
Une unité logique complète, et
Une unité de décalage complète
et de passer les sorties de chaque unité à un multiplexeur qui va sélectionner la sortie finale
suivant les valeurs des bits de sélection.
Parfois, il est pratique de fusionner l’unité de décalage et l’unité logique si cela simplifie la
conception.
Automne 2007
53 / 54
Example 10.
Concevez une unité de décalage/arithmétique et logique qui effectue les micro-opérations décrites
par la table de fonction suivante.
Table 9: Table de fonction du ALSU
Automne 2007
54 / 54

CEG2536: Architecture des Ordinateurs I

Transcription

Documents pareils

Exercices — Suites arithmétiques

TD 1 – Architecture des Ordinateurs

Installation des E-boards DGT

Comment savoir quelle version de windows 7 est installée sur mon

Formation « Alimentation éco-performante des ruminants – Tarn et

Descriptif Piste de danse Planchers calage

nutrition et alimentation équine

correction_cc_l2_dec_2006 (PDF, 116 Ko)

Exigences techniques pour la Salle de classe virtuelle de Berlitz

Nombres de codes possibles avec N chiffres en
