ESM 5 Protection par disjoncteur différentiel selon VDE / EN

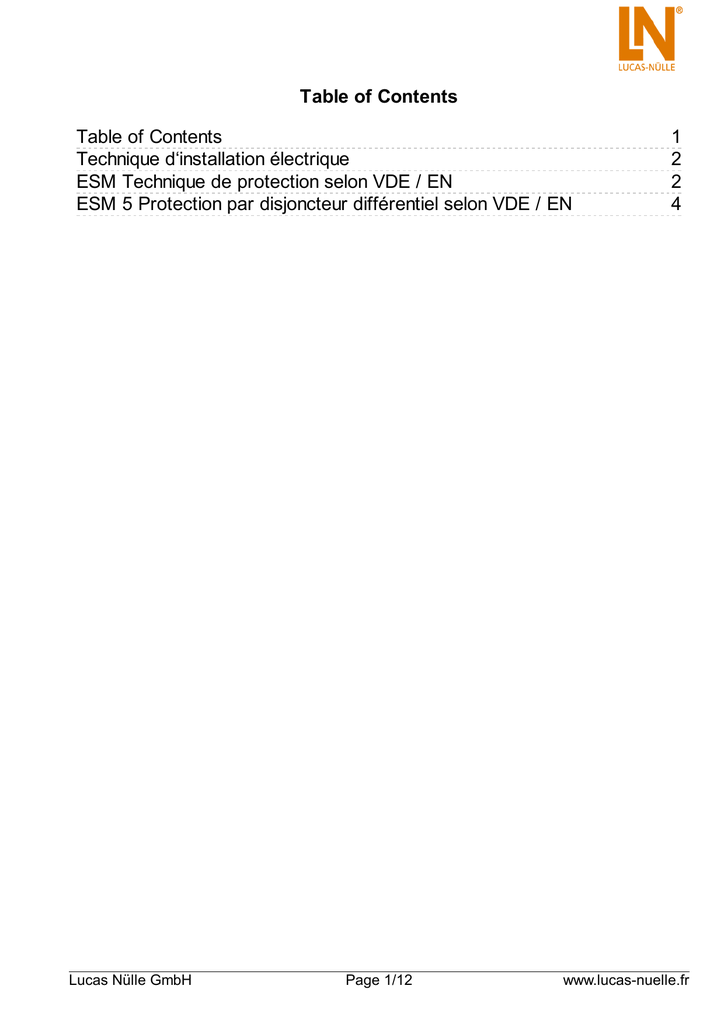

Table of Contents
Table of Contents
Technique d‘installation électrique
ESM Technique de protection selon VDE / EN
ESM 5 Protection par disjoncteur différentiel selon VDE / EN
Lucas Nülle GmbH
Page 1/12
1
2
2
4
www.lucas-nuelle.fr
Technique d‘installation électrique
Systèmes d’apprentissage pour la technique d’installation domestique et la gestion technique du
bâtiment :
Technique de protection contre les risques électriques, mesures de protection, alimentation domestique,
systèmes d’éclairage et de signalisation
Technique d’installation industrielle, interphones, systèmes d’alarme, installations de signalisation des
dangers et contrôle des accès
KNX / EIB, LON
Projets, pratique professionnelle, exercices de montage, logiciel de planification
ESM Technique de protection selon VDE / EN
Lucas Nülle GmbH
Page 2/12
www.lucas-nuelle.fr
ESM Technique de protection selon VDE / EN
Excellents supports et compléments aux projets pratiques, les systèmes didactiques sur le thème des
mesures de protection transmettent tant les contenus théoriques que pratiques. Ils permettent d'étudier sans
aucun danger des états interdits qui sont dangereux dans la pratique. Par ailleurs, la configuration et le
fonctionnement de composants originaux sont représentés sur des modèles et des exercices portent sur des
manipulations et procédures importantes. Principaux contenus didactiques :
Normes et termes de la technique de protection
Régimes de neutre (par ex. TN, TT, IT)
Protection contre la foudre et les surtensions
Contrôle d'appareils électriques remis en état
Contrôles effectués sur des installations stationnaires
Elaboration de concepts de protection
Recherche d'erreurs systématique, élaboration de stratégies de recherche
Evaluation des résultats de mesure
Rédaction de rapports de mesures
Lucas Nülle GmbH
Page 3/12
www.lucas-nuelle.fr
ESM 5 Protection par disjoncteur différentiel selon
VDE / EN
ESM 5 Protection par disjoncteur différentiel selon VDE / EN
Contenus didactiques :
Structure et fonctionnement de différents DDR
Emploi de DDR dans différents régimes de neutre (TN, TT)
Sélection des DDR appropriés à l‘application (DIN VDE 0100-530:2005-06)
Structure d‘une protection différentielle sélective (DIN VDE 0100-300:1996-01)
DDR comme protections complémentaires selon DIN CEI 60364-4-41 (VDE 0100-410)
Emploi de DDR du type B dans des salles de formation (DIN VDE 0100-723)
Emploi de DDR du type A ou B avec différentes formes de courant de défaut
Mesure et évaluation de différents critères de déclenchement en cas de courants continus et alternatifs
Lucas Nülle GmbH
Page 4/12
www.lucas-nuelle.fr
Ensemble d'equipement comprenant :
Ensemble d'equipement comprenant :
Pos.
Désignation
Bestell-Nr.
1 Panneau instal. électrique : RCD, disj. à courant de défaut,
simulation de déclenchement
CO3209-8N
Anz.
1
La plaque d'expérimentation DDR présente la structure, le mode de
fonctionnement et l'interconnexion de différents DDR. L'unité DDR
enseigne les contenus suivants :
DDR dans un système TN ou TT
Mesure et appréciation des valeurs de déclenchement
(temps, courant de défaut)
Influence de résistances modifiées (boucle, terre) sur les
valeurs de déclenchement
Différences entre les DDR des types A et B
Valeurs de déclenchement pour DDR du type B
Etude de la sélectivité de DDR montés en série
Mesure des courants de défaut en cas de courant de défaut
alternatif, pulsant et continu
Caractéristiques techniques :
Tension d’alimentation : 400 V / 50 Hz
3 témoins de contrôle de tension secteur, rouges
Interrupteur de protection différentielle (RCD) type A, IdN =
300 mA
Interrupteur de protection différentielle (RCD) type A, IdN =
300 mA, sélectif
Interrupteur de protection différentielle (RCD) type A, IdN = 30
mA
Interrupteur de protection différentielle (RCD) type B, IdN = 30
mA
2 potentiomètres pour la simulation des courants de défaut
2 touches de mesure
Source de tension continue B6, pour générer différentes
formes de tension
Entrées et sorties : douilles de sécurité 4 mm
Dimensions : 297 x 456 x 160 mm
Poids : 3,2 kg
Lucas Nülle GmbH
Page 5/12
www.lucas-nuelle.fr
2 DDR Plaque d'extension avec DDR de type F et EV, 30 mA
CO3209-8X
1
La plaque d'extension DDR présente la structure et le mode de
fonctionnement de DDR spéciaux et leur interconnexion judicieuse.
La plaque d'extension DDR enseigne les contenus suivants :
DDR dans un système TN ou TT
Mesure et appréciation des valeurs de déclenchement
(temps, courant de défaut)
Elaboration des différences entre les DDR des types A et B
Etude de la sélectivité de DDR montés en série
Mesure des courants de défaut en cas de courant de défaut
alternatif, pulsant et continu
Caractéristiques techniques :
Tension d'alimentation : 400V / 50 Hz
Interrupteur de protection différentielle (DDR) type F, IdN
= 30 mA
Interrupteur de protection différentielle (DDR) type EV, IdN
= 30 mA / 6 mA CC
Entrées et sorties : douilles de sécurité 4 mm
Dimensions : 297 x 456 x 160 mm
Poids : 1,8 kg
Lucas Nülle GmbH
Page 6/12
www.lucas-nuelle.fr
Médias :
Pos.
Désignation
Bestell-Nr.
3 Manuel ESM 5 Emploi et contrôle de différents RCD
SH5001-1W
Anz.
1
Manuel de l'enseignant, qualité supérieure, relié et en couleur avec
dos renforcé et solutions incluses. CD avec manuel de l’étudiant et
feuilles d'exercices et de travaux pratiques.
Détails :
Notions de base théoriques
Dessins CAO en couleur pour montages et circuits
expérimentaux
Feuilles d'exercices et de travaux pratiques
Impression sur papier couleur 100 g/m² de haute qualité,
couverture en papier glacé 210 g/m²
Contenus didactiques :
Structure et fonctionnement de différents RCD
Emploi de DDR dans différents régimes de neutre (TN, TT)
Sélection des DDR appropriés à l'application (DIN VDE 0100530:2005-06)
Structure d'une protection différentielle sélective (DIN VDE
0100-300:1996-01)
DDR comme protections complémentaires selon DIN CEI
60364-4-41 (VDE 0100, partie 410)
Emploi de DDR du type B dans des salles de formation (DIN
VDE 0100-723)
Emploi de DDR du type A ou B sur différentes formes de
courant de défaut
Mesure et évaluation de différents critères de déclenchement
sur des courants continus et alternatifs
Appareils de mesure :
Pos.
Désignation
Bestell-Nr.
4 Testeur pour contrôler les mesures de protection selon DIN VDE
0100, RCD type B
Lucas Nülle GmbH
Page 7/12
LM8556
Anz.
1
www.lucas-nuelle.fr
Un dispositif de mesure à large gamme permet d'employer le
testeur pour tous les réseaux de courant alternatif et de courant
triphasé avec des tensions de 65 à 500 V et des fréquences de 15,4
à 420 Hz.
Mesure d'impédance de boucle et de réseau
Mesure de la résistance d'isolement à tension nominale,
avec tension de contrôle variable ou croissante
Mesure de basse impédance
Mesure de la résistance de terre
Mesure de l'isolation de site
Système de connexion universel
Affichage des types de fusible admissibles pour les
installations électriques
Contrôle du démarrage de compteurs de consommation
d'énergie
Calcul des longueurs de ligne pour les sections
conventionnelles de lignes en cuivre
Mesure de courant d'entrée, de fuite et de compensation
jusqu'à 1 A ainsi que de courants de travail
Mesure du sens du champ rotatif (séquence de phase,
tension enchaînée maximale)
Mesure de la tension de contact sans déclenchement de
l'interrupteur
(mesure de la tension de contact relative au courant de défaut
nominal avec 1/3 du courant de défaut nominal)
Contrôle de déclenchement avec courant de défaut nominal,
mesure du temps d'établissement
Contrôles spéciaux d'installations et d'interrupteurs de protection
DDR
Contrôle d'installations et d'interrupteurs de protection DDR
avec courant de défaut croissant, affichage du courant de
déclenchement ainsi que de la tension de contact au
moment du déclenchement
Contrôle d'interrupteurs de protection DDR avec : ½ × IΔN, 1×
IΔN, 2× IΔN, 5× IΔN
Contrôle d'interrupteurs de protection DDR convenant aux
courants de défaut continus pulsés ; le contrôle a lieu avec
des demi-ondes positives ou négatives
Contrôle d'interrupteurs de protection DDR avec courant de
défaut réglable pour déterminer la tension de contact et le
courant de déclenchement
Contrôle du courant alternatif et déclenchement du courant
continu de DDR adapté à tous les courants (type B)
Logiciel d'évaluation
Le logiciel saisit toutes les données de protocolage selon
DIN VDE 0100, partie 600
Lucas Nülle GmbH
Page 8/12
www.lucas-nuelle.fr
Possibilité d'établissement automatique de protocoles de
contrôle (ZVEH)
Définition individuelle des structures de distribution avec les
données des circuits électriques / DDR
Les structures peuvent être enregistrées et chargées au
besoin dans le testeur
Echange bidirectionnel des données entre testeur et PC via
USB
Export des données aux formats EXCEL, CSV et XML
L’ensemble comprend
1 testeur
1 insert à prise avec terre (PRO-Schuko)
1 adaptateur de mesure bipolaire et
1 ligne pour l'extension à un adaptateur à 3 pôles (PRO-A3-II)
2 pinces crocodile
1 sangle
1 lot de piles (8 x LR6)
1 guide de prise en main
1 mode d'emploi (sur CD-ROM)
1 certificat de calibration DKD
1 programme ETC pour PC pour la communication avec le
testeur
Marque Metrawatt : ProfitestMTECH
Lucas Nülle GmbH
Page 9/12
www.lucas-nuelle.fr
5 Multimètre numérique Multi13S
LM2330
1
Multimètre de laboratoire universel et thermomètre à interface de
données IR, pour la mesure et l'enregistrement universels
exigeants en formation, technique d'énergie, technologie de
processus, etc.
Multimètre à 3 ¾ positions, résolution : ± 3100 digits
Catégorie de mesure CAT II - 1000 V
Couplage au système UniTrain via interface de données IR
Gammes de mesure tension et courant : 30 mV – 1000 V
CC, 3 V – 1000 V CA ; 3 mA – 16 A CC ; 30 mA – 10 A
CA
Plages de résistance : 30 Ohm – 30 MOhm
Gammes spéciales : °C pour mesure de température avec
PT100/1000 (accessoire en option)
Test de continuité et de diodes
Sélection de la gamme et mise hors service des piles
automatiques, fonction Min/Max et Data Hold
Fusible courant fort mA pour tension nominale 1000 V
Protection de la plage de mesure jusqu’à 300 mA au
moyen de fusibles
Ecran à bargraphe et rétroéclairage
L'ensemble comprend : housse en caoutchouc, câbles de
mesure, fusible de rechange, pile 9 V, certificat de
calibration
Accessoires :
Pos.
Désignation
6 Ligne de mesure de sécurité 4mm 50cm noir
Bestell-Nr.
Anz.
SO5126-8L
3
Câble de mesure de sécurité, avec fiches de 4 mm empilables et
protégées au contact
Couleur : noire
Longueur : 50 cm
Section de câble 2,5 mm²
Données de mesure : 600 V CAT II, 32 A
Lucas Nülle GmbH
Page 10/12
www.lucas-nuelle.fr
7 Ligne de mesure de sécurité 4mm 50cm bleu
SO5126-8P
1
SO5126-3W
3
SO5126-3V
2
SO5126-3R
6
Câble de mesure de sécurité, avec fiches de 4 mm empilables et
protégées au contact
Couleur : bleue
Longueur : 50 cm
Section de câble 2,5 mm²
Données de mesure : 600 V CAT II, 32 A
8 Fiche de connexion 4mm sécurisée, connexion arrière,
verte/jaune, 32A
Protection au contact des deux côtés
Fiches de sécurité + douilles de sécurité dans un écart de
19 mm
Résistance de passage max. 6 mΩ
Données de mesure : 1000 V / 32 A CAT II
Couleur verte/jaune
9 Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 32A
Protection au contact des deux côtés
Fiches de sécurité + douilles de sécurité dans un écart de
19 mm
Résistance de passage max. 6 mΩ
Données de mesure : 1000 V / 32 A CAT II
Couleur bleue
10 Fiche de connexion 4mm sécurisée, connexion arrière, noire, 32A
Protection au contact des deux côtés
Fiches de sécurité + douilles de sécurité dans un écart de
19 mm
Résistance de passage max. 6 mΩ
Données de mesure : 1000 V / 32 A CAT II
Couleur noire
Lucas Nülle GmbH
Page 11/12
www.lucas-nuelle.fr
11 Fiche de connexion 4mm sécurisée, connexion arrière, verte, 32A
Lucas Nülle GmbH
Page 12/12
SO5126-4A
1
www.lucas-nuelle.fr
