SQ, SQ-N, SQE

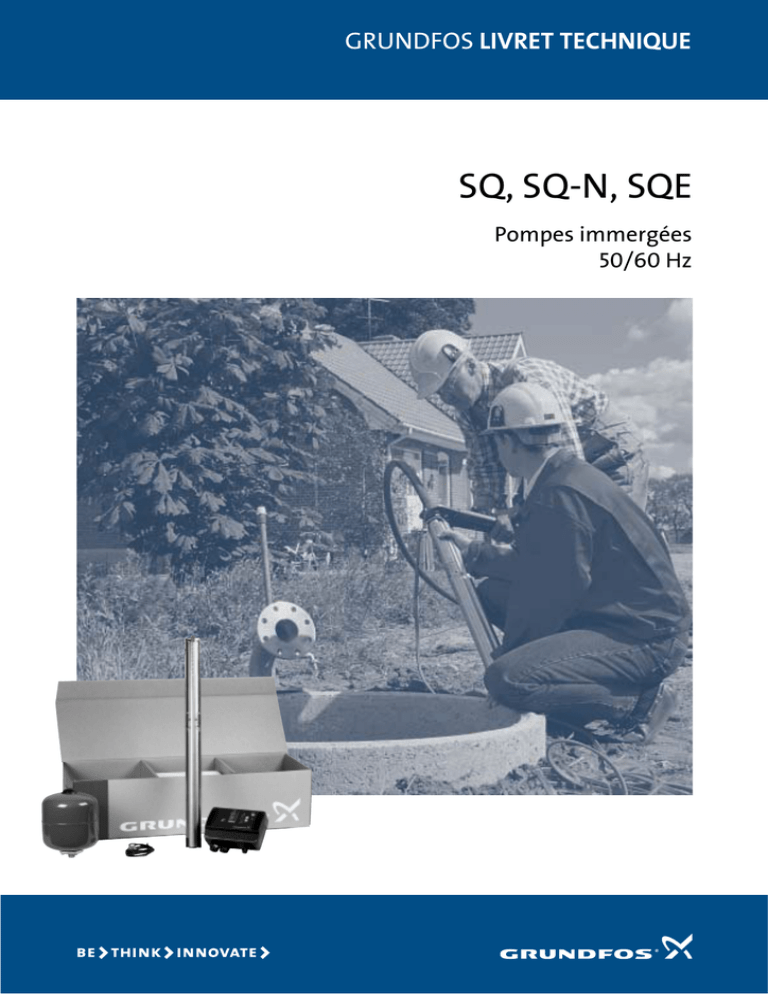

GRUNDFOS LIVRET TECHNIQUE
SQ, SQ-N, SQE
Pompes immergées
50/60 Hz
Sommaire
Caractéristiques générales
Plage de performances
SQ Pompes immergées
Hydraulique et moteur
Raccordement tuyauterie
Désignation
Liquides pompés
Conditions de fonctionnement
Vue générale de pompes SQ et SQE
Sélection de la pompe
Page
Page
Page
Page
Page
Page
Page
Page
3
4
4
4
4
4
4
5
Page
Page
6
6
Page
Page
7
8
Caractéristiques et avantages
Protection contre la marche à sec
Protection contre la poussée axiale
Protection contre les sous-tensions
et les surtensions
Vitesse variable
2
SQ 1, SQE 1
SQ 2, SQE 2
SQ 3, SQE 3
SQ 5, SQE 5
SQ 7, SQE 7
Pompes immergées SQ et SQE
Unités de contrôle CU 300 et CU 301
Matériaux de la pompe
Matériaux de moteur
Schéma de câblage
Connection électriques de l’unité CU 300
Raccordement électrique du CU 301
9
Page
10
Page
11
Page
Page
Page
Page
Page
12
13
14
15
16
Accessoires
Page
Page
17
18
Page
Page
19
20
SQ
SQ-N
SQE
CU 300
CU 301
Page
Page
Page
21
22
23
Page
Page
Page
Page
Page
24
25
26
27
28
Communication, CU 300
CU 300, unité de commande
Structure des menus de la R100 pour le CU 300
Menue R100 pour le CU 300
Exemples d’affichages de la R100
Avantages du CU 300/R100
29
30
31
31
32
33
Page
Page
Page
Page
Page
34
36
38
40
42
Page
Page
Page
Page
Page
Page
Page
44
44
45
45
46
46
47
Page
48
Courbes de performance,
Caractéristiques techniques
Page
Communication, CU 301
CU 301, unité de commande
Unité CU 301: structure des menus de la R100
Menus de la R100 pour CU 301
Page
Page
Page
Page
Page
Page
Exemples d’applications
Pompe SQ avec pressostat et
réservoir à membrane
SQ avec Presscontrol
(avec/sans réservoir à membrane)
Commande à pression constante avec
CU 301 - Approvisionnement en eau
résidentielle
Commande à pression constante
avec CU 301 - Irrigation
Commande à pression constante avec CU 300
Maintien d'un niveau d'eau constant
Vidage ou remplissage d'un réservoir
Pompage d'un réservoir dans un autre
Atelier - Réglage des paramètres de
fonctionnement
SQE avec contrôle de vitesse manuel
Replacement de la pompe dans une
installation existante
SQ, SQE-NE dans un module Booster
Détermination de la hauteur manométrique
Sélection de la bonne pompe
Vitesse variable
Conditions des courbes
Système SQE à pression constante
Sélection du réservoir membrane
SQ, SQ-N, SQE
Spécifications pour appel d’offres
Page
Page
Page
Page
Page
53
54
55
56
57
Pompes immergées
SQ, SQ-N, SQE
Plage de performances
p
[kPa]
H
[m]
2000
200
SQ
SQ - N
SQE
ISO 9906 Annex A
SQ 1
150
SQ 2
1000
100
800
80
600
60
Pour des caractéristiques
plus élevées, se reporter
aux pompes SP A, SP
SQ 3
SQ 5
400
40
300
30
200
20
SQ 7
15
10
0
0.0
1
2
0.5
3
4
1.0
5
6
1.5
7
8
2.0
9Q
2.5
[m³/h]
Q [l/s]
TM01 3106 4801
100
3
SQ Pompes immergées
Les pompes SQ sont conçues à la fois pour un fonctionnement continu ou intermittent et pour un grand
nombre d'applications:
• Adduction d'eau domestique,
• Petits réseaux de distribution,
• Arrosage,
• Utilisation en réservoir,
• Mise sous pression.
Note: pour d'autres applications, veuillez contacter
Grundfos.
Pompes immergées
SQ, SQ-N, SQE
La pompe SQE peut fonctionner sans CU 300 ou CU 301.
Dans ce cas toutefois, elle n'offrira pas toutes les caractéristiques disponibles si la pompe est raccordée à une
CU 300 ou CU 301.
Le CU 300 et le CU 301 offrent un contrôle complet des
pompes SQE. En cas de défaut à la pompe, une alarme
apparaît à l'avant du CU 300 ou du CU 301. La R100
permet de surveiller l'installation et de modifier les
réglages d'usine.
Hydraulique et moteur
Produit
Description
Matériaux
m3/h)
Acier inoxydable
DIN 1.4301, AISI 304
Pompe SQ-N
(1, 2, 3, 5, et 7 m3/h)
Acier inoxydable
DIN 1.4401, AISI 316
Moteur MS 3
Monophasé
Max. 1,7 kW
Acier inoxydable
DIN 1.4301, AISI 304
Moteur MS 3-NE
Monophasé
Max. 1,7 kW
Acier inoxydable
DIN 1.4401, AISI 316
Moteur MSE 3
monophasé
Max. 1,7 kW
Acier inoxydable
DIN 1.4301, AISI 304
Pompe SQ
(1, 2, 3, 5, et 7
Les pompes SQ offrent les caractéristiques suivantes:
• protection contre la marche à sec,
• rendement élevé de l'hydraulique et du moteur,
• excellente résistance à l'usure,
• protection contre la poussée axiale,
• démarrage et arrêt progressif,
• protection contre les sous et les surtensions,
• protection contre les surcharges,
• protection contre les échauffements.
En outre, les pompes SQE offrent les caractéristiques
suivantes:
Type de pompe
Rp 1¼
SQ 5, SQ 7
Rp 1½
Désignation
• commande et communication électronique.
Exemple
Quand la pompe est équipée d':
• un moteur MS 3, elle est appelée SQ,
• un moteur MS 3-NE, elle est appelée SQ-N et,
• un moteur MSE 3, elle est appelée SQE.
Les moteurs MS 3, MS 3-NE et MSE 3 sont disponibles en
trois dimensions, avec une puissance maximale de 1,7
kW.
Les moteurs reposent sur la technologie la plus récente
des aimants permanents, essentiellement à l'origine de
leur haut rendement. De plus, les trois versions de
moteur ont une unité électronique intégrée contenant
un variateur de fréquence pour un démarrage en doucer.
La pompe SQ est équipée d'une moteur Grundfos MS 3
ou MS 3-NE monophasé et est entrainée à vitesse constante grâce au variateur de fréquence intégré.
La pompe SQE est équipée d'un moteur Grundfos MSE 3
monophasé. Le moteur MSE 3 peut communiquer avec
les unités de contrôle Grundfos CU 300 et CU 301,
lesquelles peuvent être programmées à l'aide de la
commande à distance Grundfos R100.
La pompe SQE se caractérise par la vitesse variable grâce
au contrôle de fréquence. En conséquence, la pompe
peut fonctionner en tout points entre les courbes de
performance minimales et maximales de la pompe.
Le CU 301 a été mis au point spécialement pour les applications où une pression constante est requise.
Raccordement
SQ 1, SQ 2, SQ 3
• vitesse variable,
Le modèle SQ est une pompe submersible qui peut être
équipée des moteurs Grundfos MS 3, MS 3-NE et MSE 3.
4
SQ
E
2
-55
Gamme
Blank
E
= Version de base
= Contrôle électronique et communication
Débit nominal (in m3/h)
Hauteur manométrique
au débit nominal (in m)
Code matériel:
Néant = acier inoxydable W DIN 1.4301
N
= acier inoxydable W DIN 1.4401
Liquides pompés
Les pompes SQ sont conçues pour le pompage de
liquides clairs, propres, non agressifs, non explosifs et ne
contenant pas de particules solides ou des fibres.
Des liquides contenant une quantité de sable jusqu'à
50 g/m3 peuvent être pompés. Une quantité supérieure
de sable réduirait la durée de vie de la pompe.
Conditions de fonctionnement
Température du liquide:
Vitesse du liquide autour du
moteur
Température maxi du
liquide
0,0 m/s (convection libre)
30°C
0,15 m/s mini
40°C
Pompes immergées
SQ, SQ-N, SQE
Vue générale de pompes SQ et SQE
Unité complète*
Type de
pompe
MS 3
SQ
!
MS 3-NE
MSE 3
!
SQE
Concept flexible
**
SQ-N
CU 301 +
capteur pression
!
SQ-N
SQ
CU 300
en option
Protège câble
Câble et fiche moteur
Montage à la livraison
1,5 m***
1,5 m
1,5 m
A commander à part
1,5 - 100 m A commander à part
!
!
SQE
!
SQE
!
en option
en option
A commander à part
A commander à part
A commander à part
* La pompe, le moteur, le câble et le protège-câble sont livrés sous la forme d'une unité complète.
** La pompe, le moteur, le câble et le protège-câble sont livrés non assemblés.
*** Colis de pompe SQ avec longueurs de câble submersible sélectionnées.
Unité complète SQ,
SQ-N et SQE
SQ / SQ-N / SQE
Concept flexible SQ,
SQ-N et SQE
TM01 2748 2298
*
Câble et fiche
moteur
MS 3 / MS 3-NE / MSE 3
Pompe SQ / SQ-N
TM01 2747 2298
**
Protège câble
Concept flexible SQE
avec CU 300
Câble et fiche moteur
MSE 3
Pompe SQ
**
TM01 2749 0503
Protège câble
CU 300
Concept flexible SQE
avec CU 301 et capteur
pression
MSE 3
Pompe SQ
Câble et fiche
moteur
**
Protège câble
Capteur pression
TM01 7905 0503
CU 301
5
Pompes immergées
SQ, SQ-N, SQE
La pompe SQ est protégée contre la marche à sec.
Pdéclenchement coupe la pompe en cas de manque d'eau
dans le forage et permet ainsi d'éviter la destruction du
moteur.
H
Pdéclenchement pour la pompe SQ et SQE est pré-réglée en
usine.
P1
P cut-out
déclenchement
Q
TM01 2751 2298
Q
P
Rendement élevé de l'hydraulique
Les composants hydrauliques de la pompe sont en polyamide renforcé avec 30% de fibre de verre. La conception
de l'hydraulique permet un rendement élevé de la
pompe entrainant une faible consommation d'énergie.
Les trois modèles de moteur reposent sur un rotor à
aimant permanent (moteur PM, à aimant permanent),
offrant un haut rendement dans une large plage de
charge.
La courbe de haut rendement linéaire du moteur PM lui
permet de couvrir un vaste domaine de puissance en
comparaison avec les moteurs CA conventionnels.
Eta
[%]
70
MS 3
65
Traditionnel
tri. 3 ph
Conventional
60
Traditionnel
mono
Conventional
1 ph
55
50
45
200
250
300
350
400
450
500
550
P2 [W]
TM01 2698 2298
Haut rendement du moteur
Excellente résistance à l'usure
TM01 3141 3498
Les pompes SQ sont équipées de roues flottantes.
Chaque roue dispose de son propre palier en carbure de
tungstène/céramique. La conception et les matériaux
des roues rendent la pompe très résistante au sable et
assure une longue durée de vie.
Protection contre la poussée axiale
Le démarrage d'une pompe avec une très faible contrepression entraine un soulèvement de l'ensemble de
l'hydraulique; ce phénomène est appelé la poussée
axiale. La poussée axiale peut causer l'avarie à la fois de
l'hydraulique et du moteur. Le moteur MS 3 est équipé
d'une bague supérieure protégeant la pompe contre la
poussée axiale et évitant ainsi l'avarie de la pompe
pendant la phase critique du démarrage.
6
Pompes immergées
SQ, SQ-N, SQE
Excellentes capacités de démarrage
Amps [A]
DOL (Démarrage direct)
Le démarreur progressif diminue le risque d'usure de la
pompe et évite la surcharge du réseau d'alimentation
électrique pendant le démarrage.
Les très bonnes capacités de démarrage sont le résultat
de la somme d'un couple de rotor élevé d'un moteur à
aimant permanent et du petit nombre d'étages de la
pompe; le démarrage s'effectue sans problème même en
cas d'une faible tension d'alimentation.
Démarrage progressif
2
sec.
TM01 3479 4198
L'unité électronique intégrée des moteurs MS 3 permet
un démarrage progressif. Un démarrage progressif
réduit l'intensité de démarrage et permet une accélération progressive et douce de la pompe.
Protection contre les sous-tensions
et les surtensions
Les sous-tensions et les surtensions peuvent se produire
en cas d'une tension d'alimentation instable.
La protection intégrée des trois versions de moteur évite
toute détérioration au moteur dans le cas où la tension
sort de la plage admissibles.
La pompe s'arrêtera si la tension descend en dessous de
150 V ou monte en dessus de 280 V. Le moteur est automatiquement remis en marche lorsque la tension est de
nouveau incluse dans la plage de tension autorisée. Un
relais de protection supplémentaire n'est donc pas
nécessaire.
Protection contre les surcharges
La consommation d'intensité augmente lorsque la
pompe est soumise à une charge trop importante. Le
moteur compensera automatiquement ceci en réduisant sa vitesse. Si la vitesse atteint 65% de la vitesse
nominale, le moteur s'arrêtera.
Si le rotor ne tourne pas, ceci sera automatiquement
détecté et l'alimentation électrique sera coupée. Par
conséquent, une protection supplémentaire du moteur
n'est pas nécessaire.
Protection contre les échauffements
Un moteur à aimant permanent ne dégage pas beaucoup de chaleur. Grâce à un système de circulation
interne efficace, la chaleur dissipée n'affecte ni le rotor,
ni le stator, ni les paliers; ceci assure des conditions de
fonctionnement optimales au moteur. L'unité électronique incorpore une sonde de température en protection supplémentaire. Lorsque la température augmente
trop, le moteur s'arrête; lorsque la température baisse,
le moteur redémarre automatiquement.
Fiabilité
Les trois versions de moteur, conçus pour une grande
fiabilité, présentent les caractéristiques suivantes:
• Paliers en carbure de tungstène / céramique.
• Paliers de butée pour une protection contre la poussée axiale.
• une même durée de vie que les moteurs alternatifs
traditionnels.
7
Le moteur MSE peut varier continuellement en vitesse
entre 65% et 100%. La pompe peut fonctionner à
n’importe quel point dans la plage de fonctionnement
comprise entre les courbes de performances à 65% et à
100% de la pompe. Dès lors, le fonctionnement de la
pompe peut être adapté à n’importe quel besoin spécifique.
La commande de la vitesse variable nécessite l’usage de
l’unité de commande CU 300 et de la télécommande
R100.
Pour le calcul de la vitesse, nous pouvons mettre à votre
disposition le programme de calcul “; ce programme est
disponible sur disquette, dans la liste des accessoires
(voir page 52). La vitesse est calculée en fonction d’une
hauteur manométrique et d’un débit requis. Par alleurs,
le programme permet de visualiser la courbe de performances de la pompe à vitesse calculée.
Exemple: SQE
H
[m]
100 %
65 %
TM01 2999 2898
Vitesse variable
Pompes immergées
SQ, SQ-N, SQE
0
0
Q [m³/h]
Permis
La pompe SQ peut être installée verticalement, horizontalement ou dans n'importe quelle position entre les
deux.
Nota: La pompe ne doit pas être positionnée en dessous
du niveau horizontal.
Les caractéristiques suivantes permettent une installation simple de la pompe SQ:
• Clapet anti-retour avec ressort incorporé,
• Faible poids facilitant la manutention,
• Installation dans des forages 3" ou plus,
• Interrupteur de marche/arrêt uniquement, sans démarreur moteur ou coffret de démarrage supplémentaires à prévoir.
• SQE available with cable with a motor plug
(up to 100 m).
Pour une installation horizontale, une chemise de refroidissement est recommandée afin:
• d'assurer une vitesse suffisante du liquide autour du
moteur et donc d'assurer un bon refroidissement du
moteur,
• d'empêcher au moteur et à l'unité électronique d'être
recouverts par le sable et la boue.
Maintenance
La conception de l'hydraulique et du moteur facilite
l'installation et la maintenance. Le câble et la prise sont
fixés sur la pompe à l'aide d'écrous permettant un
remplacement facile.
8
Non
permis
TM01 1375 1498
Installation
Pompes immergées
SQ, SQ-N, SQE
Pompe SQ avec pressostat et
réservoir à membrane
La pompe SQ est idéale pour l'adduction d'eau privée
dans les habitations individuelles ou les maisons de
campagne qui ne sont pas alimentées par le réseau
municipal de distribution. La SQ est facile à installer et
prête à fonctionner.
17
1 Pompe SQ
2 Câble
3 Attache-câble
4 Réservoir à diaphragme*
12 Contacteur manométrique
14 Manomètre
17 Vanne d’isolement
18 Robinet
20 Coffret de commande
21 Réseau d’alim., 1 x 220-240 V, 50/60 Hz
22 Tuyauterie de refoulement
30 Câble élingue
31 Attache élingue
4
12
14
20
18
21
17
31
22
0,5 m mini
recommandé
2
3
30
* Pour sélection du réservoir à
diaphragme, voir page 33.
TM01 2447 1798
31
1
0,5 m mini
SQ avec contacteur manométrique et réservoir à diaphragme
Pos.
Composant
1
Pompe, SQ
2
Câble
3
Attache-câble
4
Réservoir à diaphragme
12
Contacteur manométrique
14
Manomètre
20
Coffret de commande
30
Câble élingue
31
Attache élingue
Type
Nbre d'unités
Code article
Prix unitaire
Prix total
9
Pompes immergées
SQ, SQ-N, SQE
SQ avec Presscontrol
(avec/sans réservoir à membrane)
Fonctionnement et avantages
Si l'utilisateur consomme de l'eau, la pompe SQ
commence à fonctionner via le Presscontrol. Le réservoir
à diaphragme est installé entre la pompe SQ et le Presscontrol. Dans une installation avec réservoir à
diaphragme, l'eau est fournie tant que le robinet est
ouvert. Ceci signifie que le réservoir à diaphragme est
capable de fournir de l'eau pendant la phase progressive
de démarrage de la pompe SQ (2 secondes environ).
Lorsque l'utilisateur ne consomme plus (débit = 0), la
pompe continuera de fonctionner pendant 10 secondes
fournissant de la pression dans le réservoir à
diaphragme.
Le réglage de la pression de prégonflage du réservoir à
diaphragme est effectué en fonction du niveau dynamique de l'eau (différence de hauteur entre le niveau
dynamique de l'eau et le Presscontrol).
Le réglage de la pression dans le tuyau relié au réservoir
à diaphragme est effetué en fonction du niveau dynamique de l'eau (différence de hauteur entre le niveau
dynamique de l'eau et le Presscontrol) suivant le tableau
ci-dessous:
La pompe est mise en route via le Presscontrol PC 15 si la
pression dans l'installation est inférieure à 1,5 bar (Pression d'enclenchement du PC 15 = 1,5 bar). Puis dès que le
débit est inférieur à 50 l/h (0,05 m3/h), la pompe s'arrête.
Différence de
hauteur 13 m maxi
24
4
17
26
18 l
18
25
14
23
17
24
Différence de hauteur
[m]
Pression dans tuyau relié au
réservoir à diaphragme [bar]
0
1,22
10
1,0
20
0,77
30
0,56
1 Pompe, SQ
2 Câble
3 Attache-câble
4 Réservoir à diaphragme, 18 litres
14 Manomètre
17 Vanne d’isolement
18 Robinet
23 Presscontrol PC 15 disponible
avec/sans prise
24 Raccord-union
25 Prise
26 Branchement en 1 x 220-240 V,
50/60 Hz du PC 15
30 Câble élingue
31 Attache élingue
31
22
0,5 mini
recommandé
2
3
30
31
Nota: Pour Presscontrol:
Fusibles: 10 A maxi.
Pression maxi du système: 10 bar.
Les pompes suivantes peuvent être utilisées:
SQ 1-65, SQ 1-80, SQ 2-35, SQ 2-55,
SQ 2-70, SQ 2-85, SQ 3-40, SQ 3-55,
SQ 3-65, SQ 3-80.
.
L’installation
doit être conçue pour une
pression maxi de la pompe.
TM01 2987 2898
1
Ne pas installer de robinets entre la
pompe et le Presscontrol.
0,5 mini
SQ avec Presscontrol (avec/sans reservoir à membrane)
Pos.
10
Composant
1
Pompe, SQ
2
Câble
3
Attache-câble
4
14
Manomètre
23
Presscontrol
30
Câble élingue
31
Attache élingue
Type
18 litres
Nbre d’unités
Code article
Prix unitaire
Prix total
avec
CU 301 - Approvisionnement en eau
résidentielle
Pompes immergées
SQ, SQ-N, SQE
Fonctionnement
A l'ouverture d'un robinet, la pression dans le réservoir
de 8 litres commence à chuter.
Le système maintient une pression constante dans les
limites de performance maximale de la pompe malgré
une consommation d'eau variable.
A faible débit, inférieur à environ 0,18 m3/h, la pression
chute lentement. Lorsque la pression dans le réservoir
est 0,5 bar sous la valeur de consigne, la pompe démarre.
La pompe fonctionne jusqu'à ce que la pression soit 0,5
bar au-dessus de la valeur de consigne. Cette méthode
de fonctionnement est appelée fonctionnement
marche/arrêt.
La pression est enregistrée par le capteur de pression et
transmise au CU 301. Le CU 301 ajuste les performances
de la pompe en conséquence.
A un débit supérieur à environ 0,18 m3/h, la pression
chute rapidement, la pompe démarre immédiatement et
maintient une pression constante.
Pendant le fonctionnement, le CU 301 régule la vitesse
de la pompe pour maintenir une pression constante. A la
fermeture des consommateurs, la pompe remplit le
réservoir et s'arrête après quelques secondes.
1 Pompe, SQE
2 Câble
3 Attache-câble
4 Réservoir à membrane, 8 litres
5 Unité de commande CU301
10 Capteur de pression, 0-6 bar
14 Manomètre
18 Robinet
21 Branchement en 1x200-240V, 50/60 Hz
30 Câble élingue
31 Attache élingue
0,5 m mini recommandé
TM01 7906 5099
S'il faut une pression constante plus élevée
If a higher constant pressure (max. 10 bar)
(max.
bars), utilisez
CU 300,
le capteur
de
is 10
required
use CUle300,
pressure
sensor
pression
et le switch,
capteursee
de débit,
and flow
page voir
13. page 13.
0,5 m mini
Commande à pression constante avec CU 301 - Approvisionnement en eau résidentielle
Pos.
Composant
Type
1
Pompe SQE
2
Câble
3
Attache-câble
4
Réservoir à membrane
8 litres
5
Unité de commande
CU 301
10
Capteur de pression
14
Manomètre
30
Câble élingue
31
Attache élingue
Nbre d’unités
Code article
Prix unitaire
Prix total
11
Pompes immergées
SQ, SQ-N, SQE
avec CU 301 - Irrigation
Fonctionnement
A faible débit, inférieur à environ 0,18 m3/h, la pression
chute lentement. Lorsque la pression dans le réservoir
est 0,5 bar sous la valeur de consigne, la pompe démarre.
La pompe fonctionne jusqu'à ce que la pression soit 0,5
bar au-dessus de la valeur de consigne. Cette méthode
de fonctionnement est appelée fonctionnement
marche/arrêt.
Lorsque le système de sprinkler est en service, la pression dans le réservoir de 8 litres commence à chuter.
Le système maintient une pression constante dans les
limites de performance maximale de la pompe malgré
une consommation d'eau variable.
La pression est enregistrée par le capteur de pression et
transmise au CU 301. Le CU 301 ajuste les performances
de la pompe en conséquence.
A un débit supérieur à environ 0,18 m3/h, la pression
chute rapidement, la pompe démarre immédiatement et
maintient une pression constante.
Pendant le fonctionnement, le CU 301 régule la vitesse
de la pompe pour maintenir une pression constante. A la
fermeture des consommateurs, la pompe remplit le
réservoir et s'arrête après quelques secondes.
1 Pompe, SQE
2 Câble
3 Attache-câble
10 Capteur de pression, 0-6 bar
14 Manomètre
18 Robinet
30 Câble élingue
31 Attache élingue
TM01 7907 5099
S'il faut une pression constante plus élevée
(max. 10 bars), utilisez le CU 300, le capteur de
If a higher
constant
10 bar)
pression
et le capteur
de pressure
débit, voir(max.
page 13.
is required use CU 300, pressure sensor
and flow switch, see page 13.
0.5 m mini
Commande à pression constante avec CU 301 - Irrigation
Pos.
12
Composant
Type
1
Pompe SQE
2
Câble
3
Attache-câble
4
8 litres
5
Unité de commande
CU 301
10
Capteur de pression
14
Manomètre
30
Câble élingue
31
Attache élingue
Nbre d’unités
Code article
Prix unitaire
Prix total
Pompes immergées
SQ, SQ-N, SQE
avec CU 300
Une pression constante peut être maintenue dans le
système. Un capteur de débit assure que le pompe
démarre dès qu'un robinet est ouvert. Une pression
préréglée est maintenue grâce au capteur de pression et
à le CU 300. Lorsque le capteur de débit ne détecte pas
d'écoulement, le réservoir est rempli et la pompe
s'arrête.
Si la consommation est inférieure à 0,18 m3/h, le CU 300
met la pompe en marche lorsque la pression est égale à
la valeur de consigne moins 0,5 bar. La pompe est arrêtée
lorsque la pression effective est égale à la valeur de
consigne plus 0,5 bar.
Si la consommation est supérieure à 0,18 m3/h, le CU
300 contrôle les performances de la pompe pour maintenir la pression effective dans une plage de +/- 0,2 bar
autour de la valeur de consigne.
Le mode commande à pression constante réduit les
variations de pression et, comme un petit réservoir de 8
litres suffit, l'installation prend peu de place. Dans les
installations avec filtres, le fonctionnement de la pompe
est ajusté graduellement à mesure que le filtre
s'endrasse.
1 Pompe, SQE
2 Câble
3 Attache-câble
8 Capteur de débit
10 Capteur de pression
14 Manomètre
18 Robinet
29 Télécommande, R100
30 Câble élingue
31 Attache élingue
5
R100
21
29
4
14
18
8
10
31
22
2
3
30
31
TM01 2450 4801
1
0,5 m mini
Pos.
Composant
1
Pompe SQE
2
Câble
Type
3
Attache-câble
4
8 litres
5
Unité de commande
CU 300
8
Capteur de débit
10
Capteur de pression
14
Manomètre
29
Télécommande
30
Câble élingue
31
Attache élingue
Nbre d’unités
Code article
Prix unitaire
Prix total
R100
13
Pompes immergées
SQ, SQ-N, SQE
Capteurs:
Niveau
Description
Réaction
Détecteur de niveau (pos. 11)
Un niveau d'eau constant peut être maintenu en ajustant les performances de la pompe. Un niveau d'eau
constant peut être important, par exemple pour maintenir les eaux souterraines à l'écart d'un site de construction ou empêcher la pénétration d'eau salée dans un
forage d'eau potable.
Avertissement
(max.)
Niveau d'eau trop élevé.
Origine possible : débit de la
pompe insuffisant.
Niveau souhaité
Niveau d'eau à maintenir.
Avertissement
(min.)
Niveau d'eau trop faible.
Origine possible : débit de la
pompe trop élevé.
Le relais avertisseur
fonctionne.
Le relais avertisseur
fonctionne.
L'exemple montre comment maintenir un niveau d'eau
constant en ajustant les performances de la pompe.
5
1 Pompe, SQE
2 Câble
3 Attache-câble
11 Capteur de niveau
30 Câble élingue
31 Attache élingue
R100
R100
21
29
31
Avertissement (Max.)
22
2
Niveau souhaité
Avertissement
(Min.)
3
30
0,5 m mini
recommandé
31
11
TM01 2459 4801
1
0,5 m mini
Pos.
14
Composant
1
Pompe SQE
2
Câble
3
Attache-câble
5
Unité de commande
11
Capteur de niveau
29
Télécommande
30
Câble élingue
31
Attache élingue
Type
CU 300
R100
Nbre d’unités
Code article
Prix unitaire
Prix total
Pompes immergées
SQ, SQ-N, SQE
La pompe SQE avec CU 300 est idéale pour vider ou
remplir un réservoir.
5
R100
R100
21
5
29
2
R100
R100
21
3
29
22
max. (démarrage)
27
min. (arrêt)
0,5 m mini
recommandé
11
1
11
22
2
0,5 m mini
recommandé
3
30
31
1
0,5 m mini
TM01 8649 4801
1 Pompe, SQE
2 Câble
3 Attache-câble
11 Capteur de niveau
27 Chemise de refroidissement avec crépine et pieds-supports
30 Câble élingue
31 Attache élingue
Pos.
Composant
1
Pompe SQE
2
Câble
3
Attache-câble
5
Unité de commande
11
Capteur de niveau
22
Tuyauterie de refoulement
27
Chemise de refroidissement avec
crépine et pieds-supports.
29
Télécommande
30
Câble élingue
31
Attache élingue
Type
Nbre d’unités
Code article
Prix unitaire
Prix total
CU 300
R100
15
Pompage d'un réservoir dans un
autre
Pompes immergées
SQ, SQ-N, SQE
Capteurs:
Niveau
Description
Témoin lumineux sur
CU 300
Capteur de niveau (pos. 11, réservoir du haut)
La pompe SQE est idéale pour pomper de l'eau d'un
réservoir dans un autre.
Max. (arrêt)
Lorsque l'eau a atteint ce
niveau, la pompe s'arrête.
Le voyant lumineux
vert bouton on/off
clignote.
Min. (démarrage)
Lorsque l'eau est descendue à
ce niveau, la pompe démarre.
Le voyant lumineux
vert bouton on/off est
allumé en permanence.
Capteur de niveau (pos. 11, réservoir du bas)
5
Max.
(démarrage)
Lorsque l'eau a atteint ce
niveau, la pompe démarre.
Le voyant lumineux
vert bouton on/off est
allumé en permanence.
Min. (arrêt)
Lorsque l'eau est descendue à
ce niveau, la pompe s'arrête.
Le voyant lumineux
vert bouton on/off
clignote.
1
2
3
5
11
11
21
22
27
R100
R100
29
21
Max. (arrêt)
22
Min. (démarrage)
Pompe, SQE
Câble
Attache-câble
Unité de commande CU 300
Capteur de niveau du haut réservoir
Capteur de niveau du bas réservoir
Branchement en 1 x 200-240 V, 50/60 Hz
Chemise de refroidissement avec
crépine et pieds-supports
11
3
2
11
Max. (démarrage)
27
TM01 2454 4801
Min. (arrêt)
1
Pompage d'un réservoir dans un autre
Pos.
Pompe SQE
2
Câble
3
Attache-câble
5
11
16
Composant
1
Unité de commande
Type
CU 300
Capteur de niveau du haut réservoir
Capteur de niveau du bas réservoir
22
27
Chemise de refroidissement
avec crépine et pieds-supports
29
Télécommande
R100
Nbre d’unités
Code article
Prix unitaire
Prix total
Atelier - Réglage des paramètres de
fonctionnement
L'utilisation de la R100 et du CU 300 permet de modifier
la vitesse du moteur dans un atelier et donc de paramétrer la pompe à des performances spécifiques.
Pompes immergées
SQ, SQ-N, SQE
La valeur Pdécl., assurant une protection contre la marche
à sec, est réglée en usine pour la pompe SQE.
Si la vitesse de la pompe SQE est réduite de plus de 1.000
tours par minute, la valeur Pdécl. doit être réajustée à
l'aide du CU 300 et de la R100.
Un outil informatique appelé "SQE Speed Calculation" a
été mis au point pour calculer la vitesse de façon à
obtenir le débit et la hauteur requisé.
CU 300
R 100
R100
Remarque: La pompe SQE ne doit pas être mise en marche
tant qu'elle n'est pas complètement submergée sous le
niveau de l'eau. Toutefois, la modification de la vitesse du
moteur peut être effectuée même si la pompe ne tourne
pas.
TM01 8650 4801
SQE
Atelier - réglage des paramètres de fonctionnement
Composant
Type
Nbre d’unités
Code article
Prix unitaire
Prix total
Pompe, SQE
Télécommande
Unité de commande
R100
CU 300
PC Tool SQE
17
Pompes immergées
SQ, SQ-N, SQE
De plus, une installation permante évite le montage et le
demontage frèquent le l'installation.
Important: Une installation dédiée évite le transfert de
la pollution d'un puits de surveillance à un autre.
Le contrôle de vitesse manuel de la pompe SQE est
possible à l'aide de la R100 et d'un potentiomètre SPP1.
Cette application convient spécialement à l'échantillonnage à partir de puits de surveillance des eaux souterraines. Le puits de surveillance est purgé à grande
vitesse et l'échantillon est prélevé à faible vitesse (faible
débit). Pour les eaux souterraines polluées, nous recommandons la gamme SQE-NE (disponible sur demande).
La valeur Pdécl., assurant une protection contre la marche
à sec, est réglée en usine pour la pompe SQE. Si la vitesse
de la pompe SQE est réduite de plus de 1.000 tours par
minute, la valeur Pdécl. doit être réajustée à l'aide de la CU
300 et de la R100.
Au cas où un échantillonnage fréquent est requis,
l'installation permante de la pompe est recommandée,
ce qui évite l'usure causée par l'assemblage et le désassemblage fréquents.
5
32
1 Pompe, SQE
2 Câble
3 Attache-câble
30 Câble élingue
31 Attache élingue, 2 pour “Anneau de levage”
32 potentiomètre, SPP1
21
22
0,5 m mini
recommandé
2
3
30
31
TM01 9028 4801
1
0,5 m mini
Pos.
18
Composant
1
Pompe SQE
2
Câble
3
Attache-câble
5
Unité de commande
22
29
Télécommande
30
Câble élingue
31
Attache élingue
32
Potentiomètre, SPP1
Type
CU 300
R100
2 pour
“Anneau de levage”
Nbre d’unités
Code article
Prix unitaire
Prix total
Pompes immergées
SQ, SQ-N, SQE
Replacement de la pompe dans une
installation existante
La pompe SQ peut être installée en remplacement d'une
pompe immergée 4''.
Lorsque l'utilisateur consomme, l'eau soutirée provient
du réservoir sans que la pompe soit mise en route. Si la
pression d'enclenchement (Pencl.) est atteinte, la pompe
commence à fonctionner. La pompe démarre progressivement (2 secondes approximativement). Pendant ce
laps de temps, la pression peut descendre jusqu'à la
pression minimum (Pmin).
Lorsque l'utilisateur ne consomme plus d'eau, la pression s'accumule dans l'installation jusqu'à ce que la pression de déclenchement (Pdécl.) du contacteur
manométrique soit atteinte et que la pompe s'arrête.
A ce moment, la tuyauterie de refoulement entre l'aérateur avec clapet anti-retour et le niveau dynamique de
l'eau se remplit d'eau.
L'air, servant de matelas, est absorbé par le réservoir ou
est rejeté dans l'atmosphère par la purge d'air.
Il faut contrôler si la pompe choisie atteint Pdécl. + A (voir
"Sélection du réservoir membrane" page 33). Cette eau
est remplacée par l'air s'échappant dans le réservoir
sous-pression à chaque fois que la pompe démarre.
L'installation doit pouvoir supporter pour une pression
maxi de la pompe.
1 Pompe, SQ
2 Câble
3 Attache-câble
6 Aérateur avec clapet anti-retour
12 Contacteur manométrique
13 Purge d'air
14 Manomètre
17 Vanne d'isolement
20 Coffret de commande
21 Branchement en, 1 x 200-240 V, 50/60 Hz
24 Raccord-union
28 Réservoir sous-pression
30 Câble élingue
31 Attache élingue
24
12
17
14
13
17
28
20
21
31
1-2 m mini recommandé
6
3
2
22
Nota: Ne pas installer de robinets entre la
pompe et le Presscontrol.
Pos. 6: Si l’aérateur reste dans l’installation,
le clapet anti-retour (dans la pompe SQ) doit
être enlevé.
TM01 2988 2898
30
31
1
0,5 m mini
Remplacement dans une installation ancienne
Pos.
Composant
1
Pompe, SQ
2
Câble
3
Attache-câble
6
Aérateur avec clapet anti-retour
12
Contacteur manométrique
13
Purge d'air
14
Manomètre
20
Coffret de commande
30
Câble élingue
31
Attache élingue
Type
Nbre d’unités
Code article
Prix unitaire
Prix total
19
Pompes immergées
SQ, SQ-N, SQE
SQ, SQE-NE dans un module Booster
Le tube peut être muni d'une boîte de connexions (IP 54)
pour raccordement d'un câble menant par exemple à un
second modèle.
Pour les applications de surpression, les pompes SQ et
SQE-NE peuvent être placées, soit à l'horizontale soit à la
verticale, dans un tube booster.
Le système est submersible et ne nécessite pas de fondation. Autres caractéristiques: faible poids, compacité
(économie de place), étanchéité aux fuites.
La pression d'admission doit être minimum 0,5 bar et
maximum 15 bars.
Pression du système: maximum 25 bars.
Pour plus d'informations sur la SQ et SQE-NE dans un
module booster, voir le livre de données BMQ/BMQE-NE.
Le tube booster peut être supporté par des étriers.
6
5
7
•• • • • • • • • • • • • • • • • • •
• •
• • • •
• • •
• • • •
• •
• •
• • • • • •
3
1
• • • •
2
4
1 Pompes SQ, SQE-NE
2 Tube booster
3 Raccordement Ecoulement
5 Vis de la bouche d'aération
6 Entrée de câble
7 Guide de centrage
20
TM01 8892 0800
4 Raccordement Aspiration
Communication
Pompes immergées
SQ, SQ-N, SQE
6
1
2
3
4
bar
5.0
4.5
4.0
3.5
3.0
2.5
• Contrôle complet des pompes SQE.
2.0
R100
R 100
• Communication bidirectionnelle avec des pompes
SQE.
• Possibilité d'ajustement de la pression.
5
• Témoin d'alarme (diode) lors d'une panne.
• Possibilité de démarrer, d'arrêter et de réarmer la
pompe simplement à l'aide d'un bouton-poussoir.
TM01 7840 4801Communication,
La CU 301 est une unité de contrôle et de communication
spécialement mise au point pour les pompes submersibles SQE utilisées pour des applications à pression constante.
L'unité de contrôle CU 301 permet:
CU 301
Unité de contrôle CU 301
Le CU 301 communique avec la pompe par le câble
d'alimentation. Ce qui signifie qu'aucun autre câble
n'est nécessaire entre le CU 301 et la pompe.
Le CU 301 donne les indications suivantes (voir illustration à la colonne droite):
1. Indication de débit
2. Réglage de la pression du système
3. Marche/arrêt du système
4. Indicateur de verrouillage des touches
5. Indicateur de marche à sec
6. Indication de panne pouvant être:
Entrée alimentation
en courant
Entrée capteur
de pression
Entrée câble de
descente submersible
– Absence de contact avec la pompe
– Surtension
– Soustension
– Réduction de vitesse
– Température trop élevée
– Surcharge
– Capteur défectueux
bar
5.0
4.5
4.0
3.5
3.0
2.5
2.0
TM01 7842 4801
195
De plus, le CU 301 permet une commande à distance.
Commande à distance R100
Une commande à distance infrarouge sans fil de la
CU 301 est possible à l'aide de la R1OO.
En utilisant le R100, il est possible de...
114
232
Le CU 301 comprend:
• Entrée pour le signal externe venant du capteur de
pression.
TM01 7841 4801CU 301, unité de commande
• Communication avec la commande à distance R100.
Dimensions en mm.
1)
Surveiller l'installation en lisant les paramètres de fonctionnement effectifs, comme...
• la consommation de courant,
• la vitesse et
• le nombre d'heures de fonctionnement;
2)
Modifier les paramètres d'usine, comme ....
• la vitesse maximale,
• la pression maximale et
• la valeur de consigne.
21
Communication
Pompes immergées
SQ, SQ-N, SQE
Unité CU 301: structure des menus de la R100
0. Géneral
1. Fonctionnement 2. Etat
3. Installation
1.1
2.1
3.1
1.2
2.2
3.2
1.3
2.3
3.3
2.4
3.4
2.5
3.5
2.6
3.6
3.7
3.8
Remarque: Ce menu est un exemple, et non le paramétrage d'usine.
22
TM01 6909 0201
3.9
Communication
Menus de la R100 pour CU 301
0.
Général
1.
Fonctionnement
1.1
1.2
1.3
Paramétrage du point de fonctionnement.
Sélection du mode de fonctionnement.
Affichage des alarmes.
2.
Etat
Pompes immergées
SQ, SQ-N, SQE
Rapport d' état
Tous les paramètres et toutes les valeurs mesurées
peuvent être transférés à une imprimante portable par
voie de communication infrarouge sans fil, et être
imprimés dans un rapport d'état.
Affichage:
2.6
du mode fonctionnement en cours.
du pont de consigne actuel et externe.
de la vitesse effective du moteur.
de la température effective du moteur.
de la puissance absorbee et de la consommation
d'énergie cumulée du moteur.
du nombre cumulé d'heures de fonctionnement et
du nombre cumulé de démarrages.
3.
Installation
3.1
3.2
3.3
3.4
3.5
3.6
mode de régulation.
mise en consigne du signal extérieur.
mise en consigne pression max.
mise en consigne restart time.
activation du non de l'arrêt lors de marche à sec.
mise en consigne de la vitesse maximale du
moteur.
activation ou non du bouton poussoir du CU 301.
indication du fonctionnement de pompe.
allocation d'un numéro.
3.7
3.8
3.9
IR
- Drucker
Imprimante
IR
RR100
100
OK
TM00 7982 2293
2.1
2.2
2.3
2.4
2.5
23
Communication
CU 300 - unité de commande
La CU 300 est une unité de commande et de communication spécialement mise au point pour les pompes
immergées SQE. L'unité de commande CU 300 permet:
Pompes immergées
SQ, SQ-N, SQE
• à la vitesse (performance) ;
• au mode de contrôle de la pression constante ;
• à la fonction de drainage ; et
• au délai de redémarrage automatique.
• un réglage aisé en fonction du forage.
CU 300.
• la commande intégrale des pompes SQE.
• une communication bidirectionnelle avec les pompes
SQE.
Bouton marche/arrêt
avec voyant lumineux
Voyants
TM01 2760 4801Communication,
• un affichage par diode frontale des alarmes relatives
au fonctionnement de la pompe; et
• la possibilité de démarrer, d’arrêter et de réarmer la
pompe à l’aide d’un simple bouton-poussoir.
La CU 300 communique avec la pompe via câble
d’alimentation électrique (Power Line Communication),
ce qui signifie qu’aucun câble supplémentaire n'est
nécessaire entre la CU 300 et la pompe.
Module de communication
Les alarmes suivantes peuvent être affichées par l'unité
CU 300:
• Surtension
Arrivées de câbles
supplémentaires
• Sous-tension
• Marche à sec
• Diminution de la vitesse
• Surchauffe
Préparé pour le
branchement d’un
bus standard opérationnel
• Surcharge
• Alarme capteur
• La CU 300 comporte
La CU 300 comporte:
• Entrée signal externe pour deux capteurs analogues
et un capteur numérique.
Arrivée du câble
d’alimentation
Arrivée du câble
immergé
Branchements
des capteurs
TM01 2761 4801 CU 300, unité de commande.
• Absence de contact
• 1 relais auxilliaire pour transmission externe des
pannes;
• La régulation en fonction des signaux reçus, c’est-àdire pour le débit, la pression, le niveau d'eau et la
conductivité.
232
114
TM01 2781 4601
Télécommande R100
195
En outre, la CU 300 peut être contrôlée à distance, par
télécommande.
La commande à distance de l'unité CU 300 est possible
au moyen de la télécommande R100 à infrarouge.
En utilisant la R100, on peut ....
1)
surveiller l'installation par la lecture des paramètres de
fonctionnement en cours, tels que:
• la puissance absorbée,
• la consommation d'énergie; et
• le nombre d'heures de fonctionnement;
2)
modifier les paramètres configurés en usine. Un certain
nombre de réglages peuvent être apportés, tels que ceux
relatifs ....
24
Dimensions en mm.
Communication
Pompes immergées
SQ, SQ-N, SQE
Structure des menus de la R100 pour le CU 300
0. Général
1. Fonctionnement 2. Etat
3. Limites
4. Installation
1.1
2.1
3.1
4.1
1.2
2.2
3.2
4.2
1.3
2.3
3.3
4.3
2.4
3.4
4.4
2.5
3.5
4.5
2.6
3.6
4.6
2.7
3.7
4.7
2.8
3.8
4.8
2.9
3.9
4.9
3.10
4.10
Remarque: Ce menu est un exemple, et non le
paramétrage d'usine.
3.12
TM01 2675 0201
3.11
25
Communication
Menue R100 pour le CU 300
0.
Général
1.
1.1
1.2
1.3
Fonctionnement
Paramétrage du point de fonctionnement.
Sélection du mode de fonctionnement.
Affichage des alarmes.
2.
Etat
Pompes immergées
SQ, SQ-N, SQE
Rapport d’état
Tous les paramètres et toutes les valeurs mesurées
peuvent être transférés à une imprimante portable par
voie de communication infrarouge sans fil, et être
imprimés dans un rapport d'état.
Affichage:
2.6
2.7
2.8
2.9
du mode fonctionnement en cours.
du point de consigne actuel et externe.
de la température effective du moteur.
de la vitesse effective du moteur.
de la puissance absorbée et de la consommation
d’énergie cumulée du moteur.
du nombre cumulé d'heures de fonctionnement et
du nombre cumulé de démarrages.
des valeurs mesurées par les capteurs 1 et 2.
des valeurs du capteur à signal digital.
du débit cumulé et de la puissance absorbée pour
pomper 1 m3.
La R100 offre la possibilité d’effectuer un certain nombre
de mise en consigne:
3.
Limites
Mise en consigne:
3.1
3.2
3.3
Paramètres du capteur 1.
des limites d'arrêt min. et max. du capteur 1.
des limites d'avertissement min. et max. du
capteur 1.
3.4 des limites d'alarme min. et max. du capteur 1.
3.5 Paramètres du capteur 2.
3.6 des limites d'arrêt min. et max. du capteur 2.
3.7 des limites d'avertissement min. et max. du
capteur 2.
3.8 des limites d'alarme min. et max. du capteur 2.
3.9 du remplissage ou de la vidange.
3.10 le capteur numérique connecté à l’entrée digital.
3.11 le debit avant de déclencher la pompe ainsi que
du type de débitmètre.
3.12 des limites d’avertissement d’échauffement du
moteur.
4.
4.1
4.2
4.3
4.4
4.5
Installation
Mode de régulation.
Mise en consigne du signal extérieur.
Mise en consigne du redémarrage automatique.
Mise en consigne des delais de démarrage.
Mise en consigne des temps de fonctionnements
et arrêts lors de drainage.
4.6 Mise en consigne de la valeur de l’arrêt pour la
marche à sec.
4.7 Activation ou non de l’arrêt lors de marche à sec.
4.8 Mise en consigne de la vitesse maximale du
moteur.
4.9 Activation ou non du bouton poussoir du CU 300.
4.10 Allocation d’un numéro si il y a plus que 1 CU 300
dans l’installation.
26
IRImprimante
- Drucker
IR
R100
R 100
OK
TM00 7982 2293
2.1
2.2
2.3
2.4
2.5
Communication
Pompes immergées
SQ, SQ-N, SQE
Exemples d’affichages de la R100
Menu FONCTIONNEMENT
Paramétrage du point de fonctionnement
Nombre cumulé d'heures de fonctionnement et
nombre de démarrages
2.6
1.1
En usine, la pompe est réglée à sa vitesse maximale
(10.700 tpm). La R100 permet de réduire la vitesse de la
pompe en modifiant le point de fonctionnement. La
vitesse peut être réglée dans la plage de 7.000 à 10.700
tpm, par degrés de 100 tpm.
L'unité du point de fonctionnement est automatiquement modifiée en fonction de l'unité du capteur
connecté à l'entrée capteur n°1.
Exemple: L'entrée capteur n°1 est connectée à un
capteur de pression utilisant comme unité le mètre (m)
et comme intervalle de mesure la plage 0 - 60. En conséquence, le point de fonctionnement de l'écran d'affichage 1.1 peut être réglé entre 0 et 60 mètres.
Les valeurs du nombre d'heures de fonctionnement et
du nombre de démarrages sont des valeurs cumulées
enregistrées depuis le moment de l’installation. Elles ne
peuvent être remises à zéro.
Ces deux valeurs sont enregistrées dans les circuits électroniques du moteur, de sorte qu'elles sont conservées
même si l'unité CU 300 est remplacée.
Le nombre d'heures de fonctionnement est enregistré
toutes les deux minutes de fonctionnement continu.
Menu Etat
Les écrans affichés dans ce menu ne sont que des écrans
d'état. Il n'est donc pas possible de modifier des paramètres par le biais de ce menu.
Menu LIMITES
Capteur 1
Débit cumulé
3.1
Paramétrage du capteur 1.
2.9
L'écran 2.9 affiche la quantité d'eau pompée (en m3). La
valeur indiquée représente le débit cumulé enregistré
par le capteur sélectionné sur l'écran du menu 3.11.
3
L’énergie consommée pour pomper 1 m ist affichée sur
l'écran (kWh/m3).
Il est possible de contrôler à tout moment la valeur en
cours du débit cumulé et de l'énergie par m3.
En fonction du type de capteur, les mises en consignes
suivants peuvent être efectués:
• Valeurs de sortie du capteur:
– (inactif), 0-10 V, 2-10 V, 0-20 mA, 4-20 mA.
• Unité de la plage de réglage:
m3/h, m, %, GPM, ft.
• Valeur minimale du capteur: 0 - 249 (0,1,2,3.....249)
• Valeur maximale du capteur: 1 - 250 (1,2,3,4....250)
27
Communication
Pompes immergées
SQ, SQ-N, SQE
Affichage des alarmes
La CU 300 permet d'afficher les alarmes suivantes
Alarme
La pompe est remise en marche
automatiquement
Description
Absence de contact
Pas de contact/pas de communication entre la CU 300 et la
pompe SQE.
–
Nota: cette alarme n'influence pas le fonctionnement de la
pompe.
Surtension
La tension d'alimentation excède la valeur fixée comme
limite.
lorsque la tension descend dans la plage
spécifiée.
Sous-tension
La tension d'alimentation descend en dessous de la valeur
fixée comme limite.
lorsque la tension remonte dans la plage
spécifiée.
Fonctionnement à sec
La protection empêchant la pompe de fonctionner à sec a
été activée.
après 5 minutes (valeur standard), ou au terme
d'un délai paramétré au départ de la R100.
Réduction de la vitesse
La vitesse du moteur est réduite.
Nota: le moteur retrouve sa vitesse normale lorsque la
cause du ralentissement a disparu ou a été résolue.
–
Échauffement
La température du moteur excède la valeur fixée comme
limite.
lorsque les circuits électroniques du moteur sont
suffisamment refroidis.
Surcharge
La puissance absorbée du moteur excède la valeur fixée
comme limite.
L'alarme capteur peut être déclenchée par une des
causes suivantes:
•
Alarme capteur
La valeur mesurée est sortie de la plage de mesure prédéfinie.
•
Le capteur est défectueux.
•
Le réglage de la sortie du capteur effectué au départ de
la R100 est incorrect.
Avantages du CU 300/R100
Alarme
28
Description
Les éléments suivants ne sont plus nécessaires
Absence de contact
Permet de savoir si le contact est établi entre la pompe SQE et
–
la CU 300.
Surtension
Mesure de la tension d'alimentation.
Relais de surtension.
Sous-tension
Mesure de la tension d'alimentation.
Relais de sous-tension.
Fonctionnement à sec
Protège la pompe contre tout fonctionnement à sec.
Relais de niveau, électrodes, câbles.
Réduction de la vitesse
Garantit le fonctionnement de la pompe en cas de sous-tension et de surcharge modérée, et veille à ce que le
moteur ne soit pas surchargé.
Entretien urgent.
Échauffement
Le fonctionnement de la pompe est interrompu en cas de température trop élevée. Lorsque les circuits électroniques de la
–
pompes sont suffisamment refroidis, le moteur se
remet en marche automatiquement.
Surcharge
Protège le moteur contre toute surcharge.
Thermique.
Alarme capteur
Les capteurs peuvent être connectés directement à la
CU 300. Gestion et contrôle des signaux des capteurs.
Unité de commande externe.
Pompes immergées
SQ, SQ-N, SQE
Détermination de la hauteur manométrique
La sélection de la pompe est faite en fonction de la
demande en eau (débit) et de la hauteur manométrique
requise.
1. Demande en eau
La demande en eau dépend du nombre de consommateurs. En règle général, il faut respecter les débits
suivants.
Exemples du débit requis:
Systèmes sprinkler:
Adduction d’eau domestique:
Agriculture:
Arrosage:
1,5 m3/h par sprinkler
2-4 m3/h
4-6 m 3/h
6-8 m 3/h
2. Hauteur manométrique
H[m] =
ptap x 10,2 + Hgeo + Hf
ptap
=
Hgeo
=
Hf
=
Pression requise d’au moins 2 bar pour le
consommateur (ex: sprinkler).
Différence de hauteur entre le niveau d’eau
le plus bas et le consommateur.
Pertes de charge dans la tuyauterie
(voir tableau ci-dessous).
Exemple: Adduction d’eau domestique.
Débit requis: 2,4 m3/h
ptap
=
3 bars
Hgeo
=
30 m
Hf
=
7,7
La tuyauterie est en plastique, de diamètre 25 mm, et de
35 m de longueur.
Les pertes de charge sont donc de:
Hf
=
=
Hf
H[m] =
=
Valeur du tableau ci-dessous x longueur de
la tuyauteire
0,22 x 35 m = 7,7 m
ptap x 10,2 + Hgeo + Hf
3 x 10,2 + 30 m + 7,7 = 68,3 m
La pompe sélectionnée doit couvrir un débit Q = 2,4 m3/
h et une hauteur manométrique H = 68,3 m
(Voir page suivante pour sélection de la pompe).
Pertes de charge dans les tuyaux plastiques et les tuyaux en acier, Hf:
Les valeurs du haut indiquent la vitesse de l’eau en m/s.
Les valuers du bas indiquent les pertes de charge en mètres par 100 m de tuyauterie rectiligne.
Quantité d’eau
Tuyaux plastiques* (PELM/PEH PN 10 PELM)
Tuyautérie en acier**
Diamètre nominal de la tuyauterie en pouces et diamètre interne en [mm]
Litres/min.
Litres/sec.
25
32
40
50
½"
¾"
1"
1¼"
1½"
m /h
20,4
26,2
32,6
40,8
15,75
21,25
27,00
35,75
41,25
0,49
0,30
0,19
0,12
0,855
0,470
0,292
0,6
10
0,16
1,8
0,66
0,27
0,085
9,910
2,407
0,784
0,76
0,46
0,3
0,19
1,282
0,705
0,438
0,249
0,9
15
0,25
4,0
1,14
0,6
0,18
20,11
4,862
1,570
0,416
1,0
0,61
0,39
0,25
1,710
0,940
0,584
0,331
0,249
1,2
20
0,33
6,4
2,2
0,9
0,28
33,53
8,035
2,588
0,677
0,346
1,3
0,78
0,5
0,32
2,138
1,174
0,730
0,415
0,312
1,5
25
0,42
10,0
3,5
1,4
0,43
49,93
11,91
3,834
1,004
0,510
1,53
0,93
0,6
0,38
2,565
1,409
0,876
0,498
0,374
1,8
30
0,50
13,0
4,6
1,9
0,57
69,34
16,50
5,277
1,379
0,700
1,77
1,08
0,69
0,44
2,993
1,644
1,022
0,581
0,436
2,1
35
0,58
16,0
6,0
2,0
0,70
91,54
21,75
6,949
1,811
0,914
2,05
1,24
0,80
0,51
1,879
1,168
0,664
0,499
2,4
40
0,67
22,0
7,5
3,3
0,93
27,66
8,820
2,290
1,160
2,54
1,54
0,99
0,63
2,349
1,460
0,830
0,623
3,0
50
0,83
37,0
11,0
4,8
1,40
41,40
13,14
3,403
1,719
3,06
1,85
1,2
0,76
2,819
1,751
0,996
0,748
3,6
60
1,00
43,0
15,0
6,5
1,90
57,74
18,28
4,718
2,375
3,43
2,08
1,34
0,86
3,288
2,043
1,162
0,873
4,2
70
1,12
50,0
18,0
8,0
2,50
76,49
24,18
6,231
3,132
2,47
1,59
1,02
2,335
1,328
0,997
4,8
80
1,33
25,0
10,5
3,00
30,87
7,940
3,988
2,78
1,8
1,15
2,627
1,494
1,122
5,4
90
1,50
30,0
12,0
3,50
38,30
9,828
4,927
3,1
2,0
1,28
2,919
1,660
1,247
6,0
100
1,67
39,0
16,0
4,6
46,49
11,90
5,972
3,86
2,49
1,59
3,649
2,075
1,558
7,5
125
2,08
50,0
24,0
6,6
70,41
17,93
8,967
3,00
1,91
2,490
1,870
9,0
150
2,50
33,0
8,6
25,11
12,53
3,5
2,23
2,904
2,182
10,5
175
2,92
38,0
11,0
33,32
16,66
Coudes 90°, vannes
1,0
1,0
1,1
1,2
1,3
Tés clapets anti-retour
4,0
4,0
4,0
5,0
5,0
** Les valeurs du tableau sont calculées d’après la nouvelle formule de H. Lang avac a = 0,02 et
*Les valeurs du tableau sont basées sur un abaque.
pour une température du liquide de 10°C. Les pertes de charges dans les coudes, les vannes, les
Rugosité: K = 0,01 mm.
tés et les clapets anti-retour sont équivalentes à des pertes de charge pour une longueur en
Température de l’eau: t = 10°C.
mètres d’une tuyauterie rectiligne indiquée dans les deux dernières lignes du tableau.
3
29
Pompes immergées
SQ, SQ-N, SQE
Sélection de la bonne pompe
Important: La protection contre la marche à sec est
seulement effective dans les plages de fonctionnement
recommandées (courbes en caractère gras).
Voir courbes de performance.
Type de
pompe
Débit niminal Q [m 3/h] / [l/s]
PuisHauteur
sance
maxi
de la 0,5/ 1,0/ 1,5/ 2,0/ 2,5/ 3,0/ 3,5/ 4,0/ 5,0/ 6,0/ 7,0/ 8,0/ 9,0/
[m]
pompe 0,14 0,28 0,42 0,56 0,70 0,83 0,97 1,11 1,39 1,67 1,95 2,22 2,50
(Q= 0 m3/h)
[kW]
Hauteur manométrique [m]
Intensité à
pleine
charge
I 1/1 [A]
230V 200V
Raccordement
tuyauterie
Rp
Longueur
[mm]
SQ 1 - 35
0,29
38
31
18
-
-
-
-
-
-
-
-
-
-
44
2,1
2,4
1¼
745
SQ 1 - 50
0,44
57
45
26
-
-
-
-
-
-
-
-
-
-
64
2,8
3,2
1¼
745
SQ 1 - 65
0,58
76
60
37
-
-
-
-
-
-
-
-
-
-
86
3,7
4,3
1¼
772
SQ 1 - 80
0,73
96
76
47
-
-
-
-
-
-
-
-
-
-
108
4,4
5,1
1¼
826
SQ 1 - 95
0,87
115
91
58
-
-
-
-
-
-
-
-
-
-
129
5,4
6,2
1¼
826
SQ 1 - 110
1,03
135
107
68
-
-
-
-
-
-
-
-
-
-
151
6,2
7,1
1¼
853
SQ 1 - 125
1,20
154
123
79
-
-
-
-
-
-
-
-
-
-
173
7,8
9,0
1¼
943
SQ 1 - 140
1,37
173
138
90
-
-
-
-
-
-
-
-
-
-
194
8,9
10,2
1¼
943
SQ 1 - 155
1,55
193
154
100
-
-
-
-
-
-
-
-
-
-
216
10,2
-
1¼
970
SQ 2 - 35
0,45
43
42
39
35
29
19
-
-
-
-
-
-
-
45
3,2
3,7
1¼
745
SQ 2- 55
0,65
66
63
60
54
45
32
-
-
-
-
-
-
-
68
4,1
4,7
1¼
745
SQ 2 - 70
0,87
87
84
79
72
60
43
-
-
-
-
-
-
-
89
5,4
6,2
1¼
772
SQ 2 - 85
0,98
108
105
99
89
74
54
-
-
-
-
-
-
-
109
6,8
7,8
1¼
862
SQ 2 - 100
1,30
131
128
120
109
91
67
-
-
-
-
-
-
-
132
8,4
9,7
1¼
862
SQ 2 - 115
1,50
154
150
142
129
108
79
-
-
-
-
-
-
-
155
9,9
11,1
1¼
889
SQ 3 - 30
0,44
-
-
34
32
30
26
22
-
-
-
-
-
-
36
3,2
3,7
1¼
745
SQ 3 - 40
0,63
-
-
53
50
47
42
36
-
-
-
-
-
-
56
4,0
4,6
1¼
745
SQ 3 - 55
0,83
-
-
70
67
63
56
48
-
-
-
-
-
-
74
5,1
5,9
1¼
772
SQ 3 - 65
1,02
-
-
87
83
78
70
60
-
-
-
-
-
-
92
6,2
7,1
1¼
826
SQ 3 - 80
1,23
-
-
105
100
94
85
73
-
-
-
-
-
-
110
7,9
9,1
1¼
862
SQ 3 - 95
1,43
-
-
123
117
109
99
85
-
-
-
-
-
-
129
9,2
10,6
1¼
889
SQ 3 - 105
1,63
-
-
140
134
125
113
97
-
-
-
-
-
-
147
10,6
-
1¼
943
SQ 5 - 15
0,26
-
-
-
-
-
15
14
13
11
7
-
-
-
18
1,9
2,2
1½
745
SQ 5 - 25
0,54
-
-
-
-
-
31
29
28
24
18
-
-
-
36
3,4
3,9
1½
745
SQ 5 - 35
0,80
-
-
-
-
-
46
44
42
36
28
-
-
-
54
4,9
5,6
1½
826
SQ 5 - 50
1,06
-
-
-
-
-
62
59
56
49
38
-
-
-
71
7,0
8,1
1½
826
SQ 5 - 60
1,33
-
-
-
-
-
77
74
70
61
48
-
-
-
89
8,6
9,9
1½
943
SQ 5 - 70
1,60
-
-
-
-
-
93
89
85
73
58
-
-
-
106
10,4
-
1½
943
SQ 7 - 15
0,42
-
-
-
-
-
-
17
16
14
12
9
6
2
21
2,8
3,2
1½
745
SQ 7 - 30
0,84
-
-
-
-
-
-
36
35
32
29
24
18
10
42
5,2
6,0
1½
745
SQ 7 - 40
1,27
-
-
-
-
-
-
56
54
50
45
38
29
19
64
8,2
9,5
1½
862
Exemple:
30
Conditions:
Débit: 2,4 m3/h => valeur la plus proche dans le tableau = 2,5 m 3/h.
Hauteur manométrique: 68,3 m => valeur la plus proche dans le tableau = 73 m.
Sélection:
Type de pompe: SQ 3-65
(cette pompe offre le meilleur rendement au débit et à la hauteur manométrique choisis).
Puissance absorbée requise de la pompe: 1,02 kW.
Intensité à pleine charge: I1/1 = 6,2 A en 230 V.
I1/1 = 7,1 A en 200 V.
Raccordement tuyauterie: Rp 1¼.
Longueur de la pompe:
828 mm
Seléction de la pompe
Submersible pumps
SQ, SQ-N, SQE
• Une hauteur manométrique de 68 m et un débit de
2,4 m3/h sont requis.
• La pompe SQ 3 couvre ces performances. Dans l'abaque ci-contre, tracer une ligne horizontale à partir de
la valeur 68 m situé sur l'axe des hauteurs manométriques (1). Tracer aussi une ligne verticale à partir de
la valeur 2,4 m3/h situé sur l'axe des débits (2). Le
point d'intersection (3) des 2 lignes n'est pas situé sur
une courbe de pompe. Il faut alors suivre la courbe de
réseau jusqu'à atteindre la courbe de pompe située
en dessus du point (3). Le nouveau point d'intersection (4) est situé sur la courbe de la pompe SQ 3 - 65.
La pompe requise est donc la SQ 3 - 65.
• La puissance par étage (P2) est trouvée en traçant une
ligne verticale à partir du point (4) jusqu'à l'intersection avec la courbe P2 (5). P2 est donc de 0,20 kW par
étage. Le rendement est lu de la même façon au
point (6) : 57% par étage.
• La pompe SQ 3 - 65 possède 5 étages, voir page 41. La
puissance P2 de la pompe SQ 3-65 est de 0,20 kW x 5
= 1 kW; la SQ 3 - 65 est donc équipée d'un moteur MS
3 0,7 - 1,05 kW.
Ceci est fait à l’aide de la CU 300 ou la CU 301 et la R100.
La pompe SQE s'avère idéale, spécialement dans les cas
où la consommation d'eau varie dans le temps et lorsque
le point de fonctionnement se trouve entre deux courbes
de pompe; en effet, on peut alors réaliser des économies
d'énergie en réduisant la performance à la vitesse
requise. Le graphique de courbes ci-dessous illustre la
performance d'une pompe SQE 3 - 65 à différentes
vitesses.
p
[kPa]
1000
800
140
1200
120
1000
100
-80
80
600
60
-40
400
40
-30
200
20
0
0
1
400
3
0.15
0.8
1.6
2.4
3.2
Q [m³/h]
6
30
0.10
20
10
Eta
0.0
0.0
7000 RPM
30
200
20
10
0
0.0
0.8
1.6
0.4
2.4
3.2
4.0
0.8
1.2
Q [m³/h]
Q [l/s]
Conditions des courbes
• La conversion entre la hauteur manométrique H (en
m) et la pression P (en kPa) s’applique à de l’eau
d’une densité de 1.000 kg/m3.
40
P2
0.00
40
• Les mesures sont effectuées sur base d'eau ne contenant pas d'air, à une température de 20°C.
Eta
[%]
60
50
5
0.05
8000 RPM
• Les courbes en gras indiquent la plage de fonctionnement recommandée.
0.25
0.20
50
• Aucune courbe ne peut être utilisée comme courbe
garantie.
2
0.0
60
• Les tolérances sont exprimées suivant la norme ISO
9906, Annexe A; cela signifie que toutes les courbes
indiquent des valeurs moyennes.
4
-55
0
0.8
0.2
1.6
0.4
2.4
0.6
3.2
0.8
Q [m³/h]
1.0
Q [l/s]
TM01 3046 4801
P2
[kW]
0.30
10000 RPM
Généralités
-65
800
80
ISO 9906 Annex A
Les directives données ci-dessous s'appliquent aux
courbes de performance illustrées aux page 34 a
page 42:
SQ 3
SQ-N 3
SQE 3
-95
10700 RPM
0.0
La procédure de sélection d’une pompe SQE est indentique à celle pour choisir une pompe SQ.
-105
90
9000 RPM
0
H
[m]
SQE 3-65
7000 - 10700 RPM
70
600
Comment sélectionner une pompe SQE
p
[kPa]
1400
H
[m]
100
TM01 3220 2400
Example:
Comment sélectionner une pompe SQ
Vitesse variable
La performance de la pompe SQE peut être adaptée à un
point de fonctionnement spécifique défini dans sa plage
de performances.
• Les courbes s'appliquent à une viscosité cinématique
de 1 mm2/s (1 cSt). Si la pompe est utilisée pour des
liquides présentant une viscosité supérieure à celle
de l'eau, la hauteur manométrique est réduite et la
consommation électrique augmente.
• Q/H: Les courbes tiennent compte des pertes de
charges de la bouche d’aspiration et du clapet antiretour à la vitesse effective.
• Courbe de puissance: P2 indique la puissance absorbée par la pompe pour chaque étage.
• Courbe rendement: Eta indique le rendement de la
pompe par étage.
31
Pompes immergées
SQ, SQ-N, SQE
Sélection de la pompe correcte pour un système SQE à pression constante
Hauteur
manométrique
[m]
Débit
maximum
[m3/h]
Pression du système [bar]
2,0
2,5
2
3,0
3,5 (C)
4,0
SQE 2-85
3
SQE 3-65
5
SQE 5-50
5
2
SQE 5-70
SQE 2-55
2
21 à 30
(A)
SQE 2-85
3 (B)
SQE 3-65
(D)
5
SQE 3-105
5
SQE 5-70
2
SQE 2-85
2
31 à 40
3
SQE 2-115
SQE 3-65
3
3
41 à 50
51 à 60
61 à 70
SQE 3-105
SQE 5-70
2
S QE 2-85
3
SQE 3-105
2
SQE 2-115
3
SQE 3-105
2
3
71 à 80
2
81 à 90
2
5,0
SQE 2-55
2
10 à 20
4,5
SQE 2-115
SQE 3-105
SQE 2-115
SQE 2-115
Système SQE à pression constante.
Exemple: comment sélectionner une pompe SQE
Requis:
Différence totale de niveau
(de puis le niveau, de l'eau jusqu'au
robinet d'eau, pertes par
friction comprises):
25 m (A)
Débit maximale:
3 m3/h (B)
Pression finale souhaitée:
3,5 bars (C)
A
TM01 8894 0800
Sélection:
Type de pompe: SQE 3-65.
La pression du système peut être ajustée à toute pression constante, de 2 à 4 bars (D).
C
32
Pompe immergées
SQ, SQ-N, SQE
Sélection du réservoir membrane
L'unité électronique intégrée dans la pompe SQ assure
un démarrage progressif. Pour fournir instantanément
une quantité d'eau sous pression avant le démarrage de
la pompe, un réservoir à diaphragme peut être monté en
aval de la pompe.
Contacteur
manométrique
Lorsqu'un robinet est ouvert, la pression dans l'installation diminue jusqu'à la pression d'enclenchement du
contacteur manométrique. Cette valeur appelée Pmin
doit être déterminée avant de dimensionner le réservoir
à diaphragme.
pmin
TM00 6445 3795
ppre
Pmin est la pression minimum requise au robinet le plus
élevé + la hauteur géométrique et les pertes de charge
dans les vannes et la tuyauterie à partir du réservoir
jusqu'à ce robinet (C + B).
Le débit à Pmin doit aussi être déterminé. Ce débit appelé
Qmax est trouvé sur la courbe de la pompe en question.
A:
Utiliser Pmin et Qmax dans le tableau ci-dessous pour
déterminer la capacité du réservoir à diaphragme, la
pression de prégonflage du réservoir et le réglage des
pressions d'enclenchement et de déclenchement du
contacteur manométrique.
Hauteur d'aspiration + pertes de charge à
partir de l'orifice de refoulement de la pompe
jusqu'au réservoir à diaphragme.
Hauteur de refoulement + pertes de charge à
partir du réservoir à diaphragme jusqu'au
robinet le plus élevé.
Pression mini au robinet le plus élevé.
B:
C:
Nota: Etre sûr que la pompe sélectionnée peut fournir
une pression supérieure à Pdécl.+ A.
Nota: Si une pression minimum n’est pas requise, un
réservoir à diaphragme de 18 l suffit pour toutes pompes
SQ.
ppre:
pdécl.
pencl.
Pression de prégonflage du réservoir à
diaphragme.
Pression minimum requise.
Pression d'enclenchement du contacteur
manométrique.
Pression de déclenchement du contacteur
manométrique.
Débit à pmin.
pmin:
pencl:
pdécl:
Qmax:
Qmax [m3/h]
pmin
[m]
0,6
0,8
1
1,2
1,5
2
25
8
8
18
18
18
18
24
33
33
50
50
50
30
8
8
18
18
18
24
33
33
50
50
50
50
35
8
18
18
18
18
24
33
33
50
50
50
80
80
2,5
3
3,5
4
4,5
5
6
6,5
7
7,5
8
ppré
[m]
pencl.
[m]
pdécl.
[m]
50
80
80
80
80
80
22,5
26
40
80
80
80
80
80
27
31
45
80
80
80
31,5
36
50
80
5,5
Capacité du réservoir à diaphragme [litres]
40
8
18
18
18
18
24
33
50
50
50
80
80
80
80
45
8
18
18
18
24
33
33
50
50
50
80
80
80
80
80
50
8
18
18
18
24
33
50
50
50
80
80
80
55
18
18
18
18
24
33
50
50
50
80
80
80
36
41
55
40,5
46
60
45
51
65
49,5
56
70
60
18
18
18
18
24
33
50
50
80
80
80
80
54
61
75
65
18
18
18
24
24
33
50
50
80
80
80
80
58,5
66
80
Nota: Les dimensions des réservoirs à diaphragme indiquées dans le tableau sont des valeurs minimales.
Le choix d'un réservoir d'une taille supérieure est recommandé.
Capacité min. du reservoir à diaphragme = 33 litres.
ppre
pencl.
pdécl.
= 40,5 m
= 46 m
= 60 m
1 mCE = 0,098 bar
Exemple:
pmin: 45 m, Qmax = 2,5 m3/h
Les valeurs suivantes sont trouvées dans le tableau:
33
Courbes de performance
p
[kPa]
Pompes immergées
SQ 1, SQ 1-N, SQE 1
H
[m]
SQ 1
SQ 1-N
SQE 1
220
-155
2000
200
ISO 9906 Annex A
-140
180
-125
1600
160
-110
140
-95
1200
120
-80
100
800
-65
80
-50
60
0
0
0.0
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1.6 Q
[m³/h]
P2
[kW]
Eta
[%]
0.20
40
P2
0.15
30
0.10
20
Eta
0.05
10
0.00
0
0.0
0.0
34
0.2
0.4
0.1
0.6
0.8
0.2
1.0
1.2
0.3
1.4
0.4
1.6 Q
[m³/h]
Q [l/s]
de performance,
20
Caractéristiques techniques. SQ 1, SQE 1.
-35
40
TM01 2692 1301. Courbes
400
Pompes immergées
SQ 1, SQ 1-N, SQE 1
Dimensions et poids
Moteur
Type de pompe
SQ 1 - 35 (-N)
SQE 1 - 35
SQ 1 - 50 (-N)
SQE 1 - 50
SQ 1 - 65 (-N)
SQE 1 - 65
SQ 1 - 80 (-N)
SQE 1 - 80
SQ 1 - 95 (-N)
SQE 1 - 95
SQ 1 - 110 (-N)
SQE 1 - 110
TM01 2752 0499
SQ 1 - 125 (-N)
SQE 1 - 125
SQ 1 - 140 (-N)
SQE 1 - 140
SQ 1 - 155 (-N)
SQE 1 - 155
Nombre
d’étages
2
3
4
5
6
7
8
9
10
Type
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
Dimensions [mm]
B
Poids
net
[kg]*
Volume
[m3]*
745
265
4,7
0,0092
0,1-0,63
745
265
4,8
0,0092
0,1-0,63
772
292
4,9
0,0094
0,7-1,05
826
346
5,6
0,0100
0,7-1,05
826
346
5,6
0,0100
0,7-1,05
853
373
5,7
0,0103
1,1-1,73
943
427
6,4
0,0113
1,1-1,73
943
427
6,5
0,0113
1,1-1,73
970
454
6,7
0,0116
Puissance
absorbée
(P2) [kW]
A
0,1-0,63
* Pompe + moteur + 1,5 m de câble + protège-câble.
Caractéristiques électriques
Type de pompe
Type de
moteur
SQ 1 - 35 (-N)
MS 3 (-NE)
SQE 1 - 35
MSE 3
SQ 1 - 50 (-N)
MS 3 (-NE)
SQE 1 - 50
MSE 3
SQ 1 - 65 (-N)
MS 3 (-NE)
SQE 1 - 65
MSE 3
SQ 1 - 80 (-N)
MS 3 (-NE)
SQE 1 - 80
MSE 3
SQ 1 - 95 (-N)
MS 3 (-NE)
SQE 1 - 95
MSE 3
SQ 1 - 110 (-N)
MS 3 (-NE)
SQE 1 - 110
MSE 3
SQ 1 - 125 (-N)
MS 3 (-NE)
SQE 1 - 125
MSE 3
SQ 1 - 140 (-N)
MS 3 (-NE)
SQE 1 - 140
MSE 3
SQ 1 - 155 (-N)
MS 3 (-NE)
SQE 1 - 155
MSE 3
Puissance
absorbée du
moteur
(P1) [kW]
1 x 200 - 240 V, 50/60 Hz
Plage de puissance Puissance absorbée
moteur
par la pompe
(P2) [kW]
[kW]
Intensité à pleine charge
I1/1 [A]
230 V
200 V
Rendement
moteur
(η) [%]
0,44
0,1-0,63
0,29
2,1
2,4
70
0,62
0,1-0,63
0,44
2,8
3,2
70
0,82
0,1-0,63
0,58
3,7
4,3
70
1,00
0,7-1,05
0,73
4,4
5,1
73
1,20
0,7-1,05
0,87
5,4
6,2
73
1,40
0,7-1,05
1,03
6,2
7,1
73
1,67
1,1-1,73
1,20
7,8
9,0
74
1,90
1,1-1,73
1,37
8,9
10,2
74
2,20
1,1-1,73
1,55
10,2
-
74
35
p
[kPa]
1600
Pompes immergées
SQ 2, SQ 2-N, SQE 2
H
[m]
160
SQ 2
SQ 2-N
SQE 2
-115
ISO 9906 Annex A
140
-100
1200
120
-85
100
-70
800
80
-55
60
-35
400
40
20
0
0
0.0
0.4
0.8
1.2
1.6
2.0
2.4
2.8
3.2 Q
[m³/h]
P2
[kW]
Eta
[%]
0.25
50
0.20
40
P2
0.15
30
20
0.05
10
0.00
0
0.0
0.0
36
0.4
0.8
0.2
1.2
1.6
0.4
2.0
2.4
0.6
2.8
0.8
3.2 Q
[m³/h]
Q [l/s]
TM01 2693 4801. SQ 2, SQE 2.
Eta
0.10
Pompes immergées
SQ 2, SQ 2-N, SQE 2
Dimensions et poids
Moteur
Type de pompe
SQ 2 - 35 (-N)
SQE 2 - 35
SQ 2 - 55 (-N)
SQE 2 - 55
SQ 2 - 70 (-N)
SQE 2 - 70
SQ 2 - 85 (-N)
SQE 2 - 85
SQ 2 - 100 (-N)
SQE 2 - 100
SQ 2 - 115 (-N)
TM01 2752 0499
SQE 2 - 115
Type de
moteur
SQ 2 - 35 (-N)
MS 3 (-NE)
SQE 2 - 35
MSE 3
SQ 2 - 55 (-N)
MS 3 (-NE)
SQE 2 - 55
MSE 3
SQ 2 - 70 (-N)
MS 3 (-NE)
SQE 2 - 70
MSE 3
SQ 2 - 85 (-N)
MS 3 (-NE)
SQE 2 - 85
MSE 3
SQ 2 - 100 (-N)
MS 3 (-NE)
SQE 2 - 100
MSE 3
SQ 2 - 115 (-N)
MS 3 (-NE)
SQE 2 - 115
MSE 3
2
3
4
5
6
7
Type
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
Dimensions [mm]
B
Poids
net
[kg]*
Volume
[m3]*
745
265
4,7
0,0092
0,7-1,05
745
265
5,2
0,0092
0,7-1,05
772
292
5,4
0,0094
1,1-1,73
862
346
6,2
0,0104
1,1-1,73
862
346
6,2
0,0104
1,1-1,73
889
373
6,3
0,0107
Puissance
absorbée
(P2) [kW]
A
0,1-0,63
Type de pompe
Nombre
d’étages
Puissance
absorbée du
moteur
(P1) [kW]
1 x 200 - 240 V, 50/60 Hz
moteur
par la pompe
(P2) [kW]
[kW]
I1/1 [A]
230 V
200 V
Rendement
moteur
(η) [%]
0,72
0,1-0,63
0,45
3,2
3,7
70
0,91
0,7-1,05
0,65
4,1
4,7
70
1,20
0,7-1,05
0,87
5,4
6,2
73
1,38
1,1-1,73
0,98
6,8
7,8
73
1,80
1,1-1,73
1,30
8,4
9,7
74
2,11
1,1-1,73
1,50
9,9
11,1
74
37
p
[kPa]
H
[m]
150
1400
140
-95
ISO 9906 Annex A
120
-80
110
1000
SQ 3
SQ 3-N
SQE 3
-105
130
1200
Pompes immergées
SQ 3, SQ 3-N, SQE 3
100
-65
90
800
80
-55
70
600
60
-40
50
400
40
-30
30
200
20
10
0
0
0.0
0.4
0.8
1.2
1.6
2.0
2.4
2.8
3.2
3.6
4.0
Q [m³/h]
P2
[kW]
Eta
[%]
0.30
60
0.25
50
0.20
40
P2
0.15
30
0.10
20
0.05
10
0.00
0
0.0
0.0
38
0.4
0.8
0.2
1.2
1.6
0.4
2.0
2.4
0.6
2.8
0.8
3.2
3.6
1.0
4.0
Q [m³/h]
1.2
Q [l/s]
TM01 2694 4801SQ 3, SQE 3
Eta
Pompes immergées
SQ 3, SQ 3-N, SQE 3
Dimensions et poids
Moteur
Type de pompe
SQ 3 - 30 (-N)
SQE 3 - 30
SQ 3 - 40 (-N)
SQE 3 - 40
SQ 3 - 55 (-N)
SQE 3 - 55
SQ 3 - 65 (-N)
SQE 3 - 65
SQ 3 - 80 (-N)
SQE 3 - 80
SQ 3 - 95 (-N)
TM01 2752 0499
SQE 3 - 95
SQ 3 - 105 (-N)
SQE 3 - 105
Type de
moteur
SQ 3 - 30 (-N)
MS 3 (-NE)
SQE 3 - 30
MSE 3
SQ 3 - 40 (-N)
MS 3 (-NE)
SQE 3 - 40
MSE 3
SQ 3 - 55 (-N)
MS 3 (-NE)
SQE 3 - 55
MSE 3
SQ 3 - 65 (-N)
MS 3 (-NE)
SQE 3 - 65
MSE 3
SQ 3 - 80 (-N)
MS 3 (-NE)
SQE 3 - 80
MSE 3
SQ 3 - 95 (-N)
MS 3 (-NE)
SQE 3 - 95
MSE 3
SQ 3 - 105 (-N)
MS 3 (-NE)
SQE 3 - 105
MSE 3
2
3
4
5
6
7
8
Type
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
Dimensions [mm]
B
Poids
net
[kg]*
Volume
[m3]*
745
265
4,8
0,0092
0,1-0,63
745
265
4,8
0,0092
0,7-1,05
772
292
5,4
0,0094
0,7-1,05
826
346
6,1
0,0100
1,1-1,73
862
346
6,3
0,0104
1,1-1,73
889
373
6,4
0,0107
1,1-1,73
943
427
6,5
0,0113
Puissance
absorbée
(P2) [kW]
A
0,1-0,63
Type de pompe
Nombre
d’étages
Puissance
absorbée du
moteur
(P1) [kW]
1 x 200 - 240 V, 50/60 Hz
moteur
par la pompe
(P2) [kW]
[kW]
I1/1 [A]
230 V
200 V
Rendement
moteur
(η) [%]
0,72
0,1-0,63
0,44
3,2
3,7
70
0,88
0,1-0,63
0,63
4,0
4,6
70
1,14
0,7-1,05
0,83
5,1
5,9
73
1,40
0,7-1,05
1,02
6,2
7,1
73
1,70
1,1-1,73
1,23
7,9
9,1
74
1,98
1,1-1,73
1,43
9,2
10,6
74
2,28
1,1-1,73
1,63
10,6
74
39
p
[kPa]
Pompes immergées
SQ 5, SQ 5-N, SQE 5
H
[m]
SQ 5
SQ 5-N
SQE 5
110
1000
-70
100
ISO 9906 Annex A
90
-60
800
80
70
600
-50
60
-35
50
400
40
-25
30
200
20
-15
10
0
0
1
2
3
4
5
6
7
Q [m³/h]
P2
[kW]
Eta
[%]
0.35
70
0.30
60
0.25
50
P2
0.20
40
0.15
30
0.10
20
Eta
0.05
10
0.00
0
0
0.0
40
1
2
0.4
3
0.8
4
5
1.2
6
1.6
7
Q [m³/h]
2.0
Q [l/s]
TM01 2695 4801SQ 5, SQE 5
0
Pompes immergées
SQ 5, SQ 5-N, SQE 5
Dimensions et poids
Moteur
Type de pompe
SQ 5 - 15 (-N)
SQE 5 - 15
SQ 5 - 25 (-N)
SQE 5 - 25
SQ 5 - 35 (-N)
SQE 5 - 35
SQ 5 - 50 (-N)
SQE 5 - 50
SQ 5 - 60 (-N)
SQE 5 - 60
SQ 5 - 70 (-N)
TM01 2759 0499
SQE 5 - 70
Type de
moteur
SQ 5 - 15 (-N)
MS 3 (-NE)
SQE 5 - 15
MSE 3
SQ 5 - 25 (-N)
MS 3 (-NE)
SQE 5 - 25
MSE 3
SQ 5 - 35 (-N)
MS 3 (-NE)
SQE 5 - 35
MSE 3
SQ 5 - 50 (-N)
MS 3 (-NE)
SQE 5 - 50
MSE 3
SQ 5 - 60 (-N)
MS 3 (-NE)
SQE 5 - 60
MSE 3
SQ 5 - 70 (-N)
MS 3 (-NE)
SQE 5 - 70
MSE 3
1
2
3
4
5
6
Type
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
Dimensions [mm]
B
Poids
net
[kg]*
Volume
[m3]*
745
265
4,7
0,0092
0,1-0,63
745
265
4,8
0,0092
0,7-1,05
826
346
5,5
0,0100
1,1-1,73
862
346
6,2
0,0104
1,1-1,73
943
427
6,4
0,0113
1,1-1,73
943
427
6,4
0,0113
Puissance
absorbée
(P2) [kW]
A
0,1-0,63
Type de pompe
Nombre
d’étages
Puissance
absorbée du
moteur
(P1) [kW]
1 x 200 - 240 V, 50/60 Hz
moteur
par la pompe
(P2) [kW]
[kW]
I1/1 [A]
230 V
200 V
Rendement
moteur
(η) [%]
0,41
0,1-0,63
0,26
1,9
2,2
70
0,76
0,1-0,63
0,54
3,4
3,9
70
1,10
0,7-1,05
0,80
4,9
5,6
70
1,49
1,1-1,73
1,06
7,0
8,1
73
1,84
1,1-1,73
1,33
8,6
9,9
74
2,23
1,1-1,73
1,60
10,4
74
41
p
[kPa]
Pompes immergées
SQ 7, SQ 7-N, SQE 7
H
[m]
SQ 7
SQ 7-N
SQE 7
70
ISO 9906 Annex A
600
-40
60
50
400
-30
40
30
200
-15
20
10
0
0
0
1
2
3
4
5
6
7
8
9Q
[m³/h]
P2
[kW]
Eta
[%]
0.48
60
0.40
50
P2
0.32
40
0.24
30
20
0.08
10
0.00
0
0
0.0
42
1
2
0.4
3
0.8
4
5
1.2
6
1.6
7
8
2.0
9Q
2.4
[m³/h]
Q [l/s]
TM01 2696 4801 SQ 7, SQE 7.
Eta
0.16
Pompes immergées
SQ 7, SQ 7-N, SQE 7
Dimensions et poids
Moteur
Type de pompe
SQ 7 - 15 (-N)
SQE 7 - 15
SQ 7 - 30 (-N)
SQE 7 - 30
SQ 7 - 40 (-N)
SQE 7 - 40
Nombre
d’étages
1
2
3
Type
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
MS 3 (-NE)
MSE 3
Dimensions [mm]
B
Poids
net
[kg]*
Volume
[m3]*
745
265
4,7
0,0092
0,7-1,05
745
265
5,2
0,0092
1,1-1,73
862
346
6,1
0,0104
Puissance
absorbée
(P2) [kW]
A
0,1-0,63
TM01 2759 0499
Type de pompe
Type de
moteur
SQ 7 - 15 (-N)
MS 3 (-NE)
SQE 7 - 15
MSE 3
SQ 7 - 30 (-N)
MS 3 (-NE)
SQE 7 - 30
MSE 3
SQ 7 - 40 (-N)
MS 3 (-NE)
SQE 7 - 40
MSE 3
Puissance
absorbée du
moteur
(P1) [kW]
1 x 200 - 240 V, 50/60 Hz
moteur
par la pompe
(P2) [kW]
[kW]
I1/1 [A]
230 V
200 V
Rendement
moteur
(η) [%]
0,60
0,1-0,63
0,42
2,8
3,2
70
1,16
0,7-1,05
0,84
5,2
6,0
73
1,78
1,1-1,73
1,27
8,2
9,5
74
43
Pompes immergées
SQ, SQ-N, SQE
Pompes immergées SQ et SQE
Alimentation électrique de la pompe
1 x 200-240 V –10%/+6%, 50/60 Hz, PE.
Démarrage
Progressif.
Arrêt
Arrèt progressif lorsque la pompe est arrêtée par la CU 300 ou la CU 301.
Temps d'accélération
2 sec. maxi
Aucune limite au nombre de démarrages/arrêts par heure.
Incorporée dans la pompe.
Protection contre:
Protection du moteur
La marche à sec
Les sous-tensions et les surtensions déclenche en dessous de 150 V et en dessus de 280 V.
Les surcharges
Les échauffements.
Niveau de bruit
Le niveau de bruit est inférieur aux valeurs limites définies dans la ''Directive machine CEE''.
Interférences
Le SQ et SQE est en accord avec la ''Directive CEM 89/336/CEE''.
Approbations suivant EN 50081-1 et 50082-2.
Fonction de réarmement
Les pompes SQE peuvent être réarmées via la CU 300 et CU 301 (possiblité également à partir de la R100).
Facteur de puissance
PF = 1.
Fonctionnement via un
générateur
La puissance du générateur doit au moins être égale à la puissance absorbée du moteur P1 [kW] + 10%.
Disjoncteur différentiel
Si la pompe est branchée à une installation électrique protégée par un disjoncteur différentiel, celui-ci devra
déclencher lorsque des fuites de courant à la terre se produisent.
SQ 1, SQ 2, SQ 3 : Rp 1¼.
SQ 5, SQ 7: Rp 1½.
Diamètre du forage
76 mm minimum
Profondeur de l'installation
Maximum : 150 m en dessous du niveau statique de l'eau (15 bars).
Une chemise de refroidissement est recommandée lors d'une installation horizontale.
Profondeur d'installation en dessous du niveau dynamique de l'eau:
Installation verticale avec/sans chemise de refroidissement: 0,5 m.
Installation horizontale avec/sans chemise de refroidissement: 0,5 m.
NPSH
8 m maxi
Crépine
Trous de passage: diamètre 2,3 mm.
Liquides pompés
SQ, SQE (DIN W.-Nr. 1.4301), SQ-N (DIN W.-Nr. 1.4401): pH 5 à 9.
Quantité de sable: 50 g/m3 max.
Unités de contrôle CU 300 et CU 301
44
Tension
1 x 100-240 V –10%/+6%, 50/60 Hz, PE.
Puissance absorbée
5 W.
Consommation de courant
Maximum 130 mA.
Indice de protection
IP 55.
Température ambiante
En fonctionnement: –30°C à +50°C, en stockage –30°C à +60°C.
Humidité relative de l'air
95%.
Câble de la pompe
Longueur maximale entre CU 300 ou CU 301 et pompe: 200 mètres.
Coupe-circuit à fusible
Maximum: 16 A.
Bruit radioélectrique
Le CU 300 et le CU 301 sont conformes à la directive CEM ('EMC') 89/336/CEE.
Approbation selon les normes EN 55 014 et 55 014-2.
Marquage
CE.
Charge
Max. 100 mA.
Pompes immergées
SQ, SQ-N, SQE
Matériaux de la pompe
1
1a
1d
2
3
4a
6
7
7a
Composant
Matériaux
Corps de clapet
Chambre de
refoulement
Joint torique
Clapet
Siège de clapet
Chambre vide
Palier supérieur
Bague
d'étanchéité
Polyamide
Acier
inoxydable
NBR rubber
Polyamide
Elastomère NBR
Polyamide
Elastomère NBR
16
Arbre avec
acouplement
18
Protège-câble
DIN
W.-Nr.
SQ-N
AISI
1.4301
304
1.4401
316
1a
70
Acier
inoxydable
310
1.4401
316
18b
Polyamide
Polyamide
1d
Polyamide
7a
6
Polyamide
Acier
2inoxydable
Acier
inoxydable
Acier fritté
Acier
inoxydable
Acier
inoxydable
201
202
202a
202b
203
Stator
Rotor
Bague d'arrêt
Filtre
Palier axial
205
Palier radial
Câble moteur
avec prise
Bouchon de
222a
remplissage
224 Joint torique
Couvercle
225
supérieur
220
232
Matériaux
Acier inoxydable
Acier inoxydable
PP
Polyester
Carbone
Céramique/Carbure
de tungstène
55
1
64
18
1.4301
304
1.4401
316
1.4301
304
1.4401
316
4a
30
87
9b
1.4301
304
1.4401
316
1.4401
316
1.4401
316
86
32
13
16
18a
9c
1.4406
1.4301
316LN 1.4406 316LN
304
1.4401
316
7
7b
222a
225
Matériaux de moteur
Composant
14a
3
1.4310
Polyamide
18a Vis pour protège
18b câble
Cône d'équilibrage
30
Polyamide
de la pression
32 Aubes de guidage
Polyamide
Acier
39 Ressort de clapet
inoxydable
Chemise de la
Acier
55
pompe
inoxydable
64 Vis d'amorçage
Polyamide
70 Guide de clapet
Polyamide
Caoutchouc
86 Joint à lèvres
NBR
Cône de la pression
Polyamide/Elas87 équilisation comtomère NBR
plète
Pos.
14
39
2
Support pour bague
d'étanchéité
9b Chambre supèrieure
9c Chambre infèrior
Roue avec palier en
13 carbure de tungstène
Entretoise
14
d'aspiration
14a Bague
AISI
TPU/PBT
Bague de blocage
7b
DIN
W.-Nr.
SQ/SQE
DIN
W.-Nr.
MS 3/
MSE 3
1.4301
1.4301
232
AISI
DIN
W.-Nr.
MS 3-NE
AISI
224
304
304
1.4401
1.4401
316
316
205
202a
202b
201
EPR
MS 3: NBR
MSE 3: FKM
FKM
202
PPS
MS 3: NBR
Garniture
MSE 3: FKM
Liquide moteur SML-2
220
203
TM01 2745 4301
Pos.
45
Pompes immergées
SQ, SQ-N, SQE
Schéma de câblage
Connexion de la pompe au réseau via le contacteur
manométrique
Le contacteur manométrique doit être choisi en fonction
de l'ampérage maxi de la pompe.
N
L
TM01 1480 4697
P
Connection électriques de l’unité CU 300
Relais d’alarme:
Contact inverseur libre de potentiél
Charge maximale du contact: 250 V CA, courant max. 1A
Charge minimale du contact: 5 V CC, 10 mA
4
DIG
IN
IN
GND
IN
GND
AUX
RELAY
IN
GND
ALARM
RELAY
+24VDC
POWER PUMP
PE
PE
+24VDC
8 9 10 111213 14 15 16 171819
+24VDC
5 6 7
B
Y
A
RI
DTR
RXD
GND
TXD
3
NC
COM
NO
2
NC
COM
NO
1
SENSOR SENSOR RS RS
485 232
1
2
Relais auxiliaire:
Contact inverseur libre de potentiél
Charge maximale du contact: utiliser uniquement une tension de
sécurité extra-faible; courant max. 1A
Charge minimale du contact: 5 V CC, 10 mA
Entrée numérique:
1
2
3
POWER
PE
Contact externe libre de potentiél
Logique "0": Uin > 3,2 V
Logique "1": Uin< 0,9 V
4
PUMP
Capteur 1:
PE
Tension de signal: DC 0 - 10 V/2 - 10 V, Ri = 11 kΩ.
Tolérance: +/–3% du signal de tension maximal.
Câble blindé recommandé, longueur maximale du câble: 500 m.
Courant de signal: DC 0 - 20 mA/4 - 20 mA, Ri = 500 Ω.
Tolérance: +/–3% du signal de courant maximal. Câble blindé
recommandé, longueur maximale du câble: 500 m.
Capteur 2:
46
IN
GND
+24VDC
IN
GND
SENSOR
1
17 18 19
SENSOR
2
Tension de signal: DC 0 - 10 V/2-10 V, Ri = 11 kΩ.
Tolérance: +/–3% du signal de tension maximal.
Câble blindé recommandé, longueur maximale du câble: 500 m.
Courant de signal: DC 0 - 20 mA/4 - 20 mA, Ri = 500 Ω.
Tolérance: +/–3% du signal de courant maximal. Câble blindé
recommandé, longueur maximale du câble: 500 m.
TM01 3008 2898
DIG
IN
14 15 16
+24VDC
AUX
RELAY
IN
GND
ALARM
RELAY
11 12 13
+24VDC
NC
COM
NO
8 9 10
NC
COM
NO
5 6 7
Potentiomètre: DC 0 - 24 V, 10 kΩ (via tension d'alimentation
interne). Câble blindé recommandé, longueur maximale du câble:
100 m.
Pompes immergées
SQ, SQ-N, SQE
Raccordement électrique du CU 301
Capteur:
Tension du signal: Courant continu 0 - 10 V/2 - 10 V, Ri = 11 kΩ.
Tolérance: +/- 3 % au signal de tension maximal.
Courant du signal: Courant continu 0 - 20 mA/4 - 20 mA,
Ri = 500 Ω.
Tolérance: +/- 3 % au signal de courant maximal. Câble blindé
recommandé, longueur maximale du câble: 500 mètres.
PUMP
PE
+24V
IN
GND
PE
567
SENSOR
GND
+24V
Numéro du produit pour le capteur de pression,
4-20 mA, 0-6 bars: 96 43 78 51
IN
5 6 7
SENSOR
TM01 8150 5099
POWER
47
Accessoires
Pompes immergées
SQ, SQ-N, SQE
Ensemble à pression constante avec pompe
Contenu
Un ensemble à pression constante
comprend:
- Pompe SQE avec câble
- Unité de contrôle CU 301
- Réservoir de 8 litres
- Capteur de pression PT 0-6 bars
- Manomètre 10 bars Ø63
-Robinet à boisseau sphérique ¾''
- Colliers de câble, 20 pièces
Type de pompe
Longueur du câble
N° du produit
SQE 2-55
40 m
96 08 07 75
SQE 2-85
60 m
96 08 07 76
SQE 2-115
80 m
96 08 07 78
SQE 3-65
20 m
96 08 07 63
SQE 3-65
40 m
96 08 07 62
SQE 3-105
80 m
96 08 07 79
SQE 5-50
40 m
96 08 07 80
SQE 5-70
40 m
96 08 07 73
Ensemble à pression constante “Flex” sans pompe SQE
Contenu
- Unité de contrôle CU 301
- Manomètre 10 bars, Ø63
- Robinet à boisseau sphérique ¾''
- Colliers de câble, 20 pièces
N° du produit
96 08 07 74
Remarque: L'ensemble Flex peut être utilisé avec toutes les pompes SQE.
Accessories packages
Contenu
- Capteur de débit
- Manomètre 6 bars.
48
Pour pompe de type
N° du produit
SQE 1, SQE 2 et SQE 3
96 03 73 30
SQE 5 et SQE 7
96 03 75 58
Contenu
N° du produit
- Régulateur de pression PC 15
- Manomètre 6 bars
- Pièce en T (à utiliser pour le montage
du manomètre).
96 03 73 31
Accessoires
Pompes immergées
SQ, SQ-N, SQE
Câble immergé
Description
Version
Section nominale [mm]
N° du
produit
9,6 - 12,5
ID 79 46
TM00 7882 2296
3G 1,5 mm2 (ronde)
Câble 3 brins, avec conducteur de
terre agrée KTW.
Lors de la commande, veuillez
indiquer la longueur [m]
3G 2,5 mm2 (ronde)
11,5 - 14,5
ID 79 47
3G 4,0 mm2 (ronde)
13,0 - 16,0
ID 79 48
3G 6,0 mm2 (ronde)
14,5 - 20,0
RM 40 98
6,5 - 13,2
RM 39 52
Section de câble [mm 2 ]
N° du
produit
1,5 - 2,5 mm2
4,0 - 6,0 mm2
96 02 14 62
96 02 14 73
Diamètre nominale [mm]
N° du
produit
Longueur = 7,5 m
16 boutons
00 11 50 16
2
3G x 1,5 mm (plat)
Kit de jonction de câbles type KM
Description
Pour une jonction étanche du câble moteur et des câbles
immergés (câble plat ou rond).
ated
impregn
g tissue
or
Cleanin trichloroethane
inhaled
when
with 1,1,1
hazard
(health ed)
swallow
t
getrank
n
ngstuch
Reinigu Trichlorethan beim Einatme
mit 1,1,1heltsschadelich
(gesund
ucken)
oder Verschl
eret
impr{gn
erviet
than
Renses
trichlore eller
med 1,1,1 ind}nding
ved
(farlig
lse)
indtage
3
207EPPA
TM00 3838 1294
Permet la jonction:
- des câbles de même dimension.
- des câbles de dimension différente.
- d’un conducteur et d’une phase.
La jonction est prête pour utilisation après quelques minutes
et ne nécessite pas une longue durée de durcissement comme
les jonctions en résine.
La jonction ne peut pas être séparée.
Attache-câble
Description
Pour la fixation du câble et du câble élingue à la tuyauterie de
refoulement.
TM00 4179 1994
Les attaches doivent être fixées tous les 3 mètres.
Un kit convient pour environ 45 m de tuyauterie de
refoulement.
Plage de service
D
G
TM00 5812 3398
H
Pression de précharge:
Pression de fonctionnement:
Température max. du liquide:
2 bars
6 bars
+70°C
Description
Raccord
D [mm]
H [mm]
Poids [kg]
N° du produit
8 litres
G¾
200
298
2,6
96 48 06 60
18 litres
G¾
274
361
4,0
96 48 0662
24 litres
G¾
360
310
5,0
96 48 06 63
50 litres*
G1
380
790
13,0
96 43 66 07
80 litres*
G1
450
850
18,0
96 43 66 09
* Pour l’installation au sol. Pourvu d’une pièce à angle de 90°.
49
Accessoires
Pompes immergées
SQ, SQ-N, SQE
Manomètre
Raccord G
0 - 6 bars
¼
50
ID 32 66
0 - 10 bars
¼
63
ID 80 48
Diamètre
N° du
produit
2 mm
00 ID 89 57
Version
N° du
produit
TM01 3092 3498
Diamètre [mm]
N° du
produit
Plage de mesure
Câble élingue
Description
TM00 7897 2296
Acier inoxydable DIN W.-Nr. 1.4401.
Maintient en place la pompe immergée.
Lors de la commande, veuillez indiquer la longueur [m].
Attache élingue
Description
TM00 7898 2296
Acier inoxydable DIN W.-Nr. 1.4401.
50
Deux attaches par
boucle
00 ID 89 60
Accessoires
Pompes immergées
SQ, SQ-N, SQE
Chemise de
refroidissement
100
210
50
550
TM01 3292 3798
max. ø100
ø90
88
650
50
250
Description
Matériaux
N° du produit
Chemise de refroidissement
DIN W.-Nr. 1.4301
91 07 19 33
Crépine
DIN W.-Nr. 1.4301
91 07 19 34
Pieds-support
DIN W.-Nr. 1.4301
91 07 19 35
Presscontrol
Description
Version
N° du
produit
1 x 220-240 V
46 53 22
Presscontrol PC 15 pour fonctionnement automatique de la
pompe SQ.
1,5 bar, sans fiche.
TM01 3131 3498
Pression max: 10 bars
Voir page 10 pour plus d’informations.
Télécommande R100
Description
62 53 33
TM00 8367 4801
La R100 est utilisée comme moyen de communications sans fil avec la
CU 300 et CU 301.
La communications s’effectue par rayon infrarouge.
N° du
produit
Imprimante
Description
N° du
produit
62 04 80
Rouleau de papier.
62 04 81
TM00 8368 2796
Imprimante pour R100, communication par infrarouge.
Type: Hewlett Packard, HP 82240B.
51
Accessoires
Pompes immergées
SQ, SQ-N, SQE
Potentiomètre, SPP 1
Description
N° du
produit
Version
Potentiomètre Grundfos, SPP1.
Protection: IP 55
62 54 68
TM00 2604 4793 - TM01 3291 3798
Potentiomètre externe avec boîtier pour montage
mural. Câbles blindés, Câble à 4 brins.
Longueur max. du câble: 100 m.
PC Tool
Type
PC Tool SQE
Description
N° du produit
Programme de calcul de vitesse (Windows95), y compris:
• Deux floppy disques.
• PC Tool SQE calcul de vitesse.
• Manuel de mise en service.
96 47 82 66
Capteurs
Capteurs
52
N° du
produit
Fournisseur
Type
Plage de mesure
Capteur de niveau, y compris 30 m de câble
JUMO
4390-242
0 - 2,5 bars
96 03 74 89
JUMO
4390-242
0 - 6 bars
96 03 74 90
JUMO
4390-242
0 - 10 bars
96 03 74 91
Pressostat
Condor
mdr 21/6
1 - 6 bars
ID 64 62
Pièce 5 voies (SQE 1, SQE 2, SQE 3)
Grundfos
mdr 21/6 1"
0 - 5 m3/h
96 03 73 32
Pièce 5 voies (SQE 5, SQE 7)
Grundfos
FS 200
5 - 7 m3/h
96 03 75 59
Débitmètre (à impulsions)
Bdr. Dahl
QN 2.5
0 - 5 m 3/h
96 03 74 92
Bdr. Dahl
QN 6
0 - 12 m3/h
96 03 75 83
Bdr. Dahl
QN 10
0 - 20 m 3/h
96 03 75 84
Jeu de capteur de pression pour CU 300, y
compris 2 m de câble
Danfoss
MBS 3000
Jeu de capteur de pression pour CU 301, y
compris 2 m de câble
Grundfos
Grundfos type
0 - 4 bars
40 51 60
0 - 6 bars
40 51 61
0 - 6 bars
96 43 78 51
Pompes immergées
SQ, SQ-N, SQE
SQ
Pos. No
Quantité
Description
Prix par pièce
Total
Pompe immergée type SQ
Fabrication Grundfos
Pompe immergée à plusieurs étages pour installation dans des sources d'un
diamètre à partir de 3'' ou pour une installation horizontale dans un réservoir.
La pompe est équipée d’un clapet anti-retour. Le moteur immergée, à émants
permanents, a un variateur de fréquences et une unité éléctronique comprennant la
protection marche à sec de la pompe ainsi que la protection moteur contre une sous
alimentation, une surcharge ou une surchauffe.
Le démarrage progressif incorporé limite le courant de démarrage et les corps
béliers.
Matériaux: Acier inoxydable 1.4301 et matériaux composite.
Données de la pompe:
Liquide véhiculé:
Débit:
Hauteur manométrique:
_____________________°C
___________________ m³/h
______________________m
Données du moteur:
Alimentation:
Puissance:
Intensité nominale:
1 x 200-240 V,50/60 Hz
_____________________kW
______________________A
Mesures:
Diamètre extérieur max:
Diamètre du forage min:
Longueur:
Raccordement refoulement:
__________________74 mm
_____________________3"
____________________ mm
____________Rp 1 ¼, Rp 1½
Poids:
Pompe et moteur:
_____________________kg
53
Pompes immergées
SQ, SQ-N, SQE
SQ-N
Pos. No
Quantité
Description
Prix par pièce
Pompe immergée type SQ-N
Fabricant: Grundfos
Pompe à clapet anti-retour incorporé, moteur submergé à aimant permanent,
convertisseur de fréquence et unité de commande électronique à sécurité intégrée
de marche à sec et protection intégrée du moteur contre les sous-tensions, les
surtensions, les surcharges et les surchauffes.
béliers.
Matériaux: Acier chrome-nickel 1.4401 et composite renforcé aux fibres de verre.
Données de la pompe :
54
Liquide véhiculé:
Débit:
Hauteur manométrique :
_____________________ °C
___________________ m³/h
______________________m
Données du moteur:
Alimentation:
Puissance:
1 x 200-240 V,50/60 Hz
_____________________kW
______________________ A
Mesures:
Longueur:
__________________74 mm
_____________________ 3"
____________________ mm
____________ Rp 1 ¼, Rp 1½
Poids:
Pompe et moteur:
_____________________kg
Total
Pompes immergées
SQ, SQ-N, SQE
SQE
Pos. N o
Quantité
Description
Prix par pièce
Total
Pompe immergée type SQE
Fabrication Grundfos
La pompe est équipée d’un clapet anti-retour. Le moteur immergée, à aimants permanents, a un variateur de fréquences et une unité éléctronique comprennant la
protection marche à sec de la pompe ainsi que la protection moteur contre une sous
alimentation, une sur alimentation, une surcharge ou une surchauffe.
béliers.
Grâce à la CU 300/R100, la vitesse de la pompe est variable entre 100% et 65% de la
vitesse nominale.
En raccordant un capteur de pression il est donc possible d’obtenir une pression
constante dans l’installation de distribution d’eau.
Matériaux: Acier inoxydable 1.4301 et matériaux composite.
Données de la pompe:
Liquide véhiculé:
Débit:
Hauteur manométrique:
_____________________°C
___________________ m³/h
______________________m
Données du moteur:
Alimentation:
Puissance:
1 x 200-240 V,50/60 Hz
_____________________kW
______________________A
Mesures:
Longueur:
__________________74 mm
______________________3"
____________________ mm
___________Rp 1 ¼, Rp 1½
Poids:
Pompe et moteur
_____________________kg
55
Pompes immergées
SQ, SQ-N, SQE
CU 300
Pos. No
Quantité
Prix par
pièce
Description
Unité de contrôle CU 300
Unité de contrôle, pour la surveillance et les commandes des pompes immergées
SQE, alimentées en 1 x 200-240 V 50/60 Hz + PE jusqu’à 11 A.
Grâce à la communication deux voies, par le câble d’alimentation, entre unité de
contrôle et l’unité électronique incorporé dans le moteur il est possible de surveiller
et protèger les pompes contre les élements suivants:
– communication bidirectionelle
– la surcharge
– la sous-tension
– protection intégrée contre le fonctionnement à sec
L’apparition d’un de ces éléments est automatiquement indiqué par LED.
La version standard de l’unité de contrôle comprend:
– bouton poussoir marche/arrêt/réarmement avec LED
– entrée digitale pour une commande marche/arrêt à distance
– 2 entrées analogues pour des capteurs extérieurs donnant un signal de 0-20 mA,
4-20 mA, 0-10 VDC, 2-10 VDC
– Une sortie pour la signalisation de panne centralisée
– Le redémarrage automatique
– L’oeil pour la communication infra rouge avec la commande à distance R100.
Applications avec la R100:
– Communication infra-rouge permettant de modifier à distance les points de
conignes, les paramètrages et de surveiller l’installation en visionant le point de
fonctionnements actuel, la consommation, le nombre d’heures de
fonctionnements et de démarrages etc., la puissance absorbée.
Fonctionnement à pression consatnte en mettant un capteur dans l’installation.
– capteurs de pression constante
– Variation de vitesse du moteur à l’aide d’un potentiomètre (type SPP1).
56
Données techniques:
Degré de protection:
IP 55
Temp. ambiante:
– 30°C á + 50°C
Alimentation:
1 x 100 - 240 V, 50/60 Hz, PE
Protection de l’alimentation:
+6 / - 10% du tension nominale
Intensité:
Max. 16 A
Poids net:
2 kg
B x H x D:
232 x 195 x 114 mm
Total
Pompes immergées
SQ, SQ-N, SQE
CU 301
Pos. No
Quantité
Description
Prix par pièce
Total
Unité de commande: type CU301
Fabricant Grundfos
Unité électronique de surveillance et de commande avec communication
bidirectionnelle entre le moteur MSE3 et l'unité CU301 pour la régulation
constante de la pression sur base du signal du capteur de pression 0-6 bars et pour
la protection des moteurs submergés 3'' de la série SQE jusqu'à 11 A pour des
tensions nominales de 1x200V à 1x240V, 50/60 Hz, PE.
Pour la surveillance et la protection des paramètres suivants.
– Communication bidirectionnelle
– Surtension
– Sous-tension
– Sécurité de marche à sec
– Sécurité de surcharge par adaptation de la vitesse de rotation
– Surchauffe du moteur
– Surcharge
– Signalisation erreur.
Ces paramètres sont signalés par des diodes témoins (LED).
Le CU301 est équipée en standard de:
– interrupteur marche/arrêt réarmement avec signalisation par diodes.
– représentation de service de la pompe et surveillance de l'écoulement.
– sécurité de marche à sec
– réglage de la pression souhaitée entre 2,0 et 5,0 bars.
– verrouillage des boutons pour éviter les modifications involontaires.
– diagnostic automatique de la carte de commande et de la partie capacité ainsi
que différents diagnostics de statut de l'unité.
– entrée analogique pour capteur de pression externe
(0-20 mA, 4-20 mA, 0-10 VDC, 2-10 VDC).
– fonction de réarmement automatique.
– interface de communication infrarouge sans fil avec la commande à distánce
manuelle R100.
– presses-étonpe.
La R100 met les fonctions suivantes à disposition.
La R100 n'est en principe pas nécessaire pour le réglage et la commande de la
CU 301!
La R100 et le capteur de pression requis 0-6 bars ne sont pas compris dans la
livraison.
Données techniques:
Degré de protection:
IP 55
Temp. Ambiante:
– 30°C á + 50°C
Humidité relative:
95%
Alimentation:
1 x 200 - 240 V, 50/60 Hz, PE
Protection de l'alimentation:
+6/-10% du tension nominale
Intensité:
max. 16 A
Poids net:
2 kg
B x H x D:
232 x 195 x 114 mm
57
58
59
Being responsible is our foundation
Thinking ahead makes it possible
Innovation is the essence
96 48 98 79 03 03
F
NV GRUNDFOS BELLUX SA
Boomsesteenweg 81-83, B-2630 Aartselaar
Tel: 03-870 73 00 . Fax: 03-870 73 01
E-mail: [email protected]
www.grundfos.com
Nous nous réservons tout droit de modifications.

SQ, SQ-N, SQE

Transcription

Documents pareils

Du Nord au Sud et d`Est en Ouest

View - Elettronica Veneta

pompe à viDe

Télécharger le fichier Caractéristiques pompe EUROSTAR II

groupes electropompes immergees 50 hz

fiche technique nettoyeur haute pression blue clean – 160 ref

Calculs correcte pour pompes hydrauliques à engrenages

hydro-stab - MR POMPES > Accueil

xtra manual 2009.indd

K 1152 TS T
