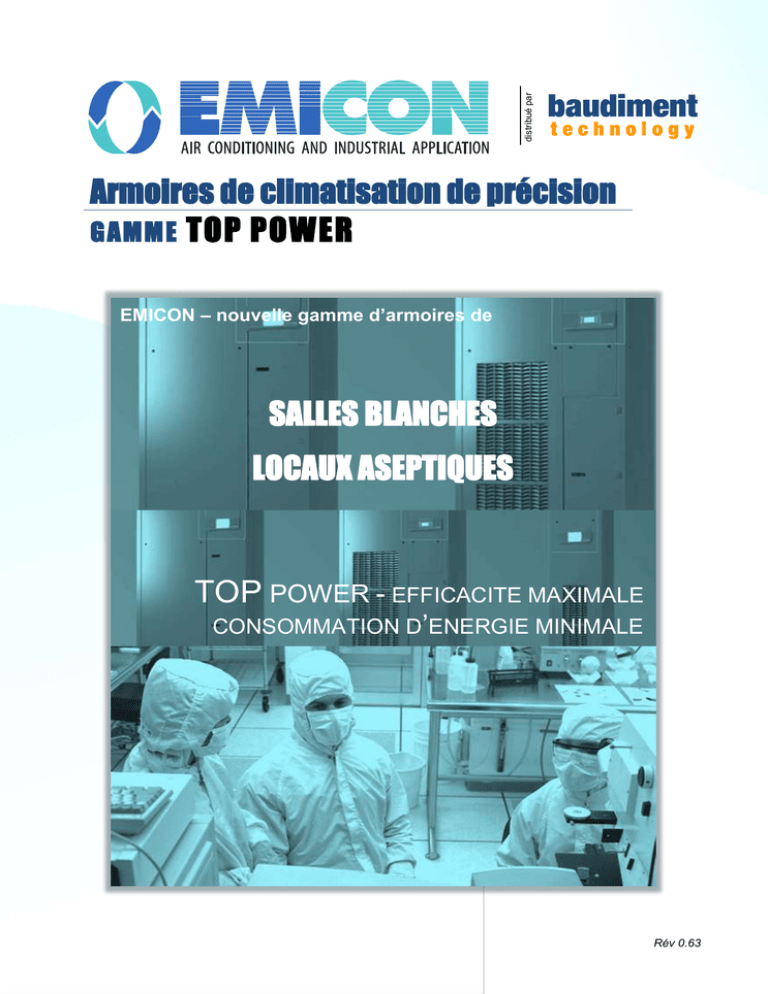

Armoires de climatisation de précision GAMME TOP POWER

distribué par
Armoires de climatisation de précision
GAMME TOP POWER
EMICON – nouvelle gamme d’armoires de
climatisation
SALLES BLANCHES
LOCAUX ASEPTIQUES
TOP POWER - EFFICACITE MAXIMALE
CONSOMMATION D’ENERGIE MINIMALE
Rév 0.63
EMICON - un constructeur innovant et responsable
Page 3
Caractéristiques techniques générales
Page 4
Caractéristiques techniques des armoires TP51
Page 5
Descriptif technique des armoires de climatisation TOP POWER
Page 6
Caractéristiques générales armoires modèle TP51 / UTA
Page 8
Spectres acoustiques
Page 9
BAUDIMENT TECHNOLOGY - distributeur exclusif des armoires EMICON en FRANCE
Page 10
Retrouvez cette documentation et nos autres documentations commerciales et
techniques au format PDF sur notre site internet :
http://www.baudiment-technology.fr/EMICON/doc_pdf
Pour toute demande de renseignement ou de chiffrage, vous pouvez nous contacter
par mail :
[email protected]
APE/NAF : 518N - SIRET : 449 667 286 00024 - N° de TVA : FR 75 449 667 286 - RCS NANTES 449 667 286 - SAS BAUDIMENT-TECHNOLOGY AU CAPITAL DE 300.000,00€ - © crédits photo EMICON / BAUDIMENT TECHNOLOGY
SOMMAIRE
Page |3
EMICON - UN CONSTRUCTEUR INNOVANT ET RESPONSABLE
Sur un site de 5000m² entièrement neuf regroupant
tous les services de la société, EMICON conçoit,
assemble et teste l’ensemble de sa gamme
d’armoires de précision POWER et sa gamme de
groupes d’eau glacée TURBOCOR.
Un centre de recherche innovant
L’élaboration de la gamme POWER est le résultat de trois années
de recherches, de développements et de tests.
Les composants choisis pour être assemblés dans les armoires
de la gamme POWER sont issus de grandes marques,
renommées et réputées pour leur fiabilité et leur performance.
Un outil de production neuf
Les armoires de la gamme POWER sont produites
dans une usine neuve.
L’assemblage est entièrement réalisé dans l’usine
EMICON ainsi que les organes vitaux des armoires
tels que les tableaux électriques.
Qualité de nos produits et prestations
Les armoires sont assemblées puis paramétrées en usine
suivant les fiches de sélection du client. Chaque armoire
de climatisation est testée avant d’être conditionnée
soigneusement pour son expédition.
Un numéro d’identification unique permet le suivi du
climatiseur tout au long de son utilisation.
EMICON est l’une des premières entreprises en Italie à avoir obtenu la certification
ISO 14001 : 2004 en Octobre 2003 et est certifiée ISO 9001 : 2000.
Page |4
CARACTERISTIQUES TECHNIQUES GENERALES
Les armoires de traitement de l’air TOP POWER – TP 51 sont conçues et fabriquées pour être
utilisées pour les salles blanches et locaux aseptiques et sont donc conformes à la norme EN
1886 : 08 (rapports essais CETIAT n°1114063).
En fonction des impératifs techniques des locaux, ces armoires sont proposées avec un ou deux
compartiments techniques latéraux.
ARMOIRE TP51- UN COMPARTIMENT TECHNIQUE LATERAL
Liste des composants dans le
sens de l’air :
123-
Registre d’isolement étanche
manuel
Filtre G4
Filtre F7
56-
Batterie de refroidissement
Bac condensats incliné et
démontable
7- Moto-ventilateur vitesse
variable
8- Batterie de chauffage
9- Rampe humidificateur
10- Filtre F9
11- Registre isolement étanche
manuel
ARMOIRE TP51- DOUBLE COMPARTIMENTS TECHNIQUES LATERAUX
Liste des composants dans le
sens de l’air
Registre d’isolement étanche
manuel
2- Filtre G4
3- Filtre F7
4- Batterie préchauffage
5- Batterie de refroidissement
6- Bac condensats incliné et
démontable
7- Moto-ventilateur vitesse
variable
8- Batterie de chauffage
9- Rampe humidificateur
10- Filtre F9
11- Registre isolement étanche
manuel
1-
CARACTERISTIQUES TECHNIQUES DES ARMOIRES TP51
Page |5
DIMENSIONS ET POIDS
Armoires de climatisation
Modèle TP51 / UTA
UTA2002PF
UTA2004PF
UTA2005PF
UTA2008PF
UTA2010PF
Reprise
dessus
dessus
dessus
dessus
dessus
Soufflage
dessus
dessus
dessus
dessus
dessus
m3/h
2000
3000
4500
6000
9000
Largeur hors tout
mm
1700
2000
2200
2700
3200
Profondeur hors tout
mm
940
940
940
940
940
Hauteur non compris les registres
mm
2000
2000
2000
2000
2000
Poids
kg
590
660
720
860
990
Débit d’air
Dimensions et poids (détail sur croquis)
ci-après)
Modèle UTA2002PF
Modèle UTA2008PF
Modèle UTA2004PF
Modèle UTA2005PF
Modèle UTA2010PF
Page |6
DESCRIPTIF TECHNIQUE DES ARMOIRES TOP POWER
 Structure avec profilés thermiques en péraluman EN AW 6060 (alliage d’aluminium avec
des caractéristiques optimales de résistance à la corrosion), traitement T6, 60x60 mm
angles arrondis.
 Panneaux double peaux, épaisseur 62 mm, face interne en péraluman et externe en acier
galvanisé traité et revêtement peinture RAL 9002. L’isolation interne est en fibre de densité
minérale 70 kg/m3, réaction au feu classe A1 selon la norme EN 13501-1.
Conductivité thermique de 0,035 W / (m ° K) selon la norme UNI EN 12667, 12939.
Surfaces intérieures sans protubérances ni cavités.
CAPACITE ISOLATION ACOUSTIQUE PANNEAUX 62 mm
FREQUENCES
63
125
250
500
1000
2000
4000
8000
R (dB)
5
11
16
20
25
27
29
31
ARMOIRE TOP POWER
PANNEAU 62 MM
 Compartiment entrée d’air / en dépression :








registre d’isolement étanche manuel ou motorisé en aluminium et pales profilées ;
Filtres G4 EN779 (accès par panneaux avec poignée) ;
Pressostat différentiel DBL 205B (plage 50/500Pa) ;
Filtres F7 EN779 (accès par panneaux avec poignée) ;
Pressostat différentiel DBL 205B (plage 50/500Pa) ;
Batterie préchauffage eau chaude avec vanne + servomoteur ;
Batterie refroidissement eau glacée avec vanne + servomoteur ;
Bac de condensats inclinés en inox AISI 304.
Page |7
 Panneau diviseur intérieur du type sandwich d’épaisseur 30 mm, double peau en
péralumen avec isolation interne est en fibre de densité minérale 70 kg/m3, réaction au feu
classe A1 selon la norme EN 13501-1.
 Compartiment soufflage d’air / en surpression :
 Moto-ventilateur centrifuge, équilibré statiquement et
dynamiquement monté sur socle en péraluman avec
supports anti-vibratils en caoutchouc. Joint antivibrations en caoutchouc sur l’aspiration du ventilateur.
Grille de protection du ventilateur et interrupteur de
sécurité; ouverture panneau. Accès panneau avec
poignées;
 Batterie chauffage eau chaude avec vanne + servomoteur ;
 Rampe de vapeur en acier inox et tube décharge condensats; raccordés à
humidificateur à électrodes de marque Carel ;
 Filtres F9 (accès par panneaux avec poignée) ;
 Pressostat différentiel DBL 205B (plage 50/500Pa) ;
 registre d’isolement étanche manuel ou motorisé en aluminium avec pales profilées.
 Un ou deux compartiments techniques latéraux selon taille pour coffret électrique et
matériel de régulation, avec accès en façade ;
 Régulation avec communication Modbus, Lon, Bacnet
Chaque armoire est équipée en standard d'un régulateur EMIPLUS
TERMINAL UTILISATEUR avec clavier, afficheur et leds d'indication de
"Présence tension", d'information de "Marche" et de "Présence défaut".
La régulation de la température et de l'hygrométrie (si contrôlée) se fait à la
reprise de l'air où sont installées les sondes.
Le régulateur permet la gestion :
 du marche/arrêt
 de la température avec possibilité de réglage du point de consigne,
des différentiels et seuils d'alarme
 de l'hygrométrie avec possibilité de réglage du point de consigne, des
différentiels et seuils d'alarme
 des alarmes de fonctionnement avec possibilité de réglage des seuils
Le régulateur permet d’afficher les états de fonctionnement :
 marche en ventilation
 marche en froid
 marche en chaud
 marche en humidification
 marche en déshumidification
 indication des alarmes accompagnée d'un signal sonore
Le régulateur permet une programmation journalière et hebdomadaire de
l'armoire, et d'avoir un historique des alarmes.
 Carte de communication Modbus, ou LonWorks avec RS485.
 Carte de communication pCOWeb, BACnetTM, EthernetTM , BACnetTM/IP , BACnetTM
MS/TP ;
Page |8
CARACTERISTIQUES GENERALES ARMOIRES MODELE TP51 / UTA
Armoire de climatisation
Modèle TP51 / UTA
UTA2002PF
UTA2004PF
UTA2005PF
UTA2008PF
UTA2010PF
Reprise
dessus
dessus
dessus
dessus
dessus
Soufflage
dessus
dessus
dessus
dessus
dessus
Roue libre
-- Roue libre
Roue libre
Roue libre
Roue libre -
Ventilateur
Type
Quantité
1
1
1
1
1
m3/h
2000
3000
4500
6000
9000
Pa
800
800
800
800
800
Température entrée d’air
°C
22
22
22
22
22
Humidité entrée d’air
%
50
50
50
50
50
°C
7 / 12
7 / 12-
7 / 12
7 / 12
7 / 12
kW
9,5
14,3
24,4
28,5
44,2
Débit d’air
Pression disponible
Conditions de fonctionnement nominal
Batterie eau glacée pour refroidissement
Régime d’eau
Puissance froid totale
Puissance froid sensible
Débit d'eau
Perte de charge (batterie + vanne 3 voies)
kW
8,1
12,2
18,2
24,4
37,5
m3/h
1,6
2,5
3,7
4,9
7,6
kPa
15
28
33
41
49
°C
20
20
20
20
20
Batterie eau chaude pour chauffage
Température entrée d’air
Régime d’eau
°C
80 / 60
80 / 60
80 / 60
80 / 60
80 / 60
kW
5,8
6,4
10,5
14,2-
20,1
m3/h
0,28
0,32
0,5
0,6
0,9
kPa
2
5
10
13-
--
Pré-filtre aspiration d’air suivant classe EN779
G4
G4
G4
G4
G4
Filtre aspiration d’air
F7
F7
F7
F7
F7
Filtre soufflage d’air
F9
F9
F9
F9
8F9
kg/h
3
3
3
8
8
kW
2
2
2
6
6
Puissance chaud
Débit d’eau
Perte de charge (batterie + vanne 3 voies)
Filtration
Humidificateur
Production de vapeur (max)
Puissance absorbée max
Intensité absorbée max
10
10
10
8,7
8,7
Conductivité spécifique à 20°C (min/max)
µS/cm
A
300 / 1 250
300 / 1 250
300 / 1 250
300 / 1 250
300 / 1 250
Dureté totale (min/max)
Mg / L
CaCO3
100 / 400
100 / 400
100 / 400
100 / 400
100 / 400
Données électriques
Alimentation électrique à amener à chaque armoire
TRI 400 V avec N + T 50 Hz
Protection générale
Protection à prévoir
A
Protection par disjoncteur courbe D (non fourni) installé en tête de
ligne
20
20
20
-20
20
Mode chauffage + humidification
Puissance absorbée
kW
2,6
2,9
3
8,2
10
A
10,7
12,1
11,5
12,2
16,2
Intensité absorbée
Interconnexions entre armoires (com. maître/esclaves)
Par un câble (non fourni) AWG 20/22
Bus de terrain (com. GTC)
Par un câble (non fourni) AWG 20/22
Interconnexions entre l’armoire et son/ses
condenseur(s)
Par un câble (non fourni) 3G 2,5 mm² depuis l’armoire de climatisation
Page |9
SPECTRES ACOUSTIQUES
Armoire EMICON modèle TP 51 – repère UTA 2002-PF
débit d’air de 1700 m3/h / 800Pa de pression disponible
NIVEAU PUISSANCE SONORE PAR FREQUENCE
63
125
250
500
1000
2000
81
86
91
93
90
87
79
84
89
91
88
85
55
70
83
90
90
88
53
68
81
88
88
86
Fréquence - Hz
Soufflage-Lw-dB
Aspiration-Lw-dB
Soufflage-Lw(A)-dB
Aspiration-Lw(A)-dB
4000
83
81
84
82
8000
79
77
77
75
4000
83
81
84
82
8000
79
77
78
76
2000
88
86
89
87
4000
84
82
85
83
8000
80
78
78
76
NIVEAU PUISSANCE SONORE EN FREQUENCE
63
125
250
500
1000
2000
83
87
92
94
91
87
81
85
90
92
89
85
57
71
84
90
91
88
55
69
82
88
89
86
4000
83
81
84
82
8000
78
76
77
75
4000
85
83
86
84
8000
81
79
80
78
Armoire EMICON modèle TP 51 – repère UTA 2004-PF
débit d’air de 2400 m3/h / 800Pa de pression disponible
NIVEAU PUISSANCE SONORE EN FREQUENCE
Fréquence - Hz
Soufflage-Lw-dB
Aspiration-Lw-dB
Soufflage-Lw(A)-dB
Aspiration-Lw(A)-dB
63
81
79
55
53
125
86
84
70
68
250
92
90
83
81
500
93
91
90
88
1000
91
89
91
89
2000
88
86
89
87
Armoire EMICON modèle TP 51 – repère UTA 2005-PF
débit d’air de 3200 m3/h / 800Pa de pression disponible
NIVEAU PUISSANCE SONORE EN FREQUENCE
Fréquence - Hz
Soufflage-Lw-dB
Aspiration-Lw-dB
Soufflage-Lw(A)-dB
Aspiration-Lw(A)-dB
63
83
81
57
55
125
88
86
72
70
250
93
91
85
83
500
94
92
91
89
1000
92
90
92
90
Armoire EMICON modèle TP 51 – repère UTA 2008-PF
débit d’air de 5700m3/h / 800Pa de pression disponible
Fréquence - Hz
Soufflage-Lw-dB
Aspiration-Lw-dB
Soufflage-Lw(A)-dB
Aspiration-Lw(A)-dB
Armoire EMICON modèle TP 51 – repère UTA 2010-PF
débit d’air de 8000m3/h / 800Pa de pression disponible
NIVEAU PUISSANCE SONORE PAR BANDE FREQUENCES
Fréquence - Hz
Soufflage-Lw-dB
Aspiration-Lw-dB
Soufflage-Lw(A)-dB
Aspiration-Lw(A)-dB
63
86
84
60
58
125
91
89
75
73
250
96
94
87
85
500
97
95
94
92
1000
94
92
94
92
2000
90
88
91
89
P a g e | 10
BAUDIMENT TECHNOLOGY
DISTRIBUTEUR EXCLUSIF DES ARMOIRES EMICON EN FRANCE
La climatisation sur mesure
 Suivi des projets auprès des prescripteurs


Sélections de matériel
Propositions techniques et financières
 Domaine d’expertise étendu





Salles blanches
Data centers / serveurs
Locaux électriques
Locaux techniques
PC sécurité




Chambres froides positives
Locaux de reprographie
Locaux d’archives
Musées
 Une qualité de service orientée Client




Assistance technique
Mise en service
Formation
Hotline

Des stations techniques locales dans toute la
FRANCE, au plus près des installations.

Des frigoristes ayant leur attestation d’aptitude et
habilités électriquement H0V/B2V/BR/B2V essai.
Quelques références en France
CH BEAUVAIS, CH BETHUNE, CH BOULOGNE, CH DINAN, CH LAON, CH MANGOT MARTINIQUE, CHU/R
NANTES, CHR CAEN, CH ORLEANS, CH LILLE, CH ROANNE, CH ST NAZAIRE, CHR LE MANS, CH LORIENT,
CH LE HAVRE, CHSD ST DENIS, CH METZ, CH VESOUL, HOPITAL TENON, CH CAMBRAI, CUC TOULOUSE,
CH ANNECY, CHS ALLONES, CH LIMOGES, etc.
P a g e | 11
NOTES
distribué par
EMICON
EMICON en France
Via A. Volta, 49
47014 Meldola – Italie
BAUDIMENT TECHNOLOGY
1 rue Viau – 44400 Rezé
Tél 02 51 83 94 17 – Fax 02 40 59 86 37
www.baudiment-technology.fr
www.emiconac.it
