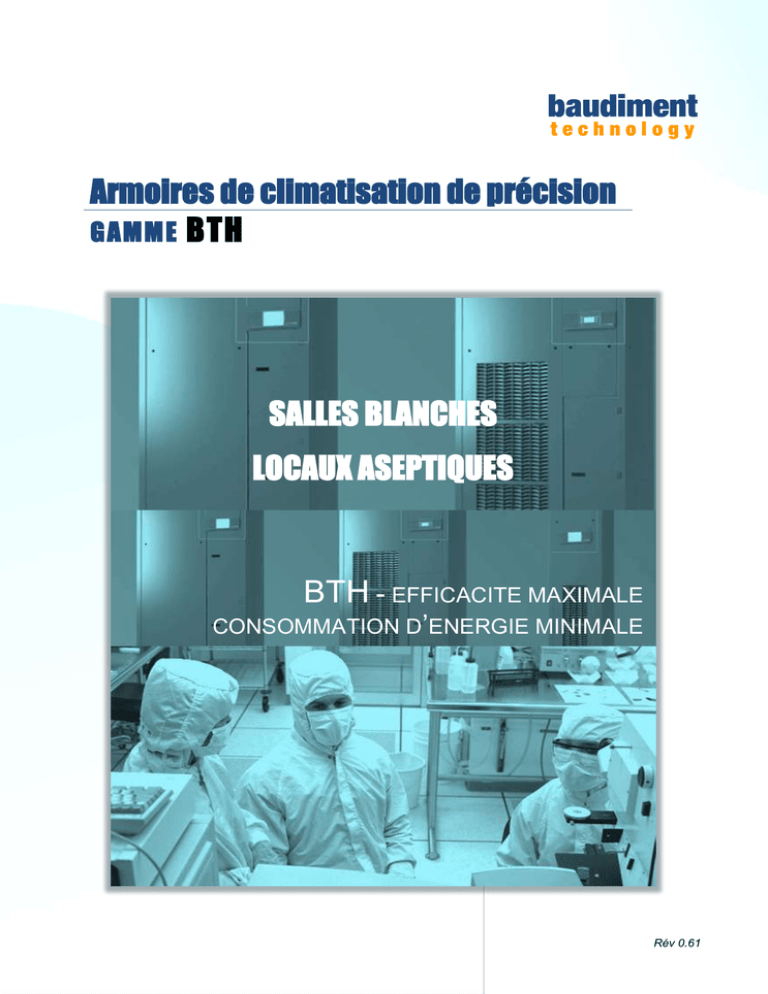

Armoires de climatisation de précision SALLES BLANCHES

Armoires de climatisation de précision
GAMME BTH
SALLES BLANCHES
LOCAUX ASEPTIQUES
BTH - EFFICACITE MAXIMALE
CONSOMMATION D’ENERGIE MINIMALE
Rév 0.61
[email protected]
APE/NAF : 518N - SIRET : 449 667 286 00024 - N° de TVA : FR 75 449 667 286 - RCS NANTES 449 667 286 - SAS BAUDIMENT-TECHNOLOGY AU CAPITAL DE 300.000,00€ - © crédits photo BAUDIMENT TECHNOLOGY
Pour toute demande de renseignement ou de chiffrage, vous pouvez nous contacter
par mail :
Page |3
CARACTERISTIQUES TECHNIQUES GENERALES
Les armoires de traitement de l’air BTH sont conçues et fabriquées pour être utilisées pour les
salles blanches et locaux aseptiques et sont donc conformes à la norme EN 1886 : 08.
En fonction des impératifs techniques des locaux, ces armoires sont proposées avec un ou deux
compartiments techniques latéraux.
ARMOIRE BTH - UN COMPARTIMENT TECHNIQUE LATERAL
Liste des composants dans le
sens de l’air :
123-
Registre d’isolement étanche
manuel
Filtre G4
Filtre F7
56-
Batterie de refroidissement
Bac condensats incliné et
démontable
7- Moto-ventilateur vitesse
variable
8- Batterie de chauffage
9- Rampe humidificateur
10- Filtre F9
11- Registre isolement étanche
manuel
ARMOIRE BTH - DOUBLE COMPARTIMENTS TECHNIQUES LATERAUX
Liste des composants dans le
sens de l’air
Registre d’isolement étanche
manuel
2- Filtre G4
3- Filtre F7
4- Batterie préchauffage
5- Batterie de refroidissement
6- Bac condensats incliné et
démontable
7- Moto-ventilateur vitesse
variable
8- Batterie de chauffage
9- Rampe humidificateur
10- Filtre F9
11- Registre isolement étanche
manuel
1-
Page |4
DESCRIPTIF TECHNIQUE DES ARMOIRES BTH
 Structure avec profilés thermiques en péraluman EN AW 6060 (alliage d’aluminium avec
des caractéristiques optimales de résistance à la corrosion), traitement T6, 60x60 mm
angles arrondis.
 Panneaux double peaux, épaisseur 62 mm, face interne en péraluman et externe en acier
galvanisé traité et revêtement peinture RAL 9002. L’isolation interne est en fibre de densité
minérale 70 kg/m3, réaction au feu classe A1 selon la norme EN 13501-1.
Conductivité thermique de 0,035 W / (m ° K) selon la norme UNI EN 12667, 12939.
Surfaces intérieures sans protubérances ni cavités.
CAPACITE ISOLATION ACOUSTIQUE PANNEAUX 62 mm
FREQUENCES
63
125
250
500
1000
2000
4000
8000
R (dB)
5
11
16
20
25
27
29
31
ARMOIRE BTH
PANNEAU 62 MM
 Compartiment entrée d’air / en dépression :








registre d’isolement étanche manuel ou motorisé en aluminium et pales profilées ;
Filtres G4 EN779 (accès par panneaux avec poignée) ;
Pressostat différentiel DBL 205B (plage 50/500Pa) ;
Filtres F7 EN779 (accès par panneaux avec poignée) ;
Pressostat différentiel DBL 205B (plage 50/500Pa) ;
Batterie préchauffage eau chaude avec vanne + servomoteur ;
Batterie refroidissement eau glacée avec vanne + servomoteur ;
Bac de condensats inclinés en inox AISI 304.
Page |5
 Panneau diviseur intérieur du type sandwich d’épaisseur 30 mm, double peau en
péralumen avec isolation interne est en fibre de densité minérale 70 kg/m3, réaction au feu
classe A1 selon la norme EN 13501-1.
 Compartiment soufflage d’air / en surpression :
 Moto-ventilateur centrifuge, équilibré statiquement et
dynamiquement monté sur socle en péraluman avec
supports anti-vibratils en caoutchouc. Joint antivibrations en caoutchouc sur l’aspiration du ventilateur.
Grille de protection du ventilateur et interrupteur de
sécurité; ouverture panneau. Accès panneau avec
poignées;
 Batterie chauffage eau chaude avec vanne + servomoteur ;
 Rampe de vapeur en acier inox et tube décharge condensats; raccordés à
humidificateur à électrodes de marque Carel ;
 Filtres F9 (accès par panneaux avec poignée) ;
 Pressostat différentiel DBL 205B (plage 50/500Pa) ;
 registre d’isolement étanche manuel ou motorisé en aluminium avec pales profilées.
 Un ou deux compartiments techniques latéraux selon taille pour coffret électrique et
matériel de régulation, avec accès en façade ;
 Régulation avec communication Modbus, Lon, Bacnet
Chaque armoire est équipée en standard d'un régulateur avec clavier,
afficheur et leds d'indication de "Présence tension", d'information de "Marche"
et de "Présence défaut".
La régulation de la température et de l'hygrométrie (si contrôlée) se fait à la
reprise de l'air où sont installées les sondes.
Le régulateur permet la gestion :
 du marche/arrêt
 de la température avec possibilité de réglage du point de consigne,
des différentiels et seuils d'alarme
 de l'hygrométrie avec possibilité de réglage du point de consigne, des
différentiels et seuils d'alarme
 des alarmes de fonctionnement avec possibilité de réglage des seuils
Le régulateur permet d’afficher les états de fonctionnement :
 marche en ventilation
 marche en froid
 marche en chaud
 marche en humidification
 marche en déshumidification
 indication des alarmes accompagnée d'un signal sonore
Le régulateur permet une programmation journalière et hebdomadaire de
l'armoire, et d'avoir un historique des alarmes.
 Carte de communication Modbus, ou LonWorks avec RS485.
 Carte de communication pCOWeb, BACnetTM, EthernetTM , BACnetTM/IP , BACnetTM
MS/TP ;
Page |6
BAUDIMENT TECHNOLOGY
CLIMATISATION DE PRECISION TEMPERATURE ET HYGROMETRIE
La climatisation sur mesure
 Suivi des projets auprès des prescripteurs


Sélections de matériel
Propositions techniques et financières
 Domaine d’expertise étendu





Salles blanches
Data centers / serveurs
Locaux électriques
Locaux techniques
PC sécurité




Chambres froides positives
Locaux de reprographie
Locaux d’archives
Musées
 Une qualité de service orientée Client




Assistance technique
Mise en service
Formation
Hotline

Des stations techniques locales dans toute la
FRANCE, au plus près des installations.

Des frigoristes ayant leur attestation d’aptitude et
habilités électriquement H0V/B2V/BR/B2V essai.
Quelques références en France
CH BEAUVAIS, CH BETHUNE, CH BOULOGNE, CH DINAN, CH LAON, CH MANGOT MARTINIQUE, CHU/R
NANTES, CHR CAEN, CH ORLEANS, CH LILLE, CH ROANNE, CH ST NAZAIRE, CHR LE MANS, CH LORIENT,
CH LE HAVRE, CHSD ST DENIS, CH METZ, CH VESOUL, HOPITAL TENON, CH CAMBRAI, CUC TOULOUSE,
CH ANNECY, CHS ALLONES, CH LIMOGES, etc.
