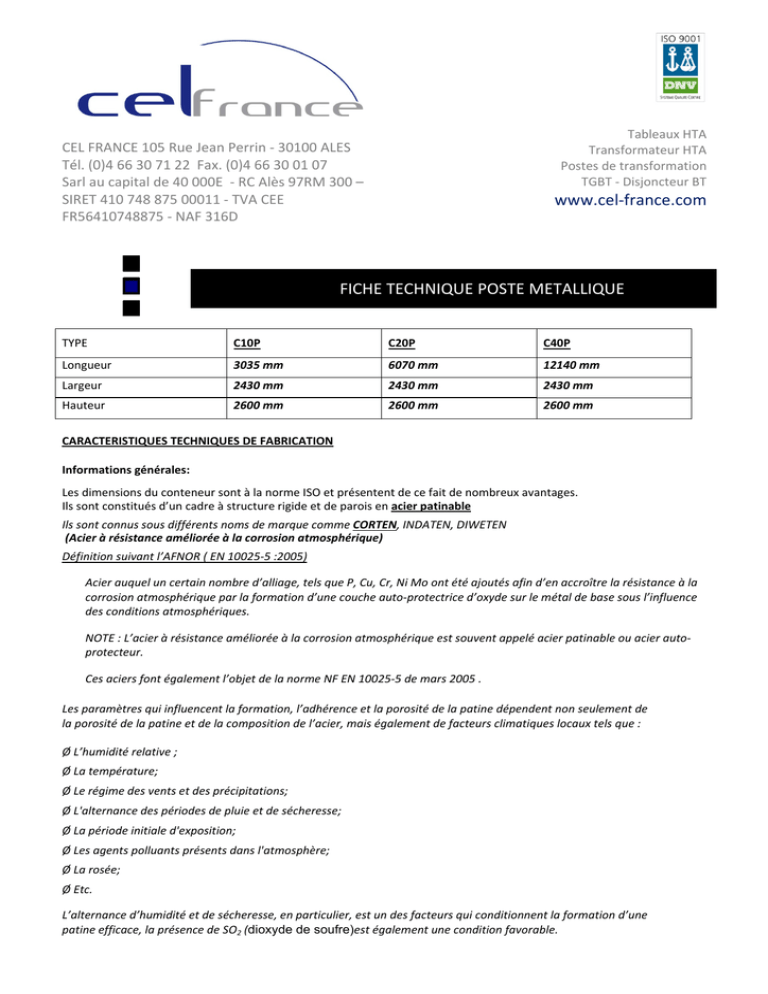

www.cel-france.com FICHE TECHNIQUE POSTE METALLIQUE

 Tableaux HTA Transformateur HTA Postes de transformation
TGBT ‐ Disjoncteur BT
www.cel‐france.com CEL FRANCE 105 Rue Jean Perrin ‐ 30100 ALES Tél. (0)4 66 30 71 22 Fax. (0)4 66 30 01 07 Sarl au capital de 40 000E ‐ RC Alès 97RM 300 – SIRET 410 748 875 00011 ‐ TVA CEE FR56410748875 ‐ NAF 316D
FICHE TECHNIQUE POSTE METALLIQUE TYPE C10P C20P C40P Longueur 3035 mm 6070 mm
12140 mm Largeur 2430 mm 2430 mm
2430 mm Hauteur 2600 mm 2600 mm
2600 mm CARACTERISTIQUES TECHNIQUES DE FABRICATION Informations générales: Les dimensions du conteneur sont à la norme ISO et présentent de ce fait de nombreux avantages. Ils sont constitués d’un cadre à structure rigide et de parois en acier patinable Ils sont connus sous différents noms de marque comme CORTEN, INDATEN, DIWETEN (Acier à résistance améliorée à la corrosion atmosphérique) Définition suivant l’AFNOR ( EN 10025‐5 :2005) Acier auquel un certain nombre d’alliage, tels que P, Cu, Cr, Ni Mo ont été ajoutés afin d’en accroître la résistance à la corrosion atmosphérique par la formation d’une couche auto‐protectrice d’oxyde sur le métal de base sous l’influence des conditions atmosphériques. NOTE : L’acier à résistance améliorée à la corrosion atmosphérique est souvent appelé acier patinable ou acier auto‐
protecteur. Ces aciers font également l’objet de la norme NF EN 10025‐5 de mars 2005 . Les paramètres qui influencent la formation, l’adhérence et la porosité de la patine dépendent non seulement de la porosité de la patine et de la composition de l’acier, mais également de facteurs climatiques locaux tels que : Ø L’humidité relative ; Ø La température; Ø Le régime des vents et des précipitations; Ø L'alternance des périodes de pluie et de sécheresse;
Ø La période initiale d'exposition;
Ø Les agents polluants présents dans l'atmosphère;
Ø La rosée; Ø Etc. L’alternance d’humidité et de sécheresse, en particulier, est un des facteurs qui conditionnent la formation d’une patine efficace, la présence de SO2 (dioxyde de soufre)est également une condition favorable. PEINTURE EXTÉRIEURE Peinture synthétique à haut pouvoir résistant aux intempéries et à l’altération, résistante aux produits chimiques (atmosphère industrielle), élasticité durable, pour support métallique en fer ou autre métal. ‐ Application d’un primaire riche en zinc 85% 30 µm ‐ Application de 3 couches secondaire résine époxy 40 ‐ 50 µm ‐ Application d’une couche finish polyuréthane 50µm Total 180/200µm La meilleure tenue des peintures sur les aciers patinables s’explique du fait que dans les zones ou le revêtement de peinture présente des discontinuités, il y a formation d’une couche protectrice d’oxydes qui empêche le foisonnement de la rouille sous la couche de peinture. 105 Rue Jean Perrin ZI de Bruèges 30100 ALES Tél. (0)4 66 30 71 22
Fax. (0)4 66 30 01 07 e‐mail: info@cel‐france.fr Sarl au capital de 40 000 € RC Alès 97RM 300 ‐ SIRET 410 748 875 00011 TVA CEE FR56410748875 ‐ APE 2790Z PLANCHER ‐ Constitué d’un cadre en acier profilé à froid, soudé, de 3 ‐ 4 mm d’épaisseur ‐ Traverses de sol avec un profil en U ‐ Passages de fourches profil en acier de 4 mm d’épaisseur, positionnés sur la longueur du conteneur. * écart de 2.050 mm * empattement de 350 x 100 mm Classement au feu M1 Sol recouvert aluminium strié de 3 + 1 mm 105 Rue Jean Perrin ZI de Bruèges 30100 ALES Tél. (0)4 66 30 71 22
Fax. (0)4 66 30 01 07 e‐mail: info@cel‐france.fr Sarl au capital de 40 000 € RC Alès 97RM 300 ‐ SIRET 410 748 875 00011 TVA CEE FR56410748875 ‐ APE 2790Z STRUCTURE T TOIT ‐ Constitué d’un cadre profil acier soudé de 3 mm d’épaisseur ‐ 4 traverses de toit en tube profilé, épaisseur 3 mm; ‐ 4 coins de conteneurs soudés dimensions conformes aux normes ISO Habillage extérieur: ‐ tôle suspendue de 3 mm, ondulée sur la largeur soudée tout autour avec le cadre de façon étanche. (profondeur des ondes de 15 mm environ) POTEAUX D’ANGLE: ‐ acier profilé à froid de 4 mm d’épaisseur et soudés au cadre du toit et du sol MURS: ‐ tôle ondulée verticalement de 3 mm d’épaisseur soudée tout autour avec le cadre de façon étanche (profondeur des ondes de 35 mm environ) 105 Rue Jean Perrin ZI de Bruèges 30100 ALES Tél. (0)4 66 30 71 22
Fax. (0)4 66 30 01 07 e‐mail: info@cel‐france.fr Sarl au capital de 40 000 € RC Alès 97RM 300 ‐ SIRET 410 748 875 00011 TVA CEE FR56410748875 ‐ APE 2790Z PORTES (STANDARD): Porte à double battants, fixés à l’extérieur; avec un joint d’étanchéité en caoutchouc sur tout le tour dimensions (ouverture de porte) l x h = 2.310 x 2.280 mm Le battant droit s’ouvre en premier. Les portes peuvent s’ouvrir à 270° environ. ‐ Cadre : ‐ tube profilé soudé de 2 mm d’épaisseur ‐ Habillage: ‐ tôle ondulée horizontalement de 1,5 mm d’épaisseur ‐ Verrouillage: ‐ 2 mécanismes de verrouillage spéciaux ‐ barres et crochets de fixation galvanisés, avec manchons de plastique intégrés Les mécanismes de verrouillage sont fixés sur les portes à l’aide de vis après la mise en peinture. ‐ Fixation: Sur chaque battant de porte sont soudées trois charnières forgées et galvanisées avec manchons en plastique intégrés. La fixation sur le cadre du conteneur se fait par poinçons en acier et rondelles en acier. RESISTANCE: Charge utile maximum 25.000 kg SUPERPOSITION: Les conteneurs peuvent être superposés sur trois niveaux à condition de respecter la charge utile maximum. En cas de superposition et de risque de vents forts, il faut procéder à un arrimage (utilisation de « stacking cones », élingage avec filin en acier, etc). MANIPULATION: ‐ par chariot élévateur ‐ par grue: angle d’au‐moins 60° entre câbles et horizontale ‐ manipulation par spreader est possible . ‐ le déchargement par camion porte container est possible 105 Rue Jean Perrin ZI de Bruèges 30100 ALES Tél. (0)4 66 30 71 22
Fax. (0)4 66 30 01 07 e‐mail: info@cel‐france.fr Sarl au capital de 40 000 € RC Alès 97RM 300 ‐ SIRET 410 748 875 00011 TVA CEE FR56410748875 ‐ APE 2790Z EXEMPLES D’APPLICATIONS m POSTE DE TRANSFORMATION POSTE INTEGRATION ONDULEURS POSTE DE LIVRAISON ERDF PHOTOVOLTAIQUES 105 Rue Jean Perrin ZI de Bruèges 30100 ALES Tél. (0)4 66 30 71 22
