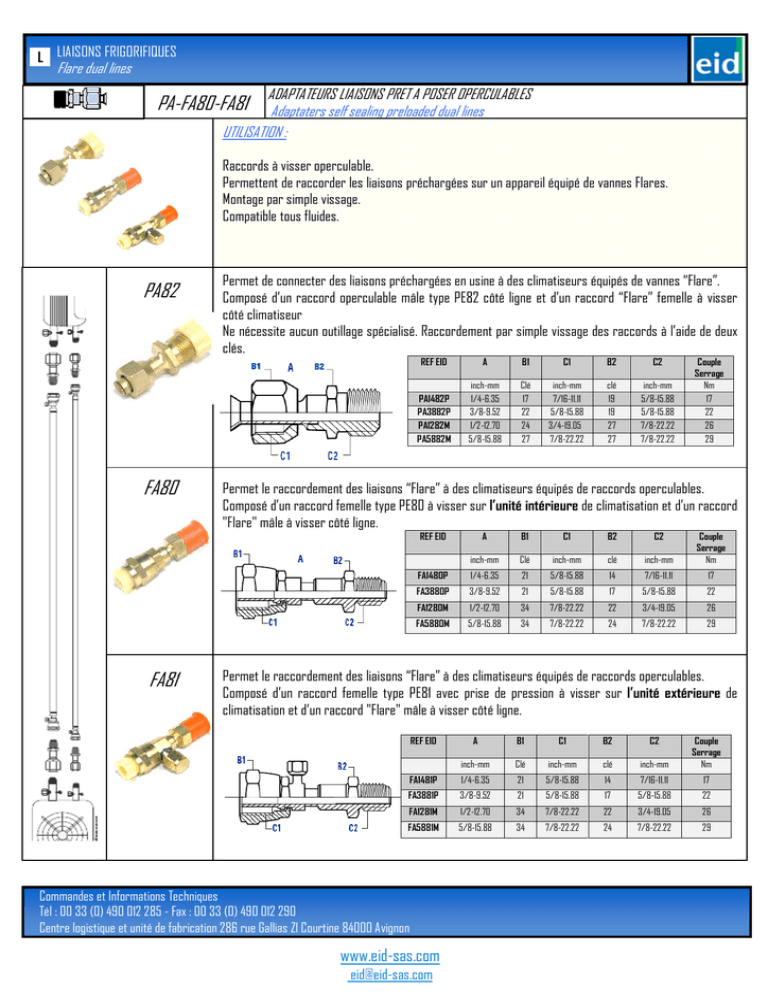

PAGE 17 Fiche technique ADAPTATEURS LIAISONS PRET A

L LIAISONS FRIGORIFIQUES
Flare dual lines
ADAPTATEURS LIAISONS PRET A POSER OPERCULABLES
Adaptaters self sealing preloaded dual lines
UTILISATION :
PA-FA80-FA81
Raccords à visser operculable.
Permettent de raccorder les liaisons préchargées sur un appareil équipé de vannes Flares.
Montage par simple vissage.
Compatible tous fluides.
PA82
FA80
Permet de connecter des liaisons préchargées en usine à des climatiseurs équipés de vannes “Flare”.
Composé d’un raccord operculable mâle type PE82 côté ligne et d’un raccord “Flare” femelle à visser
côté climatiseur
Ne nécessite aucun outillage spécialisé. Raccordement par simple vissage des raccords à l’aide de deux
clés.
REF EID
A
B1
C1
B2
C2
PA1482P
PA3882P
PA1282M
PA5882M
inch-mm
1/4-6.35
3/8-9.52
1/2-12.70
5/8-15.88
Clé
17
22
24
27
inch-mm
7/16-11.11
5/8-15.88
3/4-19.05
7/8-22.22
clé
19
19
27
27
inch-mm
5/8-15.88
5/8-15.88
7/8-22.22
7/8-22.22
Permet le raccordement des liaisons “Flare” à des climatiseurs équipés de raccords operculables.
Composé d’un raccord femelle type PE80 à visser sur l’unité intérieure de climatisation et d’un raccord
"Flare" mâle à visser côté ligne.
REF EID
FA81
Couple
Serrage
Nm
17
22
26
29
A
B1
C1
B2
C2
inch-mm
Clé
inch-mm
clé
inch-mm
Couple
Serrage
Nm
FA1480P
1/4-6.35
21
5/8-15.88
14
7/16-11.11
17
FA3880P
3/8-9.52
21
5/8-15.88
17
5/8-15.88
22
FA1280M
1/2-12.70
34
7/8-22.22
22
3/4-19.05
26
FA5880M
5/8-15.88
34
7/8-22.22
24
7/8-22.22
29
Permet le raccordement des liaisons “Flare” à des climatiseurs équipés de raccords operculables.
Composé d’un raccord femelle type PE81 avec prise de pression à visser sur l’unité extérieure de
climatisation et d’un raccord "Flare" mâle à visser côté ligne.
REF EID
inch-mm
Clé
inch-mm
clé
inch-mm
Couple
Serrage
Nm
FA1481P
1/4-6.35
21
5/8-15.88
14
7/16-11.11
17
FA3881P
3/8-9.52
21
5/8-15.88
17
5/8-15.88
22
FA1281M
1/2-12.70
34
7/8-22.22
22
3/4-19.05
26
FA5881M
5/8-15.88
34
7/8-22.22
24
7/8-22.22
29
