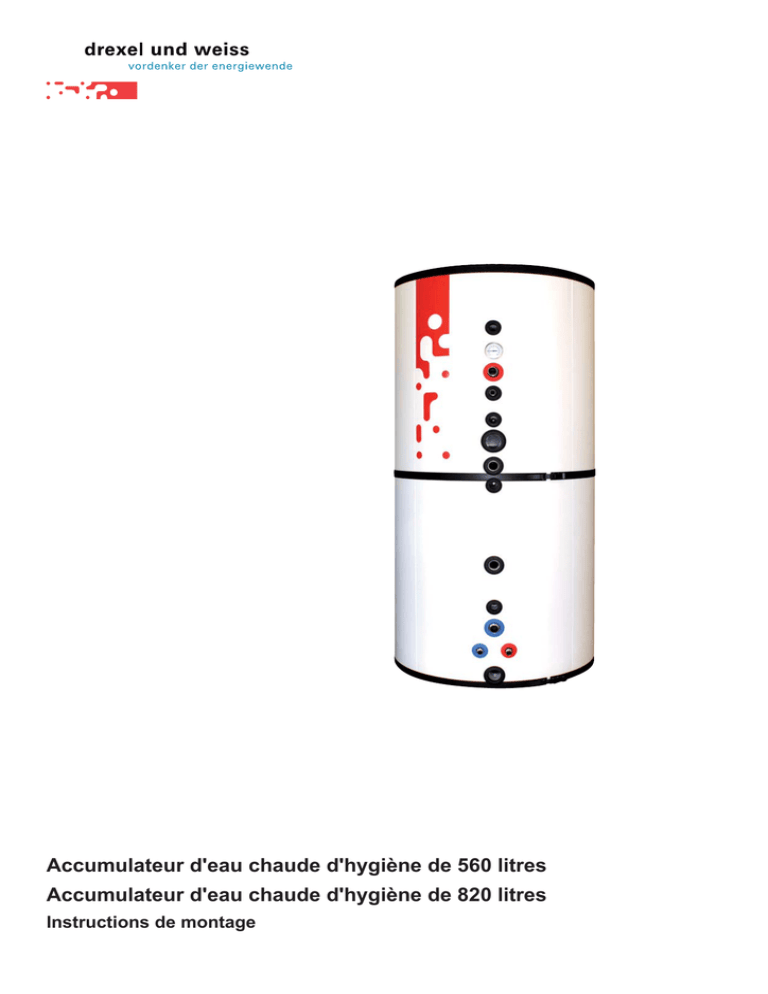

Accumulateur d'eau chaude d'hygiène de 560 litres
Accumulateur d'eau chaude d'hygiène de 820 litres
Instructions de montage
Sommaire
Accumulateur d'eau chaude d'hygiène de 560 litres .............................................4
Contenu de la livraison .....................................................................................................5
Accumulateur d'eau chaude d'hygiène de 820 litres .............................................7
Contenu de la livraison......................................................................................................8
Monter l'isolation thermique ...................................................................................9
Avant la mise en place de l'isolation en mousse rigide ..................................................9
Monter l'isolation en mousse rigide ............................................................................... 11
Accumulateur d'eau chaude d'hygiène de 560 litres
L'accumulateur d'eau chaude d'hygiène, d'une capacité de 560 litres, est utilisé conjointement
avec un appareil compact de drexel & weiss et une installation solaire.
Caractéristiques techniques (avant le montage de l'isolation) :
Hauteur
1 850 mm
Hauteur de
1 940 mm
basculement
Poids
135 kg
1910
M
1850
L
1710
N
1610
B
1505
O
1405
G
1130
F
1030
C
870
E
780
D
560
J
385
A
285
I
H
K
165
65
0
Ballon d'eau chaude sanitaire
d'hygiène 560 l avec isolation
thermique
650
890
Page 4
Instructions de montage Ballon d'eau chaude sanitaire
Légende
A
Entrée eau chaude sanitaire 5/4" mâle
B
Sortie eau chaude sanitaire 5/4" mâle
C
Aller chargement PAC 5/4" femelle (VL SP)
D
Retour chargement PAC 5/4" femelle (RL SP / RL SRH)
E
Doigt de gant pour sonde de température pompe à chaleur (T_BW_WP)
F
Résistance électrique 6/4" femelle (en option)
G Doigt de gant pour sonde de température résistance électrique (T_BW_EHZ)
H
Aller chargement circuit solaire 1" mâle
I
Retour chargement circuit solaire 1" mâle
J
Doigt de gant pour sonde de température d'installation solaire (T_BW_SOLAR)
K
Vidange 6/4" femelle / au choix, raccordement pour chauffage ambiant solaire (RL
SRH)
Raccordement pour purge 1/2" femelle
L
M Au choix, raccordement pour purge automatique 1" femelle
N
Doigt de gant pour thermomètre
O Bouclage 3⁄4" mâle
Contenu de la livraison
Accumulateur d'eau chaude d'hygiène 560l (2 colis), Réf. 195.0300
• 1 accumulateur 560 l, diamètre 650 mm, hauteur 1 850 mm
• 1 carton rond, fixé à l'accumulateur (avec 1 thermomètre et 4 modules enfichables)
• 1 carton avec isolation en mousse rigide et matériel d'isolation :
- 3 blocs d'isolation en arc de cercle 120°, en mousse rigide, avec gaine en
polystyrène
- Couvercle en 2 parties en mousse rigide
- Fermeture de couvercle en polystyrène en 2 parties
- Isolation de fond en mousse souple
- Bande de serrage d'angle
- 2 sangles de tension plates
- Complément de livraison :
15 anneaux d'isolation en mousse
15 rosaces de raccordement (6 pièces ¾" noir, 1 pièce ¾" rouge, 1 pièce ¾" bleu,
1 pièce 1" noir borgne, 2 pièces 5/4" noir, 1 pièce 5/4" rouge, 1 pièce 5/4" bleu,
1 pièce 6/4" noir, 1 pièce 2" noir borgne)
1 bouchon en mousse 1" pour purge
1 bouchon en mousse 2" pour raccordement résistance électrique
Bande d'isolation pour socle d'installation
Bandes collantes de mousse souple pour empêcher l'effet de cheminée
• 1 plaque signalétique
Instructions de montage Ballon d'eau chaude sanitaire
Page 5
Accumulateur d'eau chaude d'hygiène de 820 litres
L'accumulateur d'eau chaude d'hygiène, d'une capacité de 820 litres, est utilisé conjointement
avec un appareil compact de drexel & weiss et une installation solaire.
Caractéristiques techniques (avant le montage de l'isolation) :
Hauteur
1900 mm
Hauteur de
1990 mm
basculement
Poids
175 kg
1990
M
1900
L
1725
N
1620
B
1515
O
1415
G
1290
F
1190
C
1070
E
980
D
600
J
400
A
300
I
H
K
188
65
0
Ballon d'eau chaude sanitaire
d'hygiène 820 l avec isolation
thermique
770
1010
Page 6
Instructions de montage Ballon d'eau chaude sanitaire
Légende
A
Entrée eau chaude sanitaire 5/4" mâle
B
Sortie eau chaude sanitaire 5/4" mâle
C
Aller chargement PAC 5/4" femelle (VL SP)
D
Retour chargement PAC 5/4" femelle (RL SP / RL SRH)
E
Doigt de gant pour sonde de température pompe à chaleur (T_BW_WP)
F
Résistance électrique 6/4" femelle (en option)
G Doigt de gant pour sonde de température résistance électrique (T_BW_EHZ)
H
Aller chargement circuit solaire 1" mâle
I
Retour chargement circuit solaire 1" mâle
J
Doigt de gant pour sonde de température d'installation solaire (T_BW_SOLAR)
K
Vidange 6/4" femelle / au choix, raccordement pour chauffage ambiant solaire (RL
SRH)
Raccordement pour purge 1/2" femelle
L
M Au choix, raccordement pour purge automatique 1" femelle
N
Doigt de gant pour thermomètre
O Bouclage 3⁄4" mâle
Contenu de la livraison
Accumulateur d'eau chaude d'hygiène 820l (2 colis), Réf. 195.0400
• 1 Réservoir 820 l, diamètre 770 mm, hauteur 1900 mm
• 1 carton rond, fixé à l'accumulateur (avec 1 thermomètre et 4 modules enfichables)
• 1 carton avec isolation en mousse rigide et matériel d'isolation :
- 4 blocs d'isolation en arc de cercle 80°, en mousse rigide, avec gaine en polystyrène
- Couvercle en 2 parties en mousse rigide
- Fermeture de couvercle en polystyrène en 2 parties
- Isolation de fond en mousse souple
- 1 bande de serrage d'angle
- 2 sangles de tension plates
- Complément de livraison :
15 anneaux d'isolation en mousse
15 rosaces de raccordement (6 pièces ¾" noir, 1 pièce ¾" rouge, 1 pièce ¾" bleu,
1 pièce 1" noir borgne, 2 pièces 5/4" noir, 1 pièce 5/4" rouge, 1 pièce 5/4" bleu,
1 pièce 6/4" noir, 1 pièce 2" noir borgne)
1 bouchon en mousse 1" pour purge
1 bouchon en mousse 2" pour raccordement résistance électrique
Bande d'isolation pour socle d'installation
Bandes collantes de mousse souple pour empêcher l'effet de cheminée
• 1 plaque signalétique
Instructions de montage Ballon d'eau chaude sanitaire
Page 7
Monter l'isolation thermique
Les ballons d'eau chaude sanitaires décrits dans les présentes instructions de montage sont
adaptés à l'appareil compact de
drexel & weiss.
Remarque : Une isolation minutieuse est déterminante pour la sécurité de fonctionnement
de la pompe à chaleur dans l'appareil !
Avant la mise en place de l'isolation en mousse rigide
1. Glisser l'isolation de fond en mousse souple (par le bas) dans le socle d'installation.
Fig. 1

2. Isoler en plus le socle d'installation avec de la bande isolante (Fig. 2)

3. Mettre en place les anneaux d'isolation en mousse adaptés sur les raccordements
(Fig. 2).

4. Appliquer des bandes collantes de mousse souple sur les blocs d'isolation pour
empêcher l'effet de cheminée (Fig. 2), ou bien appliquer des bandes collantes de
mousse souple autour du ballon.

Page 8
Instructions de montage Ballon d'eau chaude sanitaire
Fig. 2

5. Retirer les bouchons borgnes.

6. Si la résistance électrique, ou la purge automatique (en haut de l'appareil) ne sont
pas utilisés, fermer le raccordement de manière étanche. De préférence, utiliser du
chanvre.

Instructions de montage Ballon d'eau chaude sanitaire
Page 9
Monter l'isolation en mousse rigide
7. Passer la partie perforée de la mousse rigide par-dessus les raccordements.

8. Les éléments sont fixés avec des aimants permanents. L'assemblage de l'isolation
avec rainure et languette assure une jointure optimale. La technique de production
implique un joint optique.
Fig. 3

Page 10
Instructions de montage Ballon d'eau chaude sanitaire
9. Avant de refermer l'isolation en mousse rigide, mettre en place le couvercle en 2
parties.
Fig. 4

10. Refermer l'isolation en mousse rigide avec le dernier élément.

11. Positionner la fermeture de couvercle en polystyrène en 2 parties.

12. Fixer l'isolation en mousse rigide avec 1 sangle de tension d'angle et 4 sangles de
tension plates (Fig. 5).

Instructions de montage Ballon d'eau chaude sanitaire
Page 11
13. Installer les rosaces de raccordement et le thermomètre.

14. Enfin, coller la plaque signalétique à un emplacement bien
visible.
Fig. 5

Page 12
Instructions de montage Ballon d'eau chaude sanitaire
Si la résistance électrique, ou la purge
automatique (en haut de l'appareil) ne sont pas
utilisés, enfoncer le bouchon en mousse dans le
raccordement et fermer avec une rosace borgne.
Accumulateur terminé
