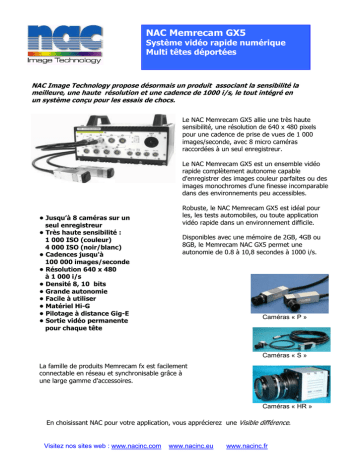

NAC Memrecam GX5
Système vidéo rapide numérique
Multi têtes déportées
NAC Image Technology propose désormais un produit associant la sensibilité la
meilleure, une haute résolution et une cadence de 1000 i/s, le tout intégré en
un système conçu pour les essais de chocs.
Le NAC Memrecam GX5 allie une très haute
sensibilité, une résolution de 640 x 480 pixels
pour une cadence de prise de vues de 1 000
images/seconde, avec 8 micro caméras
raccordées à un seul enregistreur.
Le NAC Memrecam GX5 est un ensemble vidéo
rapide complètement autonome capable
d'enregistrer des images couleur parfaites ou des
images monochromes d'une finesse incomparable
dans des environnements peu accessibles.
• Jusqu’à 8 caméras sur un
seul enregistreur
• Très haute sensibilité :
1 000 ISO (couleur)
4 000 ISO (noir/blanc)
• Cadences jusqu'à
100 000 images/seconde
• Résolution 640 x 480
à 1 000 i/s
• Densité 8, 10 bits
• Grande autonomie
• Facile à utiliser
• Matériel Hi-G
• Pilotage à distance Gig-E
• Sortie vidéo permanente
pour chaque tête
Robuste, le NAC Memrecam GX5 est idéal pour
les, les tests automobiles, ou toute application
vidéo rapide dans un environnement difficile.
Disponibles avec une mémoire de 2GB, 4GB ou
8GB, le Memrecam NAC GX5 permet une
autonomie de 0.8 à 10,8 secondes à 1000 i/s.
Caméras « P »
Caméras « S »
La famille de produits Memrecam fx est facilement
connectable en réseau et synchronisable grâce à
une large gamme d'accessoires.
Caméras « HR »
En choisissant NAC pour votre application, vous apprécierez une Visible différence.
Visitez nos sites web : www.nacinc.com
www.nacinc.eu
www.nacinc.fr
Enregistreur Memrecam GX-5 DRP
Têtes caméras GX-5
L’enregistreur GX-5 DRP (Data Recording Processor) est
disponible en 2 ou 4 voies suivant les besoins de
l’application. Différentes caméras peuvent être raccordées au
même enregistreur en fonction des nécessités de l’essai. Il
peut se situer à une distance des caméras atteignant 18
mètres.
Les différentes têtes peuvent être panachées pour
des applications spécifiques. L’enregistrement
synchrone des caméras GX-5 permet les mesures
3D. La juxtaposition des champs couverts permet
d’obtenir une couverture panoramique. Le choix des
têtes permet de couvrir chaque besoin.
Spécifications DRP :
Têtes cameras HR
Haute résolution 20 000 ISO (N/B)
Hi-G : 100G, 11ms
Dimensions : DRP 4 voies 270(l) x146(H)x150(L)mm
Mémoire : 2, 4, 8GB (segmentation possible)
Densité : 8/10 bits
Fonctions incluses :
- Optimisation de la mémoire en fonction du nombre
de caméras
- Affichage individuel de l’image de chaque caméra
(pour la relecture et directe pour le réglage)
- Réglages individuels de chaque caméra (sauf
résolution, cadence, densité et trigger).
- Image multiplexée en direct (pour le contrôle)
Résolution (H x V)
1280 x 960
1024 x 768
896 x 672
640 x 480
384 x 288
Cadence i/s
100 à 1 000
1 500
2 000
4 000
10 000
Têtes cameras P et S
Tête micro 4 000 ISO (N/B)
Résolution (H x V)
640 x 480
512 x 384
448 x 336
320 x 240
192x 144
Cadence i/s
100 à 1 000
1 500
2 000
4 000
10 000
Le capteur de la tête S est séparé de caméra
pour accéder aux espaces les plus confinés.
NAC Image Technology est fier d’être le fournisseur des plus grands constructeurs
automobiles et de leurs sous-traitants. Joindre leur communauté est l’assurance
de faire le meilleur choix pour un matériel d’ imagerie rapide fiable et de haute
qualité . Choisir NAC, c’est percevoir une visible différence
NAC Image Technology
NAC Deutschland GMBH
15 McCoy Place
Simi Valley CA 93065 USA
805-584-8862
http://www.nacinc.com
[email protected]
Hedelfinger Str. 54-70
D-70327 Stuttgart
Telefon +49 (0)711 2201-885
Telefax +49 (0)711 2201-886
http://www.nacinc.eu
Votre agent : C.Lartigaud
Tél et fax
: 04 90 63 38 51
Mobile
: 06 08 09 53 90
[email protected]
http://www.nacinc.fr
Caractéristiques Memrecam NAC GX5
Micro caméras :
• Capteur rapide haute résolution : CMOS 10 bits de dernière génération
• Résolution : 640 x480 pixels jusqu’ à 1000 i/s
• Sensibilité : > ISO 1 000 en couleur, > ISO 4 000 en monochrome
• Cadence : 500 à 100 000 i/s réglable en valeurs discrètes par pas de 1 i/s.
• Raccordement : Câble de 5m (9m en option)
• Obturateur électronique : de l'inverse de la cadence à 2 micro secondes
• Codage : commutable en 10 et 8 bits pour augmenter l’autonomie.
• Monture d'objectif : "NF"
• DIMENSIONS: 25 x 25 x 95mm.
• POIDS : env.350g.
Enregistreur :
• Contrôle d'image : image vidéo permanente disponible pour chaque caméra, ou multiplexée.
• Opération et Contrôle: L'utilisateur peut utiliser la nouvelle télécommande NAC « J-Pad3» ou piloter la
caméra à partir d’un PC via une liaison Ethernet Gigabit.
• Fonctions Trigger : Pré-programmé : DEBUT, MILIEU, FIN, ou personnalisé : le point trigger peut être
programmé et positionné par l’utilisateur (i.e. 0% à 100%).
• Enregistrement synchrone de données : Code de séquence, date et temps du trigger, Temps de pause,
paramètres vidéo, Commentaires.
• Affichage vidéo : En mode VIEW (visée), les images directes de la caméra sont affichées, mais non stockées
en mémoire. Les images sont affichées à 30 i/s. En mode ARM/REC, (enregistrement), les images capturées par
la caméra et stockées en mémoire peuvent être relues. La cadence de relecture est définie par l’utilisateur.
• Unité de relecture: Les images enregistrées peuvent être relues immédiatement sur un moniteur PAL ou sur
un moniteur de PC. Les modes de relecture permettent le pas-à-pas, de délimiter la séquence relue et de la voir
en boucle, et d’accéder directement à la première, à la dernière image ainsi qu’à celle correspondant au trigger.
• Configuration mémoire : 2.0GB, 4GB en option
• Sauvegarde de mémoire : La sauvegarde de mémoire permet à l’utilisateur de préserver l’alimentation de la
mémoire DRAM, et les images qu’elle contient au cas où l’alimentation du système serait interrompue. Cette
option peut être installée et désinstallé par l’utilisateur. Les images seront sauvegardées durant environ 1 heure.
• Transfert des images : Les images stockées en mémoire peuvent être transférées directement sur PC via
une liaison Ethernet GB.
• Logiciel de pilotage : Le logiciel de contrôle est fourni par NAC sous forme « Smart Capture ». Smart
Capture permet de piloter une caméra directement d’un PC. Smart Capture contient également un certain
nombre d’outils d’analyse et la possibilité de piloter 16 caméras. L’utilisateur peut aussi développer sa propre
interface de pilotage, Nac fournissant un Kit de Développement Logiciel (mettant en œuvre une DLL utilisant un
composant ActiveX). Le kit permet d’utiliser les langages C++, Visual C++ et Visual Basic (cependant, Visual
Basic peut être limité par le mode d’utilisation d’ActiveX).
• IRIG B : incrusté en temps réel et utilisé comme source de synchronisation (en option).
• ALIMENTATION : 20-32V CC
• DIMENSIONS : Enregistreur :290 (l) X 130 (h) X 230 (L).
• POIDS : Enregistreur env.10 Kgs.
Têtes micro HiG pour RX 5
SS
SA
AS
AA
AR
Autonomie du système GX 5
Système à 4 caméras
Système à 8 caméras
2 GB
4 GB
8 GB
2 GB
4 GB
8 GB
640 x 480 (8 bits)
1,7s
3,4s
6,9s
0,8s
1,7s
3,4s
512 x 384 (8 bits)
2,6s
5,4s
10,8s
1,3s
2,7s
5,4s
640 x 480 (8 bits)
3,4s
6,9s
13,9s
1,7s
3,4s
6,9s
512 x 384 (8 bits)
5,3s
10,8s
21,7s
2,6s
5,4s
10,8s
1000 i/s
500 i/s
