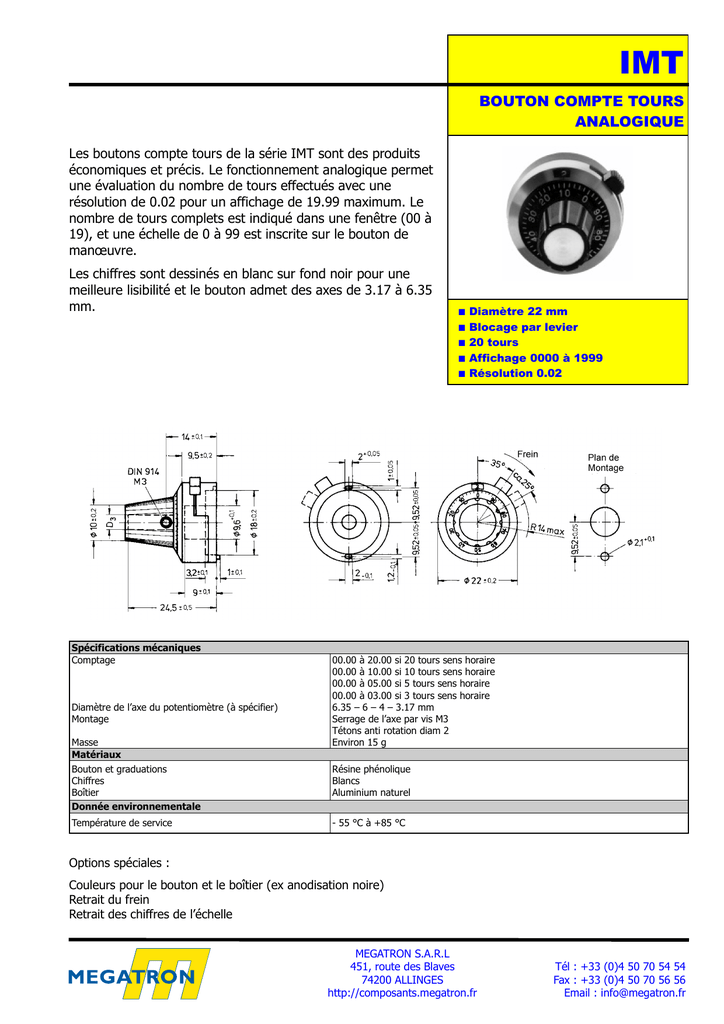

bouton compte tours analogique

IMT
BOUTON COMPTE TOURS
ANALOGIQUE
Les boutons compte tours de la série IMT sont des produits
économiques et précis. Le fonctionnement analogique permet
une évaluation du nombre de tours effectués avec une
résolution de 0.02 pour un affichage de 19.99 maximum. Le
nombre de tours complets est indiqué dans une fenêtre (00 à
19), et une échelle de 0 à 99 est inscrite sur le bouton de
manœuvre.
Les chiffres sont dessinés en blanc sur fond noir pour une
meilleure lisibilité et le bouton admet des axes de 3.17 à 6.35
mm.
Spécifications mécaniques
Comptage
Diamètre de l’axe du potentiomètre (à spécifier)
Montage
Masse
Matériaux
Bouton et graduations
Chiffres
Boîtier
Donnée environnementale
Température de service





Diamètre 22 mm
Blocage par levier
20 tours
Affichage 0000 à 1999
Résolution 0.02
00.00 à 20.00 si 20 tours sens horaire
00.00 à 10.00 si 10 tours sens horaire
00.00 à 05.00 si 5 tours sens horaire
00.00 à 03.00 si 3 tours sens horaire
6.35 – 6 – 4 – 3.17 mm
Serrage de l’axe par vis M3
Tétons anti rotation diam 2
Environ 15 g
Résine phénolique
Blancs
Aluminium naturel
- 55 °C à +85 °C
Options spéciales :
Couleurs pour le bouton et le boîtier (ex anodisation noire)
Retrait du frein
Retrait des chiffres de l’échelle
MEGATRON S.A.R.L
451, route des Blaves
74200 ALLINGES
http://composants.megatron.fr
Tél : +33 (0)4 50 70 54 54
Fax : +33 (0)4 50 70 56 56
Email : [email protected]
sf_imt_0405_f01 - Document & produit soumis à modifications sans préavis.
