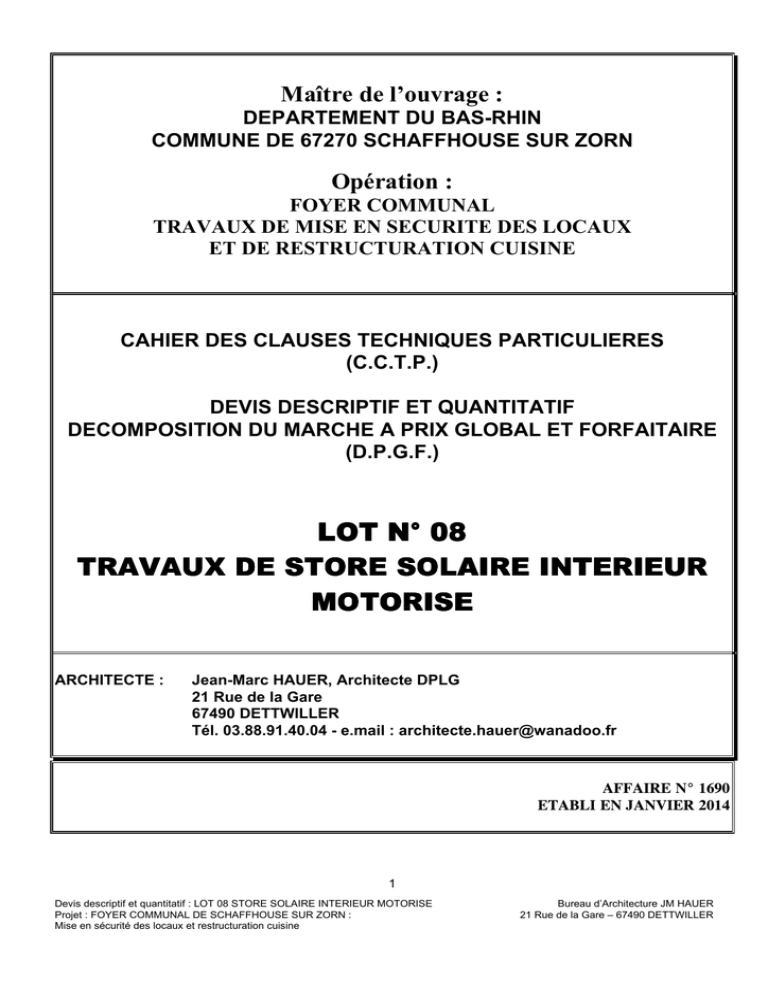

Maître de l’ouvrage :
DEPARTEMENT DU BAS-RHIN
COMMUNE DE 67270 SCHAFFHOUSE SUR ZORN
Opération :
FOYER COMMUNAL
TRAVAUX DE MISE EN SECURITE DES LOCAUX
ET DE RESTRUCTURATION CUISINE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
(C.C.T.P.)
DEVIS DESCRIPTIF ET QUANTITATIF
DECOMPOSITION DU MARCHE A PRIX GLOBAL ET FORFAITAIRE
(D.P.G.F.)
LOT N° 08
TRAVAUX DE STORE SOLAIRE INTERIEUR
MOTORISE
ARCHITECTE :
Jean-Marc HAUER, Architecte DPLG
21 Rue de la Gare
67490 DETTWILLER
Tél. 03.88.91.40.04 - e.mail : [email protected]
AFFAIRE N° 1690
ETABLI EN JANVIER 2014
1
Devis descriptif et quantitatif : LOT 08 STORE SOLAIRE INTERIEUR MOTORISE
Projet : FOYER COMMUNAL DE SCHAFFHOUSE SUR ZORN :
Mise en sécurité des locaux et restructuration cuisine
Bureau d’Architecture JM HAUER
21 Rue de la Gare – 67490 DETTWILLER
ART.
1.
DESIGNATION
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES – CCTP
GENERALITES
1.1
PRESENTATION DU PROJET
Les travaux à réaliser au Foyer Communal de Schaffhouse sur Zorn comprennent :
- la mise en sécurité des locaux avec obtention d’un avis favorable à la poursuite de l’ouverture au public
- l’accessibilité handicapés conformité pour 2015
- la restructuration de la cuisine de manière à la rendre plus fonctionnelle (marche en avant) et mieux équipée
1.2
LIMITES DES PRESTATIONS
Le soumissionnaire doit des ouvrages complètement terminés et ceci dans tous les détails exécutés selon les D.T.U et
règles de l'Art.
Le présent document a pour objet de définir la nature et l'importance des travaux à exécuter, mais il est précisé que les
dispositions n'ont pas un caractère limitatif.
Les prix unitaires forfaitaires incluent au minimum les travaux suivants :
- l'implantation des ouvrages
- les installations provisoires pour son lot
- l'hygiène et la sécurité de son personnel
- l'amenée, la mise en place, le repli de tous les matériaux et matériels nécessaires
- les travaux de terrassement de toute nature, fouilles, remblais, toutes manutentions, rampe d'accès,
- chemins provisoires, tant sur la propriété du Maître de l'Ouvrage que pour les accès de chantier
- les démarches auprès des administrations et concessionnaires des réseaux publics
- le balisage des réseaux et ouvrages interférant sur sa zone de travail
- les mesures de sécurité
- la réparation des dégâts causés aux tiers ou par intempéries
- le nettoyage des chaussées
- les essais de contrôle des matériaux et ouvrages
- les frais de décharge publique
- les démarches auprès des services pour fournir tous les documents utiles et apporter son assistance
technique au Maître d'Ouvrage pour la passation des contrats d'abonnement et d'entretien
- les épuisements des venues d'eau jusqu'à concurrence d'un débit de 25m3/h pour permettre la réalisation
sans retard des ouvrages.
L'Entreprise devra avoir en permanence sur le chantier le matériel pour réaliser cet épuisement
- les démarches auprès des Services compétents pour les raccordements et vérifications des installations.
1.3
VISITE OBLIGATOIRE DES LIEUX
Il est demandé à l'entrepreneur de procéder obligatoirement à la visite des lieux avant la remise de son offre qui est
réputée tenir compte de l'ensemble des conditions techniques et d'accès des travaux ainsi que toutes sujétions,
fournitures et façons émanant de l'état existant des lieux et des éventuels bâtiments existants le cas échéant.
L'entrepreneur ne pourra ultérieurement se prévaloir d'aucune manière d'une connaissance insuffisante pour une
augmentation de ses prix ou de la teneur de ses prestations.
1.4
EQUIVALENCE ET PRESTATIONS
Les travaux du présent devis sont traités, soit au forfait, soit au métré réel après exécution des travaux suivant
spécifications du Cahier des Clauses Administratives Particulières.
Dans les deux cas avant remise, l'entrepreneur devra vérifier, sous sa propre responsabilité, les opérations
mentionnées au devis descriptif et quantitatif et les compléter s'il y a lieu, afin de prévoir dans ses prix l'ensemble des
prestations nécessaires à un parfait achèvement des ouvrages de son lot.
Dans le cas de l'expression "ou équivalent" dans le présent devis, l'entrepreneur devra spécifier la marque,
les références et les documents techniques des produits qu'il compte utiliser en équivalence et effectuer une mention sur
le devis. En cas d'absence de mention satisfaisante et explicite, le Maître d’Oeuvre se réserve le droit d'imposer la mise
en place précise des matériaux et matériels décrits.
1.5
PLANS D'ASSISTANCE DE CHANTIER – PLANS D’ATELIER
A charge des entreprises concernées selon besoin.
2
Devis descriptif et quantitatif : LOT 08 STORE SOLAIRE INTERIEUR MOTORISE
Projet : FOYER COMMUNAL DE SCHAFFHOUSE SUR ZORN :
Mise en sécurité des locaux et restructuration cuisine
Bureau d’Architecture JM HAUER
21 Rue de la Gare – 67490 DETTWILLER
1.6
ACCES DE CHANTIER – PROPRETE DES ABORDS
Pendant toute la durée du chantier, l'Entreprise doit prendre toutes les mesures nécessaires pour ne pas salir
ou détériorer la voirie publique ou privée. Elle doit prendre également toutes dispositions nécessaires avec les services
compétents pour ne pas perturber la circulation.
Il est rappelé qu'elle sera entièrement responsable des accidents causés par la négligence de ces prescriptions; de plus,
le Maître d’Ouvrage pourra faire procéder d'office à ses frais aux nettoyage et réfections indispensables à la sécurité
des tiers.
1.7
IMPLANTATION - PIQUETAGE - NIVEAU DE REFERENCE - GEOMETRE
L'entreprise demeure seule responsable de l'ensemble des ouvrages à mettre en oeuvre dans le cadre de son marché
et aura à sa charge la conservation de ses ouvrages, piquets et repères pendant toute la durée des travaux jusqu'à la
livraison de son lot.
En cas de nécessité de recours à un géomètre, les frais d'intervention de celui-ci sont réputés inclus aux prix du marché
sans qu'une mention particulière ne soit nécessaire dans le devis descriptif et quantitatif. C'est à l'entrepreneur d'évaluer
la nécessité de ce recours au géomètre.
Le piquetage des ouvrages existants (tels que les canalisations...) situé dans l'emprise ou à proximité des ouvrages à
exécuter, est à la charge du lot le nécessitant.
Le calage du niveau de référence figure précisément sur les plans d’exécution de l’architecte.
AUTRES INTERVENANTS
1.8
COORDONNATEUR SECURITE PROTECTION DE LA SANTE.
DECRET 94-1159 du 26 décembre 1994
Un coordonnateur SPS est désigné pour cette opération.
L’intervenant désigné est celui ayant rédigé le PGC SPS joint au dossier.
1.9
BUREAU DE CONTRÔLE
Le bureau de contrôle est le CTP Groupe CADET, Mme Jacqueline HALM.
La mission est L (solidité) + LE (solidité existant) + S (sécurité) + HAND (handicapés).
Les entreprises doivent toute collaboration et réponses aux demandes de ce bureau de contrôle.
1.10
BUREAU D’ETUDES STRUCTURE
A charge exclusive de l’entreprise si elle juge en avoir besoin et sous sa seule responsabilité, sur base de l’étude
réalisée par l’architecte.
1.11
BUREAU D’ETUDES FLUIDES CHAUFFAGE ET SANITAIRE
A charge de chaque entreprise si elle juge en avoir besoin et sous sa seule responsabilité, sur base de l’étude réalisée
par l’architecte.
1.12
BUREAU D’ETUDES ELECTRICITE
A charge de chaque entreprise si elle juge en avoir besoin et sous sa seule responsabilité, sur base de l’étude réalisée
par l’architecte.
1.13
ECONOMISTE
Assuré par l’architecte.
1.14
GEOMETRE
A charge exclusive de l’entreprise si elle en a besoin.
1.15
AUTRE BET SPECIALISE
A charge exclusive de l’entreprise si elle en a besoin.
1.16
Sans objet
1.17
Sans objet.
3
Devis descriptif et quantitatif : LOT 08 STORE SOLAIRE INTERIEUR MOTORISE
Projet : FOYER COMMUNAL DE SCHAFFHOUSE SUR ZORN :
Mise en sécurité des locaux et restructuration cuisine
Bureau d’Architecture JM HAUER
21 Rue de la Gare – 67490 DETTWILLER
PRESCRIPTIONS TECHNIQUES
1.18
TRAVAUX DE STORE SOLAIRE INTERIEUR MOTORISE
Les travaux devront être conformes aux normes, D.T.U. et tous règlements en vigueur concernant les matériels et
matériaux à installer dans les E.R.P.
4
Devis descriptif et quantitatif : LOT 08 STORE SOLAIRE INTERIEUR MOTORISE
Projet : FOYER COMMUNAL DE SCHAFFHOUSE SUR ZORN :
Mise en sécurité des locaux et restructuration cuisine
Bureau d’Architecture JM HAUER
21 Rue de la Gare – 67490 DETTWILLER
DECOMPOSITION DU MARCHE A PRIX GLOBAL ET FORFAITAIRE
2.
INSTALLATION ET SECURITE DE CHANTIER
Amiante :
Selon le rapport de repérage de l’amiante de SPS DIAG ALSACE
en date du 06.09.2012, à l’exception d’un joint sur chaudière,
il n’y a aucune amiante dans le bâtiment.
Ce rapport est joint à la consultation.
Sécurité et hygiène :
Chaque entreprise devra prévoir dans ses prestations toutes
dispositions permettant d’assurer l’hygiène et la sécurité sur
le présent chantier selon la réglementation en vigueur et selon
les demandes du coordonnateur SPS et du PGC SPS.
Tous moyens d’accès sécurisés sont dus pour les ouvrages
à réaliser.
Les sécurités collectives au droit des trémies et planchers
intérieurs sont à la charge du lot gros-œuvre puis des lots
modifiant ces dispositions pour leurs travaux.
Branchements :
L’eau et l’électricité sont disponibles sur place et les consommations sont à charge du maître d’ouvrage.
Les entreprises se raccorderont sur les réseaux existants.
Compte-prorata :
Il n’y en a pas pour ce chantier.
Déchets et gravats :
Chaque lot est chargé d’éliminer ses propres gravats et déchets.
Tous les déchets et gravats provenant des travaux sont à
charger, transporter et évacuer à la décharge contrôlée, compris
tous coûts de triage et de décharge inclus.
Nettoyage chantier :
Le chantier est à maintenir en bon état de propreté par
ramassage des petits gravats et balayages fréquents.
Installation chantier :
Chaque entreprise doit sa propre installation de chantier, compris
son repliement en fin de ses travaux.
Cette prestation est réputée incluse à ses prix unitaires du
marché.
Clôture de chantier :
- lot gros-œuvre pour toute la durée du chantier :
. une clôture formant un enclos devant le chantier cuisine
côté rue
. une bâche sur ossature bois séparant la salle (passant
devant l’estrade) du chantier cuisine à l’intérieur des locaux
WC chantier :
WC existants et accessibles à l’intérieur du bâtiment.
PARTICULARITE IMPORTANTE :
UTILISATION DE LA SALLE EN PERIODE DE CHANTIER
La Commune a souhaité que la salle, l’entrée, le bar et les
sanitaires puissent ponctuellement être utilisés pendant le
chantier. Comme ces locaux ne sont pas fortement affectés par
les travaux, il n’y sera pas fait de stockage de chantier et les
nettoyages seront faits régulièrement.
Une bâche de chantier sur ossature bois sera réalisée par le
gros-œuvre entre la salle et le chantier de la cuisine. Cette bâche
comportera une porte de chantier refermable en cas d’occupation
de la salle. La salle doit rester en permanence en bon état de
propreté.
5
Devis descriptif et quantitatif : LOT 08 STORE SOLAIRE INTERIEUR MOTORISE
Projet : FOYER COMMUNAL DE SCHAFFHOUSE SUR ZORN :
Mise en sécurité des locaux et restructuration cuisine
Bureau d’Architecture JM HAUER
21 Rue de la Gare – 67490 DETTWILLER
3
DEVIS DESCRIPTIF ET QUANTITATIF
NOTA 1 : VISITE DES LIEUX
La visite des lieux est réputée obligatoire et l’entreprise ne pourra
se prévaloir ultérieurement d’une connaissance insuffisante des
lieux pour modifier la teneur et le coût des travaux.
La visite peut se faire sur rendez-vous auprès de la Mairie au
03.88.91.52.28.
NOTA 2 : CALAGE ALTIMETRIQUE
Il figure sur les plans d’exécution architecte et doit impérativement
être respecté.
NOTA 3 : MOYENS DE PROTECTIONS DES EXISTANTS
Tous les moyens de protections et mesures conservatoires des
existants sont dus et inclus dans les prix des prestations du
marché sans qu’il soit besoin de les rappeler explicitement dans le
présent CCTP-DPGF.
3.1
REMPLACEMENT DU STORE ROULEAU MOTORISE
EXISTANT NON CONFORME
par 2 stores rouleau motorisés conforme sur la baie centrale de la
salle côté rue.
Le store existant est non conforme dans la mesure où il obture
totalement la sortie de secours de la salle en position fermée.
Le présent lot déposera le store existant avec soin, le mettra
à disposition de la Commune et le remplacera par 2 stores
rouleau motorisés neufs.
Ensemble de travaux comprenant :
3.1.1
3.1.2
DEPOSE DU STORE ROULEAU EXISTANT
TAILLE 3,00 X 3,00 M
et mise à disposition de la Commune.
Destination : sur baie milieu salle côté rue
pièce
1
......................
.....................
pièce
1
......................
.....................
STORES ROULEAUX NEUFS MOTORISES
avec P.V. de réaction au feu MO conforme à leur utilisation
en E.R.P.
Ensemble en fourniture et pose, comprenant pour chaque store :
- le store
- son raccordement sur attente électricité existante, y compris
éclatement en 2 alimentations séparées avec boîte de connexion
- sa motorisation par moteur et télécommande murale radio
sans fils
- réglages des fins de course
- teinte et motif au choix
Modèle proposé par l’entreprise :
Marque : ………………………………………………………………...
Modèle : …………………………………………………………………
Gamme choix toiles : …………………………………………………..
Motorisation : ……………………………………………………………
L’entreprise joindra une documentation illustrée avec son offre.
a) Store motorisé taille 1,00 X 3,20 m env.
Destination : bande vitrage fixe verticale à côté porte de secours
6
Devis descriptif et quantitatif : LOT 08 STORE SOLAIRE INTERIEUR MOTORISE
Projet : FOYER COMMUNAL DE SCHAFFHOUSE SUR ZORN :
Mise en sécurité des locaux et restructuration cuisine
Bureau d’Architecture JM HAUER
21 Rue de la Gare – 67490 DETTWILLER
b) Store motorisé taille 2,00 X 1,20 m env.
s’arrêtant au-dessus des portes de secours
Destination : bande horizontale au-dessus double porte
pièce
1
......................
.....................
pièce
4
......................
.....................
N.B. : l’entreprise pourra indiquer s’il est possible de coupler
les 2 stores de hauteur inégale avec une motorisation unique
et réglage des fins de course décalées :
OUI
NON
(rayer la mention inutile)
En cas de réponse OUI, ce couplage est à inclure d’office au prix.
3.2
DISPOSITIF MOBILE A ACTION MANUELLE
SUR LES 2 VANTAUX DE LA PORTE
DE SORTIE DE SECOURS
Le dispositif sera fixé sur les vantaux et devra permettre son
déroulement et son guidage vertical aux 2 côtés.
L’entreprise indiquera le dispositif technique possible,
soit store rouleau soit store vénitien à lames étroites.
Dispositif proposé : ……………………………………………………
Coloris : …………………………………………………………………
Métré par vitrage à occulter.
3.2.1
STORE MANUEL POUR VITRAGE TAILLE 1,00 X 1,00 M
Destination : sur porte secours 2 vantaux côté rue
___________
TOTAL H.T. .........................................…............................
......................
T.V.A. 20 % ........................................…..........................
......................
___________
TOTAL T.T.C. ....................................................................
.....................
==========
LOT N° 08 : TRAVAUX DE STORE SOLAIRE INTERIEUR MOTORISE
Fait à .............................................., le ............................................
Par l'ENTREPRISE avec en mention manuscrite "Bon pour soumission"
Cachet et signature
7
Devis descriptif et quantitatif : LOT 08 STORE SOLAIRE INTERIEUR MOTORISE
Projet : FOYER COMMUNAL DE SCHAFFHOUSE SUR ZORN :
Mise en sécurité des locaux et restructuration cuisine
Bureau d’Architecture JM HAUER
21 Rue de la Gare – 67490 DETTWILLER
