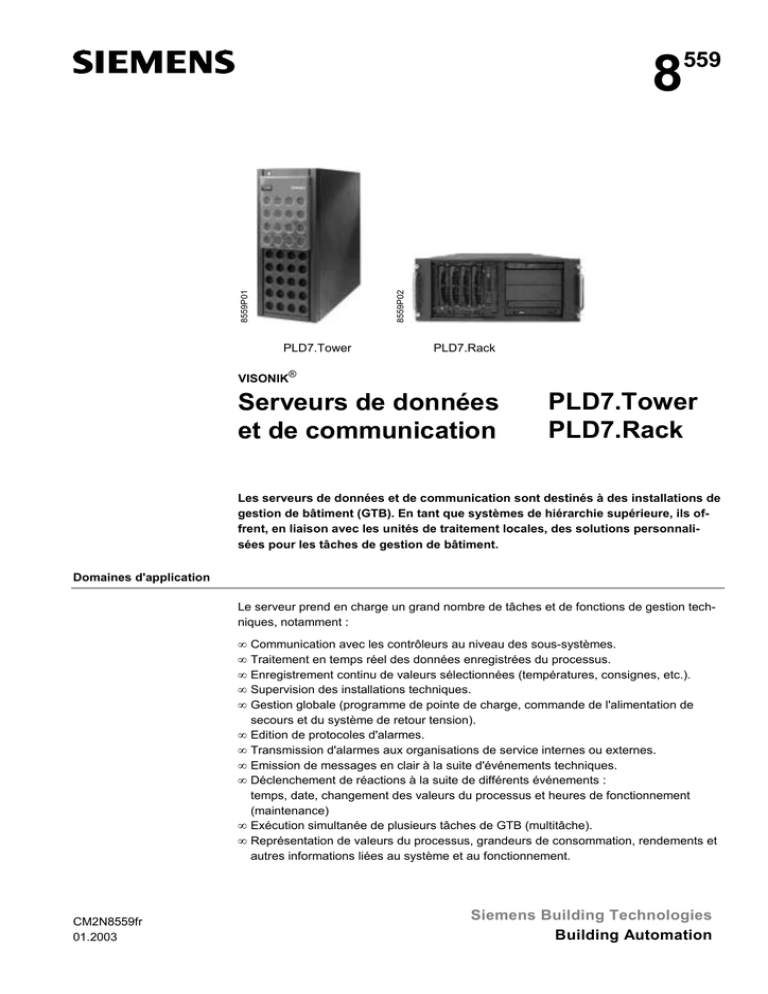

Serveurs de données et de communication PLD7.Tower PLD7.Rack

8559P02
8559P01
8
559
PLD7.Tower
PLD7.Rack
VISONIK®
Serveurs de données
et de communication
PLD7.Tower
PLD7.Rack
Les serveurs de données et de communication sont destinés à des installations de
gestion de bâtiment (GTB). En tant que systèmes de hiérarchie supérieure, ils offrent, en liaison avec les unités de traitement locales, des solutions personnalisées pour les tâches de gestion de bâtiment.
Domaines d'application
Le serveur prend en charge un grand nombre de tâches et de fonctions de gestion techniques, notamment :
•
•
•
•
•
•
•
•
•
•
•
CM2N8559fr
01.2003
Communication avec les contrôleurs au niveau des sous-systèmes.
Traitement en temps réel des données enregistrées du processus.
Enregistrement continu de valeurs sélectionnées (températures, consignes, etc.).
Supervision des installations techniques.
Gestion globale (programme de pointe de charge, commande de l'alimentation de
secours et du système de retour tension).
Edition de protocoles d'alarmes.
Transmission d'alarmes aux organisations de service internes ou externes.
Emission de messages en clair à la suite d'événements techniques.
Déclenchement de réactions à la suite de différents événements :
temps, date, changement des valeurs du processus et heures de fonctionnement
(maintenance)
Exécution simultanée de plusieurs tâches de GTB (multitâche).
Représentation de valeurs du processus, grandeurs de consommation, rendements et
autres informations liées au système et au fonctionnement.
Siemens Building Technologies
Building Automation
• Exploitation des fonctions GTB via des interfaces entièrement graphiques.
• Connexion de systèmes couplés et de systèmes tiers.
• Exploitation de systèmes de GTB en réseau.
Références et désignations
Le serveur PLD7 existe en deux modèles avec des licences de logiciels évolutifs et des
options :
Boîtier tour :
Boîtier rack 19”:
PLD7.TOWER
PLD7.RACK
Options :
nombre de sous-systèmes : 5, 10, 15, 25, 50, 75, 100, 150, 200
nombre de postes de gestion Insight (licences)
serveurs redondants
Configuration de système
Exemple d'une configuration système VISONIK :
Insight
Imprimante
Imprimante
Imprimante
Interconnexion v
boucle SDLC,
interface V.24
ou réseau
Niveau de commande (Management Level Network)
Insight
intégré
DCS
PLD7...
Niveau automation (Building Level Network (SDLC) )
BPS
BPS
BPS
PVS
CFE
PRV1
EKL-X
Niveau terrain
(FLN)
Système tiers
.
intégré
Régulateurs TEC
Niveau automation (Building Level Network (Ethernet))
NetBPS
EcuBPS
PRV1
BPS
CFE
8558Z01fr
EKL-X
2/6
Siemens Building Technologies
Building Automation
Serveurs de données et de communication PLD7…
CM2N8559fr
01.2003
Configuration minimale matériel
Les éléments suivants du matériel sont installés en usine dans le serveur :
Sous réserve de modifications de l'équipement de base des calculateurs.
Tour et rack
Référence
PC de base
Attention : le clavier et l'écran sont à commander à part !
–
–
Boîtier (Tour ou Rack 19”)
Souris
CPU Carte mère unité centrale supporte le bus graphique AGP, Bus PCI
- 1 souris (PS/2)
- 1 clavier (PS/2)
- 1 réseau LAN, fast IDE Controller
- 2 interfaces Com V.24 (9 broches)
- 1 interface parallèle Centronics (25 broches )
- 4 interfaces USB (2 x externes; 2 x internes)
– Pentium / Mémoire (SDRAM)
1,8 GHz / 512 Moctets mémoire
– Carte PC-M multifonction avec :
- Watchdog
- Horloge radio
- Reset automatique
– Carte graphique PC-G AGP, 16 Moctets, 1024x768 pixels
– Carte son Creative Labs SB PCI, résolution 128 Bits
– Carte réseau sur la carte mère
1
1
1
ALD7.MB-FSC
1
1
ALD7.M/KIT
1
1
1
ALD7.G1600/16
ALD7.AUDIO
Mémoires de masse :
–
–
–
–
Lecteur de disquette 3.5”, 1.44 Moctets
Lecteur / graveur de CD 5.25”, 24x12x40 IDE
Disque dur hot plug 36 Goctets (Ultra2wide) (SCSI)
Contrôleur RAID Mylex U160 SCSI int. / extension 16 Moctets
1
1
1
1
ALD7.CDRW
ALD7.F
ALD7.RAID
Equipement de base logiciel
Les programmes suivants sont installés en usine dans le serveur et prêts à fonctionner :
–
Système d'exploitation Windows 2000 Professional
–
–
Logiciel VISONIK PPE1.005 (fonctionnalités selon le tableau ci-dessous)
VISONIK INSIGHT PPV08.005
–
Emulateur VT100 pour le raccordement de terminaux dans une fenêtre sur $T1
A commander. Référence : ALD7.W2KP/XX
où XX correspond au code de la langue, soit FR pour français
3/6
Siemens Building Technologies
Building Automation
Serveurs de données et de communication PLD7…
CM2N8559fr
01.2003
Options
Les logiciels et composants supplémentaires suivants peuvent être ajoutés à l'équipement de base.
Sous réserve de modifications des composants optionnels des ordinateurs.
Nombre
maximal
–
–
–
VISONIK INSIGHT sur PLD
Carte graphique PC-G AGP, 64 Moctets, 1024x768 pixels
Onduleur (USV) A1000 1 kVA
Référence
1
1
PPV08.010 ... 200
ALD7.G1600/64
1
ALD7.USV
1
ALD7.S6/KIT
LVR1.4401-E
6
6
6
LVR2.4321
LVR1.4401-E
LVR1.4402-E
4
ALD7.TS4
2
ALD7.TS8
1
ALD7.TS16
1
ALD7.MO
1
ALD7.TAPE
2
3
ALD7.F
ALD7.F
Equipement pour le raccordement au réseau Automation :
–
–
–
Kit SDLC/FSK pour l'exploitation de boucles SDLC, comprenant
- Carte PC-S
- Câble de raccordement au panneau SDLC
- Panneau de raccordement SDLC 6x25 D-Sub
Unités de raccordement aux boucles SDLC (non fournies)
Câble pour les unités de raccordement (longueur 6 m ou 12 m, non
fournis)
Equipements pour interfaces supplémentaires :
–
–
–
Serveur de terminaux (4 x V.24 interfaces), comprenant
- Câble d'alimentation 230 V~
- 1câble de configuration V.24
- 1 câble de réseau 12 m croisé
Serveur de terminaux (8 x V.24 interfaces), comprenant
- Câble d'alimentation 230 V~
- 8 câbles de raccordement V.24
- 1 câble de configuration V.24
- 1 câble de réseau 12 m croisé
Serveur de terminaux (16 x 9 V.24 interface), comprenant
- Câble d'alimentation 230 V~
- 16 câbles de raccordement V.24
- 1 câble de configuration V.24
- 1 câble de réseau 12 m croisé
Mémoires de masse :
–
–
–
–
–
Lecteur de disque optique amovible, Fujitsu 2,3 Goctets pour mise à
jour et sauvegarde des données, avec
- 3 disques 2,3 Goctets
Tape Streamer Sony DAT SDII 7000 avec
- Kit de montage
- 3 bandes
Disque dur hot plug 36 Goctets (Ultra2wide) pour
RAID1
RAID5
4/6
Siemens Building Technologies
Building Automation
Serveurs de données et de communication PLD7…
CM2N8559fr
01.2003
Critères de performance ordinateur
Les critères de performance qui ne sont pas liés directement à la liste précédente des
composants et accessoires figurent dans le tableau ci-dessous. Il contient aussi des
valeurs système importantes pour VISONIK. Les options figurent entre parenthèses.
Versions de calculateur PLD...
Tour et
rack
Caractéristiques de base:
–
–
–
oui
oui
oui
Possibilités d'extension vers un modèle PLD supérieur et options
Chien de garde
RAID1 ou 5 (Redundant Array of Independent Disks)
Interfaces :
–
–
–
Interfaces parallèles
Interfaces USB (externe)
Interfaces série
- Serveur de terminaux 4 x Interfaces V.24 (RS232)
- Serveur de terminaux 8 x Interfaces V.24 (RS232)
- Serveur de terminaux 16 x Interfaces V.24 (RS232)
standard
maximum
1
2
2
6
10
18
Exploitation:
–
Nombre total terminaux, imprimantes et modems
–
–
–
–
–
–
VISONIK INSIGHT intégré
Nombre maximal INSIGHTs**
Nombre maximal modems numéroteurs
Nombre de langues utilisateur
Nombre de niveaux d'accès
Nombre maximal d'opérateurs connectés simultanément
standard
maximum*
2
(15)
non
4
6
1 (3)
5
15
Taille du système :
–
–
–
Nombre maximal de raccordements pour boucles SDLC
Nombre maximal de contrôleurs
(EKL-X, PRV1, BPS, CFE) sur BLN, Modem, Ethernet
adressage (adresses utilisateur alphanumériques), nombre de caractères
6
200
26
Systèmes interconnectés :
–
–
Nombre d'ordinateurs VISONIK en réseau
Possibilité d'éditer sur l'imprimante de chaque système les messages
d'alarme provenant des différents systèmes
Sécurité :
– Ordinateur VISONIK comme serveur redondant via réseau possible en option.
*
**
20
oui
oui
Le nombre maximal de 15 ou 18 canaux de messages par serveur de données et de communication ne peut pas être dépassé. Les chiffres
standard indiqués sont une recommandation.
Nombre maximal de Insight recommandé (intégré ou sur PC séparés). Le nombre maximal de canaux actualisés pour des images et les tendances
est de 1400.
Sous réserve de modifications de configuration des ordinateurs.
Documentation
Pour d'autres informations relatives à VISONIK INSIGHT et aux autres sous-systèmes
VISONIK, veuillez vous reporter aux fiches suivantes :
VISONIK INSIGHT, version 8
Contrôleur, PRV1...
Building Process Station, BPS/NetBPS
Contrôleur CFE, PLC1.00
EcuBPS
N8570fr
N8341F
N8305fr
N8941F
N8307fr
Pour d'autres informations concernant les serveurs de données et de communication,
voir la documentation du DCS
L8558fr
5/6
Siemens Building Technologies
Building Automation
Serveurs de données et de communication PLD7…
CM2N8559fr
01.2003
Caractéristiques techniques
Sauf mention particulière, les indications suivantes sont valables pour tous les modèles
de calculateur.
Alimentation
Tension secteur :
PLD7.Tower et Rack
Fusible :
PLD7.Tower et Rack
Fréquence :
Puissance requise
PLD7.Tower et Rack
Encombrements
6/6
Siemens Building Technologies
Building Automation
H x L x P en mm, sans connectique
PLD7.Tower
PLD7.Rack
230 V / 110 V
(200 – 240 / 100 – 127)
10 A
50Hz / 60 Hz
3,5 A / 7 A
max. 275 W
444 x 205 x 605
5 unités de hauteur (U)
PLD7.Rack (profondeur de montage)
560 (sans connectique)
Poids
PLD7.Tower et Rack
1 disque hot plug
21 kg
710 g
Environnement
Température de fonctionnement :
Humidité relative de l'air :
Variation d'humidité :
+10...+35 °C (selon IEC 721)
15...80 % (sans condensation)
< 5 % hum rel. par heure
Transmission de données
réseau automation
Protocole du bus système :
SDLC/FSK
Transmission de données V.24
Vitesses de transmission pour
terminaux, Insight, imprimantes et
modems
selon spécifications
Transmission de données
réseau
Protocole de transmission
Réseaux
Vitesse de transmission
Carte réseau
TCP/IP, NetBIOS via TCP/IP
Ethernet
10/100 MBits/s
INTEL 82559
Conformité
Directive relative à la CEM :
Directive relative à la basse tension :
89/336/CEE (CEM)
73/23/CEE (Sécurité produit)
Compatibilité électromagnétique
Rayonnements perturbateurs :
Sensibilité aux influences parasites :
EN 55 022 classe A; EN 55 024
EN 61 000-3-2 et EN 61 000-3-3
Normes relatives aux produits
Sécurité des matériels de traitement
de l'information, y compris les matériels de bureau électriques
CEI 950 / EN 60 950
UL 1950, CSA 22,2 No. 950
 2000 Siemens Building Technologies AG
Sous réserve de modifications
Serveurs de données et de communication PLD7…
CM2N8559fr
01.2003
