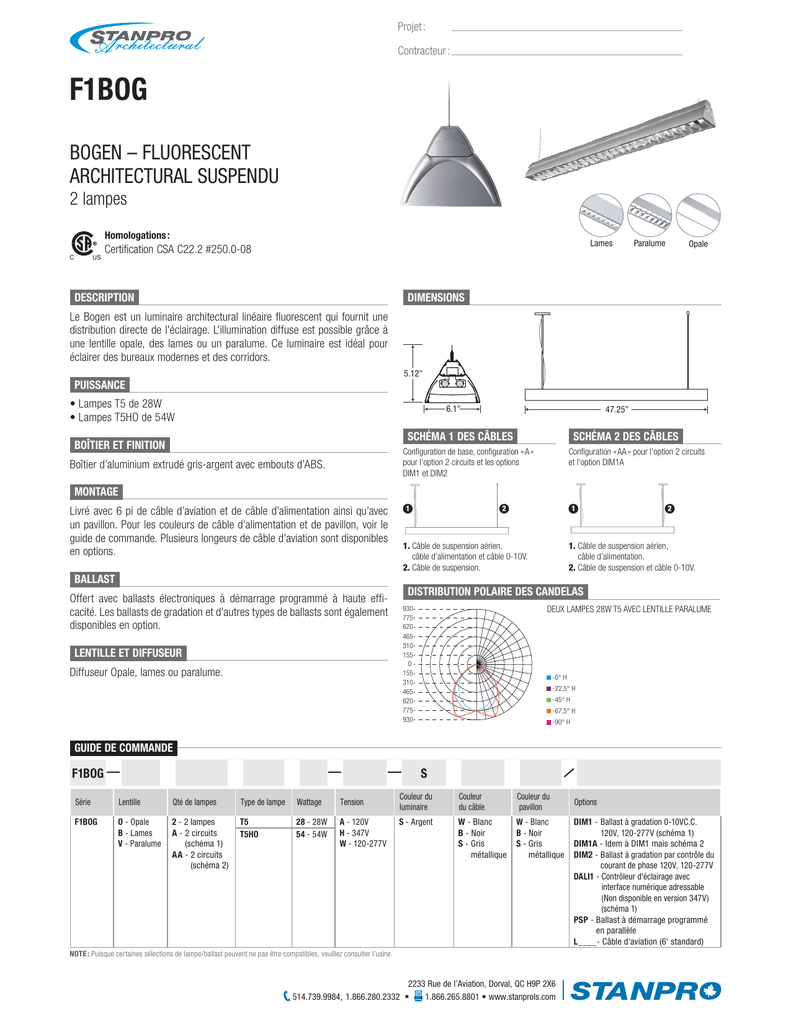

F1BOG Page de catalogue

Projet :
Contracteur :
F1BOG
BOGEN – FLUORESCENT
ARCHITECTURAL SUSPENDU
2 lampes
Homologations :
Lames
Certification CSA C22.2 #250.0-08
DESCRIPTION
Paralume
Opale
DIMENSIONS
Le Bogen est un luminaire architectural linéaire fluorescent qui fournit une
distribution directe de l'éclairage. L'illumination diffuse est possible grâce à
une lentille opale, des lames ou un paralume. Ce luminaire est idéal pour
éclairer des bureaux modernes et des corridors.
5.12"
PUISSANCE
• Lampes T5 de 28W
• Lampes T5HO de 54W
6.1"
47.25"
SCHÉMA 1 DES CÂBLES
BOÎTIER ET FINITION
Boîtier d’aluminium extrudé gris-argent avec embouts d’ABS.
SCHÉMA 2 DES CÂBLES
Configuration de base, configuration « A »
pour l’option 2 circuits et les options
DIM1 et DIM2
Configuration « AA » pour l’option 2 circuits
et l’option DIM1A
1
1
MONTAGE
Livré avec 6 pi de câble d’aviation et de câble d’alimentation ainsi qu’avec
un pavillon. Pour les couleurs de câble d’alimentation et de pavillon, voir le
guide de commande. Plusieurs longeurs de câble d'aviation sont disponibles
en options.
BALLAST
Offert avec ballasts électroniques à démarrage programmé à haute efficacité. Les ballasts de gradation et d'autres types de ballasts sont également
disponibles en option.
LENTILLE ET DIFFUSEUR
Diffuseur Opale, lames ou paralume.
2
1. Câble de suspension aérien,
câble d’alimentation et câble 0-10V.
2. Câble de suspension.
2
1. Câble de suspension aérien,
câble d’alimentation.
2. Câble de suspension et câble 0-10V.
DISTRIBUTION POLAIRE DES CANDELAS
DEUX LAMPES 28W T5 AVEC LENTILLE PARALUME
930
775
620
465
310
155
0
155
310
465
620
775
930
-0° H
-22,5° H
-45° H
-67,5° H
-90° H
GUIDE DE COMMANDE
F1BOG
S
Série
Lentille
Qté de lampes
Type de lampe
Wattage
Tension
F1BOG
O - Opale
B - Lames
V - Paralume
2 - 2 lampes
A - 2 circuits
(schéma 1)
AA - 2 circuits
(schéma 2)
T5
T5HO
28 - 28W
54 - 54W
A - 120V
H - 347V
W - 120-277V
Couleur du
luminaire
Couleur
du câble
Couleur du
pavillon
S - A rgent
W - Blanc
B - Noir
S - Gris
métallique
W - Blanc
B - Noir
S-G
ris
métallique
NOTE : Puisque certaines sélections de lampe/ballast peuvent ne pas être compatibles, veuillez consulter l’usine.
2233 Rue de l’Aviation, Dorval, QC H9P 2X6
514.739.9984, 1.866.280.2332 •
1.866.265.8801 • www.stanprols.com
Options
DIM1 - Ballast à gradation 0-10VC.C.
120V, 120-277V (schéma 1)
DIM1A - Idem à DIM1 mais schéma 2
DIM2 - B allast à gradation par contrôle du
courant de phase 120V, 120-277V
DALI1 - Contrôleur d'éclairage avec
interface numérique adressable
(Non disponible en version 347V)
(schéma 1)
PSP - B
allast à démarrage programmé
en parallèle
L____- Câble d'aviation (6' standard)
