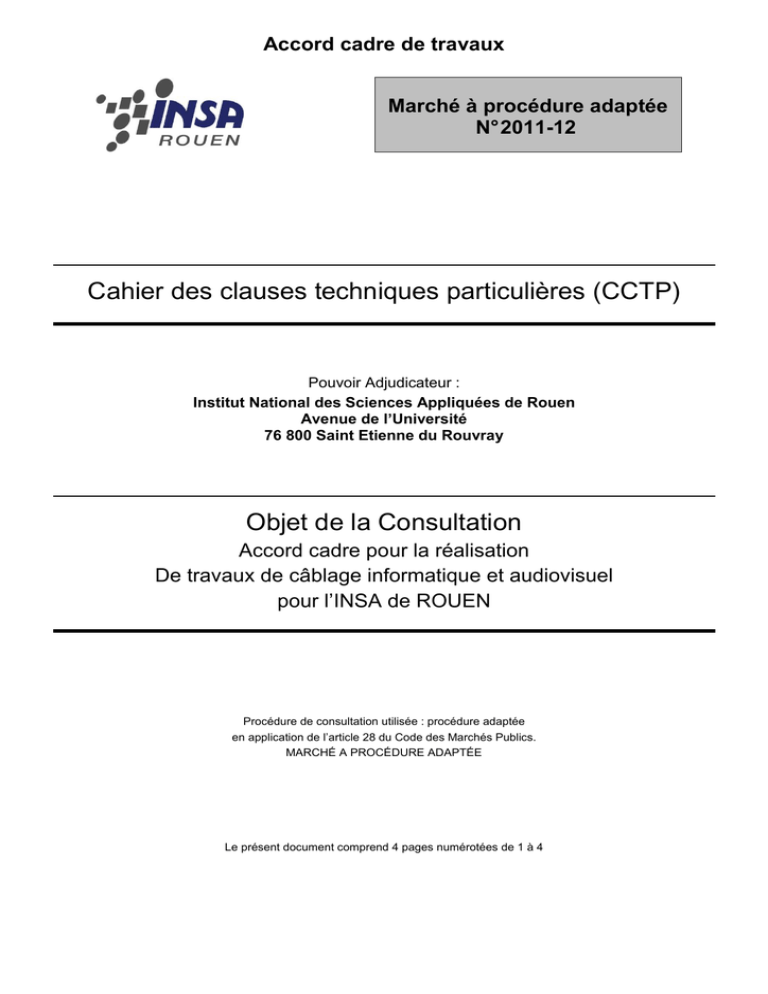

Accord cadre de travaux
Marché à procédure adaptée
N° 2011-12
Cahier des clauses techniques particulières (CCTP)
Pouvoir Adjudicateur :
Institut National des Sciences Appliquées de Rouen
Avenue de l’Université
76 800 Saint Etienne du Rouvray
Objet de la Consultation
Accord cadre pour la réalisation
De travaux de câblage informatique et audiovisuel
pour l’INSA de ROUEN
Procédure de consultation utilisée : procédure adaptée
en application de l’article 28 du Code des Marchés Publics.
MARCHÉ A PROCÉDURE ADAPTÉE
Le présent document comprend 4 pages numérotées de 1 à 4
2
Article 1
Objet
Le présent marché a pour objet la définition de l’accord cadre pour la réalisation de travaux de câblage audio-visuel, courants
faible et courant fort pour l’INSA de ROUEN.
Le présent marché est un accord cadre multi-attributaire. Les sociétés seront retenues selon leur capacité à pouvoir répondre à
différents cas pratiques sur plan. Pour chacun de ces cas pratiques, le candidat élaborera un devis détaillé selon les critères
techniques spécifiés et un planning prévisionnel des travaux.
Article 2
Conditions générales
1) Contexte de l’opération
L’INSA (Institut National des Sciences Appliqués) de Rouen est une école publique préparant aux diplômes d’ingénieurs.
L’institut est installé sur le Technopole du Madrillet, rue de l’Université, à Saint-Étienne-du-Rouvray, Seine-Maritime (76). Il est
composé de 4 bâtiments principaux, un premier bâtiment datant de 1995 et de 3 derniers bâtiments livrés dans le courant de la
fin d’année 2009. Du premier bâtiment, une fibre monomode rejoint chacun des autres bâtiments, dans un répartiteur principal
du bâtiment. De ce répartiteur principal partent des fibres vers des répartiteurs secondaires ou d’étage.
Le site de l’INSA est composé de 4 bâtiments principaux (cf plan fourni) :
-Bougainville dit « A »
-Magellan dit « B »
-Dumont d’Urville dit « C »
-Darwin dit « D »
Ainsi qu’une hall thermique et un gymnase.
Les bâtiments A, C et D sont neufs, par rapport au bâtiment B, construit en 1995.
Bâtiment
Nombre de répartiteurs
Bougainville ou Bâtiment dit « A »
2
Magellan où Bâtiment dit « B »
9
Dumont D’Urville où Bâtiment dit « C »
7
Darwin où Bâtiment dit « D »
5
La connexion cuivre dans les bureaux, les salles de cours est concentrée dans les répartiteurs de proximité.
Plan du site INSA de Rouen à St Étienne du Rouvray :
Cf Annexe I : les répartiteurs sont représentés sur les plans par un carré vert. Dans chaque répartiteur, une baie 42 U est
installée.
2) Besoins
L’émergence de nouveaux services à l’utilisateur, le changement de dévolution de salles de cours nécessitent la pose de
câblage informatique supplémentaire (courants forts, courants faibles, cuivre et fibre).
L’utilisation généralisée des cours sur support informatique nécessite également la mise en place d’un pré-câblage audiovisuel.
Article 3
Descriptif général
Descriptif
Ce marché concerne les travaux de câblage informatique courants faibles (câblage réseaux) et courants forts (prise 220v). Le
pré-câblage audiovisuel et la pose de fibre inter-bâtiment.
Chaque demande de câblage sera précédée d’une demande de devis. Dans le cadre d’un marché multi-attributaire, le candidat
aura 10 jours à compter de la date de réception de la demande pour effectuer une visite de site et remettre le devis
correspondant à la demande formulée.
Le devis devra prendre en compte les frais de matériel, de fournitures, de travaux, de recette, de déplacement, d’hébergement
et de remise en état du site.
Avant chaque intervention, il sera effectué un état des lieux avec l’un des membres du service immobilier et de la direction des
systèmes d’information, afin de faire un récapitulatif des travaux à effectuer, un constat de l’état du site avant l’intervention de
l’équipe technique du titulaire.
Pour chaque travaux à effectuer, un plan de prévention sera établi avec les services concernés.
2011-12 CCTP
Page 2
3
Apres chaque intervention, il sera effectué un état des lieux, pour procéder à la réception des travaux. Cet état des lieux a pour
but de valider les travaux effectués, et de vérifier que le titulaire laisse un site dans le même état de propreté que lors du début
des travaux. Si tel n’était pas le cas, les frais de ménage engendrés par la suite de ses travaux seront intégralement à la charge
du titulaire.
Le chantier sera considéré comme achevé dès lors de la réception du dossier d’ouvrages exécutés (une version papier et deux
versions informatiques) et l’établissement d’un procès verbal de réception sans réserve. En outre, pour tous les travaux de
câblage informatique basse tension, le candidat remettra un cahier de recette précis, pour les ajouts de prises électriques, les
plans des tableaux de répartition seront modifiés en conséquence.
Règles et Normes
Les travaux seront effectués dans les règles de l’art selon les normes et DTU en vigueur.
Article 4
Descriptif détaillé
Les prestataires retenus dans le cadre de ce présent marché le seront vis à vis de leur capacité à répondre à ces 4 cas en tout
ou partie. L’étude sera faite sur plan et pour chacune, le prestataire précisera les marques et spécification des produits qu’il
installera et un devis estimatif. Chaque cas sera considéré comme étant un chantier spécifique, le devis devra en tenir compte.
Par ailleurs le prestataire précisera les délais pour réaliser ces chantiers.
Le prestataire remplira le document fourni en Annexe V
CAS I : Pré câblage audio-visuel d’une salle
Descriptifs des locaux
Hauteur des plafonds, dalle autoporteuse : 3,50 mètres
Hauteur des sous-plafonds : 3,10 mètres
Sous-plafond démontable facilement cachant un chemin de câbles électriques en inox dans le couloir
Descriptif des travaux
•
Pose d’une goulotte à droite du tableau blanc allant de 30cm au dessus du sol jusqu’au plafond, pour recevoir le
câblage audio-vidéo.
•
Pose d’une prise murale libérant un câble d’une longueur de 4 mètres minimum offrant une connectique sub15 et jack
filaire, laissé libre.
•
Installation d’une prise de 220v en plafond protégé par un circuit de protection, à 4 mètres du tableau blanc et au
centre. Le tableau de répartition électrique se trouvant à une distance de 15 mètres de la salle.
•
Fixation d’un support de vidéoprojecteur à 4 mètres de distance du tableau blanc et au centre, à une hauteur sous
dalle autoporteuse de 3,50 mètres.
•
Fixation des câbles audio-vidéo au support avec une marge suffisante de 30 cm.
•
Les câbles électriques seront séparés des câbles audio/vidéo.
Besoins spécifiques
1 prises de courants 220v en plafond, avec un circuit de protection.
1 précablage audio de type jack 3,5 et 1 précablage vidéo (SUB 15)
Cf plan AR213
Cf Annexe II
CAS II : Installation d’un réseau dans une salle de cours
Descriptifs des locaux
Hauteur des plafonds, dalle autoporteuse : 3,50 mètres
Hauteur des sous-plafonds : 3,10 mètres
Sous-plafond démontable facilement cachant un chemin de câbles électriques en inox dans le couloir
Descriptif des travaux
Installation d’une salle informatique pour 30 postes. Pour un poste de travail on trouvera 3 prises de courants et une prise
réseau RJ45. La salle est équipée d’un faux plafond à une hauteur de 3,50 mètres.
Les tables seront réparties de façon uniforme, solidaire les unes des autres avec un couloir de circulation laissé au centre de la
pièce.
Les câbles seront soient sous goulottes, soient en sous plafond
Pose d’une baie 9U et d’une fibre optique 12 brins multimode reliant cette baie au répartiteur.
Pose d’un tableau électrique spécifique de protection dans la salle.
La distribution électrique et réseaux sera faite sous goulotte, deux goulottes montantes seront installées pour rejoindre le
plafond.
Pose d’un câblage réseau informatique cuivre pour 30 postes allant du poste de travail à la baie 9U. Le câblage réseau
informatique cuivre est réalisé en câble minimum 6a.
2011-12 CCTP
Page 3
4
Les tables seront réparties de façon uniforme, solidaire les unes des autres avec un couloir de circulation laissé au centre de la
pièce.
Besoins spécifiques
Sur les trois prises de courant, une restera facilement accessible de façon à y brancher un portable.
Les tables seront fixées entre-elles pour éviter tout décollement.
Cf Annexe III
CAS III - Installation de prises réseaux supplémentaire sur un étage
Descriptifs des locaux
Hauteur des plafonds, dalle autoporteuse : 3,50 mètres
Hauteur des sous-plafonds : 3,10 mètres
Sous-plafond démontable facilement cachant un chemin de câbles électriques en inox dans le couloir
Descriptif des travaux
Ajout de 2 prises réseaux RJ45 informatiques en ras de plafond pour la pose de bornes wifi. Le câblage réseau informatique
cuivre est réalisé en câble minimum 6a
Les câbles seront placés dans le chemin de câbles prévus à cet effet. Le prestataire doit prévoir la pose des RJ45 murales et
des embases dans le répartiteur. Une recette de câblage sera prévu à cet effet
Cf Annexe IV
CAS IV - Installation d’une fibre monomode dans un conduit préexistant
Installation d’une connexion entre les bâtiments Dumont D’Urville et le Bâtiment Magellan.
La fibre mesurera 125 mètres et sera à placer dans un fourreau déjà existant et les chemins de câble prévu à cet effet. Les
chemins de câble à l’intérieur du bâtiment sont accessibles à l’air libre sur une longueur de 80 mètres et à une hauteur
maximale de 4 mètres.
La prestation comprend la pose et la fourniture des matériels, ainsi que les platines de raccordement dans la baie de brassage
existante.
Article 5
Contact technique.
Laurent VASSEUR, directeur de la DSI
Direction des Systèmes d’Information
INSA de Rouen
Avenue de l’Université BP 8
76801 Saint-Étienne-du-Rouvray
[email protected]
02 32 95 99 80
06 37 88 90 38
