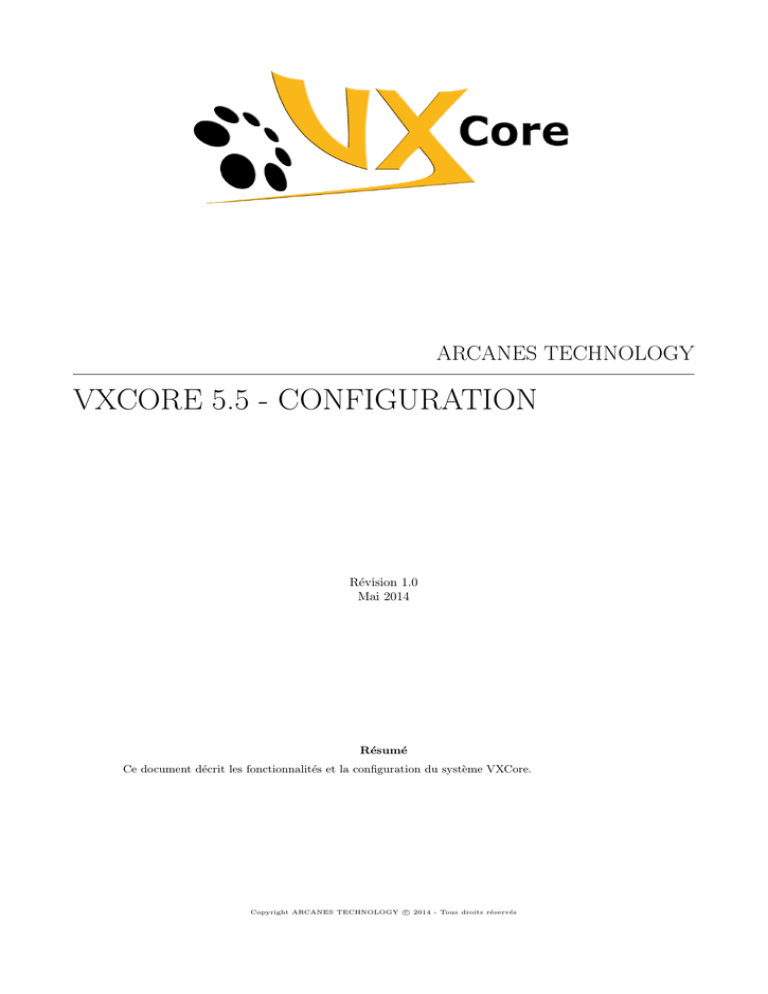

VXCore-5.5.0_configuration

ARCANES TECHNOLOGY
VXCORE 5.5 - CONFIGURATION
Révision 1.0
Mai 2014
Résumé
Ce document décrit les fonctionnalités et la configuration du système VXCore.
c 2014 - Tous droits réservés
Copyright ARCANES TECHNOLOGY Table des matières
1 Pré-requis caméras / flux vidéo
1.1 Flux vidéo MJPEG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Flux vidéo H.264 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
2 Configuration des caméras IP
2.1 Définitions courantes . . . . . . . . . . . . . .
2.2 Configuration d’un modèle de caméra . . . .
2.2.1 Nom et options propriétaires . . . . .
2.2.2 Configuration du Proxy Vidéo . . . .
2.2.3 Configuration des commandes CGI/IO
2.2.4 Configuration des modes vidéo . . . .
2.2.5 Export/Import de modèles de caméras
2.3 Configuration d’une caméra IP . . . . . . . .
2.3.1 Paramètres de base . . . . . . . . . . .
2.3.2 Paramètres avancés . . . . . . . . . .
2.3.3 Commandes CGI/IO . . . . . . . . . .
2.3.4 Analyse vidéo intelligente . . . . . . .
2.3.5 Proxy TCP dynamique . . . . . . . .
3
3
4
4
5
6
6
6
7
7
8
8
8
9
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3 Configuration des flux vidéo
4 Fonctions PTZ
4.1 Intégration PTZ . . . . . . . . . . . . . . .
4.2 Caméras PTZ compatibles . . . . . . . . . .
4.3 Configuration du contrôle PTZ propriétaire
4.3.1 Contrôle PTZ propriétaire SONY . .
4.3.2 Contrôle PTZ propriétaire AXIS . .
4.4 Configuration des presets PTZ . . . . . . .
4.5 Configuration des rondes PTZ . . . . . . . .
10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
12
12
13
14
14
14
15
15
5 Alarmes / détections
5.1 Fonctionnalités des alarmes . . . . . . . . . . . . .
5.2 Types d’alarmes . . . . . . . . . . . . . . . . . . .
5.2.1 Alarme par détection de mouvement . . . .
5.2.2 Alarme réseau . . . . . . . . . . . . . . . .
5.2.3 Scénario d’alarmes . . . . . . . . . . . . . .
5.2.4 Alarme VXCore (VirtualAccess) . . . . . .
5.2.5 Analyse intelligente de l’image (VXSmart) .
5.2.6 Alarme intrusion . . . . . . . . . . . . . . .
5.3 Configuration d’un module I/O . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
16
16
19
19
20
21
21
22
23
25
6 Programmation
6.1 Programmation des évènements systèmes . . . .
6.2 Configuration des calendriers . . . . . . . . . . .
6.3 Configuration des agents de sécurité virtuels . . .
6.4 Configuration des agents de supervision système
6.5 Configuration des actions systèmes . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
26
. 26
. 27
. 28
. 31
. 31
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
7 Gestion des utilisateurs
32
7.1 Administrateur système maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
7.2 Administrateur système vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
7.3 Utilisateur du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
8 Journaux systèmes
38
8.1 Journaux des connexions utilisateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
1
1
Pré-requis caméras / flux vidéo
VXCore peut gérer jusqu’à 3 flux vidéo H.264 ou MJPEG par caméra IP, en utilisant les protocoles HTTP /
HTTPS / RTSP (UDP/TCP).
1.1
Flux vidéo MJPEG
Les flux vidéo MJPEG ne nécessitent pas de configuration particulière pour fonctionner directement avec VXCore.
1.2
Flux vidéo H.264
Les flux vidéo H.264 nécessitent un paramétrage de base pour qu’ils puissent fonctionner correctement dans
VXCore.
Entêtes de configuration des images
Les caméras devront être configuré pour une diffusion vidéo continue et non pour une diffusion à la demande
en session unique (comme avec une ”Webcam” IP).
La plupart des caméras IP du marché sont déjà configurées en ce sens et ne nécessiteront aucune intervention.
Mais il existe malheureusement toujours des exceptions chez les constructeurs.
Concrètement, chaque bloc d’image devra intégrer les entêtes de configuration des images :
SPS (Sequence Parameter Set) et PPS (Picture Parameter Set)
Ces entêtes permettront à un système externe d’afficher les images correctement, en lisant directement dans le
flux vidéo les paramètres de décodage des images (par exemple : la résolution et le frame rate vidéo).
Remarque : avec les caméras IP AXIS, il existe une option cachée dans les paramètres avancées pour activer
ces entêtes dans les flux vidéo H.264 : ”PS Enabled”.
Caméra > Setup > System Options > Advanced > Plain Config > Image > PS enabled
Paramètres Intra-Frame
Pour obtenir une réactivité et un affichage optimal des flux vidéo dans VXCore, vous devez configurer vos
caméras et les flux vidéo avec l’insertion d’une image de référence toutes les secondes (paramètres Intra-Frame
ou taille de GOP).
(a) Caméra VIVOTEK
(b) Caméra SONY
(c) Caméra AXIS
Figure 1 – Exemple de configuration Intra-Frame pour différents modèles de caméras
Si votre modèle de caméra ne permet pas de configurer directement le temps d’insertion des Intra-Frame et vous
demande une longueur de GOV : vous devez renseigner une taille de GOV qui sera égale au frame-rate de votre
flux vidéo (exemple : flux vidéo à 23 images/seconde = GOV de 23 = 1 Intra-Frame par seconde).
2
2
Configuration des caméras IP
VXCore utilise un système d’intégration des caméras IP qui lui permet de gérer efficacement la plupart des
modèles du marché.
VXCore est une solution qui s’installe derrière un parc caméra déjà configuré (adresse IP, flux
vidéo, réglages d’images, . . .).
VXCore n’intègre pas de module de réglage de paramètres propre à chaque constructeur de
caméra IP, il est avant tout un enregistreur de flux vidéo.
Une caméra est configurée dans VXCore via la création d’un ”modèle” qui précise bien les flux vidéo qui seront
ouvert et traités par le système. VXCore peut gérer jusqu’à 3 flux vidéo MJPEG ou H.264 par caméra, via de
multiples protocoles réseaux (HTTP, HTTPS, RTSP, . . .).
Chaque flux vidéo sera dé-multiplexé et synchronisé dans la mémoire interne du système, appelée ”Proxy Vidéo”. Cette technologie permet de n’ouvrir qu’un seul flux vidéo par caméra et de le rediffuser sans limite aux
utilisateurs (les limites seront fixées par les capacités de traitement du serveur).
VXCore sera aussi capable d’enregistrer en simultané les trois flux vidéo pour optimiser la consultation.
Exemple de configuration du Proxy Vidéo d’une caméra IP :
Vidéo 1 - Flux vidéo H.264 : 1280x720 - 16 img/s - 2.10 Mbits/s
Vidéo 2 - Flux vidéo H.264 : 640x480 - 8 img/s - 0.13 Mbits/s
Vidéo 3 - Flux vidéo MJPEG : 352x288 - 25 img/s - 2.47 Mbits/s
Tous les flux vidéo gérés par le système pourront être automatiquement affectés pour la visualisation via des
accès réseau particuliers, comme sur le réseau local (LAN) ou les accès distant par Internet (WAN).
Exemple de configuration pour la visualisation des flux vidéo :
Visualisation flux vidéo via réseau LAN
Flux vidéo 1 - H.264 : 1280x720 - 16 img/s
Visualisation flux vidéo via réseau WAN (Internet)
Flux vidéo 3 - MJPEG : 352x288 - 8 img/s
Visualisation flux vidéo via réseau MOBILE (smartphone)
Flux vidéo 3 - MJPEG : 352x288 - 3 img/s
Visualisation flux vidéo sur mur d’images VXVIEW
Flux vidéo 2 - H.264 : 640x480 - 8 img/s
VXCore ne dispose d’aucune limite de gestion en terme de flux vidéo, que ce soit par la taille ou la résolution
d’image (exemple : vidéo Full HD 1920x1080), par le débit d’image (exemple : vidéo à 60 images/secondes) ou
par la bande passante (exemple : flux vidéo MJPEG 5 mégapixels à 50 Mbits/seconde).
Les limites seront fixées par les capacité de traitement du serveur, comme pour la rediffusion des flux vidéo.
2.1
Définitions courantes
– Codec vidéo : algorithme de compression/décompression des images vidéo. Le choix du codec et de l’algorithme vont déterminer les performances d’encodage/décodage et la taille ou le débit du flux vidéo.
Exemples de codecs vidéo : MJPEG, H.264, MPEG4, . . .
– Protocole de transport vidéo : méthode de transmission des images vidéo sur le réseau IP. Les codecs
vidéo ne sont pas tous compatibles avec les mêmes protocoles de transport.
Exemples de protocole de transport : HTTP, RTSP over TCP, RTSP over UDP, . . .
3
– Conteneur vidéo ou format de fichier : méthode d’écriture et de lecture des données vidéo dans un fichier
informatique. Les codecs vidéo ne sont pas tous compatibles avec les mêmes conteneur de fichier.
Exemples de conteneur vidéo : avi, mp4, mov, . . .
2.2
Configuration d’un modèle de caméra
Avant de pouvoir ajouter une caméra dans VXCore et de pouvoir la visualiser ou l’enregistrer, vous devez
d’abord créer un modèle de caméra (section Configuration/Caméras IP/Configuration des modèles de caméras).
Figure 2 – Interface de configuration d’un modèle de caméra
Un modèle de caméra rassemble tous les éléments nécessaire par VXCore pour la gestion des flux vidéo, des
options propriétaires ou des commandes CGI/IO.
2.2.1
Nom et options propriétaires
Un modèle de caméra est défini par un constructeur et un nom de modèle, comme par exemple ”SONY RS86”,
constructeur ”SONY” et modèle ”RS86”.
Le choix du modèle est important, car il permet d’activer certaines fonctionnalités propriétaires des caméras
qui ont été spécialement intégré dans VXCore, notamment les drivers PTZ (pour contrôler les caméras dômes).
4
2.2.2
Configuration du Proxy Vidéo
La configuration du Proxy Vidéo va déterminer quels flux vidéo seront ouvert entre la caméra et le serveur
VXCore (jusqu’à 3 flux vidéo par caméra).
Pour configurer le Proxy Vidéo de VXCore, vous devez :
1. Configurer tous les flux vidéo dans vos caméras ou encodeurs IP
2. Renseigner dans VXCore les adresses réelles de ces flux dans un modèle de caméra
– Codec vidéo / Protocole : défini le codec vidéo et le transport du flux vidéo entre la caméra et le serveur
VXCore. Les protocoles de transport vidéo peuvent être différents selon le choix du codec vidéo (MJPEG ou
H.264).
– Port vidéo : permet de définir un port vidéo différent selon la configuration de la caméra. S’il est laissé vide,
VXCore utilisera les ports par défaut des protocoles de transport : HTTP (80), HTTPS (443), RTSP
(554).
– Adresse du flux vidéo (URI) : renseigne l’adresse absolue du flux vidéo, commençant par un slash et
pouvant contenir différents paramètres.
Exemple : ”/axis-media/media.amp ?videocodec=h264&duration=0&fps=10&resolution=320x180”
– Désactivé : cette option permet de désactiver la gestion du flux vidéo, comme s’il n’était pas configuré, mais
en conservant la configuration.
Consultez les documentations constructeurs de vos modèles de caméras pour connaitre précisément les adresses des flux et les protocoles vidéo supportés.
VXCore intègre par défaut une liste générique de modèles de caméras, permettant de s’inspirer pour la configuration.
Important : un système VXCore maintiendra ouvert en permanence tous les flux vidéo configurés
(MJPEG et H.264). Votre architecture réseau doit donc être dimensionnée en ce sens.
5
2.2.3
Configuration des commandes CGI/IO
Une commande CGI/IO est une requête envoyée par le serveur VXCore vers une caméra. Cette requête sera
utilisée pour actionner une commande spécifique ou faire une action dans la caméra (exemple : activation d’un
contact sec, allumer les LEDs intégrées, jouer un fichier son embarqué, . . .).
Consultez les documentations constructeurs de vos modèles de caméras pour connaitre précisément les adresses et les paramètres des commandes CGI compatibles.
VXCore permet de configurer jusqu’à 4 commandes CGI/IO par modèle de caméra. Ces commandes pourront
ensuite être activées ou non pour des actions utilisateurs ou systèmes.
– CGI Method : défini la méthode de transmission des paramètres de la requête à la caméra.
– CGI URI - ON/PULSE : renseigne l’adresse de la requête pour activer l’action, avec les éventuels paramètres.
Exemple : ”/axis-cgi/io/lightcontrol.cgi ?action=L1 :-100”
– CGI URI - OFF : renseigne l’adresse de la requête pour désactiver l’action, avec les éventuels paramètres.
Si non renseignée, le système activera seulement la requête ”ON” de l’action (mode impulsion).
Exemple : ”/axis-cgi/io/lightcontrol.cgi ?action=L1 :-0”
2.2.4
Configuration des modes vidéo
Il est possible de configurer directement les flux vidéo dans le modèle de caméra.
Grâce à ce paramétrage, VXCore configurera automatiquement les modes vidéo associés pour toutes les nouvelles caméras de même modèle ajoutées dans le système.
Ce paramétrage automatique pourra être ensuite adapté manuellement pour chaque caméra.
2.2.5
Export/Import de modèles de caméras
VXCore dispose d’une fonctionnalité intéressante d’import/export des modèles de caméras.
Chaque modèle de caméra pourra être exporté d’un système VXCore et ré-importé dans un autre via l’interface
Web.
6
2.3
Configuration d’une caméra IP
Avant d’ajouter une caméra ou un encodeur vidéo IP dans VXCore, vous avoir devez préalablement configuré
un modèle de caméra.
Figure 3 – Configuration d’une caméra IP
2.3.1
Paramètres de base
Paramètres de base pour la configuration d’une caméra IP.
– Nom identifiant : nom utilisé pour identifier la caméra dans le système. Évitez les accents et les caractères
spéciaux qui peuvent parfois poser des problèmes d’encodage et d’affichage avec les anciens navigateurs Web.
– Modèle de caméra : choix du modèle de caméra précédemment créé dans le système.
– Adresse IP ou Hostname : adresse IP statique de la caméra ou l’encodeur IP, elle peut être locale ou
distante. Si vous spécifiez un ”hostname” statique ou dynamique (exemple : dyndns.org), VXCore renseignera
et mettra à jour automatiquement le champ d’adresse IP.
– Port de connexion : port par défaut de contrôle de la caméra ou l’encodeur IP. Si aucun port spécifique
n’est configuré pour les flux vidéo dans le modèle de caméra, VXCore utilisera ce port pour les requêtes HTTP
ou HTTPS des flux vidéo.
– Authentification : défini le nom d’utilisateur et le mot de passe pour accéder aux flux vidéo et aux commandes CGI de la caméra.
7
2.3.2
Paramètres avancés
Paramètres avancés pour la configuration d’une caméra IP.
– Enregistrement pré alarme : en enregistrement sur alarme, permet de régler la période pré-enregistrement
de la caméra. Cette période correspond à la rétention forcée des enregistrements vidéo avant le déclenchement
d’une alarme. La période post-enregistrement se configure directement dans les alarmes, comme une caméra
peut être associée à plusieurs alarmes.
– Enregistrement sécurisé : en enregistrement sur alarme, permet de régler la période de rétention sécurisée des enregistrements vidéo. Le système ne procédera a aucune suppression de fichiers vidéo dans cette
période sécurisée, même si aucune alarme ne s’est déclenchée. La suppression des éventuels enregistrements
hors alarme se ferra après cette période.
– Quota de stockage : cette option permet de limiter le stockage vidéo de la caméra. Si non spécifié, le temps
de stockage de la caméra dépendra de l’espace de stockage vidéo total et du nombre de caméras enregistrées.
Remarque : Ces options seront automatiquement désactivées en mode enregistrement séquentiel (HSR). Consultez la documentation d’administration de VXCore pour obtenir plus d’informations.
2.3.3
Commandes CGI/IO
Cette option ne s’activera que si votre modèle de caméra a été configuré avec une ou plusieurs commandes
CGI/IO.
Figure 4 – Configuration des options CGI/IO des caméras
Pour les commandes CGI configurées dans le modèle de caméra, VXCore vous permet de configurer :
– Temps d’activation : défini le temps d’activation de la commande CGI ou l’activation dans la cas de la
gestion d’une commande CGI en mode ”pulsation”.
– Type de commande : défini quel est le type de commande CGI, soit utilisateur, soit système, soit les deux.
Une commande CGI utilisateur sera visible et activable via l’interface Web. Une commande CGI système sera
uniquement visible dans la configuration des agents de sécurité ou des actions systèmes. Une commande CGI
utilisateur et système permettra d’activer les deux modes.
– Nom bouton contrôle : cette option permet de définir la bulle de légende qui apparaitra au survol du nom
du bouton de contrôle (dans le cas d’une commande CGI utilisateur).
2.3.4
Analyse vidéo intelligente
VXCore dispose de plusieurs fonctionnalités et algorithme d’analyse vidéo, qui permettra de créer des scénarios
d’alarmes très précis ou d’optimiser les recherches dans le système.
Il existe deux types de configurations d’analyse vidéo :
– VXSMART
Algorithmes et analyse vidéo intelligence directement intégrée au système VXCore
– SONY DEPA
Utilisation de l’intelligence embarquée SONY DEPA/ADVANCED (si votre caméra est compatible)
Vous devez aussi disposer d’une ou plusieurs licences VXSmart disponible pour activer les fonctionnalités d’analyse vidéo intelligentes :
1 caméra intelligente = 1 licence VXSmart
8
VXCore vous permettra ensuite de configurer jusqu’à 10 filtres intelligents par caméra.
Les filtres intelligents et leurs fonctionnalités sont expliqués en détail dans la documentation ”VXSmart”.
2.3.5
Proxy TCP dynamique
Le proxy TCP dynamique est une fonctionnalité de redirection automatique des ports du serveur VXCore vers
les ports des caméras IP. Cela permet aux utilisateurs de se connecter directement sur les interfaces des caméras
IP, en utilisant VXCore comme passerelle, même si elles sont situées sur un réseau complétement différent.
Le proxy TCP est appelé ”dynamique” car il ouvre les ports du firewall ”à la volée” en fonction des demandes
utilisateurs.
(a) Clic sur l’adresse IP d’une caméra dans l’interface (b) Ouverture d’une nouvelle page, redirigée automatiquement
utilisateur
sur l’interface de la caméra IP
Figure 5 – Principe de fonctionnement du proxy TCP dynamique
Le port de connexion de VXCore est défini par l’administrateur root et sera redirigé automatiquement sur le
port de contrôle défini dans les paramètres de base de la caméra (en général le port 80 pour une caméra IP).
Il est possible de désactiver la fonctionnalité du proxy TCP en décochant la case correspondante.
L’URL HTTP de redirection permet de définir un chemin absolu qui sera automatiquement ajouté dans l’adresse
de redirection à chaque demande utilisateur. La redirection vers les interfaces des caméras ne fonctionne qu’avec
le protocole HTTP.
Par défaut, VXCore ouvrira la page index ”/” de la caméra (exemple : http ://10.10.20.101/).
Exemple de chemin absolu pour ouvrir directement l’interface de configuration d’une caméra AXIS :
”/operator/basic.shtml”
VXCore ouvrira alors la page ”/operator/basic.shtml” de la caméra : http ://10.10.20.101/operator/basic.shtml.
Attention : le proxy TCP ne permettra pas de visualiser un flux vidéo d’une caméra utilisant un
port différent.
Par exemple, une caméra qui utilisera un port de contrôle Web (80) et un service de streaming RTSP (554) ne
pourra pas rediriger son flux vidéo via le proxy TCP de VXCore. Elle devra supporter de diffuser la vidéo en
utilisant le même port que le contrôle Web (avec le RTSP over HTTP par exemple).
La fonctionnalité de proxy TCP a été conçue pour permettre un accès rapide aux interfaces des caméras ou
encodeurs vidéo, dans un but de réglage des paramètres. Si vous recherchez l’utilisation des fonctionnalités
complètes des caméras, utilisez un accès direct via le réseau.
9
3
Configuration des flux vidéo
VXCore permet une configuration souple et précise de la diffusion des flux vidéo en provenance des caméras ou
des encodeurs IP.
Figure 6 – Configuration des modes vidéo des caméras
Comme expliqué dans la section précédente, VXCore peut gérer jusqu’à 3 flux vidéo MJPEG ou H.264 par
caméra, via de multiples protocoles réseaux (HTTP, HTTPS, RTSP, . . .).
Chaque flux vidéo sera dé-multiplexé et synchronisé dans la mémoire du système, appelée ”Proxy Vidéo”. Cette
technologie n’ouvre qu’un seul flux vidéo sur la caméra et permet de le rediffuser sans limite aux utilisateurs
(les limites seront fixées par les capacité de traitement du serveur).
Lorsque les différents flux vidéo des caméras ont été correctement configurés, il est alors possible de spécifier
dans quels cas ils seront utilisés.
Important : un système VXCore maintiendra ouvert en permanence tous les flux vidéo configurés
(MJPEG et H.264). Votre architecture réseau doit donc être dimensionnée en ce sens.
Il existe plusieurs catégories de flux vidéo dans VXCore :
– Enregistrement
Défini les flux vidéo qui seront utilisés pour l’enregistrement vidéo des caméras.
– Visualisation en qualité optimale (LAN)
Défini les flux vidéo qui seront utilisés sur le réseau local (LAN), avec une bande passante maximum.
– Visualisation en qualité réduite (WAN)
Défini les flux vidéo qui seront utilisés sur le réseau distant (WAN), avec une bande passante minimale.
– Visualisation en qualité mobile
Défini les flux vidéo qui seront utilisés pour les terminaux ”mobile” (type smartphone), avec une bande passante minimale (type réseau 3G/4G).
– Visualisation sur écran VXView : défini les flux vidéo qui seront utilisés pour la diffusion vidéo sur les
écrans vidéo VXView.
VXCore détecte automatiquement la connexion réseau des utilisateurs : réseau local (LAN), réseau distant
(WAN) ou mobile. Cette détection s’opère à partir de la configuration des interfaces réseau du système et du
type d’interface utilisé (Web, Application, . . .).
10
VXCore pré-sélectionne ensuite un flux vidéo qui sera adapté à la connexion réseau de l’utilisateur : un flux
vidéo en qualité optimale pour les accès en réseau local (LAN) ou un flux vidéo en qualité réduite pour les accès
distants (WAN) ou encore un flux vidéo adapté à la consultation sur un smartphone connecté en 3G.
Important : seuls les flux vidéo MJPEG permettent un réglage du Frame rate dans VXCore.
Les flux vidéo H.264 doivent être diffusés à l’identique par le système pour éviter les erreurs de
décodage.
Flux vidéo H.264 à 25 images/seconde dans la caméra = Enregistrement à 25 images/seconde = Visualisation à 25 images/seconde.
Le système dispose d’une fonctionnalité de ”clonage”, qui va recopier la configuration des flux vidéo d’une caméra
à l’ensemble des caméras de modèle identique.
Remarque : Si aucun flux de visualisation n’est configuré pour une caméra, VXCore sélectionnera le premier
flux vidéo disponible pour l’ensemble de la visualisation.
Enregistrement des caméras
VXCore permet d’enregistrer n’importe quel flux vidéo configuré de chaque caméra, en MJPEG ou H.264 (jusqu’à 3 flux vidéo en simultané par caméra).
Il n’existe aucune limitation sur la charge de l’enregistrement, que ce soit par la taille de l’image (résolution),
le débit d’image (Frame rate) ou le débit de données (bande passante). Les limitations seront fixées par les
capacités physiques du serveur et surtout par les performances de la chaine de stockage (choix des disques dur,
configuration RAID, performances des contrôleurs, . . .).
L’avantage d’enregistrer plusieurs flux vidéo en parallèle est de permettre une consultation des enregistrements
vidéo très optimisée avec une bande passante limitée (comme par exemple par Internet).
11
4
Fonctions PTZ
VXCore intègre des fonctionnalités spécifiques pour la gestion des caméras PTZ compatibles.
Pour activer les fonctionnalités PTZ d’une caméra, il suffit de sélectionner le bon driver dans le modèle de
caméra. VXCore se chargera alors de convertir les actions utilisateurs en commandes PTZ compatibles et de les
transmettre à la caméra.
Important : pour contrôler et configurer les caméras PTZ, VXCore doit disposer d’un accès
avec droits d’accès administrateur. L’identifiant et le mot de passe d’accès doivent être configuré
correctement dans les paramètres de la caméra.
4.1
Intégration PTZ
Liste des fonctionnalités PTZ natives disponible dans VXCore :
– Gestion des presets
Permet la création, la modification, la suppression et l’appel des presets de la caméra PTZ.
– Déplacement relatif
Déplace la caméra PTZ avec des mouvements simple : left, right, top, left, upleft, upright, topleft, topright,
tele, wide.
– Déplacement continu
Déplace la caméra PTZ en restant appuyé sur les boutons et stoppe les mouvements au relachement.
Ce mode est aussi utilisé par un contrôle PTZ en mode ”Joystick”.
– Zoom min/max (absolu)
Repositionne le zoom de la caméra au maximum ou au minimum
Un clic droit dans la vidéo appellera la fonction zoom minimum.
– Centrer sur clic
Repositionne la caméra PTZ et centre la vue en fonction d’un clic utilisateur dans la vidéo
– Zoom sur zone
Repositionne la caméra PTZ et zoom sur une zone de l’image en fonction d’une sélection de zone utilisateur
dans la vidéo
– Focus
Gestion du focus de la caméra : mode manuel (Far, Near, Stop) ou Autofocus
– Autotracking
Gestion des fonctionnalité d’autotracking des mouvements de la caméra
Figure 7 – Sélection d’une zone dans la vidéo d’une caméra PTZ compatible
12
4.2
Caméras PTZ compatibles
Un driver PTZ n’inclut pas forcément toutes les fonctionnalités native disponibles dans VXCore. Les fonctionnalités disponibles seront liées au modèle de caméra PTZ (chaque constructeur dispose de ses propres
fonctionnalités).
Liste des fonctionnalités et des modèles de caméras PTZ compatibles avec VXCore (version 5.5) :
Constructeur
Version/Firmware
Gestion des presets
Déplacement relatif
Déplacement continu
Zoom min/max
Centrer sur clic
Zoom sur zone
Focus
Autotracking
AXIS
Firmwares
4.47/5.x
oui
oui
oui
oui
oui
oui
oui
-
SONY
4ème/5ème
générations
oui
oui
oui
oui
oui
oui
oui
-
Constructeur
Version/Firmware
Gestion des presets
Déplacement relatif
Déplacement continu
Zoom min/max
Centrer sur clic
Zoom sur zone
Focus
Autotracking
PANASONIC
WV Series
oui
oui
oui
oui
oui
oui
oui
oui
VIVOTEK
7000v2 series
8000 series
oui
oui
oui
oui
oui
-
SAMSUNG
STW1
oui
oui
oui
oui
-
SANTEC
?
?
oui
oui
oui
oui
oui
oui
-
SAMSUNG
STW2
oui
oui
oui
oui
oui
-
VXCore adaptera dynamiquement son interface en fonction de chaque modèle de caméra et de ses possibilités
de contrôle PTZ.
13
4.3
Configuration du contrôle PTZ propriétaire
Dans certains cas, il est nécessaire d’utiliser le contrôle propriétaire d’une caméra PTZ à la place du contrôle
intégré de VXCore.
Par exemple : pour contrôler une caméra PTZ avec un Joystick ou utiliser des fonctionnalités propriétaire spécifiques (Multicast, Audio, . . ., ...).
VXCore permet d’intégrer directement dans son interface Web le contrôle ActiveX du constructeur de la caméra,
en utilisant la fonctionnalité de Proxy TCP pour rediriger les commandes PTZ.
Important : cette fonctionnalité est obsolète et sera prochainement supprimée de la solution
VXCore.
4.3.1
Contrôle PTZ propriétaire SONY
Pour intégrer directement le contrôle ActiveX SONY dans l’interface Web de VXCore, vous devez spécifier :
– Qualité optimale - réseau LAN
Codec et transport du flux vidéo qui sera utilisé pour la visualisation et le contrôle PTZ en qualité optimale
(réseau LAN).
– Qualité réduite - réseau WAN
Codec et transport du flux vidéo qui sera utilisé pour la visualisation et le contrôle PTZ en qualité réduite
(réseau WAN).
4.3.2
Contrôle PTZ propriétaire AXIS
Pour intégrer directement le contrôle ActiveX AXIS dans l’interface Web de VXCore, vous devez spécifier :
– Taille du plugin
Règle la taille du plugin ActiveX dans l’interface.
– Type de contrôle
Défini le comportement par défaut du contrôle PTZ : normal ou Joystick.
– Qualité optimale - réseau LAN
Adresse du flux vidéo qui sera utilisé pour la visualisation et le contrôle PTZ en qualité optimale (réseau LAN).
– Qualité réduite - réseau WAN
Adresse du flux vidéo qui sera utilisé pour la visualisation et le contrôle PTZ en qualité réduite (réseau WAN).
14
4.4
Configuration des presets PTZ
Les presets des caméras PTZ se configure directement dans l’interface utilisateur de VXCore.
La configuration des presets nécessite un compte utilisateur ou administrateur disposant des droits d’accès
adéquats.
4.5
Configuration des rondes PTZ
Une ronde PTZ est un cycle composé de plusieurs positions ”preset” d’une caméra PTZ.
Il existe deux types de rondes PTZ dans VXCore :
– Ronde ”active”
Ronde en mouvement permanent, qui va appeler chaque preset PTZ configuré et marquer un temps de pause
pré-défini. Reprise automatique de la ronde après un contrôle PTZ utilisateur.
– Ronde ”home”
Ronde en attente sur une position pré-définie ”home”, déplacement seulement en cas d’alarme associée. Replacement automatique sur la position home après un contrôle PTZ utilisateur.
Lorsque le système contrôle une ronde PTZ, il la place automatiquement en pause lorsqu’un utilisateur repositionne la caméra ou appelle un preset PTZ dans l’interface Web. Le temps de pause avant la reprise de la ronde
est paramétrable.
Il est possible d’associer des déclenchements d’alarmes à chaque position ”preset” des rondes PTZ. VXCore
ajustera alors le comportement de la ronde en fonction des déclenchements d’alarmes.
Comportement de la ronde ”active” sur alarme
Descriptif du comportement de la ronde ”active” sur déclenchement d’alarme associé :
– Comportement hors alarme
La ronde se positionnera sur chaque preset configuré en marquant le temps de pause défini.
– Comportement si déclenchement d’alarme
La ronde se placera automatiquement sur le preset associé à l’alarme et y stationnera tant que l’alarme restera
active. Dans le cas d’un nouveau déclenchement d’alarme, la ronde sera repositionnée, et ainsi de suite.
– Remise à zéro
Ce n’est que lorsque toutes les alarmes associées seront revenues à l’état zéro que la ronde poursuivra son
cycle initial.
Comportement de la ronde ”home” sur alarme
Descriptif du comportement de la ronde ”home” sur déclenchement d’alarme associé :
– Comportement hors alarme
La ronde stationnera sur la position ”home” configurée (preset numéro 1).
– Comportement si déclenchement d’alarme
La ronde se placera automatiquement sur le preset associé à l’alarme et y stationnera tant que l’alarme restera
active. Dans le cas d’un nouveau déclenchement d’alarme, la ronde sera repositionnée, et ainsi de suite.
– Remise à zéro
Ce n’est que lorsque toutes les alarmes associées seront revenues à l’état zéro que la ronde stationnera à
nouveau sur la position ”home”.
15
5
Alarmes / détections
VXCore intègre beaucoup de fonctionnalité permettant de générer et de centraliser les évènements d’alarmes.
Les alarmes peuvent provenir d’algorithmes de détection d’image simple ou intelligent, ou encore d’appareils
physique connectés au réseau IP (détecteur IR, barrière infrarouge, . . .).
Figure 8 – Visualisation du journal d’une alarme dans l’interface utilisateur
Une alarme configurée dans VXCore permettra une multitude de fonctionnalités intéressantes :
–
–
–
–
–
–
–
–
Galerie d’image visuelle des déclenchements alarmes
Génération de mini séquences vidéo d’alarmes
Enregistrement vidéo sur alarme
Recherche et positionnement simplifiée dans les enregistrements vidéo
Déclenchement d’actions systèmes (ouverture/fermeture de contacts secs)
Déplacement automatique des caméras PTZ
Envoi d’alertes Email avec pièces jointes (photos, vidéos)
...
5.1
Fonctionnalités des alarmes
Chaque alarme permet d’être configurée de manière indépendante, avec des options pouvant influer sur son
comportement.
Période de maintien forcée
Cette période permet de configurer la valeur minimale d’activation d’une alarme. Une alarme en état ”ON” ne
se désactivera pas avant cette période. Si un nouveau signal d’alarme est réceptionné par le système pendant
cette période, la valeur actuelle sera automatiquement remise à zéro, sans déclencher de nouvelle journalisation
et de stockage d’une nouvelle photo.
La période de maintien forcé affecte directement les valeurs ”post-alarme” des enregistrements vidéo programmés sur alarme. Tant qu’une alarme reste active, toutes les caméras qui lui sont associées seront maintenues en
enregistrement.
Caméra associée
La caméra associée permet au système de lier automatiquement les images d’une caméra aux évènements
d’alarmes. Une caméra n’est pas forcément liée à une seule alarme, il est possible de l’associer à plusieurs alarmes.
Une caméra associée à une alarme permettra d’activer plusieurs fonctionnalités du système :
16
– Ouverture de la caméra ”live”
En cas d’alarme, un bouton permettra à l’utilisateur de visualiser directement la caméra vidéo associée.
– Sélection de l’enregistrement vidéo de la caméra
Le système positionnera automatiquement la lecture des enregistrements vidéo disponibles de la caméra vidéo
associée.
– Enregistrement vidéo sur alarme
La caméra associée pourra être configurée en enregistrement sur alarme. La caméra sera enregistrée ou non,
en fonction de l’état de toutes ces alarmes associées. Le temps d’enregistrement ”post-alarme” dépendra aussi
du réglage et de l’état de toutes les alarmes associées.
– Galerie d’image
Une galerie d’image sera générée automatiquement pour tous les déclenchements d’alarmes.
– Séquences vidéo d’alarmes
Le système sera capable de générer des mini-séquences vidéo permettant d’accélérer et fiabiliser les levées de
doutes des déclenchements d’alarmes.
Horaires d’activation
Chaque alarme peut être configurée sur une ou plusieurs plage horaire. Par défaut, une alarme est activée en
permanence 24h/24. Pour configurer une nouvelle plage horaire, vous devez avoir préalablement ajouter des
calendriers dans le système.
Consultez la section ”Programmation/Gestion des calendriers” du manuel pour plus de détails sur la configuration des calendriers.
Journal des alarmes
Le journal des alarmes est une fonctionnalité très importante dans le système VXCore. Elle permet une journalisation efficace des évènements d’alarmes, tout en conservant des informations très utiles :
– Date et heure de début et de fin d’alarme
Pour chaque évènement d’alarme, la date et heure de début et de fin d’alarme seront conservés.
– Levée de doute
La date et heure ainsi que l’utilisateur ayant fait la levée de doute seront conservés.
– Photo de l’alarme
Le système associera une photo à chaque déclenchement d’alarme. Si cette photo est en qualité suffisante,
l’utilisateur sera capable d’y zoomer pour identifier des détails.
– Séquence vidéo de l’alarme
Le système générera une mini-séquence vidéo extraite des enregistrements vidéo, facilitant la levée de doute.
La journalisation des alarmes permettra aussi un positionnement plus efficace dans la lecture ou la recherche
d’un enregistrement vidéo.
La rétention maximale du journal des alarmes est de 30 jours.
En mode automatique, la durée du journal sera réglée sur la rétention des enregistrements vidéo de la caméra
associée (exemple : si la caméra ne dispose que de 3 jours d’enregistrement vidéo, l’historique du journal des
alarmes sera aussi de 3 jours).
17
Points de vues
Le journal des alarmes peut se doter d’une fonctionnalité à multiples points de vue, permettant de visualiser
conjointement des séquences vidéo prises à un instant donné par des caméras situées dans une même zone géographique.
Ce système multi-vue rassemble directement dans l’interface de gestion des alarmes, des images extraites des
enregistrements vidéo chronologiquement proches et provenant de plusieurs caméras surveillant une même zone.
A titre d’exemple, cette fonction permettra de générer une alarme multi-vue correspondant au cheminement
d’une voiture dans un parking. Elle pourra aussi servir à renforcer la sécurité d’une sortie d’immeuble en multipliant les angles de vue, sans multiplier le nombre d’alarme. Dans ce type de mise en œuvre, la levée de doute
nécessite la vérification de chaque séquence vidéo et s’en trouve ainsi beaucoup plus efficace.
Les points de vue apportent plusieurs fonctionnalités intéressantes :
– Levée de doute instantanée et multi-vue pour une alarme (plusieurs images stockées dans le journal des
alarmes)
– Extraction automatique des images des enregistrements vidéo (pas de trafic réseau vers les caméras)
– Fonction de recalage temporel des images des points de vues (exemple : photo du parking 5 secondes après
l’alarme du portail d’entrée)
– Consultation et stockage des séquences vidéos associées des différents points de vue directement dans le journal
des alarmes (avec gestion automatique du recalage temporel)
– Enregistrement sur détection automatique des caméras points de vue associées aux alarmes
– Support de la gestion des points de vue sur les serveurs locaux ou distants (VXCore Corporate)
Il est possible de configurer 4 caméras points de vue par alarme, avec un recalage temporel possible de -60
secondes à +60 secondes.
Consultez la documentation utilisateur de VXCore pour une description complète du fonctionnement des points
de vue.
18
5.2
Types d’alarmes
VXCore permet de créer plusieurs types d’alarmes, correspondant à la majorité des besoins pouvant être rencontrés. Chaque alarme pourra être journalisée, permettant de connaı̂tre les dates et heures de début/fin, si la
levée de doute a été fait et par qui, et aussi d’associer automatiquement des images ou des vidéos.
Figure 9 – Choix du type d’alarme à configurer
5.2.1
Alarme par détection de mouvement
Ce type d’alarme permet d’activer un algorithme de détection directement dans l’image des caméras configurées
dans VXCore.
Cet algorithme de détection est une version simplifiée de l’algorithme de détection intelligent VXSmart, mais qui
permet d’obtenir des résultats bien plus efficace que la plupart des fonctionnalités de détection de mouvement
intégrées dans les caméras IP.
Figure 10 – Alarme par détection de mouvement
L’avantage de ce type d’alarme est que la configuration se fait uniquement dans VXCore, vous ne devez rien
configurer dans la caméra. Il suffit simplement qu’un flux vidéo soit configuré sur le serveur.
Pour configurer une alarme par détection de mouvement, sélectionnez simplement la caméra associée pour l’analyse. Le système se chargera de sélectionner automatiquement le flux vidéo le mieux adapté pour la détection
de mouvement (pas besoin d’utiliser un flux vidéo Full-HD à 30 images/seconde).
Lorsque l’algorithme de détection de mouvement est actif pour une caméra, un message sera indiqué dans la
liste détaillée des caméras, à coté des flux vidéo.
19
Figure 11 – Status des flux vidéo et des messages des algorithmes d’analyse
Remarque : la configuration des alarmes par détection de mouvement est limitée à une alarme par caméra.
Si vous avez activé le journal dans la configuration de l’alarme, le système génerera une photo du déclenchement
en entourant dans un cadre rouge translucide le mouvement détecté.
Important : afin de pouvoir générer les photos du journal des alarmes, le système nécessitera que
le flux vidéo 1 de la caméra associé soit en enregistrement.
Figure 12 – Configuration de la détection de mouvement (espace utilisateur)
Il est possible de définir une zone de détection dans l’image et de configurer les paramètres de sensibilité de
l’algorithme directement dans l’espace utilisateur (droits d’accès requis). Si aucune zone de détection n’est
définie, l’algorithme sera activé sur toute l’image.
5.2.2
Alarme réseau
Une alarme réseau est utilisée pour réceptionner un signal d’alarme envoyé par une caméra ou un encodeur via
le réseau TCP/IP.
Important : VXCore n’auto-configure pas les alarmes dans les caméras. Vous devez configurer
manuellement toutes vos caméras pour qu’elles envoient leurs signaux d’alarmes à VXCore.
Le déclenchement de l’alarme peut être fait via les protocoles FTP et/ou HTTP/HTTPS :
Alarme par FTP
Un compte FTP virtuel sera créé sur le serveur VXCore pour réceptionner une image JPEG envoyée par la
caméra. Dès qu’une image sera envoyée par la caméra, VXCore déclenchera l’alarme associée. Chaque caméra
disposera de son propre compte FTP pour envoyer ces images. Les images JPEG envoyées par les caméras
pourront être stockées ou non dans le journal des alarmes du système.
Par défaut, l’identifiant et le mot de passe du compte FTP sont identiques (exemple : login ”alarme1” / password
”alarme1”), mais il est fortement conseillé de le changer pour des raisons de sécurité.
Important : ne configurez jamais vos caméras pour qu’elles envoient plusieurs images sur le compte FTP. Seule
la première image sera utilisée par VXCore pour déclencher l’alarme et la journalisation. Vous pouvez même
20
provoquer des surcharges du réseau, de la caméra ou du serveur si vous configurez un envoi avec un frame rate
trop élevé (exemple : supérieur à 10 images/seconde).
Alarme par HTTP / HTTPS
Le serveur VXCore créera une URI spécifique à l’alarme pour réceptionner le signal en provenance des caméras
(notification simple).
Il suffira de renseigner cette URI avec le chemin d’accès complet (protocole et adresse IP) dans la caméra. A
chaque fois que ce lien sera appelé, VXCore déclenchera l’alarme associée.
Exemple : http ://192.168.1.99/cgi-bin/alarm ?id=ad658563199f8d8c40291735daaf9057
Remarque : cette méthode ne peut pas être utilisée pour envoyer des données au serveur VXCore, comme une
image d’alarme JPEG par exemple.
5.2.3
Scénario d’alarmes
Un scénario d’alarme permet de créer une alarme virtuelle composée de plusieurs alarmes. Cette alarme aura la
particularité de ne se déclencher que lorsqu’un scénario spécifique sera détecté.
Une alarme scénario reprend les mêmes caractéristiques qu’une alarme réseau, elle peut aussi être associée à
une caméra pour créer un journal et une galerie d’image et se configure également sur agenda.
L’alarme scénario sera ensuite composée de plusieurs scénarios d’alarmes qui seront inspectés en fonction de la
configuration.
Un scénario d’alarme peut être activé en fonction des comparaisons logiques ”ET” (AND) et ”OU” (OR) :
– OU : une seule alarme doit être activée
– ET : toutes les alarmes doivent être activées
Par exemple : déclenchement d’un scénario d’alarme SI ”Alarme Porte d’entrée” ET ”Alarme Hall d’entrée”
Si l’alarme comprends plusieurs scénarios, son déclenchement sera aussi fonction des comparaisons logiques ”ET”
(AND) et ”OU” (OR) :
– OU : un seul scénario d’alarme doit être activé
– ET : tous les scénarios d’alarme doivent être activés
Par exemple : déclenchement de l’alarme SI ”scénario d’alarme 1” OU ”scénario d’alarme 2”
Le temps d’activation d’une alarme scénario est automatique est dépend de l’ensemble des alarmes associées.
L’alarme scénario ne se désactivera que lorsque toutes ces alarmes associées seront à l’état Off.
Une alarme scénario peut aussi être configurée avec une mise en/hors surveillance. Consultez la section ”Alarme
intrusion” pour plus de détails.
5.2.4
Alarme VXCore (VirtualAccess)
Une alarme VXCore est une alarme configurée sur un serveur VXCore-Corporate. Elle est liée à une alarme
située sur un autre serveur VXCore-NVR au travers du système VirtualAccess (VPN).
A chaque fois que l’alarme se déclenchera sur le serveur VXCore-NVR, elle sera automatiquement activée sur
le serveur VXCore-Corporate (centralisation).
Si le journal des alarmes est activé sur le serveur VXCore-Corporate, le système synchronisera automatiquement
la photo de l’alarme et éventuellement la séquence vidéo associée du serveur VXCore-NVR.
Le journal des alarmes d’un serveur VXCore-Corporate est totalement indépendant et consolidé avec l’ensemble
des historiques des alarmes de tous les serveurs VXCore-NVR connectés.
21
5.2.5
Analyse intelligente de l’image (VXSmart)
Une alarme intelligente est un évènement spécialement configuré à partir d’un filtre d’analyse des métadonnées
générées par un algorithme d’analyse vidéo (VXSMART ou SONY DEPA).
Avec les filtres intelligents, vous pouvez configurer des alarmes très précises, avec des conditions multiples sur
le comportement et le profil des objets recherchés :
–
–
–
–
–
Zone de détection complexe (polygône)
Filtrage des tailles d’objets (objets trop petits ou trop gros)
Seuil de détection temporel (élimination des objets ”flash”)
Vitesse instantanée (filtrage des objets selon leur vitesse réelle)
Comportement et positionnement (filtrage selon comportement par rapport à la zone de détection : entrée/sortie/traversée . . .)
– Regroupement (filtrage à partir de 2 objets regroupés ou plus)
– Temporisation de détection (déclenchement si stationnement des objets dans la zone)
Figure 13 – Configuration d’un filtre intelligent
Les filtres intelligents et leurs fonctionnalités sont expliqués en détail dans la documentation ”VXSmart”.
22
5.2.6
Alarme intrusion
Une alarme intrusion est forcément liée à un ou plusieurs modules d’entrée/sortie sur IP (module I/O). Consultez
la section ”Configuration d’un module I/O” pour attacher un ou plusieurs modules d’entrées/sorties au système.
VXCore intègre un driver spécifique qui permet d’interfacer en temps réel les contacts d’entrées/sorties d’un
module compatible. Le système sera alors capable d’actions précises en fonction de l’état des contacts, permettant ainsi de créer un mini-système d’alarme anti-intrusion couplé avec les caméras.
La principale différence entre la gestion d’un contact sur un module I/O et un contact de caméra, c’est que le
système connaitra exactement les états d’ouverture et de fermeture du contact en temps réel. En utilisant un
contact de caméra, VXCore ne sera informé que de l’état d’alarme de début et non de l’état d’alarme de fin (la
fin d’alarme étant géré par la période de maintien forcé).
En d’autres termes, une alarme intrusion configurée dans VXCore sera maintenue en état actif aussi longtemps
que le contact du module I/O sera actif.
Exemple avec un contact de porte :
- Quand la porte s’ouvre : l’alarme intrusion s’active (début d’alarme)
- Tant que la porte reste ouverte : l’alarme intrusion reste active (état d’alarme)
- Quand la porte se ferme : l’alarme intrusion se désactive (fin d’alarme)
L’alarme intrusion supporte également le câblage du contact spécial d’autoprotection. Ce contact permet de
relier le dispositif d’autoprotection et de déclencher l’alarme en cas de tentative d’ouverture ou d’arrachage d’un
détecteur IR, par exemple.
L’alarme intrusion permet aussi la surveillance des boitiers I/O en déclenchant les alarmes en cas de défaillance
de l’un d’eux (déconnexion physique ou réseau).
L’alarme intrusion permet aussi de configurer des contacts de mise en/hors surveillance du ou des dispositifs
d’alarmes, avec gestion de temporisation d’entrée/sortie.
Par exemple : le câblage d’un boitier digital ou d’une clé pour désactiver la surveillance d’une zone, et une
temporisation de 30 secondes avant la réactivation de la surveillance de la zone, permettant d’en sortir sans
déclencher l’alarme.
Important : Les contacts secs des modules I/O doivent être câblés en sécurité positive, l’état
normal du contact étant normalement fermé (1).
Il existe plusieurs états de fonctionnement pour une alarme intrusion :
– Alarme On
l’alarme est fonctionnelle et en état d’alarme, le contact est ouvert (0)
– Alarme On - Autoprotection
l’alarme est fonctionnelle et en état d’alarme, le contact d’autoprotection est ouvert (0)
– Alarme On - Défaut système
l’alarme est fonctionnelle et en état d’alarme, le module I/O étant déconnecté du réseau ou inaccessible par
le système
– Alarme Off
l’alarme est fonctionnelle et en état normal, le contact est fermé (1)
– Alarme Off - hors surveillance
l’alarme est désactivée, soit par l’agenda système, soit par un contact de mise hors surveillance
Chaque état d’alarme sera représenté par une icône spécifique dans l’interface Web de VXCore (journal des
alarmes, plans de situation, supervision en direct, . . .).
23
Contacts de déclenchement d’alarme
Pour configurer une alarme intrusion, il sera nécessaire de choisir le contact principal d’alarme, et éventuellement
le contact d’autoprotection. Le contact d’autoprotection sera toujours le contact d’alarme prioritaire.
Il est également possible de configurer un contact de relais d’alarme, qui sera automatiquement couplé avec
l’état de l’alarme intrusion. Ce contact doit être câblé en état normalement ouvert (0).
Exemple : connexion d’un avertisseur sonore ou lumineux.
Contacts de mise hors/en surveillance
Le contact facultatif de mise hors/en surveillance permet de configurer une activation ou une désactivation de
l’alarme intrusion en fonction d’un contact normalement ouvert (0). Si ce contact est actif, l’alarme intrusion
ne se déclenchera pas, sauf dans le cas d’une autoprotection ou d’un défaut système.
Il est également possible de configurer une temporisation d’entrée et de sortie avec le contact de mise en/hors
surveillance. Ces temporisations peuvent être utile pour laisser le temps à un utilisateur d’accéder dans une
zone surveillée afin d’actionner un dispositif de désactivation ou bien de sortir d’une zone surveillée après avoir
actionner un dispositif d’activation.
Figure 14 – Configuration des contacts d’une alarme intrusion
Journal des alarmes
L’alarme intrusion permet l’activation de la fonctionnalité de journalisation qui va archiver tous les évènements,
avec éventuellement des photo et/ou vidéo si une caméra lui a été associée. Le journal conservera aussi le type
d’alarme qui s’est déclenché (alarme normale, autoprotection ou défaut système).
Par contre, la photo qui sera stockée dans le journal des alarmes sera obligatoirement extraite des enregistrements
vidéo de la caméra associée. Aucune photo ”live” ne sera utilisée, du fait de la possibilité de configuration
des temporisations d’entrée/sortie, et d’un décalage du déclenchement de l’alarme si le contact de mise hors
surveillance n’a pas été activé dans le temps imparti. Le système ira donc extraire une photo des enregistrements
à la date et heure exacte du déclenchement d’alarme, avant l’activation des temporisations.
24
5.3
Configuration d’un module I/O
VXCore intègre un driver spécifique qui permet d’interfacer en temps réel les contacts d’entrées/sorties d’un
module compatible.
A l’heure actuelle, le seul module compatible avec VXCore est le boitier I/O sur Ethernet ”BARIX BARIONET”
(http ://www.barix.com).
Important : Avant de configurer le module dans VXCore, vous devez lui attribuer une adresse
IP et activer le port de contrôle TCP en utilisant son interface Web.
(Settings->Control->TCP command port)
Pour connecter un module I/O dans VXCore, renseignez simplement un nom identifiant, son adresse IP et son
port de contrôle TCP. Le module sera automatiquement connecté et le système affichera un état graphique en
temps réel de tous les états de contacts de l’ensemble des modules attachés.
Dès lors qu’un ou plusieurs modules sont attachés au système, vous pouvez configurer l’ensemble des contacts
I/O dans les alarmes intrusions de VXCore.
Figure 15 – Interface de supervision des modules I/O et de leurs contacts
Remarque : les contacts des modules I/O ne peuvent pour l’instant pas être utilisés ailleurs que dans une alarme
intrusion.
25
6
Programmation
VXCore permet une programmation très précise des processus systèmes. Ces processus doivent être programmés
dans l’agenda système.
6.1
Programmation des évènements systèmes
Liste des processus programmables :
– Enregistrement permanent
défini une plage d’enregistrement en continu des caméras
– Enregistrement sur alarme
défini une plage d’enregistrement sur alarme des caméras
– Ronde PTZ
défini une plage de fonctionnement pour une ou plusieurs ronde PTZ
– Agent de sécurité virtuel
défini une plage de fonctionnement pour un ou plusieurs agents de sécurité virtuel
– Agent de supervision système
défini une plage de fonctionnement pour un ou plusieurs agents de supervision
– Action système
défini un horaire d’activation d’une action système
Figure 16 – Choix de la configuration d’un évènement
Pour permettre la programmation des évènements d’enregistrement permanent ou sur alarme, il est nécessaire
de configurer d’abord le mode vidéo d’enregistrement des caméras.
De la même manière, pour programmer un évènements d’enregistrement sur alarme, les caméras doivent avoir
été lié à des alarmes (caméra associée ou caméra point de vue).
Un évènement d’enregistrement permanent ou continu sera toujours prioritaire sur un enregistrement sur alarme.
Chaque administrateur pourra configurer ses propres évènements systèmes.
26
6.2
Configuration des calendriers
VXCore dispose d’une gestion de calendrier unifiée pour l’ensemble du système.
Un même calendrier pourra être utilisé dans plusieurs éléments de configuration :
– Programmation des évènements systèmes (enregistrement, agents, . . .)
– Horaires d’activation des alarmes
– Horaires de connexion autorisés des utilisateurs
Figure 17 – Configuration des calendriers
La modification d’un calendrier affectera tous les éléments de configuration ou il a été utilisé. Les calendriers
sont propres à chaque administrateur.
27
6.3
Configuration des agents de sécurité virtuels
Un agent de sécurité virtuel est un processus spécial qui va superviser une ou plusieurs alarmes et faire des
actions en cas de déclenchements :
– Actions systèmes
activation de contacts secs, de commandes CGI/IO ou déplacements des caméras PTZ
– Alertes Email
envoi d’une ou plusieurs alertes Email avec des médias correspondant aux alarmes (photos ou/et vidéos)
– Upload FTP
envoi sur un serveur FTP distant des médias correspondant aux alarmes (photos ou/et vidéos)
Il existe deux types d’agents virtuels :
– Agent de sécurité système
Agent de sécurité programmable sur plage horaire dans l’agenda, totalement indépendant des actions utilisateurs
– Agent de sécurité utilisateur
Agent de sécurité affecté et contrôlable par un utilisateur (celui ci pourra l’activer et le désactiver manuellement dans son compte via l’interface Web, mais pas en modifier la configuration)
Figure 18 – Choix du type d’agent de sécurité virtuel
Nom de l’agent virtuel
Défini le nom identifiant de votre agent virtuel.
Alarme de contrôle principale
Défini une alarme ”maı̂tre” qui contrôlera le déclenchement de l’agent. L’agent ne se déclenchera pas tant que
l’alarme principale n’est pas active, quelque soit l’état des alarmes supervisées.
Cette fonctionnalité permettra de désactiver un agent manuellement avec un clavier digicode par exemple, en
configurant préalablement une alarme intrusion avec un contact de mise en/hors surveillance.
Surveillance des alarmes
Spécifie les alarmes qui seront supervisées par l’agent.
Actions
Défini les actions qui seront déclenchées par l’agent en cas d’alarme détectée.
28
Envoi des alertes emails
Active les alertes emails aux utilisateurs qui ont des adresses configurées dans les paramètres de leur compte.
Les alertes emails peuvent être envoyées au format texte ou HTML (plus lisible).
La fréquence maximum des envois permet de limiter l’envoi des alertes emails au tant imparti, pour na pas
saturer les boites mail des destinataires.
L’agent peut aussi inclure dans le contenu du mail une URL d’accès direct aux alarmes, en utilisant l’authentification automatique des utilisateurs. Cette fonctionnalité requiert la configuration d’une adresse publique dans
les paramètres réseaux du serveur et la création d’une clé de connexion dans les comptes utilisateurs.
(a) Email d’alerte avec photo/vidéo en pièce jointe
et URL d’accès direct
(c) En cliquant sur l’URL d’accès direct, le navigateur Web sera
ouvert et positionné automatiquement sur l’alarme
Figure 19 – Principe de fonctionnement de l’URL d’accès direct
Upload FTP
Active l’envoi des médias du déclenchement d’alarme sur un serveur FTP accessible au réseau (images JPEG
et/ou séquences vidéo FLASH/MPEG4).
Cette fonctionnalité est notamment utilisée par le logiciel de télésurveillance V1 développé par ESI pour faire
la levée de doute centralisée de toutes les alarmes des systèmes VXCore (http ://www.esifrance.net/V1.htm).
L’envoi par FTP supporte l’authentification anonyme ou par compte utilisateur, le changement de répertoire
distant, l’ajout d’un préfixe texte aux fichiers et le mode passif.
Attachement / Upload des médias
VXCore peut extraire des photos et des vidéos associées aux alarmes avant de les envoyer dans des alertes email
ou sur un serveur FTP.
Les photos seront extraite au format JPEG et éventuellement redimensionnée pour accélérer l’envoi et faciliter
la consultation dans les emails.
Les séquences vidéos peuvent être extraite au format FLASH (.flv) ou MPEG4 (.mp4). La qualité de ces séquences vidéo correspond au bitrate configuré dans l’espace d’administration et les options systèmes.
29
Format des séquences vidéo
Le format de fichier des séquences vidéo envoyées par VXCore est le suivant :
${DATETIME} cam-${IDCAMERA} alarm-${IDALARM} videosize-${RESOLUTION} fps-${FPS} prealarm-${PREALARMTIME}.mp4
${DATETIME} : date et heure de la séquence vidéo extraite (au format yyyymmjjhhmmss)
${IDCAMERA} : identifiant de la caméra utilisée pour créer la séquence vidéo
${IDALARM} : identifiant de l’alarme associée au déclenchement initial
${RESOLUTION} : résolution d’image de la séquence vidéo extraite
${FPS} : valeur du frame rate de la séquence vidéo extraite
${PREALARMTIME} : valeur de pré-alarme de la séquence vidéo extraite (en secondes)
Remarque : la date et heure réelle de début de la séquence vidéo se situe avant la valeur de pré-alarme.
(DATETIMEREEL = DATETIME - PREALARMTIME)
Exemple de séquence vidéo : 20111004142728 cam-4 alarm-1 videosize-480x360 fps-12.2 prealarm-2.mp4
Figure 20 – Lecture d’une séquence vidéo d’alarme envoyée par Email ou par FTP
30
6.4
Configuration des agents de supervision système
Un agent de supervision système est un processus qui surveille un ou plusieurs éléments et envoi des alertes
emails aux utilisateurs en cas de connexion ou déconnexion.
A l’heure actuelle, seules les connexions/déconnexions des caméras peuvent être supervisées par les agents.
Pour configurer un nouvel agent, renseignez simplement un nom identifiant, les utilisateurs à avertir et les
éléments à superviser.
Figure 21 – Configuration d’un agent de supervision système
Remarque : les alertes emails de supervision système seront envoyées au format texte.
6.5
Configuration des actions systèmes
Une action système est un processus qui peut déclencher deux actions distinctes : activer des commandes CGI/IO
des caméras et déplacer des caméras PTZ (appel des presets).
Une action système pourra ensuite être programmée dans un agent de sécurité virtuel (pour la déclencher sur
alarme) ou directement dans l’agenda du système (pour la déclencher sur un horaire précis).
Pour configurer une nouvelle action, renseigner simplement un nom identifiant, les commandes CGI à activer
et les presets des caméras PTZ à déplacer.
Figure 22 – Configuration d’une action système
Remarque : pour autoriser une commande CGI/IO dans les actions systèmes, il faut que la commande est été
configurée dans la caméra en mode ”système” ou en mode ”utilisateur et système”.
Important : pour configurer des déplacements PTZ sur alarme, il est préférable d’utiliser la
fonctionnalité de ronde intelligente de VXCore. Cette fonctionnalité a été créée spécialement à
cet usage.
31
7
Gestion des utilisateurs
VXCore dispose de 3 espaces distincts d’utilisation et de configuration du système :
– Espace d’administration système
Configuration de l’OS VXCore et des fonctionnalités maı̂tres (réseau, stockage, VPN, . . .)
– Espace de configuration vidéo
Accès à l’espace de configuration du système vidéo (caméras, alarmes, PTZ, . . .)
– Espace d’utilisation
Accès à l’espace d’utilisation du système vidéo (visualisation, consultation des enregistrements, . . .)
VXCore dispose de 4 types d’utilisateurs du système :
–
–
–
–
Administrateur ”root” ou Super-utilisateur
Administrateur maintenance
Administrateur vidéo
Utilisateur
Droits d’accès au système VXCore, en fonction du type d’utilisateur :
Super-utilisateur root
Administrateur maintenance
Administrateur vidéo
Utilisateur
Espace
d’administration
oui
oui
-
Espace
de configuration
oui
oui
-
Espace
d’utilisation
oui
oui
oui
VXCore permet de rajouter de multiples droits d’accès pour les administrateurs vidéo et les utilisateurs, permettant de bien segmenter les actions permises ou non.
L’interface du système sera construite de manière dynamique en fonction des droits d’accès et du type de l’utilisateur, en ajoutant ou supprimant des menus ou des boutons.
Il sera alors possible d’afficher aux utilisateurs une interface très simple aussi bien qu’une interface très complète.
7.1
Administrateur système maintenance
Un administrateur système maintenance est un utilisateur spécial qui n’aura accès que à l’espace administrateur
du compte root (sauf quelques éléments critiques).
Cet administrateur doit être utilisé pour donner des droits d’accès à l’administration du système sans permettre
la moindre visualisation ou configuration des caméras ou du système vidéo.
Pour ajouter un administrateur de maintenance, renseignez simplement un login identifiant, un mot de passe,
la langue d’utilisation et éventuellement une date et heure d’expiration du compte.
32
7.2
Administrateur système vidéo
Un administrateur système vidéo est un utilisateur qui a accès à la configuration et la visualisation du système
vidéo.
Un compte administrateur vidéo pourra être créé selon de multitudes de droits d’accès.
Paramètres du compte
– Identifiant du compte
identifiant ou login du compte administrateur, il doit être unique et il sera impossible de le changer ultérieurement.
– Mot de passe du compte
Mot de passe du compte administrateur
– Nom de l’utilisateur
Non complet de l’administrateur
– Date d’expiration
Permet de créer un compte administrateur temporaire (format de date et heure : yyyy-mm-jj hh :mm :ss)
Options de l’interface
– Langage
Langue du compte administrateur
– Personnalisation des zones d’affichages
Permet de spécifier la configuration des zones d’affichage pour l’administrateur. Soit l’administrateur peut
personnaliser les zones d’affichages, soit il récupère automatiquement la configuration des zones du superutilisateur root.
– Plans de situation
Permet de spécifier la création des plans de situations pour l’administrateur. Soit l’administrateur récupère
la configuration des plans du super-utilisateur root, soit il peut créer lui même ses propres plans, soit aucune
création de plan ne sera autorisée.
– Contrôle PTZ automatique
Permet d’activer automatiquement le contrôle PTZ des caméras compatibles.
Définition des droits d’accès
– Configuration des caméras IP
Autorise la configuration des paramètres caméras ou des encodeurs IP (sauf création des modèles de caméras,
réservé au Super-utilisateur root)
– Configuration de l’analyse vidéo intelligente (VXSMART)
Autorise la configuration des paramètres des algorithmes d’analyse vidéo intelligents VXSMART
– Configuration des modèles de caméras
Autorise la configuration des modèles de caméras du système
– Configuration des modes vidéos
Autorise la configuration des flux vidéo des caméras
– Configuration des presets et rondes PTZ
Autorise la configuration des fonctionnalités PTZ
– Configuration des alarmes
Autorise la configuration des alarmes (sauf création des modules I/O, réservé au Super-utilisateur root)
33
– Configuration de la détection de mouvement
Autorise la configuration des paramètres de la détection de mouvement (zone de détection et sensibilité)
– Visualisation de l’intelligence vidéo VXSMART
Autorise la visualisation en temps réel des résultats d’analyse des filtres intelligents VXSMART
– Configuration de filtres intelligents VXSMART
Autorise la configuration de filtres intelligents VXSMART
– Programmation du système
Autorise la programmation du système (enregistrements, agents, action, calendriers, . . .)
– Gestion des utilisateurs
Autorise la création d’utilisateurs
– Consultation des journaux des connexions utilisateurs
Autorise la consultation des journaux utilisateurs
– Routage sur les interfaces des caméras IP
Autorise la redirection réseau sur les interfaces des caméras (proxy TCP)
– Protéger ou libérer un enregistrement vidéo
Autorise la gestion des protection/libération des enregistrements vidéo
– Activation des commandes CGI/IO
Autorise l’utilisation des commandes CGI/IO
– Gestion des périphériques USB pour les exportations
Autorise la gestion des périphériques USB pour étendre les fonctionnalités d’exportation du système
– Visualiser l’état du système
Autorise l’accès à la visualisation de l’état détaillé de fonctionnement du système
Droits d’accès caméras
Défini la liste des caméras autorisées en visualisation et configuration.
Droits d’accès alarmes
Défini la liste des alarmes autorisées en visualisation et configuration.
Droits d’accès VXView
Défini la liste des des écrans VXView autorisés à contrôler et configurer.
Clients VXCore (VPN)
Seulement pour VXCore Coportate : liste des connexions autorisées vers les interfaces distantes des serveurs
VXCore clients
L’option ”Attribution automatique des droits d’accès aux clients VXCore (VPN)” permet au système d’attribuer
automatiquement les droits d’accès aux caméras et aux alarmes des clients VXCore cochés.
Agenda
Permet de définir les horaires d’activation du compte administrateur, en sélectionnant un ou plusieurs calendriers préalablement configurés.
34
Restrictions d’utilisation
– Espace maximal de stockage des exportations
Spécifie la taille maximale de l’espace de stockage qui sera allouée à l’utilisateur pour l’exportation des vidéos.
Si non spécifié, l’utilisateur pourra utiliser tout l’espace disponible dans le périphérique.
– Nombre maximal d’utilisateurs
Spécifie le nombre maximal d’utilisateur que l’administrateur pourra créer. Si non spécifié, l’administrateur
pourra créer autant d’utilisateur qu’il le souhaite.
7.3
Utilisateur du système
Un utilisateur n’aura aucun droit de configuration du système vidéo. Dans VXCore, un utilisateur ne peut par
définition rien créer ni configurer.
Un utilisateur dispose toujours d’un administrateur ”père” qui lui attribue les droits et lui configure son interface
(création des plans, des modèles de visualisation, . . .).
Paramètres du compte
– Identifiant du compte
identifiant ou login du compte utilisateur, il doit être unique et il sera impossible de le changer ultérieurement.
– Mot de passe du compte
Mot de passe du compte utilisateur
– Nom de l’utilisateur
Non complet de l’utilisateur
– Date d’expiration
Permet de créer un compte utilisateur temporaire (format de date et heure : yyyy-mm-jj hh :mm :ss)
Options de l’interface
– Langage
Langue du compte utilisateur
– Page par défaut
Permet de spécifier la première page visible après le login de l’utilisateur
– Contrôle PTZ automatique
Permet d’activer automatiquement le contrôle PTZ des caméras compatibles.
– Authentification automatique
Permet de gérer une clé de connexion automatique pour l’utilisateur directement lors de le création du compte.
Définition des droits d’accès
– Visualiser les plans de situation
Autorise l’utilisateur à visualiser les plans de son administrateur ”père”. Si dans un plan aucune caméra ou
alarme ne dispose des droits d’accès adéquats, il ne sera automatiquement pas affiché à l’utilisateur.
– Visualiser les enregistrements des caméras
Autorise l’utilisateur à consulter les enregistrements de ses caméras
– Exporter les enregistrements des caméras
Autorise l’utilisateur à exporter les enregistrements de ses caméras
– Gestion des périphériques USB pour les exportations
Autorise la gestion des périphériques USB pour étendre les fonctionnalités d’exportation du système
35
– Protéger ou libérer un enregistrement vidéo
Autorise la gestion des protection/libération des enregistrements vidéo
– Visualiser le journal des alarmes
Autorise l’utilisateur à consulter le journal des ses alarmes
– Configuration de la détection de mouvement
Autorise la configuration des paramètres de la détection de mouvement (zone de détection et sensibilité)
– Visualisation de l’intelligence vidéo VXSMART
Autorise la visualisation en temps réel des résultats d’analyse des filtres intelligents VXSMART
– Configuration de filtres intelligents VXSMART
Autorise la configuration de filtres intelligents VXSMART
– Piloter les caméras PTZ
Autorise l’utilisateur à piloter ses caméras PTZ
– Configuration des presets PTZ
Autorise la personnalisation des presets des caméras PTZ
– Connexion au système à distance par Internet
Autorise l’utilisateur à se connecter au système à distance par Internet 1
– Activation des commandes CGI/IO
Autorise l’utilisation des commandes CGI/IO
– Visualiser l’état du système
Autorise l’accès à la visualisation de l’état détaillé de fonctionnement du système
Droits d’accès caméras
Défini la liste des caméras autorisées en visualisation et configuration.
Droits d’accès alarmes
Défini la liste des alarmes autorisées en visualisation et configuration.
Droits d’accès VXView
Défini la liste des des écrans VXView autorisés à contrôler et configurer.
Clients VXCore (VPN)
Seulement pour VXCore Coportate : liste des connexions autorisées vers les interfaces distantes des serveurs
VXCore clients
L’option ”Attribution automatique des droits d’accès aux clients VXCore (VPN)” permet au système d’attribuer
automatiquement les droits d’accès aux caméras et aux alarmes des clients VXCore cochés.
Agenda
Permet de définir les horaires d’activation du compte administrateur, en sélectionnant un ou plusieurs calendriers préalablement configurés.
1. La détection de connexion distante par internet se ferra à partir de l’adresse IP source du client
36
Restrictions d’utilisation
– Ne pas modifier son mot de passe
Interdit et désactive l’interface de modification du mot de passe de l’utilisateur
– Ne pas modifier ses options du compte
Interdit et désactive l’interface de modification des options du compte de l’utilisateur
– Gestion de l’authentification automatique
Interdit et désactive l’interface de gestion de l’authentification automatique de l’utilisateur
– Espace maximal de stockage des exportations
Spécifie la taille maximale de l’espace de stockage qui sera allouée à l’utilisateur pour l’exportation des vidéos.
Si non spécifié, l’utilisateur pourra utiliser tout l’espace disponible dans le périphérique.
– Temps d’exportation maximal
Spécifie un temps d’exportation maximal autorisé pour l’utilisateur.
37
8
8.1
Journaux systèmes
Journaux des connexions utilisateurs
Chaque administrateur ”père” peut consulter les journaux de connexion de l’ensemble de ces utilisateurs.
VXCore conservera les journaux pendant 60 jours.
Figure 23 – Consultation des journaux des connexions utilisateurs
38
