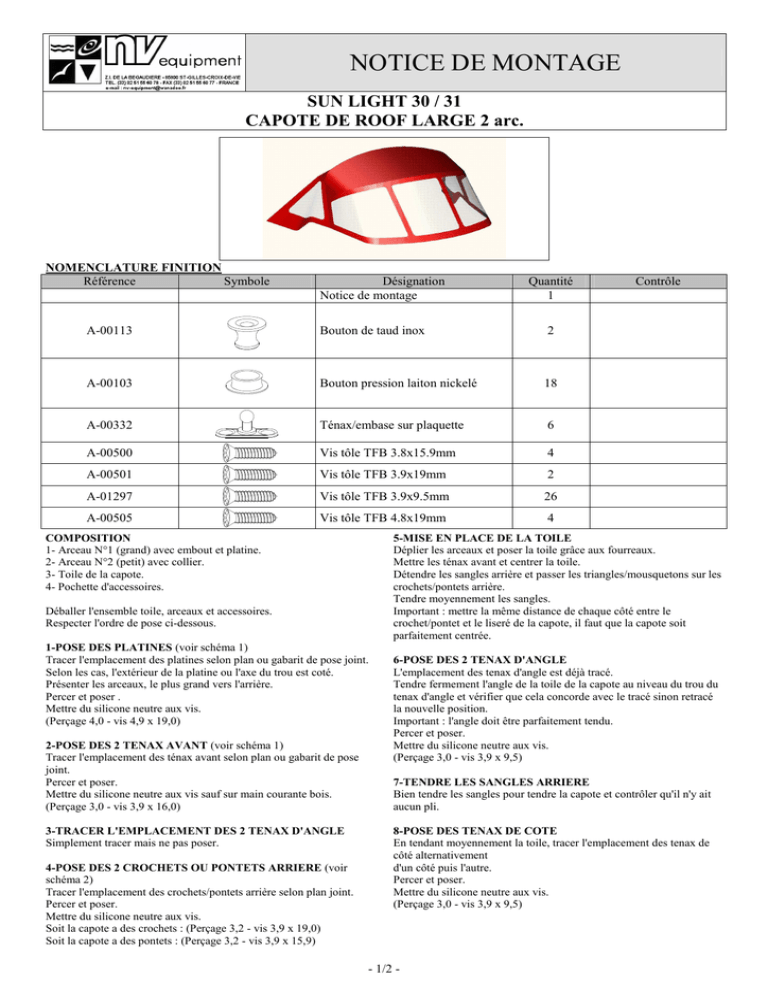

NOTICE DE MONTAGE
SUN LIGHT 30 / 31
CAPOTE DE ROOF LARGE 2 arc.
NOMENCLATURE FINITION
Référence
Symbole
Désignation
Notice de montage
Quantité
1
A-00113
Bouton de taud inox
2
A-00103
Bouton pression laiton nickelé
18
A-00332
Ténax/embase sur plaquette
6
A-00500
Vis tôle TFB 3.8x15.9mm
4
A-00501
Vis tôle TFB 3.9x19mm
2
A-01297
Vis tôle TFB 3.9x9.5mm
26
A-00505
Vis tôle TFB 4.8x19mm
4
5-MISE EN PLACE DE LA TOILE
Déplier les arceaux et poser la toile grâce aux fourreaux.
Mettre les ténax avant et centrer la toile.
Détendre les sangles arrière et passer les triangles/mousquetons sur les
crochets/pontets arrière.
Tendre moyennement les sangles.
Important : mettre la même distance de chaque côté entre le
crochet/pontet et le liseré de la capote, il faut que la capote soit
parfaitement centrée.
COMPOSITION
1- Arceau N°1 (grand) avec embout et platine.
2- Arceau N°2 (petit) avec collier.
3- Toile de la capote.
4- Pochette d'accessoires.
Déballer l'ensemble toile, arceaux et accessoires.
Respecter l'ordre de pose ci-dessous.
1-POSE DES PLATINES (voir schéma 1)
Tracer l'emplacement des platines selon plan ou gabarit de pose joint.
Selon les cas, l'extérieur de la platine ou l'axe du trou est coté.
Présenter les arceaux, le plus grand vers l'arrière.
Percer et poser .
Mettre du silicone neutre aux vis.
(Perçage 4,0 - vis 4,9 x 19,0)
2-POSE DES 2 TENAX AVANT (voir schéma 1)
Tracer l'emplacement des ténax avant selon plan ou gabarit de pose
joint.
Percer et poser.
Mettre du silicone neutre aux vis sauf sur main courante bois.
(Perçage 3,0 - vis 3,9 x 16,0)
3-TRACER L'EMPLACEMENT DES 2 TENAX D'ANGLE
Simplement tracer mais ne pas poser.
4-POSE DES 2 CROCHETS OU PONTETS ARRIERE (voir
schéma 2)
Tracer l'emplacement des crochets/pontets arrière selon plan joint.
Percer et poser.
Mettre du silicone neutre aux vis.
Soit la capote a des crochets : (Perçage 3,2 - vis 3,9 x 19,0)
Soit la capote a des pontets : (Perçage 3,2 - vis 3,9 x 15,9)
Contrôle
6-POSE DES 2 TENAX D'ANGLE
L'emplacement des tenax d'angle est déjà tracé.
Tendre fermement l'angle de la toile de la capote au niveau du trou du
tenax d'angle et vérifier que cela concorde avec le tracé sinon retracé
la nouvelle position.
Important : l'angle doit être parfaitement tendu.
Percer et poser.
Mettre du silicone neutre aux vis.
(Perçage 3,0 - vis 3,9 x 9,5)
7-TENDRE LES SANGLES ARRIERE
Bien tendre les sangles pour tendre la capote et contrôler qu'il n'y ait
aucun pli.
8-POSE DES TENAX DE COTE
En tendant moyennement la toile, tracer l'emplacement des tenax de
côté alternativement
d'un côté puis l'autre.
Percer et poser.
Mettre du silicone neutre aux vis.
(Perçage 3,0 - vis 3,9 x 9,5)
- 1/2 -
NOTICE DE MONTAGE
SUN LIGHT 30 / 31
CAPOTE DE ROOF LARGE 2 arc.
9-POSE DES PRESSIONS DE COTE
Les ténax en place, tracer l'emplacement des pressions de côté.
Tracer avec précaution sous le pression puis percer et poser.
Mettre du silicone neutre aux vis.
(Perçage 3,0 - vis 3,9 x 9,5)
10-POSE DES PRESSIONS DE PONT
11-POSE DES PRESSIONS AVANT
Prendre soin de bien tendre la toile pour donner a l'avant de la capote
un galbe.
Percer et poser en commençant par le milieu.
Mettre du silicone neutre aux vis.
(Perçage 3,0 - vis 3,9 x 9,5)
12-POSE DES FIXATIONS DE SANDOWS ARRIERE
Tracer l'emplacement des fixations arrière.
Percer et poser.
Mettre du silicone neutre aux vis.
(Perçage 3,0 - 3,9 x 19,0)
SCHEMA 1
SCHEMA 2
