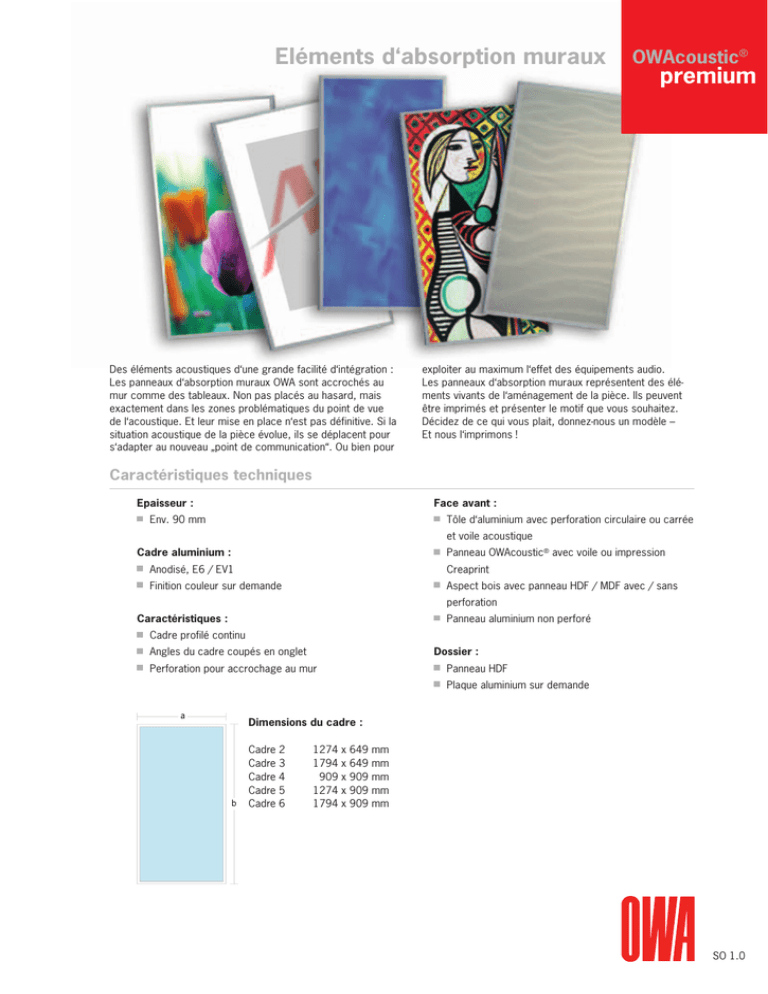

Eléments d`absorption muraux premium

Eléments d‘absorption muraux
I
B
OWAcoustic®
premium
D
L
Des éléments acoustiques d‘une grande facilité d‘intégration :
Les panneaux d‘absorption muraux OWA sont accrochés au
mur comme des tableaux. Non pas placés au hasard, mais
exactement dans les zones problématiques du point de vue
de l‘acoustique. Et leur mise en place n‘est pas définitive. Si la
situation acoustique de la pièce évolue, ils se déplacent pour
s‘adapter au nouveau „point de communication“. Ou bien pour
exploiter au maximum l‘effet des équipements audio.
Les panneaux d‘absorption muraux représentent des éléments vivants de l‘aménagement de la pièce. Ils peuvent
être imprimés et présenter le motif que vous souhaitez.
Décidez de ce qui vous plait, donnez-nous un modèle –
Et nous l‘imprimons !
Caractéristiques techniques
Face avant :
Epaisseur :
Env. 90 mm
Tôle d‘aluminium avec perforation circulaire ou carrée
et voile acoustique
Cadre aluminium :
Panneau OWAcoustic® avec voile ou impression
Anodisé, E6 / EV1
Creaprint
Finition couleur sur demande
Aspect bois avec panneau HDF / MDF avec / sans
perforation
Caractéristiques :
Panneau aluminium non perforé
Cadre profilé continu
Dossier :
Angles du cadre coupés en onglet
Perforation pour accrochage au mur
Panneau HDF
Plaque aluminium sur demande
Dimensions du cadre :
Cadre 2
Cadre 3
Cadre 4
Cadre 5
Cadre 6
1274 x 649 mm
1794 x 649 mm
909 x 909 mm
1274 x 909 mm
1794 x 909 mm
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 (0) 93 73 / 2 01-0 · Fax: +49 (0) 93 73 / 2 01-1 30 · www.owa.de · E-Mail: [email protected]
SO 1.0
OWAcoustic®
premium
Panneaux
d‘absorption
muraux
1.8
1.6
1.4
1.2
1.0
0.8
0.6
0.4
0.2
0.0
2.0
1.8
1.6
1.4
1.2
1.0
0.8
0.6
0.4
0.2
0.0
Fréquence f [Hz]
1.8
1.6
1.4
1.2
1.0
0.8
0.6
0.4
0.2
0.0
Fréquence f [Hz]
Eléments d‘absorption disposés à intervalles de 2 cm
Eléments d‘absorption disposés à intervalles de 40 cm
SO 1.0
Eléments d‘absorption disposés à intervalles de 2 cm
Eléments d‘absorption disposés à intervalles de 40 cm
Eléments d‘absorption disposés dans les angles de la pièce
1.8
1.6
1.4
1.2
1.0
0.8
0.6
0.4
0.2
0.0
Fréquence f [Hz]
Eléments d‘absorption disposés à intervalles de 2 cm
Eléments d‘absorption disposés à intervalles de 40 cm
Panneau OWAcoustic® avec doublage voile
et impression Creaprint
Coefficient d‘absorption acoustique αs
Coefficient d‘absorption acoustique αs
2.0
2.0
Fréquence f [Hz]
Eléments d‘absorption disposés à intervalles de 2 cm
Eléments d‘absorption disposés à intervalles de 40 cm
Tôle d‘aluminium perforée avec perforation
carrée QL 5/8 - Superficie perforée =
39,1%
Tôle d‘aluminium perforée avec perforation
ronde RL 2.5/8.0 - Superficie perforée = 7,6%
Coefficient d‘absorption acoustique αs
2.0
Tôle d‘aluminium non perforée, épaisseur
= 1,5 mm
Coefficient d‘absorption acoustique αs
Coefficient d‘absorption acoustique αs
Plaque HDF / MDF avec perforation carrée
QL 10/22,5 - Superficie perforée = 20,7%
2.0
1.8
1.6
1.4
1.2
1.0
0.8
0.6
0.4
0.2
0.0
Fréquence f [Hz]
Eléments d‘absorption disposés à intervalles de 2 cm
Eléments d‘absorption disposés à intervalles de 40 cm
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 (0) 93 73 / 2 01-0 · Fax: +49 (0) 93 73 / 2 01-1 30 · www.owa.de · E-Mail: [email protected]
OWAcoustic®
premium
Absorbant vertical
OWAcoustic® free space
orange
Caractéristiques techniques
Dimensions en mm
1312 x 687 , 1832 x 687, 1832 x 947
Epaisseur en mm
80
Face avant
Tissu
Face arrière
Tissu
Coloris
Orange, rouge, gris bleu, gris clair, jaune, vert, bleu nuit,
aubergine, bleu pétrole + 8 couleurs spéciales
Absorption acoustique
αw = 0,95 / NRC = 0,90
Aire d‘absorption acoustique équivalente
1,3 m2 à 1000 Hz
Type d‘absorption
Large bande
Classement au feu du tissu
B1 selon la norme DIN 4102
Résistance à l‘abrasion du tissu
90.000 cycles selon test Martindale
Entretien du tissu
Lavable à 60° maximum – Repassage à froid – Sèche
linge et nettoyage chimique à proscrire
SO 2.0
OWAcoustic®
premium
Absorbant vertical OWAcoustic® free space
Nouveau: du tissu sur les deux faces
Créez des zones à l‘acoustique intime, où et
quand vous le voulez. Les absorbants verticaux
OWAcoustic® free space peuvent être placés librement
dans les salles et sont idéalement adaptés pour délimiter des secteurs de conversation dans les bureaux,
les centres d‘appels, halls et accueils.
Créez des zones de conversation –
acoustiques et visuelles
Les absorbants OWAcoustic® free space sont revêtus
sur les deux faces d‘un tissu tendu et dotés d‘un cadre
aluminium fin. Les tissus sont disponibles en 9 coloris
standards et 8 teintes spéciales. Les zones ainsi délimitées gagnent une note visuelle personnalisée.
L‘acoustique à votre entière disposition
Ces nouvelles unités verticales ont d‘excellentes caractéristiques acoustiques. En fonction des exigences,
elles peuvent être équipées de pieds ou de roulettes.
Le cadre aluminium cannelé permet une grande flexibilité d‘utilisation : les séparations peuvent se positionner verticalement ou horizontalement. Plus pratique,
c‘est impossible.
Surface d‘absorption acoustique équivalente [m2 ]
Cadre aluminium, avec tissu (687 x 1312 x 80 mm)
1,20
1,30
1,20
1,20
0,70
0,30
Fréquences moyennes par tiers d‘octave f [Hz]
SO 2.0
Optimisation de l‘acoustique avec effets déco
Nous avons voulu développer un absorbant hautes
performances indépendant de la salle, essentiellement pour réduire le bruit provenant directement des
postes de travail modernes, flexibles, dans les centres
d‘appel. Mais les nouveaux absorbants vont également
convaincre dans d‘autres domaines, par l‘intimité acoustique et l‘effet décoratif intéressant qu‘ils générent.
OWAcoustic®
premium
Absorbant mural
OWAcoustic® slim
jaune
Caractéristiques techniques
Dimensions en mm
653 x 653, 1278 x 653, 2534 x 653,
1278 x 1278, 2534 x 1278
Epaisseur en mm
23
Type de cadre
Aluminium, anodisé
Face avant
Tissu
Face arrière
Ouverte
Coloris
Rouge, gris clair, jaune, bleu foncé
Absorption acoustique
αw = 0,50 / NRC = 0,65
Aire d‘absorption acoustique équivalente
1,42 m2 à1000 Hz
Type d‘absorption
Large bande
Classement au feu du tissu
B1 selon la norme DIN 4102
Classement au feu - garnissage
B1 selon la norme DIN 4102
Résistance à l‘abrasion du tissu
90.000 cycles selon test Martindale
Entretien du tissu
Lavable jusqu‘à 60° – Repassage à froid – Sèche
linge et nettoyage chimique à proscrire
SO 3.0
OWAcoustic®
premium
Absorbant mural OWAcoustic® slim
Eléments acoustiques revêtus de tissu
Améliorez rapidement l‘acoustique de vos salles,
et décorez vos murs en même temps ! Grâce aux
absorbants acoustiques muraux OWAcoustic® slim,
ces deux objectifs sont atteints, avec peu d‘efforts et
à un coût réduit.
L‘acoustique haute en couleur –
à suspendre au mur, tout simplement
Les absorbants acoustiques OWAcoustic® slim sont
entourés d‘un mince cadre aluminium, léger, de
23 mm d‘épaisseur et dotés sur une face d‘un tissu
disponible en 5 coloris. Vous pouvez ainsi, comme par
magie, égayer vos murs de nombreuses idées acoustiques déco – sous forme d‘absorbants individuels,
de groupes monochromes ou multicolores.
Surface d‘absorption acoustique équivalente [m2 ]
Cadre aluminium plat, avec tissu (1278 x 1278 x 23 mm)
Aménager ou équiper apès coup
Les absorbants acoustiques muraux adaptés pour
les banques, les hôtels, centres d‘appels, bureaux et
restaurants, forment des éléments décoratifs pour
une nouvelle conception de l‘espace, et sont également destinés pour une amélioration ultérieure de la
performance acoustique. Suspendre l‘absorbant tout
simplement par le crochet posé en usine –
C‘est déjà terminé !
Optimisation de l‘acoustique avec effet déco
Un absorbant large bande dont on ne voit pas la fonction acoustique, à mettre en place partout, rapidement
et simplement – notre absorbant mural slim est une
fantastique „accroche artistique“ pour un traitement
acoustique efficace.
Fréquences moyennes par tiers d‘octave f [Hz]
SO 3.0
OWAcoustic®
premium
Absorbant mural
OWAcoustic® art
Impression personnalisée
Caractéristiques technique
Dimensions en mm
1200 x 800, 1500 x 1000 mm
Epaisseur en mm
30
Face avant
Tissu, imprimé
Face arrière
Voile noir
Absorption acoustique
αw = 0,65 / NRC = 0,70
Aire d‘absorption acoustique équivalente
1,0 m2 à 1000 Hz
Type d‘absorption
Large bande
SO 4.0
OWAcoustic®
premium
Absorbants muraux OWAcoustic® art
Imprimable avec le motif de votre choix
Votre logo formant un élément acoustique efficace
sur les murs de vos salles de réunion ? Des photos,
des images, des posters, sous forme d‘absorbants
acoustiques muraux dans les halls d‘accueil, les restaurants, écoles et jardins d‘enfants ? Les absorbants
acoustiques muraux OWAcoustic® art imprimables
permettent différents formats et motifs de votre choix.
Créez votre tableau !
Les absorbants acoustiques muraux OWAcoustic®
art sont des absorbants à large bande, aux valeurs
d‘absorption moyennes, dont la surface est librement
imprimée. Choisissez divers modèles intéressants,
uniques, ou bien éparpillez votre motif préféré sur
plusieurs absorbants.
Surface d‘absorption acoustique équivalente [m2 ]
Cadre en bois, avec tissu imprimé (1200 x 800 x 30 mm)
Fréquences moyennes par tiers d‘octave f [Hz]
SO 4.0
Une meilleure acoustique
ambiante à accrocher au mur, tout simplement
Les absorbants acoustiques d‘une épaisseur de
30 mm, sont donc particulièrement légers et fabriqués
sans cadre visible. Le montage est simple, le nécessaire est joint à la livraison.
L‘acoustique comme ça... du jamais vu !
La demande en optimisation acoustique est immense.
Beaucoup d‘endroit publics tels les restaurants, cafés
etc. ont besoin d‘un confort acoustique additionnel.
Avec OWA, vous pouvez maintenant vous équiper
d‘absorbants muraux de haute qualité, efficaces et bon
marché, et créer en même temps des points de mire
attrayants pour égayer vos salles.
