Fiche produit sonde résistive - Afriso

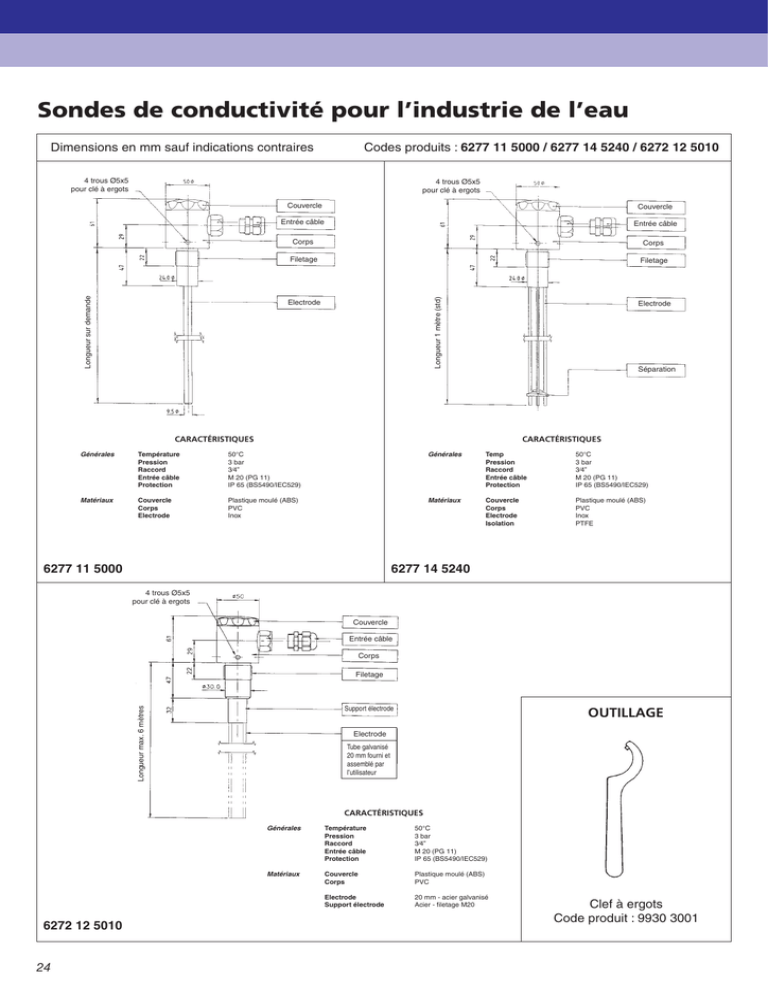

Sondes de conductivité pour l’industrie de l’eau
Dimensions en mm sauf indications contraires
Codes produits : 6277 11 5000 / 6277 14 5240 / 6272 12 5010
4 trous Ø5x5
pour clé à ergots
Couvercle
Couvercle
Entrée câble
Entrée câble
Corps
Corps
Filetage
Filetage
Longueur 1 mètre (std)
Longueur sur demande
4 trous Ø5x5
pour clé à ergots
Electrode
Electrode
Séparation
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Générales
Température
Pression
Raccord
Entrée câble
Protection
50°C
3 bar
3⁄4”
M 20 (PG 11)
IP 65 (BS5490/IEC529)
Générales
Temp
Pression
Raccord
Entrée câble
Protection
50°C
3 bar
3⁄4”
M 20 (PG 11)
IP 65 (BS5490/IEC529)
Matériaux
Couvercle
Corps
Electrode
Plastique moulé (ABS)
PVC
Inox
Matériaux
Couvercle
Corps
Electrode
Isolation
Plastique moulé (ABS)
PVC
Inox
PTFE
6277 11 5000
6277 14 5240
4 trous Ø5x5
pour clé à ergots
Couvercle
Entrée câble
Corps
Longueur max. 6 mètres
Filetage
Support électrode
OUTILLAGE
Electrode
Tube galvanisé
20 mm fourni et
assemblé par
l’utilisateur
CARACTÉRISTIQUES
6272 12 5010
24
Générales
Température
Pression
Raccord
Entrée câble
Protection
50°C
3 bar
3⁄4”
M 20 (PG 11)
IP 65 (BS5490/IEC529)
Matériaux
Couvercle
Corps
Plastique moulé (ABS)
PVC
Electrode
Support électrode
20 mm - acier galvanisé
Acier - filetage M20
Clef à ergots
Code produit : 9930 3001
Sondes de conductivité alimentaire
Dimensions en mm sauf indications contraires
Codes produits : 6912 21 000P / 6912 41 0001P / 6912 20 001 P / 6712 00 069 W
Sonde de conductivité Série ”69”
4 perçages Ø5
prof. 5 pour
clef à ergots
Sonde de conductivité Série ”69”
Câble intégré
Câble intégré
Entrée câble
Entrée câble
Etiquette
d’identification
Etiquette
d’identification
Couvercle
4 perçages Ø5
prof. 5 pour
clef à ergots
Etanchéité
Couvercle
Etanchéité
Longueur sur demande
Corps
Corps
Filetage
Filetage
Isolation
Isolation
Electrode
Electrode
CARACTÉRISTIQUES
Générales
Temp. ambiante
Temp. d’utilisation
Pression d’utilisation
Filetage
Câble
Matériaux
Protection
-20° à +80°C
120°C pour l’électrode
3 bar (incompatible en dépression)
1” BSP (Parallèle)
Câble intégré (2 x 0,5 mm2 - long. 2 m)
Electrode - E1 - Blanc
Corps - M - Noir
IP 66 (BS5490/IEC529)
Couvercle
Corps
Isolation
Electrode
Joint torique
Etanchéité
Plastique moulé (ABS)
Acier inox 316TS31
PTFE
Acier inox 316TS31
Viton (qualité alimentaire)
Silicone
Note : cette sonde est destinée à être utilisée avec un détecteur de la gamme Eurojauge.
Nous consulter si nécessaire.
CARACTÉRISTIQUES
Générales
Matériaux
Pour des températures ambiantes supérieures, un câble isolé silicone est disponible
Temp. ambiante
Temp. d’utilisation
Pression d’utilisation
Filetage
Câble
Protection
-20° à +80°C
120°C pour l’électrode
3 bar (incompatible en dépression)
1” BSP (Parallèle)
Câble intégré (2 x 0,5 mm2 - long. 2 m)
Electrode - E1 - Blanc
Corps - M - Noir
IP 66 (BS5490/IEC529)
Couvercle
Corps
Isolation
Electrode
Joint torique
Etanchéité
Plastique moulé (ABS)
Acier inox 316TS31
PTFE
Acier inox 316TS31
Viton (qualité alimentaire)
Silicone
Ancien code produit : P691 12 2341
Ancien code produit : P698 12 2140
Variante : électrode isolée jusqu’à 10 mm de l’extrémité
par un gainage PTFE/FEP code 6912 41 0008
Pour des températures ambiantes supérieures, un câble isolé silicone est disponible
6912 21 000P / 6912 41 000P
6912 20 001P
Raccord à souder sanitaire pour sonde série ”69”
Rondelle de
compression
Paroi de la citerne
IMPORTANT :
Après soudure du raccord sur la cuve, s’assurer de l’état de
propreté des taraudages, puis les enduire légèrement de graisse silicone avant montage de la sonde.
Joint torique
Raccord
OUTILLAGE
Joint sanitaire
Soudure
Ancien code produit : 6700 01 0202
CARACTÉRISTIQUES
Générales
Temp. d’utilisation
Pression d’utilisation
100°C en continu (130°C durant une heure pour le nettoyage en place)
7 bar
Matériaux
Raccord
Rondelle de compression
Joint torique
Joint sanitaire
Acier inox 316 S31
Acier inox 316 S31
Pt. N° 9014 4026
Viton
Pt N° 9242 24
Nitrile (qualité alimentaire) Pt N° 9231 4007
Utilisation
Destiné exclusivement aux sondes 1” BSP de la série ”69”
Notes
1- la rondelle et les joints sont livrés séparément pour être montés après soudure du raccord sur la cuve.
2- les joints seront enduits de graisse silicone avant leur mise en place
Pour des températures ambiantes supérieures, un câble isolé silicone est disponible
6712 00 069W
Clef à ergots
Code produit : 9930 3001
25
Sondes de conductivité alimentaire
Dimensions en mm sauf indications contraires
Codes produits : 6812 21 000P / 6812 20 001P / 6712 00 068W
Sonde conductive série ”68”
Sonde conductive série ”68”
Câble intégré
Câble intégré
Entrée câble
Entrée câble
Etiquette
d’identification
Etiquette
d’identification
Etanchéité
4 perçages Ø5
prof. 5 pour
clef à ergots
Boîtier
Etanchéité
Couvercle
Corps
Filetage
Filetage
Isolation
Isolation
Electrode
Electrode
Note : la dimension du filetage et le diamètre de l’isolation sont compatibles avec l’adoption de
raccords EUROJAUGE.
CARACTÉRISTIQUES
Générales
Temp. ambiante
Temp. d’utilisation
Pression d’utilisation
Filetage
Câble
Protection
-20° à +80°C
220°C pour l’électrode
20 bar (compatible en dépression)
1” BSP (Parallèle)
Câble intégré (2 x 0,5 mm2 - long. 2 m)
Electrode - E1 - Blanc
Corps - M - Noir
IP 66 (BS5490/IEC529)
Ancien code produit : P688 12 2140
Longueur sur demande
Corps
Note : la dimension du filetage et le diamètre de l’isolation sont compatibles avec l’adoption de
raccords EUROJAUGE.
CARACTÉRISTIQUES
Générales
Matériaux
Matériaux
Boîtier
Corps
Isolation
Electrode
Joint torique
Etanchéité
Acier inox T303 S31
Acier inox T303 S31
PTFE
Acier inox T316 S31
Viton (qualité alimentaire)
Silicone
Temp. ambiante
Temp. d’utilisation
Pression d’utilisation
Filetage
Câble
Protection
-20° à +80°C
220°C pour l’électrode
20 bar (compatible en dépression)
1” BSP (Parallèle)
Câble intégré (2 x 0,5 mm2 - long. 2 m)
Electrode - E1 - Blanc
Corps - M - Noir
IP 66 (BS5490/IEC529)
Boîtier
Corps
Isolation
Electrode
Joint torique
Etanchéité
Acier inox T303 S31
Acier inox T303 S31
PTFE
Acier inox T316 S31
Viton (qualité alimentaire)
Silicone
Pour des températures ambiantes supérieures, un câble isolé silicone est disponible
Pour des températures ambiantes supérieures, un câble isolé silicone est disponible
6812 21 000P
6812 20 001P
Raccord sanitaire à souder 1”BSP
Joint
Raccord
Joint
OUTILLAGE
Ancien code produit : 6700 00 0201
CARACTÉRISTIQUES
Générales
Temp. d’utilisation
Pression d’utilisation
150°C
7 bar
Matériaux
Raccord
Joint torique
Acier inox 316 S16
Viton A- Pt N° 9242 24
B - Pt N° 9242 26
Utilisation
Destiné exclusivement aux sondes des séries ”68” et ”88” telles que :
Notes
1- les joints toriques sont livrés séparément pour être montés après soudure du raccord sur la cuve.
2- les joints toriques seront enduits de graisse silicone avant leur mise en place
Pour des températures ambiantes supérieures, un câble isolé silicone est disponible
IMPORTANT :
Après soudure du raccord sur la cuve, s’assurer de l’état de propreté des taraudages,
puis les enduire légèrement de graisse silicone avant montage de la sonde.
6712 00 068W
26
6812 __ _____ & 8812 __ ____
6822 __ _____ & 8822 __ ____
6842 __ _____ & 8842 __ ____
Clef à ergots
Code produit : 9930 3001
Ancien code produit : P681 12 2340
4 perçages Ø5
prof. 5 pour
clef à ergots
Sonde de conductivité alimentaire Type EJ
Dimensions en mm sauf indications contraires
Code produit : 6700 00 01EJ
Couvercle en ABS
Pe 9 (Ø 5-6 mm câble)
en acier nickelé
Tête en acier inox 303
Perçage pour clé à ergot
4 trous Ø 5 x 5 mm
Raccord à souder en acier
inox 316. Extraire le joint conique
et la rondelle avant de souder
puis remonter en ordre inverse.
Paroi de la cuve
Isolation en ECTFE
Tige en acier inox 316
CARACTÉRISTIQUES TECHNIQUES
Générales
Matériaux
Sonde à électrode partiellement isolée
Pression d’utilisation
5 bar max.
Température d’utilisation
60°C max.
Température de nettoyage
120°C max.
Longueur de l’électrode
225 ou 600 mm
Longueur de l’isolation
15 mm inférieure à l’électrode
Protection (assemblée)
IP 55
Poids en kg
0,750 / Lg 225 mm
0,900 / Lg 600 mm
Tête de sonde
Joint du couvercle
Presse étoupe Pe 9
Joint conique
Isolation
Raccord à souder
Electrode
Acier inox 303
Nitrile
Laiton nickelé
Viton
ECTFE enrobée à chaud
Acier inox 316
Acier inox 316
27
