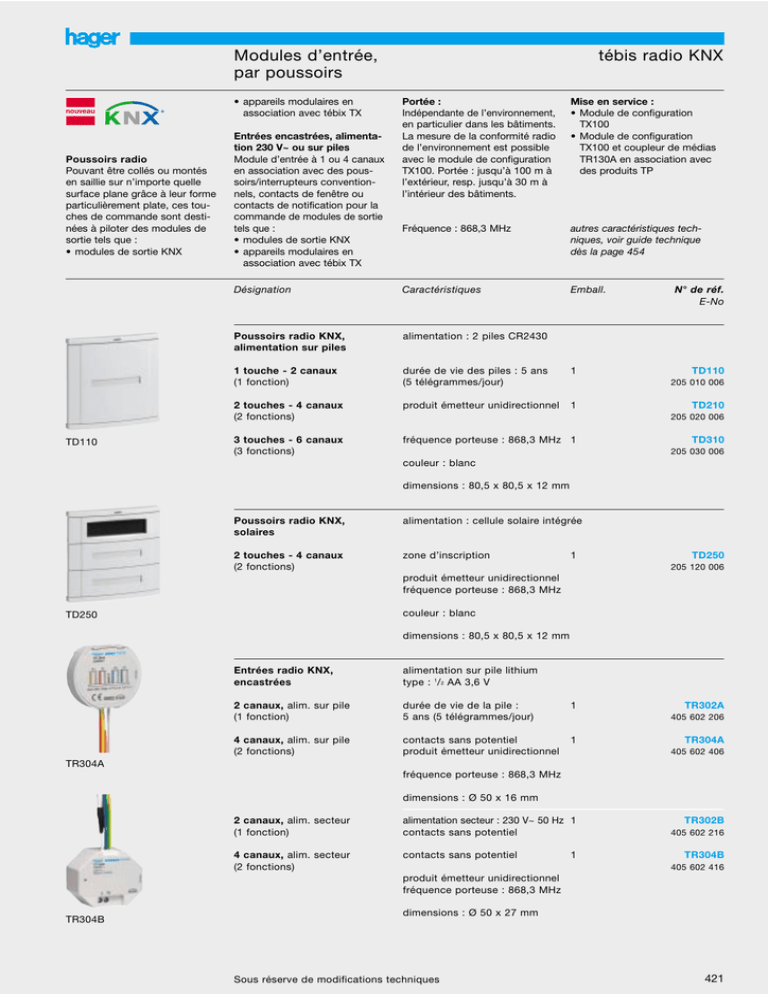

Modules d`entrée, tébis radio KNX par poussoirs

Modules d’entrée,
par poussoirs
nouveau
Poussoirs radio
Pouvant être collés ou montés
en saillie sur n’importe quelle
surface plane grâce à leur forme
particulièrement plate, ces touches de commande sont destinées à piloter des modules de
sortie tels que :
• modules de sortie KNX
TD110
• appareils modulaires en
association avec tébix TX
tébis radio KNX
Portée :
Indépendante de l’environnement,
en particulier dans les bâtiments.
La mesure de la conformité radio
de l’environnement est possible
avec le module de configuration
TX100. Portée : jusqu’à 100 m à
l’extérieur, resp. jusqu’à 30 m à
l’intérieur des bâtiments.
Mise en service :
• Module de configuration
TX100
• Module de configuration
TX100 et coupleur de médias
TR130A en association avec
des produits TP
Fréquence : 868,3 MHz
autres caractéristiques techniques, voir guide technique
dès la page 454
Désignation
Caractéristiques
Emball.
Poussoirs radio KNX,
alimentation sur piles
alimentation : 2 piles CR2430
1 touche - 2 canaux
(1 fonction)
durée de vie des piles : 5 ans
(5 télégrammes/jour)
1
2 touches - 4 canaux
(2 fonctions)
produit émetteur unidirectionnel
1
3 touches - 6 canaux
(3 fonctions)
fréquence porteuse : 868,3 MHz 1
Entrées encastrées, alimentation 230 V~ ou sur piles
Module d’entrée à 1 ou 4 canaux
en association avec des poussoirs/interrupteurs conventionnels, contacts de fenêtre ou
contacts de notification pour la
commande de modules de sortie
tels que :
• modules de sortie KNX
• appareils modulaires en
association avec tébix TX
N° de réf.
E-No
TD110
205 010 006
TD210
205 020 006
TD310
205 030 006
couleur : blanc
dimensions : 80,5 x 80,5 x 12 mm
Poussoirs radio KNX,
solaires
alimentation : cellule solaire intégrée
2 touches - 4 canaux
(2 fonctions)
zone d’inscription
1
TD250
205 120 006
produit émetteur unidirectionnel
fréquence porteuse : 868,3 MHz
couleur : blanc
TD250
dimensions : 80,5 x 80,5 x 12 mm
Entrées radio KNX,
encastrées
alimentation sur pile lithium
type : 1/2 AA 3,6 V
2 canaux, alim. sur pile
(1 fonction)
durée de vie de la pile :
5 ans (5 télégrammes/jour)
1
4 canaux, alim. sur pile
(2 fonctions)
contacts sans potentiel
produit émetteur unidirectionnel
1
TR302A
405 602 206
TR304A
405 602 406
TR304A
fréquence porteuse : 868,3 MHz
dimensions : Ø 50 x 16 mm
2 canaux, alim. secteur
(1 fonction)
alimentation secteur : 230 V~ 50 Hz 1
contacts sans potentiel
4 canaux, alim. secteur
(2 fonctions)
contacts sans potentiel
1
TR302B
405 602 216
TR304B
405 602 416
produit émetteur unidirectionnel
fréquence porteuse : 868,3 MHz
TR304B
dimensions : Ø 50 x 27 mm
Sous réserve de modifications techniques
421
Les modules d’entrées
tébis/ radio KNX
Modules d’entrée TR302A/B, TR304A/B
N° de réf.
TR302A/ TR304A
TR302B/ TR304B
alimentation
pile CR 1/2AA (3,6V)
230V~ 50Hz ± 15%
entrées
2/4 entrées pour contacts libres de potentiel (1 ou 2 fonctions)
courant de contact
30µA
30µA
courant d’entrée
19mA
19mA
durée de vie des piles
5 ans
fréquence d’émission
868,3 MHz
868,3 MHz
portée d’émission
- à l’intérieur d’un bâtiment
- champ libre
max. 30 m
max. 100 m
max. 30 m
max. 100 m
T° de fonctionnement
0ºC à +45ºC
0ºC à +45ºC
T° de stockage
-20ºC à +70ºC
-20ºC à +70ºC
degré de protection
IP30
IP20
dimensions H x L x P
48 x 51 x 16 mm
48 x 53 x 27 mm
raccordement
connecteur débrochable de longueur 200 mm
Module 2 entrées (1 fonction) encastré : TR 302A (pile)
couvercle pile
pile
antenne radio
bouton traditionnel
voyant d’émission d’ordre
(*)
4
2
4
-
+
Module 2 entrées (1 fonction) : TR 302B (230 V)
voyant d’émission d’ordre
antenne radio
bornes d’alimentation
Ph : phase 230 V
N : neutre
bouton traditionnel
tebis
6T0458b
TR 302B
598997 0
230 V
Made in France
1
L N
3
L
N
Module 4 entrées (2 fonctions) encastré : TR 304A (pile)
guide
technique
couvercle pile
pile
antenne radio
bouton traditionnel
voyant d’émission d’ordre
(*)
-
+
Module 4 entrées encastré (2 fonctions) : TR 304B (230 V)
(*)
454
Isoler les fils non utilisés
Sous réserve de modifications techniques
voyant d’émission d’ordre
antenne radio
bornes d’alimentation
Ph : phase 230 V
N : neutre
bouton traditionnel
Télécommandes
tébis TX / radio KNX
Télécommandes radio
TU204A (4x), TU208A (6x), TU224A (24x)
N° de réf.
TU204A / TU208A / TU224A
alimentation
pile CR 1/3N (3V)
durée de vie de la pile
3 ans
2
portée d’émission
à l’intérieur d’un bâtiment
champ libre
max. 30 m
max. 100 m
4
fréquence d’émission
868,3 MHz
6
T° de fonctionnement
0ºC à +45ºC
T° de stockage
-20ºC à +70ºC
degré de protection
IP30
dimensions
111 x 51 x 18 mm
2
1
4
2
1
4
3
6
1
5
8
3
7
5
8
7
A
B
C
Poussoirs
N° de réf.
TD 110
TD 210
alimentation
piles CR 2430 (3 V)
durée de vie de la pile
3 ans
portée d’émission
max. 100 m
fréquence d’émission
868,3 MHz
T° de fonctionnement
0°C à +45°C
T° de stockage
-20°C à +70°C
indice de protection
IP 30
dimensions
80,5 X 80,5 X 12 mm
tébis radio
TD 310
TD110
guide
technique
3
TD210
TD310
Sous réserve de modifications techniques
455
