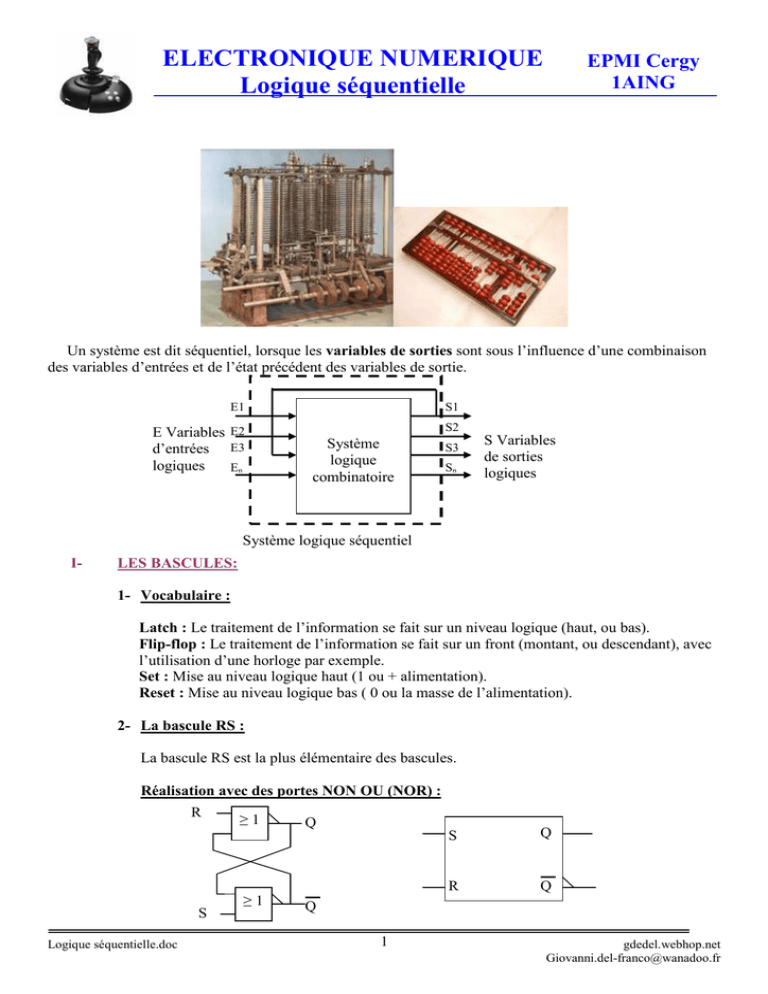

Logique séquentielle

Transcription

ELECTRONIQUE NUMERIQUE
EPMI Cergy
1AING
Un système est dit séquentiel, lorsque les variables de sorties sont sous l’influence d’une combinaison
des variables d’entrées et de l’état précédent des variables de sortie.
E1
S1
E Variables E2
d’entrées E3
logiques
En
S2
Système
logique
combinatoire
S3
Sn
S Variables
de sorties
logiques
Système logique séquentiel
I-
LES BASCULES:
1- Vocabulaire :
Latch : Le traitement de l’information se fait sur un niveau logique (haut, ou bas).
Flip-flop : Le traitement de l’information se fait sur un front (montant, ou descendant), avec
l’utilisation d’une horloge par exemple.
Set : Mise au niveau logique haut (1 ou + alimentation).
Reset : Mise au niveau logique bas ( 0 ou la masse de l’alimentation).
2- La bascule RS :
La bascule RS est la plus élémentaire des bascules.
Réalisation avec des portes NON OU (NOR) :
R
S
Logique séquentielle.doc
≥1
≥1
Q
S
Q
R
Q
Q
1
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Table de vérité :
S
R
Q
Q
0
0
Qn-1
0
1
1
1
0
1
0
1
1
Q n-1
1
0
1
Q= R(Qn-1+S)
Chronogramme :
Conclusion :
On voit que S active la sortie Q et R la sortie complémentaire. Mais en plus il se
présente deux cas particuliers :
- Quand les deux entrées sont à 1 les deux sorties le sont également, or les deux
sorties sont complémentaires. Ce cas qui existe technologiquement n’est pas
souhaitable, il faudra modifier le fonctionnement pour lever cette ambiguïté.
- Quand les deux entrées sont à 0 on observe une mémorisation des états antérieurs,
c’est une mémoire élémentaire.
Réalisation avec des portes NON ET (NAND) :
R
&
S
&
Q
Q
Table de vérité :
S
R
Q
Q
0
0
Qn-1
0
1
1
1
0
1
0
1
1
Q n-1
1
0
1
2
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Chronogramme :
L’inconvénient de ce montage réside dans le fait que les entrée R et S sont
complémentées et peut parfois troubler. Pour éviter ceci on ajoute deux portes NON ET.
S
&
&
R
&
&
Q
Q
Représentation électrique équivalente :
La bascule RS trouve son équivalent dans le monde de l’électrotechnique
R
Q
Q
S
Q
Ce montage montre que le relais rentre en oscillation et ne trouve pas d’état d’équilibre.
Amélioration du fonctionnement :
On a constaté que le cas indésirable était les cas ou S=R=1, rien en effet ne nous
empêche d’appuyer en même temps sur set et reset. Pour palier à ce problème on définit deux
modes de marche :
- Marche prioritaire :
S
R
&
&
&
&
Q
Q
S
R
Q
Q
0
0
Qn-1
0
1
1
1
0
1
0
1
1
Q n-1
1
0
0
Q= RQn-1+S
3
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Cette solution trouve aussi sa représentation dans l’électrotechnique :
R
Q
Q
S
-
Arrêt prioritaire :
S
R
&
Q
&
Q
&
&
S
R
Q
Q
0
0
Qn-1
0
1
1
1
0
1
0
1
0
Q n-1
1
0
1
Q= R(Qn-1+S) la même que la RS mais il faut chercher Q pour voir la différence
Cette solution trouve aussi sa représentation dans l’électrotechnique :
R
Q
Q
S
3- La bascule RS par état d’horloge (RSH) :
On peut utiliser une horloge pour contrôler une bascule RS dans ce cas on travail sur
front montant ou descendant donc FLIP FLOP.
Réalisation avec des portes NON ET (NAND) : (représentation sur niveau logique)
S
&
&
Q
H
R
&
&
Q
H
S
R
Q
Q
0
0
0
Qn-1
Q n-1
0
0
1
Qn-1
Q n-1
0
1
0
Qn-1
Q n-1
0
1
1
Qn-1
Q n-1
1
0
0
Qn-1
1
1
1
0
1
1
1
0
1
0
1
1
Q n-1
1
0
1
4
S
Q
H
R
Q
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
On peut évidemment faire le même type de tableau en raisonnant sur les niveaux.
Chronogramme :
1
H
Q
S
t
0
1
S
H
R
t
0
1
R
Q
Front montant
Q
S
t
0
1
H
R
Q
Q
t
0
Front descendant
4- Application de la bascule RS:
Les bascules RS Latchs sont les éléments de base pour les mémoires. Mais une autre
application courante est de les utiliser pour palier aux rebonds mécaniques des
contacts électriques. En effet ceux-ci rebondissent quand on les ferme.
5- La bascule Astable (multivibrateur) :
Le multivibrateur est montage qui présente pour deux états internes un basculement
permanent. On le nomme donc ainsi. On arrive à ce fonctionnement astable par une
rétroaction introduisant un retard (ou différenciateur).
On utilise pour cela une porte trigger de Schmitt inverseuse associée à un circuit RC.
5
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
6- La bascule D :
La bascule RS nous oblige à gérer deux entrées S et R et il existe le cas ou ces deux
entrées peuvent être égales. Pour remédier à ce problème on n’utilise qu’une seule entrée :
D comme DATA (donnée en anglais)
Réalisation :
D
&
Q
&
Q
&
6
D
Q
0
1
0
1
Q
1
0
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Dans ce cas de figure il n’y a plus que deux états et on perd la mémorisation
7- La bascule DH (détection sur front montant - flip flop):
Réalisation :
D
&
Q
S
H
R
Q
Table de vérité :
Chronogramme :
8- La bascule DH à verrouillage (détection sur niveau - latch) :
Réalisation :
D
&
Q
S
C
R
Q
7
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Table de vérité :
Chronogramme :
La sortie Q, recopie la valeur de la donnée D, ici lorsque C est à 1. Lorsque C est à 0,
la valeur en Q est mémorisée, la bascule est verrouillée.
9- La bascule JKH :
JK pourquoi :
Le problème des bascules RS reste le cas ou S=R=1 si on ne modifie pas la structure.
Une solution consiste à exploiter les sorties de la bascule RS en les réinjectant sur les entrées.
Les repères J et K viennent du fait qu’a un moment de l’étude les entrées seront fixées à un
potentiel et l’horloge serra la seule variable.
Réalisation :
J
&
&
&
&
Q
H Détecteur de
front
K
Q
8
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Table de vérité :
Chronogramme :
Les états de J et K qui entraînent un changement de la sortie Q sur front montant :
K = 1, J = 0 : mise à zéro de Q
K = 0, J = 1 : mise à un de Q
K=J=0
: mémorisation de Q
K=J=1
: diviseur par 2 " état bascule "
Remarque :
Si on laisse les entrées J=K=1 à chaque front montant de l’horloge la sortie change d’état.
Nous avons crée un diviseur de fréquence par 2 ou modulo 2.
9
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
C’est cette particularité qui est à l’origine de tous les compteurs.
10- La bascule JKH Maître Esclave : Non étudiée
II-
LES COMPTEURS:
1- Introduction :
La fonction qui s’impose pour dénombrer des événements numériques est le
compteur.
Un compteur résulte de l’assemblage d’un ensemble combinatoire et séquentiel
(bascules JK le plus souvent) cadencé par un signal d’horloge H. La combinaison des n bits
de sortie forme un mot binaire qui évolue en croissant ou décroissant au rythme de l’horloge.
2- Compteurs et MODULO :
Les compteurs binaires, constitué de n étages (bascules), voient leur sortie numérique
évoluer de 0 à 2n-1, puis repasser à 0, soit un cycle de 2n états différents.
Si on souhaite obtenir un modulo N≠2n il faudra mettre en place une stratégie de
remise à zéro par une association de portes logiques.
Les compteurs Modulo N évoluent de 0 à N-1, puis repassent à 0, soit un cycle de
N valeurs différentes. Ils sont appelés ainsi car ils fournissent le reste de la division du
nombre d'impulsions par N, soit un nombre forcément < N.
Exemple :
- Compteur Modulo 10 comptant de 0 à 9, pour le comptage décimal.
- Compteur Modulo 6 comptant de 0 à 5, pour le comptage horaire.
3- Les compteurs asynchrones :
Présentation :
La réalisation d’un compteur asynchrone (asynchronous counter) consiste à mettre en
cascade des bascules (assurant la fonction de diviseur par deux), détecter la combinaison de
remise à zéro puis l’appliquer aux entrées de remise à zéro de chaque bascule.
Cette méthode n’assure pas un fonctionnement « fluide » du système : la rupture du
séquencement montre le comportement asynchrone qui génère des aléas (défauts de
fonctionnement).
Réalisation :
10
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
On peut utiliser la sortie complémentaire à Q comme horloge de la bascule suivante dans
ce cas il ne faut pas inverser la Clock.
20=1
21=2
0
S
0
S
1
1J
1
1J
1
1K
1
1K
22=4
QB
0
S
1
1J
1
1K
QC
CLK
C1
C1
R
=N
QA
QB
QC
1
R
C1
R
=6
&
DCy
Fonction logique combinatoire
Le compteur page précédente est réalisé au moyen de deux bascules JK dont les
entrées J et K sont fixés au potentiel logique 1.
A chaque front descendant de l’horloge la bascule change d’état. On parle de
compteur asynchrone car la sortie Q d’une bascule devient l’horloge de la suivante.
Chronogrammes :
Remarque importante :
Une bascule JK est en fait l’association de plusieurs portes logiques (4 au minimum)
De plus les sorties sont réinjectées sur les portes d’entrées, on introduit donc n retard qui s’
accumule à travers chaque bascule. Il y a donc une limite en fréquence pour le
fonctionnement de ce type de compteur.
11
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
4- Les compteurs synchrones :
Présentation :
Le comptage synchrone, utilise le signal de référence (l’horloge) pour éviter le
problème d’aléas liés au décodage de la combinaison de remise à zéro. Ceci implique que le
système évolue naturellement vers sa combinaison de bouclage. Pour cela, les entrées J et K
des bascules sont pilotées par un ensemble combinatoire. L’entrée reset des bascules n’est
plus nécessaire.
Réalisation :
QA
1J
C1
1
1K
QB
1J
QC
1J
C1
C1
1K
QD
1J
C1
1K
1K
CLK
QB
&
QA
QC
&
QA.QB
5- Compteurs partculiers :
Compteur de M à N :
Ces types de compteurs, rencontrés dans des utilisations très spécifiques, sont très peu
fabriqués. Ils peuvent cependant être facilement conçus à partir de compteurs standards et
d’une logique de modification de cycle.
Compteur décompteur :
Certains composants proposent les deux fonctions comptage et décomptage, le
mode de fonctionnement est sélectionné par une entrée logique dédiée. Le décomptage est
aussi binaire ou Modulo N.
Compteur prépositionnable :
Certains compteurs disposent d'entrées permettant de charger le compteur avec une
valeur. Ce sont les entrées de chargement ou pré positionnement, le plus souvent
asynchrones.
6- Mise en cascade de compteurs intégrés :
L'association de compteurs en cascade est utilisée dans le but de réaliser des compteurs
sur des cycles plus longs. Le mode d'association se déduit directement du mode de
fonctionnement interne de chaque compteur.
Cascade synchrone :
L'association des compteurs asynchrones sera elle-même asynchrone. C'est à dire
que la sortie de poids le plus fort d'un compteur asynchrone sera connectée au signal
d'horloge du compteur suivant.
12
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Cascade asynchrone :
L'association des compteurs synchrones sera elle-même synchrone. Le signal
d'horloge est unique et commun à tous les compteurs. Un compteur devra changer d'état
lorsque le précédent sera en fin de cycle. C'est pourquoi tous les compteurs synchrones
disposent d'un signal de sortie actif lorsque le compteur est justement en fin de son cycle.
Ce signal sera donc connecté sur une entrée d’autorisation de comptage du compteur
suivant.
Il est aussi possible de réaliser une cascade asynchrone à partir de compteurs
synchrones. Mais ce montage perd alors l’intérêt propre au mode fonctionnement des
compteurs synchrones: on retrouve le retard de propagation et des valeurs incohérentes en
sortie pour le travail en hautes fréquences.
7- Choix du type de compteur:
Utilisation
Basse
fréquence
Haute
fréquence
Type de compteur
Asynchrone
Synchrone
Comptage
Comptage
Division
de fréquence
Division
de fréquence
Comptage
Division
de fréquence
Division
de fréquence
8- Etude de documentation technique:
Analyse des compteurs de type 190 et 191 :
La référence 190 correspond à un compteur/décompteur par 10 tandis que le 191 est
modulo 16. Mis à part ces différences, les fonctionnements sont identiques. C’est la raison
pour laquelle nous ne nous attacherons qu’au 190.
- Les entrées :
Clock est l’entrée d’horloge. Cette dernière synchronise le compteur sur ses
fronts montants. Le système peut compter ou décompter suivant l’état de D / U
(Down/Up).
Le fonctionnement du compteur peut être bloqué en plaçant l’entrée CTEN
(CounT ENable) au niveau bas. Dans cette éventualité, les sorties du compteur
sont figées.
A, B, C et D sont les entrées de préchargement. La combinaison binaire de
quatre bits devient l’état interne du compteur (et apparaît donc aussi en sortie)
dès que l’entrée LOAD (To load = charger) passe à 0. Il s’agit donc d’une
opération de préchargement asynchrone.
13
gdedel.webhop.net
[email protected]
-
EPMI Cergy
1AING
Les sorties :
MAX/MIN reste à 1 pendant que la combinaison en sortie est 1001 (= 9) en
mode comptage et 0000 en mode décomptage. Elle permet d’indiquer un
débordement prochain du compteur.
RCO (Ripple Clock Output) permet de synchroniser le fonctionnement d’un
autre compteur réaliser une mise en cascade. Reliée à l’entrée CTEN d’un
boîtier suivant, ce dernier serait bloqué durant toute la phase de comptage du
premier compteur (unités par exemple) car RCO est à 1. Au moment où le
compteur des unités va boucler « un tour », RCO se positionne à 0, validant
ainsi l’étage suivant et permettant donc la prise en compte du front d’horloge
pour s’incrémenter (d’une dizaine par exemple).
-
Modulos différents de 10 :
Pour réaliser un compteur bouclant avant 9, on décode le modulo (grâce à une
fonction ET). Le résultat, synchronisé avec l’horloge, assure un niveau 0 pour
le chargement de la combinaison 0000 préalablement fixée sur ABCD.
Symbole IEC:
Le symbole est formé de deux blocs essentiels. Le cadre de contrôle ou de commande (en
haut) caracatérisé par les deux échancrures. Il regroupe toutes les indications concernant l’ensemble
de la fonction. Dans sa partie supérieure, on remarque la fonction réalisée (compteur diviseur par 10
ou 16). Le cadre du bas est subdivisé en quatre parties à l’image des quatre bits de données. Les
numéros de broche sont toujours indiqués entre parenthèses. Toutes les indications à l’intérieur des
cadres sont normalisées, c’est à dire invariantes et immuables. Ce qui est à l’extérieur est la
prérogative de l’utilisateur (mais il est conseillé de conserver les indications données par le
constructeur).
On retrouve les notations classiques de la norme IEC : les numéros repères qui renvoient aux
broches (à ne pas confondre avec le numéro des broches), les notations de dépendance des broches
(G pour une entrée d’opérateur ET, Z pour une liaison interne directe), M pour les modes de
14
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
fonctionnement, C pour un contrôle et D pour une fonction mémoire (entrée de bascule D). Les
annotations entre crochets sont indicatives (ici ce sont les poids binaires des entrées et sorties).
On peut dire que ce compteur agit sur quatre groupes de 1 bit. Les états des entrées A, B, C et
D sont mémorisées si la broche correspondant au repère 5 est active, c’est à dire une demande de
préchargement par un état 0 sur la broche LOAD (on remarque bien qu’un contrôle est assuré par
cette entrée). La notation 5D n’est indiquée que dans la première case et doit être dupliquée dans
celles du dessous.
Deux modes (lettre M) de fonctionnement sont possibles. La broche D / U assure les modes
comptage ou décomptage : les repères 2 et 3 renvoient à l’effet de l’horloge (signes + et -).
D’ailleurs, des indications entre crochets finissent de nous renseigner quant à l’effet observé. On
remarque aussi que l’horloge est active sur front montant (> sans complémentation) et que, sur
niveau bas, par le repère 4, elle participe à l’élaboration du signal RCO (on peut dire que celui-ci est
issu du produit logique de CLK, CTEN et MAX/MIN).
L’effet de l’horloge H est autorisé par la broche CTEN puisque ces entrées sont liées par un
ET (lettre G, repère 1). On voit aussi très bien l’incidence du mode de fonctionnement (repères 2 et
3).
La sortie MAX/MIN est issue d’un OU câblé entre les états 0 (dans le sens du décomptage,
donc mode 2) et 9 (ou 15, dans le sens du comptage, donc mode 3) du compteur.
15
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Chronogrammes:
16
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
9- Applications :
Compteur/diviseur binaire 7 étages
Attention ! Le front actif descendant (b1) n’a d’effet QUE entre la patte 1 et la
valeur du contenu. C’est bien un compteur (+) donc augmentation de 1 de la valeur du
compteur. Décompteur = ( - ).
b1
4024
CTR 7
b12
12
0
1
11
+
2
9
CT=0
b11
6
CT
5
4
b9
3
6
VSS: 8
b6
VDD: 16
CT
(d é c .)
Double compteur Modulo 10
Déterminer les connexions nécessaires afin mettre en oeuvre une cascade
asynchrone pour un comptage sur front montant et sur deux décades (0 à 99).
b1
4518
CTR DIV 10
1
≥1
2
b3
7
0
+
CT
CT=0
4
5
3
b4
3
6
CTR DIV 10
9
b5
≥1
10
15
b6
0
+
CT=0
CT
VSS: 8
12
13
3
CT
11
14
VDD: 16
b11
17
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Compteur/décompteur binaire/décimal synchrone avec prépositionnement :
Déterminer les connexions nécessaires afin mettre en oeuvre une cascade synchrone
pour un comptage sur deux décades (0 à 99).
« U » Unités
« D » Dizaines
15
4029
CTR DIV m
1
1+ / 2C6
5
10
15
1
1+ / 2C6
G5
5
G5
5M1
10
5M1
5M2
9
5M2
9
M3[m=16]
M4[m=10]
M3[m=16]
M4[m=10]
6
4
12
11
12
11
13
14
13
14
3
2
3
2
4
6D
1,4CT=9 /
1,3CT=15 /
2CT=0
VSS: 8
4029
CTR DIV m
6
6D
1,4CT=9 /
1,3CT=15 /
2CT=0
7
VDD: 16
VSS: 8
18
7
VDD: 16
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
« U »
b15
b6
b11
b14
b2
N
b7
« D »
b15
b6
b11
III-
LES REGISTRES:
1- Fonctionnement :
Un registre sert à mémoriser un mot ou nombre binaire. Le schéma d'un tel système
comporte autant de bascules type D que d'éléments binaires a mémoriser. Toutes les bascules
sont commandées par le même signal d'horloge.
Moyennant une interconnexion entre les cellules, le registre précèdent devient capable
d'opérer une translation des chiffres du nombre initialement stocké. Le déplacement s'effectue
soit vers la droite soit vers la gauche. Le registre est alors appelé registre a décalage. De
nombreuses applications résultent de cette possibilité de décalage :
. conversion série - parallèle d'une information numérique, et vice et versa
. division et multiplication par une puissance de 2,
. la ligne a retard.
19
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
2- Exemples :
20
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
3- Applications particulières :
Les Multiplication / Division :
La fonction décalage par insertion de 0 peut être utilisée pour réaliser les
multiplications ou des divisions par 2.
4- Conversion série parallèle :
L’utilisation principale des registres à décalage est la conversion série/parallèle ou
parallèle/série. Effectivement une information est représentée sous forme numérique par un
nombre de n bits qui sont traités simultanément (en parallèle) dans un équipement. Par contre
on ne peut pas transmettre ces n bits en même temps sur une seule ligne. Il seront donc
transmis les uns à la suite des autres en série.
La conversion série parallèle est facile à réaliser. Pour un mot de n bits il faudra n
coup d’horloge pour lire le mot en parallèle en sortie de n bascules.
Pour la conversion série/parallèle, il faudra au contraire effectuer un chargement en
parallèle du mot dans les bascules. On décale ensuite progressivement les éléments binaires à
l’intérieur du registre pour lire le mot en série à la sortie de la dernière bascule.
21
gdedel.webhop.net
[email protected]
EPMI Cergy
1AING
Analyse du fonctionnement :
Si Validation =1
J0=a3
K0=/a3
D’où
Q0=a3
J1=a2
K1=/a2
Q1=a2
J2=a1
K2=/a1
Q2=a1
J3=a0
K3=/a0
Q3=a0
On obtient un chargement en parallèle.
Si Validation =0
J0=0
K0=1
D’où
Q0(n+1)=0
J1=Q0(n)
K1=/Q0(n)
Q1(n+1)= Q0(n)
J2= Q1(n)
k2= /Q1(n)
Q2(n+1)= Q1(n)
J3= Q2(n)
K3=/Q2(n)
Q3(n+1)= Q2(n)
On a un décalage vers la droite avec introduction d’un 0 à gauche. La sortie Q3 contient maintenant le
bit suivant du mot parallèle.
22
gdedel.webhop.net
[email protected]

Logique séquentielle

Transcription

Documents pareils

TD-Logique séquentielle

MONTLUEL Relève compteur eau 27 10 15 (PDF

Sur internet : www.lyonnaise-des-eaux.fr

Détails sur le tarif de l`eau

Lettre recommandée avec Accusé de Réception

avis aux utilisateurs du sr20 le compteur horaire a ete change

PHOTOCOPIEUR NUMERIQUE COULEUR PHOTOCOPIEUR

Remplacement de fusible par un disjoncteur sans changement de

Contrat Estimation Confiance - Coopérative d`électricité de Saint

Webdom® Datalogger 2.0 Compteur d`énergie intelligent
